Регистры отопления – расчет теплоотдачи и изготовление своими руками: пошаговые работы по изготовлению регистра

Установка регистров в системе отопления

Сконструировать отопительный вид системы с регистрами несложно. Главное – провести правильно сварочные виды работ. Тогда монтаж станет несложной при предварительном изготовлении всех элементов и качественном проектировании системной схемы. Добавочно собран трубный провод и заварен сам отопительный вид регистра.

Созданные составляющие могут быть совмещены между собой резьбовыми видами соединений. Ставятся регистры, какие состоят из пары горизонтальных трубных элементов. Если нужно ставить приборы под одной комнатой, имеющей площадь в двадцать квадратных метров, то габариты прибора, имеющего трубный диаметр в 50 миллиметров, будет равен стеновой длине. При этом регистр может быть поставлен ближе к полу для улучшения обогрева организации.

Что учесть при проведении вычислений.

Расчет теплоотдачи стальных труб выполняется для определения количества тепла, выделяемого с поверхности труб. Такой расчет необходим всего в двух случаях:

• определение параметров отопительной системы для получения необходимой температуры;
• вычисление теплопотерь для последующего выбора утеплительных материалов

Теплоотдача труб рассчитывается по формуле:

Q=K * F * ∆t,

где

Q – теплоотдача,Ккал/ч;

К- коэффициент теплопроводности, Ккал/(кв.м * ч * С)

F – площадь труб, кв.м;

∆t – температурный напор, который вычисляется так:

∆t= 0,5 х (tп + tо) – tв,

 где:   tп – температура воды на входе, С

tо – температура воды на выходе, С

tв  – температура в окружающей среды, С

Необходимые значения для определения температурного напора берутся согласно таблицам СНиП :

• tп = 80 С
• tо = 70 С
• tв = 20 0С

Коэффициент теплопроводности зависит от таких данных:

• материал трубы;
• ее диаметр;
• количество деталей конструкции;

Посчитать площадь труб тоже легко :

F = П * d * l,

где:  П = 3,14

d – диаметр трубы

l – длина трубы

Приведем пример.

Сколько тепло может излучить стальная труба длиной 1 м и диаметром 30 мм?

Поскольку это теоретический расчет, возьмем значение ∆t = 55 0С.

Далее:

F = 3,14 * 0,03 * 1 = 0,09 кв. м

Коэффициент теплопроводности стальной трубы составляет приблизительно К = 11,5.

Q = 11,5 *0,09 * 55 = 56,9 Ккал/ч

Поскольку практически все намного сложнее, то для проведения более точных расчетов необходимо обратиться к специалисту.

Необходимо учитывать и второстепенные показатели, влияющие на теплоотдачу:

внешняя форма трубы;

• ее площадь и диаметр;
• наличие или отсутствие лакокрасочного покрытия;
• физические свойства используемых утеплителей;
• температуру воздуха в доме (или на улице);
• скорость движения теплоносителя.

Преимущества отопления с теплообменником

Принцип подключения теплообменника к системе отопления

Если разбираться, для чего нужен теплообменник в системе отопления, можно заметить несколько явных преимуществ:

1. Простота изготовления. Если в доме уже существует печь, то придется потратиться только на изготовление самодельного теплообменника и монтаж системы отопления.
2. Комбинированное отопление. Дополнительно к обогреву дома от поверхности печки прибавится водяная система отопления.
3. Разнообразие видов топлива. Можно топить печь любыми твердыми энергоносителями, в отличие от котлов, ориентированных только на определенный вид топлива.
4. Красивый внешний вид. Сохранить традиционный вид русской печи бывает полезно при создании интерьера в национальном стиле.

Среди недостатков отопления через теплообменник можно назвать: менее высокий КПД по сравнению с заводскими котлами и отсутствие автоматического контроля за интенсивностью нагрева теплоносителя.

Подключение

Подключение устройств в отопительную систему может быть реализовано с помощью сварки, резьбовых и фланцевых соединений — подбор того либо другого вида соединения зависит от полезных особенностей отопительной системы. В случае если устройство состоит из значительного числа частей и труб большего диаметра, имеет значение применять подставки и крепления, поддерживающие регистр не только лишь внизу, но и в середине, для того чтобы разделить вес и не формировать чрезмерную нагрузку на нижний сектор

Обратите внимание, для наибольшей производительности регистр предпочтительно устанавливать ближе к полу

Выбор конфигурации отопительного прибора

Самодельные конструкции радиаторов в основном делаются на основе металлических труб диаметром 80 – 150 мм.

Конструктивные особенности ограничиваются двумя вариантами исполнения:

1. Решётка.
2. Змейка.

Решётчатое исполнение батареи отопления отличается от «змейки» несколько иным построением контура, причём, в зависимости от вариаций в таких батареях, распределение теплоносителя может быть разным.

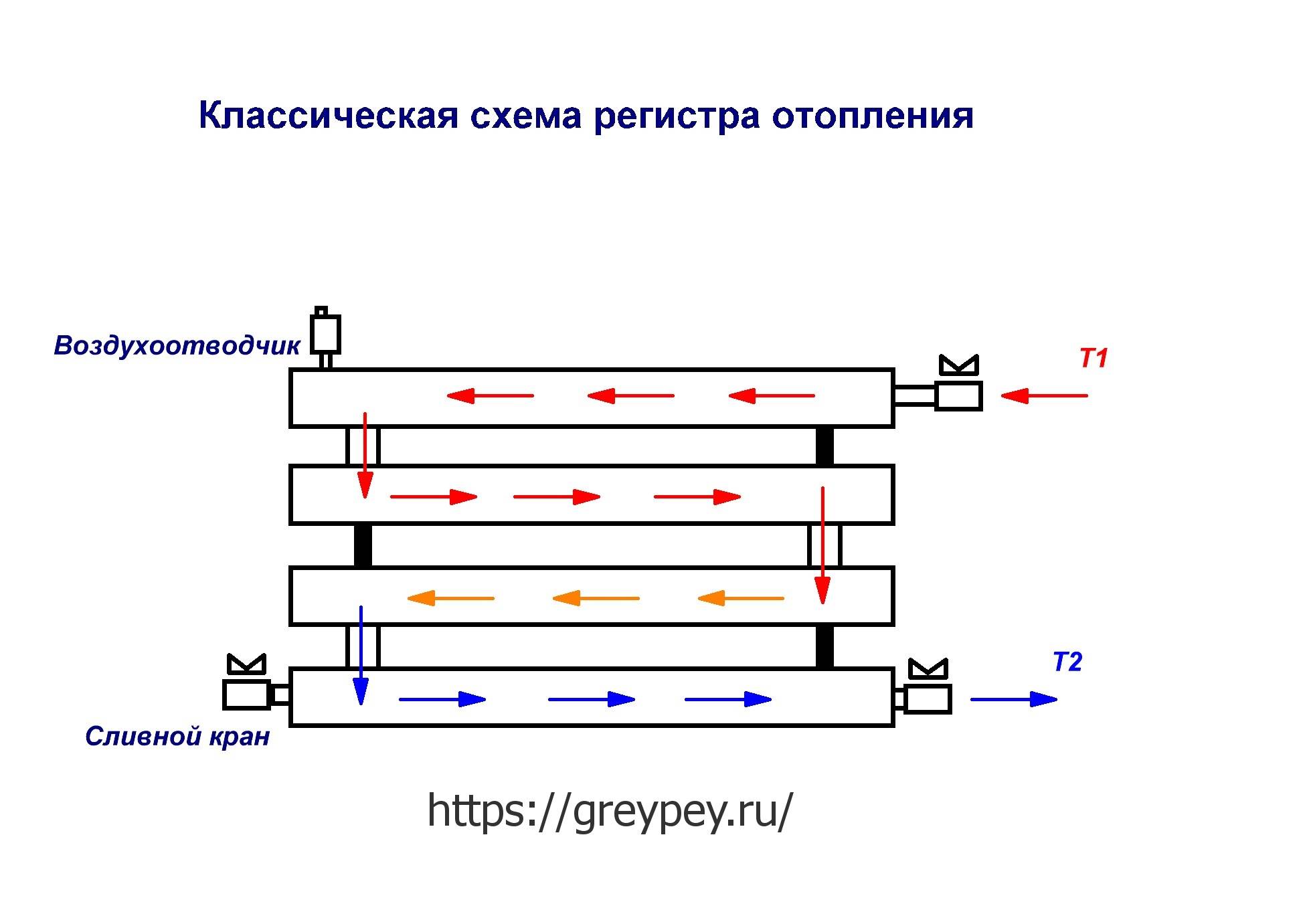

Варианты схемного построения регистров отопления для их производства своими руками: 1 – одна перемычка и одностороннее питание; 2 – две перемычки и одностороннее питание; 3 – двухстороннее питание и 2 перемычки; 4 – двухстороннее питание и 4 перемычки; 5, 6 – многотрубные

Змеевиковые конструкции фактически имеют однообразное исполнение, предполагающее строго последовательное движение теплоносителя.

Решётчатые регистры строятся по разной схематике:

• с одной или двумя перемычками и односторонним питанием;
• с одной или двумя перемычками и разносторонним питанием;
• параллельным включением труб;
• последовательным включением труб.

Число труб одной сборки может составлять от двух до четырёх и более. Редко, но встречается также практика изготовления однотрубных регистров.

Змеевиковая сборка обычно содержит не менее двух труб, соединённых с одной стороны глухой перемычкой, с другой – проходной перемычкой, которые изготовлены из двух трубных отводов (2х45º). Следует отметить, что исполнение регистров отопления формой змеевика используется значительно реже, чем конструкции «решётки».

Варианты возможного изготовления регистров вида «змейка». Для змеевиковых конструкций регистровых батарей выбор вариантов изготовления ограничен по сравнению с конструкциями решётчатого типа

Оба варианта изготовления – решётчатый и змеевиковый – можно сделать не только на основе классических круглых, но также на основе профильных труб.

Профильные трубы видятся несколько специфичным материалом, так как требуют несколько иного подхода при сборке радиаторов отопления. Однако регистры из профильной трубы получаются более компактными и занимают меньше полезного пространства, а этот фактор тоже немаловажен.

Расчёт

Существуют методы вычисления характеристик отопительных приборов. Они отличаются верностью вычислений. Однако для организации теплоснабжения с поддержкой металлических либо алюминиевых регистров отопления рекомендовано обратиться к услугам специалистов. Другой вариант — пользоваться специальным программным обеспечением.

Однако в отдельных случаях необходимо верно продумать отопительный прибор самостоятельно. Для этого можно пользоваться простой схемой. Предварительно следует знать следующие характеристики:

1. Общая область обогреваемого здания.
2. Коэффициент теплоотдачи использованного материала изготовления регистра.
3. Диаметр труб, применяемых для изготовления

Зная характеристики, можно рассчитать мощность устройства.

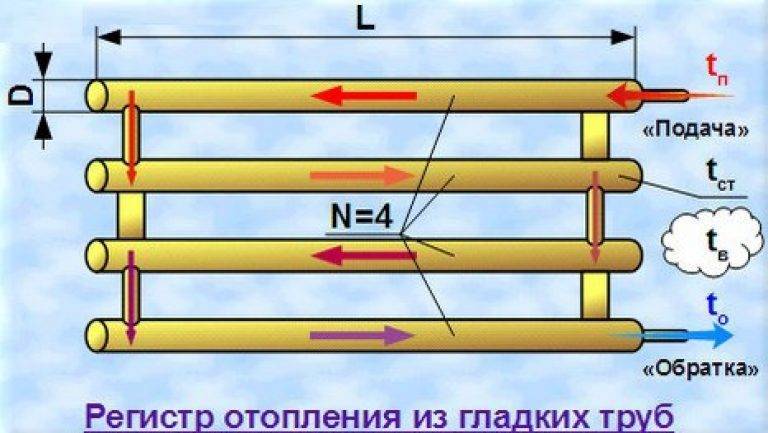

Расчёт регистров из гладких труб, их количества и параметров, требуемых для подогрева того либо другого здания можно осуществить только приблизительно с существенной долей погрешности. Это объясняется большим количеством условий, от которых зависит температура в помещении, таких как: толщина стенок, свойство теплоизоляции помещения, количество и площадь проёмов (а, кроме того, общая площадь щелей в них), интенсивность проветривания, температура внешнего воздуха, скорость ветра.

Поэтому число частей в регистрах и число самих отопительных приборов правильнее планировать «с запасом», а распоряжаться температурой в комнате можно меняя режимы работы отопительного котла. Тем не менее имеется неофициальный стандарт: для обогрева 1 кв. метра здания с высотой потолков 3 метра нужен 1 метр трубы диаметром 60 мм.

Виды

Регистр отопления из труб может изготавливаться из следующих металлов:

• алюминий;
• чугун;
• сталь.

Алюминиевый регистр отопления наиболее популярен в основном из-за своего малого веса, хорошей тепловой отдачи, отличной устойчивости к процессам коррозии, долгому эксплуатационному периоду и отсутствию соединений и швов сварки.

Трубы из алюминия изготавливают путём монолитного литья. Применяют в помещениях жилого и административного типа. Главный минус данных приборов в немалой стоимости.

Регистр отопления из чугуна легко устанавливается, так как в них есть фланцевое монолитное соединение. В момент монтажа к трубопроводу отопления с помощью сварки прикрепляют второй фланец. Потом при помощи болтов делают крепкое соединение.

Регистры отопления из стальных труб монтируют в отопительную систему методом сварки. Хорошо проведённые сварочные работы являются гарантией долгой службы всей системы отопления.

Можно выделить и следующие виды регистров:

• стационарные;
• передвижные.

Стационарные регистры подразумевают нагрев теплоносителя с помощью котлов отопления. Передвижные устройства используют же электрический трубчатый электронагреватель, который функционирует от сети электропитания 220 В. Применяются данные регистры в рабочих строительных домиках, участках, где проводятся работы по отделке.

Вот несколько преимуществ монтажа регистров в системе отопления батарей:

1. Долгий эксплуатационный период: стальные трубы не требуют ремонта в течении минимум 25 лет.
2. Высокая степень надёжности и безопасности. Главное условие такой надёжности – прочная сварка швов.
3. Отопительную систему открытого типа можно монтировать в больших по площади помещениях. Слабое сопротивление циркуляции теплоносителя даёт возможность использования больших по диаметру труб для регистра.

Регистр отопления из стальных труб

Теперь в помещениях регистры отопления монтируют не так часто, так как на рынке обогревательного оборудования появляются устройства современного типа, которые представляют альтернативу. К минусам регистров можно отнести следующие пункты:

1. Они не отличаются привлекательностью. Располагаются регистры вдоль стены по всему помещению, это толстая труба из стали.
2. Малая площадь контакта с воздухом в комнате приводит к пониженному показателю тепловой отдачи, нулевое применение конвекции.
3. Немалая цена за снабжение системы обогрева регистрами и сложность установки. Регистры из стальных труб большого диаметра на рынке стройматериалов стоят немало, а при работах по монтажу нужно применять сварку.

Как улучшить эффективность регистров?

Регистры обладают относительно малой теплоотдающей поверхностью и для ее увеличения можно использовать металлические пластины, которые вертикально привариваются к трубам. В результате получается некое подобие ребристых труб.

4-ех трубный регистр с профильными конвекторными трубами.

Помимо этого, регистры можно улучшить таким образом, что они будут «выдавать» конвекторное отопление. Для этого, вместо металлических пластин на лицевую часть прибора вертикально привариваются круглые или профильные трубы, которые будут создавать эффект конвекции. Конвекция основана на том, что горячий воздух всегда поднимается вверх. Прохладный воздух, находящийся в районе пола, втягивается через нижнюю часть трубы и разогреваясь, поднимается вверх. Проходя по трубе воздух нагревается и выходит уже разогретый через верхнюю часть трубы.

Как правильно сварить регистр отопления

Сборка отдельных элементов конструкции воедино осуществляется посредством сваривания металла. Это можно сделать любым удобным для вас способом. Как правильно сварить регистр отопления? На самом деле все зависит от того, какой у вас сварочный аппарат:

• электродуговой (ручной, полуавтомат);
• газовый.

Самое широкое распространение имеют электродуговые ручные сварочные аппараты, так как они самые дешевые и простые. Таким аппаратом можно как соединять металлические детали, так и резать их. На больших деталях нужно прорезать отверстия для патрубков. Делать это надо возле края, отступив один диаметр патрубка. На средней секции будет четыре отверстия, на первой и крайней – по два.

Отверстия для соединительных патрубков

После этого на ровной горизонтальной поверхности выкладываем все элементы в одну конструкцию и делаем прихватки у основания патрубков. Нужно делать либо две прихватки по экватору патрубка, либо три равномерно по всей окружности, как в значке мерседеса. Если расположение прихваток будет неправильным, то деталь во время сваривания может повести. Убедившись в правильности геометрии регистра, можно переходит к свариванию.

Во время работы в плавильной ванночке нужно поддерживать высокую температуру, и распределять расплавившийся металл. Электрод постоянно должен двигаться по определённой траектории. Как сварить регистр отопления, самые простые траектории движения электрода:

• влево — вправо (ёлочка);
• вперед — назад (с наплывом).

Важнейший момент – это формирование корня шва на прихватке и выход из прихватки. Процесс выполняется с отрывом, так как сварщику нужно менять положение электрода. Хотя при должной сноровке можно варить и без отрыва. После того как шов остынет нужно молотком сбить шлам. Итак, осталось только заварить торцы заглушками, которые нужно предварительно вырезать из металла такой же толщины.

В итоге у нас получилась заготовка, в которой в дальнейшем будут вырезаны отверстия для подачи и обратки, а также воздухоотводчика. Воздухоотводчик, тот же кран Маевского, выводит воздушные карманы, которые уменьшают КПД теплообменника. Также можете более подробно прочитать про воздух в системе обогрева. Подключение регистров к системе отопления – это последний этап, после которого можно проводить гидравлическую проверку и вводить оборудование в эксплуатацию.

Помимо этого данная заготовка может быть использована для изготовления регистра с электрическим тэном. В нижнем торце вырезается отверстие для тэна, а в верхней части устанавливается расширительный бак открытого типа.

Что такое этот брудер?

Брудер для цыплят – это ящик, коробка или часть комнаты, которая предназначена для содержания птенцов в первые недели их жизни. Такая конструкция должна полностью заменить малышам маму-наседку и исполнять ее функции по обогреву. Изготовить своими руками такое сооружение несложно. Главное понять общий принцип работы и учесть все основные требования. Если все учтено, то сделать брудер можно из любых подручных материалов, даже из картонных коробок.

Конструкция из фанеры.

К главным требованиям относятся такие:

• Пол должен быть всегда сухим, иначе птенцы заболеют.
• Пол не должен быть скользким.
• По возможности нужно устроить поддон под полом для экскрементов.
• Сооружение должно хорошо вентилироваться, но не должно быть сквозняков.
• Нужно избегать в брудере повышенной влажности.
• Источник обогрева не должен перегревать цыплят.
• Желательно устроить источник обогрева так, чтобы птенцы не имели к нему прямого доступа.

Теперь давайте более подробно рассмотрим особенности такой конструкции с чертежами, фото и видео. А для начала приведем примерные размеры и материалы, которые можно использовать при изготовлении своими руками.

Размеры

Брудер для цыплят своими руками из старой тумбочки.

Здесь легко можно содержать 50 и более цыплят. Количество не зависит от того, бройлеры это или нет. Если все сделать правильно и учесть все конструктивные особенности, то содержать здесь в первые недели жизни можно как несушек, так бройлеров, уток и даже перепелов. Как говорится один раз сделал своими руками и на все случаи жизни. Потом при желании можно сделать самому еще несколько таких же корпусов и сложить их один на другой. Так получиться брудер своими руками в виде батареи, где можно содержать довольно много птенцов.

Расчет мощности отопительных приборов

Перед тем как рассчитать мощность отопительного котла, следует определить, какой его тип будет использоваться. У отопительных котлов разный КПД и от этого выбора будет зависеть не только уровень теплоотдачи, но и финансовая составляющая последующей эксплуатации при выборе топлива:

• Электрокотлы,
• Газовые котлы,
• Котлы на твердом топливе,
• Котлы на жидком топливе,
• Комбинированный котел электричество/твердое топливо.

Когда сделан выбор типа котла, необходимо определиться с его пропускной способностью. Именно от этого будет зависеть функционирование всей системы. Вычисление мощности водонагревательного котла производят, учитывая количество теплоэнергии, требующегося на м3. Калькулятор может помочь посчитать объем отапливаемых комнат:

• спальня: 9 м2 3 м = 27 м3,
• спальня: 12 м2 3 м = 36 м3,
• спальня: 15 м2 3 м = 45 м3,
• гостиная: 25 м2 3 м = 75 м3,
• коридор: 6 м2 3 м = 18 м3,
• кухня: 12 м2 3 м = 36 м3,
• санузел: 8 м2 3 м = 24 м3.

Далее суммируются результаты, и получается общий объем дома – 261 м3. При подсчетах обязательно учитываются комнаты и переходы, в которых не планируется ставить приборы обогрева, например, коридор, кладовая, или прихожая. Это делается, чтобы тепла от установленных в доме радиаторов, хватило на отопление всего дома.

Возьмем произвольный показатель для региона в 50 Вт/м3 и площадь дома 261 м3, которую планируется обогревать. Формула расчета мощности: 50 Вт 261 м3 = 13050 Вт. Результат умножается на коэффициент 1,2 и вычисляется мощность котла – 15,6 кВт. Коэффициент позволяет добавить 20% резервной мощности котлу. Она даст возможность котлу работать в сберегательном режиме, избегая особых перегрузок.

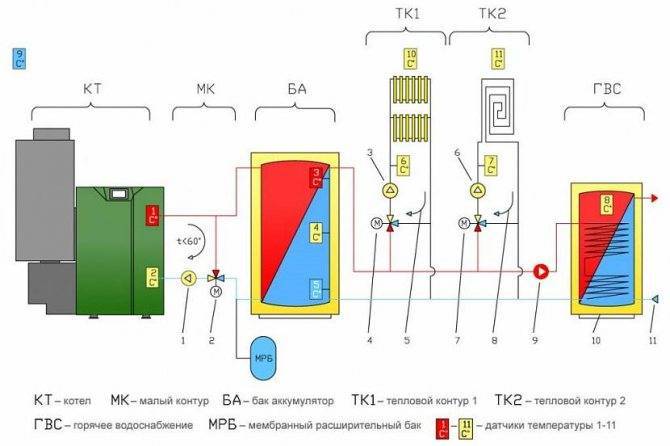

Дополнительные датчики температуры помогут контролировать процесс Источник dopebi.ru.net

Поправка коэффициента на климатические условия регионов меняется от 0,7 в южных регионах России, до 2,0 в северных регионах. Коэффициент 1,2 применяют в центральной части России.

Вот еще одна формула, которой пользуются онлайн-калькуляторы:

Чтобы получить предварительный результат требуемой мощности котла, можно площадь комнаты умножить на климатический коэффициент и, полученный результат, разделить на 10.

Пример формулы расчета мощности отопительного котла для дома площадью 120 м2 в северном регионе России:

Nk=120*2,0/10=24 кВт

Какие бывают регистры отопления?

Стандартное исполнение регистров отопления — из гладкихтруб диаметром 25-200 мм. Выделяют три вида теплоотдающих приборов, различных по конструктивным особенностям, форме труб и материалу изготовления.

1. Секционные регистры. Представляют собой несколько одинаковых отрезков трубы, соединенных по краям патрубками. Тип соединения бывает последовательный или параллельный. В первом случае соединения устанавливают то с левого, то с правого края секций. С противоположного края вместо патрубков устанавливается подпорка, удерживающая трубы в нужном положении. В параллельном соединении секции подсоединяются друг к другу с помощью патрубков или коллекторов. Плюс секционных регистров в том, что их можно подключать по своему усмотрению, в зависимости от количества и расположения перемычек: односторонне, двухсторонне, попеременно, последовательно.
2. Змеевиковые регистры. Изготавливаются из одной трубы, согнутой в виде буквы S или буквы П. Возможен вариант соединения дугообразными патрубками. Количество изгибов подбирается исходя из размера помещения и необходимой температуры обогрева.В отличие от секционных приборов, имеют только последовательную подачу теплоносителя. Змеевик обычно имеет не менее двух труб, соединенных с одной стороны перемычкой.
3. Регистр с оребрением. Прибор выглядит не очень привлекательно, но с отоплением справляется лучше двух предыдущих видов и занимает меньше места. Так как сварить подобныерегистры отопления своими руками проблематично, лучше приобрести уже готовое изделие.
4. Вертикальный регистр. Такие приборы смотрятся более привлекательно и компактно, при этом принцип циркуляции теплоносителя сохраняется. Их также можно делать из труб круглого, квадратного и прямоугольно сечения. В основном вертикальные регистры из прямоугольных труб используются в небольших по площади помещениях, т.к. сохраняют полезное пространство лучше, нежели круглые.

Независимо от варианта исполнения регистра торцы труб закрываются заглушками. Они бывают плоскими, выпуклыми и эллиптическими. Последние рекомендовано использовать в системах с повышенным давлением теплоносителя, а также для придания красивого вида конструкции.

Выбираем материал изготовления для регистров

Стальные регистры отопления

Следующим параметром, который обязательно учитывается при выборе регистра является материал его изготовления.

Можно редко встретить регистры отопления из профильной трубы – чаще всего для этого применяются стальные изделия круглого сечения.

В настоящее время для производства регистров используют несколько материалов – металл, алюминий или биметаллические трубы.

Разница между ним заключается в расчетной теплоотдаче и сроке эксплуатации:

Стальные регистры отопления из профильной трубы или круглого сечения. Характеризуются простотой изготовления и небольшой стоимостью. Недостаток – ржавление поверхности

При выборе особое внимание нужно обратить на качество сварных швов; Алюминиевые. Встречаются крайне редко, так как для сварки алюминиевых отопительных регистров необходимо специально оборудование. Но зато они обладают лучшими показателями теплопроводности

Фактически отсутствуют потери тепла; Биметаллические. Они делаются из специального типа отопительных труб. У них есть сердечник, изготовленный из стали. Для увеличения площади обогрева конструкция имеет медные или алюминиевые пластинчатые теплообменники. Для всех биметаллических регистров отопления свойственен небольшой диаметр труб – до 50 мм. Поэтому их чаще используют для организации теплоснабжения в жилых домах и небольших производственных и торговых помещениях

Но зато они обладают лучшими показателями теплопроводности. Фактически отсутствуют потери тепла; Биметаллические. Они делаются из специального типа отопительных труб. У них есть сердечник, изготовленный из стали. Для увеличения площади обогрева конструкция имеет медные или алюминиевые пластинчатые теплообменники. Для всех биметаллических регистров отопления свойственен небольшой диаметр труб – до 50 мм. Поэтому их чаще используют для организации теплоснабжения в жилых домах и небольших производственных и торговых помещениях.

Материал изготовления напрямую влияет на расчет регистра отопления. Главным показателем при этом является коэффициент теплопроводности. Несмотря на то что алюминиевые модели обладают оптимальным значением — их высокая стоимость и трудоемкость изготовления не позволяют использовать регистры этого типа в отопительных системах повсеместно.

Для изготовления ребристых регистров отопления можно использовать комплектующие от стальных радиаторов.

Особенности эксплуатации приборов

Если вы планируете использовать медные радиаторы отопления в своей отопительной системе, то должны в обязательном порядке соблюдать определенные требования и правила, касающиеся не только установки, но и процесса эксплуатации. К примеру, фирмы-изготовители не советуют устанавливать сразу несколько медных и стальных приборов одновременно по ходу движения рабочей жидкости, так как это может привести к определенной электрохимической реакции, способной разрушить всю систему.

Обратите внимание! Если не удается отказаться от такого комбинированного варианта, то обязательно используйте для соединения латунные фитинги. Сегодня такие продаются практически в любом специализированном магазине, ассортимент огромен, а стоимость вполне доступная

Также нежелательно устанавливать медные приборы в тех магистралях, в которых могут содержаться маленькие абразивные частички – последние со временем будут «подтачивать» материал и рано или поздно приведет к износу радиаторов.

Наконец, не устанавливайте такие батареи, если рабочая жидкость очень жесткая или характеризуется повышенной кислотностью. Хотя некоторые из подобных трудностей можно решить, если установить дополнительно специальные фильтры.

Видео – Установка медной батареи

Определение мощности устройства

Характеристики и размеры стальных радиаторов отопления

Чтобы рассчитать мощность радиатора, нужны показатели:

• комфортного температурного режима в помещении;
• площадь комнаты;
• высота стен;
• количество окон в пол;
• степень утепления квартиры или дома.

Для учета всех факторов применяют формулу: Q=St x K x t, где: Q – тепловая мощность трубы; St (м²) – площадь теплообмена; К – показатель коэффициента уровня теплоотдачи стальной трубы (этот параметр равен 11,63 Вт/м²х°C); t – размер теплового напора.

Теперь как найти показатели:

1. Площадь теплообмена. Высчитать длину окружности трубы по внешнему краю и умножить на длину участка.
2. Теплового напора. Найти половину суммы температур в трубах подачи и обратной циркуляции, затем отнять показатель комфортного режима в помещении. Например: в трубе подачи +95 С, в трубе обратки +70 С. Желаемый уровень нагрева +25 С. Итого получается = (95+70)/2) – 25. В итоге 57,5 – это искомый тепловой напор на одном отрезке регистра.

Какие бывают

Отопительные регистры изготавливают из разного материала, имеют они разную форму. У каждой есть плюсы и минусы.

Из чего делают

Если говорить о материалах, то самый распространенный — сталь, а вернее стальные электросварные трубы. Сталь имеет не самую лучшую теплоотдачу, но это компенсируется невысокой ценой, легкостью в обработке, доступностью и большим выбором типоразмеров.

Совсем редко встречаются сделанные из нержавеющей трубы — для приличной мощности требуется большое количество труб, а сколько стоят изделия из нержавейки, вы имеете представление. Если и делали их, то, наверное, давно. Используют еще «оцинковку», но работать с ней сложнее — варить не получится.

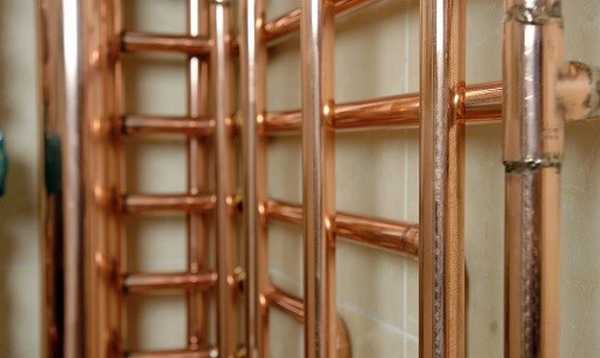

Регистры из медных труб имеют высокую теплоотдачу и не менее высокую цену

• требуется нейтральный и чистый теплоноситель, без твердых частиц
• в системе нежелательно присутствие других металлов и сплавов, кроме совместимых — бронза, латунь, никель, хром, потому все фитинги и арматуру нужно будет искать из этих материалов;
• обязательно тщательно выполненное заземление — без него при наличии воды начинается процессы электрохимической коррозии;
• мягкость материала требует защиты — нужны экраны, кожухи и т.п.

Есть регистры из чугуна. Но они слишком громоздки. К тому же имеют очень большую массу, под них нужно делать не менее массивные стойки. Плюс ко всему чугун отличатся хрупкостью — один удар, и он может расколоться. Получается, что и этот тип регистров нуждается в защитных кожухах, а они снижают теплоотдачу и увеличивают стоимость. Причем устанавливать их — сложная и тяжелая работа. К плюсам можно отнести высокую надежность и химическую нейтральность: этому сплаву все равно, с каким теплоносителем работать.

Чугунные регистры из оребренных труб

В общем, медь и чугун — это непросто. Вот и получается, что оптимальный выбор — стальные регистры.

Преимущества и недостатки

Прежде чем браться за изготовление регистров отопления, надо оценить все плюсы и минусы этих нагревателей, чтобы впоследствии не обмануться в ожиданиях. Итак, сначала о достоинствах:

• дешевизна и простота в изготовлении;
• низкое гидравлическое сопротивление: благодаря этому обогреватель можно применять в «хвосте» любой системы;
• надежность и долговечность: регистр, качественно сваренный из обычных труб, спокойно прослужит не менее 20 лет;
• стойкость к перепадам давления и гидроударам;
• гладкая поверхность способствует легкому удалению пыли при уборке помещений.

К сожалению, регистр отопления, сделанный своими руками, обладает и массой недостатков. Главный из них – низкая теплоотдача при значительной массе прибора. То есть, чтобы обеспечить в комнате средней площади комфортную температуру, регистр должен иметь приличные размеры. Приведем простой пример, взятый из технической литературы. При разнице температур теплоносителя и в помещении 65 ºС (DT) регистр, сваренный из 4 труб DN32 длиной 1 м, отдаст всего 453 Вт, а из 4 труб DN100 – 855 Вт. Получается, что из расчета теплоотдачи на 1 м длины любой панельный или секционный радиатор как минимум вдвое мощнее.

Прочие негативные стороны гладкотрубных регистров не столь критичны, хотя и существенны:

• вмещает большой объем воды: недостаток не играет большой роли, если на всю систему таких отопительных приборов 1—2 шт;
• в процессе эксплуатации весьма затруднительно нарастить или уменьшить мощность регистров из гладких труб. Не обойтись без демонтажа и сварочного аппарата;
• подвержены коррозии и требуют периодического ухода с покраской;
• имеют непрезентабельный внешний вид: недостаток поправимый, при нужде нагреватель прячется за декоративным экраном.

Проведя анализ достоинств и недостатков гладкотрубных приборов, можно сделать вывод, что их сфера применения в частном домостроительстве весьма ограничена. Как уже было сказано, регистры можно использовать для отопления разных помещений с невысокими требованиями к комфорту и интерьеру.
