Комплектация
Корпус – бывает встраиваемый и внешний. Встраиваемый корпус подходит для подключения вводного электрощита в доме. Он устанавливается в специальную нишу, если вся проводка проложена внутренним способом (скрыта). Внешний корпус устанавливается на стену, если проводка проложена поверх стен, либо на улице на столб, от которого идет вводной кабель. В данном случае корпус крепится на саморезы. Производитель должен быть проверенным, стенки снимались, рейки отдвигались, щит должен соответствовать нормам безопасности. Дешевые корпуса выполнены из материала, который сам не затухает при возникновении возгорания, быстро приходят в негодность. Хороший корпус должен сохранять несколько свободных установочных мест на случай установки дополнительных модулей.
Модули выбирают исходя из следующих параметров:
- номинал тока;
- время отключения автоматов;
- ток, при котором должно сработать отключение.
Автоматы надо выбирать индивидуально для каждой группы: для розеток – 16А, для освещения – 6-10А, для электропечи – 25А, для вводного автомата надо учитывать суммарную мощность всех цепей. При перенапряжении автоматы срабатывают поочередно от наименьшего к наибольшему. Таким образом, образуется сбалансированная система.
Устройство защиты оборудование должно быть мощней автоматов, подчиненных ему – это важный пункт.
Шины представляют собой медные планки, в которые вставляются провода и фиксируются болтами.
УЗИП
Чтобы защитить электроустановку от высоковольтных импульсов, от последствий прямого удара молнии и, как следствие, от возможных пожаров, в систему необходимо интегрировать устройство защиты от импульсных перенапряжений (УЗИП).
На общей схеме УЗИП располагаются сразу после вводного аппарата QF1. Кроме того, УЗИП следует подключать к схеме через отдельный аппарат защиты QF2 (автоматический выключатель или предохранитель). Число полюсов вводного аппарата и УЗИП следует выбирать исходя из количества фаз и режима работы нейтрали. (см. схему). При воздушном вводе в здание установка УЗИП – обязательна!
Выбор электрощита
После расчета необходимого места переходят к определению конструкции. Они могут быть:
- Навесные, которые вешают на стену или столб. В качестве крепежа могут быть использованы анкера, шурупы, саморезы, дюбеля. Для улицы можно использовать только навесной щит. Этот тип можно использовать внутри дома для открытой проводки в деревянном доме.
- Встраиваемые, которые монтируют в специальную нишу. Подобные щиты предназначены только для внутреннего использования и скрытой проводки.
Электрощит может быть выполнен из различных материалов:
Металлический корпус применяется для навесных и встраиваемых моделей
Характеризуется высокой прочностью, что особо важно для наружного использования. Антивандальную функцию в металлическом корпусе реализовать проще
В уличных моделях делают небольшое окошко для считывания показаний счетчика
В уличных моделях делают небольшое окошко для считывания показаний счетчика.
Пластик позволяет реализовать любую форму. Электрощиты с этого материала могут быть уличные и внутренние, встраиваемые и навесные. Благодаря эстетическим свойствам пластика изделие хорошо вписывается в интерьер и смотрятся лучше металлических. Но стоит понимать, что пластик со временем может поменять цвет.
Советы по покупке электрощита:
Приобретать щиток лучше вместе с необходимыми модулями у одного продавца. Лучше делать это в большом строительном магазине с широким ассортиментом
Известные продавцы следят за качеством товара и своей репутацией
Стоит обратить внимание на производителя. Хорошими брендами считаются ABB, Makel, Hager, Schneider Electric, Legrand. Среди отечественных производителей качественной продукцией выделяется IKE
Уникальный дизайн можно найти у греческой компании Fotka. Производитель всегда предлагает «богатую» и «бедную» комплектацию. Лучше выбирать более дорогой. Известные компании всегда предоставляют возможность докомплектации электрощита различными аксессуарами – кросс-модули, нулевые шины, замки, гребенки, двери различной окраски
Среди отечественных производителей качественной продукцией выделяется IKE. Уникальный дизайн можно найти у греческой компании Fotka. Производитель всегда предлагает «богатую» и «бедную» комплектацию. Лучше выбирать более дорогой. Известные компании всегда предоставляют возможность докомплектации электрощита различными аксессуарами – кросс-модули, нулевые шины, замки, гребенки, двери различной окраски.
Хороший щиток должен иметь:
- фиксацию входящих кабелей;
- DIM-рейка должна быть на раме, которую легко снимать и устанавливать обратно;
- должны быть шины защитного и рабочего нуля или место под них;
- органайзеры для кабелей упорядочат внутреннее пространство;
- набор креплений для монтажа без цементных работ.
Как правильно вводить кабели
Электрощиток со съемной крышкой, поможет правильно и удобно ввести жилы внутрь. На корпусах обычного типа предусмотрены отверстия для кабелей, которые слегка прорезают или выдавливают. Они располагаются вверху или внизу корпуса. Могут быть и в его задней стенке.
В электрощитках низкого качества, могут отсутствовать даже намеки на какие-либо отверстия. Тогда придется самостоятельно размечать и просверливать их, на это не у каждого хватит терпения. Поэтому лучше покупать корпус более дорогой и время на его монтаж уйдет меньше.
Первым делом необходимо завести жилу ввода. Она должна располагаться вблизи автомата ввода. На щитке имеются крепления типа гребенки, к ней следует прикрепить вводную жилу. В качестве стяжки используется пластиковый хомут. Его лишние концы обрезаются.
Кабель намечается маркировкой, которая указывается на схеме. Так поступают со всеми жилами. После их монтажа, прикладывается съемная крышка и на нее наносятся отметки. По ним делаются вырезы, и крышка встает на свое место.
- Как удобно размотать бухту кабеля на объекте при электромонтаже
Электрические кабели. Назначение и критерии выбора
Наружная прокладка кабеля в гофре
Типы электро-щитков
Производитель выпускает различные виды щитков, как для внутренней, так и для наружной установки. Щитки для наружной установки крепятся дюбелями непосредственно к стене здания. Если поверхность из дерева (пожароопасная), то между поверхностью и щитком помещается не горючий материал, например, асбест. Подобные щитки устанавливают в местах, где они не мешают нормальной жизнедеятельности человека. Тем не менее, место должно быть доступным и удобным для эксплуатации. Наружный щиток возвышается над поверхностью стены на 12-18 см и этот фактор обязательно необходимо учитывать при определении места установки.
Щиток для внутренней установки предназначен для установки в специально подготовленную нишу. Подобный вид щитков всегда находится на одном уровне с поверхностью, поэтому, не представляет никакой опасности для нормальной жизнедеятельности.
Корпус щитка изготавливается либо из металла, либо из пластика. Размер можно подыскать под любые конкретные условия.
Как правило, выбирают щиток соответствующего размера. В нем должны свободно уместиться все автоматические выключатели, все УЗО и при этом должно быть достаточно места для размещения проводов. Кроме этого, ничего не должно мешать подключению.
Очень важно заранее определиться с количеством автоматов и подбирать электро-щиток соответствующих габаритов. При этом, не следует забывать о том, что возможно расширение электрической сети. В данном случае, в щитке должно остаться место, как минимум, для двоих автоматов
В данном случае, в щитке должно остаться место, как минимум, для двоих автоматов.
Составление схемы
Проектирование лучше доверить опытному инженеру-электрику. Но если подобной возможности нет, то следует ознакомиться с основными принципами. Начинать следует со схемы. На рисунке представлена однолинейная схема.
Сразу кажется, что это непонятный набор каких-то фигурок. Однолинейной схема называется, так как не имеет прорисовок каждого провода – все ограничено группами. Число наклонно-поперечных черточек означает количество проводников. Внизу написаны линии и мощность потребителей и кабеля для монтажа проводки.
Рубильник обозначается Н1. Он должен размыкать цепь под нагрузкой. Можно заменить рубильник автоматическим выключателем, но его конструкция негативно воспринимает отключение во время нагрузки. Н2-Н16 – автоматические выключатели, А1, F1-F3 – УЗО. В верху слева указан этажный щит с вводным автоматом 100 А, входным УЗО, счетчиком электроэнергии. УЗО является противопожарным, так как срабатывает на дифференциальный ток 100-500 мА и спасает от утечки – причины возгораний. Лучше, если оно будет селективным, то есть не будет реагировать мгновенно, а будет ожидать срабатывания УЗО около проблемного места. При отсутствии реакции с их сторону входное УЗО отключит весь дом.
Схема будет лучше восприниматься в другом виде:
Электрический щит – для чего нужен в доме
Монтаж электрощитка решает много проблем, повязанных с безопасностью использования электроэнергии, ее качеством. Новостройки, как правило, оборудуются ими сразу, а в старых зданиях, желательно их установить взамен примитивных старых. Щит распределит электричество среди групп потребителей, защитит от короткого замыкания и нагрузок, превышающих номинал.
В пластмассовом или металлическом ящике устанавливаются электрические приборы. Обязателен счетчик электроэнергии и основной выключатель. Счетчик монтируется самостоятельно или работниками энергокомпании. Основным выключателем отключают потребление электричества в квартире при необходимости, или он срабатывает автоматически при нештатной ситуации. Счетчик и входной автомат, если он установлен перед счетчиком, обязательно пломбируются.
Но это часть приборов электрического щитка. Дополнительные удобства и безопасность в частном доме создают автоматические выключатели. Их роль сводится к защите цепей домашней сети – проводки и бытовых приборов. Каждый автомат обслуживает одну группу потребителей, а для мощных приборов устанавливаются отдельные автоматы. Каждый выключатель рассчитан на автоматическое срабатывание или принудительное отключение.
Устройство защитного отключения содержит дифференциальный трансформатор, который сравнивает баланс входящего и выходящего тока. Если он нарушен, что случается при неконтролируемой утечке тока или когда под напряжение попадает человек, срабатывает защита. Сеть с УЗО отключается, и человек даже не успевает почувствовать удар током. Защитное отключение рассчитано на ток, безопасный для человека.
Электрический щит в деревянном доме
Кроме перечисленных приборов, щиток снабжается шинами. Подключение автоматов выполняется на распределительной шине в виде медной полоски – на ней соединяются входные контакты. Колодка с клеммами для подвода нулевых проводов называется нулевой шиной. Заземление подключается к еще одной шине – заземляющей.

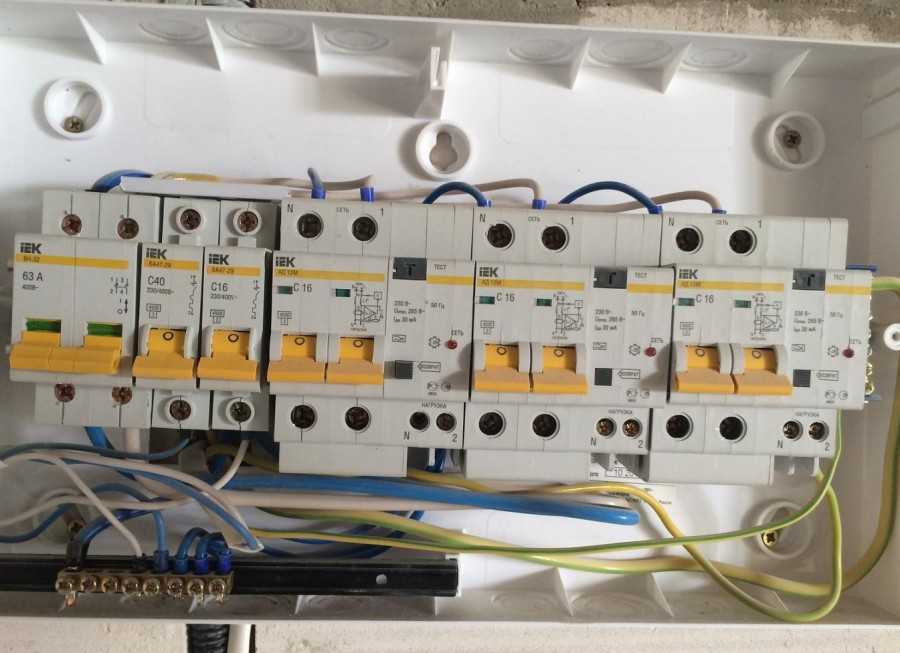

Как компонуются модульные устройства
Не существует категоричных стандартов, рекомендующих размещение модульной техники по типам в определенной последовательности. И все же лучше придерживаться некоторых закономерных правил, чтобы устройство схемы было понятно другим мастерам, а назначение элементов управления — мнемонически доступным для пользователя.
Вполне логично будет разместить вводной автомат в начале верхнего ряда, рядом с ним также располагается блок защитных и измерительных устройств общего назначения. Во-первых, ими пользуются достаточно редко, значит, наиболее часто используемые элементы расположатся ниже, в более доступном месте. Во-вторых, так удобнее вести внутреннюю разводку. Просто запомните пока, что вводный блок подключается на верхние зажимы, а снимается напряжение с нижних.
Следуя по порядку сверху вниз и слева направо, следом устанавливаются УЗО группового типа. Как минимум одно защищает розеточные группы общего назначения, еще по одному для кухни и ванной комнаты. Если все отходящие линии защищены по току, установка вместо УЗО дифавтоматов не требуется.
Относительно автоматических выключателей: первой устанавливается защита осветительных линий, затем общие розеточные группы, затем специальные потребители и выделенные линии: бак, стиральная машина, электрический котел. Есть и альтернативный принцип размещения, при котором в первую очередь размещаются группы защиты высокомощных и трехфазных потребителей, но этот подход полезен только при построении промышленных и общедомовых сетей с токами на вводе более 100 А. Такая компоновка позволяет подключить несколько вводных автоматов, не разрывая физически жилу вводного кабеля.
Выбор корпуса
Корпуса щитков различаются по материалу, используемому для их изготовления (металл или пластик), а также степени герметичности. Металлические шкафы отличаются высокой прочностью и способны выдерживать значительные нагрузки. Они подойдут в ситуации, когда в дом заводится трехфазное питание, требующее установки большого количества защитных приборов.
Поскольку в частном хозяйстве такой шкаф обычно устанавливается в пределах дома, заботится о его герметичности не так важно. Исключением является случай, когда речь идет о ящике для выносного электросчетчика, размещаемого на лицевой стене дома
По способу монтажа в границах строения шкафы могут быть навесными или встраиваемыми в специальную нишу в стене.
В первом случае они будут выступать наружу, занимая некоторую часть жилого пространства, а во втором – полностью утапливаются в толще стен. Выбор делается на усмотрение хозяина жилья. Пластиковые шкафы выпускаются в обоих вариантах и выбираются обычно для размещения небольших по объему сборок, обслуживающих дачные домики или небольшие коттеджи. По прочностным показателям и степени климатической защиты IP они не уступают металлическим аналогам.
Сборка электрического щитка
Опытные электромонтеры собирают электрощиты аккуратнее и быстрее новичков. Для сборщика со стажем характерна плотность монтажа проводки, прямые углы и наглядность полученной схемы. Качественная сборка требует практических и теоретических знаний, умения пользоваться оборудованием
Поэтому важно понимать, как выполняется сборка распределительного щита
DIN-рейки
DIN-рейки представляют собой металлический профиль, предназначенный для быстрого и удобного монтажа модульных устройств, обычно автоматов или УЗО. Рейка выполнена из железа. При необходимости ее можно укоротить до нужного размера болгаркой.
Рейка крепится в щит саморезами. Ее длина подбирается исходя из количества и ширины устройств, которые на нее необходимо установить. Однако лучше оставить некоторый запас по размеру, и взять DIN-рейку на 5-10 см больше. Такое решение пригодится при будущей модернизации щита или добавлении новых устройств. Например, дополнительных групповых автоматических выключателей.
Установка и подключение модульных устройств
Автоматы, УЗО и прочее оборудование устанавливается в щит при помощи DIN-реек. Для этого на каждом из приборов в их задней части предусмотрена защелка.
Для демонтажа потребуется отвертка. С ее помощью нужно оттянуть нижний зуб монтажного ушка. Его можно найти на задней части любого современного автоматического выключателя.
Подключение модульных устройств обычно выполняется с помощью винтовых клемм. Немного реже в слаботочном оборудовании используются зажимы типа WAGO, в которые достаточно вставить оконцованную гильзой жилу провода.
Кабельный ввод для щита
Если щиту предстоит работать в квартире, то достаточно ввести провода через одно из его отверстий
Важно проконтролировать, чтобы изоляция проводки не перетиралась о металлические края отверстия, которые должны быть гладкими и без металлических заусенцев
Если условия эксплуатации щитка более тяжелые (пыль, капли воды), то необходимо позаботиться о герметичности входных и выходных кабелей. Для этого применяются герметичные вводы. Они бывают с минимальной базовой защитой. Такие вводы дешевые и предохраняют щитовое оборудование от попадания крупной пыли. Но есть и более дорогие модели, которые способны обеспечить полную герметичность места ввода провода и обезопасить щитовые приборы от прямых струй воды.
Место для установки электрощитка
Правильная установка избавит обслуживающий персонал от множества проблем в будущем. Поэтому при выборе места для монтажа следует руководствоваться рядом простых правил:
- Электрощит выполняется доступным, его дверь должна легко и беспрепятственно открываться квалифицированным персоналом. Поможет при срочных аварийных переключениях или ремонте.
- Щит нельзя располагать в местах, где возможно подтопление. Никакой герметичный ввод не спасет внутренности щитка от длительного пребывания под водой. Касается это и дач с весенними паводками.
- Если щит негерметичный, то его допустимо устанавливать только в сухих помещениях. Дождь и влага из воздуха способны проникнуть внутрь и привести к коррозии.
- Следует избегать горючих и взрывоопасных паров, а также мучной или древесной пыли. Контакторы, магнитные пускатели и реле, устанавливаемые в щиты, во время работы способны искрить. Этот фактор способен привести к возгоранию или взрыву.
Снятие изоляции с кабелей
Если проводов мало, для снятия изоляции можно воспользоваться любым острым ножом, хоть кухонным или канцелярским
Здесь важно надрезать только изолирующий слой и не повредить токоведущие жилы. Данный навык приходит с опытом
Если проводки много, то рациональнее купить специализированный нож для разделки кабелей. Он позволяет выполнять электромонтажные работы быстрее и качественнее, с меньшими затратами физической силы и рисками получить травму (порезаться).

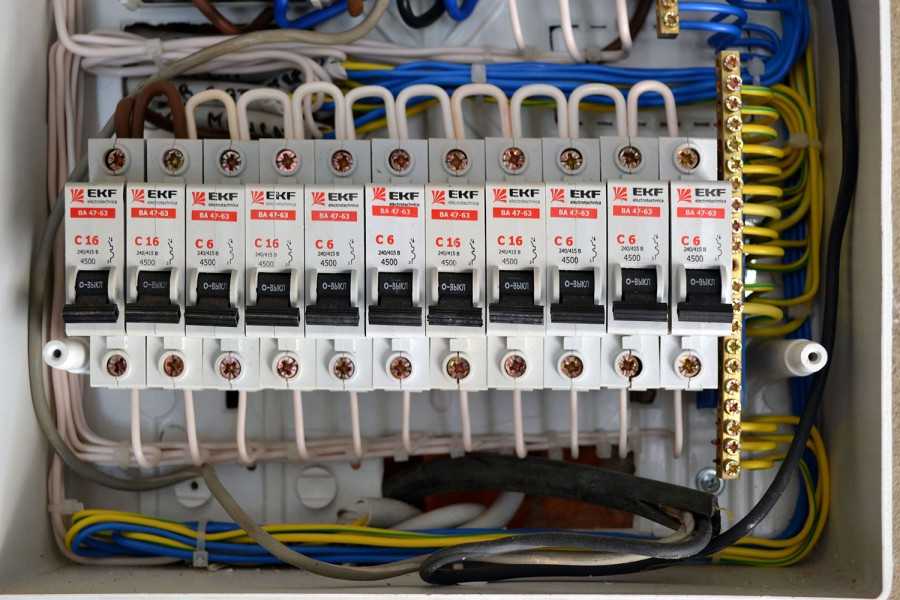

Подключение групповых потребителей
Для наглядности и удобства подключения отдельных потребителей их принято разделять по группам. Такой подход позволяет собрать горизонтальную линейку из дифавтоматов. Обычно она располагается в нижней части щита. Каждый автомат помечается отдельной биркой, указывающей на его назначение. Например, «свет в гостиной» или «стиральная машина».
Бирки пишутся рукой на небольших листах бумаги или приобретаются в электротехническом магазине. Второй вариант удобнее, так как магазинная бирка для электрического щита имеет клейкий слой и проще крепится рядом с соответствующим автоматом
Независимо от способа обозначения, важно позаботиться, чтобы указанные надписи были читаемыми для других людей
Монтаж распределительного щитка
Установка распределительного щитка должна производиться опытным мастером. Она включает в себя два этапа: подготовительный и основной.
Первый этап состоит из следующих манипуляций:
- Проверяется наличие необходимых составляющих;
- Корпус устанавливается на выбранное место;
- Подготавливается вводной кабель, снимается верхний слой изоляции. Если проводка разветвлена и концов много, их необходимо промаркировать.
Второй этап подразумевает следующую последовательность действий:
- Устанавливается вводной автомат.
- Монтируется нулевая планка, куда подсоединяются провода с нулевой фазой, кроме тех, которые подключаться через УЗО.
- Устанавливается счетчик (если он будет располагаться внутри квартиры).
- Устанавливается общее УЗО для противопожарной защиты. В итоге получается входная группа, включающая в себя вводной автомат, счетчик и УЗО.
- Устанавливаются линейные автоматы. Они закрепляются на DIN-рейке, после чего подсоединяются друг к другу гребенкой. Соединение производится через верхние клеммы, нижние используются для кабелей.
- Устанавливаются линейные УЗО на группы. Аппарат может быть установлен на контур подключения с одним прибором (чаще всего стиральной машиной) или на несколько групп, например, на свет и розетки в определенной комнате. Через УЗО также подключаются линейные аппараты, дополнительно на эту группу должна быть установлена нулевая шина.
- Устанавливаем заземляющую шину и подключаем к ней PE-провода от кабелей нагрузки. Если контур заземления не предусмотрен, защитные провода можно подключить к шине заземления, но делать это следует на общем щите в подъезде или на РП. Это позволит разделить защитный и рабочий ноль.
- После установки и соединения всех элементов друг с другом и шинами, подключается вводной кабель. При однофазной сети у него будет три жилы: фаза, ноль рабочий и ноль защитный, при трехфазной жил уже будет пять – три фазы, ноль и защитный проводник. Фаза подсоединяется к вводному автомату, защитный ноль – к защитной шине, рабочий ноль – к нулевой шине. Далее фаза подключается к первому линейному автомату. При выходе фаза подключается к нагрузочному кабелю домашней сети. Если установлены дополнительные УЗО, фаза и ноль «раздаются» через них с применением нулевых шин.
- После подсоединения питающего кабеля клеммники счетчика должны быть запломбированы инспектором.
Заводим кабели в электрощит
Избавить от проблем с подводкой кабелей в щиток может наличие специального кабельного ввода со съёмной крышкой. На качественных щитах такой ввод, как правило, предусмотрен, некачественные лучше не рассматривать вовсе. Если электрощит устанавливается снаружи, проблем с подводкой кабелей, как правило, не возникает. Если же щиток спрятан в нише, могут быть нюансы: добраться до вводного отверстия в этом случае бывает достаточно сложно, поэтому электрику необходимо запастись терпением и выдержкой.
Конструкция кабельного ввода электрощита предусматривает, как правило, перфорированные отверстия, которые доводятся до необходимого размера простым удалением лишних перемычек. Кабели подводятся в щиток через гофротрубу, стандартный размер которой 16 или 20 мм, соответственно и отверстия следует делать такого размера.
Часто электромонтажнику мешает работать подвижность проводов внутри гофрированной трубки. Чтобы зафиксировать провода и сделать их неподвижными, некоторые используют алебастр, который подаётся к вводному отверстию со стороны штроба. Сразу оговоримся, что такой способ фиксации недостаточно удобен и эстетичен. Гораздо эффективнее можно закрепить провода с помощью специальных съёмных заглушек или сальниковых пластин.
Чтобы в дальнейшем не было путаницы с проводами, следует сразу их маркировать. Вводной кабель подводится, как правило, в верхнем левом углу — там, где обычно устанавливают автомат ввода.
Распределение электроэнергии по группам
Вопрос о целесообразности распределения электричества в квартире или доме не должен даже вставать
Существует несколько основных принципов распределения, которые важно соблюдать при сборке щитка:
- Мощные потребители электроэнергии выделяют в отдельные группы – посудомоечные и стиральные машины, духовой шкаф, кондиционер, водонагреватели и другие приборы с мощностью от 2 кВт. На всех линиях должны быть автоматические выключатели с учетом номинала. В линиях не должны быть ответвления – они должны идти напрямую к потребителю от щитка.
- Мощные бытовые приборы должны быть подключены с помощью кабеля ВВГ сечением 2,5 кв.мм, NYM 3*2,5 кв.мм. В электрощите линию необходимо защитить автоматом или АВ на 16 А.
- Для духового шкафа потребуется кабель с сечением 4 кв.мм, а автомат в щитке – 20 А. Проточный водонагреватель и варочная поверхность иногда требуют кабель 6 кв.мм и автомат 32 А.
- В каждое помещение должна идти отдельная розеточная линия из трехжильного кабеля 2,5 кв.мм NYM или ВВГнг. Она может быть разветвлена на требуемое количество розеток. При внештатной ситуации не потребуется обесточивать все комнаты.
- Для освещения в каждую комнату также потребуется отдельная линия из кабеля 1,5 кв.мм. Для защиты используют автомат 10 А.
На первый взгляд кажется жесткость требований избыточной. Но в действительности это единственный способ обезопасить жилье и сделать проживание в нем комфортным.
Рассмотрим грубые ошибки на примере. В комнате уже проведена линия освещения. В щитке на выходе кабель ВВГнг 3*1,5 кв.мм с автоматом 10А. Но далее электрик, ссылаясь на уменьшение нагрузки в группе небольших светильников, рекомендует перейти на более тонкий кабель. В потолок уже пошел кабель 2*0,75 кв.мм. Неожиданно сосед сверху затопил квартиру. Токи в проводке повысятся до 10А. Для ПВС 2*0,75 это граничное значение, а вот для провода 1,5 кв.мм будет нормальным. Провод начинает нагреваться, а изоляция плавиться. Автомат на 10А не определяет наличие проблемы. Возникает основная причина возгорания по вине электропроводки. Необходимо запомнить сечение на линии не должно уменьшаться! Использовать провод в ПВС при подключении светильника допустимо, но только такого же сечения.
Элементы щита и порядок сборки
Грамотно собранная схема щита – основа нормальной эксплуатации всей системы энергоснабжения дома
Поэтому важно сразу же разобраться с составом будущего распределительного устройства. Потребуется разместить следующие элементы:
- DIN рейки, используемые для фиксации электротехнических устройств.
- Заземляющие шинки, выполнение в виде планок с набором крепежных отверстий.
- Вводный автомат.
- Электросчетчик, монтируемый рядом с ним.
- Устройства защитного отключения (УЗО).
- Линейные автоматические выключатели.
- Реле защиты от перенапряжений и другие приборы.
Особых сложностей с установкой и подключением большинства из перечисленных приборов, как правило, не возникает
Единственное, на что следует обратить внимание, – обоснованность использования УЗО и реле напряжения. Схема электрощитка в квартире с УЗО и реле напряжения гарантирует ее пользователю защиту от поражения током и перепадов потенциалов
Поэтому их установка в частном жилом доме считается обязательной.
Правила сборки
Существуют определённые правила, которых следует придерживаться при сборке электрощита:
- все провода внутри щитка должны быть такого же сечения, как и вводной провод;
- любой модуль должен иметь вход вверху, выход — внизу;
- если монтаж выполняется с помощью многожильного провода ПВ3, обязательно применение наконечников НШВИ.
Последовательность шагов электромонтажника, выполняющего сборку, может выглядеть следующим образом:
- предварительная компоновка модулей на дин-рейках в соответствии с имеющейся схемой;
- фиксация модулей на дин-рейках с помощью специальных крепежей;
- установка шин-гребёнок, с помощью которых напряжение от АВ ввода подаётся к остальным модулям;
- раздача фазы по назначению от нижних клемм модулей с помощью проводов с наконечниками;
- монтаж нулевого провода. Все провода монтируются за дин-рейкой;
- подтяжка всех соединений с помощью отвёртки;
- подача напряжения на автомат ввода и проверка работоспособности модулей;
- проверка наличия напряжения на входах и выходах модулей с помощью мультиметра.

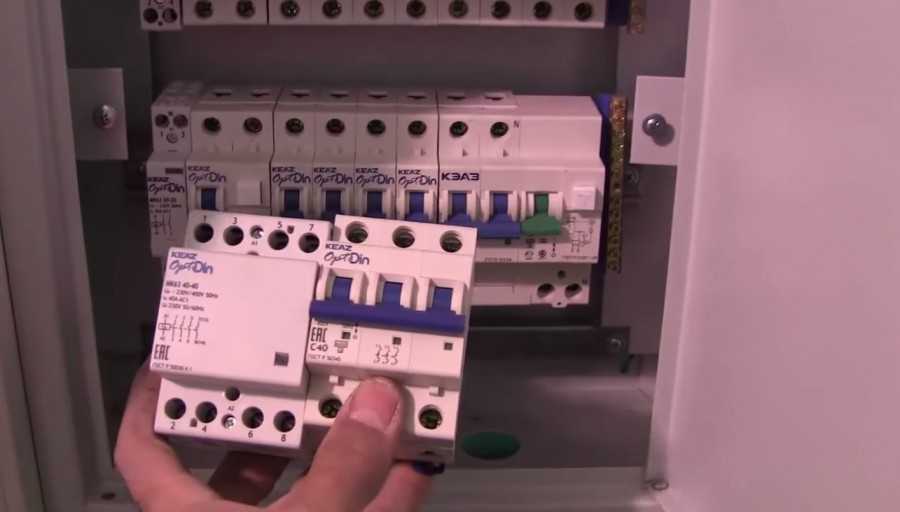

Что такое модуль в щите
Модуль в распределительном щите это место для установки одного однофазного автомата защиты. Каждый щит продается на определенное количество модулей. Перед покупкой щита вы должны точно знать, сколько и каких автоматов у вас будет стоять в щите. Перевести автоматы в модули, прибавить 6-9 модулей в запас и покупать соответствующий щит.
Для перевода оборудования в модули воспользуйтесь этой подсказкой:
- двухполюсной автомат это модуль,
- УЗО однофазное три модуля,
- УЗО трехфазное пять модулей,
- трехфазный автомат три модуля,
- трехфазный дифференциальный автомат шесть – восемь модулей.
Подготовка к установке распределительного щита
Необходимо сделать перед сборкой:
- Выбрать электрощит в соответствии с типом проводки .
- Рассчитать общую нагрузку по мощности каждой группы.
- Рассчитать нагрузки на каждую группу по мощности каждого прибора.
- Продумать места, в которых требуется работа УЗО .
Лучше иметь запасные места для дополнительных УЗО, в частном доме это может пригодиться.
Полный список оборудования:
- Электрощит .
- Однотарифный электросчетчик классом точности от 2.
- Вводный автомат 32 А.
- Двухполюсный на 16 А, 2 штуки.
- Однополюсный резервный, 2 штуки.
Все материалы для сборки могут обойтись Вам от 2000 рублей.
При покупке электрощита не экономьте. поскольку дешевый щиток скорее всего придется переделывать и доукомплектовывать, а плохая пластмасса со временем стать хрупкой. Помимо этого, при пожаре недорогие щитки не соответствуют всем мерам безопасности.
