Исполнительная схема котлована
Скачать исполнительную схему котлована (форматDWG) в масштабе съемки 1:1000 Скачать исполнительную съемку котлована в формате PDF

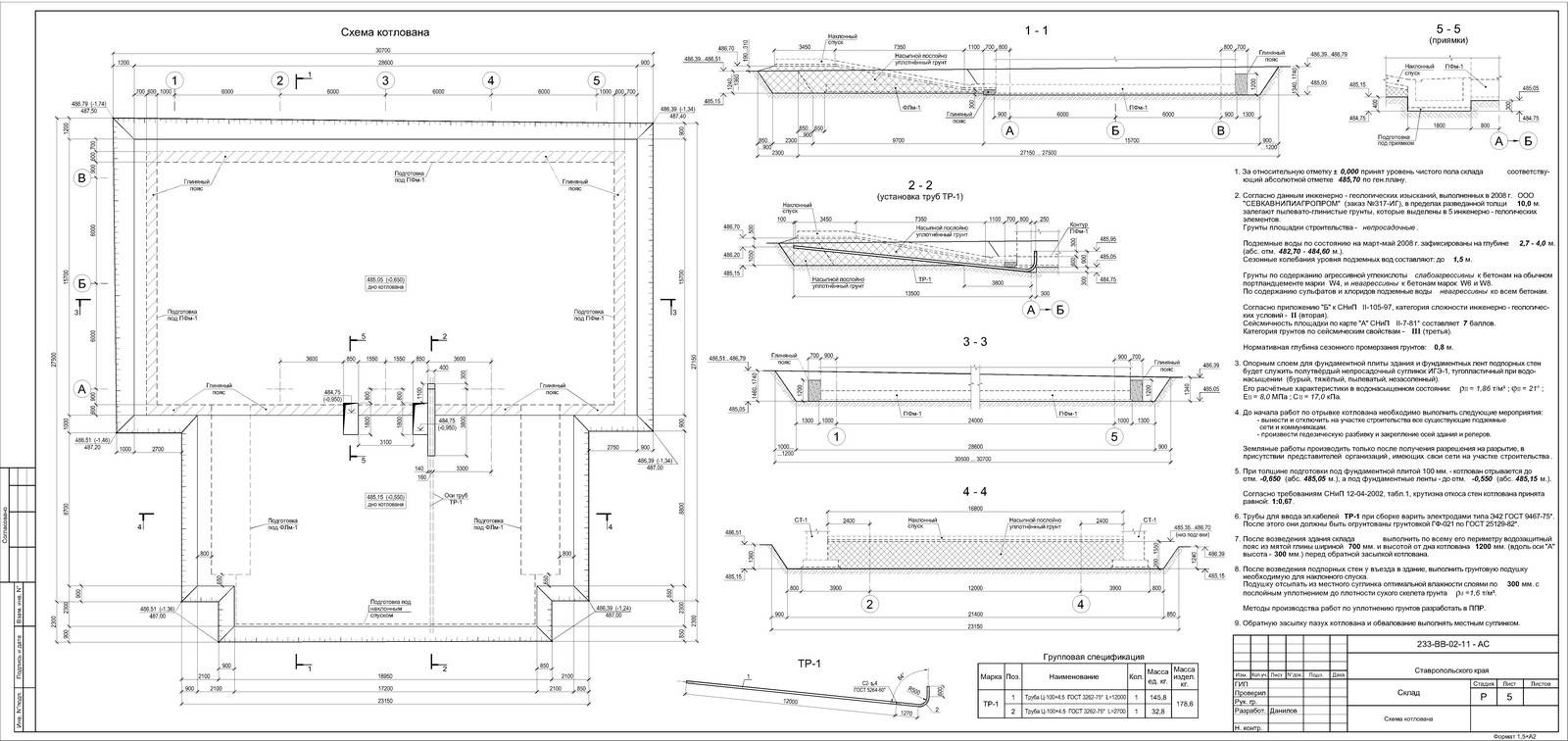

Исполнительная схема выемки котлована
Для достижения наивысшей точности определения объемов земляных работ, следует предварительно выполнить поверхностную съемку участка, будущего котлована. При большинстве случаев — в зависимости от местности, изначально удаляется поверхностный слой, после чего опять выполняется съемка.
Предположим, что поверхностный (плодородный) слой осваивает глубину от 1м до 1.6м на всю площадь котлована. После съемки определяется разница между поверхностью до начала разработки и удаленным слоем. В отличии от других пород, часть плодородной почвы сохраняется рядом со строительной площадкой, так как со временем ее используют для обратной засыпки отдельных участков и элементов благоустройства территории. Вот мы выполнили две съемки до и после разработки, в результате чего получили разницу поверхностей. Для точного расчета объема изъятой почвы можно использовать программную среду «Digitals Delta» Подробнее о функциях программы на
Народные умельцы предлагают скачать
рабочую версию Digitals с подробным описанием по ее установке. По желанию узнайте о .
Теперь относительно расчета. Из памяти ел. тахеометра скачиваются данные (как правило котлован можно снять с одной станции, что упрощает обработку, c тахеометрами, в которых есть функция передачи в виде XYZ координат). Полученный файл с расширением.CSV можно переименовать в.DAT и без проблем открыть его через Digitals). Следует выполнить съемку строительной площадки в целом, еще до вмешательства техники, ведь кроме основного котлована здания, могут быть разработаны несколько площадок под технические сооружения, подпорную стенку или прочее постройки. Еще будет склад грунта — съемка поверхности места складирования также необходима. Из личного опыта был случай, когда после передачи разбивочной планово-высотной основы под строительство, отметки поверхности рельефа и элементы гидрографии на участке — не совпали с чертежами относительно топографии по факту. В таких случаях следует немедленно оповестить проектную организацию с предоставлением наглядных сравнительных съемок, в которых будут указаны различия так, как можно столкнуться с серьезными недостатками в процессе работы будущих систем дренирования, канализации, водоотвода и благоустройства в целом.

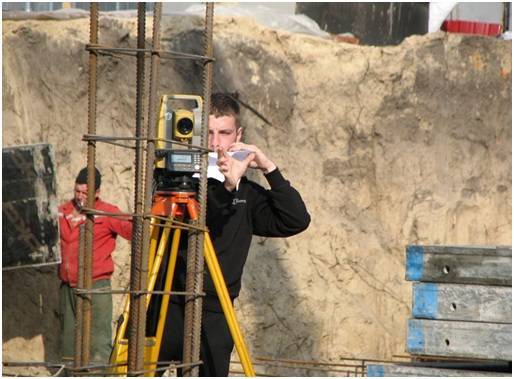

Проведение исполнительной съемки фундамента
В зависимости от целевого назначения и материалов фундаменты могут быть деревянные, каменные или железобетонные, а также иметь сборную или монолитную конструкцию. По виду они делятся на ленточный, свайный, столбчатый и сплошной (плитный, состоящий из плит).
Контрольные геодезические измерения основания здания во время строительства помогают проводить своевременные изменения допущенных конструктивных нарушений, осевых отклонений или неточностей. По окончании монтажных работ наступает черед исполнительной съемки. Полученные сведения должны отображать результат на всех этапах строительства монолитных, сборно-монолитных и панельных домов.
Учитывая, что материалы входят в состав сопроводительной документации, от них зависит разрешение на продолжение работ. При несоответствии фундамента нормам и стандартам, при наличии технических нарушений подземной части возведение зданий и сооружений запрещено.
Специалисты в процессе контрольно-геодезической съемки должны уделить внимание:
- углам фундамента;
- граням бетона;
- правильному выносу осей конструкций;
- анкерным болтам при их наличии;
- выпускам монтажной арматуры для колонн;
- высотным отметкам плит;
- расположению ниш для сетей коммуникаций.
Для каждого типа фундамента есть свои особенности, на которые должны обращать внимание геодезисты. Требования к точности регулируются рядом нормативных положений, но в целом на ответственных элементах уровень допустимого отклонения не превышает 0,2 мм. Решение о продолжении строительства в первую очередь принимает главный архитектор проекта
Если все технические требования были соблюдены, тогда от фундамента и подземного основания можно переходить к возведению несущих стен и конструкций инженерных сетей
Решение о продолжении строительства в первую очередь принимает главный архитектор проекта. Если все технические требования были соблюдены, тогда от фундамента и подземного основания можно переходить к возведению несущих стен и конструкций инженерных сетей.
Особенности технологического процесса
Копка котлована требует особой осторожности. При расчете глубины необходимо ориентироваться на тип грунта:
- для гравелистой и песчаной почв –от 1 м;
- для супеси – от 1,25 м;
- для суглинков и глины – от 1,5 м;
- для плотной почвы – от 2 м.
Небольшой уклон стенок позволит избежать проблем связанных с осыпанием земли. Например, для полутораметровой глубины это будут следующие значения:
- песчаный грунт: уклон 63 градуса даст соотношение 1:0,5, уклон 45 градусов – 1:1;
- супеси: уклон 76 градусов – 1:0,25 , уклон 56 градусов – 1:0,67;
- глина, суглинок: уклон 90 градусов – 1:0, уклон 63 градуса – 10,5.
Строители перед заливкой применяют обычные опоры из древесины, которые можно сделать своими руками за короткое время. С помощью таких опор можно избежать осыпания земли на дно котлована.
Весь процесс подготовки котлована требует тщательного соблюдения всех норм и правил, но не менее важна правильная технология засыпки. Выполнять ее необходимо слоями, толщина которых не должна превышать 0,25 м. При этом уплотнение грунта производится вручную от центра будущего фундамента к откосам. Отмостку следует делать от места уплотнения, не забывая про гидроизоляционные работы, где в качестве гидроизоляционного материала используется плоский асбоцементный лист.
В первую очередь устанавливается тип грунта на участке, затем, в зависимости от полученного результата, определяется глубина котлована и необходимый уклон стен. Не соблюдение перечисленных условий, отсутствие предварительных расчетов и чертежей, нарушение требуемых норм и правил скажется самым неблагоприятным образом на качестве проделанных работ. В итоге можно получить массу проблем, связанных с неправильной формой траншеи, осыпанием стен и прочего. Также неправильный подход к проведению подземной копки может угрожать жизни и здоровью человека.
Котлован является начальным этапом строительных работ. От правильности его форм, глубины и других параметров зависит качество будущего строения, поэтому прежде чем начинать земляные работы или строительство дома на готовом котловане, необходимо произвести геодезическую контрольную съёмку. На основании полученных данных составляется схема котлована и сопроводительная документация. Зная особенности проведения каждого этапа, провести работы будет гораздо проще.
Подготовка фундамента дома начинается с копки надежного котлована. Этот процесс проходит в несколько этапов.
Стоит выяснить, находятся ли в месте будущего строительства коммуникации: водопроводная, электрическая или канализационная сети, и как организовать процесс так, чтобы не создать неудобств тем, кто пользуется ими. Чаще всего старые сети стараются отключить и перенести. На этом же этапе решается вопрос о подводе коммуникаций к новому строению. Все эти задачи требуют согласования, а результаты вносятся в проектную документацию.
После этого начинается расчистка местности. Заранее решается вопрос, куда будет выведен строительный и прочий мусор, и как он будет утилизирован. Съем грунта производится в 2 этапа. Сначала снимается плодородный слой, который затем употребляется для удобрения почвы в других местах или облагораживании прилегающей территории уже после завершения строительства. Второй слой грунта чаще всего стараются утилизировать, поскольку для засыпки котлована используются более прочные материалы.
Глубина котлована зависит от нескольких параметров: тип почвы, её устойчивость, количество и глубина залегания грунтовых вод, глубина промерзания грунта. В зависимости от условий копка выполняется механическим или ручным способом.
Первый метод применяется при больших объёмах работ в местах, куда можно подвести технику. Таким способом можно быстро разработать местности и справиться с возникающими по ходу копки препятствиями.
Мой опыт черчения исполнительная схема
Первый раз я начертил исполнительную схему от руки на листе формата А4 и подписал ее у заказчика. На схеме я изобразил одну из заливок захватки бетонных полов с показанием отметок нивелирной съемки.
Из этой схемы можно было понять, как ровно залиты бетонные полы и проходят ли они по допускам указанным заказчиком.
Почему заказчик принял такую схему? Потому, что они переделывали строительную документацию от подрядных организация.
фундаментов
Здесь начерченные от руки схемы не проходят, необходимо чертить только в специальных программах, таких как автокад, компас.
Я очень долго пытался освоить программу автокад самостоятельно, скачивал отдельные уроки или просматривал их в интернете. Но целой картины, как чертить в автокаде у меня не сложилось и самостоятельно освоить эту программу, не получилось.
Купил курс в интернете и в течение нескольких месяцев его изучал. В результате прохождения курса я легко стал чертить любые проекты в автокаде и кроме этого научился создавать 3д проекции домов. Времени на это у меня ушло много, но мне было интересно.
Давайте разберемся, как чертить исполнительные схемы в автокаде. Есть несколько способов черчения первый самый легкий, вы просите у заказчика образец исполнительной схемы в автокаде, где начерчены штамп и рамка с их требованиями.
Так же необходимо получить от заказчика, проект в электроном виде, чертежи в автокаде объекта. Далее с проекта вы копируете свой участок выполненных работ и вставляете в рамку образца исполнительной схемы.
Допустим необходимо указать заливку бетонных полов в таких-то осях здания. Копируем чертеж в автокаде, с нашим участком в нем убираем все слои стен, перегородок и т.д. оставляем только размеры, оси, дорисовываем границы заливки.
Показываем нивелирную съемку точками и отметками в виде цифр, пишем в примечание в каких единицах указываем и от какой отметки снимаем. Заполняем штамп с указанием ответственных лиц за сдачу и приемку выполненных работ и все схема готова.
Другой вариант займет у вас больше времени, когда нет ни примера исполнительной схемы, нет проекта в электроном виде, то все придется чертить самостоятельно и после этого согласовывать с заказчикам, устроит его начерченная вами схема или нет.
Требования у заказчиков везде разные, сколько работаю еще нигде не встречал чтоб схемы, штамп и рамка были одинаковыми у разных заказчиков. У всех, какие то свои правила, которые они считают правильными.
Мой вам совет, как начали выполнять работу на объекте, сразу берите пример оформления актов скрытых работ и исполнительные схемы у заказчика .
Если вы только начинаете работать на должности инженерно-технического работника ИТР или ищете работу, но не умеете работать в автокаде, то мой курс вам очень пригодится. Данный видеокурс будет полезен студентам, кому срочно надо научиться чертить в программе автокад.
В курсе есть пример исполнительной схемы с рамкой и штампом с объекта, на котором работал в этом году, так же вы сможете скачать стандартные рамки и штампы для форматов А1-А4. Один из уроков можно посмотреть ЗДЕСЬ.
Самое главное в нем подробно показано, как начертить исполнительную схему не имея образцов с нуля. В разделе практика я показываю, как чертить, рамку, штамп и все это распечатать.
Про печать в статье “Печать чертежей” я показал, как можно распечатать схемы, если принтер отказывается печатать с программы автокад.
Этот курс для тех, кто так же, как и я в свое время не знал, как чертить в автокаде. Пройдя этот курс, вы легко будете чертить не только схемы, но и полноценные чертежи.
Если вы оказались в такой ситуации, когда не знаете как правильно оформить схему и нет образца, то с курсом прилагается методичка. В ней показаны примеры заполнения исполнительной схемы котлованов, фундаментов, свай, цокольного этажа панельного дома, сборных колон, кирпичной шахты и многое другое. Ниже приведен образец черчения исполнительной схемы котлована из этого справочника.
Как скачать лицензионный автокад 2016 с интернета смотри видео
“Исполнительные схемы по электрике
Перечень исполнительной документации в строительстве
Отраслевое законодательство РФ регламентирует четкий состав исполнительной документации в строительстве. Так, в СНиПах прописана обязанность генподрядчика передать контролирующим комиссиям следующие документы:
№ | Документ |
№1 | Акты приемки геодезической разбивочной основы |
№2 | Исполнительные геодезические схемы возведенных конструкций, элементов и частей зданий, сооружений |
№3 | Исполнительные схемы и профили инженерных сетей и подземных сооружений |
№4 | |
№5 | Специальные журналы работ, журналы входного и операционного контроля качества |
№6 | Журнал авторского надзора проектных организаций (при осуществлении авторского надзора) |
№7 | Акты освидетельствования скрытых работ |
№8 | Акты промежуточной приемки ответственных конструкций |
№9 | Акты испытаний и опробования оборудования, систем и устройств |
№10 | Акты приемки инженерных систем |
№11 | Исполнительные схемы расположения зданий, сооружений на местности (посадки), являющиеся исполнительной архитектурной документацией |
№12 | Рабочие чертежи на строительство объекта с надписями о соответствии выполненных в натуре работ этим чертежам (с учетом внесенных в них изменений), сделанных лицами, ответственными за производство строительно-монтажных работ |
№13 | Другие документы, отражающие фактическое исполнение проектных решений, по усмотрению участников строительства с учетом их специфики |
Важной частью исполнительной документации выступают журналы выполняемых работ, где в общем журнале (главном) фиксируются все участвующие в строительстве лица, перечисляются и детально описываются выполняемые работы, заносятся сведения о проведенных контрольных процедурах, имеющихся замечаниях и факты их устранения. По различным видам работ формируются отдельные журналы.. Не менее значимыми являются и акты, подтверждающие освидетельствование ключевых конструкций и скрытых работ
Перечисленные выше документы составляются по итогам испытаний и замеров, которые осуществляются по определенным методикам. Акты отражают эксплуатационную пригодность конструкций и являются гарантом того, что скрытые работы не повлияли на безопасность объекта. Так называются процедуры, качество которых довольно сложно проконтролировать на дальнейших этапах строительства (например, арматурные конструкции, залитые бетоном).
Не менее значимыми являются и акты, подтверждающие освидетельствование ключевых конструкций и скрытых работ. Перечисленные выше документы составляются по итогам испытаний и замеров, которые осуществляются по определенным методикам. Акты отражают эксплуатационную пригодность конструкций и являются гарантом того, что скрытые работы не повлияли на безопасность объекта. Так называются процедуры, качество которых довольно сложно проконтролировать на дальнейших этапах строительства (например, арматурные конструкции, залитые бетоном).
Комплект исполнительной документации не будет полным без так называемых геодезических документов, которые представляют собой схемы, составляемые при мониторинге геометрических параметров объекта и его отдельных элементов. В ходе оформления таких документов проверяется разбивочная основа (включающая оси постройки), горизонтальность и вертикальность обособленных частей строения и иные показатели. При выявлении их точного соответствия проектным документам или факта отклонения, ответственное лицо вносит заметку.
Правила оформления

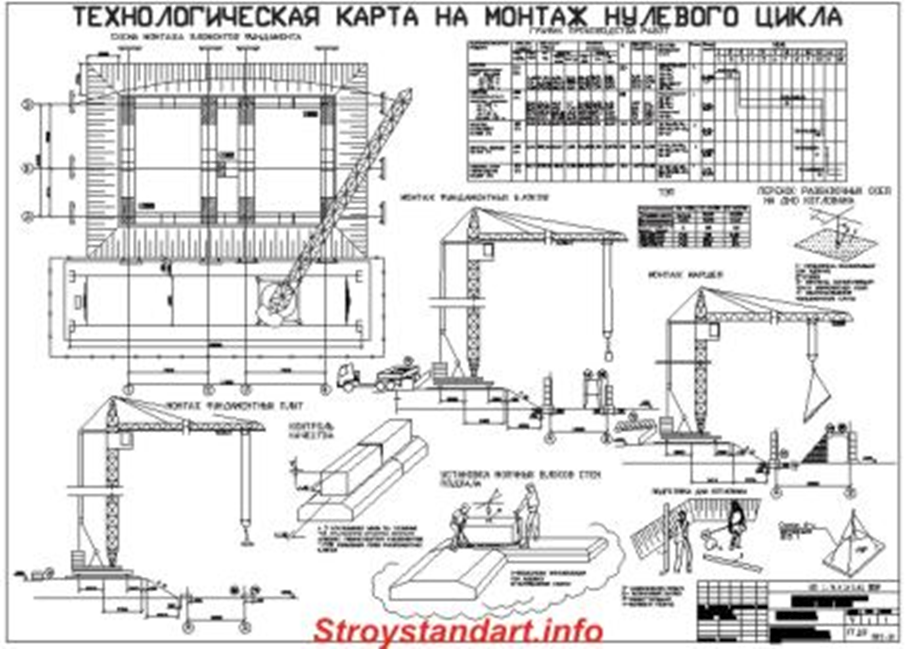

Маршрутная карта является обязательным документом, который должен составляться для технологического процесса. Заполнение должно проводиться по разработанной схеме, регламентируемая в ГОСТ 3.1118-82. Основными моментами можно назвать следующее:
Каждая строка создаваемой таблицы мысленно делится на две части, запись информации проводится в нижней. За счет этого обеспечиваются условия для внесения различных корректировок в верхней части.
Некоторые графы отмечены утолщенным видом. При их заполнении учитываются особые правила. Основная информация представлена кодами, которые выбираются в зависимости от классификаций и стандартов. В некоторых случаях данные вводятся в расшифрованном виде
Также встречается комбинированный вариант исполнения внесения информации.
Уделяется также внимание тому, каким шрифтом проводится указание данных в маршрутной карте технологического процесса. Не стоит забывать о том, что все внесенное в таблицу должно читаться хорошо.
Допускается внесение некоторых изменений
Подобная ситуация встречается крайне часто, так как некоторые параметры могут корректироваться в зависимости от конкретного случая обработки.
Технологический процесс может существенно отличаться, от этого зависит и то, каким образом проводится заполнение маршрутной карты. Не стоит забывать о том, что выполняется распечатывание ранее уже готовых таблиц с полями, в которые проводится внесение основной информации. Первый или титульный лист отличается от других, также есть специальные варианты исполнения, которые предназначены для указания некоторой другой информации. За счет их применения существенно упрощается поставленная задача по составлению технической документации.
В интернете можно встретить пример оформления маршрутной карты, который используется в качестве образца. Кроме этого, не стоит забывать о том, что встречается довольно большое количество различных таблиц, которые применяются в качестве стандартов.
Часто встречается ситуация, когда основные данные указываются в сокращенном виде. Это связано с тем, что некоторые графы имеют небольшой размер. Стандарты по применению сокращений указываются в специальной технической документации. В некоторых случаях применяются специальные символы. Встречается просто огромное количество служебных символов, которые позволяют указывать в сокращенном виде наиболее важную информацию. Они встречаются в специальной технической документации.
При этом в качестве основы применяется пример заполнения.
Правильно составленная маршрутная карта технологического процесса обеспечивает требуемые условия для выполнения качественной обработки. Недостаточное количество данных может привести к ошибкам, которые станут причиной допущения ошибок.
Оформление исполнительной документации
Исполнительная документация, оформление которой является обязательным, это документы, которые требуются в процессе строительства. Сведения, записанные в ней, используются при ремонте и обслуживании готового здания, прокладке или замене инженерных сетей. Для этого создана специальная форма для заполнения и изготовлены бланки.
После завершения земляных работ составляются первые схемы, в которые вносятся следующие сведения:
- фактические и проектные размеры котлована;
- крутизна откосов;
- отметка верхней бровки котлована;
- количество извлеченного грунта.
Чтобы отделить планируемые значения от реальных показателей, в исполнительной схеме котлована применяют следующее правило: фактические размеры указывают над линиями, а проектные – под ними.
Под схемой котлована обязательно приводится таблица, которая содержит общие сведения о проекте:
- наименование объекта;
- его шифр и номер;
- вид строительства;
- стадия строительства;
- наименование организации, которая занималась составлением документа.
Здесь же могут быть указаны дополнительные сведения, примечания, касающиеся хода строительства. Например, причины отклонения от начального вида планировки.
В следующем видеоролике приводится пример, как составляется исполнительская схема:Подготовка котлована – это начальный и важный этап работы, от правильности выполнения которого зависит качество и долговечность строящейся конструкции. Эта работа включает в себя исследование местности и почвы, перепланировку коммуникаций и закрепление зыбкого грунта. Все измерительные работы, в том числе сравнение реальных значений с расчетами в проектной документации, выполняются группой геодезистов, периодически выезжающих на место стройки. Полученные таким путем данные заносятся в схему для дальнейшего использования в обслуживании нового здания.
Суть и принцип составления исполнительных схем котлована и сопроводительных таблиц. Какие сведения получают при геодезической контрольной съемке. Нормативные положения по исполнительной документации.
Исполнительные схемы котлованов являются составной частью строительной технической документации. Их оформлением занимаются специалисты после окончания контрольной геодезической съемки. На начальном этапе строительства работы с котлованом занимают основное время, потому что необходимо детально изучить соответствие сделанных меток проектным значениям при производстве земляных работ.
Важно определить отклонения отметок дна котлована на участке укладки фундамента и остальных конструкций, включая инженерные сети коммуникаций. Разница с проектными значениями может быть не более +/-5 см. Схемы оформляют по установленному государственному стандарту – РФ ГОСТ Р 51872-2002 для производственных, офисных и общественных зданий, промышленных сооружений, многоэтажных домов
Схемы оформляют по установленному государственному стандарту – РФ ГОСТ Р 51872-2002 для производственных, офисных и общественных зданий, промышленных сооружений, многоэтажных домов.
Основные сложности в составлении документа
Исполнительная схема должна готовится при участии опытных геодезистов с практикой решения сложных задач. Только в этом случае можно гарантировать отсутствие ошибок
В схеме важно отобразить верно расстояния между объектами, привязки, угловые и линейные размеры, значения координат
Чтобы не допустить типичных ошибок, необходимо руководствоваться рядом требований:
- работа выполняется специалистами из геодезической компании;
- требуется точное и разнообразное измерительное оборудование;
- составляется точный план работы и последовательности действий;
- исполнительная схема готовится после зачистки дна;
- обязательно определяется внутренний контур, отметки дна, положение осей.
Что такое исполнительная съемка и ее назначение?
Исполнительная съемка это процесс измерений геометрических параметров сооружения для определения его реального планово-высотного положения (X, Y, Z) и расчета отклонений его параметров от проектной документации.
Она проводится на всем протяжении строительства и позволяет:
- зафиксировать топографическое расположение объекта на местности;
- проконтролировать объем выполнения и соблюдение технологий при проведении строительных работ;
- дать объективную и документально подтвержденную оценку соответствия фактических характеристик конструкций требованиям проекта и строительным нормам. Допустимые отклонения от проекта можно найти как в самом проекте, так и в СП 126.13330.2012 Геодезические работы в строительстве.
Полученные в результате данные измерения представляются в виде чертежей и схем, характеризующих объект, в том числе учитываются следующие параметры:
- точные координаты объекта с привязкой относительно геодезической разбивочной основы;
- геометрические размеры по вертикали, горизонтали, а также наклону;
- картографический объем в ЗD исполнении;
- продольные, поперечные разрезы и сечения, как всей конструкции, так и ее элементов;
- толщина составляющих, диаметры, углы поворота;
- диапазоны высот, уклоны, глубины.
Техническая часть результатов исполнительной геодезической съемки состоит из расчетных параметров, таких как:
- фактические отклонения размеров и расположения конструкций от проектных;
- прогнозируемые высотные изменения при текущих условиях эксплуатации;
- предельно-допустимые нагрузки в целом и поэлементно.
Полученные чертежи и расчеты являются основой исполнительной документации, которая необходима для сдачи объекта заказчику и далее в эксплуатацию. Выполняется и оформляется по нормам ГОСТ Р 51872-2002. Документация исполнительная геодезическая. Правила выполнения.
Для оформления результатов исполнительной съемки используют такие программные продукты как AutoCad, на нашем сайте есть разделы где Вы можете бесплатно скачать полезные программы для геодезистов и приложения (lisp) для AutoCad’а, которые существенно облегчают жизнь рядовому геодезисту.
Зачем создается исполнительная схема линейных объектов?
Детальный план расположения линейных сооружений – не просто требование строительных нормативов, он создается для последующего использования:
- при его ремонте и реконструкции;
- при земляных работах на участке прохождения трассы (строительство, планирование территории);
- при подключении (изучении возможности врезки) новых потребителей к коммуникациям.
Наличие актуального ситуационного плана значительно сокращает время на изыскания при строительстве.
Исполнительная схема линейного объекта – автодороги, железнодорожного полотна – выполняется по отдельным участкам для контроля соблюдения геометрических параметров (насыпи, дорожной одежды, бордюров, поворотов, расширений), а также возможности своевременно исправить отступления от проекта. Для дорог геодезическое сопровождение с исполнительной съемкой – обязательное условие качественного строительства.
Схема для надземных кабельных линий содержит информацию о высоте размещения кабеля, расположении изоляторов, столбов (опор) и других сооружений, которые имеют отношение к объекту.
Для подземных коммуникаций исполнительная схема линейного объекта выполняется в виде плана и профиля продольных и поперечных сечений трассы с указанием технических характеристик трубопровода/кабеля. Точность схемы обеспечивается соблюдением всех нормативных требований при выполнении топосъемки. Одно из основных – выполнение исполнительной съемки до засыпки траншеи.
Заключение
Заказывайте исполнительные съемки или проводите их совместно со специалистами геодезических компаний. Это своевременно укажет вам на ошибки в строительстве и позволит избежать переделок в будущем.
