Схемы подключения радиаторов отопления в частном доме: особенности однотрубного и двухтрубного подключения

Двухтрубная разводка

Такие системы могут обладать не меньшей эффективностью, чем однотрубные. Этот способ подходит при обогреве домов с одним и двумя этажами. Его отличие в том, что температуру можно самостоятельно менять в любом помещении.

Другой особенностью системы двухтрубного типа является тот факт, что прямой и обратный контуры отделены друг от друга.

Нагретая жидкость подается в систему по подающим каналам. Через входные трубы вода начинает идти к батареям. Ее можно провести и к теплым полам. После остывания жидкости она автоматически выводится обратно. У подобных систем существует одна положительная особенность – как вода будет проходить к определенным батареям, можно регулировать вручную.

Верхняя разводка может быть незаметной, если монтировать трубы над дверными проемами и закрывать их декоративными элементами. При этом трубы будут замаскированы максимально.

Недостатком верхней разводки можно считать тот факт, что, кроме установки труб, необходимо монтировать мембранный расширительный бак. Выполняется такая работа легко, но средств для этого потребуется больше.

Если система монтируется в здании с двумя этажами, можно монтировать открытый бак. Однако его можно поместить только на чердак. При нижней разводке трубы будут расположены ниже подоконника.

Данный способ немного сложнее в плане реализации, поскольку, кроме установки труб, придется провести монтаж открытого расширительного бака. Его необходимо устанавливать выше размещения прямых труб.

Вертикальная схема с верхней разводкой

При выборе такой модели теплоноситель будет идти на чердак от отопительного прибора. Затем жидкость поступает ко всем батареям в доме.

Внимание! Не допустить завоздушенности системы можно, время от времени удаляя воздух. Для этой цели необходимо установить расширительный бак. Подобные схемы более эффективны нижней разводки

Подобные схемы более эффективны нижней разводки

Обусловлено это большим давлением, которое подается по стоякам

Подобные схемы более эффективны нижней разводки. Обусловлено это большим давлением, которое подается по стоякам.

Нижняя разводка вертикального типа

Двухтрубная система отопления с нижней разводкой создается последовательно:

• По полу подвала или первого этажа необходимо провести магистральный трубопровод. Он будет брать свое начало у котла.
• По магистральной трубе необходимо провести вертикальные трубы, за счет которых будет обеспечиваться перемещение теплоносителя к батареям.

Когда проектируется схема двухтрубной системы отопления с нижней разводкой, необходимо определиться, как будет выводиться воздух из трубопровода. Это требование можно удовлетворить, если установить воздушную трубу и расширительный бак.

Горизонтальная система

Довольно популярен горизонтальный вариант разводки, в которой теплоноситель циркулирует принудительно. Существует несколько схем:

• Тупиковая. К преимуществам этих систем можно отнести экономию при расходе труб. В число недостатков включена слишком большая длина контура. За счет этого существенно затрудняется регулирование работы системы в целом.
• Попутное продвижение теплоносителя. Каждый циркуляционный контур обладает равной длиной, за счет чего регулировка системы выполняется просто и легко. Недостаток такой системы – слишком высокий расход труб. Помимо этого, интерьер комнат при установке такой системы портится.
• Лучевая или коллекторная разводка труб отопления в частном доме. Каждая батарея подсоединена к центральному коллектору. За счет этого распределение тепла осуществляется равномерно.

При установке лучевой системы придется потратиться на трубы.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Какие трубы лучше использовать

При обустройстве однотрубной системы сегодня чаще применяются металлопластиковые трубы. Они легко гнутся, имеют небольшую стоимость, просты в монтаже, который осуществляется самостоятельно. Такое изделие легко режется, а соединяются элементы при помощи фитингов, которые закручиваются разводным ключом. Долговечными считаются трубы из меди, но для их соединения требуется паяльник. Стальные изделия являются дорогими, так как для их укладки нужна сварка.

Полиэтиленовые трубы имеют самую большую цену. Для соединения частей требуется специальный паяльник, для работы с которым нужны определенные навыки. Внутренний диаметр изделий составляет не менее 3 см.

Одноконтурная схема — устройство и принцип действия

Как работает отопление с одним контуром трубной разводки:

1. Теплогенератор нагревает рабочую жидкость, и направляет ее в трубопровод системы отопления;
2. По трубам теплоноситель подается в батареи, регистры или радиаторы;
3. Рабочая жидкость протекает по радиаторам последовательно из первого во второй, из второго в третий, и т.д., пока из последнего радиатора снова не попадет в котел;
4. После подогрева остывшей жидкости в котле теплоноситель снова направляется в систему отопления.

Устроенная по такой схеме однотрубная система отопления практически вечная, если переток воды по трубам организован по принципу гравитации – без насоса. В системе с естественной циркуляцией теплоносителя для работы системы необходимо только соблюдать некоторый уклон труб, и отопление будет работать в абсолютно автономном режиме. Если собирается принудительная магистральная система отопления частного дома своими руками, то в нее включается циркуляционный насос.

Разница между этими двумя вариантами огромная: в первом случае поток рабочей жидкости будет медленным, нужно тщательно соблюдать все уклоны и повороты, необходимо размещать расширительный резервуар только в самой высокой точке системы, но такая схема работает самостоятельно и не требует электричества, контроля и регулировок. При работе насоса работа отопления упрощается: схема разводки может быть любой, так как насос протолкнет воду по любым лабиринтам, а расширительный бак можно врезать в трубу и закрытого типа, что позволяет устанавливать его в любой точке системы.

Самостоятельный монтаж однотрубной системы отопления с естественной циркуляцией часто реализуется по схеме с верхней трубной разводкой. Упрощенно такая схема подключения однотрубной системы отопления частного дома выглядит, как последовательное включение оборудования, начиная от котла и заканчивая крайним в разводке радиатором, причем все приборы должны располагаться один ниже другого, чтобы вода имела физическую возможность создавать направленный поток. Преимущество в таком плане однотрубного отопления – отсутствие зависимости от электричества, бесшумность и, как следствие, надежность.

Принудительная однотрубная разводка требует включения насоса в трубу обратной подачи рабочей жидкости – между последним радиатором и котлом. Так как жидкость движется принудительно, никаких уклонов соблюдать не нужно, а за стравливанием воздуха и другими параметрами системы может следить автоматика, которую при подведенном электричестве организовать несложно.

Принудительная закрытая или открытая однотрубная система отопления эффективнее работает с нижней трубной разводкой, когда подающая труба проходит по периметру всех обогревательных приборов по полу. Достоинства такой схемы – возможность скрытой разводки и отсутствие вертикальных трубных стояков.

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

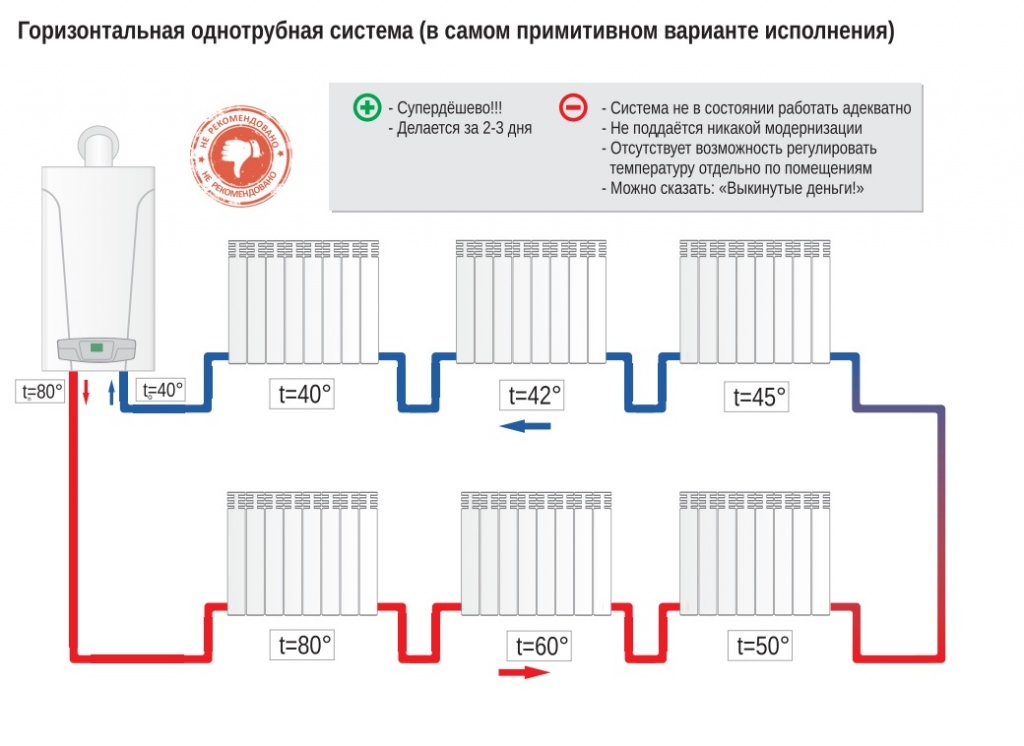

Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Где лучше устанавливать радиатор?

Отопительные радиаторы, устанавливаемые в любом помещении, помимо отопительной функции, имеют еще одну, не менее важную – защитную. То есть, поток теплого воздуха, идущий от отопительного прибора, создает своеобразный щит, который защищает помещение от проникновения холодного воздуха. И, в таком случае, не имеет значения, каким образом подключены радиаторы – параллельное подключение радиаторов отопления или это последовательное подключение радиаторов отопления.

Поэтому – параллельное или последовательное подключение батарей отопления будет в таком случае – не имеет значение.

Установка батареи отопления под окном

Для того чтобы помещение было максимально защищено от холода, прежде чем приступать непосредственно к установке радиаторов, необходимо правильно определить места, где они будут располагаться

Это не лишняя мера предосторожности – ведь в дальнейшем изменить что-либо возможности не будет

В частности, есть несколько правил относительно того, на каком расстоянии от поверхностей должен быть установлен отопительный прибор:

• от нижней точки подоконника до верхней точки радиатора должно быть не менее 10 см;
• от поверхности пола до нижней точки радиатора должно быть не менее 12 см;
• от задней стенки радиатора до стены должно быть не менее 2 см.

Требования к установке радиаторов отопления

Биметаллические радиаторы отопления

Батареи данного типа наверняка придутся по душе тем, кто хочет оснастить дом надежными устройствами и при этом не потратить на них много денег.

К преимуществам таких установок также можно отнести то, что они:

• Легко выдерживают интенсивную эксплуатацию;
• Не капризны в плане подбора теплоносителя.

Исходные материалы и рабочие характеристики

Производятся биметаллические батареи из двух материалов:

• Алюминия;
• Сплава меди и стали.

Данная технология позволяет наделить изделия сразу двумя немаловажными параметрами:

• Высокой тепловой отдачей;
• Устойчивостью к коррозии.

Хорошую эстетику таким батареям обеспечивает наличие покрытия из глянцевой или матовой эмали.

С верхней разводкой

Система отопления с верхней разводкой

Труба раздатки с горячим теплоносителем от котла вначале поднимается к потолку или на чердак и после укладывается по периметру здания. От нее для подключения радиаторов опускают вертикальные отводы через тройник. Обратка укладывается по уровню пола ниже радиаторов. От всех радиаторов к обратке идут отводы, подключаемые так же через тройники.

Большая разница между уровнем укладки раздачи и обратной линии способствует возникновению естественной циркуляции, на что и ориентирована в первую очередь двухтрубная схема подключения с верхней раздачей.

Принципы построения схемы с верхней разводкой, распределения труб и их монтаж определяется с двумя основными приоритетами:

• снизить сопротивление контура отопления;
• повысить циркуляцию теплоносителя под воздействием сил гравитации.

Двухтрубная схема разводки с верхней раздачей буде уместнее в случаях:

• для отопления двух-трехэтажных частных домов;
• при использовании открытого расширительного бака;
• для косвенного обогрева отапливаемого чердака или мансарды;
• при построении энергонезависимой системы отопления с естественной циркуляцией.

С естественной циркуляцией

Схема с естественной циркуляцией

Теплоноситель нагревается в котле, расширяется и становится легче, поднимается в самую верхнюю точку. В случае с двухтрубной схемой с верхней разводкой верхней точкой контура становится расширительный бак или первый поворот линии раздатки, идущей от верхней кромки теплообменника в котле отопления.

Движущая сила для циркуляции теплоносителя возникает вследствие сильного нагрева в котел и остывания в радиаторах, где тепло переходит воздуху в помещении. Получается, в одной точке нагретая вода стремится подняться вверх, а в другой опуститься вниз.

Трубы распределяются так, чтобы любым доступным способом способствовать естественной циркуляции. Раздатка от котла поднимается в самую высокую точку, где располагается за одно и расширительный бак открытого типа. От верхней точки труба обходит здание по периметру с обязательным уклоном в 2-3 градуса, чтобы однозначно задать направление движения теплоносителя.

От раздатки через тройники опускаются трубы к радиаторам отопления, расположенным под каждым окном. С холодного вывода радиаторов труба опускается к полу или в подвал, где через тройник подключается к линии обратного тока к котлу. Обратка укладывается с наклоном только уже от дальнего радиатора вниз к котлу, способствуя циркуляции.

Другие виды подключения

Есть более выгодные варианты, чем нижнее подключение, которые обеспечивают снижение теплопотерь:

1. Диагональное. Все специалисты давно пришли к выводу, что этот тип подключения идеален независимо от того, в какой трубной схеме обвязки он применяется. Единственная система, где невозможно использовать этот вид — это горизонтальная нижняя однотрубная система. То есть та самая ленинградка. В чем суть диагонального подключения? Теплоноситель движется внутри радиатора по диагонали — от верхнего патрубка к нижнему. Получается, что горячая вода равномерно распределяется по всему внутреннему объему прибора, опускаясь сверху вниз, то есть естественным путем. А поскольку скорость движения воды не очень велика при естественной циркуляции, то теплоотдача будет высокой. Теплопотери в таком случае составляют всего лишь 2%.
2. Боковое, или одностороннее. Этот вид очень часто используется в многоквартирных домах. Подключение производится к боковым патрубкам с одной стороны. Специалисты считают, что этот вид — один из самых эффективных, но только если в системе установлена циркуляция теплоносителя под давлением. В городских квартирах с этим проблем нет. А чтобы обеспечить его в частном доме, придется устанавливать циркуляционный насос.

В чем преимущество одного вида перед другими? По сути, правильное подключение — это залог эффективной теплоотдачи и снижения теплопотерь. Но чтобы правильно подсоединить батарею, необходимо расставить приоритеты.

Возьмем, к примеру, двухэтажный частный дом. Что предпочесть в этом случае? Здесь несколько вариантов:

Двух и однотрубная системы

• Установить однотрубную систему с боковым подключением.
• Провести монтаж двухтрубной системы с диагональным подключением.
• Использовать однотрубную схему с нижней разводкой на первом этаже и с верхней разводкой на втором.

Так что варианты схем подключения всегда можно найти. Конечно, придется учесть некоторые нюансы, например, расположение помещений, наличие подвала или мансарды

Но в любом случае важно правильно распределить радиаторы по комнатам с учетом количества их секций. То есть мощность отопительной системы придется учесть обязательно даже при таком вопросе, как правильное подключение радиаторов. В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая длину отопительного контура

Если это однотрубная схема ленинградка, то возможно только нижнее подключение. Если же двухтрубная схема, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подсоединения одного радиатора к двум контурам — подачи теплоносителя и обратки. В этом случае чаще всего используется верхняя трубная разводка, где распределение по контурам производится в чердачном помещении

В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая длину отопительного контура. Если это однотрубная схема ленинградка, то возможно только нижнее подключение. Если же двухтрубная схема, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подсоединения одного радиатора к двум контурам — подачи теплоносителя и обратки. В этом случае чаще всего используется верхняя трубная разводка, где распределение по контурам производится в чердачном помещении.

Кстати, этот вариант считается оптимальным как в плане эксплуатации, так и при ремонтном процессе. Каждый контур можно отсоединить от системы, не выключая последней. Для этого в точке развода труб устанавливается отсекающий вентиль. Точно такой же монтируется и после радиатора на патрубке обратки. Стоит только перекрыть оба вентиля, чтобы отсечь контур. Проведя слив теплоносителя, можно спокойно заниматься ремонтом. При этом все остальные контуры будут работать в штатном режиме.

Естественное или принудительное движение воды?

Вариант подключения батарей зависит от того, какой тип движения воды или антифриза предполагается использовать для функционирования системы. Есть всего 2 варианта: естественная циркуляция и принудительная.

Первый вариант предполагает использование физических законов без покупки и установки дополнительных устройств. Подходит в том случае, когда теплоносителем выступает вода. Любая незамерзайка будет хуже циркулировать по системе.

Система состоит из котла, подогревающего воду, расширительного бачка, подающего и обратного трубопроводов, батарей. Вода, нагреваясь, расширяется и начинает свое движение по стояку, посетив по очереди установленные радиаторы. Охлажденная же вода из системы самотеком идет обратно в котел.

При таком варианте циркуляции горизонтальный трубопровод устанавливают с небольшим наклоном в сторону движения теплоносителя. Эта система является саморегулируемой, ведь в зависимости от температуры воды меняется и ее количество. Циркуляционный напор повышается, позволяя водице равномерно нагревать помещение.

При естественной циркуляции применяются двухтрубная и однотрубная схемы с верхней разводкой, двухтрубная с нижней. Такие способы подключения радиаторов к системе отопления выгодно использовать для небольших помещений.

Важно оборудовать батареи воздушными спускниками для удаления лишнего воздуха или установить на стояках автоматические воздухоотводчики. Котел лучше всего располагать в подвале, чтобы он находился ниже, чем отапливаемое помещение

Схема подключения радиаторов с естественной циркуляцией теплоносителя должна предусматривать незначительный уклон по направлению движения воды

Для домов площадь которых 100 м2 и более предстоит менять систему циркуляции теплоносителя. В таком случае понадобится специальный прибор, стимулирующий движение воды или антифриза по трубам. Речь идет об установке циркуляционного насоса. Его мощность зависит от площади отапливаемого помещения.

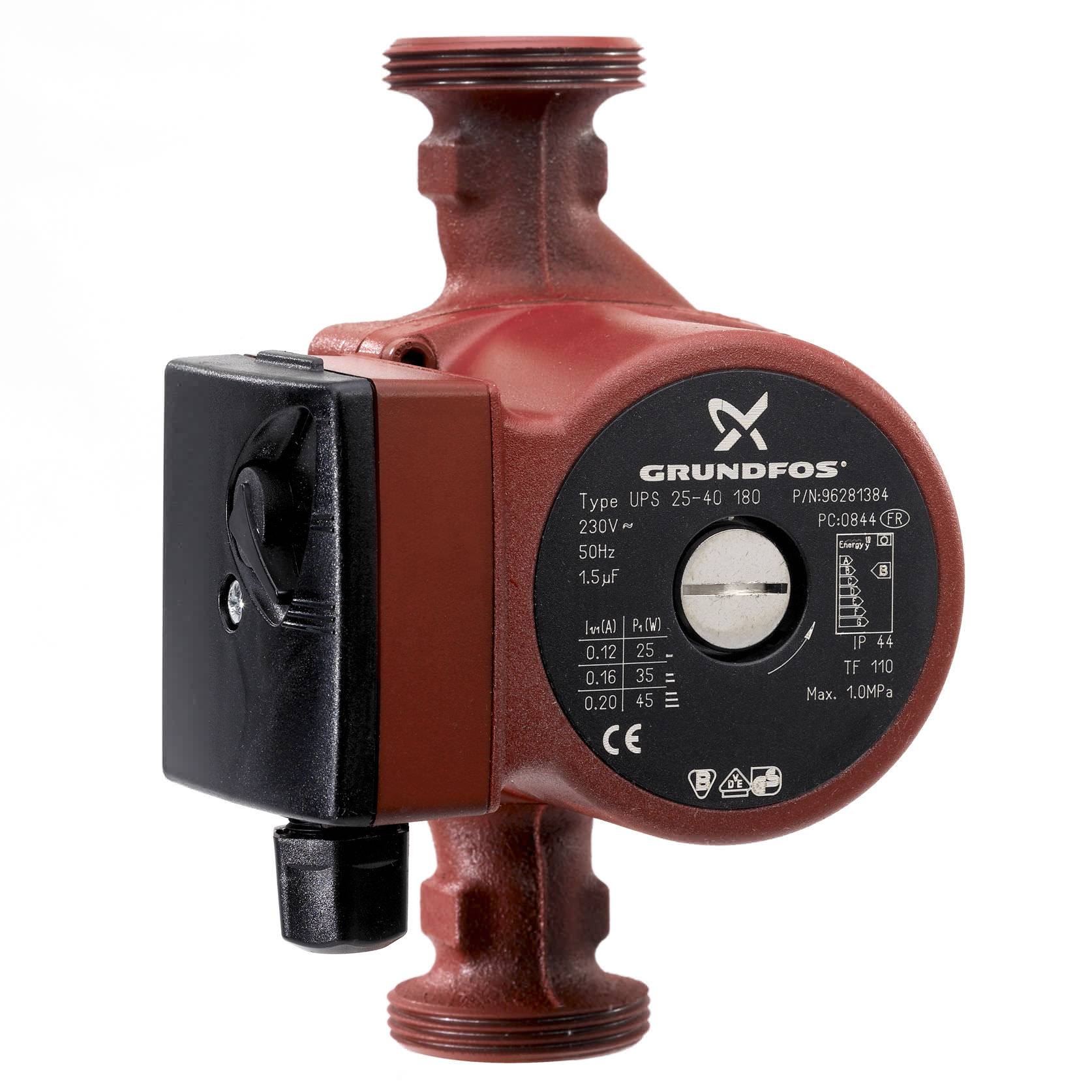

Устанавливается насос на подающем или обратном трубопроводе. Чтобы удалять из системы лишний воздух, предстоит в самой верхней точке трубопровода вмонтировать автоматические спускники или использовать батареи с кранами Маевского для ручного стравливания.

Применение насоса для принудительной циркуляции позволяет использовать в качестве теплоносителя антифриз. В таком случае нужно устанавливать расширительный бак закрытого типа, чтобы испарения не вредили здоровью жителей дома

Циркуляционный насос применяется в двух- и однотрубных схемах с горизонтальной и вертикальной системой подключения отопительных приборов.

Размещение приборов отопления

Имеет большое значение не только то, как соединить радиаторы отопления между собой, но и правильное их расположение по отношению к строительным конструкциям. Традиционно отопительные приборы устанавливаются вдоль стен помещений и локально под окнами, чтобы снизить проникновения потоков холодного воздуха в самом уязвимом месте.

На это в СНиП по установке теплового оборудования есть четкая инструкция:

• Зазор между полом и нижней частью батареи не должен быть менее 120 мм. При уменьшении расстояния от прибора до пола распределение теплового потока будет неравномерным;
• Расстояние от тыльной поверхности до стены, на которую крепится радиатор, должно быть от 30 до 50 мм, иначе будет нарушаться его теплоотдача;
• Промежуток от верхнего края отопительного прибора до подоконника выдерживается в пределах 100-120 мм (не меньше). В противном случае может затрудняться передвижение тепловых масс, что ослабит прогрев помещения.

Биметаллические отопительные приборы

Чтобы понять, как соединить между собой биметаллические радиаторы, нужно знать, что они практически все подходят под любой вид соединения:

• Имеют четыре точки возможного подключения – две верхние и две нижние;
• Укомплектованы заглушками и краном Маевского, через который можно стравить собравшийся в отопительной системе воздух;

Наиболее эффективным для биметаллических батарей считается диагональное подключение, особенно если речь идет о большом количестве секций в приборе. Хотя очень широкие батареи, укомплектованные десятью и более секций нежелательно применять.

Совет! Лучше обдумать вопрос, как правильно подсоединить два радиатора отопления 7-8 секционных вместо одного прибора из 14 или 16 секций. Это будет намного проще в монтаже и удобней в уходе.

Еще один вопрос — как соединить секции биметаллического радиатора может возникнуть при перегруппировке секций отопительного прибора в различных ситуациях:

Еще важно и место, куда вы планируете установить отопительный прибор

• В процессе создания новых сетей отопления;
• При необходимости замены вышедшего из строя радиатора на новый – биметаллический;
• В случае недогрева можно нарастить батарею, присоединив дополнительные секции.

Алюминиевые батареи

Интересно! По большому счету следует заметить, что диагональное подключение отличный вариант для любого типа батарей. Не знаете, как соединить алюминиевые радиаторы между собой. подключайте диагонально, не прогадаете!

Для отопительных сетей закрытого типа в частных домах целесообразно устанавливать алюминиевые батареи, так как здесь проще обеспечить надлежащую водоподготовку перед заполнением системы. А их стоимость гораздо ниже, чем у биметаллических приборов.

Безусловно, со временем, передвигаясь по радиаторам, теплоноситель охлаждается

Конечно, придется постараться, перед тем, как соединить секции алюминиевого радиатора для перегруппировки.

Совет! Не спешите снимать фабричную упаковку (пленку) с установленных отопительных приборов до окончания отделочных работ в помещении. Это оградит покрытие радиаторов от повреждений и загрязнения.

https://youtube.com/watch?v=y9a35JHa0TM

Сам рабочий процесс не занимает много времени, вам не потребуется какой-либо специальный навык или дорогостоящее оборудование, все необходимые инструменты вы сможете приобрести в любом строительном магазине. И не забывайте, соединение прослужит вам долго и без хлопот только лишь в том случае, если вы использовали в работе качественные материалы и следовали всем правилам установки отопительной системы.

Мы говорим именно о том, что указано на данном рисунке

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Типы циркуляции теплоносителя и варианты подключения

Теплоноситель, которым в большинстве случаев выступает вода, может циркулировать в отопительной системе двумя способами – принудительно и естественно. Принудительная циркуляция подразумевает наличие в отопительной системе специального насоса, посредством которого и производится перемещение теплоносителя. Насос может быть элементом отопительного котла (то есть, он встроен вовнутрь) или же его устанавливают непосредственно перед нагревательным котлом – на трубу обрата. При разработке схема подключения батарей отопления должна заранее правильно определить место для насоса.

Во многом виды подключения радиаторов отопления зависят не только от типа циркуляции теплоносителя. Помимо этого, необходимо также учитывать продолжительность труб системы и особенность их расположения.

Одностороннее подключение

Данный тип подключения радиатора предполагает, что и труба подачи горячего теплоносителя, и труба обрата будут подключены к одной стороне батареи. Использование подобного принципа подключения является наиболее рациональным для одноэтажных домов. Особенно он подходит в том случае, если планируется подключение достаточно длинных радиаторов – до 14-15 секций. Однако в случае если число секций больше 15, возможно снижение эффективности обогрева – то есть, последние секции радиатора будут более холодные, чем те, которые ближе к трубам. Поэтому, в таком случае, следует выбирать иные варианты подключения радиаторов отопления.

Одностороннее подключение

Седельное и нижнее подключение

Подобное подключение подходит для тех систем, трубы которых вмонтированы под поверхность пола. В таком случае, над поверхностью будет лишь небольшой отрезок трубы, который подводится к нижнему патрубку. При этом подводящая труба монтируется с одной стороны радиатора, а отводящая – с другой. Недостатком такого метода подключение является существенная (до 15%) теплопотеря. В верхней части радиатор может прогреваться не полностью.

Нижнее подключение

Диагональное (перекрестное) подключение

Диагональное подключение радиаторов отопления рациональнее всего применять для радиаторов с большим количеством секций. Конструкция радиатора позволяет теплоносителю распределяться внутри секций максимально равномерно – это дает возможность получать максимальную теплоотдачу. Суть подключения проста – к верхнему патрубку подключается труба подачи нагретого теплоносителя. А к нижнему патрубку с другой стороны радиатора подводится труба обрата. Достоинством подобного типа подключения является минимальная теплопотеря – она составляет всего 2%.

Диагональное (перекрестное) подключение

От того, насколько правильно вы определите способы подключения батарей отопления к вашей отопительной системе, и будет зависеть качество обогрева помещения. Предложенные варианты подключения батарей отопления являются предельно простыми и максимально качественными.

Способы подключения радиаторов отопления

При этих схемах подключения существуют следующие варианты подключения:

• нижнее;
• боковое;
• диагональное.

Однотрубная и двухтрубная схема подключения монтируется тройниковым способом.

Боковое подключение

Этот вариант можно применить как при однотрубной, так и при двухтрубной схемам подключения радиаторов.

При выполнении такого подключения, трубы подачи и обратки будут смонтированы с одной из сторон радиатора. Для удобства при ремонте, необходимо установить байпас. Для регулировки количества теплоносителя проходящего через радиатор устанавливается терморегулятор.

Байпас «помогает» выполнить ремонт отдельного радиатора без отключения всей системы отопления.

Диагональное подключение

Довольно эффективный вариант, позволяет монтировать радиаторы с большим количеством секций. Прогрев выполняется равномерно по всему отопительному прибору с малой потерей температуры теплоносителя.

Подключение батарей отопления можно выполнить двумя способами:

1. Теплоноситель циркулирует через верхнее отверстие радиатора, проходит через весь отопительный прибор и удаляется через нижнее отверстие радиатора, но уже с другой его стороны;
2. Теплоноситель может пройти через нижнее отверстие радиатора и удалится из верхнего, но уже с противоположной стороны прибора.

Нижнее подключение

Этот вариант чаще всего несет за собой дизайнерские требования при монтаже системы отопления. Трубопроводы в данном случае скрыты.

При таком подключении приходится произвести выбор радиаторов для нижнего подключения.

Будут большие потери тепла или придется увеличить мощность радиаторов, что влечет дополнительные затраты финансов.

В современных радиаторах для нижнего подключения есть возможность прохождения теплоносителя по всему прибору и только после этого он поступает в обратку.

Монтаж системы отопления в больших загородных домах можно отнести к довольно трудоемким и сложным работам. Самостоятельное выполнение следует выполнять после очень тщательной подготовки к такой работе. Обычно работу доверяют специалистам с хорошими отзывами.
