Соединение алюминиевых и медных проводов: рассмотрим способы соединения проводов между собой

Снятие изоляционного слоя с проводов

Сразу хотелось бы остановиться на вопросе, который будет общим для любого способа. Перед тем, как соединять провода в общий электрический узел, их необходимо зачистить от верхнего изоляционного слоя.

Это можно сделать при помощи монтёрского ножа. Метод этот несложный, но велика вероятность повреждения токопроводящей жилы. Чтобы сделать всё правильно, надо чётко следовать пошаговой инструкции:

1. Расположите провод на какой-то ровной поверхности (типа стола).
2. Прижмите его указательным пальцем левой руки.
3. Правой рукой возьмите нож и слегка вдавите его в изоляционную оболочку провода. Чтобы не зацепить металлическую жилу, расположите его по направлению к срезу под углом. Если угол будет прямым, есть вероятность кругового надреза жилы, в результате чего она впоследствии может ломаться.
4. Держа нож в таком положении. Указательным пальцем левой руки медленно прокрутите проводник на один полный оборот, таким образом, надрезав изоляцию по всему кругу.
5. Остаётся только стянуть срезанный кусок изоляции.

Профессиональные электрики сейчас уже обязательно имеют в своём арсенале такое приспособление, как стриппер. Это многофункциональный инструмент, с его помощью можно снять изоляцию с провода или разделывать кабель. Он может быть простым, полуавтоматическим и автоматическим. Самое главное, что при снятии изоляции стриппером не повреждается токопроводящая жила. Под каждый стандартный диаметр жилы у подобного инструмента имеется калиброванное отверстие с режущей кромкой.

Длина, на которую необходимо зачищать жилы проводов, для каждого способа соединения разная.

Это интересно: Кинематическая схема — назначение, элементы, ГОСТ

Варианты соединения

Существует множество вариантов, как соединить алюминиевые провода между собой.

Один из самых распространенных методов является обычная скрутка зачищенных контактов. Большинство людей, не обладающих специальными познаниями в области электротехники, используют этот способ для соединения алюминиевых проводов, считая его надежным. Это ошибочное мнение. Далеко не все виды кабеля можно скручивать, так как у них может быть разное сечение, что создаст уязвимое место в проводке после их соединения, а также разная марка этих жил. Для ответвления электрической линии такой способ не подходит.

Этот способ имеет низкий уровень надежности, а также высокую степень пожароопасности. Когда существовал этот метод, еще не было такого большого количества разнообразной бытовой электрической техники, которая потребляет много энергии (стиральные машинки, кондиционеры, водонагреватели, двухкамерные холодильники и т. д.). Одновременное использование нескольких мощных энергоемких приборов существенно повышает нагрузку на сеть. Повышенное напряжение контакты с малым сечением не выдержат. По этой причине метод скрутки потерял свою актуальность. Его можно использовать для временного соединения.

Пайка. Для соединения или ответвления алюминиевых проводов данный метод скрепления считается одним из наиболее безопасных. Чтобы это сделать правильно, нужно залудить контакты проводов

Для этого их обрабатывают расплавленной канифолью, а затем осторожно ошкуривают мелкой шлифовальной бумагой. Затем концы кабелей плотно прижимаются друг к другу, а потом постепенно добавляется канифоль

Пайка должна быть равномерной, чтобы продлить срок эксплуатации

Пайка должна быть равномерной, чтобы продлить срок эксплуатации.

Сварка. Этот метод соединения доступен не для всех. Для этого нужно обладать специальными познаниями и навыками, иметь специальное оборудование, доступ к которому есть далеко не у всех. Этот способ весьма надежен, но его настоятельно рекомендуется делать опытным специалистам по сварке.

Контактные зажимы. Данным способом лучше всего делать соединение алюминиевых жил. Таким же образом можно следовать и при необходимости ответвления провода. Чтобы сделать это правильно следует зачистить контакты от оплетки на 2-3 сантиметра, а затем зачистить металл при помощи мелкозернистой наждачной бумаги (подойдет 0 и 1 зерно). Оголенную часть нужно будет закруглить. Сечение этой окружности должно быть схожим с диаметром зажимной клеммы. Получившаяся окружность надевается на движитель и плотно затягивается.

Отдельным методом крепления является соединительная арматура или зажим типа СОАС для сталеалюминиевых и алюминиевых кабелей. Овальный зажим СОАС может использоваться для скрепления двух групп проводов: с токовой нагрузкой и механическим тяжением по ним, или только при токовой нагрузке. Различные марки зажима СОАС можно использовать с учетом марки провода, его размеров, прочности и веса. Кроме СОАС для скрепления сталеалюминиевых жил можно применять тип САС. Для каждого из видов таких приспособлений существуют специальные таблицы с соответствующими показаниями и значениями.

СОАС-ИП применяют для воздушных линий электропередачи. Неизолированные провода можно соединять скручиванием с использованием зажима типа СОАС-ИП. Овальный зажим СОАС является достаточно распространенным типом и его можно приобрести в большей части специализированных магазинов, а также сделать заказ в интернете.

Резьбовое соединение

Данный тип соединения может быть весьма надежным, если его правильно выполнить. Стоит отметить, что алюминий обладает наибольшим линейным расширением, в связи с чем между соединенными проводами с течением времени возникает зазор, ухудшающий их контакт между собой. Чтобы не допустить короткого замыкания, нужно время от времени подкручивать эти винты.

Для избавления от этой необходимости, устанавливают специальные шайбы с разрезами или гроверами. Они выбирают образующиеся зазоры и в несколько раз увеличивают надежность соединения.

На винт, провода нужно будет обязательно намотать, чтобы площадь его соприкосновения с контактной площадкой была значительно выше. Профессиональные электрики зачастую поступают так: плющат это кольцо на наковальне, чтобы повысить площадь соприкосновения.

Технология выполнения качественного резьбового соединения проводов начинается со снятия с них изоляции на расстояние, равное 4 диаметрам винта. Зачищенные участки обезжириваются.

Потом нужно загнут их кончики так, чтобы образовались кольца.

На винт надевают элементы в следующей последовательности:

1. Пружинная шайба.
2. Стандартная шайба.
3. Колечко первого провода.
4. Еще одна стандартная шайба.
5. Колечко второго провода.
6. Гайка.

Вся эта система затягивается до тех пор, пока пружинная шайба не будет находиться в выпрямленном состоянии. В принципе, если оба провода сделаны из алюминия, то между ними можно не прокладывать стандартную шайбу.

Способы борьбы с электрохимической коррозией

Для подавления коррозионных процессов проводов можно воспользоваться двумя подходами

• блокировка доступа воздуха в зону контакта, что снижает практически до нуля интенсивность протекания химической реакции;
• физическое разделение медного и алюминиевого проводников, что полностью устраняет причину.

Любой из методов этой группы отличается высокой эффективностью и позволяет получить сросток минимальных габаритов, но технически сложен для реализации.

Поэтому в домашних условиях используют более простые подходы второй группы, для реализации которых привлекаются различные покупные элементы или просто подручные средства.

Клеммники

Клеммником называют соединитель с зажимным механизмом фиксации проводов. Отличается простотой, для установки зачищенный конец провода просто вставляют и задвигают в гнездо до упора без больших усилий. Соединяемые жилы удерживаются за счет исполнения контактов в форме конца рыболовного крючка.

Наращивание надежности соединения достигается:

• применением прозрачного корпуса, позволяющего контролировать глубину подачи проводов, рисунок 1;
• заполнением внутреннего пространства гнезда герметизирующей гелеобразной нейтральной пастой.

Рисунок 1. Клеммник с прозрачным корпусом

Зажим-орех

Зажим-орех, получивший свое название за характерную форму корпуса, относится к покупным компонентам. Конструктивно представляет собой как минимум три площадки, в зазоры между которыми вставляют оголенные концы соединяемых проводов, после чего стягивают получившуюся структуру штатными винтами.

Готовый сросток помещают в пластиковый корпус, на котором предусмотрены вводы под соединяемые провода, рисунок 2.

Рисунок 2. Зажим-орех

Демонтаж зажима и его повторное использование можно выполнять неограниченное количество раз.

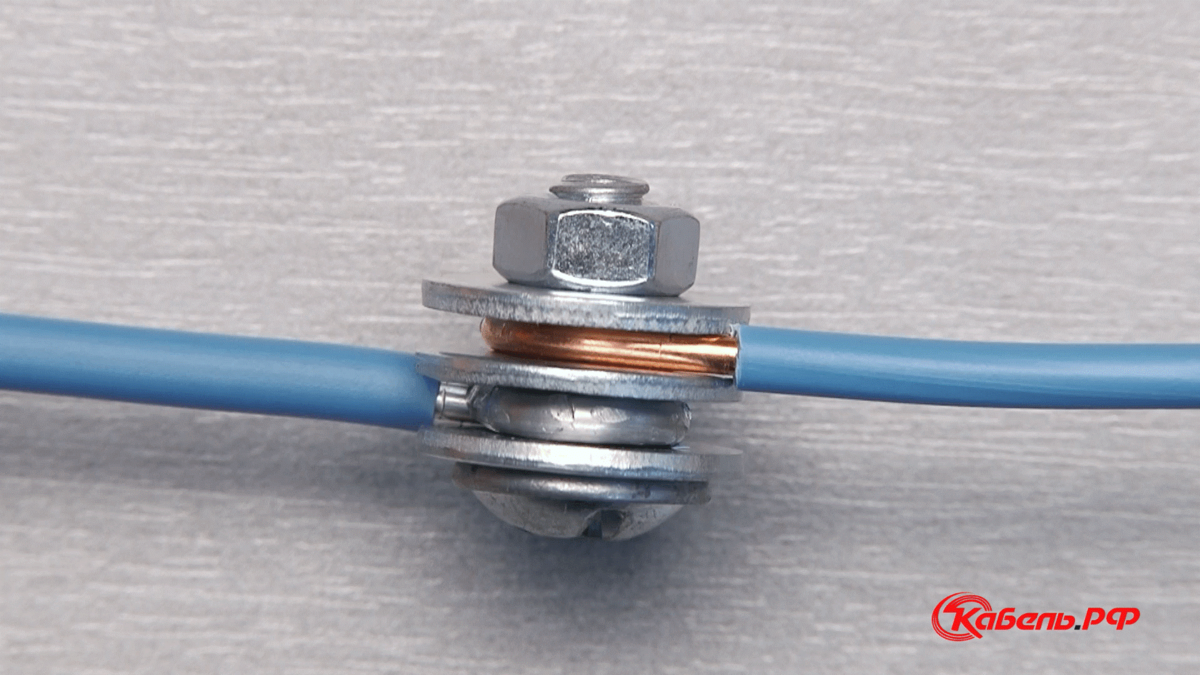

Болтовое соединение

Болтовое соединении формируют из подручных средств. Пространственное разделение меди и алюминия обеспечено стальными шайбами. Концы соединяемых проводов после удаления изоляции сгибают колечками, через шайбы, диаметр которых превышает внешний диаметр колечка, одевают на болт, после чего затягивают гайку.

Получившаяся структура изображена на рисунке 3.

Сильные стороны такого соединения – простота реализации, возможность формирования отводов, а главный недостаток – большие габариты получающегося сростка.

Рисунок 3. Болтовое соединение медного и алюминиевого проводов. Фото взято с сайта кабель.рф

Для увеличения надежности

• применяют неоцинкованные болт и шайбы;
• под гайку устанавливают гровер.

Гильзовое соединение

Реализация сростка этого типа основана на механической фиксации концов сращиваемых проводов биметаллической гильзой, рисунке 4. После ввода проводов гильзу опрессовывают, а затем при необходимости дополнительно изолируют. Сильная сторона гильзового соединения – компактность получившегося сростка.

Для увеличения надежности установочные гнезда выполняют глухими, а опрессовку производят не пассатижами, а специальным инструментом с рабочим органом круглой или шестигранной формы.

Рисунок 4. Алюмомедная гильза

Варианты соединения проводников

Основные способы соединения проводников в доме или квартире.

Для соединения проводов могут быть сделаны несколькими способами:

• сварка — наиболее надежный способ, обеспечивающий высокую надежность соединения, но требующий навыков и наличия сварочного аппарата;
• клеммные колодки — просто выполнимое и довольно надежное соединение;
• пайка — хорошо работает если токи не превышают нормативные и соединение не греется до температур, выше нормы (65°С);
• опрессовка гильзами — требует знаний технологии, специальных клещей, но соединение надежное;
• использование пружинных зажимов — wago, СИЗ — быстро устанавливаются, при соблюдении условий эксплуатации обеспечивают хороший контакт;
• болтовое соединение — простое в выполнении, используется обычно в сложных случаях — при необходимости перехода с алюминия на медь и наоборот.

Конкретный тип соединения выбирается исходя из многих факторов. Необходимо учитывать материал проводника, его сечение, количество жил, тип изоляции, количество проводников, которые будут соединяться, а также условия эксплуатации. Исходя из этих факторов и рассмотрим каждый из типов соединений.

Соединители для проводников

Так называют приспособления, облегчающие укладку электропроводки, состоящей из нескольких линий. Они бывают зажимными или винтовыми.

Муфты

Устройство имеет вид полой трубки. Его применяют при работе с кабелями сечением до 16 кв. мм. Провод в муфте закрепляют путем обжима. Устройство не используют при соединении одножильных проводов.

Клипсы

Перед введением кабеля фиксатор этого приспособления устанавливают вертикально. Перевод элемента в горизонтальное положение способствует закреплению жил. Использование клипсы позволяет добавлять дополнительные провода.

Винтовые клеммы

Элементы предназначены для совмещения проводников из разных металлов. Главным преимуществом является простота применения.

Винтовые зажимы

Используются для работы с кабелями из меди и алюминия. Для многожильных проводов они не подходят. Также зажим может способствовать обрыву алюминиевой жилы, поэтому с этим материалом его лучше не сочетать.

Силовые зажимы

В такое устройство зачищенный провод вставляется до упора. Прижимная пластина опускается, фиксируя кабель. Силовые зажимы применяются при работе с изделиями из разных металлов.

Такие элементы делают соединение прочным и надежным. Однако со временем пружина может перегреваться.

Пружинные зажимы

В качестве этих элементов применяются СИЗ-колпачки. Они помогают быстро соединить 2 проводника одного диаметра

Важно правильно подобрать размер устройства, иначе контакт будет отсутствовать

Соединительные зажимы

Существуют электротехнические и электрические виды устройств. Разница заключается в допустимой нагрузке. Провода совмещаются внутри зажимов.

Соединение электрических проводов пайкой

Соединение медных проводов при качественной пайке является самым надежным и практически не уступает цельному проводу. Все вышеприведенные примеры скруток проводов, кроме алюминиевых и мишуры, при залуживании проводников перед скруткой и последующей их пайке припоем будут надежными наравне с цельными проводами. Единственный недостаток это дополнительная трудоемкость работы, но она того стоит.

Если нужно соединить пару проводов и проводники от скрутки должны быть направлены в разные стороны, то применяют несколько другой вид скрутки.

Срастив две пары двойных проводов описанным ниже способом, удается получить компактное и красивое соединение скруткой как одножильных, так и многожильных пар проводников. Этот способ скрутки может быть с успехом применен, например, при сращивании перебитых проводов в стене, наращивания провода при переносе розетки или выключателя с одного места стены на другое, при ремонте или наращивании длины кабеля переноски.

Для получения надежного и красивого соединения необходимо подогнать длины концов проводников со сдвигом на 2-3 см.

С концов проводов снять изоляцию.

Выполнить по парную скрутку проводников. При данном виде скрутки достаточно для одножильного провода двух витков, для многожильного – пяти.

Если планируется прятать скрутку под штукатурку или в другом недоступном месте, то скрутки нужно обязательно пропаять. После пайки нужно пройтись по припою наждачной бумагой, чтобы удалить возможные острые сосульки припоя, которые могут проколоть изоляцию и торчать из нее. Можно обойтись и без пайки в случае доступности к соединению и небольшом протекающем по проводникам токе, но долговечность соединения без пайки будет на много ниже.

Благодаря сдвигу мест скрутки, изолировать каждое из соединений отдельно нет необходимости. Прикрепляем с обеих сторон вдоль проводников по полоске изолирующей ленты. В заключение нужно навить еще три слоя изолирующей ленты. По требованиям Правил электробезопасности должно быть не менее трех слоев.

Провода, срощенные и пропаянные описанным выше способом, можно смело укладывать в стену и сверху штукатурить. Перед укладкой желательно защитить соединение хлорвиниловой трубкой, одетой заблаговременно на одну из пар проводов. Я так делал неоднократно, и надежность подтвердилась временем.

Соединение проводов в распределительных коробках

Когда я въехал в квартиру 1958 года постройки и стал делать ремонт, то сразу столкнулся с миганием лампочек освещения в такт ударам молотка по стенам. Возникла первоочередная задача ремонта, проведение ревизии распределительных коробок. Вскрытие их показало наличие плохого контакта в скрутках медных проводов. Для восстановления контакта нужно было разъединить скрутки, зачистить концы проводов наждачной бумагой и скрутить заново.

При попытке разъединения столкнулся, казалось бы, непреодолимым препятствием. Концы проводов обламывались даже без приложения усилий. Со временем медь потеряла эластичность и стала хрупкой. При зачистке провода изоляцию, очевидно, подрезали лезвием ножа по кругу и сделали насечки. В этих местах провод и обламывался. Медь от колебаний температуры закалилась.

Вернуть меди эластичность, в отличие от черных металлов, можно нагрев ее до красна и быстро охладив. Но для данного случая такой прием неприемлем. Остались концы проводов длиной не более 4 см. Выбора для соединения не оставалось. Только паять.

Оголил провода паяльником, расплавив изоляцию, залудил их припоем, связал группами луженой медной проволокой и залил припоем с помощью 60 ваттного паяльника. Сразу возникает вопрос, а как пропаять провода в распределительной коробке, если электропроводка обесточена? Ответ простой, с помощью паяльника, запитанного от аккумулятора.

Так обновил соединения во всех соединительных коробках, потратив не более 1 часа на каждую. В надежности сделанных соединений я уверен полностью, и это подтвердили 18 прошедших с той поры лет. Вот фото одной из моих коробок.

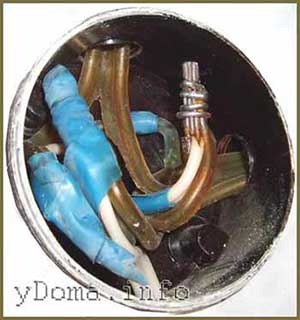

При выравнивании стен Ротбандом в прихожей и установке натяжного потолка распределительные коробки стали помехой. Пришлось все их вскрыть, и подтвердилась надежность паяного соединения, они были в идеальном состоянии. Поэтому я смело .

Практикуемые в настоящее время соединения и с помощью клеммой колодки с плоско пружинным зажимом Wago на много снижают затраты времени на монтажные работы, но сильно уступают в надежности соединениям пайкой. А в случае отсутствия в колодке подпружинивающих контактов и вовсе делают соединения в высоко токовых цепях ненадежными.

Техника безопасности

1. Соединяя провода, необходимо проявить внимательность и точно следовать эксплуатационным руководствам, которые запрещают выполнять простую скрутку (скручивать спиралью) провод из алюминия и любого другого металла (меди, алюмомеди, алюминия). Причина в том, что окисляясь, алюминий выделяет гальванический пар, который рано или поздно разорвет контакт, а искры, возникающие при прохождении через такие контакты токов большой мощности, нередко становятся причиной пожара.
2. Наиболее травмоопаснойявляется сварка алюминия – чтобы избежать неприятностей, обязательно использовать резиновые сапоги и сварочную маску.
3. В помещении, где проводится сварка, должны отсутствовать деревянные предметы – чтобы не допустить возгорание.
4. Даже деревянные полы рекомендуется накрывать железными листами.

Методы соединения алюминиевых проводов

Существует несколько способов соединения:

1. Скрутка. Большинство электриков соединяют алюминиевые провода исключительно методом скручивания, считая такой вариант наиболее надежным и безопасным, но это не так. Не все кабели в помещении могут быть соединены подобным образом, потому что часто приходиться состыковывать между собой электрические шнуры, состоящие из разных материалов и имеющие различное сечение. Практика показывает, что подобный способ соединения проводов отличается низкой степенью ненадежности и большой пожароопасностью. В то время, когда этот метод был особенно популярен, еще не существовало такого количества бытовой техники, потребляющей много энергии (ноутбуки, компьютеры, системы кондиционирования воздуха, стиральные и посудомоечные машины и т. д.). Одновременное использование энергоемких приборов существенно увеличивает нагрузку на электрическую сеть. Такого «перегруза» алюминиевые провода с малым сечением не в состоянии выдержать. Именно по этой причине на сегодняшний день метод скрутки является неактуальным.
2. Пайка. Принято считать, что это наиболее безопасный метод соединения алюминиевых проводов. Для его осуществления требуется залудить концы алюминиевых проводов. С этой целью обрабатываемую часть провода нужно густо смазать канифолью и положить на шлифовальную бумагу (шкурку). Затем, при помощи горячего паяльника, концы проводов необходимо плотно прижать к шлифовальной шкурке, постепенно добавляя канифоль.
3. Сварка. Этот метод достаточно сложен и требует определенных теоретических и практических знаний и навыков. Именно поэтому сваркой должны заниматься только опытные специалисты по сварочным работам.
4. Использование контактных зажимов. Этот способ лучше всего подходит для соединения алюминиевых проводов в домашних условиях. Чтобы правильно соединить провода между собой при помощи этого метода нужно счисть изоляцию с концов жилы примерно на 20 мм. После этого необходимо зачистить основания металла с помощью наждачной бумаги мелкой зернистости, на которую ранее был нанесен тонкий слой вазелина. Оголенной части провода потребуется придать округлую форму. Диаметр этой окружности должен быть сходным с диаметром движителя зажимной клеммы. Образовавшаяся окружность надевается на движитель и затягивается.

Использование втычных зажимов позволяет не придавать проводам округлую форму. Концы проводов/жил необходимо воткнуть в контактный зажим и затянуть с помощью винта. Использование пружинных зажимов способствует созданию стабильного электрического контакта за счет надежной фиксации жилы к блокировочному корпусу.

Соединение с медными проводами можно выполнить с помощью контактных клемм или применить метод пайки.

Важно учитывать следующие моменты:

• Чтобы самостоятельно соединить 2 провода из разных металлов, лучше всего воспользоваться контактными зажимами, потому что остальные методы являются более сложными и требуют определенной квалификации.
• После того, как работы по соединению проводов будут завершены, кабели необходимо заизолировать и поместить в специальные распределительные коробки.

Предлагаем вам познакомиться еще с рядом статей, основной темой которых является работа с электропроводом:

• Как зачистить провод.
• Как соединить провода в распределительной коробке.
• Как определить сечение провода.
• Скрытая проводка своими руками.
• Проводка в доме своими руками.
• Замена электропроводки своими руками.

Как соединить между собой алюминиевый и медный провод — проверенные способы

Согласно современным стандартам, проводка в жилых, общественных и производственных зданиях должна делаться из провода, который имеет медную жилу. Однако в некоторых старых помещениях еще можно встретить алюминиевые аналоги.

Оптимальный вариант в этом случае – полная замена электросети. Но если это нецелесообразно по экономическим или техническим условиям – можно сделать соединение алюминиевых и медных проводов между собой без ухудшения эксплуатационных качеств и безопасности.

Проблема соединения

При неправильном выполнении соединительного контакта между проводниками из различных материалов можно наблюдать интенсивный процесс окисления, и как следствие – разрушение одного из проводников. Это связано с различным значением электрохимических потенциалов, возникающих при контакте металлов различного вида.

Для сохранения целостности соединения не допускается соприкосновение материалов, у которых значение потенциала превышает 0,6 мВ.

В противном случае будут наблюдаться следующие процессы:

• Наличие паров воды в воздухе станет катализатором для начала реакции окисления. Т.е. чем выше влажность – тем быстрее произойдет разрушение металла.
• Уменьшение толщины жилы кабеля приведет к нарушению плотного прилегания проводов. Это может стать причиной потери контакта или короткого замыкания.
• Алюминий характеризуется повышенной степенью текучести. Поэтому при его разогреве из-за возникающего резистивного эффекта может произойти деформация жилы.

Во избежание этих явлений рекомендуется предварительно обработать медный провод оловянно-свинцовым припоем. Это даст возможность выбрать из нескольких видов соединения проводки меди и алюминия.

Метод скрутки

Это наименее трудоемкий и простой способов создания единой цепи из проводников. Он не требует применения специальных инструментов и расходных материалов. Его суть заключается в обвивании жил друг с другом.

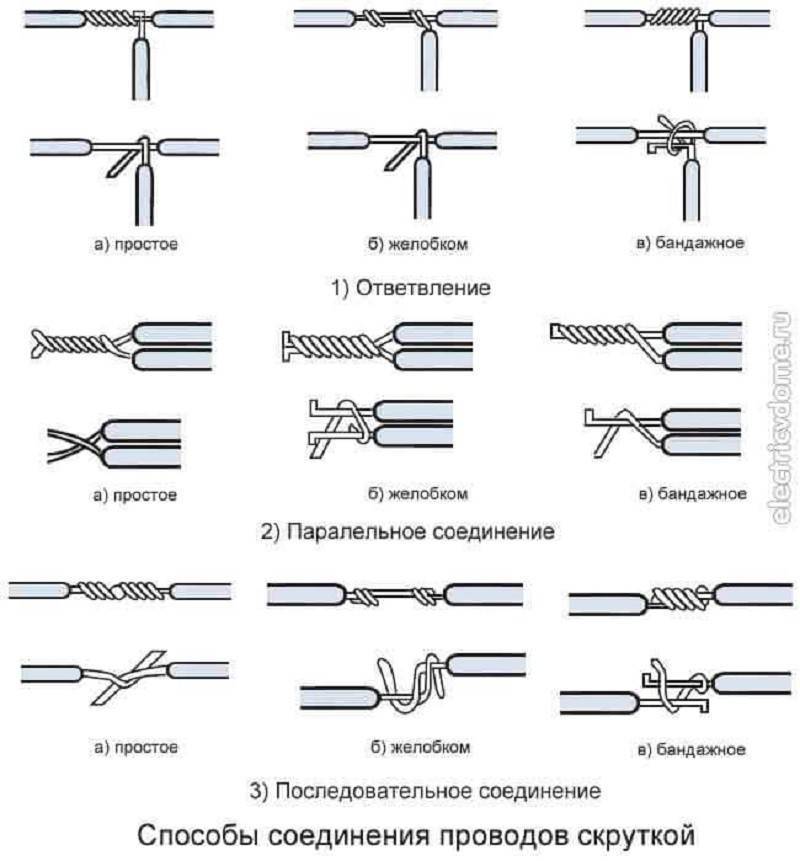

Методы скрутки проводки

Основным недостатком скрутки является возможная потеря контакта между жилами проводки. Это возникает в результате различного значения теплового расширения материалов. Именно это является причиной появления нежелательного резистивного эффекта.

Также нужно учитывать правила выполнения такого соединения. Жилы должны обвивать друг друга. Наиболее часто встречающая ошибка – когда геометрия одного провода остается неизменной, а другой образует вокруг него спираль. Такое соединение является крайне ненадежным.

Резьбовой контакт

Для проводки большого диаметра можно применить резьбовое соединение. Для этого потребуется винт, гайки и пружинные шайбы. Кабель зачищается на расстояние, равное длине окружности соединительного элемента. Затем устанавливается пружинная шайба и одна опорная гайка. Жила обматывается вокруг винта и снова устанавливается шайба.

Для лучшего контакта рекомендуется залудить концы жил. Это же в обязательном порядке необходимо сделать, если соединяются многожильные провода, типа РКГМ и подобных. Основным недостатком этого способа является низкая степень безопасности эксплуатации. Вся конструкция при подключении к электросети будет под напряжением. Заизолировать ее будет крайне трудно.

Монтажные колодки

Для формирования надежных и долговечных соединений лучше всего использовать монтажные колодки. Их корпус изготавливается из полимерных материалов, которые не проводят электрический ток. Внутри располагаются контакты, к которым присоединяются провода.

Для правильной установки необходимо зачистить монтажный конец провода на длину, равной углублению колодки. Обычно этот параметр составляет около 5 мм. Затем с помощью встроенных механизмов следует зафиксировать жилу в конструкции.

По виду соединения колодки разделяются на два типа.

• Резьбовая фиксация. Ее механизм аналогичен способу, описанному выше. Провод помещается между зажимной шайбой и винтом, расположенным на болте.
• Пружинный зажим. Для фиксации жилы необходимо установить ее зачищенный конец в монтажное отверстие. В зависимости от конструкции колодки дальнейшее крепление может быть неразъемным (одноразовым) или рычажным. Последний вариант приемлем в том случае, если впоследствии нужно будет демонтировать соединение.

Кроме этих способов для соединения медного и алюминиевого проводов нередко применяют заклепочник. Однако он не отличается высокой надежностью, так как после формирования заклепки нельзя будет регулировать степень зажима жил.

Способы соединения

Соединение проводов в коробке выполняется двумя основными способами:

• скручиванием соединяемых жил (скрутка);
• применением специальных принадлежностей. Эти соединители проводов в распределительной коробке именуются клеммниками и колодками. Все соединительные приспособления создают электрические контакты, используя винтовой или упругий зажим.

Скрутить даже несколько жил проводов, заведенных в распределительную коробку, несложно. Скрутка — это простейший зафиксированный контакт. Но простота получения результата плохо сказывается на качестве этого контакта. Основные недостатки простой скрутки следующие:

• относительно небольшая площадь контакта (особенно для жил большого сечения);
• отсутствие компенсации окисления и ослабления сжатия контактирующих жил.

Скрутка проводов
Обычная скрутка

Поэтому обычная скрутка должна применяться только при незначительных электрических нагрузках в пределах 100–300 Вт. Перед тем, как соединить провода в распределительной коробке, надо правильно определить длину контакта жил. Если нельзя точно спрогнозировать, какие по силе токи будут проходить через скрутку, ее качество необходимо улучшить одним из следующих способов:

покрыть припоем (пропаять);

Пропаянная скрутка

сварить жилы.

Улучшение качества скрутки сваркой

Кроме сварки и пайки часто используются специальные принадлежности, которые фиксируют контакт жил. Из них можно

применить опрессовочный колпачок, навинчиваемый на скрученные жилы.

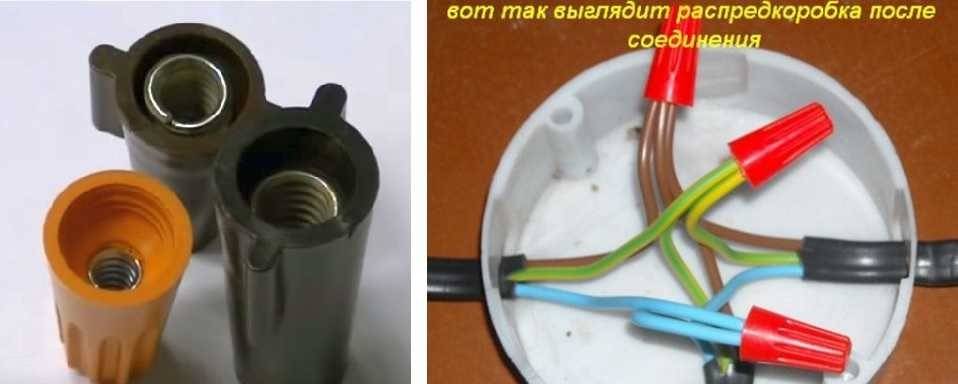

Вид распредкоробки после соединения
Фиксация колпачком скрученных жил

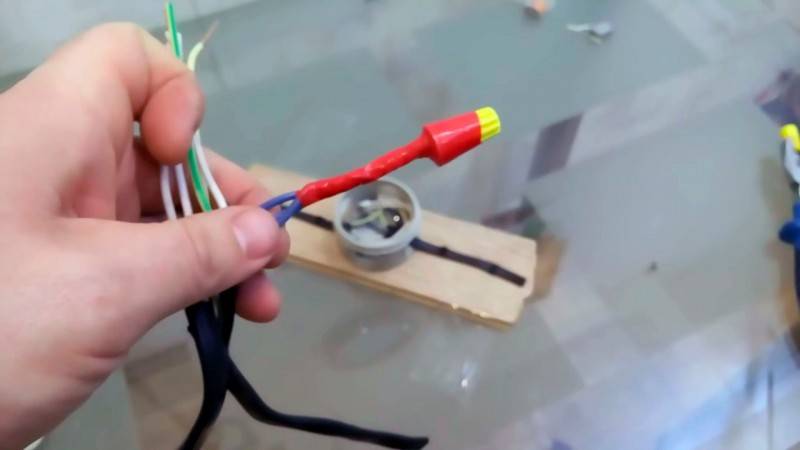

Колпачок называют также соединительный изолирующий зажим — СИЗ

Если надо монтировать мощный потребитель электроэнергии, допускается применение колпачков и длинных скруток, сформированных с их помощью. Как это делается, показано далее на изображениях.

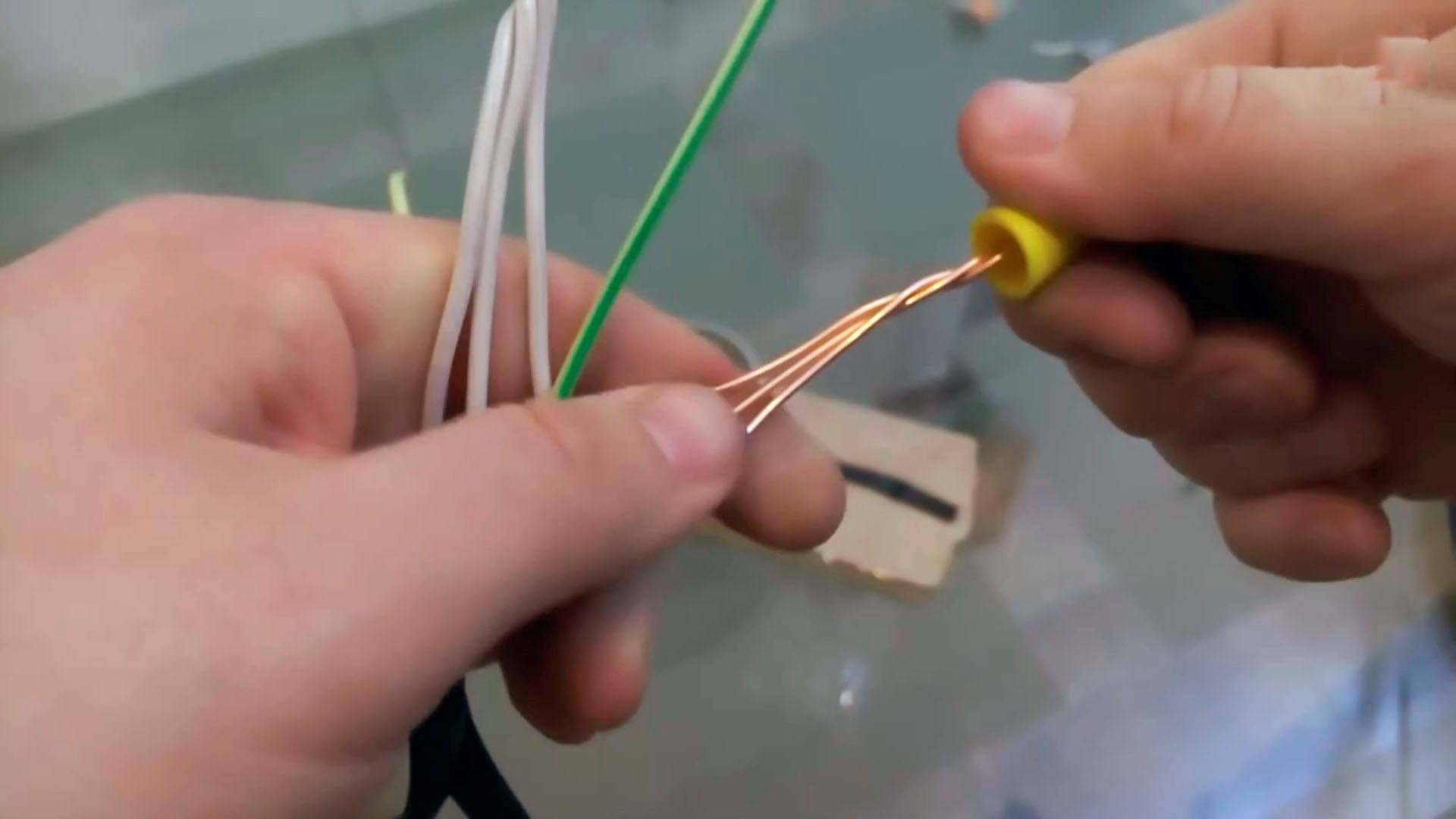

Накручивание колпачка
Провода засовывают в колпачок
Провода фиксируют изолентой
Конечный вид заизолированных проводов

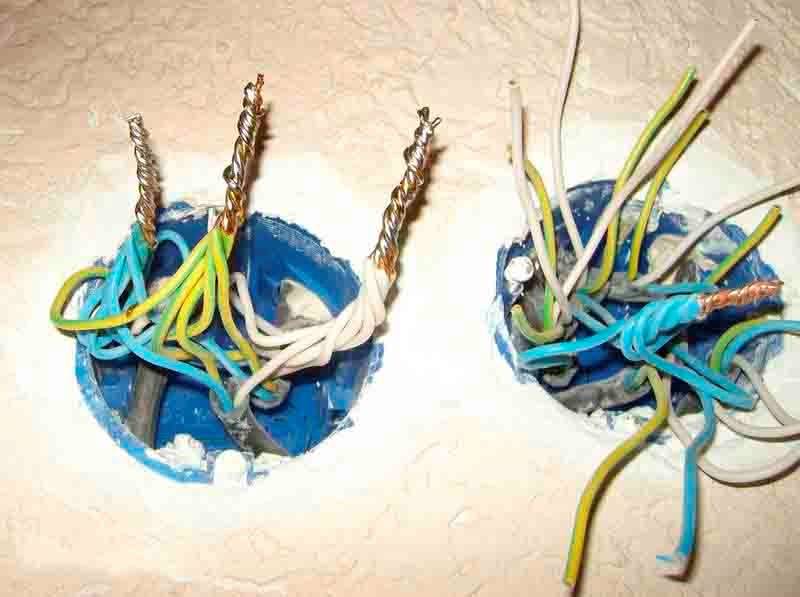

Правильная скрутка проводов

Воспользоваться гильзой, обжимающей либо скрученные, либо ровные жилы;

Еще один вариант соединения проводов

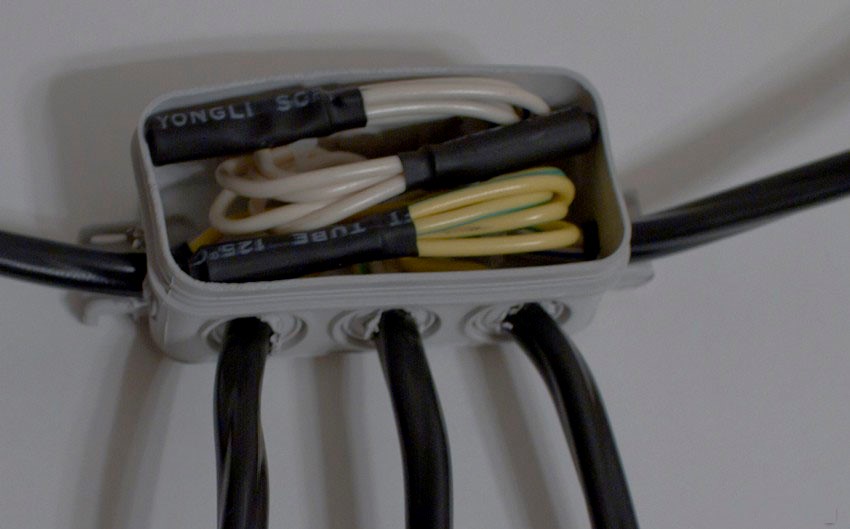

Провода, уложенные в коробку
Так все должно выглядеть

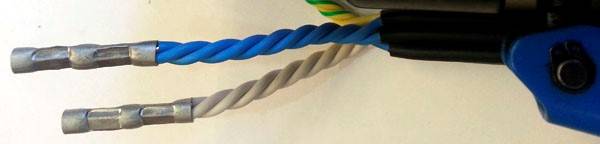

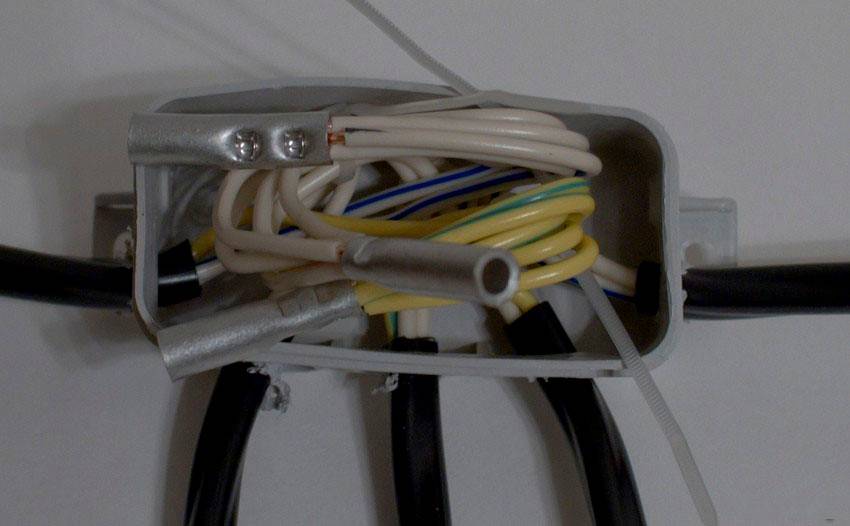

Использование гильз

использовать наконечники;

Использование наконечника

соединить жилы клеммной колодкой;

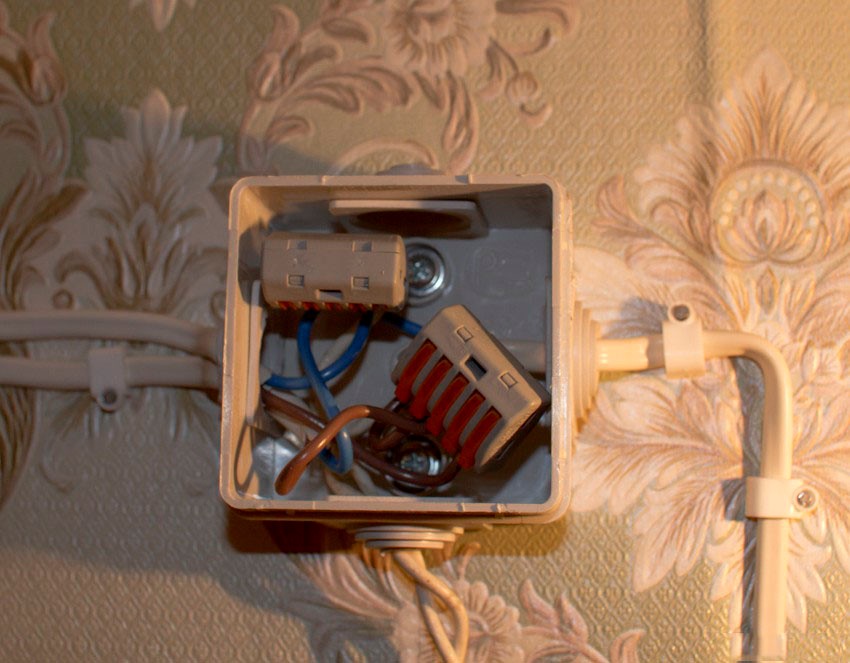

Клеммные колодки в распределительных коробках

использовать клеммники подходящей конструкции.

Соединение клемм
Различные типы клемм
Клеммники в распределительной коробке
