Утепление газоблоков с обкладкой из облицовочного кирпича
Дом из газобетона с облицовкой кирпичом следует обязательно утеплить. Это необходимо не только для идеального сохранения тепла в здании, но и для повышения характеристик эксплуатации. Итак, существует несколько вариантов утеплителя и каждый стоит рассмотреть отдельно:
Керамзит – представляет собой насыпной утеплитель, в состав которого входят гранулы обожженной глины.
Минеральная вата – включает в себя минеральные волокна. Строители рекомендуют отдавать предпочтение тому варианту, что производится в плитах
Важно: минеральная вата быстро пропитывается влагой, а значит, ей нужна гидроизоляция.
Базальтовая вата – в ее основу включены волокна горных пород. Утеплитель отличается высокой стойкостью к огню и влаге, прекрасно пропуская через себя воздух
Такая вата – это удобный вариант для заполнения открытого пространства между двумя стенами.
Пенофол – это синтетический фольгированный материал. Он имеет маленькую толщину, что очень актуально, когда между обшивкой и стеной слишком маленький проход.
Пенополистирол –бюджетный вариант, но в тоже время он не пропитывается влагой. Форма выпуска – плиты, за счет чего легко прикрепляется на стену. Интересно то, что это самый популярный материал при утеплении газоблоков.
Существует определенный порядок монтажа утеплителя, зависящий от типа материалов. Все виды, за исключением керамзита, монтируются перед тем, как делать облицовку. Вату и пенопласт фиксируют при помощи специальных дюбелей-зонтиков из пластмассы. При теплоизоляции керамзитом, его при необходимости можно досыпать в процессе создания облицовки.
Разметка
Разметка для кладки первого ряда газоблока.
Кладку стен осуществляют лишь после полной разметки строительных изделий.
Разметку осуществляют по осям всех поверхностей будущего фасада. После этого берется материал, доставляется на место монтажа и распределяется по выбранным осям. При выполнении процедуры перевязывания применяют неполномерный материал, который будет расположен на углах.
Из этого следует, что сначала нужно сделать нарезку изделий.
Выполнить это не трудно, ведь нарезка выполняется пилой либо ножовкой. Дабы все конструкции были ровно обрезаны, стоит при разметке воспользоваться специальной линейкой. Предварительно подготовить необходимо и те материалы, которые в дальнейшем будут армировать.
Технология установки
Перед началом установки гибких связей (что означает — перед началом облицовки дома кирпичом) следует определиться с их размером и количеством.
Размер определяется сложением толщины утеплителя с величиной вентиляционного зазора плюс двойная глубина закладки, например:
L = 90 + T + 40 + 90= 220 + T
- где L — длина анкера.
- T — толщина утеплителя.
- 90 и 40 — соответственно глубина анкеровки (закладки) и величина вентиляционного зазора. При толщине утеплителя 50 мм потребуются анкера длиной 270 мм.
Установка гибких связей производится по определенной схеме. Максимальное расстояние между анкерами — 60 см по горизонтали и 50 по вертикали. На практике они устанавливаются чаще, на 1 м2 стены в среднем уходит от 5 шт гибких связей для газобетона и от 4 шт. для кирпичных несущих стен.
Количество элементов можно узнать в проектной документации, но при отсутствии доступа к ней (например, во время покупки) можно просто подсчитать площадь стен и приобрести материал с некоторым запасом.
Порядок установки гибких связей в газобетоные стены таков:
- По установленной схеме размечаются центры отверстий, соответствующие по высоте междурядным промежуткам облицовочного кирпича.
- Сверлом или буром перфоратора диаметром 10 мм делается отверстие глубиной не менее 90 мм (обычно делают 100 мм).
- Пыль из отверстия следует удалить при помощи специальной груши, прилагающейся к набору гибкой арматуры вместе с ключом для завинчивания анкеров.
- Анкер вставляется в отверстие на всю длину гильзы, специальным ключом закручивается до упора.
- При помощи пластиковой шайбы-фиксатора прижимается утеплитель.
- Свободный конец гибкой связи закладывается между рядами облицовочного кирпича.
- Вокруг дверных или оконных проемов, у парапетов и деформационных швов, а также по углам здания устанавливаются дополнительные гибкие связи с шагом в 300 мм. Расстояние до проема по вертикали — 160 мм, по горизонтали — 120 мм.
Статья по теме: Опирание монолитного перекрытия на кирпичную стену
В первом случае появляется возможность более прочного соединения анкера со стеной, заделки отверстий раствором. При этом, монтаж утеплителя осложняется необходимостью прокалывать материал стержнями, торчащими из стены, что может послужить причиной перекоса или образования щелей.
Второй вариант проще, но требует тщательного подбора сверла для максимально плотной установки анкеров в стену, поскольку уплотнить соединение раствором в этом случае весьма проблематично.
При возведении стен с непаропроницаемым утеплителем (пенопласт, пенополиуретан) с одновременной облицовкой, рекомендуемая последовательность действий меняется:
- Закладывается гибкая связь.
- Возводится наружный облицовочный слой на высоту установки следующего анкера.
- Монтируется утеплитель.
- Производится кладка основной стены.
- Устанавливается следующий анкер.
- Далее процесс продолжается в том же порядке.
Такая методика применяется ввиду отсутствия вентиляционного зазора, что позволяет одновременно строить все слои стены.
Если гибкие связи устанавливаются в стены с вентиляционным зазором, также рекомендуется вести кладку с опережением облицовочного слоя:
- Устанавливается связь.
- До уровня следующего анкера строится наружная стена.
- До уровня следующего анкера строится внутренняя стена.
- В промежуток между ними устанавливается утеплитель.
- Закладывается гибкая связь, утеплитель при помощи шайбы-фиксатора прижимается к несущей стене.
- Процесс повторяется снова.
Такой вариант годится только при одновременной стройке стен и облицовки, при отделке готового дома следует использовать самый первый вариант.
Как обложить здание, пребывающее в эксплуатации
Рассмотрим вариант, как обложить газобетон, если сооружение давно введено в эксплуатацию. В такой ситуации потребуется выполнить дополнительные мероприятия, связанные с обустройством фундаментной ленты, на которую будет установлен декоративный кирпичный слой. Тип фундаментной основы значения не имеет, но он должен выдерживать массу кладки, все нагрузочные воздействия дополнительного характера.
Если плотность грунтового состава позволяет, сплошную ленту разрешается не бетонировать – достаточно возвести столбчатое основание или установить винтовые опоры, соединив их ростверковой линией из железобетонных балок.
Гибкие связи в таком случае фиксируются дюбелями. При наличии возможности лучшим вариантом будет устройство сквозных отверстий, в которые вставляются прутья, фиксируемые с обратной стороны шайбами. Допускается посадка связей на клеевой раствор с отверстия слепого типа.
Варианты проводимых работ
Армирование перегородок из кирпича зависит от того направления нагрузки веса, который воздействует на строение.
армирование перегородки фото
Выделяют следующие виды:
- горизонтальное;
- вертикальное;
- поперечное.
Каждое из них имеет особенности в исполнении. Выражаться это будет в следующем:
- Использование первого типа повышает устойчивость всей строящейся конструкции. Чаще всего его используют в сейсмоопасных районах.
- Вертикальное армирование кирпичной кладки выполняют при помощи расположенных в строго предписанном инструкцией порядке металлических прутьях. Их диаметр, чаще всего, не будет превышать 15 мм.
- Как армировать кирпичную кладку у колонны или другие сложные проемы? Для этого было придумано их поперечное усиление. Здесь используется сетка или подобный материал. Такой подход будет препятствовать разрушению кирпича и укрепит поверхность во всех имеющихся направлениях. Срок эксплуатации всего дома, естественно, улучшиться. Все эти факторы делают этот метод самым популярным.
Основные виды и маркировки гибких связей
Гибкие связи могут различаться по типу использования:
- Для перпендикулярно примыкающих внутренних стен. Имеют форму перфорированной полосы, прикрепляемой в согнутом состоянии к несущей стене и закладываемой в междурядные промежутки кладки примыкающей стены. Изготавливаются преимущественно из нержавеющей стали, поскольку специфика внутренней эксплуатации не угрожает образованием мостиков холода.
- Для трехслойных стен с утеплителем и наружным облицовочным слоем. Это рассматриваемые анкерные стержни из полимерных материалов с песчаным нанесенным покрытием.
Маркировка гибких связей полностью отражает параметры стержня:
БПА — 300-6-2П
- где БПА — базальтопесчаная арматура.
- 300 — длина анкерного стержня.
- 6 — диаметр.
- 2П — 2 песчаных анкера.
Иногда в маркировке прямо указывается тип материала несущих стен, для которых предназначен данный анкер, например:
СПА -250-6-газобетон.
- СПА — стеклопластиковая арматура.
- 250 — длина стержня.
- 6 — диаметр.
- Газобетон — материал несущей стены. Указание материала обычно свидетельствует о наличии на одном конце пластиковой гильзы, устанавливаемой по типу дюбеля в несущую стену. Газобетон — довольно мягкий материал, и обычные методы установки для него не годятся.
Особенности облицовки
Облицовка кирпичом включает в себя ряд последовательных этапов, о которых необходимо помнить при выборе одного из вариантов отделки.
Первое, о чем стоит позаботиться перед облицовкой, — это надежное основание для кладки кирпича
Утепление
Если предполагается проводить утепление, то целесообразно заранее определиться с выбором подходящего материала. В настоящее время наиболее распространена следующая продукция:
- Минеральная вата. Этот вариант пользуется большой популярностью за счет приемлемой цены и положительных качеств. Помимо утепления, материал создает слой дополнительной звукоизоляции. Необходимо учитывать, что для обкладки лицевой стороны дома лучше отдавать предпочтение плитным разновидностям. Дело в том, что минеральная вата в рулонах подвергается более значительной усадке.
- Пенополистирол. Отличный материал, наибольшей востребованностью пользуется его разновидность под названием «пеноплекс». Применение этого изделия для утепления газобетонных стен, в отличие от предыдущего варианта, не составляет особого труда.
- Пенофол. Часто можно встретить мнение, что эта продукция отлично подходит для того, чтобы утеплить дом из газобетона. В действительности, из-за фольги нарушается парообмен, что может негативно сказаться на надежности строения.
Необходимость дополнительного слоя утеплителя зависит от многочисленных факторов, в первую очередь следует обратить внимание на особенности климата. Рекомендуемая толщина материла должна варьироваться от 10 до 13 см
Пароизоляция
Пароизоляция нужна в тех случаях, когда укладывается теплоизоляционный материал, она обеспечивает защиту от пагубного воздействия влаги. Для этого процесса могут применяться различные виды изделий:
- Полиэтиленовая пленка. Достоинства такого варианта заключаются только в его низкой стоимости и малом весе. Отрицательных моментов намного больше: главное – поверхность не может дышать.
- Парозащитная мембрана. Считается отличным решением. Особенностью такого материала является проникновение водяного пара в одном направлении, поэтому при монтаже большое значение имеет правильность установки.

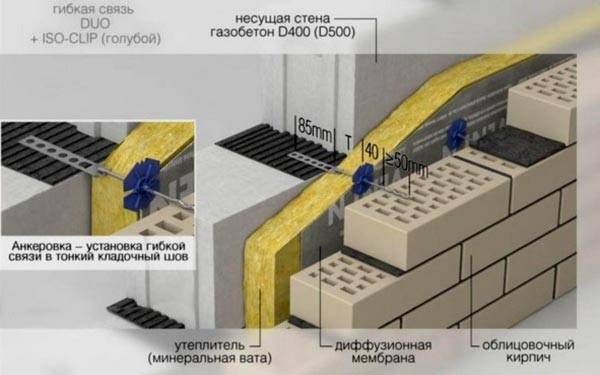

Утепление стен с использованием диффузионной мембраны
Крепление декоративной кладки
Большое внимание требуется уделять креплению облицовочного кирпича к газобетону. Для этого в обязательном порядке используются материалы, которые создают гибкие связи
Могут применяться следующие варианты: специальные плоские закладные анкеры, забивные анкеры для газобетонных конструкций и обрезки обычной арматуры.
Наиболее приемлемым вариантом является установка гибких связей на этапе монтажа газобетонных стен. То есть они делаются заранее, что обеспечивает более легкую работу в дальнейшем. Если эта манипуляция не была проведена, то анкеры устанавливаются путем забивания по заранее размеченным местам.
Существуют особенности укладки арматуры:
- Штыри размещаются не реже, чем через 3 ряда газобетонных блоков или 5 рядов кирпичной обвязки.
- Детали арматуры монтируются на расстоянии не более одного метра друг от друга.
- Для дополнительной надежности в рядах, на которые попадает арматура, укладывается проволока или тонкая сетка.
Укладка арматуры Таким образом, при помощи этих приспособлений удается повысить долговечность кирпичной отделки.
Достоинства стены из газобетона, обложенной кирпичом
Чем облицевать дом? Это не самый простой вопрос, особенно если речь идет об объекте, стены которого выполнены из газобетона. Использование кирпича для этого мероприятия имеет ряд неоспоримых преимуществ:
- Газобетон обладает высокой паропроницаемостью, а значит, наружная облицовка не должна нарушать этот процесс. Это достигается за счет выбора оптимальной разновидности кирпича и применения определенной технологии укладки.
- Защита от пагубного воздействия окружающей среды. Действительно, фасад здания подвергается различным разрушающим факторам, а кирпичная облицовка полностью нивелирует влияние, создавая надежную и долговечную поверхность.
- Хорошая декоративная составляющая. Получаемое покрытие отличается презентабельным внешним видом, который не меняется по прошествии долгого времени.
Облицовка кирпичом может выполняться с предварительным утеплением стен или без теплоизоляционного материала
Следует учитывать, что укладка кирпича вплотную к газобетонной стене недопустима. Материалы имеют разную величину линейного расширения, что приводит к порче декоративного покрытия. Конечно, такой вариант нельзя исключать для объектов, которые не отапливаются в зимний период.
Расход материала и выбор смеси
Перед началом кладки нужно провести подготовительные работы и выбрать камень. Для облицовки подойдут пустотелые и полнотелые кирпичи. В процессе укладки понадобятся следующие строительные инструменты и материалы:
- смесь для кладки;
- материал для устройства теплоизоляционного слоя;
- арматурные прутья;
- мастерок;
- молоток;
- гидроуровень;
- рулетка.
Для укладки кирпича на газобетон применяют специальные клеящие смеси. Клей пропускает пары. Наносить такие составы сложно, поэтому их часто заменяют цементным раствором. Расход количества кирпичных блоков подсчитывают с учетом толщины отделки. Внешнюю облицовку производят слоем в 1 кирпич. Если отделочный камень крепят с помощью пескобетона, выбирают оптимальную толщину в 0,5 камня. Процесс определения расхода кирпича состоит из нескольких этапов. Для этого требуется:
- Определить количество материала на 1 м² кладки.
- Посчитать площадь участков для отделки.
- Умножить два значения.
- Добавить к получившемуся количеству еще 10%, чтобы можно было заменить испортившиеся камни целыми из одной партии.
Виды и особенности
Стержни изготавливают из разных материалов. Исходя из этого различают два вида гибких связей:
- из композитных полимерных материалов;
- из нержавеющей стали.
Полимерные стержни бывают базальтопластиковые и стеклопластиковые. Гибкие связи из базальта, например «Гален», имеют два анкера с напылением из песка с двух сторон. Их используют для кирпича, так как песчаное напыление хорошо схватывается с раствором и защищает поверхность стержня от щелочной среды цемента. Стеклопластиковый вид применяют для газобетона. На одном конце такого стержня есть пластиковая гильза, которую вставляют в несущую конструкцию по типу дюбеля.
С помощью таких приспособлений можно избежать появления мостика холода.
Особенность гибких связей состоит в том, что они не подвержены коррозийным повреждениям и остаются целыми даже при частых изгибах. Гибкие базальтовые связи для кладки препятствуют созданию «мостиков холода» за счет низкого уровня передачи тепла, не утяжеляют облицовочную конструкцию благодаря малому весу, и имеют высокую огнеупорность. Стержни из нержавейки имеют более низкую теплопроводность, чем оцинкованные закладные элементы.
Как выбрать способ резки?
Способ выпиливания выбирается в зависимости того является ли стена монолитной, выполнена из плит или панелей:
- Для того чтобы сделать оконный или дверной проем в бетонной стене или расширить существующий, используют режущие алмазные приспособления, которые закрепляются в разных видах оборудования.
- Стены здания из монолитного бетона держатся из железобетона, поэтому нагрузка на них минимальна. Произвести новый проем для двери или окна можно при помощи алмазных приспособлений.
- Если дом панельный, то на стены нижних этажей идет очень большая нагрузка, поэтому делать дополнительные проемы в таких домах разрешается только на верхних этажах. Для резки используют такое оборудование, при работе которым отсутствуют вибрации, с алмазными дисками, пилами и сверлами.
Способы облицовки газобетона кирпичом
Производители ячеистых блоков считают, что облицовка кирпичом – вполне приемлемый вариант декорирования фасада. Процесс выполняется несколькими способами:
- кладка без зазора;
- устройство невентилируемого зазора;
- устройство вентилируемого зазора.
По каждому варианту отделки есть рекомендации и правила. Кроме того, необходимо учитывать возможные негативные последствия своего выбора.
Многослойная конструкция без зазора
Устройство кладки без зазора – приемлемый вариант для зданий, неотапливаемых в зимний период. В остальных случаях придется столкнуться с такой проблемой, как перемещение точки росы на внешнюю сторону стены. Это означает намокание и промерзание наружной стены на 1/3. Со временем процессы замерзания-оттаивания разрушат газобетон.
Почему происходит намокание стены? Причина в несоблюдение строительного правила СП 23-101-2004, требующего размещать материалы многослойных конструкций с увеличением паропроницаемости изнутри наружу. В данном случае газобетон имеет более высокий показатель проницаемости пара по сравнению с кирпичом. Это приводит к нарушению нормального влажностного состояния ограждающей конструкции.
Влажный пар, который концентрируется внутри дома, легко проходит газобетон, но сталкивается с низкой проницаемостью кирпича, поэтому конденсируется на поверхности стены. Задерживаясь в месте разделения слоев, влага приводит к следующим последствиям:
- повышается теплопроводность конструкции;
- замерзающая вода постепенно ослабляет и разрывает газобетон.
Устройство зазора без вентиляции
Один из способов, которым выполняется облицовка газобетона, это ведение кладки с промежутком в 40 мм, без отверстий для вентиляции. Такой метод рекомендован исключительно для зданий без отопления. В домах с круглогодичным проживанием водяной пар из помещения будет выходить в зазор многослойной конструкции, но из-за отсутствия вентиляции будет стекать вниз. Повысится влажность ячеистых блоков, они начнут сильнее пропускать тепло. Поэтому использование многослойной конструкции с невентилируемым зазором оправдано для зданий, не требующих отопления.
Облицовка кирпичом стен из газобетона с вентилируемым зазором
Такой способ можно считать правильным и целесообразным. Ширина промежутка между слоями конструкции составляет примерно 40 мм. Система вентиляции обеспечивается созданием специальных отверстий – продухов в толщине облицовки. Их формируют, оставляя зазор без раствора в 10-12 мм между торцами кирпичей, либо используют специальные вентиляционные коробочки для швов.
Чтобы создать циркуляцию воздуха, отверстия выполняются в первом и предпоследнем ряду отделки. Их площадь должна соответствовать параметрам, заложенным в пункте 8.14 СП 23-101-2004: 75 кв. см отверстий на 20 кв. м стены. Продухи в нижней части облицовки выполняются под наклоном, позволяющим отводить конденсирующуюся влагу.
Здания высотой более трех этажей требуют устройства рассекателей воздушного потока. В качестве них используются перфорированные перегородки в количестве 1 штука на 3 этажа.
Основные этапы монтажа пластикового окна в стену из газобетона
Начнем с того, что при монтаже ПВХ окна невозможно ответить на вопрос, какой из двух способов крепления лучше. Можно сказать только одно, что в случае установки конструкции с помощью пластин, работы буду проходить гораздо быстрее.
Основные этапы работ по монтажу ПВХ окна:
Желательно фиксацию производить по диагонали, то есть, сначала фиксируется один верхний угол, затем один нижний с другой стороны.
Заключительным этапом установки ПВХ окна можно считать его крепление в любом месте, после диагональных фиксаций. Далее будет производиться установка подоконника и отливов с последующей герметизацией.
Виды
Внутренние стены строения всегда имеют практически идеально стабильную температуру, из-за того, что на них не влияют внешние погодные условия. Однако, облицовочная (наружная) стена легко может нагреваться в тёплое время до + 700 градусов Цельсия, охлаждаться в зимний период до минуса 400 градусов. Такие температурные перепады между внутренней и внешней стеной приводят к тому, что изменяется геометрия внешней облицовки.
Гибкие связи в этот момент позволяют сохранить целостность конструкции и избежать трещин. Армирующие анкеры отлично гнутся, выдерживают растяжение и обладают высокой коррозионной стойкостью. Эти стержни не создают мостиков холода при низкой теплопроводности. Такие характеристики позволяют добиться высокой надёжности и длительного срока эксплуатации здания.
Конструкция представляет собой фигурный стержень из металла длиной от 20 до 65 см. Эти детали позволяют связать между собой все элементы стены, в том числе и облицовочный кирпич и газобетон. Размер выбираемой связки зависит от строительных особенностей, применённых при возведении конкретного здания. Так, для домов не выше 12 метров рекомендуют использовать стержни с сечением в 4 миллиметра. Для более высоких сооружений, подходят металлоконструкции с сечением в 6 миллиметров.Гибкая связь также имеет на обоих концах утолщение, выполненное из металла. Это необходимо для более надёжного крепления конструкции, так как они играют роль анкеров, которые прочно фиксируются в швах кирпичной кладки. Песчаные крепежи отлично сочетаются с раствором, применяемым для устройства швов между кладкой. Он обеспечивает крепкую фиксацию гибкой связи. Стены дополнительно защищаются от коррозии.
Строительный элемент применяют для стен с классической кирпичной кладкой, газоблоков и облицовочного кирпича. Производится несколько видов стержней.
Базальтовые
Этот композитный материал обладает небольшим весом и при этом выдерживает высокую нагрузку. Такую продукцию, например, производят в России под торговой маркой «Гален». Она имеет самый низкий вес и не создаёт дополнительной нагрузки на фундамент дома.
Стальные
Изготавливаются из углеродистой стали и обладают высоким уровнем защиты от коррозии. Наиболее популярны у профессиональных строителей гибкие связи Bever производства Германии. Для защиты от ржавчины покрываются специальным составом из цинка.
Стеклопластиковые
Лишь немногим уступают базальтовым стержням по некоторым характеристикам. Так, они менее упруги, но обладают хорошей прочностью на растяжение. Не подвергаются коррозии.
Металлические
Изготавливаются из нержавеющей стали. Эти гибкие связи способны образовывать мостики холода, поэтому их применяют только с утеплителем.
Выбор того или иного вида материала зависит от конкретных условий, в которых будет производиться монтаж, а также от компонентов, контактирующих с обвязкой.
Как закрепить облицовку к несущей кирпичной стене дома.
Вопрос: Построили дом из кирпича( основная стена в 1.5 кирпича), потом обшили дом утеплителем (базальтовая плита толщина 150мм) ,при этом никакой привязки для облицовочного кирпича не вывели.
Начали класть облицовочный кирпич, при этом в плотную к утеплителю ,а про привязку облицовочного кирпича сказали- просверлим основную стену на сквозь ,протащим пруток металлический и стой стороны загнем.
Можно ли класть облицовочный кирпич вплотную к утеплителю базальтовому? Можно ли так привязывать облицовочный кирпич к стене?
Ответ: К сожалению, вы не указали, как вы утеплили наружные стены дома базальтовой плитой, в один слой, в два или в три, чем крепили утеплитель к стенам. Если в один слой плитой толщиной 150 мм, то это не очень удачный вариант, потому что для предотвращения возникновения «мостиков холода» надо утеплять стены перекрестным методом: первый слой – закрепляем плиты вертикально , а второй слой –горизонтально. Таким образом, мы перекрываем стыки плит и брусья обрешетки верхним слоем утеплителя.
Статья по теме: Обшивка стен бани изнутри
Это плохо, что строители не вывели при кладке стен гибкие связи для установки облицовочного материала, но не смертельно. Можно применить для этого мягкую увязочную проволоку, но ни в коем случае не жесткие прутки арматуры— основная стена и облицовка должны работать на сжатие и расширение независимо друг от друга ,поэтому между ними и устанавливают «гибкие связи». Сегодня строительный рынок предлагает очень широкий выбор пластикового крепежа для этих целей(см.рисунок). Очень просто закрепить их в кирпичной кладке вашей стены- сверлите отверстия сквозь слой вашего утеплителя в стене, вставляете арматурные анкеры со специальным пластиковым крепежом фиксирующим утеплитель. Эти пластиковые «парашюты» очень хорошо прижимают утеплитель к стене, тем самым уменьшается влияние «мостиков холода» в вашей конструкции.
Особое внимание при облицовке здания кирпичной кладкой необходимо обратить на устройство воздушного зазора между облицовкой и утеплителем. Сущность данного вентилируемого зазора состоит в том , что бы обеспечить надежную работу конструкции из слоистой кладки. Для нормальной и надежной работы такой системы паропроницаемость каждого слоя должна увеличиваться от внутреннего к внешнему
В такой слоистой системе обеспечить это без воздушного зазора невозможно, так как паропроницаемость утеплителя лучше ,чем кирпича и если зазора не будет водяные пары просто будут заперты в утеплителе и будут оседать на несущей стене, а утеплитель просто не будет выполнять свое функциональное назначение
Для нормальной и надежной работы такой системы паропроницаемость каждого слоя должна увеличиваться от внутреннего к внешнему. В такой слоистой системе обеспечить это без воздушного зазора невозможно, так как паропроницаемость утеплителя лучше ,чем кирпича и если зазора не будет водяные пары просто будут заперты в утеплителе и будут оседать на несущей стене, а утеплитель просто не будет выполнять свое функциональное назначение.
Зазор между утеплителем и облицовкой устанавливают шириной не более 4-5см, этого достаточно, чтобы водяные пары удалялись из утеплителя. Зазоры бывают воздушными и вентилируемыми. Вентилируемые- это когда в нижней части кладки и под фронтоном в облицовке делают продухи, но тогда облицовка не участвует в системе теплоизоляции здания, а в случае замкнутого пространства- вся слоистая система является теплоизоляцией для дома. Так что воздушный зазор между утеплителем и облицовкой в вашем случае обустраивать необходимо. Удачи
Конструкция стены из газобетона с облицовкой кирпичом
Всего существует четыре технологических варианта исполнения облицовки по газобетону. Два из них предусматривают вентиляционный зазор, а два обходятся без него. При этом утеплитель может присутствовать в пироге стены или теплоизоляция не предусматривается. Представим эти четыре схемы, и прокомментируем их с точки зрения теплоэффективности и экономичности стен.
Вариант 1 – с зазором, но без утеплителя
Способ предполагает возведение стенки в полкирпича параллельно основной из газобетона, с закладкой в междурядное пространство армирующей сетки (когда кладка производится одновременно) или анкеров, если приходится облицовывать уже готовые стены.
Казалось бы, чего проще: воздух является хорошим теплоизолятором и не требует дополнительных расходов. По идее, вариант должен получиться выгодным – но так ли это?
Воздушный зазор имеется, а утеплителя нет
Вот основные недостатки такой облицовки:
- Чтобы теплозащита получилась качественной, толщину прослойки воздуха требуется рассчитывать, как и в случае с любым другим теплоизоляционным материалом. Чересчур активный воздухообмен тёплого воздуха с холодным вообще не даст никакого эффекта.
- В отсутствие в пироге теплоизоляционного материала, стены приходится проектировать более толстыми. Следовательно, опорная база для стен должна быть более широкой, что повлечёт увеличение расходов на фундамент и анкеровку кладки.
- Ничем не заполненные, образованные двумя стенками колодцы, заселяются насекомыми и грызунами, от которых даже установленные на продухи сетки не всегда спасают.
Вариант 2 — пирог стены из газобетона с облицовкой кирпичом, утеплением и вент зазором
Это лучший вариант структурирования стены, при котором в её пироге присутствует и вентиляционный зазор, и утеплитель. Применяют этот способ при использовании любой разновидности минеральных ват, отличающихся высокой паропроницаемостью.
Структурирование стены с минераловатным утеплением
Если учесть, что повышенная паропроницаемость характерна и для газобетона, то эти два материала «нашли друг друга». Себестоимость стен при таком раскладе получается выше, но расчётная толщина меньше.
Мнение эксперта Виталий Кудряшов строитель, начинающий автор
Задать вопрос
Примечание: Сегодня усиленно рекламируют такой утеплитель, как вспененный полистирол. Не станем оспаривать его достоинств, однако отметим, что для образования вентзазора нужна специальная опалубка. Вкупе с высокой ценой оборудования для заливки, себестоимость стен возрастёт почти вдвое.
Вариант 3 – утеплитель есть, но без вентиляции
Отсутствие воздушного промежутка под облицовкой утепляемой стены возможно только когда применяется листовой полимерный материал (пеноизол, ЭППС, ЭППУ) или пеностекло.

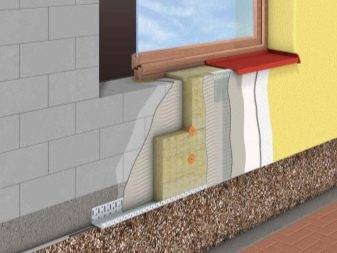

Вариант с утеплителем без вентиляции
При этом характеристики стен нисколько не ухудшаются, а их толщина ещё уменьшается, что даёт выгоду на устройстве фундамента.
Вариант 4 – можно ли газоблок облицовывать кирпичом без вентзазора
Четвёртый вариант конструирования стены предполагает простую облицовку без утепления и устройства вентилируемого промежутка. Многие, кто строит дома самостоятельно, применяют этот способ, не понимая, что он не обеспечит стенам ни теплоизоляционные свойства, ни той самой долговечности, о которой говорилось выше. Почему?
Укладка кирпича вплотную, без зазора
- В отапливаемом помещении всегда образуются пары, которые проникают в толщу стен. Если нет выхода, они накапливаются и конденсируются, и могут разрушить газобетонную кладку даже быстрее, чем если её оставить совсем без облицовки. Лучше всего этот способ отделки подходит для неотапливаемых помещений, которым требуется придать благородный вид.
- Тех, кто строит жилые дома, этот способ привлекает тем, что здесь меньше затрат на связи. Но чаще такой выбор связан с недостаточной толщиной фундамента уже эксплуатируемого дома, фасад которого решили обновить за счёт кирпичной облицовки.
- Нужно понимать, что коль для пара нет выхода, то и его вход в толщу ячеистобетонной стены должен быть ограничен. Это нивелируется не только применением пароизоляционных мембран, но и выбором непроницаемых для пара отделочных материалов.
Мнение эксперта Виталий Кудряшов строитель, начинающий автор
Задать вопрос
Внимание: Увлажнённая конденсатом газобетонная кладка гораздо хуже сопротивляется теплопередаче. Думаем, это очевидный ответ на вопрос, можно ли газоблок облицовывать кирпичом без вент зазора
Технология облицовки стен из газобетона кирпичом
Кладка с вентилируемым зазором и без него выполняется с некоторыми отличиями. Поэтому рассмотрим особенности одного и другого способов.
Особенности ведения кладки без зазора
Для дома из газобетона, облицованного кирпичом, необходимо заложить широкий фундамент. По внутреннему периметру укладываются ячеистые блоки, а по внешнему – облицовка. Ведение кладки происходит без «перевязки» кирпича и газобетона. Материалы имеют различные показатели расширения, поэтому при жесткой фиксации произойдут разрывы и трещины.
Но и без соединения двух массивных слоев обойтись нельзя. Чтобы грамотно выполнить облицовку, на этапе возведения несущих стен между блоками закладываются металлические гибкие связи, выступающие из ряда на 10-12 см. Выступающие концы этих связей будут замурованы в швы наружной кирпичной кладки. Если их своевременная закладка не была произведена, то в стену после первого ряда облицовки монтируются анкеры из нержавеющей стали длиной 10-15 см сразу на уровне кирпичного шва с последующей фиксацией в нем.
Размещение соединений двух стен выполняется по схеме: через каждые 5 рядов, с шагом 60-100 см (или 4-5 штук на 1 квадратный метр стены).
Нюансы монтажа конструкций с вентиляционным зазором
Чтобы упростить выполнение соединения основной стены и отделки, используются гибкие связи. Среди распространенных вариантов крепежа облицовки:
- Перфорированные оцинкованные металлические ленты толщиной 2 мм – прибиваются к блоку во время возведения стен, а затем заводятся под кирпич.
- Базальтопластиковая арматура – укладывается в кладку на глубину до 80 мм, расход составляет 4-5 шт. на кв. м.
- Спиральные гвозди.
- Закладные элементы из арматуры сечением 4-6 мм, размещаются в каждом ряду ячеистых блоков.
- Гвозди из нержавеющей стали, забиваемые парами под углом 45 градусов друг к другу.
- Т-образные или стержневые анкера из нержавеющей стали толщиной до 4 мм. Количество крепежа составляет 5-6 штуки на 1 кв. м кладки, участки на углах, под оконными и дверными проемами требуют установки 3-4 анкеров на погонный метр.
Облицовка начинается с установки боковых порядовок, выполняемых по отвесу. Между ними натягивают шнур, позволяющий контролировать горизонтальность ряда
При ведении кладки уделяется внимание заполнению швов раствором, которые влияют на положение кирпича. Толщина горизонтальных швов должна быть 12 мм, в местах захода монтажных связей, при необходимости, она увеличивается до 16 мм
Через 2-3 ряда кладку проверяют нивелиром.
Совет! Каждый 5-й ряд облицовки рекомендуется армировать сеткой или перфорированной оцинкованной полосой.
