Как разобрать шаровый переключатель для душа
В двухвентильных смесителях чаще всего устанавливаются шаровые запорные переключатели. Особенностью таких приспособлений является то, что напор воды и её температуру регулирует шарик, установленный в переключателе. Он подсоединен к штоку и вентилям крана. При вращении ручек, шарик меняет своё положение и устанавливает необходимый напор струи, а также переключает режим гусак-излив душа.
Полностью разобранный двухвентильный смеситель с запчастями
Пошаговая инструкция, как разобрать шариковый переключатель душа (гусак – лейка):
- Первой снимается прижимная гайка в верхней части смесителя, которая отвечает за крепление шланга от душа к корпусу крана. Она легко вынимается при использовании плоской отвертки или канцелярского ножа;
На смесителе убрана декративная пластина
После снятия душа и гайки, в смесителе будет свободно отверстие под втулку, в котором расположена шестигранная пластина, придерживающий запорный шарик. Чтобы вынуть переключатель, нужно раскрутить шестигранником фторопластовую пластину и вытащить её наружу. Сильно давить нельзя, чтобы не разломать крепление;
Отверстие под втулку
Только после этого выкручивается ручка, при помощи которой регулируется положение шарика. Сначала снимается декоративная пластина. Под ней расположен болт, его нужно вкрутить фигурной отверткой, желательно с упором. Если резьба плохо поддается раскручиванию, то можно попробовать нанести на не небольшое количество масла. Прилагать чрезмерное усилие нельзя, чтобы не сорвать крепление; Ручка легко снимается без ключей, она не насажена на резьбу (на фото обозначена 1)
Обратите внимание, что почти всегда ручка выполнена из силумина, который очень хрупкий. Поэтому если она сложно «отходит» от корпуса, не нужно её сильно бить или вкручивать;
Ручка переключателя, которую нужно снять
Под ручкой расположен шток переключателя, его нужно выкрутить, как стандартную резьбу. После этого он с легкостью вынимается из основания и может подвергнуться ремонту или осмотру.
Когда будете собирать смеситель и переключатель в исходное положение, рекомендуется на все резьбовые соединения накрутить ФУМ-ленту, а также заменить прокладки и кольца. Профилактический осмотр нужно проводить 1 раз в полгода, это позволит предупредить изнашивание уплотнителей.
Смеситель в ванной комнате очень важный элемент за счет, которого обеспечивается основное предназначение этой комнаты, это умывание
Поэтому важно, чтобы этот элемент был в исправном состоянии и выполнял все свои функции. Еще одним важным составляющим элементом устройства смесителя является душ. Для многих душ является основным способом умывания в утреннее и вечернее время
Но иногда появляются проблемы с переключателем душа в смесителе. Поэтому важно знать, как можно выполнить ремонт переключателя душа в смесителе, ведь он зависит от вида неисправности этого устройства
Для многих душ является основным способом умывания в утреннее и вечернее время. Но иногда появляются проблемы с переключателем душа в смесителе
Поэтому важно знать, как можно выполнить ремонт переключателя душа в смесителе, ведь он зависит от вида неисправности этого устройства
Как отремонтировать самостоятельно
Если переключатель душа на смесителе забарахлил, перестал нормально работать, не спешите впадать в панику. С высокой долей вероятности его возможно восстановить, вместо того, чтобы покупать новый. Но сначала диагностика: тип переключателя, «симптоматика болезни», поиск решения.

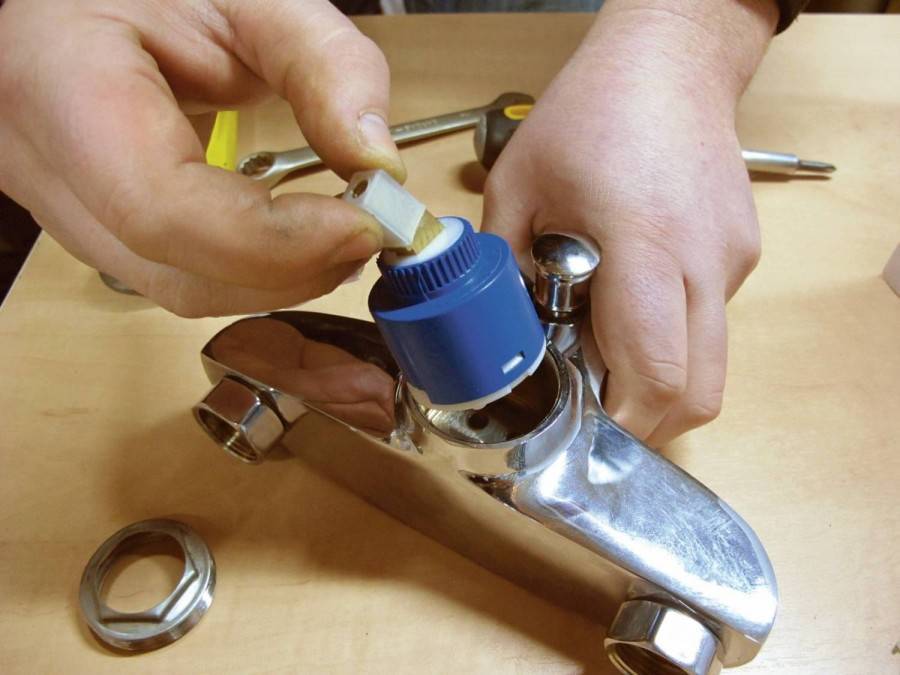

Замена картриджа переключателя душа
Все хорошо в картриджном смесителе или переключателе на душ: плавно работает, обеспечивает максимальный комфорт при пользовании, долговечен. Но в случае поломки починить его не удастся. Только замена. Признаками неисправности являются протечки из-под рычага, тугой ход переключателя.
Сначала вынимается заглушка, закрывающая отверстие для доступа к болту крепления рычага. Делается это обойным ножом, отверткой. Затем, подняв рычаг в верхнее положение (предварительно перекрыв воду на смеситель), выкручивают шестигранником болт, пока не удастся снять рукоять с хвостовика картриджа. Далее снимается декоративная юбка и гайка, удерживающая узел переключения. Старый картридж вынимается, на его место точно так же ставится новый. Сборка происходит в обратном порядке.
Замена уплотнительных колец переключателя душа
Часто причиной протечек, плохой работы душа является износ уплотнения. В сантехнике резиновые кольца используются до сих пор, альтернативы им так и не нашли. Для восстановления понадобится комплект новых резинок, а также четкое понимание, что именно для этого необходимо разобрать. Аккуратно действуя ключами, добираются до поврежденного узла и выполняют замену
При этом важно не превысить объемы восстановления, ничего не повредить
Как заменить переключатель
Перед заменой переключателя душа требуется выполнение двух важных условий:
- выяснить тип узла;
- приобрести новый.
Далее потребуется снять старый переключатель, стараясь ничего не повредить. В отдельных случаях выполняется замена всего смесителя, особенно для устаревших конструкций (золотниковых или пробковых). Сопрягаемые резьбовые переходы должны совпадать по диаметру, забить их молотком не получится.
Что делать, если аэратор загрязнился
Аэратор представляет собой втулку с комплектом сеточек, через которые проходит вода. Со временем они забиваются, что сказывается на напоре. Чтобы очистить аэратор, его необходимо аккуратно выкрутить, промыть, при необходимости – прочистить зубочисткой, тонким шилом.
Замена прокладок
Прокладки в современных смесителях не используются, только в устаревших, золотниковой конструкции. Для доступа к восстанавливаемому узлу необходимо снять все декоративные заглушки, рычаги или барашки. Затем демонтируется крышка переключателя. А уже под ней установлен (вкручен) золотник с прокладкой.
Демонтаж рукоятки
Начинается демонтаж с осмотра: как именно закреплена рукоять на переключателе. Обычно винт, ее удерживающий, скрыт под специальной крышечкой. Она вкручивается на резьбе или защелкивается. Пользуясь инструментом, ее снимают, чтобы добраться до болта. Затем остается его выкрутить и снять рукоять.
Замена прокладок
В корпусе переключателя установлен золотник. Его аккуратно выкручивают, заменяют прокладку (должна совпадать по диаметру, толщине со старой), затем в обратной последовательности собирают.
Сборка смесителя
Когда вкручивают золотник смесителя, стараются не отходить от заводских установок. Слишком глубокая установка сокращает количество оборотов при открытии крана на полную, поверхностная – наоборот, увеличивает их. Затем устанавливается крышка, затягиваются все гайки. В самом конце монтируется рычаг переключателя, фиксируется винтом.
Неустойчивая работа узла переключателя, внезапное «выщелкивание» говорит об износе пружины или уплотняющих колец
Чтобы разобрать узел, а затем снять пружину, необходимо действовать уверенно и осторожно. Потребуется полностью вынуть кнопку вместе со штоком, установить новую пружину взамен старой, а потом в такой же последовательности собрать узел
Как отремонтировать смеситель для ванной с душем
Всегда полезно знать, как проводить ремонт смесителя для ванной с душем, ремонт своими руками, не прибегая к услугам специалистов. Ведь рано или поздно любой кран в ванной комнате перестает исправно работать. Основные причины неполадок: износ картриджей, прокладок, сальников и крепежных деталей. При помощи простых инструкций каждый может выяснить, как отремонтировать смеситель для ванной с душем самостоятельно.
Типы и смесителей и их конструкции
Для того чтобы выполнить ремонт смесителя для ванной с душем, вовсе не обязательно вызывать сантехника. Любой кран легко разбирается на части. Если человек разберется в его устройстве, то и ремонт смесителя для ванны с душем будет быстрым и эффективным.
Чтобы узнать, как починить смеситель, необходимо разобраться в том, какие детали той или иной конструкции отвечают за неисправности.
Выделяют три основных категории смесителей для ванной с душем:

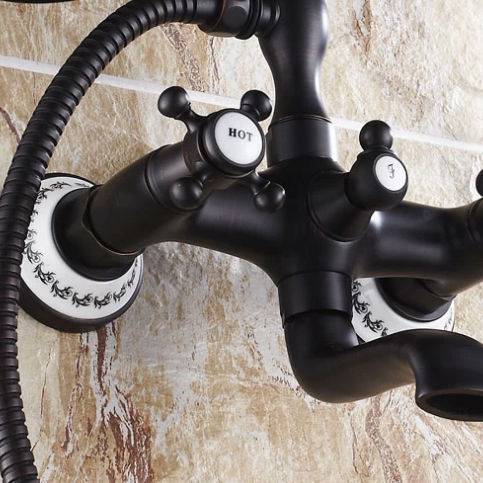

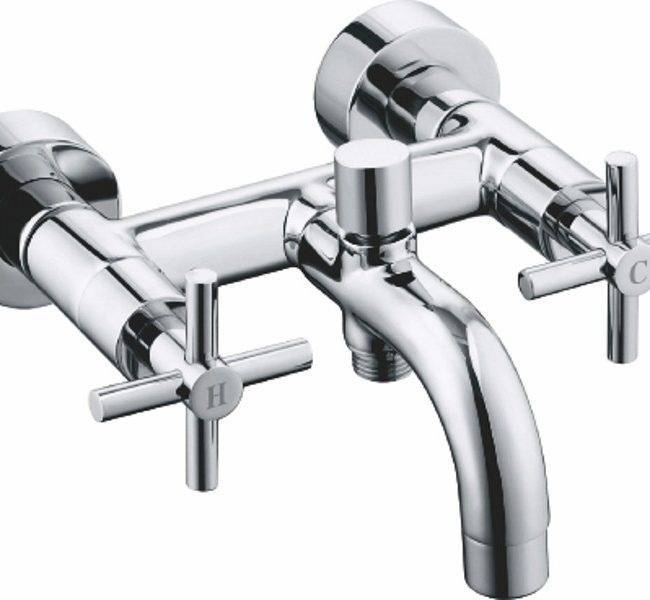

- Вентильные. Этот тип известен на протяжении многих десятилетий. Конструкция состоит из гусака и двух вентилей. В старых моделях двухвентильных смесителей с червячной передачей установлены резиновые прокладки, деформация которых и приводит к протечкам. Новые модели оснащены механизмом кран-буксы с керамическими дисками. В их центре просверлены отверстия. При повороте вентиля отверстия совпадают — так вода попадает в излив.
Смесители для ванной отличаются от прочих наличием переключателя ванна-душ, которые также делятся на несколько видов.
Типы переключателей ванна-душ
Деталь, выход из строя которой характерен именно для ремонта смесителя в ванной, — переключатель на душ. Он отвечает за переключение подачи воды в излив смесителя или лейку. Существует 4 основных разновидности:
- Пробковый. Устаревший вариант переключателя, который сегодня мало кто производит. Характеризуется длинной рукояткой, расположенной между двумя вентилями. В некоторых современных смесителях для ванной используются
Тропический душ
Верхний стационарный душ может располагаться на кронштейне, но обычно речь идёт о потолочном устройстве в душевой кабине. В последнем случае, чтобы добраться до аксессуара, нужно забраться на крышу кабины, отсоединить провода и отвернуть крепёжную гайку. После этого, как правило, устройство легко извлекается и разбирается.
Чтобы снять решётку с тропического душа Hansgrohe нужно удалить заглушку в центре, а затем торцевым ключом выкрутить винт. Специалисты из компании предлагают не утруждать себя замачиванием или другой специальной чисткой, а поместить решётку в посудомоечную машину с тарелками и столовыми приборами и запустить обычную чистку.
Шаровый кран самый популярный вариант
Наиболее распространенной на сегодняшний день конструкцией смесителя можно смело назвать шаровый кран. Он представляет собой механизм с одной поворотной ручкой. При движении ручки вверх-вниз регулируется напор воды, вправо-влево – ее температура. Популярность такого устройства объясняется не только простотой и удобством его эксплуатации, но и повышенной надежностью.
Устройство однорычажного смесителя
Для того, чтобы ответить на вопрос «как отремонтировать шаровый смеситель», нужно понимать, как работает система. Вот так шаровый кран выглядит в разрезе.
Делается это по следующему алгоритму:
- Перекрываем и сливаем воду;
- Демонтируем смеситель;
- Поддеваем ножом или отверткой декоративную заглушку и снимаем ее;
- Выкручиваем винт;
- Снимаем рычаг;
- Вынимаем картридж и устанавливаем на его место новый;
- Производим сборку.
Вот и все. Теперь ваш смеситель точно будет работать как новый.
Засор в аэраторе
Когда вода в ванной течет тоненькой струйкой, а в кухне бьет мощным потоком, говорить о вине водоканала не приходится. Так, как починить смеситель в ванной, если упало давление воды? Самой частой и легко устраняемой причиной такой неполадки является засор аэратора.
Проверить, ваш ли это случай, очень просто. Отвинтите аэратор и откройте кран. Если напор воды нормализовался – виновник найден. Очень ржавый аэратор лучше заменить, а просто засорившийся достаточно промыть, направляю струю воды на внешнюю его поверхность. Теперь устанавливаем деталь на место и все готово.
Засор в водопроводной трубе или шланге
Если простые манипуляции с аэратором не возымели действия, скорее всего, засорилась труба или шланг. Довольно часто в домах со старыми металлическими трубами, отпавшая от их внутренней поверхности ржавчина перекрывает сечение, что и приводит к падению давления в смесителе. Справится с проблемой поможет прочистка труб, но лучше все же заменить их на пластиковые. Внутренняя поверхность современных труб из полимеров очень гладкая и не подвержена коррозии, а значит, не «зарастает».
Если же возможности заменить трубопровод пока нет, вооружитесь тонким тросом-«змейкой», отсоедините трубу с двух сторон и принимайтесь за прочистку.
Неполадки с переключателем «душ-ванна»
Теперь переходим к ответу на вопрос, как отремонтировать смеситель в ванной, если подача воды в душ прекращается сама собой. Рычаг-переключатель самопроизвольно опускается, и вода течет только через кран.
Причиной такой неисправности может стать износ прокладок золотника. Если испорчена только верхняя прокладка, снимать смеситель не придется. Поскольку «на глаз» определить это невозможно, для начала стоит заменить именно ее, а уж потом делать выводы:
- Отвинчиваем накидную гайку шланга и снимаем его;
- Тонким крючком или шилом поддеваем прокладку;
- Новую прокладку смачиваем водой и устанавливаем на место;
- Собираем смеситель.
Если таким образом поломку устранить не удалось, придется менять нижнюю прокладку:
- Перекрываем воду;
- Снимаем гибкий шланг, открутив накидную гайку;
- Снимаем излив и переходник;
- Снимаем переключатель и извлекаем эксцентрик;
- Вынимаем золотник;
Тонкой отверткой или крючком снимаем нижнюю прокладку (верхняя у нас уже заменена);
Если верхняя прокладка золотника уже была заменена, делать это повторно не нужно
- Новую прокладку надеваем, смачиваем водой и устанавливаем золотник обратно;
- Собираем смеситель.
На кухне смеситель эксплуатируется гораздо активнее, чем в ванной комнате, поэтому из строя выходит значительно чаще. В редких случаях единственное решение возникшей проблемы – покупка нового прибора и приглашение слесаря-сантехника, в остальных можно справиться самостоятельно. Решив выполнить ремонт смесителя на кухне своими руками, вы сэкономите на услугах специалиста и получите немаловажный опыт. Необходимо лишь вооружиться теорией и инструментами.
- Течь из-под гайки в месте излива воды, из-под ручки (рычага) или вентилей смесителя в рабочем состоянии.
- Нарушено правильное движение рычага или вентилей (заедают, прокручивают, не фиксируются в нужном положении и др.).
- При нормальном давлении воды в системе струя недостаточно мощная.
- Вода капает из закрытого крана.
Больше всего вопросов вызывает проблема течи крана. И здесь нужно знать «врага» не только в лицо, но и изнутри. Речь идет об устройстве смесителей.
Виды и модификации

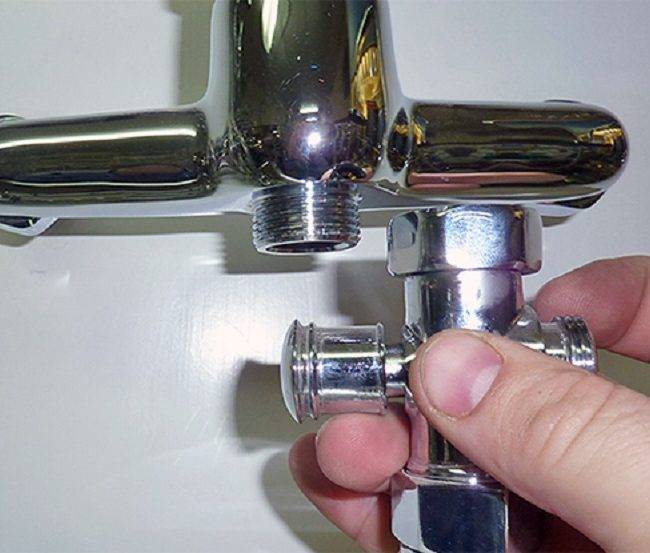

Существует несколько вариантов изготовления диверторов. Есть конструкции в собственном корпусе, присоединяемые к смесителю как дополнительный узел.
Переключатель душа можно отсоединить для очистки резьбовых соединений или замены
Его можно отсоединить, и смеситель будет работать как раньше, только без душа. Также существуют устройства, встроенные непосредственно в корпус смесителя и являющиеся неотъемлемой частью его конструкции.
Такие диверторы можно извлечь, но смеситель работать не будет, так как в корпусе появится незакрытое отверстие. Оба варианта имеют свои достоинства и недостатки, но по эффективности или удобству пользования они практически равноценны. Кроме того, существующие конструкции можно разделить и по другим признакам. Рассмотрим их внимательнее.
По типу
Можно выделить два основных типа конструкции диверторов:
- Рычажный. Устройство состоит из кривошипного механизма, перемещающего латунный бочонок с клапанами, перекрывающими выходные отверстия душа или излива в зависимости от положения. Переключатель имеет форму рычага, который надо поворачивать вокруг оси для включения/выключения душа. Такой механизм считается менее надёжным из-за быстрого «обрастания» конструкции известковым налётом и ослабления плотности перекрытия выходов.
Рычажный дивертор считается менее надёжным, т. к. при длительной эксплуатации плотность перекрытия выходов ухудшается
Хромированный кнопочный смеситель прослужит дольше дивертора рычажного типа
Существуют также картриджные модификации, простые в использовании и в обслуживании. Ремонту они не поддаются, при появлении неполадок сразу требуют замены.
По материалу
В качестве материала для переключателей в смесителях используются:
- Силумин, сплавы алюминия. Этот вариант относится к самым дешёвым и недолговечным. Изготовление такого дивертора обходится недорого, что определяет его конечную стоимость. Качество работы вполне соотносится с прочностью материала — устройство показывает неплохие результаты на первых порах, но, по мере разрушения материала из-за электрохимических коррозийных процессов и постоянных перепадов температуры, дивертор начинает откровенно барахлить. Нередки ситуации, когда механизм попросту разваливается на части. Для постоянного использования выбирать такой образец не рекомендуется.
Силумин — материал легко поддающийся коррозии, поэтому смесители из него прослужать не так и долго
Латунные смесители- одни из самых дорогих
Керамика более устойчива к механическим воздействиям
Основные виды переключателей
Кроме устаревших моделей, существуют и современные аналоги. Поэтому необходимо рассмотреть каждый вид переключателя, так как у каждого свои особенности, соответственно, ремонт будет отличаться.
Золотниковый клапан. Такие модели считаются устаревшими, но остаются популярными для смесителей с двумя вентилями. Внешне, это пластмассовая или металлическая ручка, регулирующая поток воды. Внутри установлен золотник, состоящий из эксцентрика и бочонка, которые нередко выходят из строя. Это является основной проблемой такой конструкции.
Керамический картридж. Является износоустойчивым переключателем. Бывает двух видов:
- дисковый — за переключение и подачу воды отвечают керамические пластины;
- шаровый — функционирует при помощи металлической сферы со специальными отверстиями.
Фото 1. Ремонтный комплект для переключателей двухвентильных смесителей фирмы Vidima.
Поворот рычажка меняет положение картриджа, который, то пропускает, то закрывает воду. Этот переключатель очень чувствителен к твёрдым частицам и песку в воде. Поэтому рекомендуется сразу установить фильтр очистки. Сам картридж ремонту не подлежит, это не означает, что смеситель придётся выбросить. Возможно заменить повреждённый элемент.
Пробковый. Особенностью этой системы является длинная ручка (до 10 см) и латунная пробка с вырезом внутри клапана. Когда пробка вращается, её вырез совмещается с отверстием входа воды, которая начинает поступать в кран. Переключатель такого вида достаточно надёжен, но при чрезмерном затягивании гайки нарушается плавность хода ручки, а также часто изнашивается пробка.

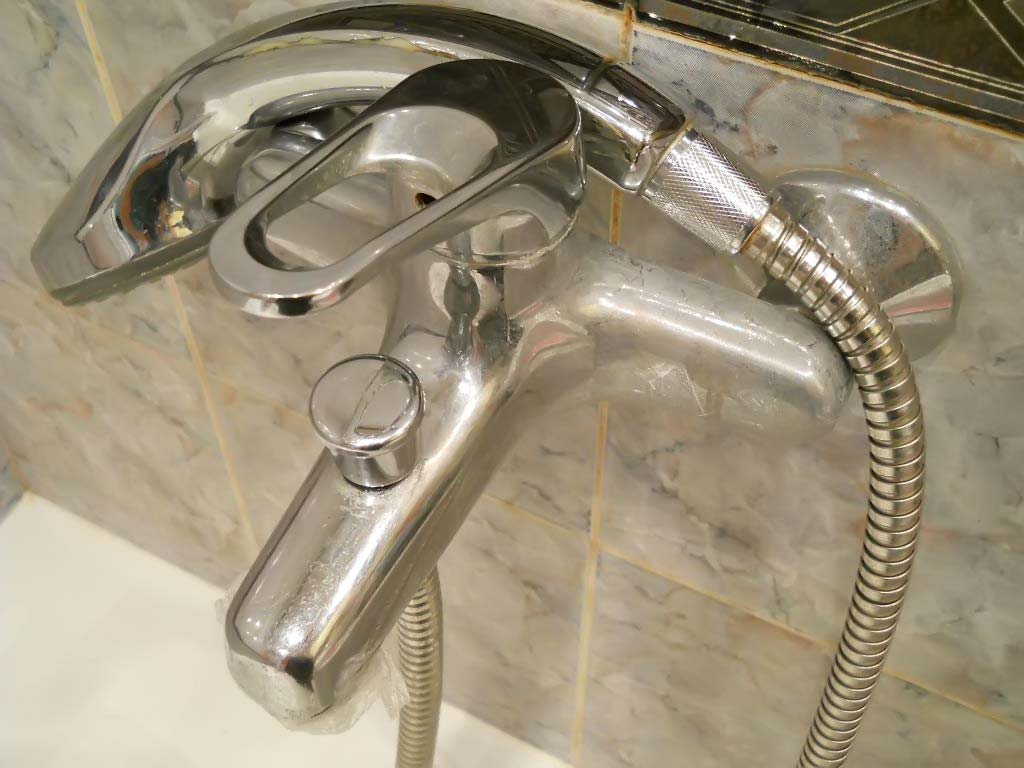

Кнопочный или вытяжной. Основное предназначение таких устройств заключается в перемешивании воды разной температуры. Такие переключатели встречаются двух видов:
- Автоматический. В основном устанавливается на смесителях картриджного типа. Он находится на изливе или в отдельном блоке. Особенностью переключателя является то, что при закрытии воды, он остаётся в режиме «излив» или возвращается с режима «душ». Когда кнопка вытаскивается, вода выходит из лейки душа. При нажатии кнопки поток воды переключается на излив.
- Простой. Устанавливается на дешёвых смесителях. Внешне почти не отличается от автоматического. Отличие в том, что кнопка не переключается самостоятельно на гусак, когда выключается вода.
Фото 2. Пример простого кнопочного переключателя, устанавливаемого на однорычажный смеситель.
Кнопочная система не всем нравится, так как вытягивать рукоятку не всегда удобно, особенно, влажными или мыльными руками.
Проблемы и решения
Теперь давайте более развернуто разберем типичные поломки каждого механизма и то, как они устраняются своими руками в бытовых условиях.
Пробковый
Типичных проблемы, как мы помним, две:
- Большое усилие переключения. Причиной чаще всего бывает перетянутая накидная гайка, фиксирующая пробку в корпусе смесителя. Достаточно лишь слегка ослабить ее; кроме того, на наружную поверхность вынутой из корпуса пробки можно нанести слой силиконовой сантехнической смазки.
Сейчас пробковые переключатели можно встретить в стилизованной под ретро сантехнике.
- Течь по штоку. Причина нами уже упоминалась: это неравномерный износ трущихся поверхностей. Исправить положение поможет опять-таки слой силиконовой смазки: она не только уменьшит усилие, необходимое для поворота рычага, но и заполнит все микроскопические пазы и царапины между металлическими деталями.
Кнопочный
Кнопочный переключатель душа тоже имеет несколько типичных проблем.
- Клапан не держит воду. Как правило, причина – в избыточно жесткой воде: известковые отложения со временем заставляют резину клапана утратить эластичность, образуют неровные наросты на ней и седле. На короткое время поможет старательная чистка самого клапана и седла Белизной, Доместосом или любым другим удаляющим известь средством; если резина стала откровенно жесткой, клапан со штоком меняется полностью.
- Течь по штоку.
То, как выполнить ремонт кнопочного переключателя душа в смесителе в этом случае, зависит от типа уплотнения штока:
Резиновое колечко придется заменить. Новый уплотнитель несложно найти в составе набора прокладок в любом магазине сантехники.
Набор кольцевых прокладок.
Сальниковую набивку достаточно набить заново, подтянув сальницу с умеренным усилием.
- Кнопка самопроизвольно возвращается в исходное положение при небольшом напоре воды. Проблема связана с избыточно тугой возвратной пружиной. Достаточно откусить один-два ее витка – и все придет в норму.
Возвратная пружина видна на этом снимке.
- Кнопка не возвращается в исходное положение при отключении воды. Причина – слишком плотное уплотнение штока. Под резиновое колечко достаточно нанести немного силиконовой смазки; в конструкции с сальниковой набивкой нужно ослабить гайку – сальницу.
С бочонком
- Смеситель не переключается на душ при повороте рычажка.
Причиной могут стать:
- Отломанный избыточно большим усилием выступ эксцентрика. Признак – свободный поворот рычажка без всякого видимого эффекта. Лечится только заменой эксцентрика.
- Утратившая эластичность или сорванная прокладка на бочонке. Признак неисправности – нормальный ход рычага с умеренным усилием; вода при этом переключается лишь частично. Поможет замена прокладки и, иногда, фиксирующего ее винта.
- Износ бочонка или направляющих в корпусе смесителя: бочонок встает наперекос и заклинивается в промежуточном положении. Признак – ограниченный ход рычага. Лечится заменой бочонка или, куда чаще, полной заменой смесителя при изношенных направляющих его корпуса.
- В случае течи по штоку инструкция та же, что для кнопочного переключателя: заменить резиновый уплотнитель или заново набить сальник.
Здесь хорошо видно колечко уплотнителя.
Шаровый
Как уже упоминалось выше, керамический переключатель для душевой кабины или ванны практически никогда не выходит из строя из-за естественного износа. Причиной поломки может стать лишь попытка провернуть рычаг при заклиненных окалиной или песком пластинах.
Если поломка все-таки произошла, картридж переключателя меняется полностью. Цена этого изделия не превышает 200 рублей; для замены достаточно снять рычаг переключателя и отвернуть гайку под ним.
На фото – картридж переключателя.
Лейка
Раз уж мы затронули ремонт смесителя в ванной, будет логичным упомянуть еще одну проблему – неисправность душевой лейки, при которой вода поступает лишь из части отверстий в ней.
Причина – песок и известковые отложения, забившие отверстия. Достаточно разобрать лейку и вытряхнуть песок или промыть отверстия той же Белизной или Силитом (кислотным моющим средством).
Единственная проблема этого несложного ремонта – разборка лейки в том случае, когда крепежа в пределах видимости не наблюдается.
Здесь могут помочь две небольшие хитрости:
- Зачастую крепежный винт можно найти под пластиковой заглушкой в середине сетки.
Винт прятался под пластиковой заглушкой.
- Иногда лейку удается разобрать, зафиксировав рукой переключатель душ – душ на ней и отвернув сетку против часовой стрелки.
Переключатель пробкового типа
Основной неисправностью устройства этого вида является плохое прилегание пробки к переключателю
Для устранения неисправности производится полны разбор переключателя, поэтому важно знать как разобрать смеситель:
- для начала отворачивается шуруп;
- производится снятие рукоятки;
- отвинчивается накидная рукоятка;
- снимается стопорная шайба;
- вытаскивается пробка.
Сейчас пробковые переключатели можно встретить в стилизованной под ретро сантехнике
Затем пробку возможно протереть бензином, керосином, также можно протереть этими же веществами внутреннюю часть корпуса. Если на пробки имеются повреждения, то можно воспользоваться абразивной пастой. Устранение неисправностей переключателя душа в смесители это достаточно непростой процесс, требующий внимательности и опыта. Лучше для начала полностью изучить как починить смеситель в зависимости от вида, а уже затем можно приступать к дальнейшему их ремонту. Если же вам ни разу не приходилось ремонтировать переключатели, то лучше воспользоваться помощью профессионалов.
Причины засорения
Основными причинами засорения душевого распылителя являются:
- низкое качество поставляемой воды. Из-за качества воды на корпусе сантехнического оборудования образуется известковый налет, который приводит к постепенному сокращению проходных отверстий;
- отсутствие в системе водоснабжения фильтров, способных задержать на входе в систему частицы песка, ржавчины и иных загрязнителей.
Фильтрация воды перед подачей в сантехнику
Чтобы снизить периодичность чистки распылителя душа, рекомендуется устанавливать оборудование, изготовленное из меди или нержавеющей стали. Изделия из пластика более подвержены засорению мелкими частицами, а стальные – более подвергаются образованию коррозии.
Особенности ремонта переключателя душа в смесителе
Чтобы можно было правильно отремонтировать устройство с переключателем для душа для начала стоит выяснить в чем проблема его неисправности. Но многие профессионалы рекомендуют если вы еще ни разу не сталкивались с устройством смесителей этого вида, то лучше предварительно изучить особенности ремонта. Но все же желательно пригласить мастера, который сделает все быстро, а главное качественно. Так как отремонтировать смеситель для ванной?
Замена вышедшего из строя картриджа
Если в ванных имеется простой смеситель однорычажного вида, то причиной поломки переключателя может стать внутренний картридж. За счет этого элемента обеспечивается смешивание токов воды при рабочем процессе устройства. Но стоит помнить, что его невозможно восстановить, поэтому если он сломался, то его нужно заменить новым.
Ремонтный процесс состоит из этапов:
- первым делом производится снятие заглушки;
- отверткой откручивается фиксирующий винт;
- затем производится снятие рычага;
- выполняется выкручивание гайки, которая обеспечивает фиксирование картриджа в смесителе;
- вынимается старый картридж и на его место устанавливается новый;
- после этого конструкция с особой аккуратностью собирается.
Расположение золотникового переключателя
Чтобы снять крышку переключателя достаточно открутить болт
Снимаем крышку переключателя
Откручиваем внутренний болт
Замена переключателя
Замена уплотнительных колец
Популярным считается кнопочное переключение смесителей с душем. Однако у этих видов устройств имеется распространенный минус – вытекание воды из-за быстро приходящих в негодность уплотнительных колец из резиновой основы. В этих случаях можно воспользоваться двумя способами устранения этой проблема – замена старых уплотнительных элементов на новые или зачистка и размягчение старого резинового кольца. Но лучше производить полную замену.
Весь этап замены выполняется согласно следующей схеме:
для начала необходимо снять кнопку — для этого можно воспользоваться разводным ключом
Все следует делать с особой осторожностью, чтобы не повредить другие элементы;
при помощи гаечного ключа производится полное раскручивание всего устройства;
далее производится снятие штока;
снимаются старые уплотнительные элементы из резинового материала и устанавливаются новые кольца;
производится сборка смесителя — при сборке стоит быть особенно внимательным, все элементы должны находиться на своих местах, все гайки нужно закручивать осторожно, чтобы их не сорвать или не повредить.. Набор кольцевых прокладок
Набор кольцевых прокладок
Бочонок переключателя с кольцевыми прокладками
Если кольца недостаточно старые или же их нет в продаже, то их можно сделать мягкими. Для размягчения можно воспользоваться стандартным растворителем или бензином. Однако, стоит учитывать, что данная процедура не сможет обеспечить полное устранение проблемы. Поэтому протечка может возникнуть вновь через короткий период.
Замена пружины переключателя
Еще одной проблемой неисправности устройства переключателя может быть износ пружины. Замене пружина не подлежит, поэтому в этих ситуациях производится полная замена этого элемента на новый.
Замена пружины выполняется по следующей схеме:
- для начала снимается излив, душевой шланг. Используется разводной и гаечный ключ. Все нужно выполнять аккуратно, чтобы не повредить излив или шланг, иначе придется полностью менять весь смеситель;
- после этого вынимается переходник;
- затем выкручивается заглушка и винт фиксирующего типа;
- вынимается шток, в котором расположена старая пружина;
- снимается старая пружина;
- далее производится установка новой рабочей пружины;
- в конце все собирается обратно.
Возвратная пружина видна на этом снимке
