Столбчатый фундамент из бетонных блоков своими руками пошаговая инструкция. Нюансы устойчивости
По сравнению с монолитом, показатели устойчивости у сборного блочного фундамента более низкие. Эти вопросы решаются просто.
Устойчивость
Проблема устойчивости решается ростверком. Он соединяет столбы в одну систему: оголовок обматывается уголками 4х4 см, сваренными друг с другу, система крепко фиксируется к швеллеру, брусу, двутавру или вмуровывается в монолит.
Площадь опоры
Маленькая площадь опоры столбов меньше, чем у плиты и ленты. Увеличить площадь опирания можно уширением подошвы: использовать плиты с периметром, превышающим в два раза сечение бетонных столбов. Отделить ростверк от почвы можно пенопластом или воздушной прослойкой.
Выдавливание и пучение
Эффективная ливневка
При заглублении выше уровня промерзания, на столбчатый фундамент из блоков 20х20х40, возведенный своими руками воздействуют силы пучения по касательной и выдавливающие. Они компенсируются таким способом: фундамент заглубляется ниже уровня промерзания, что исключает силу выдавливания. Для компенсации выдергивающих сил применяют обратную засыпку пазух траншей песком. Помогает дренаж по периметру объекта и ливневка.
Этапы возведения столбчатого фундамента из блоков 20х20х40
Начало возведения собственного современного жилья своими руками должно быть подкреплено надежной теоретической базой, которую вы можете найти в нашем руководстве. Прочитав его внимательно, вы сможете оценить собственные силы и профессиональные навыки, получить интересную новую информацию. Возведение состоит из нескольких этапов:
- расчет и планирование объема используемых материалов;
- разбивка плана фундамента;
- гидроизоляционные работы и опалубка;
- установка арматурной основы и наполнение опалубочной формы бетоном;
- создание ростверка и забирки.
При планировании столбчатого фундамента с ростверками, стоит просчитать все материалы, которые будут необходимы для его создания — количество металло-арматуры, объем раствора и формат опалубки. Расчет и планирование размеров затрат на необходимые материалы. На этом моменте вручную или при помощи современных компьютерных технологий рисуют план. Последний вариант более предпочтителен, так как он точен и выверен в размерах. На проектном чертеже точно указываются все без исключения точки, где будет производиться установка каждого столба. Это документ является основой для расчета потребности в материалах на основе элементарных математических действий.
Разбивка плана фундамента
Этот этап характерен точной разметкой от забора двух наиболее отдаленных точек, которые станут ориентирами габаритов будущего дома. Проверяются геометрия диагоналей, производится определение основания под перегородки и наметка места для вспомогательных столбов. Разбивание ямы под столбчатый фундамент из блоков 20х20х40, асбестовой трубы, бетонного монолита, очень быстро производится посредством мото бура. Это недорого стоит – мото бур можно брать в аренду у строительных организаций и фирм.

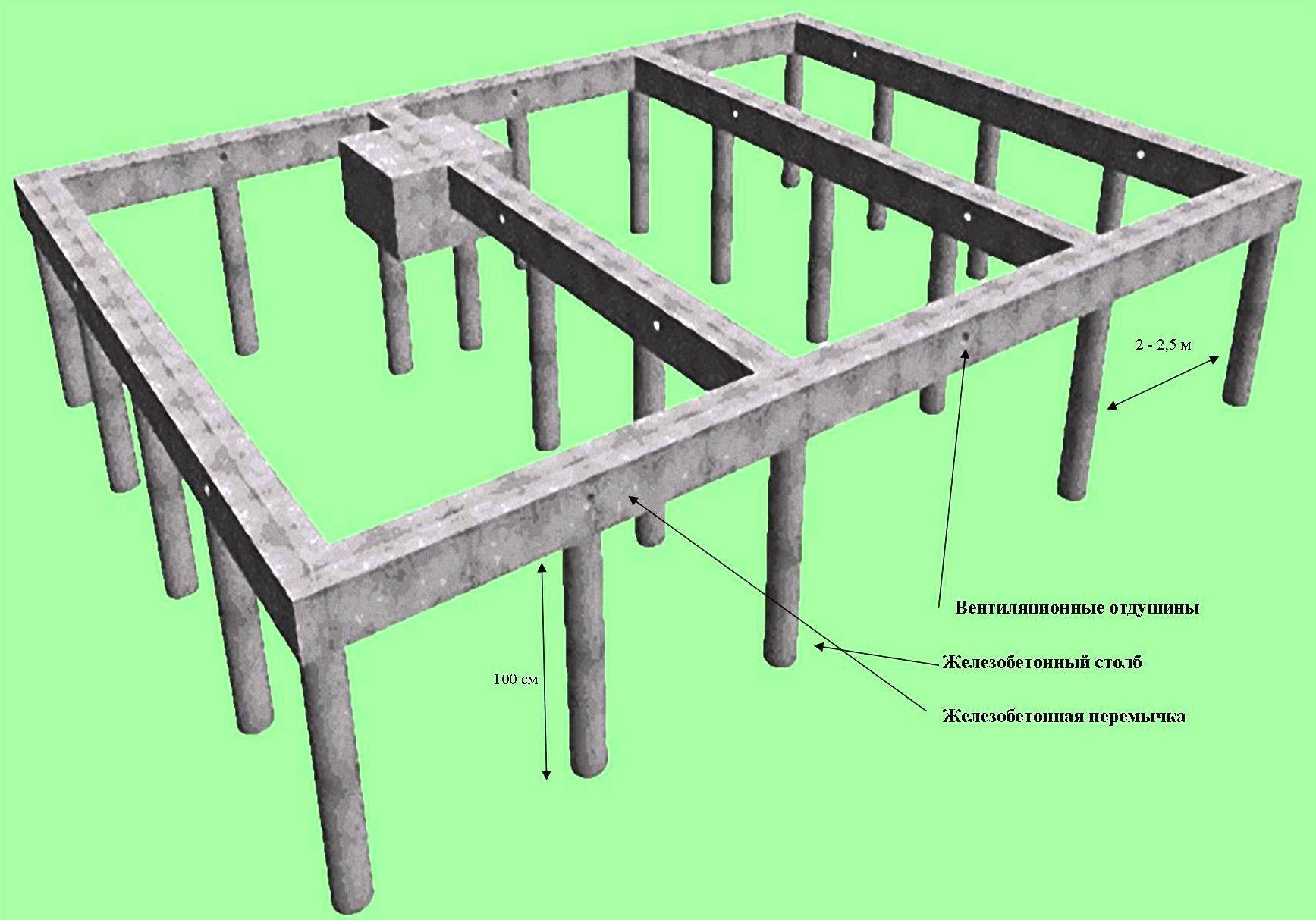

Схема столбчатого основания
Гидроизоляционные работы и опалубка
Гидроизоляция фундамента – залог надежности и длительной эксплуатации. В каждую выкопанную ямку опускают скрутки из куска рубероида, фрагменты толстого полиэтилена. Край прижимают, чтобы при наливании раствора изоляция не опустилась, но, когда это столбчатый фундамент из блоков 20х20х40 для коттеджа типа «каркас», гидроизоляция производится при помощи рубероидов, ПЭ полотна производят по окончании выкладки столбов. При соблюдении технологии столбчики должны быть подняты на высоту от 500 до 800 мм, для этого из вспомогательных материалов делают опалубку, которую впоследствии заливают.
Схема установки щитов опалубки
Установка арматурного каркаса и заливка опалубки бетоном
Параллельно с изготовлением столбов из железобетона, бетона, асбестовых или цементных труб, согласно технологии требуется их укрепление — армирование. Пару или несколько пар отрезков арматуры диаметром от восьми до двенадцати миллиметров, соединенных надежными перемычками из стальной проволоки диаметром до восьми мм. Конструкция помещается внутрь предварительно вырытой ямы. Затем, слоями по 200-300 мм осуществляется заливка бетоном, после чего его трамбуют. Вверху поверхности столбов обязательно устанавливают шпильки размером до 40-50 см. Это будущее крепление основания каркаса будущего дома.
Схема армирования столбчатого фундамента
Создание ростверка и забирки
Надежный ростверк значительно повышает показатели устойчивости столбчатого фундамента из блоков и равномерность распределения нагрузки между столбами. Это конструкция из железобетона, производится путем создания опалубки, укладывания каркаса из стальной арматуры и заливки бетоном, готовый элемент имеет размер 25,0см х 25,0 см. Забирка становится последним шагом в строительстве фундамента, она является стеной из различных материалов, которая нивелирует расстояние между уровнем земли и ростверком. Она делается просто — сначала выкапывается траншея небольшой глубины до тридцати сантиметров и шириныв10-20 см, куда заливается бетон и после его остывания переходят к последующим этапам строительства.
Схема растверка
Благодаря точному следованию нашим советам, вы сможете самостоятельно создать столбчатый фундамент из блоков 20х20х40 – надежную и добротную основу вашего жилища. Главное – следовать нескольким простым правилам, которые стары, как мир. Это не экономить на материалах, приобретая дешевые и некачественные и не торопиться, придерживаясь всех временных режимов и стандартов.
Классификация типов блоков
Изделия отличаются по размерам, массе и прочности, а также по наличию или отсутствию пустот для электропроводки и других коммуникаций. В последнем случае применяется обозначение «ФБП». Как правило, в раствор на стадии производства не закладывается арматура, без чего устойчивость к нагрузкам заметно снижается. Арматура монтируется на заказ в заводских условиях, однако эти меры требуются далеко не всегда, а лишь при большой высоте и толщине несущих конструкций здания.
В качестве материала используется три вида бетона: тяжелый, силикатный и керамзитовый с соответствующей плотностью 2400, 200 и 1800 кг/м3. От данного параметра зависит устойчивость к распределенным вертикальным нагрузкам. Эти три вида отображены в маркировке тремя заглавными буквами: «Т» — тяжелый; «П» — на пористых заполнителях, то есть керамзитовый; «С» — силикатный.
Класс по прочности на сжатие указан в таблице
| Класс | Средняя прочность, кгс/см² | Раствор |
| В3,5 | 45,8 | М50 |
| В7,5 | 98,2 | М100 |
| В12,5 | 163,7 | М150 |
| В15 | 196,5 | М200 |
Размеры блоков ФБС для фундамента варьируются в широких пределах. Наряду с классом, весом и видом материала они отображены в обозначении изделий по ГОСТ.
Морозостойкость превышает 50 циклов заморозки и оттаивания. Если учесть, что внутренняя сторона конструкции может постоянно находиться в контакте с теплым воздухом, что не дает ей промерзнуть, срок службы становится значительно больше, чем у самых надежных типовых строений.
Водостойкость W2 надежно защитит от влаги, если не подведет кладочный раствор, и если расчет проекта выполнен без ошибок.
Все изделия оснащены монтажными петлями, необходимыми для того, чтобы их можно было подцепить краном. При установке они легко загибаются и никаких проблем не создают, однако возможно производство и без них.
Действующие нормативы допускают нестандартные размеры и массу.
Видео описание
Подробнее о столбчатом фундаменте как технологии — в этом видео:
Расчёт столбчатого фундамента
Расчёт столбчатого фундамента на блоках 20×20×40 на грунте осуществляется в нескольких направлениях. Для начала необходимо определиться с параметрами сечения столбов и их количеством. Зависит это от предполагаемой общей нагрузки, которая состоит из следующих факторов:
- Общий вес всех конструкций будущего строения, учитывая и нагрузку, оказываемую будущей мебелью и количеством проживаемых людей.
- Сезонные нагрузки, оказываемые ветром, количеством выпадающего снега и прочие.
Расчет фундамента Источник proekt-sam.ru После того как определено количество столбов, необходимо продумать, как правильно их разместить. Продумываются все важные места:
- Обязательная установка в углах строения.
- Монтаж в местах соединения стен.
- Если длина здания большая, то шаг расположения столбов не должен превышать 2 м.
- В случае обустройства монолитного ростверка столбы можно расположить на расстоянии 3 м.
На следующем этапе уделяют внимание выбору типа ростверка. Часто используют конструкции наземного или мелкозаглублённого вида
Устройство висячего ростверка влечёт за собой ряд дополнительных хлопот: возведение опалубки и использование большого количества арматуры.
Ремонт столбчатого фундамента
Бывают случаи, когда уже возведенный фундамент нуждается в реставрации или ремонте.
В отличие от процесса его строительства, который выполняется по строгой технологии, ремонт и реконструкция строго индивидуально. Только так можно добиться эффективного результата и наслаждаться строением долгие годы.
Зачастую ремонт такого фундамента означает устранение наклона самих столбов. Для этого поднимается дом с использованием специального домкрата, после чего несущие столбы подкапываются, а затем выравниваются. В конце заново заливаются бетоном и засыпаются грунтом. Данную процедуру рекомендуется повторить через год, но на идеальный результат все же лучше не надеяться. Поэтому профессионалы выполняют следующие действия:
- Поднять строение и поставить его на временные опоры.
- Извлечь покосившиеся столбы.
- Вырыть траншею вокруг дома, в которую нужно уложить песчаную подушку.
- Сделать армирующий пояс, который в последствие залить бетонным раствором.
- Дать время фундаменту застыть и установить на него опорные элементы.
- Дом опустить уже на новую конструкцию. В конце необходимо отрегулировать двери и окна, чтобы они легко открывались и закрывались.
Ремонт фундамента требует своевременно принятых мер, для того, чтоб строение служило долгие годы.
Собираем легкий фундамент из фундаментных блоков 20х20х40
Фундаментные блоки 20х20х40 являются отличным вариантом для строительства небольших сооружений даже в неблагоприятную погоду и, не используя при этом дополнительную технику. Это выгодно экономически, а также заметно сохранит ваше личное время. В изготовлении блоков подобных размеров используется бетон различных видов, который характеризуется высокой прочностью, влагостойкостью и морозостойкостью.
Бетонные блоки подобных размеров встречаются и с пустотами внутри, что обеспечивает высокую теплоёмкость. Однако стоит знать, что для фундамента используются исключительно полнотелые блоки. Эта статья про то, как установить фундаментные блоки.
Материалы для строительства столбчатого фундамента
Классическим материалом для возведения столбчатого основания является бетон, армированный рифленой арматурой. Однако в зависимости от назначения, материала возведения и других характеристик строения опорно-столбчатый фундамент может быть выполнен из бетонных блоков, кирпича, бутового камня. Гораздо реже, как правило, для малых, не создающих больших нагрузок, построек применяются бревна.
Фундамент из бревен
Основание из деревянных столбов обычно сооружается под беседки, навесы, времянки и прочие хозяйственные строения. Широким спросом не пользуется из-за небольшого срока службы и малой несущей способности.
Рисунок 3. Варианты устройства столбчатого основания из бруса (сверху) и бревен (снизу)
Для устройства применяются брус или бревна диаметром 150-200 мм. Перед использованием их нужно качественно обработать антисептической пропиткой и защитить гидроизоляционным материалом – например, часто используется гудрон, отличающийся низкой ценой и довольно неплохим качеством.
Опоры из кирпича и бетонных блоков
Кирпичные столбы – более распространенный способ сооружения столбчатого фундамента. На таких основаниях строят даже каркасные дома. Но опять-таки следует учитывать, что срок службы такой конструкции будет небольшим. Для этих целей подходит исключительно полнотелый керамический и силикатный кирпич, характеризующийся не высоким влагопоглощением (по ГОСТ более 6%, а верхний предел не ограничен, поэтому нужно выбирать конкретный кирпич отталкиваясь от фактических значений водопоглощения).
Фото 4. Опорные столбы из красного кирпича
Также для кладки столбов часто используют бетонные блоки размерами 400х200х200мм – их нужно на порядок меньше. Так, при выкладке опоры из кирпича надо, его площадь формируется из 4 кирпичей, то блоков необходимо всего 2 (плюс к этому высота будет гораздо больше). Глубина заложения столбов обычно принимается в пределах 500-700 мм.
Фото 5. Опорные столбы из блоков
Перед кладкой опор выполняется устройство песчано-гравийной подушки толщиной 200-300 мм с тщательным утрамбовыванием каждого слоя. Сверху подушку нужно полить цементным молочком.
После выкладки столбов строительные работы можно продолжать по истечении 2-3 недель, которые нужны для набора раствором достаточной прочности.
Монолитные железобетонные и трубные столбчатые фундаменты
Столбчатое основание в виде железобетонных опор обладает большей несущей способностью и надежностью, что достигается за счет монолитной конструкции и армирования. Для его устройства подготавливаются канавы определенного размера, в которых делается песчаная подушка и устанавливается армирующий каркас из рифленой арматуры. Выше уровня земли делается опалубка из обрезной доски или фанеры. Финишный этап – заливка бетоном.
Фото 6. Железобетонные опоры столбчатого фундамента
Нередко используются асбестоцементные или металлические трубы, которые выступают в качестве несъемной опалубки. Для них тоже подготавливаются скважины соответствующих размеров, а внутрь устанавливается армирующий каркас из арматуры.
Фото 7. Столбчатое основание с использованием асбестоцементных труб
В некоторых ситуациях целесообразно выполнение подошвы или так называемой «пяты» – специального расширения в нижней части опоры. Такой вариант идеально подходит при строительстве фундаментов на сложных грунтах и под здания с внушительным весом.
Фото 8. Бетонные опорные столбы основание с подошвой в нижней части
Цоколь из керамзитобетонных блоков на ленточный фундамент: этапы возведения своими руками
Используйте керамзитобетон для создания цоколя
Снижение веса достигается использованием в бетонных смесях лёгкого материала керамзита. Он представляет собой пористые гранулы небольшой фракции, изготовленные путём высокотемпературного обжига легкоплавких глин.
Особенности керамзитобетонных блоков
Когда монолитная заливка цоколя бетонной смесью с керамзитовым наполнителем в исполнении представляет сложности, то она успешно заменяется использованием блоков — штучных изделий из керамзитобетона.
Далеко не все блоки с керамзитным наполнением могут быть использованы для устройства цоколя здания. Но, чтобы не совершить ошибку при приобретении материала, следует знать его особенности, марки, виды, предназначение.
Виды блоков из керамзитобетона
В данном видео рассмотрим керамзитобетонные блоки:
- беспустотные монолитные;
- с внутренними пустотами различной формы, сквозные и несквозные;
- исполненные в трёх слоях: внешние – бетонные, а внутренний – из утеплителя, обычно из пенополистирола.
Допускается применение пустотных блоков для устройства цокольной кладки. В этом случае возможна заливка пустот керамзитобетоном крупной фракции для утепления цокольного этажа. Возможны и другие варианты утепления в пустотах.
Преимущества и недостатки
Выбирать изделия для строительства цокольного этажа следует, исходя из следующих характеристик:
- прочность блоков должна быть в диапазоне 25-100 кг/см2;
- вес 1 м3 изделий должен составлять от 0,8 до 0,4 т;
- вес 1 м2 стены – от 600 до 800 кг;
- изделие обязано выдерживать от 50 до 150 циклов заморозки и оттаивания.
Материал с перечисленными параметрами способен обеспечить надлежащие нагрузки для возведения над бетонным цоколем 3 этажей.
Основные преимущества, обеспечивающие керамзитобетонным изделиям повышенный спрос на рынке искусственных камней для возведения стен:
Использование керамзитобетонных блоков для цоколя
Назначение изделий характеризуется прочностью:
Конструктивные изделия наиболее дорогие, они довольно тяжлы из-за использования в них керамзитовых гранул наименьшего диаметра, а теплоизолирующие свойства при этом минимальны.
Керамзитобетонные блоки — дешевый и качественный материал для создания цоколя
Поэтапное строительство цоколя с использование керамзитобетонных блоков
Возведение цокольного участка стены либо подвального этажа здания относится к общестроительным работам, выбор материала для стен должен соответствовать проекту. Примерный план производства работ может быть следующим:
Цоколь из блоков керамзитобетона своими руками
Монтаж блоков производится по аналогии с кладкой стен из кирпича на цементно-песчаном кладочном растворе. Это позволяет значительно сэкономить на специальных клеевых составах, которые используются, когда, например, монтируется цоколь из газобетона.
Перед проведением работ нужно подготовить основание для отмостки:
- снять растительный грунт толщиной около 10 см;
- засыпать по периметру цоколя песчано-щебёночный слой на толщину снятого грунта;
- обильно полить слой водой и уплотнить ручной трамбовкой.
Это делается, чтобы упавший при кладке цокольных стен раствор можно было сразу разровнять на месте будущей отмостки бетонного цоколя.
Стены из штучных бетонных изделий с керамзитовым наполнителем возводятся по общепринятой технологии, ничем не отличающейся для устройства цоколя:
Устройство цокольного этажа своими руками вполне возможно при наличии определённых строительных навыков, а из керамзитобетонных блоков кладка может быть выполнена намного быстрее и качественнее.
Заключение
Прочность и стойкость фундамента на блоках в значительной мере зависит от правильного соединения обвязочного бруса и блочных опор, поэтому зачастую, кроме бруса, на блоки устанавливают дополнительные угловые подкосы и распорки из уголка или деревянной рейки. Самым неблагоприятным фактором является слабость обвязочной балки, при ее сильном вертикальном прогибе возникает опрокидывающий момент, который может расколоть опору.
- Подушка для столбчатого фундамента
- Опорно-столбчатый фундамент
- Несъемная опалубка «Velox»
- Мелкозаглубленный столбчатый фундамент своими руками
Этап возведения основания любого строения считается самым дорогостоящим – затраты на него могут составлять порядка 35-40 % от общей сметы. Практически все частные застройщики при выборе типа конструкции, технологии и материалов ориентируются на возможность снижения сроков ведения работ и выполнения максимального количества операций своими руками, чтобы сэкономить на оплате труда наемных рабочих и аренде спец/техники. В этом плане интерес представляют фундаментные блоки с линейными размерами 20х20х40. Что это за продукция, каковы специфика и порядок ее использования – на эти и другие вопросы даст ответы предлагаемая статья.
- Особенности применения
- Преимущества блоков
- Пошаговая инструкция строительства из ФБС
Особенности ФБС
Блоки 20х20х40 – название обобщенное. Существует несколько модификаций таких образцов. Разница – в исполнении (цельные или пустотелые) и компонентах, из которых готовился раствор. В продаже есть изделия из пено- и керамзитобетона. Как правило, они чаще всего приобретаются для возведения стен (внутренних и наружных) при малоэтажном строительстве
Но с учетом пористости и недостаточной прочности материала в качестве фундаментных блоков использовать такие «кирпичи» следует крайне осторожно, хотя продавцы утверждают обратное
В отдельных случаях искусственные камни из легких бетонов могут применяться для обустройства основания, но такая работа требует тщательных расчетов (если речь не идет, к примеру, об ограждении). Сделать их самому, разобраться с оптимальной схемой монтажа фундамента из блоков такого типа вряд ли получится. Даже подробная инструкция не поможет, так как придется учесть множество факторов – характеристики почвы, нагрузку, особенности климата, конфигурацию грунтовых вод и тому подобное.
Если монтируется фундамент для каркасного дома (ленточный), иногда используются элементы 20х20х40 из керамзитобетона. Они дополнительно утепляют подвальное помещение, и в этом есть смысл. Однако возводить здание более чем в 2 этажа в данном случае не следует, тем более из тяжелых материалов.
С точки зрения универсальности оптимальный вариант – бетонные блоки 20х20х40 (подразумевается искусственный камень из песка, цемента и твердого наполнителя – гравия или щебня). Они способны выдержать большую нагрузку и чаще всего используются в индивидуальном строительстве при сооружении основания.
