Столбчатый фундамент из пластиковых труб своими руками: пошаговое руководство по возведению конструкции

Расчет количества столбов основания.

Чтобы заложить фундамент из простых металлических труб, необходимо определить несущую способность грунта и выполнить расчет предполагаемых нагрузок на основание. Но вначале, необходимо вычислить площадь одной опоры: при диаметре трубы 30 см, она составит примерно 700 см2.

Столбчатый фундамент из металлических труб.

Расчет постоянных нагрузок на основание можно выполнить по усредненным справочным величинам, зная количество и удельный вес материалов.

Столбчатый фундамент из металлических труб своими руками.

К постоянным относятся нагрузки от строительных конструкций (стен, перекрытий, кровли, фундамента) отделочных и изоляционных материалов, сантехники, инженерных систем, мебели и бытовой техники. Временное напряжение на основание дома создают сезонные осадки.

Работа над ошибками

Если был сделан некорректный расчет, то конструкция может оказаться неустойчивой, из-за чего здание может перекоситься, а стены потрескаться. Выкапывать сваи не стоит, подобные конструкции подлежат укреплению.

Там, где фундамент «погрузился» в землю можно вырыть траншею, приподнять здание и соорудить ленточное основание. Или просверлить столбы и объединить с помощью армированных прутьев, получится жесткая конструкция.

Фундамент столбчатый из пластиковых труб, ещё называется с несъемной опалубкой, его можно возвести без привлечения дополнительной рабочей силы. Реально сэкономить денежные средства на материалах (бетонного раствора потребуется в 5 раз меньше, чем при возведении ленточного), земляных и вспомогательных работах.

Комбинация этого вида фундамента с другими, позволяет строить здания на любых грунтах. А времени для проведения работ, даже если трудиться в одиночестве потребуется меньше, чем при сооружении других типов фундаментов.

Строительство основания из пластиковых труб своими руками

Технология создания основания из пластиковых труб нетрудная. Всю работу можно проделать самостоятельно. Фундамент из труб ПВХ своими руками строят в следующей последовательности:

в местах, отмеченных колышками под опоры, бурят скважины нужной глубины, диаметром на 5 см больше, чем у вставляемой трубы;
увеличивают, например, с помощью лопаты, площадь подошвы опоры;
на дно отверстия засыпают песчано-щебневую или песчаную подушку слоем в 15 см;
в скважинах устанавливают нарезанные трубы по уровню;
им внутрь вставляют пруты арматуры диаметром от 10 до 12 мм;
затем заливают раствор в 2 подхода: вначале – уширенное основание (для этого поднимают опалубку), а затем – бетонирую оставшуюся часть трубы до верха;
после монтируют навесной или выливают монолитный ростверк.

Схема бурения скважины под опоры столбчатого основания

Для возведения монолитного ростверка выставляют опалубку и оставляют до 0,5 м запас арматуры из опор. Если планируется монтаж навесной конструкции, то устанавливают на столбы специальные крепления.

Самостоятельное строительство столбчатого фундамента из канализационных труб показано в видеоролике ниже.

https://youtube.com/watch?v=UOdw_KUmri4

Фундамент столбчатого типа из пластиковых труб – подходящий вариант для легких сооружений на неустойчивых почвах с близким залеганием грунтовых вод и глубоким промерзанием. Его строительство, по сравнению с основаниями ленточного и плитного видов, занимает меньше времени, менее трудоемко, денежные затраты также сокращаются в несколько раз. Для достижения хорошего результата во время работы следует правильно составить проект, точно рассчитать при этом количество и габариты опор, в том числе и их расположение.

Начало строительства

Начальным этапом строительства любого фундамента является составление проекта. Для него вы должны подготовить следующие исходные данные:

Максимальная нагрузка, которую может выдерживать грунт на вашем участке. Учтите, что на разной глубине грунт может иметь разное строение и состав.
Максимальный вес вашего будущего здания, включая вес собственно фундамента, вес всех использованных строительных материалов, вес полезной нагрузки и вес возможной временной нагрузки (например, снега или давления ветра)

Исходя из полученных данных определяется количество и диаметр опор столбчатого фундамента, а также марка бетона по прочности, которая выдержит вес вашего будущего строения.

Делаем разметку под фундамент

После составления проекта фундамента полученный чертеж необходимо перенести на местность. Под столбчатый фундамент нет необходимости копать траншею, а достаточно лишь пробурить скважины в местах расположения будущих опор. Диаметр скважин определяется в соответствии с проектом, но обычно он составляет не менее 30 сантиметров. Расстояние между скважинами не может превышать 2,5 метров, и опорные столбы в обязательном порядке должны размещаться под углами вашего строения, а также в местах примыкания внутренних стен. Также опорные столбы должны быть размещены в местах с большой полезной нагрузкой – например под печью.

Бурятся скважины при помощи ручного или бензинового бура на глубину, превышающую уровень промерзания грунта сантиметров на 30. В средней полосе глубина скважины должна составить около 1,7 метра.

Столбчатый фундамент для дома из труб ПВХ

Для легких, небольших строений возводить ленточный, блочный или монолитный фундамент нецелесообразно. Для хозяйственных построек, бань, частных домов и террас более подходящим вариантом является столбчатый фундамент из труб ПВХ.

Преимущества и условия возведения столбчатого фундамента

Столбчатый фундамент из труб ПВХ – один из самых экономичных вариантов. В процессе возведения отпадает необходимость производить трудоемкие и длительные земляные работы, использовать тяжелую технику и дорогостоящие приборы. Для небольшого дома столбчатый фундамент можно смонтировать за неделю. Для возведения столбчатого фундамента необходимо небольшое количество материалов, которые стоят в большинстве своем недорого.

С ролью надежного основания для всех частей дома и перераспределения нагрузки он справляется отлично. На глубокопромерзающих грунтах рекомендован именно этот фундамент. На участках сильного промерзания под весом тяжелого здания и монолитных бетонных лент почва начинает выступать. В таких условиях столбчатое основание в сравнении с ленточным или плитным лучше удерживает здание и охраняет его от деформации так как давление на грунт происходит не по всему периметру.

Рекомендован столбчатый фундамент и для участков со сложными грунтами: песок, глина. В непосредственной близости водоемов, на территориях с высокой вероятностью подтопления из-за таяния снега или обильных дождей этот фундамент тоже будет самым лучшим вариантом.

Наличие свободных промежутков между опорами позволяет намного быстрее и проще подводить коммуникации, включая водопровод и канализацию. При ремонте отпадает необходимость копать дополнительные ямы, разбирать участки и элементы фундамента.

Столбчатый фундамент можно построить из разных материалов, но опоры из труб ПВХ имеют несколько преимуществ:

Высокая надежность.
В отличие от металлических, не разрушаются от коррозии.
От асбестовых выгодно отличаются безопасностью для здоровья человека.

Из недостатков этого фундамента можно назвать неспособность выдержать тяжелое здание

Прежде, чем приступать к возведению, крайне важно провести расчеты. Построить обширный подвал в доме со столбчатым фундаментом тоже не получится

Как сделать столбчатый фундамент из пластиковых труб своими руками?

Прежде, чем начать работы по возведению фундамента, необходимо определить глубину его залегания. Она зависит от нескольких факторов:

Толщина промерзания грунта зимой.
Фактическое расположение грунтовых вод.
Особенности грунта и местности.
Вес дома.

При возведении столбчатого фундамента из пластиковых труб своими руками начинают с подготовки участка. Место, выбранное для постройки, необходимо расчистить и выровнять. С использованием уровня или теодолита проводится трассировка участка

При помощи колышков, которые устанавливаются на месте будущих углов, и веревки осуществляется разметка. Любые возвышения необходимо выровнять. По периметру стен вырывается неглубокая траншея, в которой определяются точки размещения столбов.

Расстояние между столбами зависит от особенностей постройки, но оно не должно превышать двух метров. Столбы устанавливаются на углах дома, под капитальными стенами и перегородками.

Если в доме запланирована веранда, терраса или другие пристройки, для них необходимо сделать отдельный фундамент. Это позволит избежать деформаций из-за неравномерной усадки строения.

На дно шурфов насыпается слой песка и щебня, которые станут дренажной подушкой. Сверху укладывается гидроизоляция: рубероид или плотная полиэтиленовая пленка. После этого в шурф можно опускать трубы ПВХ. В трубу сначала заливают бетонную смесь на 30 см. После этого трубу нужно слегка приподнять и дать бетону немного растечься по рубероиду. Так вы получите более надежное основание.

После того, как залитая смесь немного схватится, трубу нужно вдавить до упора. Теперь можно устанавливать прутья арматуры

Их тоже важно вдавить в основу до упора. По длине прутья должны выходить из трубы, чтобы потом было проще крепить ростверк

Заключительный этап – заливка бетонной смесью свободного пространства в трубе. Бетон требует утрамбовки. Для этого можно использовать специальный вибратор либо просто помешать палкой. Пузырьки воздуха выйдут наружу, и фундамент будет крепче. Свободное пространство вокруг трубы для увеличения устойчивости следует засыпать влажным песком.

Зависимость выбора фундамента от характеристик грунта и особенностей грунтовых вод

Рассмотрим возможность строительства фундамента из труб. Следует учитывать, что это отнюдь не универсальный фундамент (исключая свайный с винтовыми сваями). В случае сложных грунтов и большого веса постройки такой фундамент не подойдёт, нужно строить более сложные разновидности — монолитный плитный, монолитный ленточный, ленту из блоков, монолитный свайный. Поэтому, чтобы иметь абсолютную уверенность в правильности выбора фундамента из труб, нужно заказать геодезическое обследование своего участка. Оно будет включать заключение о грунтах, об их послойном расположении, о глубине грунтовых вод, глубине промерзания почвы и о наличии внутри почвы водяных «линз».

Геодезические исследования непременно должны предшествовать проектированию будущего строения и сопровождать его по мере продвижения

Грунты и их комбинации

Классификация грунтов представлена в справочниках; например, в учебнике «Грунты. Фундаменты. Характеристики грунтов. Выбор оптимального фундамента»:

Скальные грунты — это, скорее, кристаллическая порода, скала, а не земля, и порода осадочная (доломиты, спрессованные песчаники, сланцы, ракушечники, известняки). Приемлем любой фундамент, кроме свайного (трудно сверлить скалу).
Конгломераты — осколки разновидностей скальных грунтов; не размываются и не меняются в объёме, промерзая; приемлем любой фундамент.
Нескальные грунты:
- связанные — глинистые и суглинистые; глубоко промерзают; способны «поплыть» и сдвинуться, годятся только тяжёлые виды фундаментов;
несвязанные — песчаный и супесчаный грунты; при намокании склонны к подвижкам, промерзают неглубоко; годятся фундаменты любого типа.

Разные грунты, которые могут встретиться на вашем участке

Зная этот перечень, можно приблизительно определить тип своего грунта и самостоятельно: садовым буром просверлить шурф и изучить образцы земли с разной глубины.

В результате геодезических работ вы получите полную информацию о состоянии вашего участка

Если смоченный водой образец грунта можно вымесить, как тесто, то ваш грунт — суглинок. Если в воде земля растворится — в ней большой процент суглинистой составляющей. Если выпадет осадок, то на дне глина, а над ней — песок.

Чтобы определить вид грунта, нужно поместить образец в стакан с водой

Если у вас на участке хороший, устойчивый грунт — массив скалы, нетронутый песчаник, или осадочные породы, или же песок, или плотные суглинистые почвы, то фундамент из труб вполне годится для любой нетяжёлой постройки типа каркасного дома, веранды, беседки, сарая. А фундамент из винтовых свай пригоден для любой постройки на любых почвах.

Глубина промерзания грунта

Глубина промерзания в средней полосе России около одного метра, но возможны и отклонения. Нижняя точка подошвы любого заглублённого фундамента должна находиться ниже точки замерзания грунта. К трубам (кроме винтовых свай) это чаще всего не относится.

Глубина промерзания — фактор, влияющий на глубину заложения фундамента

Как установить ростверк

Для того, чтобы равномерно распределить нагрузку по всем опорным элементам и по грунту, нужен ростверк. Ростверк – это горизонтальная обвязка монтируемых опор.

Ростверк поверх столбчатого фундаментаИсточник stroy-dom.by

Его начинают устанавливать после высыхания фундамента. Замеряется его высота, и если её недостаточно, то необходимо выравнивание. Выравнивают высоту с помощью цементно-песчаной смеси.

После её высыхания сооружают сборный или единый пояс:

Если делается сборный пояс, то элементы конструкции должны быть хорошо соединены обрезками арматуры. Обрезки соединяются монтажными петлями при помощи сварки или проволочными скрутками.

Потом устанавливают опалубку, каркас из арматуры и заливают все бетоном. После застывания бетона проводят гидроизоляцию, а пазухи ям засыпают грунтом.

Важно, чтобы от земли до ростверка было не меньше 10 см. Это скомпенсирует пучение грунта. Видео об установке ростверка:

Видео об установке ростверка:

Возведение фундамента

Подготовка

Устройство столбчатого основания, собственно, как и любого другого, начинается с подготовительных работ.

Выполняются они следующим образом:

Работа начинается с разметки участка согласно проекту.
Далее при помощи бура надо выполнить необходимое количество скважин, которые должны располагаться друг от друга на расстоянии 1,5-2 метра. Глубина скважин должна быть на 25-35 сантиметров ниже уровня промерзания грунта, в среднем это – 1,4-1,7 метров. Что касается диаметра скважин, то он зависит от диаметра опор, чаще всего этот параметр составляет 15-20 см.
Дно скважин на 10-15 см засыпается слоем щебня или песка.

Установка асбестобетонных опор

Асбестовые трубы

Наиболее распространенным вариантом являются асбестоцементные трубы для фундамента, что связано с их устойчивостью к коррозии, в отличие от металлических аналогов, и устойчивости к морозам, в отличие от пластика.

Итак, фундамент из асбестоцементных труб своими руками выполняется в таком порядке:

В скважину помещается асбестоцементная труба диаметром 200 мм, выступающая над уровнем почвы на 30-40 сантиметров.
Затем забиваются два металлических прута на расстоянии 6-7 см друг от друга. Прутья должны располагаться ниже опоры на 20 см и настолько же над ней возвышаться. Выступающая часть прутьев будет служить основой для крепления ростверка.
Далее опора изнутри и снаружи заливается бетоном марки не ниже М200.

Заливка бетона в опору

После этого, точно также выполняется монтаж остальных опор. Самое главное в данном процессе – обеспечить расположение столбов на одном горизонтальном уровне. При необходимости, их можно подпилить. (См. также статью Изделия из труб: особенности.)

Чаще всего, ростверк для такого основания выполняют из бруса, которые укладывается поверх столбом.

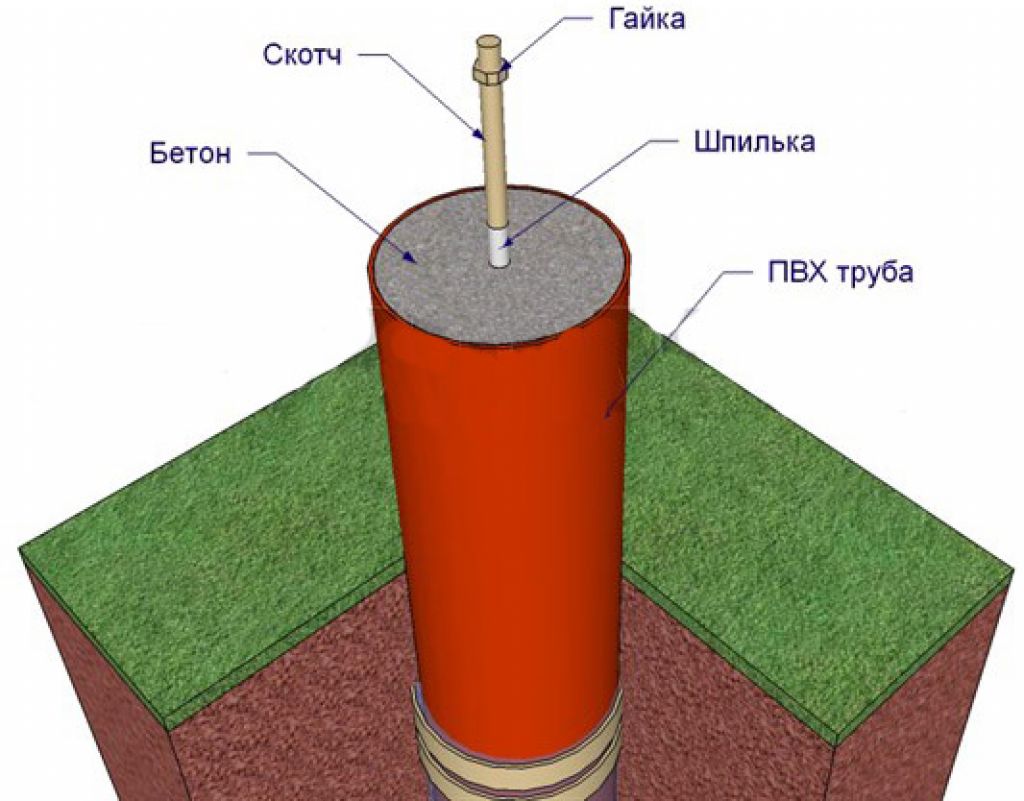

Опора из ПВХ трубы

Пластиковые

Столбчатый фундамент из пластиковых труб выполняется по описанной выше схеме. Поэтому опустим техническую часть его монтажа и рассмотрим особенности данного материала.

Итак, достоинством пластиковых труб является их дешевизна. Кроме того следует отметить, что они значительно легче и при этом более устойчивы к различным химическим веществам, чем асбестобетонные аналоги. Однако, как уже было сказано выше, пластик становится хрупкими на морозе.

Готовый фундамент из металлических труб

Металлические

Фундамент из металлических труб является наиболее прочным и быстрым в плане возведения, но, в то же время, наиболее затратным вариантом. Кроме того, он требует надежной защиты металлических элементов от коррозии, в противном случае конструкция не простоит более двадцати лет.

Возводится такой фундамент на трубах своими руками следующим образом:

Обработанные антикоррозионным средством трубы забиваются ниже уровня скважин на 50-100 см. Самое сложное при этом – обеспечить один уровень для всех опор.
Далее выполняется заливка опор и шурфа бетоном. Использование арматуры в данном случае не требуется, так как столбы сами по себе достаточно прочные.

https://youtube.com/watch?v=tbHYwbcKlLc

Для такого фундамента предпочтителен ростверк из металлического профиля. Конечно, он получится довольно дорогим, но зато – наиболее прочным. После того как ростверк будет готов, можно приступать к дальнейшему строительству здания.

Буронабивной свайный фундамент своими руками

Представленная ниже пошаговая инструкция предусматривает самостоятельное возведение свайного фундамента в буронабивном исполнении с ростверком сверху. Это наиболее востребованный вариант среди частников, так как реализовать его несложно. Для работ нужны лишь трубы из асбестоцемента, бетонный раствор и стальная либо стеклопластиковая арматура.

Устройства выполняется в пять этапов:

Земляные работы.
Установка асбестоцементных труб и укладка в них арматуры.
Заливка бетона.
Устройство ростверка.
Закрытие цоколя.

Для изготовления буронабивных свай требуются асбестоцементные трубы диаметром 300–400 мм. Они послужат гарантией, что фундамент будет иметь хорошую несущую способность как по вертикали, так и в горизонтальной плоскости. И в отличие от стального варианта асбестоцемент не заржавеет в земле.

Скважины для опор проще всего сделать с помощью ручного бура с бензиновым либо электрическим двигателем. Глубина этих отверстий должна получиться в итоге на 30–40 см ниже точки промерзания грунта.

Свайные столбы располагаются по периметру строения и под несущими стенами внутри с шагом до двух метров. После выбуривания скважин на их дне насыпается песчаная подушка толщиной в 10–15 см. Затем сверху в качестве опоры под сваи заливается бетон еще на 25–30 см. И уже в этот не застывший раствор устанавливаются трубы из асбестоцемента. При этом они должны выступать над землей минимум на 30 см.

Чтобы трубы оставались строго в вертикальном положении, они обсыпаются песком, который повергается в процессе этого утрамбовке. Далее производится армирование опорных столбов. Для этого используется 3-4 прута из стали либо стеклопластика сечением 10–12 мм.

Армирующие стержни необходимо разместить по центру трубы на равном удалении друг от друга. Для упрощения монтажа их еще на земле можно связать поперечинами-распорками из проволоки. По высоте эти вертикальные пруты должны оказаться выше верхнего края трубы, выступая из последней на 15–20 см. После армирования эту несъемную опалубку остается лишь залить бетоном, следя чтобы внутри раствора не образовалось пустот.

Уже через 3–4 дня на получившиеся опоры можно монтировать ростверк из железобетона (с укладкой опалубки, армированием и заливкой бетонной смеси), стального швеллера либо бруса. В итоге между ним и землей должно оказаться просвет в 25–30 см. Укладывать ростверк непосредственно на грунт нельзя, его при пучении может попросту выдавить вверх и снести вместе с постройкой.

В завершении обустройства, лучше всего уже после возведения стен, опоры и ростверковую конструкцию следует закрыть с боков обшивкой. Здесь прекрасно подойдет профнастил для крыши или фасада либо декоративный кирпич. Только сначала надо уложить все коммуникации. Благо водопровод и канализация в доме на сваях проводятся между опор без дополнительных ухищрений и сверления бетона.

Металлические трубы для фундамента

Один из самых надёжных материалов для обустройства столбчатого основания под дом своими руками являются металлические трубы. Они выигрывают перед другими, выше перечисленными не только в надёжности, но и в темпе выполнения работ.

Рекомендуем посмотреть видео, как используются данные опоры при строительстве основания дома.

Однако придётся уделить больше времени и терпения в процессе выставления их в уровень, как вертикальный, так и горизонтальный. Металлические трубы тяжелее, поэтому выставить вертикаль довольно трудновато. Также больше усилий затрачивается и при выводе горизонтали. Металл намного сложнее срезать, чем цементные или пластиковые материалы.

№17. Теплица из пластиковых труб

Полноценную теплицу возвести, понятное дело, сложнее, чем парник. Понадобится намного больше материала, да и времени уйдет немало. Размер теплицы может быть практически любым. Порядок действий следующий:

разметка места под теплицу;
пол в теплице может быть земляным, но при желании его можно накрыть досками шириной 20 см, предварительно пропитанными антисептиком. Их укладывают на выровненную почву, по углам крепят к почве арматурой;
вдоль длинных сторон в почве закрепляют куски арматуры, которые должны на 50-70 см возвышаться над уровнем земли;
на арматуру одевается труба, которой при помощи физической силы придается дугообразный вид, потом труба крепится с противоположной стороны на такой же отрезок арматуры. Шаг установки дуг 70-80 см;
когда все дуги установлены, монтируют центральное ребро жесткости, которое предназначено для поддержания конструкции в равновесии;
необходимо подготовить место для будущей установки дверей и окна;
лучше использовать болтовое соединение;
укрывают теплицу пленкой, агроволокном или поликарбонатом;
двери можно также изготовить из пластиковых труб.

Из труб можно сделать каркас для теплицы практически любой формы, но арочная остается наиболее предпочтительной.

Проекты летних беседок из ПВХ-труб

Благодаря гибкости и легкости материала создать сооружение даже сложной геометрической формы не составит труда. Популярна конструкция в виде дуги. Ее берут за основу и для строительства:

пергол;
теплиц;
навесов для машин или уличного барбекю.

При этом крыша бывает одно- или многоскатной.

Пользователи часто ищут:

Дачный навес для отдыха
Изготовление навеса для дров

Будущую постройку изображают на бумаге в виде схемы. Далее делают несколько эскизов с разных ракурсов. В проекте указывают материалы для настила крыши, обшивки стен, размеры каждого элемента, подсчитывают общие расходы.

Устройство столбчатого фундамента

Столбчатый фундамент – это основание, состоящее из столбов, забитых в грунт (или залитых). Они выполняют функцию опор. На них ложится вес возводимой конструкции. Вся нагрузка через столбы для фундамента передается грунту.

Выступающие на поверхности концы опор соединяют в одну конструкцию, сооружая ростверк. Последний строят в виде рамы, либо плиты, закрепленных на столбах.

Для создания опор используют различные блоки, кирпич, либо заливают в опалубку бетоном. Форму под раствор изготавливают из разных материалов:

рубероида;
асбестовых и пластиковых труб.

Применение рубероида – это наиболее дешевый вариант. Но его использование не позволяет залить одинаковых габаритов сваи. Также прочность такой опалубки очень низкая: при трамбовке рубероид может разорваться.

Трубы из асбеста в качестве формы для буронабивных свай обходятся гораздо дороже, чем пластиковые. В их составе присутствуют токсические для человека вещества, которые попадают в организм с пылью во время резки материала на отрезки нужной длины.

Канализационные трубы используют для создания опор под сооружения следующего типа:

каркасные строения;
дома из бруса, либо обработанных бревен;
небольшие и легкие постройки из ячеистых бетонов: гаражи, веранды, сараи.

Выделяют такие виды столбчатых оснований по уровню заглубления ростверка:

заглубленные;
низкие;
высокие.

Строительство высокого ростверка Заглубленная разновидность столбчатого фундамента предполагает строительство ростверка ниже уровня почвы. Низкое основание закладывают вровень с грунтом, а высокое – строят над поверхностью земли. Ростверк заглубляют в грунт для избегания продувания постройки под полом. При этом вся нагрузка от сооружения все равно ложится на опоры, а не грунт.

На неустойчивых почвах или при возможности подтопления основание делают высоким.

Необходимые материалы и инструменты

Помимо труб для создания столбчатого фундамента понадобятся такие материалы:

Деревянные доски, бруски для опалубки.
Саморезы по дереву (Как правильно подобрать саморезы читайте тут).
Цемент марки М500.
Щебень (Полную информацию об удельном весе и плотности щебня читайте тут) .
Арматура.
Веревка.

Цемент марки М500 отличается высокой прочностью, поэтому в строительстве фундамента отдается предпочтение именно этому материалу.

Для выполнения работ никак не обойтись без таких инструментов:

Бура садового.
Лопаты.
Строительного уровня.
Шуруповерта.

Для рытья скважин предпочтительнее применять садовой бур, что значительно облегчит проведение работ. Но вырыть ямы можно и ручным способом.
