Особенности и технология создания фундамента на сваях для беседки

Инструкция по строительству буронабивного свайного фундамента с уширением

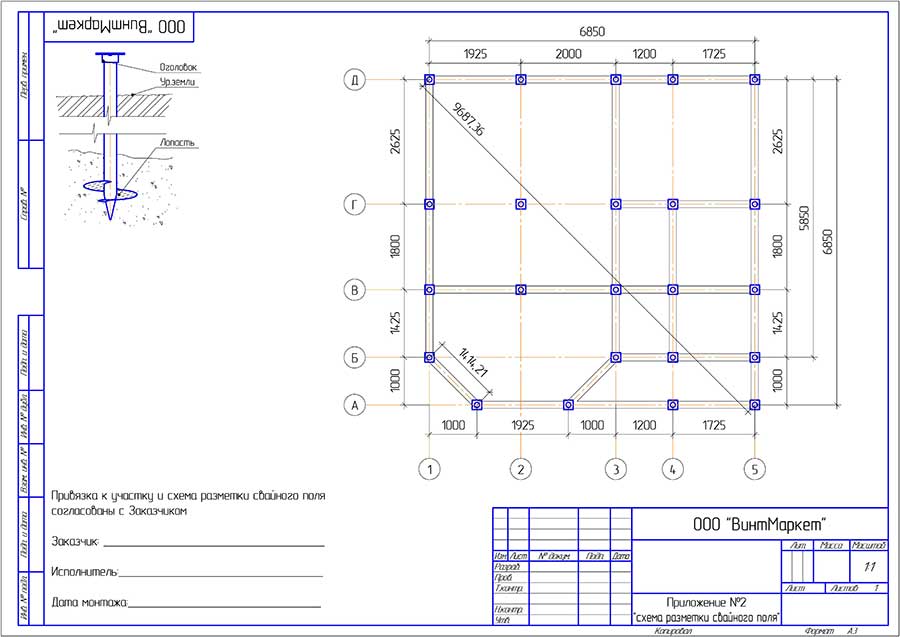

Разметка участка

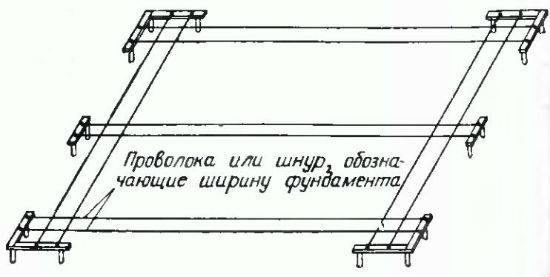

1. Устанавливаем обноску для натягивания бечевки, по которой будем отмечать расположение столбов (свай). Вместо обноски можно просто использовать колышки либо арматуру, прочно закрепленную в почве. Предварительно перед размещением обноски у нас должен быть составлен проект по кол-ву и расположению столбов.

Натягиваем бечевку (шнур, толстую нить либо любой аналог) для разметки расположения будущих свай. Места пересечения бечевки будут являться центрами скважин. В нашем примере расстояние между центрами столбов сделаем 2м. При условии, что диаметр буронабивной сваи у нас 25 см, следовательно, расстояние между сваями получится 1,75м.

2. Намечаем центры будущих скважин. Для данной задачи будем использовать отвес, который будет опускать с мест пересечения бечевки.

3. Вбиваем колышек точно по отвесу. Вместо колышка можно использовать все что угодно, главное чтобы надежно держалось в земле и было заметно, чтобы случайно не сбить.

В итоге получаем размеченный участок под будущие столбы. Обноску убираем, чтобы она нам не мешала. Остаются только колышки.

Более подробную инструкцию по разметке фундамента можно прочитать в статье: Разметка под фундамент. Правила построения прямоугольного фундамента. Для столбчатого фундамента: Разметка под столбчатый фундамент с ростверком.

Изготовление

Фундамент столбчатый из дерева или металла

Как сделать фундамент для беседки столбчатый рассмотрим более подробно. Основание столбчатого типа становится наилучшим способом для беседок из металла и древесины.

Проектируем столбчатый фундамент

Итак:

• На площадке размечаем контуры будущего строения, применяя для таких целей угольник, веревку и металлические вехи. Первой вехой помечают один угол беседки.
• Затем маркируют следующий угол второй вехой и мерным отрезком веревки, который равен длине фундамента.
• Третьи и четвертые вехи отмечаются при помощи угольника и мерного отреза веревки, в этом случае равного ширине фундамента.
• Затем, как сделали разметки необходимо удалить первичный слой грунта примерно 20 — 30 сантиметров. В таком слое заключается большое количество органики и это может сказаться на «здоровье» цокольного перекрытия беседки очень плохим образом.

• После того как произвели расчистку участка нужно начать обустройство столбчатых опор. Сначала необходимо предварительно удалить вехи. В углах участка фундамента копают 4 шурфа, размер которых 42х42 см. и глубина от 60 до 90 см.
• Если необходимо, то такие же шурфы сооружают и между крайними опорами, с шагом в 2 метра.
• Затем, в шурфы засыпают 20 — см. слой песка – смягчающую подушку, на поверхность которой кладут прямоугольный кусок рубероида (60х60 сантиметров).
• Потом по размерам рубероида наливают 15 — сантиметровую бетонную плиту, это станет подошвой будущего столба. Для этого следует замешать цементный раствор с камнем. Для этого можно использовать любой щебень, который есть на участке.
• Последующий этап начинается примерно спустя три — четыре дня, затем как частично отвердеет бетон. Он отдается кладке вертикальной опоры – столба, которая сооружается из бетонных блоков или кирпичей.
• При этом способ сооружения опоры выглядит надлежащим образом: на подошву кладут слой схватывающегося раствора, а именно часть цемента + четыре части песка, на поверхность которого кладут два кирпича, расположив их параллельно друг другу.
• Затем, на эти кирпичи кладут еще один слой раствора и еще два кирпича, ориентированных в поперечном направлении сравнительно нижнего слоя.
• Такая операция целиком длится до тех пор, пока столб фундамента не окажется на необходимой высоте.
• После того как будет построен последний столб, наверх опор монтируют первые венцы или балки беседки. После всего сделанного возводятся стены, кровля и настил.

Свайное основание для деревянных и металлических беседок

Делаем свайный фундамент Свайные беседки, возможно, сооружать на нетвердой почве со значительной глубиной промерзания грунта. Тем самым на основании такого типа лучшим вариантом будет размещение либо деревянных, либо металлических беседок.

Итак:

• Так как балочное устройство первого и второго типа малых архитектурных форм разрешает не применять сооружение некоторого ростверка.
• Конструкции свайных фундаментов под малые архитектурные формы предполагает применение не дорогих буронабивных или винтовых опор.
• При этом в первой ситуации опора производится из стальной, обсадной трубы, а во втором – из асбестоцементной, канализационной трубы.

Монтаж свайного основания выполняется таким образом:

• Когда начинается первый этап, делается та же разметка и уборка необходимого участка от плодородного грунта.
• На следующем этапе в углах сверлят скважины под асбестоцементные опоры, маркированные вехами.
• В третьем этапе в подготовленные скважины насыпают слой щебня, трамбуют его и наливают 15 — 20 см. бетона.
• Затем в отверстие вставляют асбестовую трубу. Винтовым сваям подобные процедуры не нужны – они вводятся в землю на необходимую глубину.
• На последующем этапе в пустое тело трубы вставляют 4 — 5 прута и наполняют его бетоном.

Несколько причин, чтобы заказать беседку на винтовых сваях

• Основным достоинством винтовых опор можно считать их универсальность. Ведь они подходят для любого вида грунта, включая торфяную почву, и склонный к пучению грунт. Им не страшны близкое залегание подземных вод и сезонные подтопления.
• Установка винтовых свай для беседки может осуществляться даже на крутых склонах, исключая необходимость выравнивать участок большими объемами земли.
• Долговечность свайно-винтового фундамента составляет 100 лет, ведь металлические части обрабатываются антикоррозийным покрытием и подвергаются оцинкованию.
• Для монтажа опор не требуется задействование тяжелой техники и специальных устройств.
• Цена на винтовые сваи для беседки значительно ниже, чем на альтернативные фундаментные материалы.

Как залить фундамент под беседку своими руками

Итак, мы с вами уже разобрали, как правильно выбрать фундамент в зависимости от типа постройки и геодезических особенностей участка. Основание под беседку с мангалом: ленточным, на столбах, либо на сваях.

Правила устройства фундамента:

1. Столбы и сваи следует располагать на расстоянии не более 2-2,5 м друг от друга.
2. Ширина ленточного основания не может быть больше его высоты. Оптимальная ширина ленты 300-400 мм.
3. Ленточный фундамент незаглубленный подходит для регионов с мягким климатом, для устройства снимается только мягкий плодородный слой грунта, глубина 300-500 мм.
4. Чтобы залить мелкозаглубленный ленточный фундамент под беседку требуется траншея глубиной в 700 мм.
5. Если в беседке предусмотрены несущие элементы – столбы, то лучше залить столбчатый или свайный фундамент ниже уровня промерзания почвы, с незаглубленным ленточным монолитно-бетонным ростверком.
6. Сваи всегда устраиваются ниже уровня промерзания грунта на 200-300 мм. Показатели зависят от региона.

Основные правила, который помогут выбрать фундамент для беседки правильно

Начало начал

Пред тем, как заложить фундамент под беседку своими руками, следует расчистить участок под строительство, сделать разметку, по углам забив колья и натянув между ними веревку.

Разметка участка под беседку

Далее необходимо проверить геометрию периметра: угольником или измерить диагонали, которые должны быть равны. Для более точной проверки используйте теорему Пифагора: квадрат гипотенузы равен сумме квадратов катетов. Затем на участке снимите плодородный слой почвы.

Для устройства ленточного, плитного или столбчатого фундамента под беседку выкапываются ямы, котлован или траншея соответствующей глубины, дно тщательно выравнивается и трамбуется, лучше выстелить геотекстилем, чтобы избежать заиливания.

Далее устраивается подушка: 100-200 мм щебня средней фракции, 100-200 мм песчаника, подушка уплотняется, после чего можно заливать фундамент.

Оптимальная толщина плиты под печь не менее 400 мм

Опалубка и армирование

Когда песчано-щебневая подушка подготовлена, на ее выстилается слой рубероида, он послужит нижней горизонтальной гидроизоляцией. Далее в траншею устанавливается обрешетка, обычно она сбивается из доски толщиной 50 мм или из фанеры со специальной пропиткой. Обрешетка укрепляется подкосами, и стягивается брусками сверху, чтобы сохранить геометрию фундамента при заливке бетоном.

Схема, как сделать обрешетку для фундамента

В обрешетке монтируется арматурный каркас. Для мелкозаглубленного ленточного фундамента он состоит из 2 горизонтальных слоев, в одном слое 2-3 рифленых прута с сечением 8-12 мм, вертикальные, поддерживающие, стойки могут быть из гладкой арматуры. Каркас лучше скреплять вязальной проволокой или пластиковыми хомутами, от сварки конструкция ослабевает.

Как сделать каркас из арматуры для ленточного фундамента

Перед установкой каркаса на дно траншеи следует положить камни или подставки, чтобы снизу образовался зазор в 50 мм. Дело в том, что арматура должна со всех сторон быть углублена в бетон, не менее чем на 50 мм. В подготовленную основу можно заливать раствор.

На фото опалубка с установленным армирующим каркасом

Свежий бетон штыкуется или обрабатывается погружной вибромашиной, чтобы внутри не оставалось пузырей, пустоты впоследствии могут привести к разрушению фундамента.

Схема, как обустроить ленточный фундамент в беседке

На 7 день можно снимать опалубку, бока ленты следует обклеить рубероидом или обработать гидроизоляцией обмазочного типа. При необходимости фундамент можно утеплить. Через месяц, когда бетон полностью встал, делается обратная засыпка грунтом, и можно нагружать основание стенами беседки.

Столбчатый фундамент своими руками под беседку – универсальное решение вопроса

Данный вид несущего снования используется в большинстве случаев, так как он самый доступный по стоимости и сооружается довольно просто без лишних заморочек.

Простые столбчатые фундаменты

Кроме того, столбчатое основание можно создать из разных материалов и разных интерпретациях:

1. При помощи асбестоцементного материала. Трубы врываются в грунт, и заливаются бетоном с армированием. Такое устройство чаще всего применяется для создания деревянных беседок.

Основание из асбестоцементного материала

1. При помощи металлических труб. Здесь не понадобится заливка бетоном после установки. Их просто нужно вмонтировать в землю и качественно утрамбовать.

Сваренный вариант из металлических труб

1. Создание фундамента при помощи деревянных столбов.

На базе деревянных столбов

1. При помощи бетонных блоков. Это самый прочный и надежный вариант. Такое несущее основание подходит не только для массивных беседок, но и под дачные дома, бани, заборы.

На основе бетонных блоков

1. Кирпичные опоры. Недорогой и распространенный вариант. Его используют практически для всех конструкций беседок.

Из кирпичей

Несколько правил по созданию столбчатого несущего основания

1. В зависимости от конструкции, столбы распределяются равномерно на углу внешних стен. Если в строении наблюдается перегородка, то под ней также необходимо установить дополнительный столб.
2. Установка столбов производится по периметру с шагом 120-150 см в среднем (все зависит от массы постройки).
3. Закрытая постройка со сложным барбекю должна строится с дополнениями для несущего основания. Дополнительно, к фундаменту, выкладывается цоколь из кирпича. Тогда можно быть уверенным в конечном результате.
4. Если грунтовое основания из глины, то столбы устанавливаются строго по периметру. Если, установив дополнительный столб внутри повлечет за собой последствия в виде перекоса несущего основания из-за промерзания грунта.
5. Чтобы столбы не вытиснулись, нужно произвести качественную гидроизоляцию.

Изучив все правила, можно приступать к созданию столбчатого основания. В качестве помощника, рекомендуем ознакомиться с обзором «Беседкa с фундaментом», видео урок по созданию столбчатого основания.

Столбчатый фундамент.

Этап строительства

После того, как фундамент подготовлен, можно приступать к строительству беседки. Сперва для нее делается каркас из бруса, который скрепляется гвоздями или саморезами. Основа для пола представляет из себя несколько брусьев, которые очерчивают контур беседки, и поперечные ребра для прочности. Вертикальная часть каркаса – опорные столбы по углам и по центру, если таковой предусмотрен. Когда каркас готов – настилаем пол из досок.

К монтажу стен лучше перейти после того, как у ротонды готова крыша, хотя можно заняться этим и сразу. Согласно чертежу, укладываем брус по форме будущей крыши и крепим на него кровельный материал. Помните, что крыша должна быть шире основания, чтобы дождевая вода стекала за пределы беседки, а не внутрь нее.

Критерии выбора фундамента для беседки

Фундамент — основополагающая часть любого, даже самого маленького строения. Всякий фундамент плох и не выполняет своих функций, если он построен неправильно.

Видов фундамента, в сущности, совсем немного. Они все имеют определённую заглубленность; лежат на подушке из дренирующего щебня, гальки, песка. Между собственно фундаментом и строением, на нём возведённым, всегда имеется гидроизоляция. В качестве исключений можно отметить свайные фундаменты, которые обходятся без подушки (хотя иногда на подушке лежит заглублённый ростверк свайного фундамента), и незаглубленные, просто лежащие на подушке, фундаменты, применяемые для самых лёгких строений.

Виды фундаментов

По глубине расположения все фундаментные основания подразделяются на заглублённые, малозаглубленные и незаглубленные.

По инженерной конструкции они подразделяются на четыре основных типа: плитные, ленточные, свайные и столбчатые.

Плитный

Применяется в случаях плывуна, близкого залегания вод, проседающего грунта. Преимущества: основательность, надёжность; в нашем случае тонкий монолитный фундамент может быть намного удобней ленточного, так как сразу создаётся площадка — пол беседки. Недостатки: требует больших трудозатрат и большего количества материалов, чем остальные виды, соответственно, дороже стоит.

Тяжёлый плитный фундамент, представленный на схеме, конечно же, избыточен для беседки

Ленточный

Обычно ленточный фундамент — самый популярный вариант, но не для беседок. Преимущества: основательность, надёжность. Недостатки: совершенно избыточен для беседки. Хотя если она очень тяжела, то ленточный фундамент предпочтительней монолитного — он дешевле и лучше справляется с деформациями почвы.

Ленточный монолитный фундамент — не самое лучшее решение для беседки

Свайный

Это сильно углублённые в почву и хорошо в ней закреплённые опоры небольшого сечения — асбоцементные или металлические трубы. Редко, но всё же иногда такой фундамент делается из деревянного бруса, но необходима его специальная подготовка. В отдельных случаях применяются заводские металлические винтовые сваи, что повышает надёжность конструкции и сцепление с почвой. Преимущества: идеален при ненадёжной почве, при строительстве на склоне; свайный фундамент из асбоцементных труб не требует больших финансовых вложений. Недостатки: требует трудозатрат и большой аккуратности при укреплении свай и часто излишен в случае строительства беседки.

Свайный фундамент с винтовыми сваями и бетонным ростверком используется на склонах

Столбчатый

Самый лёгкий в исполнении и чаще всего применяющийся для беседок фундамент. Бывает заглубленный, малозаглубленный и незаглубленный. Для беседок применяются два последних типа. Блоки ставятся на щебёночную или гравийную подушку либо прямо на расчищенную площадку, либо в шурфы. Преимущества: предельная лёгкость исполнения, очень дёшев, годится для любых грунтов. Недостатков нет.

Столбчатый фундамент из блоков с деревянным ростверком — оптимальное решение для беседки

Видео: строительство плитного фундамента под беседку

https://youtube.com/watch?v=qdaSQXiPcZg

Поскольку ваш главный дом уже построен, у вас уже есть на руках сделанное перед его проектированием заключение профессионалов о ваших грунтах. Больше того, вы уже знаете, как ведут себя ваши постройки: каковы оседание, сдвиги почвы, заводнение. Выбор разновидности фундамента для беседки или веранды будет опираться на заключение профессионалов и уже имеющийся ваш личный опыт. Конечно, вы должны учитывать показатели обследования участка. Но в случае с беседкой всё намного проще: требования не столь жёсткие; заглубление либо незначительное, либо отсутствует; ростверк самый простой.

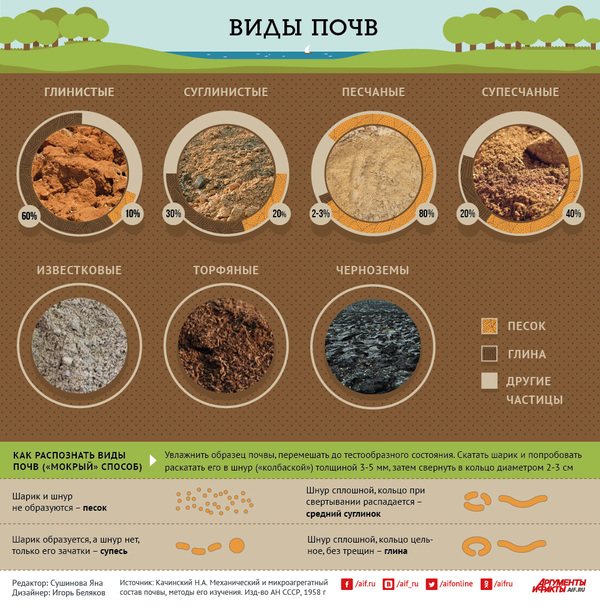

Для каких грунтов они подходят?

Погружение винтовых свай производится на достаточную глубину, чтобы исключить воздействие вертикальных нагрузок морозного пучения. Остаются лишь боковые воздействия, которые, ввиду малой площади контакта, не способны оказывать решающего воздействия на опоры.

Поэтому при определении пригодности грунта принято рассматривать только механические качества.

Наиболее подходящими видами являются следующие типы грунта (по убыванию степени пригодности):

• Песчаные.
• Супеси.
• Суглинки.
• Глинистые.

Абсолютно неподходящими грунтами являются скальные и скально-обломочные виды. Кроме того, противопоказаны биогенные типы — торфяники, или рыхлые просадочные грунты.

С осторожностью надо относиться к сильно обводненным участкам, подверженным сильным сезонным колебаниям уровня грунтовых вод. При строительстве на подобных участках надо производить пробное бурение и увеличивать глубину погружения до максимума

При строительстве на подобных участках надо производить пробное бурение и увеличивать глубину погружения до максимума.

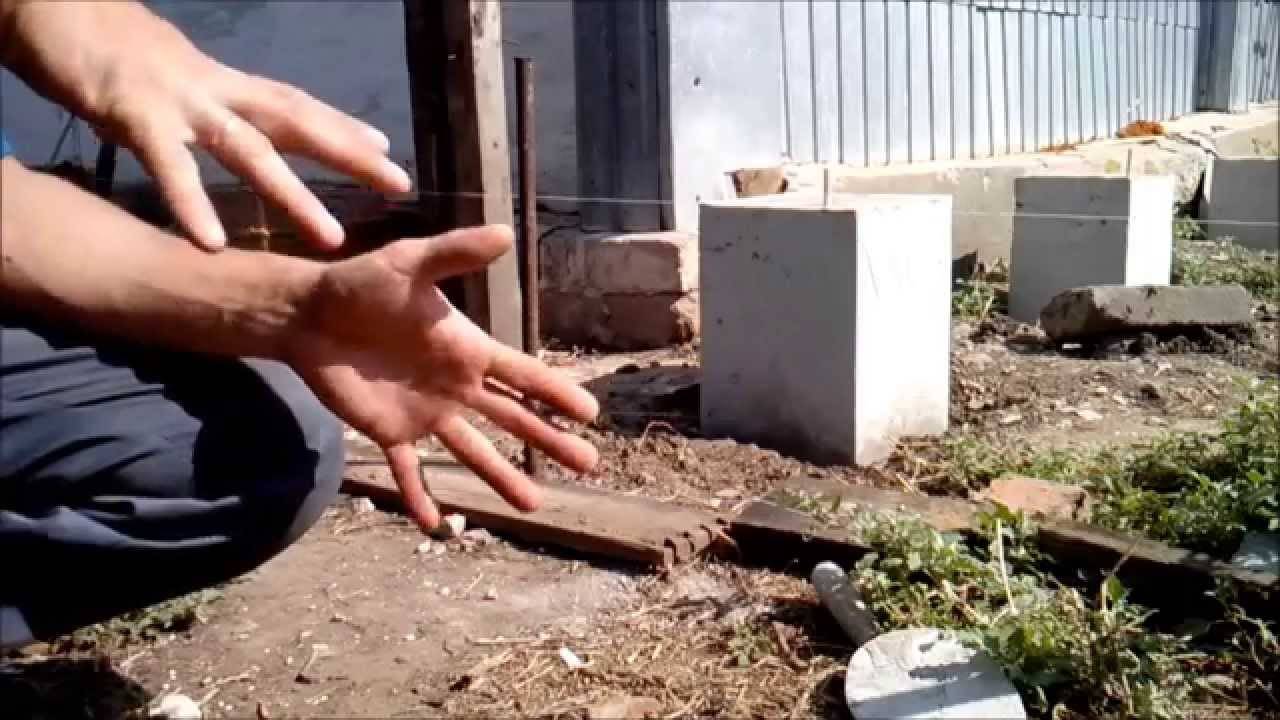

Фундамент из блоков

Данный тип требует минимальных трудозатрат. Это самый простой фундамент. Чтобы установить беседку, следует применять прямоугольные блоки без отверстий. Лучше всего использовать изделия размерами 20х20х40 см. Их проще как перевозить, так и устанавливать.

Пример фундамента из блоков

Пошаговая инструкция устройства фундамента

Первый этап. Разметка

Существует ряд специальных методик для выполнения разметки под фундамент. Следует их внимательно изучить прежде, чем приступить к работе. Для разметки применяется бечевка, которая затем крепится с помощью металлических или деревянных колышков.

Разметка под фундамент

Второй этап. Выемка грунта

Площадь ямы под установку бетонного блока в 1,5-2 раза больше площади его основания. Глубина ямы зависит от типа грунта, на котором возводится постройка. Обычно глубина составляет от 150 до 300 миллиметров.

Третий этап. Подготовка основания

Получившиеся неглубокие ямы заполняются щебнем или песком. Затем утрамбовываются. Песок рекомендуется залить водой, чтобы его усадка была максимальной.

Четвертый этап. Укладка

Сначала блоки устанавливают строго по углам. Затем располагают на расстоянии 1,5-2 метра друг от друга по всей площади постройки.

Пятый этап. Гидроизоляция

Во время эксплуатации конструкции, вода поднимается и увлажняет несущие конструкции. Это происходит вследствие капиллярного эффекта. Чтобы предохранить нижнюю часть постройки от разрушения, необходимо положить несколько слоев рубероида. Либо промазать битумной мастикой или жидкой резиной.

Когда все работы закончены, можно размещать беседку или устанавливать обвязку – каркас основания постройки.

Виды фундаментов для беседки

Перед тем как приступить к закладыванию фундамента, следует определить тип грунта на месте сооружения беседки. От этого будет зависеть вид и глубина залегания основания. Фундамент под беседку своими руками делается аналогично, как и для жилых домов, с использованием тех же технологий и материалов.

Свайное основание

Если сплошное бетонное основание под садовый домик кажется непозволительной роскошью, то винтовой (свайный) фундамент ― то, что необходимо. Он позволяет укрепить беседку на любой местности, даже со склоном.

Как правило, беседка на сваях устанавливается на вязких глинистых почвах со средним уровнем деформации. Преимущество свайного основания состоит в том, что оно позволяет равномерно распределить нагрузку от садового домика, укрепить его на неровной, болотистой местности, обрыве, где другие типы фундаментов заложить невозможно.

На заметку: свайный фундамент имеет запас прочности около 150 лет. При необходимости его можно переустановить в другое место.

Беседка на винтовых сваях устойчива, хотя имеет минимальный контакт с почвой

Столбчатое основание

Для песчаных и скалистых грунтов с минимальным уровнем деформации наиболее подходящим будет столбчатый фундамент. Это простой и экономичный способ укрепить постройку, не имея специальных знаний и навыков. Его суть состоит в установке в землю бетонных или кирпичных столбов по всему периметру здания, которые послужат его опорой.

Совет начинающему строителю: поверх установленных столбиков выполняется обвязка из деревянного бруса, к которой крепятся вертикальные опоры для формирования стен беседки, а также настилается пол.

Схема установки фундамента на столбах

Основание из плит

При малоэтажном строительстве на пучинистых грунтах можно закладывать плиточный фундамент. Для этого из железобетонных плит сооружается цельная площадка, которая препятствует деформации сооружения. Устанавливается она на дренажную песчаную подушку, толщиной до 50 см, и гидроизоляционный слой.

Учтите: плиточный фундамент подойдет для зданий, обладающих высокой чувствительностью к деформациям (стены которых выполнены из газо- и керамзитобетона, кирпича).

Основание из железобетонных плит стоит довольно дорого, но обеспечивает лучшую устойчивость конструкции

Ленточный фундамент

Самое надежное и часто применяемое основание под беседку ― ленточное. Оно представляет собой замкнутую полосу из железобетона, залитую по всему периметру конструкции. Благодаря высокой несущей способности применяется ленточный фундамент для беседки из кирпича, камня. Он идеально подходит для возведения построек на сухих непучинистых грунтах.

На заметку: укладка ленточного основания под беседку требует больших материальных и трудозатрат, поэтому его глубина в большинстве случаев составляет не более 50 см.

Железобетонное ленточное основание идеально для массивных тяжелых построек, сооружений с мангалом, или барбекю

Основание из покрышек

Для укрепления садового домика на почве дачники часто используют подручные материалы, так появился фундамент из покрышек. Его основное преимущество ― экономичность. Такое основание долговечное, не поддается разного рода воздействиям, равномерно распределяет давление от веса конструкции, его можно выполнить самостоятельно.

Рекомендация: внутренние отверстия шин засыпают грунтом, или песчано-цементной смесью, которую тщательно утрамбовывают.

Фундамент из покрышек может быть как столбчатым, так и сплошным

Выбор того определенного вида фундамента зависит от характера постройки и почвы под ней. Больше всего трудностей возникает при строительстве на глинистых грунтах. При резком похолодании/потеплении такая почва может проседать, или подниматься, вызывая трещины в здании. Поэтому для таких грунтов лучше выбрать свайное основание, стойкое к трансформации почвы.

Фундамент под беседку из бруса, которая имеет небольшой вес, может быть столбчатым, выполненным из труб (металлических, асбестоцементных), или кирпича.

Между брусом и фундаментом следует проложить слой изоляции, это продлит срок службы древесины

Очень важно правильно подобрать фундамент для беседки с барбекю. Здесь следует учитывать и масштаб постройки, и тип грунта. На песчаной почве будет достаточно заложить мелкоглубленное ленточное основание

На песчаной почве будет достаточно заложить мелкоглубленное ленточное основание.

Фундамент должен возвышать над землей не менее чем на 10 см

Совет: если местность под застройку не является проблемной, фундамент под беседку своими руками может быть выполнен в упрощенном виде.

Частые ошибки и советы

Типичные ошибки новичков:

• экономия на фундаменте и материалах для его заложения;
• игнорирование потребности в расчете;
• выбор типа конструкции без учета всех параметров эксплуатации.

Неопытные застройщики ошибочно относят баню к легкой второстепенной постройке и закладывают под нее оптимальные по бюджету, но далеко не универсальные мелкозаглубленные ленты или столбчатые основания с большим расстоянием между опорами. На устойчивых грунтах такие конструкции выдерживают коробки бани из любых материалов кроме камня, на плывунах или пучинистых – последствия могут быть фатальны.

Помимо этого, к ошибкам заложения или обустройства относят:

• Слабую или недостаточную вентиляцию подполья полов бани. Отсутствие продух в монолитных конструкциях или ошибки при заложении забирки приводят к размножению грибковых колоний, что недопустимо. Эта же нарушение становится причиной плохой тяги печи.
• Бетонирование фундамента при низких или около нулевых температурах.
• Ошибки при выборе типа сливной системы, в частности – накопление влаги около бетонных конструкций при открытом сливе.
• Отсутствие гидроизоляционной отсечки между фундаментом и деревянными или пористыми конструкциями бани.
• Нагрузку фундамента до завершения процессов набора прочности растворов.
• Отсутствие собственного основания под массивными банными печами.

Избежать ошибок помогает план, отражающий все особенности конструкции и места прохода коммуникаций. Работы по возможности проводятся при сухой и теплой погоде, в период минимального УГВ.
