Особенности свайного фундамента для дома 6х6 и стоимость монтажа под ключ

Рассчитываем необходимое количество свай на онлайн калькуляторе

Когда вам нужно посчитать необходимое количество винтовых свай, которые понадобятся для постройки фундамента вашего дома, можно упростить себе задачу, воспользовавшись специальным калькулятором. Для этого вам потребуется ввести исходные данные вашего строительства. Нужно сосчитать суммарное количество углов и стыки стен снаружи здания с несущими перегородками. В перечисленных точках необходима установка свай, шаг их размещения должен составлять не более трех метров. В случае, если у вас в планах установка камина, то исходя из его веса потребуется установка 1-4 свай под ним.

Рекомендуем вам воспользоваться онлайн калькулятором. С его помощью вы узнаете не только необходимое количество свай, а также их диаметр и длину.

Рассчитать свайный фундамент под будущий каркасный дом достаточно просто, достаточно внести соответствующие данные в необходимые поля:

• Выберите тип вашей застройки;
• Количество этажей;
• Из чего строится дом;
• Тип грунта;
• Кол-во углов здания;
• Высоту цоколя;
• Планируется ли строить камин либо печь

После чего нажмите на кнопку «Расчет винтовых свай».

Разумеется, это сугубо предварительные расчеты, однако они помогут вам запланировать бюджет стройки и сделать грамотный заказ возведения фундамента.

Изготовление цельного фундамента из винтовых свай

На первый взгляд может показаться, что это самый простой способ сделать фундамент: в первый день вкрутили все сваи, на второй день залили бетон, а на третий день приварили швеллер. Но на самом деле еще перед началом установки такого фундамента нужно провести серьезные подготовительные работы. Дело в том, что глубина заложения сваи зависит от качества грунта. На одном участке две рядом стоящие трубы могут быть вкручены на разную высоту.

Определение глубины заложения фундамента

Как тогда понять на какую глубину нужно вкручивать сваю? Есть несколько вариантов:

1. Обратиться к специализированной организации, они составят карту грунтов. В моем регионе такая услуга для дома площадью основания меньше 225 м2 стоит около 20 000 руб.

2. Можно попробовать самостоятельно определить несущую способность грунтов, но для этого придется своими силами бурить лунки на разные глубины. Затем, с помощью различных таблиц, определить какой грунт залегает на разных глубинах. Правда этот вариант требует много сил, времени и не отличается точностью.

Изготовление ростверка

Но согласитесь, что ставить здание только на сваи не получится. Поэтому после того как они будут установлены в проектное положение необходимо установить ростверк. На его роль подойдет швеллер №30, двутавровая балка №20 или железобетонная монолитная балка сечением 30х20 см. А уже поверх готовой конструкции можно возводить стены.

Останется только поднять цоколь, чтобы ветер и снег не гулял под полом первого этажа. Для этого можно сделать кирпичную кладку в полкирпича или же просто закрыть листами профнастила.

Информация по назначению калькулятора

Онлайн калькулятор монолитного буронабивного свайного и столбчатого ростверкого фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Свайный либо столбчатый фундамент – тип фундамента, в котором сваи либо столбы находятся непосредственно в самом грунте, на необходимой глубине, а их вершины связаны между собой монолитной железобетонной лентой (ростверком), находящейся на определенном расстоянии от земли. Главным отличием между столбчатым и свайным фундаментом является разная глубина установки опор.

Основными условиями для выбора такого фундамента является наличие слабых, растительных и пучинистых грунтов, а так же большая глубина промерзания. В последнем случаем и при возможности забивания свай при любых погодных условиях, такой вид очень актуален в районах с суровым климатом. Так же к основным преимуществам можно отнести высокую скорость постройки и минимальное количество земляных работ, так как достаточно пробурить необходимое количество отверстий, либо вбить уже готовые сваи с использованием специальной техники.

Существует различное множество вариаций данного типа фундамента, таких как геометрическая форма свай, материалы для их изготовления, механизм действия на грунт, методы установки и виды ростверка. В каждом индивидуальном случае необходимо выбирать свой вариант с учетом характеристик грунта, расчетных нагрузок, климатических и других условий. Для этого необходимо обращаться к специалистам, которые смогут произвести все необходимые замеры и расчеты. Попытки экономии и самостроя могут привести к разрушению постройки.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Общие сведения по результатам расчетов

1. Общая длина ростверка — Периметр фундамента, с учетом длины внутренних перегородок.

2. Площадь подошвы ростверка — Соответствует размерам необходимой гидроизоляции.

3. Площадь внешней боковой поверхности ростверка — Соответствует площади необходимого утеплителя для внешней стороны фундамента.

4. Общий Объем бетона для ростверка и столбов — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.

5. Вес бетона — Указан примерный вес бетона по средней плотности.

6. Нагрузка на почву от фундамента в местах основания столбов — Нагрузка на почву от веса фундамента в местах основания столбов/свай.

7. Минимальный диаметр продольных стержней арматуры — Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения ленты.

8. Минимальное кол-во рядов арматуры ростверка в верхнем и нижнем поясах — Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.

9. Минимальный диаметр поперечных стержней арматуры (хомутов) — Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СНиП.

10. Минимальное кол-во вертикальных стержней арматуры для столбов — Количество вертикальных стержней арматуры на каждый столб/сваю.

11. Минимальный диаметр арматуры столбов — Минимальный диаметр вертикальных стержней для столбов/свай.

12. Шаг поперечных стержней арматуры (хомутов) для ростверка — Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.

13. Величина нахлеста арматуры — При креплении отрезков стержней внахлест.

14. Общая длина арматуры — Длина всей арматуры для вязки каркаса с учетом нахлеста.

15. Общий вес арматуры — Вес арматурного каркаса.

16. Толщина доски опалубки — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.

17. Кол-во досок для опалубки — Количество материала для опалубки заданного размера.

Особенности монтажа свайного основания для дома 6х6м

Свайно-винтовой фундамент строится в короткие сроки. Сразу после получения утвержденного проекта можно переходить к строительству.

Прежде всего, нужно собрать на участке все конструктивные элементы, заложенные в проекте. После того, как все сваи находятся на объекте, нужно проконтролировать наличие необходимого инструмента и оборудования.

Монтаж и разметка для свайного основания

В соответствие с проектной документацией проводят детальную разбивку точек, где будут установлены сваи. При наличии рулетки и несложной конфигурации дома, эту работу можно сделать своими руками. Если возникают сомнения – лучше довериться профессиональным геодезистам, которые сделают вынос в натуру быстро и с точностью до 1 см.

В обозначенных на участке точках оставляют флажки для быстрого поиска их на местности. И переходят к вкручиванию винтовой сваи.

Механическим или ручным способом свая ввинчивается в грунт до достижения установленной отметки. После этого в полость заливают бетонную смесь – для фиксации и дополнительной прочности

Важно постоянно контролировать вертикальность положения сваи

Лишняя часть сваи обрезается и верхнее грани опор выводят на один уровень. Винтовые сваи для дома 6х6 метров производят таким образом, чтобы процесс монтажа сократился до 1 дня.

Что из себя представляют винтовые сваи?

Суть технологии заключается в том, что на металлической трубе производитель крепит специальные лопасти. На строительной площадке же, без привлечения специальной техники, два человека с легкостью смогут вкрутить готовую сваю в землю. Угол наклона лопастей рассчитан так, чтобы во время погружения изделия почва вокруг основания становилась плотнее.

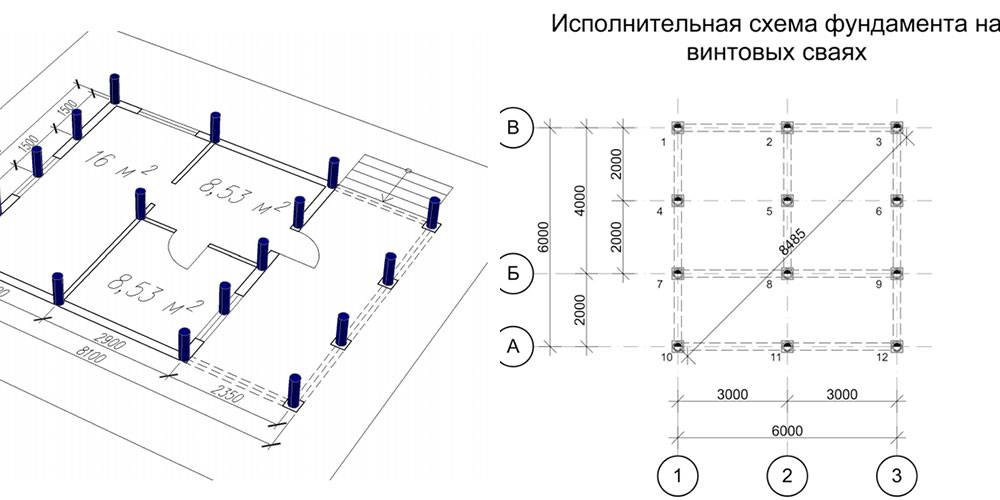

Количество свай и место установки нужно выбирать исходя из проекта дома. Так, они всегда должны располагаться на углах здания и в местах пересечения несущих стен. А вот шаг на прямых участках зависит от материала стен:

· брусовые, каркасные или бревенчатые дома — до 3 метров;

· газобетон, шлакоблок или пенобетон — до 2 метров.

После установки свай пустое пространство внутри труб заполняют бетоном М300. Благодаря этому конструкция станет цельной и более прочной.

Расчет количества винтовых свай с помощью калькулятора

Калькулятор свай

Сторона А
Менее 3м3 м4 м5 м6 м7 м8 м9 м10 м11 м12 м13 м14 м15 м

Сторона B
Менее 3м3 м4 м5 м6 м7 м8 м9 м10 м11 м12 м13 м14 м15 м

Тип строения
БеседкаБытовкаГаражПристройкаБаняДом

Этажность
11.52

Материалстроения
КаркасДерево цилиндрическое d=150Дерево цилиндрическое d=200Дерево цилиндрическое d=250Дерево брусовое 100х100Дерево брусовое 150х150Дерево брусовое 200х200ГазобетонПенобетон

Выбор грунта
ПесокСуглинокТорф, толщина 1.5 метраТорф, толщина 3 метраТорф, толщина 5 метраТорф, толщина 7 метраТорф, толщина 9 метраТорф, толщина 10.5 метра

Количествоуглов дома
456789101112131415

Планируемаявысота поланад землей
менее 50 смболее 50 см

Печка в доме
НетДа

Кол-во свай:
Диаметр сваи:
Длина сваи:

1. Укажите длину сторон вашего строения.
2. Укажите тип строения – беседка, баня, дом, гараж, бытовое сооружение и т.д.
3. Укажите при необходимости кол-во этажей. Примечание:дом с мансардой будет считаться 1,5-этажным строением.
4. Выберите строительный материал вашего сооружения.
5. Укажите тип грунта на участке.
6. Укажите количество углов планируемого дома.
7. Укажите высоту цокольного этажа из предложенных вариантов.
8. Отметьте, собираете ли вы устанавливать камин/печку.
9. Нажмите на кнопку «Рассчитать».

Конечно, данный расчет является предварительным, он послужит ориентиром при планировании бюджета и дальнейшего заказа.

Свайно-винтовой фундамент для дома 6х6

Опоры фундамента ввинчиваются в грунт на глубину ниже глубины промерзания грунта. Если этот уровень залегает высоко, то необходимо помнить, что минимальная глубина вкручивания сваи составляет 1,5 метра.

В основе работы винтовой сваи лежит принцип классического самореза. По спирали, нарезанной на поверхности сваи, грунт выводится на поверхность, а сама свая отталкивается от грунта и заходит в землю. Как только свая выходит на слой грунта, обладающий достаточной прочностью, вкручивание становится невозможным, а сформированная прочность достаточна для возведения дома.

Особенно выгодно использование свайно-винтового фундамента для применения на неустойчивых грунтах. Его применяют для ведения строительства приусадебных домов, загородных небольших домиков для отдыха.

Согласно нормативно-техническим документам, правильно составленный и смонтированный свайный фундамент способен выдержать высокие нагрузки, практически любые, которые создаются в домостроении

Важно грамотно рассчитать нагрузки и распределить их на создаваемые опоры. На практике же свайно-винтовой фундамент используют для создания небольших сооружений и зданий малых размеров

Главная особенность фундамента – конструкция основана на винтовых сваях. Специальный вид опор, который имеет винтовое окончание и особые лопасти для выноса грунта в процессе работы. Для изготовления таких свай используют прочные металлические сплавы. Наконечник, которые «прогрызает» слои грунта, может быть литым или сварным.

Сварная конструкция имеет низкую стоимость, но уступает литым по показателям прочности. Если грунт на участке застройки имеет умеренную плотность, то целесообразно применять именно сварные сваи. Литые используют на каменистых почвах.

Свайно-винтовой фундамент 6х6 метров должен иметь детально рассчитанный и проработанный проект, при разработке которого учитывают:

1. Особенности конструктивной схемы конкретного объекта.
2. Материал и размеры используемых свай.
3. Ожидаемая нагрузка на будущее основание.
4. Допустимая осадка.
5. Строительный крен при монтаже и эксплуатации.

Свайное поле дома 6х6 занимает небольшое пятно застройки и не требует множества точек для монтажа опор. Поэтому скорость, с которой возводится фундамент для дома 6 на 6, позволяет существенно сократить время строительства всего объекта. К тому же, в данной технологии нет необходимости ждать после монтажа основания (в сравнение с бетоном) – можно практически сразу переходить к следующему этапу строительства.
