Правила эксплуатации
Вместо заключения расскажем о том, как правильно выбрать и эксплуатировать сварочный кабель:
- Подключать провода к сварочному аппарату нужно кабельными наконечниками, их опрессовывают или паяют.
- Для удлинения и стыковки нескольких отрезков используют гильзы или другой метод соединения, кроме скрутки.
- В сварочных инверторах обычно провода подключаются с помощью байонетных разъёмов. Это нужно учесть и заблаговременно купить, иначе вы не сможете использовать кабель с таким сварочным аппаратом. С их помощью можно быстро сменить полярность тока.
- Не покупайте провода слишком большой длины и сечения, если вы не собираетесь использовать весь его потенциал. Это приведет к излишней массе проводников и затруднениям в работе.
- Не подтягивайте поближе к себе сварочник за кабеля, чтобы их не повредить.
- Не превышайте допустимый ток через провода.
- Удлинитель с катушкой станет незаменимым при частом перемещении сварщика по объекту.
Теперь вы знаете, как выбрать кабель для сварочного аппарата по сечению, марке и длине. Напоследок рекомендуем просмотреть полезное видео по теме статьи:
Полезное по теме:
- Сварка проводов в распределительной коробке
- Характеристики кабеля КГН
- Как сделать сварочный аппарат своими руками
Виды и маркировка
По маркировке кабеля для сварочного аппарата можно определить все необходимые для работы характеристики. Буквами указан класс кабеля и его особенности в исполнении. Затем идут температурные условия работы:
- нормальный режим предполагает диапазон от –40⁰, до +50⁰;
- Т – кабель пригоден для работы в тропиках, температура –10⁰ – +55⁰ и повышенная влагостойкость;
- ХЛ – хладостойкий от –60⁰;
- НГ – негорючая изоляция.
Кроме этого могут стоять дополнительно и другие буквы. Например, дополнительная Н в маркировке обозначает негорючие провода. Их внешняя шланговая оболочка имеет высокую устойчивость к нагреву, не воспламеняется и позволяет работать в помещениях с высокой пожарной опасностью или в цехах с термическим работающим оборудованием. П – полимерное покрытие. Один из слоев изоляции сделан из полимера. Это частично снижает надежность оболочки. Стоят такие провода дешевле. Применять их можно с бытовыми токами до 120А.
Цифровое обозначение открывает количество жил. На сварочных кабелях их всегда 1. Через знак «×»указана площадь сечения медной жилы. Например, КГ 1×35. Кабель для сварки подбирается по значению рабочего тока. В характеристике к проводам указан размер сечения для каждого предельного и номинального тока. Например 16 мм2 – работает с оборудованием, выдающим до 189А.
КРПТ
На предприятиях с массовым производством крупных сварных конструкций свою надежность показал провод для сварки серии КРПТ. Его аббревиатура расшифровывается: кабель с резиновым покрытием, тип – переносной, тяжелый. Классический кабель, выпуск которого наша промышленность освоила еще в прошлом веке.
Характеристика «переносной» означает, что в процессе работы можно перемещать оборудование, к которому прикреплен кабель, не скручивая все провода. Просто кабель свободно тянет
Определение «тяжелый» относится не к удельному весу провода, а его повышенной защите от внешних повреждений. Изоляция не нарушится, если на кабель наедет колесо тележки и даже автомобиля, упадет молоток и другой инструмент. Шланг наружной изоляции особопрочный.
Главный технолог завода по производству изолированных проводов и кабелей для сетей ВЧ Костюшенко П. И.: «В настоящее время количество кабелей сварочных и подвесных для подводки к энергоемкому оборудованию серии КРПТ сократилось. Его заменяют проводами КГ и КГН, более гибкими, легкими. Новые технологии изготовления изоляционного покрытия значительно повысили прочность оболочки, доведя резиновую изоляцию до состояния особопрочной. Изготовление изделий серии КРПТ делается только на заказ крупными партиями для предприятий со старым оборудованием».
КГ
Сварочные провода серии КГ – кабель гибкий, с медным сердечником заменили в основном устаревшие КРПТ. Жила имеет скрутку проводов в 16 диаметров по длине одной спирали. Проволоки между собой от слипания защищены тальком. У кабелей в тропическом исполнении медные жилы покрываются оловянным припоем – дополнительная защита от влаги.
У кабелей серии КГ отличная характеристика по электропроводности и сопротивлению. Наружная шланговая изоляция достаточно прочная, чтобы выдержать постоянное трение о пол при перетаскивании.
Сварочный провод КГ выпускается в различных вариантах. Каждый сварщик может выбрать, какой именно кабель по сечению и климатическому исполнению ему нужен или огнестойкий. Вес провода небольшой и рука, удерживающая держак, его не почувствует:
- КГ1×16 весит 310 кг/км;
- КГ1×95 весит 1400кг/км.
Стандартом принято указывать вес кабелей и проводов в кг на длину 1 км, следовательно: метр наименьшего и наибольшего, широко применяемых кабелей весит 0,3 кг и 1,4 кг.
КОГ
Кабель особо гибкий применяется при ручной и полуавтоматической сварке в труднодоступных местах. Масса провода такая же, как у КГ, только изоляция сделана из более пластичного, чем резина, каучука. Разница в стоимости незначительная, поскольку жила из меди такого же сечения, отличается шагом навивки. Выбор остается за исполнителем.
Кабель серии КОГ выполняется в климатических вариантах и негорючий. С повышенной прочностью нет.

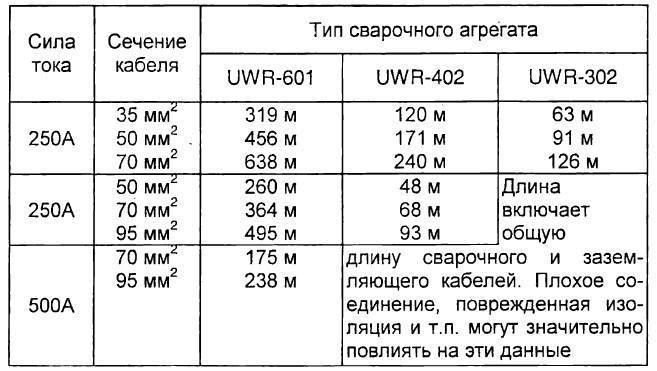

Длина сварочного кабеля
Чтобы не было неприятностей с инспектором, при наращивании сварочного провода следует учитывать, что по правилам пожарной безопасности он не должен превышать 40 м по длине. Официально удлинение жил не запрещено, однако вместе с ним увеличивается сопротивление провода, для преодоления которого нужно настраивать аппарат на максимальные нагрузки. Такой режим работы быстро изнашивает оборудование.
Чтобы величина сопротивления жил оставалась неизменной, увеличивают сечение. При удлинении провода в 2 раза сечение придется повысить тоже вдвое. При максимальной длине сварочного кабеля с учетом увеличения площади сечения его вес может стать больше чем у инвертора. Для сварки небольших металлоконструкций достаточно 5 — 10 м. Если этого мало аппарат подключают к электросети через удлинитель.
Соединяют сварочные кабели между собой несколькими способами:
- Скрутки просты в выполнении, достаточно надежны, но удлинять провода этим способом запрещено правилами установки электроустановок. Исключением являются случаи, когда они включены в технологии других соединений. Однако многим сварщикам запрет не мешает использовать их. Для надежного контакта очищенные от изоляции концы жил перед скруткой обрабатывают растворителем, а затем наждачной бумагой.
- Разъем типа «папа-мама» удобен для быстрого наращивания жил до нужной длины из нескольких частей. В магазинах имеется большой выбор по конструкции и сечению.
- Горячей пайкой соединяют небольшие по сечению жилы. Их концы зачищают до блеска, лудят, скручивают, обжимают плоскогубцами. Для защиты от окисления на поверхность наносят канифоль или флюс. В зависимости от сечения скрутку нагревают паяльником или горелкой. Припой вносят в пламя горелки или на жале паяльника, заполняя промежутки между проволочками. После остывания оставшийся флюс смывают.
- Опрессовку выполняют гильзами сделанными из того же материала что и кабель (медный или алюминиевый). Их надевают на скрутки и обжимают клещами.
- Надежное соединение выполняется контактной, газовой, термитной сваркой. В первом случае жилы сплавляются после нагрева дугой, создаваемой угольным электродом. Газовую сварку применяют для соединения только цельных алюминиевых жил сечением не больше 20мм². Для термитного сваривания потребуются специальные патроны.
К стационарному оборудованию жилы подключаются через кабельные наконечники, которые опрессовываются или припаиваются. На переносных инверторах установлены разъемы с гнездами, обозначенными «+» и «―». Штекер с проводом от держателя при прямой полярности вставляется в гнездо «―».
Допустимо ли удлинять
С длинным проводом удобнее работать, но он повышает сопротивление проводника и соответственно на нем происходит дополнительное падение напряжения.
Для обеспечения требуемого тока аппарат приходится переводить в режим максимальных нагрузок, что вызывает быстрый износ устройства. Удлинить кабель, в том числе обратный провод, можно, но с заменой более толстым с большим сечением.
Тогда потери на проводнике не изменятся, но увеличится масса кабеля. Так как удельное сопротивление постоянно для конкретного металла, то увеличив длину проводника вдвое, потребуется увеличить площадь сечения тоже вдвое.
При этом необходимо правильно подсоединять штекеры и клеммы к кабелю. Они должны соединяться методом опрессовки или пайки с последующей изоляцией.
Четкого однозначного запрета на удлинение от производителей нет. Особые требования по обеспечению тока предъявляют к держателям электродов. Однако многие специалисты не рекомендуют удлинять кабель, заявляя, что аппарат может выйти из строя, а производитель при этом снимет гарантию.
Наличие сетевого фильтра и кнопки выключения
Важной особенностью использования удлинителя для питания электроники является наличие сетевого фильтра и кнопки для отключения из сети. Сетевой фильтр — это устройство для подавления электромагнитных помех, создаваемых вашим оборудованием в питающей сети
Их возникновение обусловлено принципом работы импульсных преобразователей и рассматриваться в пределах этой статьи не будет.
Кроме фильтра в таких устройствах устанавливают варистор, который защищает подключенную электронику от высоковольтных всплесков и скачков напряжения, а также предохранитель и кнопку для отключения питания. Ею удобно пользоваться, обесточив оборудование, когда вы его не используете. Таким образом вы дополнительно снижаете риск повреждения при всплесках напряжения, если решите выбрать удлинитель с дополнительной защитой.
Критерии выбора сварочного аппарата
Выбирать сварочные аппараты нужно с учетом сферы их использования. В соответствии с этим критерием выделяют:
- Бытовые. Они применяются для периодических работ. Такому оборудованию необходимы продолжительные перерывы после каждых 15 минут эксплуатации.
- Профессиональные. Такие агрегаты применяются для сварки труб при прокладке коммуникационных систем и сооружении металлических каркасов. Агрегаты могут долго работать без перерывов. Как правило, с их помощью удается получить весьма хорошее качество шва.
- Промышленные. Сварка с использованием таких аппаратов выполняется в промышленных масштабах. Подобные агрегаты могут работать постоянно на протяжении дня с короткими перерывами.
Как выбрать тип источника питания
Чтобы подобрать лучший сварочный аппарат для дома, требуется проанализировать предстоящие работы и после этого по соответствующим критериям приобретать оборудование. Если планируется применять устройство для дома или в гараже для кузовного ремонта машины, то в обязательном порядке рекомендуется проверить, какую допустимую нагрузку выдерживают автоматы в установленной электрической сети.
Все агрегаты делятся на типы, о которых и пойдет речь ниже.
Трансформатор
Это оборудование уже является устаревшим и продается только из-за того, что популярно у консервативных сварщиков, как правило, старшего возраста. Такие аппараты производят сварку при помощи переменного тока: за счет регулировки магнитного зазора меняется и напряжение.
Преимущества трансформатора – доступная стоимость, а галвный недостаток – значительный вес (до 18 кг).
Выпрямитель
Принцип работы этого оборудования похож на трансформаторный агрегат. Но дуга у выпрямителей более устойчива. Работа проходит без изменения напряжения, поскольку ток после преобразования проходит по селеновым или кремниевым выпрямителям.
Достоинства выпрямителей:
- возможность работы с любыми типами металлических поверхностей;
- простота эксплуатации;
- отсутствие брызг от металла при сварке;
- меньшие размеры и вес по сравнению с трансформаторными изделиями;
- наличие способности делать качественный шов.
Недостатки:
- высокая стоимость;
- отсутствие охладительной системы;
- сложность конструкции.
Инвертор
При работе данного типа сварочного аппарата электричество несколько раз меняет параметры. В результате постоянный ток в 50 Гц преобразуется в переменный, но с частотой свыше 10 тыс. Гц.
Преимущества инвертора:
- питается от розетки 220 Вольт;
- имеет высокий КПД (до 95%) с минимальной потерей электричества;
- поддерживает применение различных электродов;
- характеризуется продолжительным периодом работы (до 2-3 часов);
- обладает функцией точной регулировки напряжения;
- способен обеспечить хорошее качество швов;
- обеспечивает безопасность при работе;
- защищен от перепадов напряжения;
- почти не разбрызгивает искры при сварке.
Какой тип сварки лучше для домашнего использования
Если не планируется значительных затрат и требуется купить сварочный аппарат для дома для временного использования, то обратите внимание на инвертор. Полуавтоматический агрегат рекомендуется выбрать людям, планирующим серьезно заниматься сваркой
Такое оборудование применяется для решения многих задач, но, в то же время, оно нуждается в правильном подборе дополнительных опций.
При покупке аргонодуговых TIG устройств необходимо соизмерять затраты и желаемый результат с рентабельностью покупки в целом. Помните, что это — профессиональные устройства и, по сравнению с полуавтоматами, они весьма сложны в настройках и применении. Более того, домашнему мастеру применяющему сварочный аппарат время от времени (раз в году), мощный, профессиональный агрегат попросту не нужен.
Какие характеристики важны для домашнего применения
Перед тем как выбрать лучший сварочный аппарат, нужно уделить внимание следующим показателям:
Узнать это сложно, поскольку экран не все время корректно показывает фактический показатель.

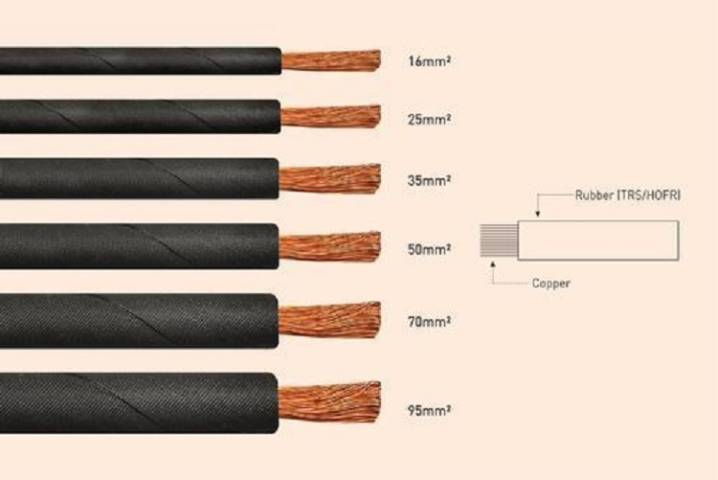

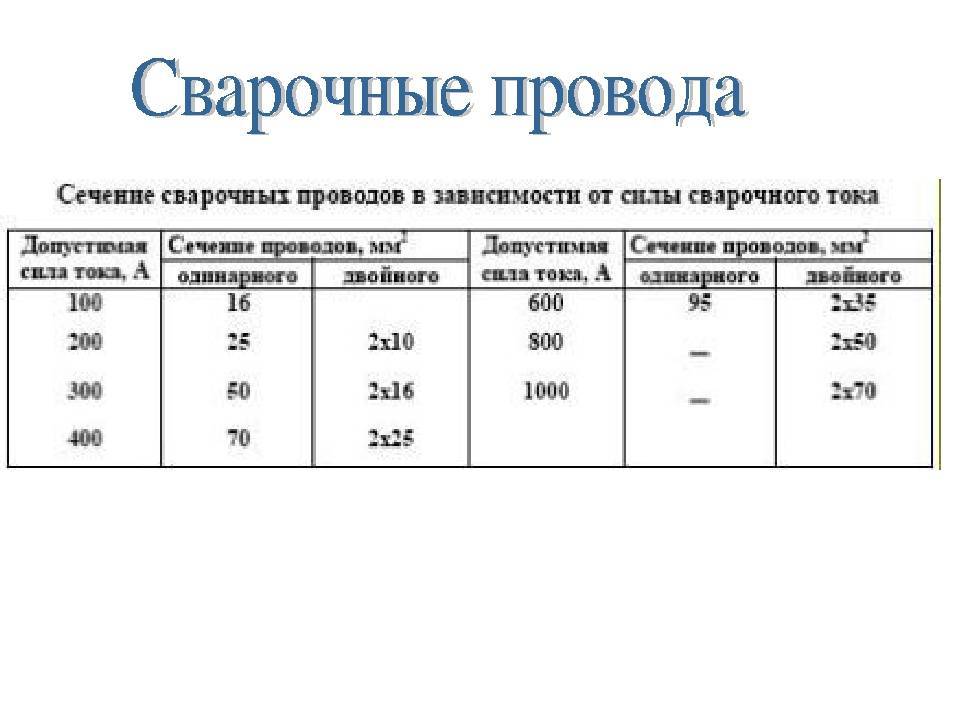

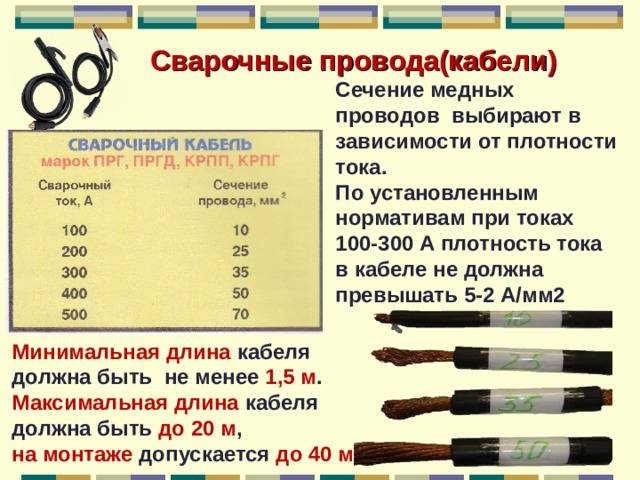

Сварочный кабель: сечение
Оно напрямую зависит от количества и сечения жил.
Жилы большого сечения (35,6 или 47,2) используют при автоматической сварке высокого вольтажа, а сечение 6,7 мм применяют в инверторах, работающих от сети 220 В.
Вся номенклатура сечений разных кабелей, вольтаж и расчётная масса указаны в специализированных каталогах, помогающих точно выбрать подходящие параметры кабеля по ориентировочной силе тока и расчетным данным.
В случае если неправильно подобрано сечение кабеля, это может привести к короткому замыканию в инверторе или сварочном аппарате, что приведет к перегоранию реостата или поломке.
Если же сечение будет меньше, тогда ток по жилам не пойдет, а конденсируется на предохранителе, сварочник отключится.
Марку и тип кабеля следует выбирать, исходя из данных о технических характеристиках того сварочного аппарата, с которым он будет эксплуатироваться. Также необходимо учесть условия окружающей среды (влажность, температуру воздуха и пр.) во время проведения сварочных работ. Грамотно выбранный сварочный кабель, цена которого от 100 руб./м, – залог безопасности сварщика и гарантия длительного срока эксплуатации оборудования.
S=R 2 хπ=π/4хD 2 ,
то есть, если его диаметр, например, 1 см, тогда сечение S=25х3,14.
Для расчета сварочного кабеля (он, естественно не моножильный, а многожильный) требуется посчитать сечение жилы, а потом все жилки пересчитать и сложить.
Если у вас инвертор с реальными 200А на выходе, и вы не работаете на производстве с утра и до ночи, то 16 мм 2 будет достаточно, больше не нужно. Если у вас сварочник на 140А – покупайте смело 10-12 мм 2 . Но опять же, если у вас в паспорте написано, что кабель длинный ставить нельзя, лучше не рисковать, хотя сгореть подобное оборудование может, даже если будет стоять в кладовке.
P.S. Если вы владелец Ресанты, у вас кабель алюминиевый. Если не верите, надрежьте изоляцию, подрежьте желтое покрытие и под ним обнаружится светлый блестящий металл.
Какой длины выбрать удлинитель для сварочного аппарата, читайте в следующей статье
Виды и назначение сварочного кабеля
Сварочный кабель присоединяется к источнику постоянного или переменного тока с одной стороны, и к держателю электрода и зажиму «массы» +85 °С — с другой. Исходя из требований технологического процесса, он может применяться в самых разных условиях.
Основными параметрами его являются:
- способность противостоять различным механическим нагрузкам и повреждениям, растяжению, сжатию, изгибу;
- устойчивость к перепадам температуры;
- устойчивость к излучению в ультрафиолетовом спектре;
- стойкость к грибковым и плесневым спорам;
- коррозионная стойкость.
Широко применяется несколько основных классов кабеля. Они подразделяются в соответствии с поперечным сечением, количеству жил и климатическому классу.
По количеству жил различают:
- Одножильные. Проводник сделан из медной проволоки, обладающей отличной проводимостью и пластичностью. Это обеспечивает гибкость при многократном сматывании/разматывании. Широко применяется в малогабаритных мобильных инверторных аппаратах.
- Двужильные. Два изолированных проводника — катодный и анодный, позволяют работать переменным током высокой частоты. Делаются из специальных сплавов меди с другими металлами.
- Трехжильные. Разработаны для автоматизированных сварочных комплексах для соединения трубопроводов и сосудов давления.
Трехжильный кабель
Применение различных изолирующих оболочек позволяет производить сварочные кабели в разном климатическом исполнении:
- Тропическое (КГ-Т). Провод может работать до +85 °С и при высокой влажности. Антисептическая пропитка защищает его от бактерий и спор грибков и плесени. В тропических условиях обычные провода для сварочного аппарата не выдерживают и могут порваться.
- Хладостойкое (КГ-ХЛ). Для изоляции использованы специальные морозостойкие полимеры, не трескающиеся и сохраняющие эластичность при морозе до -60 °С

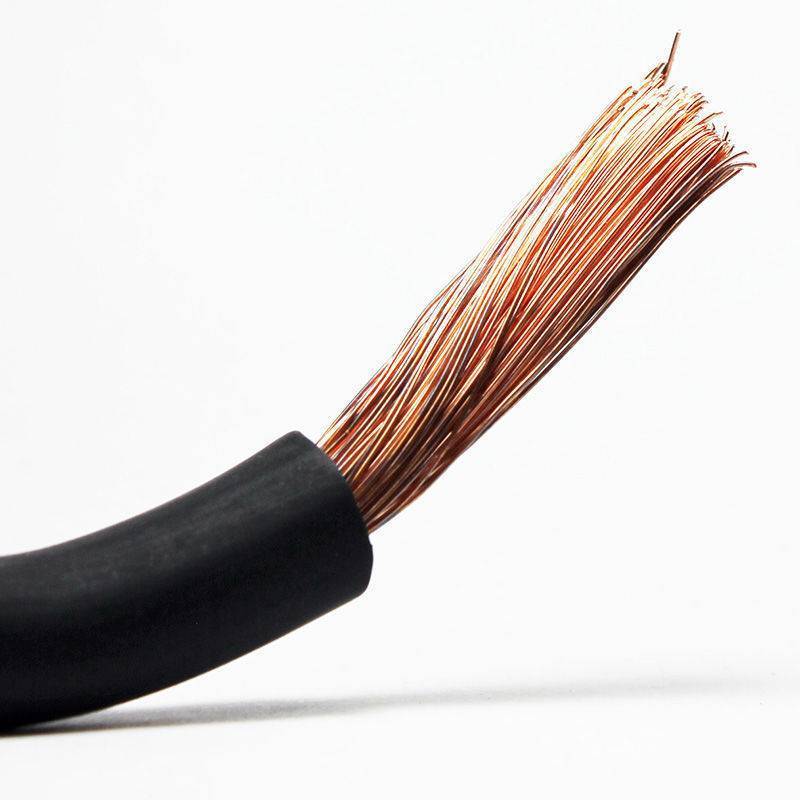

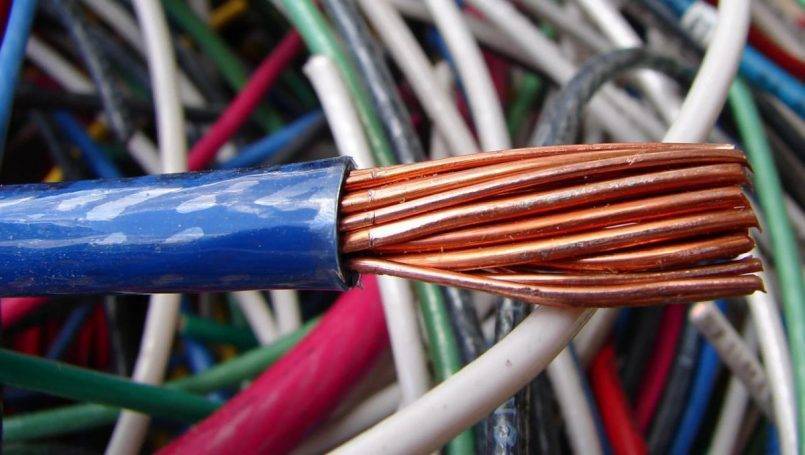

Одножильный

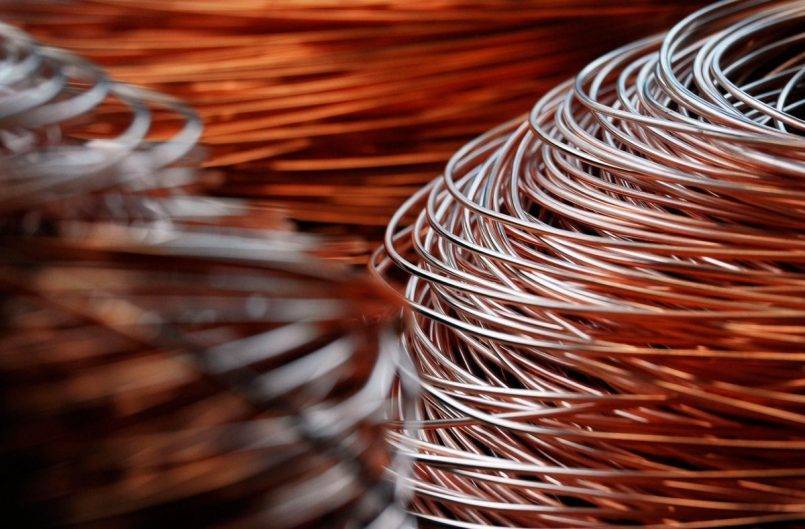

Этот кабель для сварочного аппарата производится из медной проволоки, которая отличается своей эластичностью и гибкостью. В дополнение известно отличительное качество меди как металла – она великолепно проводит электрический ток.
Эти виды обычно используются при компактных переносных инверторных аппаратах с небольшой мощностью и соответствующими параметрами силы тока и других технических показателей.
Двужильный
В данной конфигурации имеются катод и анод, которые отлично справляются с проведением электрического тока во время импульсной сварки.
Чаще всего и эти провода состоят из медной проволоки в чистом виде, хотя встречаются изделия, выполненные из медных сплавов с добавление других металлов, хорошо проводящих ток
Но основа в любом случае медная, это важное условие
Трехжильный
Этот вид производится для сложного автоматического оборудования для сварки, к примеру, мощных трубопроводов для транспортировки нефти, газа или продуктов их переработки. <?XML:NAMESPACE PREFIX = ” http://www.w3.org/2000/svg” NS = “http://www.w3.org/2000/svg”/>Такие работы относятся к высшей степени ответственным с обязательными требованиями формирования идеальных сварочных швов.
Маркировка проводов содержит все технические характеристики работ по сварке, что очень облегчает их выбор для конкретных работ:
- КС – изделие может использоваться в работах по сварке различного типа.
- П – изделие покрыто дополнительным слоем из полимерного материала для дополнительной защиты токопроводящей жилы. Если рядом есть цифра, она показывает количество жил в кабеле.
- ВЧ – изделие может быть использовано при высокочастотном напряжении.
Существуют и другие полезные свойства проводов для сварки. У них отличное сопротивление к высоким и низким температурам внешней среды с широчайшим диапазоном от -50°С до +50°С, они устойчивы к воздействию влаги и других агрессивных внешних факторов.
Чаще всего сварочные провода для инвертора идут вместе в общей комплектации в современном оборудовании для сварки. Но в качестве расходных материалов их можно прикупить отдельно. В этом случае нужно искать изделия с такой же маркировкой, как и была первоначально.
По устойчивости к условиям внешней среды все изделия подразделяются на две большие группы:
- Тропические или антисептированные под маркировкой КГ-Т выдерживают температуру до +50°С в сочетании с повышенной влажностью.В таких условиях высок риск возникновения грибковой плесени или размножения патогенных микроорганизмов. Если оплетка не специализированная, оно легко может оголиться на жаре в пустыне или в тропиках.
- Холодостойкие или устойчивые к холоду под маркировкой КГ-ХЛ.Полимерная оплетка в них абсолютно устойчива к морозам, благодаря чему провод не замерзает и не трескается на холоде вплоть до -60°С, то есть при самом суровом климате.

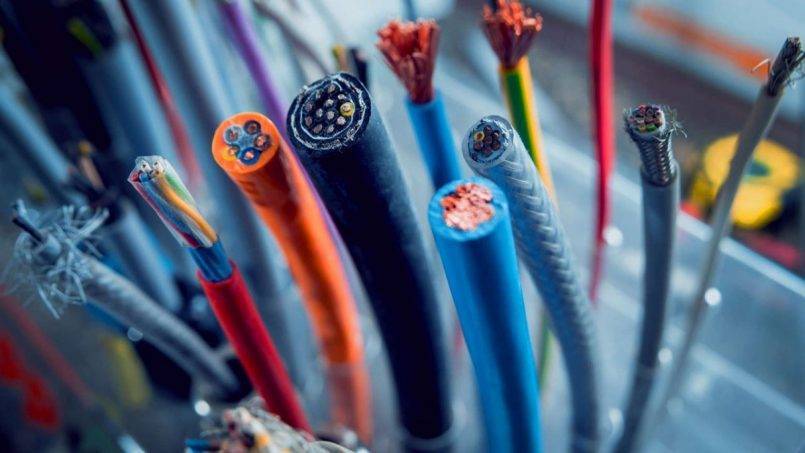

Марки кабелей
По своему назначению кабели бывают силовые, контрольные, радиочастотные и для управления. Рассмотрим ходовые марки:
ВВГ — относится к силовым устройствам с числом жил от 1 до 5 шт. Буквенный шифр можно перевести как винил-винил-голый. Выдерживает влажность до 98%, температуру -50/+50 град. Используется как токопроводник для сетей с параметрами 660-1000 В и 50 Гц. Наружная оболочка черная или серая, изоляция цветная (белая, желтая и синяя). Имеет негорючую разновидность — ВВГнг, плоскую — ВВГп и др.
NYM — медное изделие с изоляционной прослойкой в виде негорючего поливинилхлорида. Пространство между изоляцией заполнено мелованной резиной, благодаря чему достигается высокая прочность и термостойкость. Число жил — 1-5 шт, сечение 1,5-16 кв. мм.
КГ — аббревиатура означает кабель гибкий. Применяется в условиях постоянного (660 В) или переменного (1000 В) напряжения для питания переносного оборудования, сварочных аппаратов.
Характеристики сварочных кабелей
Как уже было отмечено ранее, кабель для инвертора должен обладать высокой гибкостью
Кроме этого важного свойства, от проводников электрического требуется соответствовать следующим характеристикам:
- Прочность, т.е. стойкость к механическому воздействию: ударам и разрывам.
- Устойчивость к колебаниям температур, возможность использовать проводник в условиях очень низких или достаточно высоких температур.
- Стойкость к солнечным лучам и влаге.
- Невосприимчивость к плесени и грибку.
- Упругость – минимальная вероятность появления изгибов.
КГ
Это самый распространенный тип кабеля, который расшифровывается как «кабель гибкий». Он подходит для эксплуатации с постоянным током до 1000 Вт или с переменным до 600 В и частотой не выше 400 Гц. Провод используется для подключения инвертора к сети 220 или 380 В, а также присоединения держателя электродов и зажима массы.
Cварочный кабель КГ.
КОГ1
В отличие от предыдущего кабеля, здесь используется более тонкий диаметр жил, поэтому шнур получается особо гибким. В результате радиус поворота у него меньше. Это особенно пригодится при сварке в труднодоступных местах, когда сварщику требуется завести руку с держателем под непривычным углом. Еще это практично во время работы на высоте, где принято наматывать кабель на руку (чтобы легче удерживать) — тогда петли не будут сильно выпирать по сторонам. В отличие от КГ, он рассчитан на пропуск 220 В с частотой 50 Гц.
Сварочный кабель КОГ1.
КГН
Такой сварочный кабель с добавлением в маркировку буквы «Н» означает, что материал негорючий. Изоляционная оболочка выполнена из жаростойкого покрытия, выдерживающего температуру свыше 200 градусов. Этот провод пригодится, если приходится вести электросварку/резку буквально в условиях возгорания (нужды МЧС, ремонтные бригады на кораблях и т. д.). В бытовой и промышленной областях это практично, когда собираемая конструкция большая, и сварщику нужно перемещаться по только что сваренным участкам для продолжения работы. Тогда кабель, соприкасающийся с нагретым металлом, не будет плавиться.
КГ-ХЛ
Индекс этого товара содержит буквы «ХЛ», подразумевающие разрешенную эксплуатацию на холоде. Для этого в состав добавлен специальный каучук. Он сохраняет гибкость при температуре до -60 градусов, поэтому особенно подойдет для работы в условиях крайнего Севера
Если Вам часто приходится вести сварку зимой на улице, то обратите внимание на продукцию с маркировкой КГ-ХЛ
Сварочный кабель КГ-ХЛ.
КПЭС
Это тип кабеля, где вместо жилы применяется спиралевидная трубка. Он рассчитан на пропуск внутри себя проволоки, для замыкания цепи и возбуждения электрической дуги. Проволока может быть как цельной, так и трубчатой, с флюсом внутри. Применяется кабель для сварки полуавтоматом. Цена кабеля зависит от внутреннего диаметра. Но полая конструкция содействует сокращению срока службы до 1.5 года. Такая электромагистраль способна передавать напряжение 42/48 В независимо от типа тока (переменный или постоянный). Применять низковольтную линию получится при температуре до -10 градусов.
Сварочный кабель КПЭС.
КВС
Кабель с обозначением КВС подразумевает наличие в изоляции полихлорвинила. Такая оболочка более устойчива к истиранию и подходит в случаях, когда сварщику требуется часто перемещаться, волоча кабель по полу. Изоляция поможет сохранить сердечник от оголения. Кабель выдерживает стабильную передачу напряжения 127-220 В. Температурный диапазон составляет -40…+40 градусов. Но ПВХ не имеет такой гибкости как каучук, поэтому для электродержателя он не подходит. Чаще всего провод ПВХ используют для подключения сварочного аппарат к розетке.
Сварочный кабель КВС.
КГТ
Этот тип кабеля выдерживает температуру воздуха до +85 градусов, поэтому оптимален для эксплуатации в жаркой среде. Покрытие активно сопротивляется грибкам и плесени, и кабель подойдет для работы во влажных теплых условиях.
Классификация медных кабелей для сварочного аппарата
По функциональному назначению различают:
- силовой провод — его применяют для подключения инвертора, трансформатора или иного устройства к электролинии,
- соединительный кабель для сварки — используют для передачи рабочего напряжения,
- провод для держателя — подает электроток на контактную часть сварочного аппарата,
- заземляющий и/или нулевой провод.
Как уже было сказано, в многожильных исполнениях сварочных проводов функционал может объединяться в одном изделии.
По области применения выделяют модификации сварочных кабелей для:
- бытовых устройств, работающих с токовыми нагрузками 100-250 А,
- полупрофессиональных установок (до 330 А),
- профессиональных сварочных устройств, применяемых с электротоком силой до 500 А,
- сверхмощных промышленных аппаратов (до 680 А).
