Какой выбрать датчик движения для включения света: ТОП-10 лучших датчиков движения

7 Steinel iHF 3D

Датчики движения используются не только в помещениях, но и на улице, и тут главным фактором становится угол обзора, а также устойчивость к природным воздействиям. Начнем с защищенности. Этот прибор имеет степень защиты IP54, что на сегодняшний день является самым лучшим показателем защищенности. Прибору не страшны перепады температуры, и даже самый сильный дождь. Он прекрасно справляется с попаданием прямых солнечных лучей и не выгорает со временем.

Теперь что касается угла обзора. Здесь это лучший показатель – 360 градусов. Да, именно так, прибор способен охватывать все пространство в радиусе 20 метров вокруг себя и имеет специальную защиту от подкрадывания, то есть распознает фигуру, передваивающуюся очень медленно, и известно, что это самый частый метод обмана подобных систем. При этом сам прибор максимально компактный и при установке в укромном месте способен оставаться незаметным. Отдельно необходимо сказать про несколько степеней настроек, которые производятся механически, то есть без смартфонов. В комплекте есть пульт, но можно выставить необходимые параметры непосредственно с корпуса устройства. Например, степень освещенности и срабатывания регулируется путем поворота линзы.

Технические характеристики

После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Угол обзора

Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.

Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.

Дальность действия

Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.

Дальность действия выбирайте с запасом

Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.

Мощность подключаемых светильников

Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.

Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный

Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.

Способ и место установки

Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:

• Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может:
  • на потолке;

  • на стене.

• Встраиваемые модели для скрытой установки. Миниатюрные модели, которые могут устанавливаться в специальные углубления в незаметном месте.

Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.

Дополнительные функции

Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.

• Встроенный датчик освещенности. Если датчик движения для включения света установлен на улице или в помещении с окном, включать свет в светлое время суток нет необходимости — освещенность достаточная. В этом случае либо в цепь встраивают фотореле, либо используют детектор движения со встроенным фотореле (в одном корпусе).

• Защита от животных. Полезная функция, если есть коты, собаки. С такой функцией ложных срабатываний намного меньше. Если собака большого размера, даже эта опция не спасет. Зато с кошками и мелкими собаками она работает неплохо.

• Задержка отключения света. Есть устройства, которые выключают свет сразу после того как объект покидает из зону действия. В большинстве случаев это неудобно: свет еще нужен. Потому удобны модели с задержкой, а еще удобнее те, которые позволяют эту задержку регулировать.

Это все функции, которые могут быть полезны

Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции

Как установить датчики движения для включения света своими руками

Небольшая мощность датчиков позволяет монтировать их самостоятельно, при известной технике безопасности –отключение электросети, наличие контрольных инструментов (индикаторов). К каждому прибору прилагается схема датчика движения для освещенияи инструкция с описанными этапами подключения. Следуя им, установить и настроить прибор – легко. Итак:

1. Если приобретен датчик со встроенной батареей, то монтаж заключается в правильном выборе места для крепления и собственно, само фиксирование на крепеж к стене или потолку. С приборами, работающими от сети в 220В – работа скрупулезнее.
2. Следует внимательно осмотреть корпус детектора. Литеры L и N означают рабочую и нулевую фазу, соответственно. Соединение со светильником подводится к разъему рабочей фазы – провод зачищается и фиксируется на клеммах. Даже если произойдет путаница, порчи прибора не будет, он лишь не заработает.
3. До того как установить датчик движения для включения света, нужно подать напряжение. Если индикатор не загорается, то имеет смысл подождать до 1 минуты – некоторым моделям требуется время на «раскачку». Если все устраивает, датчик крепят к поверхности соответствующим крепежом.

Настройка прибора

Обычно корпус датчика движения имеет ручку настройки с определенной шкалой или несколькими переключателями – от 2 до 4 шт. Они имеют собственные буквенные обозначения и направление вращения. Например:

• LUX. Порог освещенности. Означает количество дневного или электрического света, при котором детектор не работает. Для проверки, его устанавливают на максимум, в дальнейшем по потребностям.
• TIME. Период срабатывания и задержка светового сигнала. По истечении заданного времени, датчик отключается. Если движение продолжилось, прибор вновь включает освещение. Первичная настройка на минимум.
• SENS и MIC. Сенсоры и микрофон – соответственно. Настройки находятся на инфракрасных, ультразвуковых и комбинированных моделях. Первый параметр настраивается на максимальное значение, второй – на минимальное.

Мнение экспертаИгорь МармазовИнженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО ‘АСП Северо-Запад’Спросить у специалистаЕсли требуется сделать датчик неприметным, важно заранее выбрать для него место. В случае неправильного положения, прикрывать или маскировать его чем-либо – не рекомендовано

Это снижает чувствительность прибора

Таблица с картинками к монтажу:

Изображение	Этап монтажа
	Выбор места монтажа
	Осмотр прилагаемой схемы
	Зачищаем провода и присоединяем к домашнему освещению
	Настройка датчика клавишами
	Крепление

Полезные рекомендации до того как подключить датчик движения для освещения

Для долговечной и, главное, качественной работы, важно соблюсти несколько моментов до подключения датчиков движения для освещенияи после:

1. Пластиковые корпуса приборов – хрупки. Особенной чувствительностью обладает полимерная линза – важный элемент оптики детектора. До монтажа и после с хрупкой системой требуется обращаться бережно.
2. Наружные датчик движения для включения света нередко лопаются на морозе или деформируются от попадания прямых солнечных лучей. Лучше избегать таких мест установки. Равно как и излишней влажности. Если защищенных мест нет, над приборами устанавливают козырьки.
3. Внутренние датчики не располагают рядом с отопительными радиаторамиили бытовой техникой с технологией УВЧ, инфракрасным излучением и другими функциями, могущими создавать помехи. Максимальная близость описана в инструкции.
4. Нельзя располагать датчики с лампами накаливания. Эффект будет постоянным, так как нить остывает не сразу, а прибор, рассчитанный на изменение температуры, будет исправно посылать сигнал для активации электричества. «Светомузыка» обеспечена.

Первичная настройка домашнего датчика движения для включения света – не дает гарантии полной безопасности. Потребуется адаптировать систему полностью под собственный образ жизни – присутствие постороннего человека, а не животных или трепет листьев по ветру. Если полной уверенности в своих силах нет, лучше воспользоваться услугами профессионалов. Они обеспечат надежный результат.

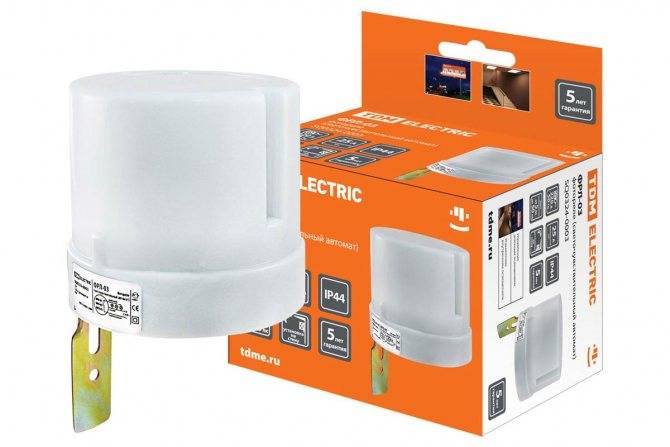

Какие бывают фотореле для уличных осветительных приборов

Выполняя определенные функции, реле с датчиком освещенности отличаются по:

степени защиты. Определяется индексом IP, числовой код которого указывает на возможность использования прибора в тех или иных условиях. Первая цифра информирует о защите от физического воздействия, пыли. Вторая – от влаги. Устройства с индексом от IP23 предназначены для внутреннего монтажа. Уличный датчик освещенности подразумевает степень защиты не менее IP44;

типу ламп. Простейшие трехконтактные устройства рассчитаны на работу с активной нагрузкой, которую представляют лампы накаливания. Для управления энергосберегающими источниками освещения используются устройства со специальными адаптерами. Уличные светильники на ртутных и натриевых лампах нуждается в фотореле с защитой от скачков пускового тока;

• напряжению. Фотореле на 12В используются в цепях постоянного тока, питаемых от аккумуляторов. Датчики на 220В предназначены для работы с напряжением бытовой сети;
• методу управления. Отличаются по способу отключения (принудительное, автоматическое). Энергосберегающие модели начинают работать, реагируя на движение или звук, а в остальное время находятся в ждущем режиме. Программируемые фотореле предполагают возможность настроек, множество функций, работу с несколькими индикаторами.

Кроме этого, фотореле могут иметь встроенные или выносные фотодатчики.

Установка с регулировкой

Выбор схемы подключения определяется характером комнат: с окнами или без, с необходимостью включать свет без сенсора и прочее.

• В темной комнате без окон регулятор подсоединяется в разрыв фазного провода, который питает лампу. Фазный и нулевой провод заводят на вход сенсора, с его выхода фазу тянут к лампе, а ноль подключают к земле.
• Для уличного освещения в цепь включают фотореле или выключатель. Оба приспособления ставят в разрыв фазы. Фотореле ставят перед сенсором движения. Он активируется, когда датчик освещенности фиксирует отсутствие дневного освещения.
• Если свет должен не только включаться, но и какое-то время освещать площадку, параллельно с датчиком движения монтируют выключатель. Если освещение должно быть постоянным, щелкают выключателем. Пока выключатель не отключен, освещение активируется, когда срабатывает датчик.

Устройство поступает в продажу с заводскими настройками. Их можно изменить:

• корпус снабжен подвижными шарнирами, что позволяет отрегулировать его положение;
• настраивают чувствительность – при максимальной величине датчик срабатывает при появлении не только человека, но и на домашних животных;
• уровень освещенности – обозначается LUX;
• время задержки выключения регулируют колесиком TIME – от 5 до 10 минут;
• если в приборе есть фотореле, настраивают также уровень освещенности, при котором должен срабатывать датчик.

Устройство фотореле

Датчики движения. Успейте купить со скидкой! Это приспособление называться по-разному. Например, фотоэлемент, датчик света, фотодатчик или фотосенсор, датчик освещенности. Однако самым распространенным является название «фотореле». С его помощью можно автоматически включать свет в темное время дня и выключать в светлое.

В основе заложены фоторезисторы, фотодиоды и фототранзисторы. Когда освещенность становится слабой и недостаточной, они меняют параметры. При достижении определенных значений контакты в реле замыкаются и начинается подача питания на светильники. Соответственно при усилении освещенности параметры светочувствительных элементов снова начинают меняться, но в обратную сторону, и контакты размыкаются.

Устройство фотореле для уличного освещения

При выборе вначале нужно определиться с напряжением, которое будет в сети: 220 В или 12 В. Затем выбрать класс защиты. Минимальным можно считать IP44. Чем выше класс, тем лучше. Эта маркировка защиты означает, что в светореле не попадут предметы размером меньше 1 мм, и он надежно защищен от дождя

Также стоит обратить внимание на то, чтобы температурный режим эксплуатации превышал максимальные и минимальные показатели температуры

Выходная мощность светореле будет зависеть от суммарной мощности подключаемых светильников и тока. Чтобы избежать перегрузок и поломок, лучше брать устройство с запасом мощности.

Фотореле с встроенным фотодатчиком AZH-106 IP65

В некоторых моделях можно регулировать чувствительность фотодатчика. Это очень удобно, например, зимой, когда выпадает снег. Отраженный свет датчик освещенности может воспринимать как рассвет и будет включать-выключать лампы

Стоит обратить внимание на наличие задержки срабатывания. Выставив ее на 5-7 секунд, вы предотвратите отключение электричества при попадании на датчик света, например, от фар машины

Способы регистрации присутствия

Датчики движения для включения светильников или других систем – сирен охранной сигнализации, приводов открывания дверей и прочих устройств, реагируют на искажение одного или нескольких физических полей:

• магнитного;
• электромагнитного;
• акустического;
• теплового;
• светового.

Эти поля могут быть естественными, тогда датчики, реагирующие на изменения в них, называются пассивными. Или искусственно созданными, в этом случае они называются активными.

По способу реакции чувствительного элемента они делятся на два типа:

1. Измерительные, когда управляющий сигнал появляется в результате качественного изменения – амплитуды, длины волны – поля.
2. Коммутационные, реагирующие на присутствие или отсутствие воздействия.

Какой датчик для охранной сигнализации выбрать?

Прежде всего стоит определиться с местом размещения. Для помещений лучшим вариантом станут датчики с батарейками, которые не прекратят работы в случае отключения света. Среди представленных можно выделить «ALPIR – 20».

Если датчик размещается на улице, стоит обязательно обратить внимание на минимальную температуру, при которой его работа не нарушится. Лучше всего для этих целей подойдет «Rexant PIR-231»

Если же датчик используется в месте с теплым климатом, и температура редко опускается ниже нуля, можно приобрести КАРКАМ PIR-100D, что поможет сэкономить на батарейках за счет питания от солнечного света.

Немаловажный показатель – дальность обнаружения. Для малых помещений вполне хватит стандартного датчика. Для больших помещений, например складов или производства радиус действия стандартных датчиков будет мал. Для этих целей лучшим вариантом станет ALPIR – 20.

Что будем включать?

Датчик генерирует управляющий сигнал, который приводит в действие исполнительный элемент автоматики. Обычно это электромагнитное реле. Ее силовые контакты должны иметь электрическую прочность, соответствующую мощности потребления управляемого устройства.

Например, при включении светодиодных ламп или светодиодной ленты достаточно мощности в 20–30 Вт. А если это будут уличные галогенные светильники, то потребляемая мощность составит от единиц до десятков киловатт. Через контакты исполнительного реле пойдет ток в 10-40 ампер, поэтому их физическая толщина должна быть в несколько раз больше, чем у бытового прибора. Иначе они расплавятся.

Максимальная потребляемая мощность указывается в паспорте изделия.

Ночник Ritex ASL-020

​Фото:https://market.yandex.ru

Недорогой ночник, который может похвастаться компактностью и яркими светодиодами. Модель отличается небольшими габаритами и весом. Корпус устройства изготовлен из пластика. Светильник оснащен датчиками движения и освещенности. Диапазон работы датчика составляет 4 метра, угол обзора достигает 100°. Светильник работает от ААА-батареек и крепится на стену с помощью саморезов либо двустороннего скотча. Помимо этого, устройство можно размещать на столе. Модель не имеет диммера, также отсутствует любая регулировка яркости или температуры света, но есть выбор режима работы. Можно включить ночной режим, когда датчик реагирует на движение или уровень освещения, либо использовать устройство как обычный или переносной светильник.

Ночник Ritex ASL-020

Достоинства:

• простота установки
• очень низкий уровень энергопотребления
• работа от батареек
• хорошее качество сборки
• компактность

Doorhan №8 в рейтинге лучших производителей.

Ворота DoorHan – надежная защита от непрошенных гостей и посторонних взглядов, но они радушно распахнутся для друзей.

Откатные, раздвижные, сдвижные консольные, секционные, спиральные, высокоскоростные ПВХ, противопожарные – ассортимент разработанных и выпускаемых компанией DoorHan удовлетворит любой запрос.

Ворота DoorHan отличают эффективность и надежность.

Для автоматического открывания/закрывания ворот используются разработанные с учетом российских реалий простые и надежные электроприводы DoorHan.

Комбинированный датчик движения и безопасности Doorhan AD-34.

О запуске продаж нового датчика движения и безопасности модели AD-34 объявила международная компания Doorhan, занимающаяся разработкой и производством воротных систем.
Инфракрасный датчик движения AD-34.

Датчик представляет собой комбинированное устройство, включа …

Описание действия датчиков движения для включения света

Системы автоматического управления внутренним и/или наружным освещением является конкретным решением множества комплексных и актуальных проблем. Например, наименьшее потребление электрической энергии, значительное уменьшение затраты электрического заряда аккумуляторов автономных детекторов присутствия, снижения времени работы осветительного оборудования, тем самым, продлевая их срок эксплуатации и многие другие немаловажные задачи.

Сенсорное оборудование непосредственно монтируется в общую систему освещения, и при возникновении объекта, который перемещается, регистратор движения подает сигнал на осветительное оборудование. Выключение света происходит через некоторое время, в большинстве моделей оно настраивается после того, как перемещение полностью прекратилось.

Большинство подобных устройств имеют установленный угол обзора, равный 180 градусам. Существуют модели, охватывающие 360 градусов, применяемые в больших помещениях.

Подключение прибора движения и освещения в цепь такое же простое, как и

. Основной функцией является замыкание и размыкание электрической цепи с подключенными светильниками. Поэтому схемы подключения обоих приборов практически одинаковы. Схема прилагается к каждому устройству в виде инструкции, а у наиболее качественных моделей от известных производителей схемы наносятся на корпус.

Задняя крышка датчика прикрывает клеммную колодку вместе с подключением проводников. Многожильные провода рекомендуется подключать с помощью изолированных наконечников НШВИ. Для подачи питания используются два провода – фазный и нулевой. Выходя из датчика, фаза подключается к светильнику, поэтому при срабатывании, контакты замыкаются и ток начинает поступать к лампе накаливания.

Плюсы и минусы систем

Беспроводные устройства для управления осветительными системами практичны, удобны и современны.

К основным достоинствам модулей относятся такие позиции, как:

элементарная установка, не влекущая за собой демонтажа финишной отделки стен, штробления и прокладки дополнительных ответвлений проводки;
возможность контроля сразу всех осветительных приборов, имеющихся в помещении, через единый пульт управления (смартфон, планшет, стационарный компьютер с выходом в интернет);
широкий радиус приема подающегося сигнала – от 20 до 350 метров в зависимости от модели, планировки и степени загруженности помещения предметами мебели и элементами интерьера;
абсолютная эксплуатационная безопасность для жильцов – прибор рассчитан на минимальный уровень рабочего тока и даже при неосторожном использовании или нарушении конструкционной целостности не нанесет никакого вреда человеческом здоровью.

Список недостатков не так широк, но, все же, нескольких важных пунктов в нем есть.

Чаще всего в упрек беспроводным модулям ставят более высокую стоимость по сравнению с проводными аналогами и невозможность использования системы в случае полной разрядки батареи в пульте ДУ

Негативно действует на работоспособность прибора нестабильный Wi-Fi. Приемник не улавливает слабый, плохо выраженный сигнал, и блокирует возможность пользователя включать/выключать домашние осветительные приборы.

Основные характеристики

Разобравшись с разновидностями датчиков движения, рассмотрим их технические характеристики, чтобы правильно выбрать нужную модель устройства. ДД различаются по следующим показателям:

• дальности;
• углу обзора;
• мощности подключаемой нагрузки;
• наличию дополнительных функций.

Угол обзора и дальность действия

Датчик движения может иметь горизонтальный угол обзора в 90-360°. В том случае, если на объект можно попасть с любого направления, используют сенсорные устройства с радиусом действия 180-360°. При установке ДД на поверхность стен, достаточно будет устройства с обзором в 180°. При монтаже прибора на вышке или на столбе, нужен сенсор на 360°. В помещениях можно устанавливать датчики, мониторящие движение в небольшом секторе.

Существуют модели датчиков движения с вертикальным углом обзора. В недорогих устройствах он составляет 15-20°, в некоторых ДД угол охвата может быть до 180°. Однако подобные приборы, в основном, устанавливают в системах безопасности, а не для включения освещения.

Угол обзора – одна из важнейших характеристик датчика движения для управления освещением

Дальность действия обуславливается местом расположения устройства: снаружи зданий или в помещении. Для установки в квартире или доме достаточно прибора с радиусом обнаружения на 5-7 м. Если же сенсоры будут устанавливаться на улице, то нужен более дальнобойный прибор. Но, в этом случае, нужно быть готовым к частым ложным срабатываниям.

От дальности срабатывания зависит эффективность сенсоров

Мощность подключаемой нагрузки

Каждое устройство с сенсором рассчитано на работу с определённой нагрузкой, то есть оно рассчитано на пропуск тока конкретного номинала. По этой причине, при выборе датчика, необходимо знать суммарную мощность осветительных элементов, которые будут подключены к прибору. Чтобы сэкономить на счетах за электроэнергию и не переплачивать за пропускную способность устройства, следует использовать газоразрядные, светодиодные или люминесцентные лампы.

Обязательно нужно учитывать мощность подключаемой нагрузки

Дополнительные функции

Производители оснащают некоторые свои модели дополнительными функциями. Одни действительно нужны, а без других вполне можно обойтись. Среди таких возможностей:

• встроенный датчик освещённости. В дневное время нет необходимости в освещении на улице или в помещениях с окнами. Чтобы датчик движения не срабатывал днём, некоторые модели оснащаются встроенным фотореле;
• настройка на срабатывание от животных. С подобным дополнением прибор не будет реагировать на котов и собак среднего размера. К сожалению, с крупными животными данная опция не поможет;
• задержка выключения. Большая часть устройств выключает освещение после того, как объект выходит из зоны действия прибора, что довольно неудобно. Именно потому, производители выпускают модели, в которых предусмотрена задержка отключения, а также её настройка.

ДД с фоторелеДатчики могут ложно срабатывать на домашних животныхФункцию срабатывания можно настроить по своему усмотрению

Это все полезные дополнения для ДД включения света. Особенно важны две последние опции. Всё остальное – это просто ненужные навороты, которые приводят к излишнему удорожанию устройства.

Характеристики и особенности подключения отдельных моделей датчиков: фотореле ФР 601 и ФР 602

Современный отечественный рынок представлен широким рядом моделей фотодатчиков, рассчитанных на разные типы и условия освещения, предполагающие различные мощности ламп и наличие дополнительных функций.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601 и его более усовершенствованный аналог фотореле ФР-602. Производителем приборов является компания ІЕК. Оба вида датчиков характеризуются надежностью и простотой подключения. Различия между моделями несущественные, они работают от тока одинакового напряжения и частоты, а потребляемая мощность равна 0,5 Вт. Внешне приборы полностью идентичны.

Единственное различие заключается в максимальном сечении проводников для подключения. Модель ФР-601 рассчитана на 1,5 мм², а ФР-602 – на 2,5 мм². Соответственно, они имеют различный ток номинальной нагрузки. У фотореле ФР-601 он равен 10А, у ФР-602 – 20 А. Оба прибора имеют встроенный фотоэлемент, а регулировка допустима в пределах от 0 до 50 лк с интервалом в 5 лк.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601

Такие устройства можно соорудить даже в домашних условиях. Главное отличие самодельного прибора от заводского фотореле ИЭК будет заключаться в отсутствии соответствующей защиты. Этот уровень у серийных моделей равен IP44, что подразумевает защиту от пыли и влаги. Схема подключения фотореле ФР 601 и ФР-602 стандартная и простая. Служат изделия долго и выдерживают влияние температур широкого диапазона.

Среди аналогов данного устройства значится модель ФР-75А – фотореле, схема которого более сложна для изготовления в домашних условиях. Прибор менее стабилен и долговечен при практическом использовании.

Светочувствительные датчики высокой мощности: фотореле ФР-7 и ФР-7Е

Рассмотренные выше модели идеально подходят для обеспечения работы уличных светильников на территории дачного участка или во дворе частного дома. Для регулировки освещения на улицах городов и на дорогах используют более мощные модели. К таким относят ФР-7 и ФР-7е, которые могут работать в сети переменного тока 220 В с напряжением до 5 ампер. Настройку данных приборов должны осуществлять специалисты, так как требуется подключение диапазона, равного 10 лк.

Среди недостатков фотореле ФР-7Е, как и его предшественника ФР-7, следует отметить высокий уровень потребляемой мощности. Также у устройств отсутствует необходимый уровень защиты IP40, который предохраняет от негативных воздействий влаги. Кроме того, у моделей не защищен подстрочный резистор на наружной панели, контактные зажимы относятся к открытому типу.

Главным недостатком фотореле ФР-7 яввляется высокий уровень потребляемой мощности

Рассматривая отдельные фотодатчики, нужно упомянуть популярную модель фотореле ФРЛ-11 с внешним фоточувствительным элементом. Прибор работает в большом диапазоне освещенности (2-100 лк). Фотодатчик оснащен защитой IP65, что предусматривает его установку на улице, причем на приличном расстоянии от реле. Устройства используют для регулировки освещения крупных объектов: дорог, стоянок, вокзалов, парков и т.д.

Фотореле ФР-16А относится к разряду наиболее мощных моделей со встроенным фотоэлементом. Датчик реагирования на свет можно настроить на работу в определенном уровне освещенности. Для функционирования прибора требуется коммутируемый ток, равный 16 А, а мощность нагрузки прибора составляет 2,5 кВт.

Установка фотореле в уличном освещении исключает вмешательство человека в процесс регулировки работы осветительных электроприборов, что позволяет значительно сэкономить на потреблении электроэнергии. Покупая оборудование, потребитель должен ориентироваться на параметры устройства, подбирая модель для конкретных целей с необходимой степенью нагрузки. Во время подключения требуется четко следовать инструкции и прилагаемой схеме, а в процессе эксплуатации – рекомендациям производителя.

Как подключить фотореле в сеть?

Первый ответственный момент – выбор места. Не забывайте, что уличные приборы требуют регулярного ухода и обслуживания, поэтому точка установки должна быть доступной.

Советы по монтажу:

• Фотоэлемент должен быть максимально доступен лучам солнца, в идеале – освещаться в течение всего дня.
• Для предупреждения аварии или разрыва проводов основание для установки должно быть прочным, а крепежи следует закреплять надежно.
• Не нужно размещать фотореле рядом с искусственным источником света. При включенном освещении оно не будет срабатывать.
• Высота установки должна быть такой, чтобы свет фар проезжающих мимо автомобилей не попадал на датчик.

Корпус придется протирать регулярно, в зависимости от степени загрязнения. Если влагозащита прибора слабая, нужно поместить его в прозрачную капсулу.

Схема подключения есть в комплекте.

Простейшая схема подключения уличного фотореле к лампе через распределительную коробку, которая может находиться и внутри дома, и снаружи

При соединении проводов важно учитывать цветовую маркировку. Рассмотрим наиболее популярный вариант – монтаж настенного встроенного устройства

Заранее подводим провода или устанавливаем рядом влагозащищенную распределительную коробку

Рассмотрим наиболее популярный вариант – монтаж настенного встроенного устройства. Заранее подводим провода или устанавливаем рядом влагозащищенную распределительную коробку.

Порядок работ:

1. На стене находим место установки, делаем отметки для крепления.
2. Дрелью делаем отверстия под уголок или кронштейн, устанавливаем его.
3. Прикручиваем корпус прибора, выводим провода.
4. Заводим проводники в коробку и подключаем согласно прилагаемой схеме. Можно использовать клеммы, если нет – не забываем изолировать скрутки.
5. Закрываем распределительную коробку, тестируем.

Если вы устанавливаете выносной датчик, схема будет другой. Корпус крепится на Дин-рейке, датчик выносится на улицу. Учтите, что длина проводов, идущих в комплекте, ограничена.

Если регулятор находится в недоступном после монтажа месте, произведите настройки до установки.

Электростандарт №7 в рейтинге лучших производителей.

Компания Электростандарт не зря выбрала столь говорящее название.

В списке товаров компании – интерьерное и уличное освещение, лампы и электротовары, которые отвечают высоким стандартам качества и электробезопасности.

Строгий контроль качества, который проходит продукция, гарантирует надежность и долговечность.

Инженеры и дизайнеры ориентируются на быстро меняющиеся потребности рынка, и предлагают продукцию, которая привлечет покупателей актуальным дизайном и использованием современных технологий.

Датчик движения Электростандарт SNS-M-12.

Датчик движения белый SNS-M-12.

Встраиваемый инфракрасный датчик движения и освещенности SNS-M-12, реагируя на перемещение объектов, управляет освещением, сигнализацией и подачей питания к электроприборам.
Он используется в жилых домах, офисных и складских помещения …

Датчик движения Электростандарт SNS-M-10

Подробнее – Новости | Новинки производителя : “Электростандарт”

Разновидности по волновому спектру

Инфракрасный вид реагирует на тепловое излучение объекта. Понятно, что теплые потоки воздуха от радиаторов отопления и кондиционеров, а также от животных могут вызывать ложное срабатывание. Выполняйте настройку и монтаж с учетом этого. Такие датчики применяются только внутри помещений. Этот тип абсолютно безвреден для здоровья.

Ультразвуковой датчик излучает волны в диапазоне частот от 20 до 60 кГц. Звук отражается от объекта, улавливается и анализируется датчиком. Дальность действия таких устройств не высока, также при медленном перемещении иногда возможно несрабатывание устройства. Ультразвук может неплохо отпугивать комаров, но если в доме есть собаки и кошки, устанавливать такой датчик не стоит.

Микроволновые: вместо звуковой волны используется электромагнитная волна, частотой примерно 1ГГц. Устройство имеет маленький размер и может быть скрыто при монтаже. Радиус действия этого типа датчиков может быть достаточно большим и определяется мощностью СВЧ передатчика и конечно чувствительности приемника. На работу сенсора окружающая среда особо не влияет. Цена — самый большой недостаток этого прибора.

По количеству контактов для монтажа:

• Двухконтактные датчики применяются в паре с обычными лампами. Обычными считаем любые лампы, которые включены в осветительную сеть 220V, как простая и известная всем лампа накаливания.
• Трёхконтактные модели, можно использовать уже с любыми видами ламп. Также они рекомендуются для подключения катушки магнитного пускателя, при подключении мощной нагрузки.

Датчик движения EKF MS-20B, белый

​Фото:https://market.yandex.ru

Сферические инфракрасные датчики хорошо вписываются на поверхности и справляются с поставленными задачами на отлично. Они сканируют тепловые колебания в помещении на горизонтальной плоскости. В случае изменений тепловой обстановки датчики реагируют, и лампы зажигаются. Монтаж предусмотрен и на стену, и на потолок, в данном случае пользователи ничем не ограничиваются.

Датчик движения EKF MS-20B, белый

Достоинства:

• интересный дизайн и небольшой размер
• сферический способ действия датчиков
• простота установки и ее возможности (на стену и потолок)
