Как защититься от протечки воды в квартире и не залить соседей: обзор 10 систем от протечки воды

Подключение датчика или установка

Сам процесс подключения элементов системы к блоку управления (БУ) не представляет особой сложности. Несмотря на то, что в инструкции по эксплуатации есть описание порядка действий при монтаже, мы подготовили для вас более детальный и подробный шаблон действий при установке системы.

Вам будет интересно: ТОП-7 лучший бесконтактный инфракрасный термометр: рейтинг, какой выбрать, отзывы, характеристики, плюсы и минусы

Для начала надо определиться с местами вероятной протечки, к ним как правило относятся участки труб с большим количеством соединений, места установки водоразборных кранов и бытовой техники, типа посудомоечной и стиральной машин. Датчики лучше закрепить к основанию, чтобы они были параллельны плоскости пола. Если позволяет возможность, можно закрепить при помощи небольшого самореза непосредственно к основанию, если саморез использовать нельзя, можно просверлить отверстие под дюбель и закрепить с помощью него.

В соответствии с инструкцией, в первую очередь необходимо подключить встроенную батарею, именно она отвечает за работоспособность системы в случае отключения сети 220В. Для этого необходимо открутить два винта с задней части контроллера и соединить контакты батареи и контроллера.

Согласно инструкции необходимо подключить все провода к контроллеру. Все места подключения помечены и трудностей данная процедура не вызывает

Хотим обратить внимание, провода от кранов можно объединить и к контроллеру – подключить только три, а не шесть. Также система рассчитана на подключение заземляющего провода, поэтому раз таковая есть, лучше подключить

После установки системы, необходимо проверить ее работоспособность, для этого необходимо намочить датчик. Как только датчик почувствует влагу, контроллер подает сигнал проводам и шаровые краны автоматически закрываются. При этом раздается звуковой и световой сигнал.

Обращаем ваше внимание, виды датчиков бывают разные, мы вам рассказали только о моделе, в комплекте которой имеются кабеля. Независимо от типа вашей модели обязательно читайте инструкцию – в ней все подробно и максимально доступно рассказано и наглядно показано

Важные параметры приобретаемых устройств

Большое значение имеет материал корпуса изделия. Цинковые или силуминовые агрегаты довольно хрупкие и плохо переносят механическое и химическое воздействие. Первые также вредны для здоровья. Частицы цинка смываются с поверхности и попадают в человеческий организм. Лучшим выбором станут латунные или стальные краны.

Важна также и длина кабеля, от неё зависит расстояние между контроллером и краном, которая влияет на удобство и быстроту монтажа изделия.

Датчик протечки воды — схема подключения

Беспроводные датчики легче устанавливать, они крепятся практически в любом месте, в то время как проводные агрегаты ограничены в вариантах размещения. В среднем для защиты квартиры хватает четырёх датчиков, при увеличении охватываемой площади их требуемое количество может возрасти. При установке важна также лёгкость соединения элементов системы. Она обеспечивается маркированными контроллерами и удобными разъёмами. Некоторые производители комплектуют свою продукцию минимальным количеством датчиков, чтобы уменьшить розничную цену, поэтому стоит быть готовым к необходимости отдельного приобретения дополнительных элементов.

При покупке нужно учитывать толщину и длину кабеля, а также его защиту от окисления, что особенно актуально при размещении агрегата во влажных помещениях.

Для выбора подходящей системы защиты от протечек необходимо учитывать тип и размер помещения, характеристики составных компонентов устройств, число датчиков и контроллеров, а также необходимый набор опций.

Gidrolock WINNER Kvartira ½ Bugatti

Система от протечки выполнена в едином тандеме, то есть она сообщается друг с другом напрямую, поэтому и не имеет отдельного блока управления. В комплект входит два датчика WSP, комплект крепежей и два шаровых крана с электроприводом. Краны идут итальянского производства, поэтому их качество хватит на длительное время. Они имеют сечение 1/2, выдерживают давление до 40 бар и максимальную температуру в 120 градусов. Питание происходит от батареек типа АА напряжением в 1,5 вольт. Срок службы системы — 10 лет. Звуковой сигнал оповестит о протечке, поломки системы и о скорой замены батареек.

Neptun Bugatti ProW 12V 1/2

У «Нептуна» – все под контролем.

Товар из рейтинга

Система защиты от протечек воды Neptun Bugatti ProW 12V 1/2

Не производится

Количество кранов в комплекте, шт.: 2 | Применяется: для горячей воды, для холодной воды | Количество датчиков в комплекте, шт.: 3 | Датчики в комплекте: проводные | Основное питание: от сети 220V | Диаметр подключения, «: 1/2 |

+ Достоинства	— Недостатки
Питание 12 В. Есть кнопка открытия и закрытия крана. Контроль по зонам датчиков. Самоочистка системы. Звуковая и световая индикация.	Оснащение только проводными датчиками.

Система способна защитить любое помещение от протечки воды. Как только она попадает на датчик, краны автоматически перекрываются и подается оповещающий сигнал. Так у владельца дома будет достаточно времени установить причину протечки и устранить поломку.

Системы от потопа Neptun оснащаются резервными источниками питания (это 4 батарейки CR123A), встроенным трансформатором. При питании 12 В обеспечена одновременно работа полностью всей системы – модуля, крана, датчика. В комплекте идет один кран – соответственно, установка предполагается в местах, где потребуется в нештатной ситуации перекрыть лишь 1 источник прорыва (например, под бойлером, колонкой и т.д.), но есть комплект и с двумя кранами.

Продукция бренда Neptun не просто так попала в наш топ систем защиты от потопа. Стоит отметить действительно ряд важных функций:

• Во избежание закисания кранов раз в месяц происходит их проворачивание.
• При необходимости возможно доукомплектовать систему Neptun Bugatti ProW 12V 1/2.
• Прибор можно интегрировать в охранно-пожарную сигнализацию, систему «Умный дом», диспетчеризацию и т.д.

Комментарий эксперта: система легко устанавливается в систему водоснабжения, отопления в квартирах, частных домах, офисных помещениях, магазинах и пр.

Ознакомьтесь с разными вариантами и сравните модели Neptun Bugatti – вы обязательно подберете оптимально подходящую. Главные отличия – в диаметре подключения системы и цене.

Системы контроля протечек воды «Тритон»

Данные комплекты предназначены для обнаружения и устранения протечек в системе водопровода в домах, коттеджах, подвалах. Системы могут функционировать круглосуточно, 7 дней в неделю.

SpyHeat ТРИТОН 32-002

Систему отличает оперативное реагирование на факт протечки. Всего пять секунд понадобится для автоматической блокировки подачи воды. При этом произойдет оповещение звуковым или световым сигналом. Функция автоматического проворота кранов 1 раз в 48 часов позволит снизить риск их «закисания». Предусмотрена возможность перекрытия кранов при помощи механической кнопки, применяется при длительном отсутствии хозяев и не использования водопровода.

Комплектация набора: 1 кран с редуктором 1 1/4» — 4 датчика — контроллер «Тритон» с литий-полимерным аккумулятором (2шт.) — инструкция.

	Технические характеристики:	Описание:
1	Способ передачи сигнала	Проводной
2	Питание	220 В
3	Максимальное количество датчиков	8
4	Максимальное количество кранов	2
5	Функция проворота кранов	Есть
6	Способ инсталляции	Накладной монтаж
7	Время срабатывания	5 секунд
8	Страна изготовитель	Россия

система SpyHeat ТРИТОН 32-002
Достоинства:

• Время реакции системы – 1 сек.;
• Перекрывает воду за 5 сек.;
• Возможность автономной работы в течение 2 суток;
• Функция проворота кранов;
• Возможность механического перекрытия кранов;
• Звуковой и световой сигналы.

Недостатки:

Не отмечены.

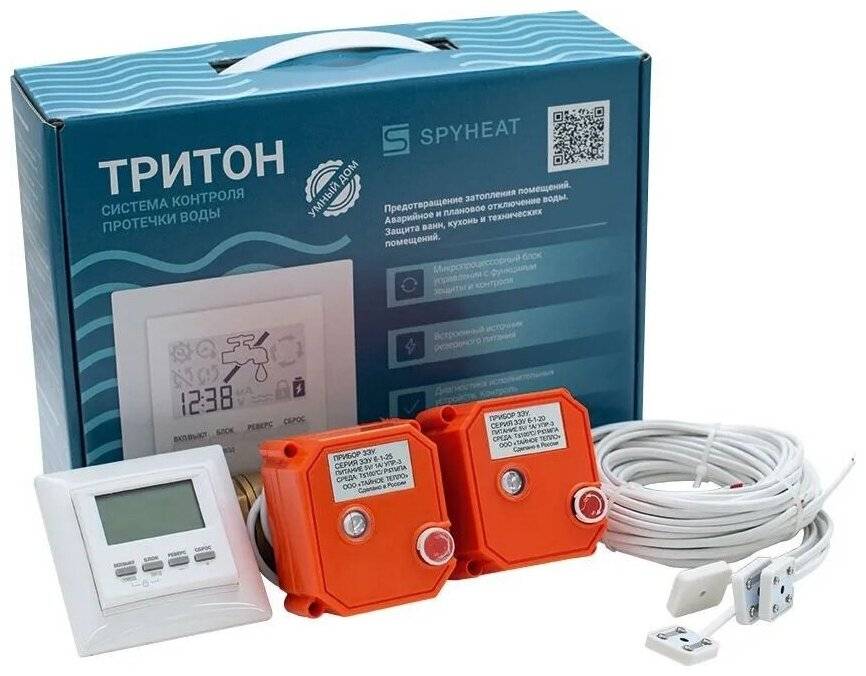

SPYHEAT тритон 20-002 с двумя редукторами

Данный комплект предназначен для труб диаметром 2¾. Как и все системы данного бренда, SPYHEAT тритон 20-002 отличается оперативным реагированием на возникновение протечки. Реакция занимает всего 1 секунду, а вода будет перекрыта в течение 5 секунд. Предусмотренное оповещение о ситуации в виде звукового и светового сигнала – значительное преимущество данного комплекта.

В комплекте SPYHEAT тритон 20-002 идет 4 проводных датчика и 2 крана.

	Технические характеристики:	Описание:
1	Способ передачи сигнала	Проводной
2	Питание	220 В
3	Максимальное количество датчиков	8
4	Максимальное количество кранов	2
5	Функция проворота кранов	Есть
6	Способ инсталляции	Накладной монтаж
7	Время срабатывания	5 секунд
8	Страна изготовитель	Россия

система SPYHEAT тритон 20-002 с двумя редукторами
Достоинства:

• Оперативное реагирование;
• Звуковой и световой сигнал;
• Автономность — 2 суток;
• Автоматический проворот кранов 1 раз в 2 дня;
• Наличие кнопки для механического перекрытия кранов;
• Работает без Wi-fi.

Недостатки:

Нет.

Контроль протечки воды

Каждый день в продаже появляются новые смарт-устройства, различное оборудование, которое призвано облегчить наш быт и сделать его еще более комфортным. Умные замки, датчики окон, климат-контроль — это не полный список устройств, которые можно купить для обустройства «умного дома».

На сегодняшний день наибольшей популярностью среди систем контроля протечек пользуются российские комплекты Аквасторож, Neptun и Gidrolock. Данные установки предназначены для обнаружения протечек в системах водоснабжения и отопления с последующей блокировкой подачи воды. Каждая имеет свои особенности и преимущества. Проведем сравнительный анализ технических характеристик этих систем и их возможностей.

Вышеперечисленные устройства также можно интегрировать в экосистему умного дома. Например, перекрытие воды в квартире при постановке квартиры на охранную сигнализацию. Самые современные системы позволяют запрограммировать автоматическое перекрытие кранов с помощью голоса, например, при подключении «Алисы» от Яндекса.

Сравнение характеристик систем Аквасторож, Neptun и Gidrolock

Для сравнения взяты готовые комплекты защиты от протечек Аквасторож «Классика 2*15», Gidrolock Квартира 1 Ultimate Bonomi и Neptun (Нептун) PROFI Base 1/2″.

Аквасторож	Neptun	Gidrolock
Комплектация	• 2 крана шаровых с электроприводом 1/2″ (ДУ 15мм) • контроллер Классика • 3 проводных датчика Классика (провода 2м, 4м, 4м) • батареи R14 (тип «C») – 3шт крепеж • блок питания 5В	• 2 кран шаровой с электроприводом Neptun PROFI 220В 1/2» • Модуль управления Neptun Base • 3 датчик контроля протечки воды SW005	• 2 шаровых крана с электроприводом 1/2 дюйма GIDROLOCK ULTIMATE • Блок управления GIDROLOCK PREMIUM с крепежом • 3 датчик протечки воды WSP (кабель 3 метра) • Аккумулятор 12 вольт 1,3 ампер*час
Срок автономной работы (без электроэнергии)	3 года	–	–
Крутящий момент электродвигателя	~1 Нм (обеспечивается за счет использования технологии Teflosil)	9 Нм	7 Нм
Тип шарового крана	Неполнопроходный	Полнопроходной (имеют меньшее гидравлическое сопротивление и большую пропускную способность)	Полнопроходной (имеют меньшее гидравлическое сопротивление и большую пропускную способность)
Материал шарового крана	Латунь, с покрытием из никеля	Нержавеющая сталь SS304	Латунь
Условное нормативное давление, PN (бар)	16	40	40
Время срабатывания	2,5 сек	21 сек	15 сек
Наличие ручного управления	Да	Да	Нет (есть возможность ручного управления в модели WINNER)
Наличие источника бесперебойного питания	Работа от батареек R14	–	Аккумулятор 12V, 1.3 А*ч
Максимальная температура рабочей среды	+90	До +120	До +150
Количество подключаемых шаровых кранов с электроприводом	6	6	20
Гарантийный срок шаровых кранов, мес	48	72	48
Макс. количество подключаемых датчиков	60	20	200
Автоматическая защита от закисания шаровых кранов	Есть	Есть	Есть
Диапазон рабочей температуры проводных датчиков	От -30 до 60°С	От 5 до 40°С	От -30 до 60°С
Гарантийный срок датчиков, мес	пожизненная	84	48
Возможность подключения беспроводных датчиков	Да, с подключением радиобазы	Только для систем SMART	В системах Gidrolock Radio
Макс. отдаленность беспроводных датчиков	До 1000 м (в зоне прямой видимости)	500 м	500 м
Возможность подключения пульта дистанционного управления	Есть	Есть	Есть
Гарантия на систему, мес	24	48	48

Зачем нужно и как установить?

Если человек по каким-либо обстоятельствам не может постоянно присутствовать дома, а полагаться на случай не хочет, то верное решение – застраховать квартиру и платить по 5-7 тыс. руб. в год. Однако лучше вложиться один раз в покупку системы защиты от протечек воды и забыть про времена, когда мысли о потопе заполоняли голову.

Устройство работает так: на системный датчик попадает вода, за несколько секунд сигнал поступает на главный блок управления и происходит закрытие кранов в помещении. Система безотказна и работает всегда при любой ситуации, исключение – если при монтаже оповестительного прибора человек допустил грубую ошибку. Тогда произойдет задержка сигнала, и комната будет подтоплена. Поэтому если опыта установки аналогичных приборов нет, то лучше вызвать специалиста, который произведет монтаж быстро, качественно и надолго.

Этапы установки системы защиты

Первое, что важно сделать – установить шаровой кран на вводе трубопровода после ручек крана. Также вместе с этим рекомендуется произвести монтаж фильтров, так человек повысит показатель эксплуатации в 1.5-2 раза

После происходит установка бесперебойного питания, чтобы прибор мог функционировать в условиях отсутствия электрической энергии. Тем более в режиме покоя потребление электричества составляет 3 Вт, а в рабочем состоянии доходит до 12 Вт.

Монтаж датчиков

Закрепление датчика в полу контактами вверх – усложняет систему защиты, начинают срабатывать ложные сигналы, а в некоторых случаях устройство выходит из строя. Если человек установит прибор над полом, разместив контакты снизу, то устройство сработает, когда на полу уже будет лужа.

Есть как минимум 7 мест, где датчик будет полезен:

• Под сомнительными шлангами. Чаще это гибкие элементы, которые не выделяются прочностью и долговечностью.
• Низкая точка. Идеальных полов нет, в любом доме есть маленькие неровности. Задача пользователя – найти низину и произвести монтаж датчика. Вода начнет туда стекать, и устройство сработает.
• Разместить под стиральную машину или сливной шланг. Класть рядом прибор не рекомендуется, есть вероятность, что тогда вода до него не дойдет, и он не сработает.
• Хорошее место – под отопительным котлом, радиатором и т.п.
• Также некоторые устанавливают оборудование вблизи насоса или бойлера.
• Рядом с водяными системами такими как: раковина, унитаз, душ и т.п.
• На кухне устройство располагается под сифоном.

Кроме представленных примеров, популярный способ — «установка в пол». Этот способ рекомендуется не только сантехниками со стажем работы от 10 лет, но и производителями защиты

Здесь важно разместить устройство в месте с большим скоплением воды. При этом расположение контактных элементов должно быть над полом примерно на 3-4 мм

Такая точность нужна, чтобы исключить ложное срабатывание. Когда производится установка проводного сигнального устройства, ведущий элемент прячут в гофрированную трубу.

Проводные или беспроводные?

Беспроводные датчики устанавливают в помещениях, где начался ремонт или если владелец предпочитает современные приборы. Еще радиодатчики монтируются в помещениях, куда даже теоретически невозможно проложить провода.

Контроллер важно монтировать в сухом месте, так как он осуществляет питание всех компонентов. Существует два варианта: проводные и беспроводные

Однако в процессе ремонтных работ можно спрятать провода под стенкой. Надежный способ – применять базовую часть с проводными датчиками и подключить к системе несколько беспроводных. Благодаря этому безопасность будет на высоком уровне.

Установка контроллера

Монтаж контроллера состоит из 5 этапов:

1. Сверлятся отверстия в месте, где будет располагаться коробка прибора.
2. С помощью строительных инструментов делаются канавки для проводов, которые доходят до каждого проводного элемента.
3. Происходит крепление установочной коробки.
4. Контроллер подготавливается к монтажу. Этот процесс займет мало времени, достаточно открыть передний корпус и соединить провода способом, который указан в прилегающей инструкции. После выполнения этого мероприятия прибор крепится парой винтов к установочной коробке.
5. Рамка и передний корпус ставятся обратно.

Если во время монтажа, человек не допустил ошибок, то защита будет работать в течение длительного времени. В стандартном режиме, когда потопа нет, оповестительный сигнал горит зеленым цветом. Когда вода начинает заполонять пол, то цвет резко меняется на красный, появляется звуковой сигнал, а электрический кран блокирует поступление воды.

Принцип действия системы защиты от протечек

Проводной датчик протечки

Конструкция большинства представленных на рынке  на сегодняшний день систем защиты от протечек состоит из четырех основных элементов:

• датчиков, сигнализирующих о появлении воды
• кранов с сервоприводом, перекрывающих подачу воды
• сигнального устройства, оповещающего о появлении протечек
• контролера, обрабатывающего полученную от датчиков информацию и приводящего в действие система

Датчик протечки

Система может быть дополнена модулем GSM, передающим сигнал «бедствия» на мобильное устройство.

Для того чтобы система защиты сработала, датчик должен стать мокрым. Нескольких капель воды или контакт с влажной шваброй недостаточны. Вода должна смочить поверхность датчика, замкнув при этом его контакты и создав условия для передачи радиосигнала контролеру.

Контролер, при получении радиосигнала от датчика, приводит в действие сервопривод, закрывающий краны, и включает оповещение о протечке.

Лучшие модели среднего ценового сегмента

Оптимальными по стоимости и качество исполнения являются системы в средней ценовой категории.

5. Neptun Base Light ½

Модель для размещения на системах водоснабжения офисных помещений, домов, магазинов, коттеджей. Включает управляющий модуль, датчик Neptun SW 005 2.0, электроприводной шаровый кран Bugatti Pro.

Цена – 11223 р.

Neptun Base Light ½

Технические характеристики:

• вид датчиков – проводной;
• диаметр трубки – ½;
• число подключаемых кранов – до 6 шт.;
• кранов в наборе – 1 шт.;
• число подключаемых датчиков – до 20 шт.

Плюсы

• хорошее гарантийное обслуживание;
• быстрая блокировка потока воды.

Минусы

• высокая стоимость;
• низкокачественные комплектующие.

Комплект Neptun Base Light ½

4. Аквасторож Эксперт 1х15х2д

Система защиты от протечек с проводной передачей сигнала надёжно защищает недвижимость при аварийных ситуациях. Краны сделаны из высококачественной латуни с никелевым покрытием. Присутствует функция самоочистки вентилей путем регулярного проворачивания.

Цена – 12560 р.

Аквасторож Эксперт 1х15х2д

Технические характеристики:

• вид датчиков – проводной;
• краны в наборе – 1 шт.;
• датчики в комплекте – 2 шт.;
• предельное число кранов для установки – 6 шт.;
• независимое питание – есть.

Плюсы

• можно подключать большое число датчиков;
• время закрытия вентиля – 2,5 сек.;
• батареи в комплектации.

Минусы

короткий кабель.

Комплект Аквасторож Эксперт 1х15х2д

3. Аквасторож Классика ½

Модель с тремя датчиками, осуществляющими моментальное выявление и блокировку протечек. Индикаторы размещены на основном блоке и своевременно оповещают владельца светом или звуком. Время перекрытия крана – 2,5 сек., выходная мощность составляет 40 Вт.

Цена – 12959 р.

Аквасторож Классика ½

Технические характеристики:

• вид датчиков – проводной;
• длина провода – 4 м;
• диаметр трубки – ½;
• кранов в комплектации – 2 шт.

Плюсы

• световая или звуковая индикация;
• краны из латуни;
• длинный кабель;
• подсоединение нескольких датчиков.

Минусы

не выявлено.

Комплект Аквасторож Классика ½

2. SpyHeat ТРИТОН 20-002

Система выявляет и локализует протечки от холодильников, стиральных и посудомоечных машин, унитазов, систем водоснабжения, отопления, раковин. Время реакции составляет 1 сек., на отключение кранов тратится до 5 сек. Устройство оснащено двумя перезаряжаемыми батареями, которые обеспечивают эксплуатацию без сети до 2 суток.

Цена – 11314 р.

SpyHeat ТРИТОН 20-002

Технические характеристики:

• диаметр трубки – ¾;
• максимум датчиков для 1 контроллера – 8 шт.;
• независимое питание – есть;
• краны в комплекте – 2 шт.;
• вид датчиков – проводной.

Плюсы

• бесперебойная работа;
• возможность автономного действия;
• безопасное напряжение в 5 V;
• автоматическое проворачивание кранов.

Минусы

не выявлены.

Комплект SpyHeat ТРИТОН 20-002

1. Rubetek RK-3558

Комплект защитит квартиру от потопа, поможет сохранить ремонт и предотвратит затопление соседской квартиры снизу. Сенсор реагирует на появление воды под устройством от системы отопления или трубопровода. Устройство отсылает уведомления о протечке на смартфон. Блок управления позволяет подключать множество различных приспособлений – датчиков температуры, движения, дыма, газа, влажности и пр.

Цена – 12390 р.

Rubetek RK-3558

Технические характеристики:

• вид датчиков – беспроводной;
• диаметр трубки – ½;
• подключение к смартфону – есть;
• число датчиков в комплекте – 2 шт.;
• предельное число датчиков на 1 контроллер – 64 шт.;
• экосистема – Rubetek;
• кранов в наборе – 2 шт.;
• подключение к «умному дому» — есть;
• протокол связи – RF433, Wi-Fi.

Плюсы

• быстрая и качественная работа;
• возможность подсоединения большого количества разных датчиков;
• беспроводная.

Минусы

сложное подключение.

Комплект Rubetek RK-3558

Почему Xiaomi?

Подобных систем на сегодняшний день развелось довольно много. Однако настройка и подключение большинства из них (АкваСторож, Нептун, Гидролок) вызывает реальные проблемы у простых пользователей.

Вот так, например, выглядит подключение управляющего блока от Gidrolock.

Чем дальше вы будете залезать в дебри документации и ознакамливаться с инструкциями, тем быстрее к вам придет понимание, что для этого дела лучше пригласить профессионального мастера.

В то же время появилась очень простая система, которую можно собрать из комплектующих от популярной фирмы Xiaomi. В итоге получается достаточно надежная защита от утечки, но что самое главное – она интуитивно понятна и проста в подключении.

Настройка и подключение датчика Xiaomi

Вообще работу датчика можно настроить через три приложения:

Aqara Home

Apple Home Kit

MiHome

Вы его спокойно сможете подключить на IOS или Android и считывать все данные.

В приложении выбираете “добавить устройство” и соответствующий значок (Water Leak Sensor).

После чего соединяете его с хабом, зажав центральную кнопку. Все подключение происходит буквально одним нажатием.

Многие сталкивались с проблемой, когда датчик не подключался с первого раза и его приходилось коннектить повторно. В этом случае помогает следующая инструкция от xiaomi-smarthome.ru.

В нижней части датчика находится два контакта. При попадании между ними воды, они замыкаются и сенсор срабатывает.

Чтобы ваш водопроводный электрокран при таком срабатывании автоматически закрылся, в приложении смартфона создаете отдельный сценарий (Add New Scene).

По нему при обнаружении протечки совершается действие, а именно – подача питания по каналу №1. Через 20 секунд, питание должно прерваться (помним, что нельзя, чтобы напряжение постоянно дежурило на кранах).

При желании можно создать и второй сценарий. Когда протечка устранена и лужа высохла, подается напряжение по каналу №2. В результате кран открывается, через 20 секунд напряжение отключается.

Однако рекомендуется все же открывать кран только вручную.

При срабатывании датчика через приложение приходит уведомление на смартфон.

Сценарии лучше делать только автоматическими. В чем может быть подвох ручных сценариев?

В том, что команда на закрытие в этом случае будет идти через китайский сервер и в конечном счете может так и не дойти до адресата. При исчезновении интернета кран попросту не сработает.

При обычной автоматизации, даже при потере связи с облаком, хаб при аварии сам все сделает и устранит утечку.
