Топографический план земельного участка для застройки

Чем полезна информация о предельных размерах участка?

Сравнив размер своего участка с предельным минимальным размером в ГПЗУ, вы оцените возможность раздела участка.

Например.

Ваш участок имеет площадь 14 соток. Предельный минимальный размер участков составляет 5 соток.

Таким образом, существует юридическая возможность разделить ваш участок на 2 без нарушения минимального размера в 5 соток.

Второй пример.

Ваш участок по площади равен 14 соток. Предельный максимальный размер участков составляет 18 соток.

Из этого следует вывод, что при наличии свободной земли вокруг участка, его можно увеличить до предельных 18 соток.

Такое увеличение площади называют прирезка земельного участка или перераспределение земли.

Основы законодательства

Основу законодательства, в соответствии с которым осуществляется топографическая съемка, составляет . Им утверждены:

• основные положения топосъемки и создания топопланов;
• порядок использования главных метрических значений;
• содержание топопланов;
• порядок их оформления и обновления;
• порядок осуществления отдельных видов съемки;
• методики и цели сбора топографической информации.

Для детализации изложенных в Основных положениях технических требований был разработан , которым утверждена подробная Инструкция по топосъемке. В ней на 98 страницах описывается:

1. Инженерно-топографический план земельного участка.
2. Порядок проектирования и сбора топографической информации.
3. Особенности проведения рекогносцировки, триангуляции, нивелирования.
4. Виды топографических знаков.
5. Порядок составления технических требований и так далее.

Остальные нормативно-правовые акты касаются топографической съемки лишь опосредованно.

Расшифровка

Топографический план может быть бумажным документом, а также Цифровой моделью местности.

Основные обозначения

Основным обозначением на топографическом плане является непосредственно чертеж. Но все остальное нанесено при помощи вспомогательных условных обозначений. К основным знакам относят следующие разновидности:

• масштабные – для крупных объектов на плане (луга, озера, леса), которые просто сопоставить с общим масштабом и прикинуть размеры, площадь и глубину конкретной территории;
• линейные – для обозначения географических объектов, определенной длины с невозможностью в пределах масштаба обозначить ширину (дороги, просеки, тропинки, полосы электропередач);
• внемасштабные – эти знаки используются обозначения стратегически важных объектов, без которых план не может быть полным, но и их размеры считаются условными, например, отдельно стоящее дерево.

СоветРельеф обозначают при помощи основных и утолщенных горизонталей с дополнительными отметками о высоте местности. При помощи основных условных обозначений на план наносится подробная гидрография местности, а также дорожная и инженерная сети.

Вспомогательные обозначения

К вспомогательным обозначениям на топографическом плане относятся:

• математическая основа, для привязки чертежа к реальной местности;
• условные обозначения, как стандартные, так и специальные, расшифрованные непосредственно в самом плане;
• основной штамп, в котором есть возможность найти всю информацию, включая масштаб, сведения об исполнителе, местоположение основного объекта и прочая важная информация.

Также на топоплане могут быть указаны кадастровые границы объектов, границы съемки и различные заборы.

Актуальность информации составляет 3 года.

Ограниченность срока действия сведений из градостроительного плана земельного участка позволяет сделать следующий вывод.

Если вы получили ГПЗУ, но приступает к строительству спустя 3 года, то целесообразно получить новый план.

Очень высока вероятность, что в новом градостроительном плане участка будет та же информация, что и в старом.

Но могут появиться и новшества.

Чтобы не попасть в ловушку устаревших сведений, получите ГПЗУ с обновленной информацией.

Тем более, что градостроительный план земельного участка выдают бесплатно без особых хлопот.

Для справки.

С 04 августа 2018 года не нужно получать разрешение на строительство индивидуального жилого дома и садового дома.

Вместо разрешения на строительство следует подать Уведомление о начале строительства.

Сформируйте Уведомление о начале строительства онлайн за 3 минуты.

Масштаб ситуационного плана

Ситуационный план (схема) составляется в следующих масштабах:

Масштаб 1:2000

В этом масштабе ситуационный план участка составляется для прокладки инженерно-коммуникативных сетей, а также в случаях, когда требуется графическое обоснование более подробной топографической съемки. Такой план становится основой для проекта газификации, водо- и электроснабжения объектов, расположенных в границах участка.

Выполнение плана в масштабе 1:2000 производится на основании топосъемки, на которой хорошо видно географическое и топографическое расположение участка.

Масштаб 1:1500

План в данном масштабе используется для разработки схем-проектов при строительстве крупномасштабных и важных объектов. Как правило, ситуационный план 1:1500 составляется на основании недавно полученных данных топосъемки.

Масштаб 1:1000

Назначение этого плана – дать лишь общее представление о конкретном участке. Схема демонстрирует все постройки и значимые объекты ландшафта. Составляется такая схема на основании более ранних топографических и геодезических съемок.

Виды топопланов по содержанию

Топографические схемы земельных участков различаются содержанием и делят на основные и специализированные:

1. Основные. К этой категории относят общегеографические инженерные схемы, которые используются в отраслях экономике. На картах применяется 700 подписей и обозначений характеристик объектов и 400 условных обозначений. При этом используют 4 цвета.
2. Специализированные. План разрабатываются под конкретную задачу. На специализированных планах наносятся дополнительная информация вместе со стандартной для топоплана. На подобных схемах может занижаться или завышаться точность изображения рельефа контура участка и элементов карты. При необходимости на специализированных планах используется нетрадиционное сечение рельефа, исключаются некоторые элементы, неотъемлемые для стандартного плана.

Оба вида топопланов земельных участков должны соответствовать техническим требованиям ведомственных инструкций.

Что содержит генеральный план застройки земельного участка?

Содержание проекта регламентируется Постановлением Правительства России за номером 87, от 2008 года. За основу берется топографическая карта еще ничем не заполненного надела. Схема включает земельный план, будущие постройки и другие изменения. Документ составляется как на отдельную частную территорию, так и на целый район и даже город.

Обязательные составные части плана-схемы:

• Утвержденный план из Кадастра, с точными размерами территории.
• Особенности рельефа – возвышенности и овраги, если имеются.
• Слои грунта в поперечном разрезе – здесь хорошо видно, насколько плодородна почва, где удобнее производить посадки.
• Будущее и настоящее (если уже есть) расположение водопроводной и канализационной сети, электрических коммуникаций, газопровода, наличие скважины, колодцев и проч.
• Объекты благоустройства (дорожки, искусственные водоемы, деревья, кустарники).
• Расположение построек – коттедж, баня, гараж, беседки, хозпомещения и проч.
• Детали, являющиеся выносными или расположенные в непосредственной близости, включая дорогу, подъездной путь к территории.
• Расположение «красных линий» — отметок, которые не всегда совпадают с реальными границами надела. Площадь, которая отмечается таким образом, предназначается для общего использования (пример – дорога с небольшим отступом справа и слева).

Для чего нужен генплан земельного участка?

Первое, для чего необходима план-схема обустройства надела – это требование государства. Любые работы – строительство, прокладку коммуникаций, посадку деревьев – нельзя начинать, если генплан не готов и не согласован с местным муниципалитетом. Основа – это безопасность, как жильцов-собственников, так и соседей:

• Пожарная – регламентирует расположение жилых и прочих строений, деревьев, ограждений на строго заданных друг от друга расстояниях. Это позволяет уменьшить время и масштаб распространения огня, быстро подъехать пожарной машине к объекту.
• Санитарно-гигиеническая – устанавливает количество метров до ближайшей ЛЭП и других линий коммуникаций, соседних домов, транспортных путей, хозпостроек, где содержатся животные и проч. Цель – охрана здоровья жильцов населенного пункта.

Сюда включается и общее удобство пользованием объектами на частной территории. Поэтому целесообразнее генплан составлять одновременно с проектом жилого коттеджа, чтобы потом не пришлось перестраивать его элементы, получать новые разрешения.

Генплан необходим не только при новых строительных работах, но и для реконструкции уже имеющегося здания.

Для чего используется

Ситуационный план используют для определения, утверждения и согласования границ участка при купле или продаже недвижимости, разработке проектной документации на новое строительство, реконструкции существующего здания.

Он нужен как для больших объектов, так и для небольших участков с малоэтажной частной застройкой.

Это чертеж выполняют на геологической подоснове, заказанной в местных градостроительных учреждениях. В границах рассматриваемого участка показаны существующие здания и сооружения, наземные и подземные коммуникации.

Ситуационный план необходим для проектирования и реконструкции населенных пунктов, многоэтажных и частных жилых домов, общественных, промышленных зданий и сооружений. Также он нужен при подключении строящегося или уже существующего объекта к коммуникациям – газопроводу, электросетям, теплоснабжению.

Классификация топосъемки

Классифицировать топографическую съемку можно по нескольким параметрам. В зависимости от метода проведения различают наземную и воздушную топосъмки.

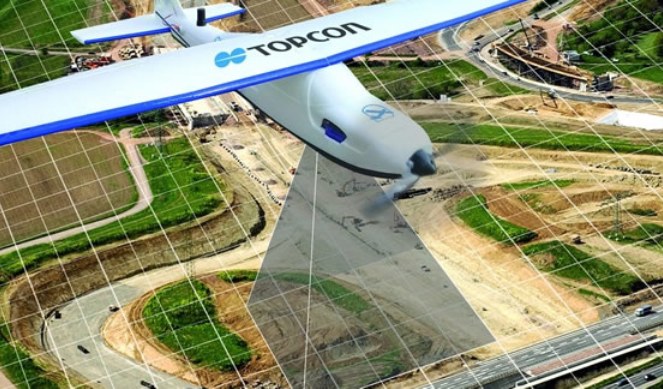

Воздушная съемка используется для осуществления масштабных замеров, например, топосъемка земельного участка для ГПЗУ. Ее проводят с использованием летательных аппаратов, в том числе космических.

Наземная съемка – принципиально иной вид сбора топографической информации путем нивелирования. Его цель – определить на горизонтальной поверхности земли расположение высотных проекций точек местности.

Иной критерий классификации – масштаб съемки. Чем он мельче (больше знаменатель), тем масштабнее должны быть цели съемки. Различают следующие виды планов:

1. План масштабом 1:5000 применяется для:
   • утверждения генплана города;
   • проектирования крупных промышленных предприятий;
   • детальной планировки незастроенных районов;
   • составления проектов орошения сельхознаделов.

Такая съемка проводится для утверждения инженерных коммуникаций, например, топографическая съемка земельного участка для газификации.

• План масштабом 1:2000 применяется для:
  • разработки генпланов пгт и городских районов;
  • составления планов горнопромышленных предприятий;
  • подсчета запасов полезных ископаемых для месторождений средних размеров;
  • разработки схем железнодорожных узлов и так далее.
• План масштабом 1:1000 применяется для:
  • создания генплана малоэтажной застройки;
  • утверждения проектов озеленения;
  • разработки планов подземных сетей, проектов новых ж/д станций;
  • детальных разведок полезных ископаемых;
  • иных сложных инженерных изысканий.
• План масштабом 1:500 – самая распространенная разновидность съемки. Она используется для получения разрешения на строительство, в том числе многоэтажную капитальную застройку, составления разветвленных планов:
  • подземных сетей;
  • автодорог и переходов через них;
  • железных дорог;
  • линий электропередач и так далее.

В этом масштабе также проводится топографическая съемка участка для градостроительного плана. Такая съемка должна быть обоснована геодезистами.

Следующий критерий классификации – технологический процесс съемки и используемое оборудование. Чаще всего используется:

1. Стереотопографическая съемка. Благодаря стереопарам геодезисты определяют плановое и высотное положение точек местности, после чего переносят его на план путем стереоскопической рисовки.
2. Теодолитная съемка. Этот вид наземной съемки используется для получения контурного плана местности при помощи теодолита и дальномеров. Такая съемка не учитывает высотные характеристики рельефа, потому применяется обычно на равнинной местности.
3. Буссольная съемка: вид наземной съемки малых по площади участков при помощи буссоли и дальномеров. Служит для быстрой съемки небольшой точности.
4. Гидролокационная съемка: обособленный вид съемки для подводной разведки при помощи гидролокатора, прикрепленного к подводному плавсредству.
5. Аэрофотосъемка: вид воздушной съемки, который позволяет получить топографические изображения местности в крупном масштабе благодаря использованию БПЛА или космических зондов.
6. Цифровая топосъемка. Применяется особое оборудование, проецирующее графические формы местности в цифровые модели.

Как проводят топографическую съемку?

Заявку на геодезическую съемку можно подать при личном посещении кадастровой службы или обратиться в эти компании через интернет.

Перед началом геодезических работ собственник земли должен заключить договор с подрядчиком. В документе, который подписывают обе стороны, обязательно указывают все условия. Среди них: стоимость, объем работ и сроки выполнения.

Договор составляют, ориентируясь на пожелания клиента, а также архивные сведения, планы застройки, карты местности и замеры территории.

На участке проводят следующие работы:

1. Устанавливают координаты ЗУ;
2. Создают геодезическую систему;
3. На точках, которые определены заранее, фиксируют специальные знаки;
4. Производят замеры земельного участка;
5. Осуществляют поиск инженерных коммуникаций;
6. Делают фотосъемку объекта.

Это стандартный план. Он может быть дополнен планировкой горизонталей и вертикалей строительной площадки, расчетом объема работ.

Далее полученные сведения записывают на электронный носитель. Все выявленные капитальные объекты фиксируют на карте. Ее масштаб разработчики и владелец участка определяют вместе.

Но это конечно далеко не все

Пожалуй, самой важной стадией геодезических работ является их анализ и обработка полученных данных. На это уходит обычно несколько дней

Что такое топографический план земельного участка?

Официальное определение мы тут рассматривать не будем. Оно необходимо только для профессионалов, оно сильно загрузит ваш мозг. А нам необходимо понять суть плана, узнать то, чем он отличается от других

Очень важно уметь отличать топографический план от других видов планов, например от ситуационного плана. Для того, чтобы создать план, необходимо проведение топографической съемки

Данный план включает в себя чертёж разнообразных элементов, полное описание рельефа данного участка, описание всех объектов. Также в плане указываются все характеристики и размеры. Основной особенностью данного плана является высотная составляющая. Важно, чтобы по плану можно было определить высоту разнообразных объектов, которые на нём указаны. Кроме того, на данном плане нужно иметь возможность измерить размеры в соответствующем масштабе. План можно сделать как в бумажном варианте, так и в цифровом. Сейчас чаще всего делаются два варианта плана. План является основой для того, чтобы спроектировать и смоделировать изменения на участке.

Топографический план земельного участка часто называют геоподосновой. Это абсолютно одинаковые понятия, но есть небольшие нюансы. В геоподоснове может быть содержаться сразу несколько планов. Это комплекс планов всей территории. Кроме того, на геоподоснове обычно указываются подземные коммуникации. На плане же подземные коммуникации не указываются, или указываются при необходимости.

Когда необходима геодезическая съемка — обзор основных ситуаций

А для чего необходим геодезический план земельного участка? Чтобы сослаться на него в случае затруднений с определением границ и местоположения, координат вашего имущества.

Давайте представим, что нам срочно понадобился план участка земли. В каких наиболее распространенных случаях обращаются к геодезистам за помощью и можно ли обойтись собственными силами?

Ситуация 1. Постановка объекта недвижимости на кадастровый учет

Геодезию участка наиболее часто заказывают кадастровые работники для постановки на учет. Им необходимы точные координаты вашего участка. Сделать такие измерения самостоятельно практически нереально.

Для точного измерения границ земельного участка потребуются:

• специальные навыки работы с геодезическими инструментами (как и сами инструменты);
• сертификаты соответствия (ваша квалификация как специалиста);
• специальные знания по построению и привязке участка к геодезической сети и другое.

Межевание территории потому и проводится профессионалами, чтобы в кадастровом реестре один участок граничил с другим, а не имел перекрестных земель. Если геодезическая съемка была сделана некорректно, и координаты переданы кадастровому инженеру, будут последствия юридического характера.

Ситуация 2. Споры с соседями

Зачастую на дачных участках соседи оспаривают территориальные границы своих земельных участков. Геодезический план предусматривает привязку к конкретным координатам, благодаря которым можно абсолютно точно прочертить на местности контур земельного участка. Или еще лучше произвести вынос границ земельного участка в натуру.

Смотрим видео по разбору соседских споров.

К тому же не следует забывать о строительных нормах. Возведение конструкций на земельном участке должно соответствовать определенным величинам и расстояниям от земель общего пользования и территорий соседей.

Ситуация 3. Разделение или объединение участков

В этом случае съемка необходима для законной перепланировки участков. Причем сделать это лучше еще до начала работ. Формально ничего не изменится, но с точки зрения закона границы вашего участка были изменены, соответственно должны быть изменены и кадастровые записи в реестре.

Изменение границ участков — это изменение объема собственности, а значит, оно должно быть урегулировано законодательно. Иначе границы могут быть оспорены в суде любым заинтересованным лицом.

Ситуация 4. Проведение имущественных сделок с землей

В этом случае геодезическая съемка — часть процесса купли-продажи недвижимости. Земельный участок должен быть оценен, а для этого необходим план участка.

Кроме того, вы можете продать часть надела, сдать в аренду или предоставить место для строительства какого-либо сооружения — все это требует геодезической съемки, включая инженерные изыскания для строительства.

Ситуация 5. Определение площади участка

Самые банальные и наиболее часто проводимые работы. В 99% случаев съемка заказывается, чтобы точно определить размер участка и, соответственно, размер налогов.

Также съемки площади земельных угодий проводят на брошенных землях и на вновь осваиваемых. Эти работы проводятся чаще всего в сочетании с топографической съемкой местности.

Что отображается на топографическом плане?

Обычно топографические планы выполняются в масштабе от 1:10.000 до 1:100. В зависимости от того, какой масштаб плана, различаются и объекты, которые на нём будут находиться. Если масштаб плана совсем мелкий, то на нём не будет деревьев и коммуникаций. Чем меньше масштаб плана, тем более крупноразмерные объекты на нём будут находиться.

Есть самые популярные масштабы топографического плана. Обычно это 1:500 и 1:1000, в строительстве чаще всего используют именно эти виды планов.

Топоплан можно поделить на чертёж и вспомогательные изображения.

Вспомогательными данными являются:

• Математическая основа. Это кресты и то, где они находятся. Чертежи располагаются в строгих координатах. Координаты обычно указываются очень точно.
• Условные обозначения. Обычно на топографических планах очень много обозначений. Если используются обозначения, которые не принято использовать, их нужно объяснить на чертеже. Стандартные обозначения не объясняются.
• Штамп. В штампе принято указывать данные о чертеже. В нём можно найти такую информацию как адрес объекта, масштабы, в которых сделан чертеж, а также данные того, кто сделал этот чертеж.

На чертеже указывается рельеф. Для его создания используются разнообразные горизонтали. Используются как основные горизонтали, так и утолщенные. Часто указываются высотные отметки. Принято такие метки указывать в метрах над уровнем моря. Стандартной для России системой высот является Балтийская система высот. Однако, если чертёж создаётся в Москве, то используется Московская система высот. Они отличаются несильно, однако размер нужно указывать в точности. По разнообразным отметкам можно узнать всю информацию о рельефе данной местности.

На таком плане обязательно должна указываться растительность. Если же растительности в данной местности нет, то нужно указать хотя бы информацию о грунте. Обязательно на чертеже располагаются все водные объекты. Важны даже ручьи и болота. Если есть полная информация о данных водных объектах, то она обязательно указывается

Важно направление течения, скорость течения, а также глубина водного объекта. Если в данной местности есть различные пути, то их необходимо нанести на чертёж

Важные абсолютно любые пути, даже пешие. Можно указать даже такие данные, как ширина рельсов. В обязательном порядке указываются коммуникации. К ним относятся обычно газ, водопровод, канализация, кабельные связи, электричество. Указываются заборы, различные преграждения, в обязательном порядке наносятся сооружения и здания. Должна быть информация о материале, из которого они изготовлены, указания информации об этажах, и жилых постройках. Если есть границы, то они тоже указываются. Обязательны границы поселений и земельных участков.

Топографический план

Где получить топографический план

Получить топографический план онлайн не получится. Для получения достоверной схемы составляется техническое задание, инженеры выезжают на объект съёмки.

Топографическая схема, подготовленная самостоятельно, может быть использована только в личных целях. При официальных работах и строительство услугу заказывают в геодезической службе.

Оформить составление инженерно-топографической схемы можно в компании с допуском СРО на этот вид работ. Такие компании также выполняют согласование топоплана.

Закажите топографическую съёмку в нашей компании, и инженеры выполнят работы в соответствии с вашими задачами.

Классификация топосъемки

Классифицировать топографическую съемку можно по нескольким параметрам. В зависимости от метода проведения различают наземную и воздушную топосъмки.

Воздушная съемка используется для осуществления масштабных замеров, например, топосъемка земельного участка для ГПЗУ. Ее проводят с использованием летательных аппаратов, в том числе космических.

Наземная съемка – принципиально иной вид сбора топографической информации путем нивелирования. Его цель – определить на горизонтальной поверхности земли расположение высотных проекций точек местности.

Иной критерий классификации – масштаб съемки. Чем он мельче (больше знаменатель), тем масштабнее должны быть цели съемки. Различают следующие виды планов:

1. План масштабом 1:5000 применяется для:
   • утверждения генплана города;
   • проектирования крупных промышленных предприятий;
   • детальной планировки незастроенных районов;
   • составления проектов орошения сельхознаделов.

Такая съемка проводится для утверждения инженерных коммуникаций, например, топографическая съемка земельного участка для газификации.

• План масштабом 1:2000 применяется для:
  • разработки генпланов пгт и городских районов;
  • составления планов горнопромышленных предприятий;
  • подсчета запасов полезных ископаемых для месторождений средних размеров;
  • разработки схем железнодорожных узлов и так далее.
• План масштабом 1:1000 применяется для:
  • создания генплана малоэтажной застройки;
  • утверждения проектов озеленения;
  • разработки планов подземных сетей, проектов новых ж/д станций;
  • детальных разведок полезных ископаемых;
  • иных сложных инженерных изысканий.
• План масштабом 1:500 – самая распространенная разновидность съемки. Она используется для получения разрешения на строительство, в том числе многоэтажную капитальную застройку, составления разветвленных планов:
  • подземных сетей;
  • автодорог и переходов через них;
  • железных дорог;
  • линий электропередач и так далее.

В этом масштабе также проводится топографическая съемка участка для градостроительного плана. Такая съемка должна быть обоснована геодезистами.

Следующий критерий классификации – технологический процесс съемки и используемое оборудование. Чаще всего используется:

1. Стереотопографическая съемка. Благодаря стереопарам геодезисты определяют плановое и высотное положение точек местности, после чего переносят его на план путем стереоскопической рисовки.
2. Теодолитная съемка. Этот вид наземной съемки используется для получения контурного плана местности при помощи теодолита и дальномеров. Такая съемка не учитывает высотные характеристики рельефа, потому применяется обычно на равнинной местности.
3. Буссольная съемка: вид наземной съемки малых по площади участков при помощи буссоли и дальномеров. Служит для быстрой съемки небольшой точности.
4. Гидролокационная съемка: обособленный вид съемки для подводной разведки при помощи гидролокатора, прикрепленного к подводному плавсредству.
5. Аэрофотосъемка: вид воздушной съемки, который позволяет получить топографические изображения местности в крупном масштабе благодаря использованию БПЛА или космических зондов.
6. Цифровая топосъемка. Применяется особое оборудование, проецирующее графические формы местности в цифровые модели.
