Трубы для теплого водяного пола

Расстояние между трубами и схема укладки теплого пола

Коллектор водяного отопления на стяжку своими силами осуществить не сложно. По схеме расчет длины трубки теплой конструкции совершается после расчета самого теплового проекта. Посчитать не сложно. Расстояние между трубками конструкции должно быть не более 30 см.

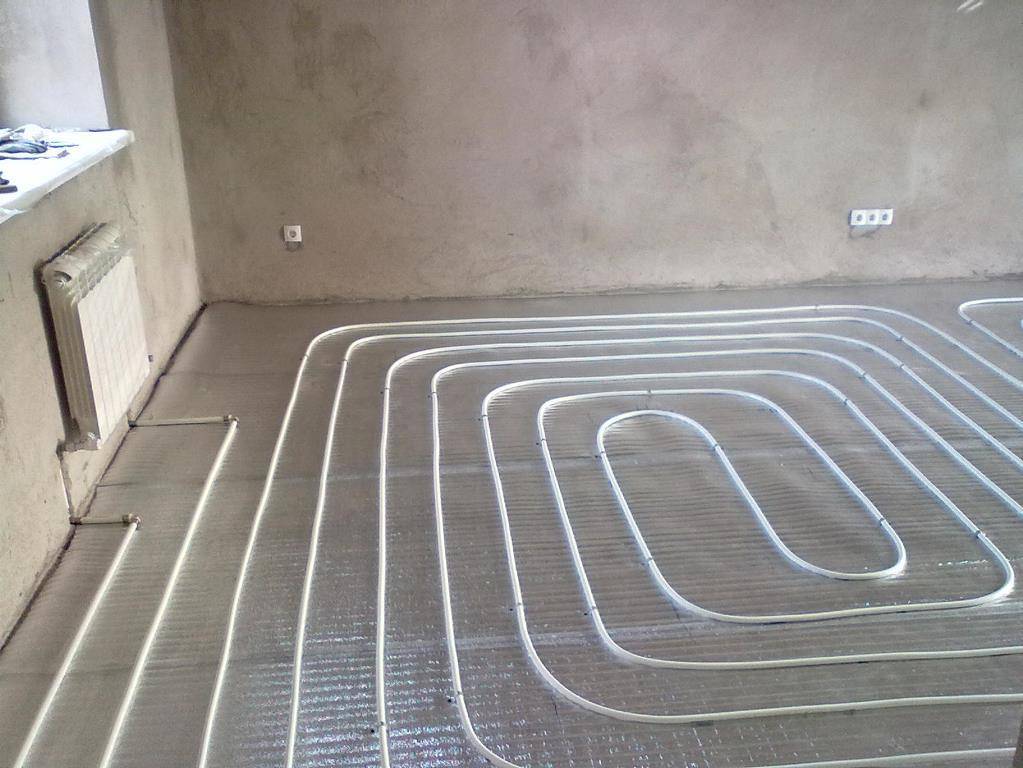

При укладке труб особое внимание следует уделять схеме укладке труб

Схема может быть в виде:

Спираль со смещенным центром;
Спираль;
Змейка, напоминающая шланг;
Двойная змейка.

Нагревательный элемент (трубопровод) следует закрепить хомутами к арматуре на напольной поверхности, а в компенсационных швах должна быть уложена гофрированная труба, которая защитит его от возможных повреждений. Монтаж труб у наружных вертикальных поверхностей подразумевает сокращения шага во избежание перепада температуры. А количество трубок теплой конструкции должно в длину составлять 70 м.

Требования к трубам, соотношения размеров

К вопросу о том, какую трубу лучше использовать для теплого пола, следует отнестись со всей серьезностью: это объясняется специфическими условиями работы водяной системы отопления. Материал должен быть только новым и соответствовать целому перечню технических требований.

1.Удельный вес, технология изготовления. Не допускается монтаж «подпольного» обогрева из стальных водогазопроводных труб, даже если они произведены из нержавейки. СНиП (Строительные Нормы и Правила) запрещают использование сварных труб в закрытых системах теплого пола. Запрет действует независимо от разновидности шва (прямой он или спиральный).

Еще один минус труб, изготовленных из стали – большой вес. «Пирог» теплого пола, включающий бетонную стяжку, и без того имеет внушительный вес. Стальной контур резко увеличивает нагрузку на перекрытие.

2. Стойкость к внешним воздействиям. Именно от нее зависит долговечность контура, заливаемого бетоном. Монолит после застывания становится мощным накопителем и распределителем тепла (варианты с использованием «сухой» стяжки менее эффективны). Единственный минус: диагностика при поломках сложна, замена отдельного участка трубопровода практически невозможна. При порыве систему придется демонтировать целиком.

Чтобы избежать подобных неприятностей, выбирают трубы из химически инертного, термостойкого материала (должен выдерживать 90-95 оС), полностью защищенного от коррозии, с гладкой внутренней поверхностью, не склонной к образованию известковых отложений. Идеальный выбор – труба со специальной защитой от кислородной диффузии.

3. Прочность. С внешней стороны на стенки давит стяжка, изнутри – теплоноситель. Хотя критические показатели давления маловероятны, труба должна быть рассчитана на 10 бар (на случай экстремальных скачков).

4. Достаточная длина. Контур должен быть цельным, поскольку любые соединения (муфты, фитинги, сварка) – это потенциальные места протечек. Не обнаруженный вовремя порыв приводит к затоплению соседей снизу или к короткому замыканию в электросети. Еще один аргумент против стыков – большая вероятность «зарастания» труб и засорения системы в этих местах.

Длина контура определяется расчетным путем. Обычно материал для теплого пола поставляется в бухтах и отпускается в погонных метрах. Пластичность позволяет придать трубе криволинейную форму с изгибами нужного радиуса.

Размеры труб

Самые популярные диаметры контура – 16 и 20 мм, значительно реже применяется материал ∅ 25 мм. Решая, какая лучше труба для теплого водяного пола, учитывают следующее:

чем меньше диаметр, тем больше гидравлическое сопротивление и меньше способность к теплообмену;
при увеличении диаметра приходится наращивать толщину стяжки – в результате поднимается уровень пола (это не всегда возможно), увеличивается нагрузка на перекрытие.

Пример устройства водяного пола с пенополистиролом

От выбранного диаметра зависит предельный метраж контура. При увеличении длины трубы гидравлическое сопротивление жидкости растет и может превысить технические возможности циркуляционного насоса. Создается эффект «запертой петли»: насосный агрегат качает теплоноситель, а он стоит на месте.

В таблице 1 указаны рекомендуемые соотношения диаметров и предельных показателей длины контура.

Таблица 1

Диаметр трубы, мм	Максимальная длина контура, м
16	60-70
20	80-90
25	100-120

Если максимальной длины одного контура недостаточно, то рекомендуется использовать дополнительные контуры.

Водяной теплый пол из нескольких контуров

Трубы для водяного пола: критерии выбора

Устройство водяного пола наиболее сложное, если сравнивать с электрической системой, но зато в разы более экономичное

Важно по правилам составить проект системы, подобрать надежные материалы и грамотно выполнить ремонтные работы. Современный рынок стройматериалов обширен, в ассортименте большой выбор труб, есть различные виды, которые возможно применять для монтирования систем отопления

При выборе труб для водяного пола следует учитывать их практичность, долговечность и теплопроводность

Выбирая, необходимо учесть следующие факторы:

Прочность;
Долговечность;
Теплопроводность;
Эксплуатационные качества;
Особенности монтирования;
Соотношение цена/качество;
Фирма изготовитель;
Отзывы потребителей.

Стройматериалы для создания труб применяются самые различные. Востребованы бюджетные из металлопластика, изделия из полипропилена и более дорогие металлические из меди. Внешний диаметр изделий составляет обычно 1,6-1,8 см. Какие «раскатать» у себя лучше?

Что касается производителя, то следует доверять надежным брендам с хорошей репутацией, у которых высокий рейтинг

При этом важно приобретать оригинальные изделия, проверять документы, подтверждающие качество, чтобы не купить подделку

Теплый пол из металлопластиковых труб: достоинства

Конструкция из металлопластиковых труб – это экономично и при этом достаточно надежно. Превосходная замена меди, именно металлопластик. Этот материал недорогой, поэтому его часто используют.

Многие предпочитают использовать металлопластиковые трубы для утепления пола, поскольку это экономично и надежно

Достоинства металлопластика в следующем:

Продолжительный срок эксплуатации, такой пол может прослужить не менее 50 лет.
Стойкость к образованию ржавчины.
Экологичность – материал не вступает в негативные реакции с кислотами.
Легкий вес, если сравнивать с медью, масса пластиковых изделий, естественно, ниже.
Превосходная шумоизоляция (продвигаясь по трубкам, вода будет протекать практически бесшумно).
Металлопластиковые трубки состоят из нескольких слоев, а поверхность внутри идеально гладкая, что не дает образовываться отложениям на стенках изделий.

Полимерный стройматериал, покрывающий трубки внутри, позволяет сделать защиту всей конструкции от порчи и отрицательного действия теплоносителя. Качество склеивающего слоя играет важнейшую роль. При разрушении клеящего состава, слои металлопластикового изделия отходят, что становится в результате причиной протечек.

Если на срезе труба останется неизменной, то при её создании использованы качественные материалы и все выполнено в соответствии с технологией. Если заметны слои, лучше купить трубы другого бренда. Металлопластик не переносит действие открытого пламени, но при устройстве тёплого пола, это свойство не имеет значения. А вот, что в действительности может стать проблемой – плохое соединение. Если диаметр трубки больше, чем диаметр фитингов изнутри, то в месте, где есть соединение, может скапливаться известь. Этот процесс может спровоцировать протечку. При монтировании нельзя очень сильно пережимать изделия накидной гайкой, чтобы не появился надрез, который впоследствии приведет к протечке.

Сшитый полиэтилен

Благодаря современным технологиям, такой, казалось бы, непрочный материал как полиэтилен, удалось сделать пригодным для производства труб. В обычном полиэтилене молекулы углеводорода никак не связаны между собой, а вот в новом материале (PEX, или сшитом полиэтилене) углеводородные молекулы соединены посредством взаимодействия атомов водорода и углерода. Дополнительная обработка под высоким давлением делает материал еще более прочным

Производство сшитой трубы для теплого пола получило распространение лишь недавно, хотя сама технология была разработана примерно 40 лет назад. Новый материал обладает характеристиками, которые не присущи его предшественнику. В частности, сшитый пропилен для теплого пола отличается высокой механической прочностью, то есть не боится царапин и не истирается, устойчив к температурным колебаниям. Главным образом, на свойствах материала сказывается техника и степень его сшивания.

Определяясь, какой сшитый полиэтилен выбрать для теплого пола, стоит обратить внимание на материал со степенью сшивки 65-80 %. Данный показатель будет влиять на прочность и долговечность изделий, но вместе с тем, вырастет и их цена

Правда, излишние расходы на этапе монтажа в дальнейшем окупятся из-за надежности и долгого срока эксплуатации труб

Правда, излишние расходы на этапе монтажа в дальнейшем окупятся из-за надежности и долгого срока эксплуатации труб.

При малой степени сшивки полиэтилен быстро утратит свои исходные качества, потрескается под влиянием внешних факторов и потребует замены. Однако не менее значимым является способ создания молекулярных связей.

Различают 4 типа сшивки:

пероксидный;
силановый;
азотный;
радиационный.

Выбирая, из какой трубы делать теплый пол, присмотритесь к ее маркировке. Наиболее качественным является PEX-a, хотя он и самый дорогостоящий. А вот повышенным спросом пользуются трубы с маркировкой PEX-b, сшитые силановым методом. У них относительно невысокая цена наряду с хорошими эксплуатационными свойствами.

У данного материала есть еще и другие достоинства, в частности:

Возможность полноценно работать при температурах от 0 ℃ до 95 ℃.
Сшитый полиэтилен начинает плавиться только при температуре в 150 ℃, а горит он при 400 ℃, поэтому с успехом может использоваться в системах теплого пола.
Трубам из сшитого полиэтилена присуща так называемая «молекулярная память», то есть после повышения температуры материала любые возможные деформации разглаживаются, а сами изделия принимают исходную форму.
Хорошая устойчивость изделий из сшитого полиэтилена к перепадам давления в системах отопления является еще одним аргументом в их пользу в момент принятия решения, какую трубу взять для теплого пола. В зависимости от характеристик такие трубы могут поддерживать давление в 4-10 атмосфер.
PEX-трубы отличаются хорошей пластичностью, поэтому даже при многократном изгибе в одном и том же месте они не ломаются.
Сшитый полиэтилен является биологически и химически устойчивым. Это значит, что на внутренней поверхности труб не размножаются бактерии и грибок, а сам материал не вступает в реакцию с агрессивной средой и не поддается коррозии.
Химический состав сшитого полиэтилена абсолютно безопасен. Он не выделяет токсинов, а в момент горения распадается на углекислый газ и воду.

Рекомендуемые температуры эксплуатации труб из сшитого полиэтилена составляют 0-95 ℃, но на краткое время диапазон может расширяться до -50 – +150 ℃, причем материал не лопнет и останется прочным. Однако такие повышенные нагрузки приводят к сокращению срока службы материала.

Некоторые пользователи путают термостойкие полиэтиленовые трубы с изделиями из PEX. Это некорректно. Действительно, термостойкий полиэтилен способен функционировать при высоких температурных значениях, однако по всем остальным качествам он сильно отстает от сшитого. Трубы PEX способны сопротивляться агрессивным внешним факторам намного дольше, но и цена на них выше. А их монтаж не нуждается в сложном оборудовании и доступен каждому потребителю.

Итак, если вы сомневаетесь, какие трубы нужны для теплого пола, можете смело остановиться на изделиях из сшитого полиэтилена. Более того, их характеристики позволяют применять такие трубы даже для радиаторного отопления и горячего водоснабжения. Единственное ограничение – минимизировать воздействие на материал прямых солнечных лучей, хотя для теплого пола оно не актуально.

Чтобы не повредить внешний антидиффузный слой на трубах, их транспортировку и монтаж следует выполнять очень осторожно. Нарушение целостности защитного покрытия приведет к снижению долговечности трубы из-за попадания кислорода в структуру материала

Критерии выбора

С требованиями разобрались. Под них подходят несколько видов труб. Сейчас рассмотрим критерии, по которым можно определить, какая труба лучше для водяного «теплого пола» в конкретном случае

К основным характеристикам, на которые необходимо обратить внимание, делая свой выбор, относятся:

диаметр трубы;
сложность монтажа;
изломостойкость;
вид материала;
стоимость;
репутация производителя.

Диаметр трубопровода

Важным критерием выбора является диаметр труб. Он может быть 16*2, 18*2 и 20*2 мм, где первая цифра показывает диаметр трубы, вторая — толщину стенки. Сразу отбросим размер 18*2 — не является стандартным. Его можно скомплектовать только самостоятельно без каких-либо гарантий ни по качеству самой трубы, ни по качеству соединений.

У оставшихся размеров есть свои преимущества и недостатки.

Диаметр 16*2. Плюсы:

относительно тонкая стяжка не крадет объем помещения;
более короткий шаг — радиус изгиба меньше — обеспечивает равномерный прогрев пола;
меньшее количество теплоносителя дает экономию топлива примерно на 40% по сравнению с трубой диаметром 20*2;
шаг укладки в 100 мм позволяет обогреть небольшие по площади помещения (оптимальный — 150 мм).

Минусы:

ограниченная величина одной трубы: из-за высокого внутреннего сопротивления стенок, насос любой мощности перестает качать жидкий теплоноситель через длинные трубопроводы — наступает эффект «запертой петли». Минимальная длина контура — 60 м, максимальная — 100 м. Все зависит от материала, из которого изготовлена труба. Так, для гофрированной металлической трубы — это 60 м, для пластика с идеально гладкими стенками — 100 м. Чтобы не ошибиться, лучше не превышать длину в 80 м;
большее количество контуров, а, следовательно, и большее количество труб, что удорожает стоимость монтажных работ.

Диаметр 20*2. Преимущества:

высокий уровень теплоотдачи из-за большего количества теплоносителя;
можно уложить контур длиной 100-120 м;
количество труб примерно на 30% меньше.

Недостатки:

высота стяжки выше на 2-3 см;
большой шаг укладки — не менее 250 мм;
контур нельзя уложить в малых по площади помещениях.

Сложность монтажа

Укладка контура по сложности одинаковая для всех труб, кроме медных. А вот соединение может быть разным: простым и трудным. Одно дело накинуть пару гаек и закрутить, другое — использовать фитинги, для которых нужно иметь специальное оборудование. К трудоемким и замысловатым работам относится пайка медных труб специальной газовой горелкой.

Изломостойкость

Полимеры, из которых изготавливаются трубы, имеют разную гибкость и пластичность. В результате трубопровод одного и того же диаметра можно уложить в контур с шагом 100 мм или 150-180 мм, а то и 350 мм.

При укладке отопления в туалете или узком коридоре эту характеристику нужно обязательно учитывать. Наиболее важные параметры: вид материала и его стоимость рассмотрим отдельными пунктами.

Преимущества и характеристики труб PE-RT

Преимущественные стороны бимодального полиэтилена невольно заставляют обратить внимание на сантехническую модификацию PE-RT:

устойчивость против коррозии;
устойчивость к агрессивным химическим веществам;
прочность, гибкость, легкий вес;
простота установки, исключение промывки;
лучшая устойчивость на системные утечки;
снижение трудовых затрат на монтаже;
экономия по затратам в целом;
долгосрочный срок службы;
экологическая чистота.

Правда, в своё время теряющий теперь популярность сшитый полиэтилен тоже рекламировался исключительным материалом. Однако времена меняются – меняется оценка устаревших строительных материалов. На арену выходит новый бимодальный полиэтилен – но пока что до конца не исследованный на практике.

Технические особенности труб PE-RT

Из технических особенностей вышедшей новой сантехники следует отметить гарантированный срок использования – не менее 100 лет. Трубы производятся в трёх разных расцветках: натуральная пластиковая, синяя, красная.

По размерности проходного сечения делаются трубы диаметром: 6,36; 9,52; 12,7; 19,05; 25,4; 31,75; 38,10; 50,0 мм. Этот вид бимодального полиэтилена изготавливается без применения бисфенола «А».

Таблица зависимости рабочего давления от температуры воды

Номинальное давление, кг/см2	Номинальная температура, ºС
14	23
7	82

Линейное температурное расширение материала не более 25 мм на 30 метров смонтированного трубопровода.

Укладка труб для теплого водяного пола

Способ установкив основном зависит от площади комнаты. Наиболее популярны следующие варианты:

Для небольших площадей можно порекомендовать вариант укладки в виде змейки. Он также подойдет для укладки около холодных зон – окон и дверей.

Укладка в виде улитки позволит равномерно обогреть достаточно большие площади. Трубы, которые работают на подачу и возврат теплоносителя располагаются рядом.

При любом способе монтажа необходимо выдерживать расчетный шаг, который может быть в пределах 0,1÷0,35 м. Шаг около окон или дверей должен быть 0,15 м.

Труба по всему контуру должна быть цельной, это предотвратит протечки в процессе эксплуатации.

Классическая модель

Классический водяной теплый пол производит подогрев полов в доме при помощи системы труб, в которых циркулирует теплоноситель – вода или этиленгликоль. Носители нагреваются в котле или от системы центрального отопления.

Классическая модель устанавливается в большинстве современных областях строительства: детские дома, отдельные квартиры, многоэтажные здания, коттеджи, торговые магазины, спортивные комплексы и даже стадионы.

Водяной теплый пол своими руками

Такая широкая распространенность классической системы объясняется ее универсальностью: она легко устанавливается как перед началом строительства дома, так и в уже возведенном доме. Кроме этого, она свободно подключается к полностью автономным отопительным системам и теплоцентралям любого класса.

Конструктивные особенности водного теплого пола (классическая модель):

Современные теплые полы свободно устанавливаются в любом частном здании или загородном доме;
В квартирах водяной теплый пол подключается только к оборудованным теплообменным узлам, устройство и расположение которых не должно нарушать гидравлическую целостность отопительной системы всего дома;
Конструктивные особенности классического теплого пола позволяют устанавливать его в доме с деревянной мебелью. Тепло, идущее снизу, не провоцирует рассыхание швов. Кроме этого, в квартире можно проводить ремонт или перестановку мебели без необходимости демонтажа теплого пола;
Гарантия безопасности. Трубы состоят из металлопластика либо сшитого полиэтилена. Эта категория синтетических материалов отличается высокими эксплуатационными качествами: они не подвержены коррозии, долго не портятся. Кроме этого, на внутренних стенках сшитого полиэтилена или металлопластика не скапливаются вредные отложения, которые часто приводят к уменьшению проходного сечения трубы.

Типы классических теплых полов:

На бетонной стяжке. Этот вид теплого пола считается самым распространенным. Устройство пола на бетонной стяжке: трубы заливаются бетоном, в результате чего пропадает необходимость использовать дополнительные распределители тепла;
Полистирольная система. В основе этой технологии лежит конструкция из полистирольных пластин с пазами, в которые сначала вкладываются специальные алюминиевые пластины, а затем и сами трубы. На современном этапе развития отопительных систем удалось добиться поразительно маленькой толщины полистирола: от 13 до 32 мм. Отметим, что уже сегодня ведутся разработки полистирольных конструкций обогрева высотой до 8 мм.

Водяной теплый пол на основе полистирольной системы рекомендуется устанавливать только в определенных условиях: в зданиях с очень низкими потолками, в доме со слабыми полами, в которых нормативная нагрузка перекрытия не рассчитана на дополнительную бетонную конструкцию; нет возможности организовать бетонную стяжку – замешать бетон самостоятельно или подвезти его; при перепланировке старой отопительной конструкции.

https://youtube.com/watch?v=JZDR7lJm0w4

Технология укладки водяного теплого пола в полистирольные плиты

Рассмотрим, какие есть у водяного теплого пола сильные стороны:

Технология имеет высокий уровень совместимости с современными напольными покрытиями – линолеумом, плиткой, ковролином, ламинатом и пр.;
Простая процедура монтажа и минимальные финансовые затраты;
Высокий уровень автономности – пол можно подключать к уже функционирующей системе обогрева (котел или центральная система отопления);
Классическая модель водяного теплого пола позволяет полностью отказаться от электрического отопления. У этого достоинства выплывает еще одна сильная сторона, а именно – экономия. В среднем экономия составляет около 30%, в загородном доме показатель расхода ресурсов на отопление снижается еще больше – до 40–45%;
Полная автономность. Пол не перестает функционировать даже без электричества, поскольку вода нагревается в котле, который может работать на дровах, угле или газе (электро-водяные типы сильно зависят от электричества).

Водяной теплый пол имеет ряд недостатков:

Устройство водяных теплых полов

Классическую модель нельзя устанавливать в многоэтажных зданиях из-за возможного риска затопления соседей;
Также классическая модель не имеет регуляторов мощности отопления. Поэтому людям часто приходиться регулировать подогрев в доме наугад, подкидывая меньше или больше топлива;
Риск затопления появляется тогда, когда вам не удастся своевременно обнаружить повреждение трубопровода.
