Улей своими руками: используем чертежи для процесса изготовления

Изготовляем ульи для пчел

Изготовление ульев для пчел своими руками пользуется большой популярностью по нескольким причинам. Во-первых, самостоятельное производство из подручных материалов позволяет сэкономить средства на покупке готовых домиков.

Во-вторых, пасечник может самостоятельно разработать и создать конструкцию, которая будет гармонично вписываться в ландшафт участка и обеспечит простой уход за семьями.

Следует учитывать, что пчелиная семья имеет строгую организацию, которую следует учитывать при строительстве домика. Например, молодые особи доставляют корм для личинок, а насекомые среднего возраста занимаются чисткой улья. Постройкой сот занимаются старые пчелы, так как именно у таких особей активнее работают восковые железы.

За охрану и вентиляцию улья отвечают старые особи, а долгожители отвечают за сбор меда. Также в любой пчелиной семье есть трутни. Они живут всего один сезон, так как их основная цель – оплодотворить матку.

Особенности

Чтобы приступить к производству, нужно разбираться в конструкции домиков, чтобы правильно сделать их части.

К основным составляющим относят (рисунок 1):

• Корпус – может быть одинарным или двойным, в зависимости от количества особей и метода их содержания. В корпусе делают специальные пазы для крепления рамок, и летки, чтобы насекомые могли попадать внутрь домика.
• Днище может быть съемным и стационарным. Более удобными считаются модели со съемным днищем, поскольку так пасечнику будет легче проводить очистку гнезда
• Крыша – верхняя часть конструкции. Чаще всего ее изготавливают из дерева или фанеры и прикрывают имеющимся кровельным материалом.
• Рамки – важнейшая составляющая любого жилища, но их конструкция зависит от типа домика.

Рисунок 1. Основные составляющие корпуса улья

Разобравшись в основных частях, из которого состоят домики, можно приступать к производству улья своими руками по готовым чертежам.

Правила

Чтобы жилище было комфортным для пчел, изготавливать улей нужно по определенным правилам.

Если вас интересует, как построить улей для пчел своими руками, рекомендуем воспользоваться такими советами:

• Материал должен быть прочным, чтобы надежно защищать семью от влаги и непогоды;
• В конструкции нужно предусмотреть дополнительное место для монтажа утеплителя. Зимой он поможет поддерживать оптимальную температуру внутри домика, а летом – обеспечит комфортный микроклимат даже в самую жаркую погоду.
• Лучше сделать несколько летков, чтобы их количество можно было увеличивать или уменьшать в зависимости от погодных условий.
• Домик должен быть достаточно просторным, чтобы насекомые могли свободно размещать расплод и мед внутри него.

Кроме того, не следует забывать и об удобстве самого пасечника. Чтобы уход за насекомыми был простым и приятным, лучше использовать прочные, но легкие породы дерева, а также делать съемное днище или открывающуюся крышу, чтобы можно было быстро убрать внутри домика.

Материалы для изготовления

Несмотря на широкое разнообразие строительных материалов, домики лучше всего делать из натурального дерева. Это достаточно прочный и экологически чистый материал, который очень нравится пчелам (рисунок 2).

Желательно выбирать хорошо просушенные доски без зазубрин и признаков гнили. Для этой цели лучше всего выбирать сырье из липы, вербы, ели, тополя или пихты. Они должны быть ровными, а их ширина – на 5 мм больше предполагаемой ширины стенки.

Рисунок 2. Виды материалов для ульев

Современные производители также изготавливают модели из фанеры, пенополистирола и пенопласта. Несмотря на то, что большинство этих материалов обладают прочность, легкостью и длительной эксплуатацией, натуральная древесина стабильно занимает лидирующие позиции.

Как самому сделать улей для пчел: видео

Если вы хотите изготовить ульи своими руками по готовым чертежам, рекомендуем ознакомиться с видео, в котором подробно показан процесс производства и сборки такого домика.

Изготовление различных видов ульев

Для изготовления нам понадобится стандартный набор инструментов, если найдется, станок для обработки древесины, клей и лакокрасочные материалы.

Улей Дадана-Блатта

Наиболее популярный вид ульев. Чтобы его изготовить в качестве материала советуем использовать липовые или ивовые доски. Вот пошаговая инструкция изготовления улья своими руками.

улей своими руками чертежи. Фото

Первый этап — подготовка материала. Готовим доску толщиной 40 мм. Она пойдет на производство корпуса и дна нашего улья. Для установки стенок необходимо провести выборку пазов. В этом поможет фреза. Каналы выполняем 5 на 10 мм по середине в месте, где будут соединяться доски.

Изготавливаем планки 18х4 мм. Они нам скоро понадобятся.

Для сборки щита используем клей ПВА. Смазываем им пазы и планки и плотно соединяем. После этого даем щитам хорошо просохнуть. В итоге должно получиться 4 щита для корпуса и 1 для дна.

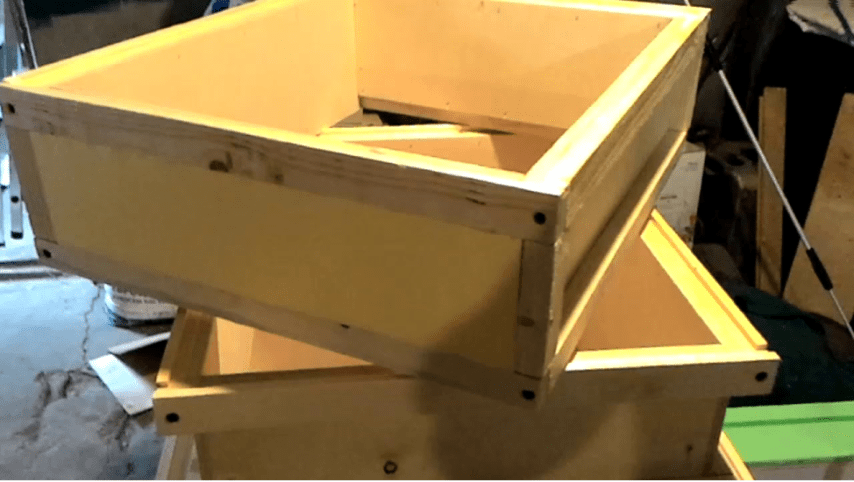

Соединяем щиты шурупами или гвоздями и клеем. Это и есть однокорпусный улей Дадана-Блатта. Теперь можно вырезать леток и покрасить конструкцию. Следующий этап — изготовление крышки.

Для изготовления крышки и подкрышника лучше всего подойдет доска толщиной 15 мм. Обрабатываем ее чем-нибудь влагостойким и красим. Обязательно сделайте пару вентиляционных отверстий диаметром 15 мм.

Приводим точные размеры всех частей улья (см):

• Внутренний — 45х45х32;
• Выборка фальца под рамки — 1,1х2;
• Фальц под корпус и магазины — 1х1,4;
• Фронтальный щит — 53х32х4;
• Задняя стенка — 53х32х4;
• Боковые щиты — 48х32х4.

А вот чертежи конструкции.

улей своими руками чертежи. Фото

Улей Удав

Этот вид очень прост, компактен и легко транспортируется. Конструкция Удава предусматривает комбинированное дно, крышку и целых 10 корпусов.

Вот точные размеры улья (мм):

• Корпус изнутри — 335х300х135;
• Фронтальная и тыловая стенки — 30;
• Боковая часть — 20;
• Планки для рамки толщиной 5;
• Ширина верхних и нижних планок — 25;
• Боковые планки — толщина 35;
• Паз на верхней планке — 2х27;
• Размер рамки — 110х28;
• Доска для крышки — 20х8;
• Толщина воздушного пространства под крышкой — 30;
• Высота брусков для обвязки дна — 110;
• Боковой брус — 20;
• Задний и передний брусок — 30;
• Леток — 335;
• Фальц для рамки — 15.

А это его чертежи.

улей своими руками чертежи. Фото

Улей Варре

Один из наиболее простых вариантов ульев, который можно сделать самостоятельно. Корпус представляет собой ящик с 8 линейками. Интервал между ними должен составлять 12 мм. Торцы досок соединяются прямо. Корпус получается достаточно жестким ввиду пазового соединения. В производстве ручек используются бруски 300х20х20 мм. Для начала их следует проклеить, а затем окончательно закрепить с помощью трех гвоздей. Для того, чтобы дождевая вода стекала быстрее, можно немного скосить верхний край ручки.

Главная особенность улья Варре — это подкрышник. Его размер на 5 мм меньше, чем размер самого корпуса. Это большое преимущество, так как крышку очень легко снимать, а значит, облегчается работа пчеловода. Зазор можно увеличить до 10 мм. Чаще всего в качестве наполнения подкрышника используют мох или солому, но можно использовать также листья и стружку. Закрепить материал поможет ткань из плотного материала.

Крышку выполняем из досок не более 20 мм толщиной. Обязательно устраиваем вентиляцию.

Для производства дна понадобятся такие же доски. Размер дна должен быть уже основного корпуса, чтобы защитить улей от влаги на стыках.

Подробные чертежи улья Варре.

улей своими руками чертежи. Фото

Улей Рута

Главной особенностью конструкции данного вида ульев является одинаковый размер надставки и гнездового корпуса. В производстве может помочь чертеж улья Дадана-Блатта. Разница лишь в высоте гнездового корпуса.

Для нормального развития расплода понадобится два корпуса. Просторный улей значительно увеличит яйценоскость пчелиной матки.

Между корпусами предусматривается диафрагма. Она необходима для формирования отводки. В верхней части будет размещаться отводок, а в нижней — пчелиная семья.

Ниже представлены подробные чертежи, с помощью которых можно изготовить улей из дерева Рута.

улей своими руками чертежи. Фото

Универсальный улей Кузнецова

Конструкция состоит из:

• Основания (2);
• Корпуса с дном и поддоном (1, 3, 11 и 4, 5 соответственно);
• Сетки для главного корпуса (10);
• Крышки (12).

Корпус оснащается специальным пылеулавливателем (6). Он представляет собой несколько попарно скрепленных пластин, которые установлены под углом над сеткой. Данная особенность конструкции очень полезна для сбора пыльцы пчелами.

Несколько чертежей, которые помогут изготовить такой улей своими руками.

улей своими руками чертежи. Фото

Разновидности

Ульи из фанерных деталей можно собрать в домашних условиях. Конструкцию пасечник может выбрать, исходя из потребностей выбранной породы пчел, климата региона разведения насекомых, величины роя и некоторых других особенностей.

Лежак

Этот вариант пчелиного жилища часто рекомендуют новичкам. Преимущества и особенности строения данного улья:

горизонтальный вариант улья с откидным верхом;

• отсутствуют громоздкие детали, которые нужно снимать или отодвигать для выполнения работ с пчелиным семейством – открыт доступ к каждому из заполненных отсеков;
• улей несложно чистить, собирать продукты;
• допускается устанавливать разное количество рамок (например, 16, 20 или 24).

Двустенный улей – Дадана

Дадановские конструкции используются на пасеках чаще других. Особенности таких пчелиных домиков заключаются в следующем:

• подходят для регионов, где наблюдается резкое снижение температуры весной и осенью;
• данные варианты дополняются отдельной стенкой из фанеры, пространство внутри заполняется пенопластом;

если в период эксплуатации возможен перенос домика, необходимо заранее предусмотреть дополнительные ручки на боковых стенках постройки, при этом размер строения должен оставаться небольшим.

Наружную стенку можно выполнить из другого материала

Важно, чтобы внешняя обшивка по толщине была больше листа фанеры

Многокорпусный

Домики из нескольких корпусов относят к строениям вертикального типа. Особенности строения:

• в каждом помещается небольшое количество рамок (обычно устанавливают по 8-12 штук);
• друг на друга помещают по две-три секции, иногда больше – в зависимости от размера пчелиного роя;
• корпуса можно менять местами при необходимости;
• доступно несколько вариантов комбинации элементов в многокорпусной конструкции.

Ульи мобильны – можно перемещать с места на место. Например, в зависимости от периода цветения деревьев или растений.

Как сделать своими руками двенадцатирамочный улей Дадан

Размеры и чертежи двенадцати рамочного улья Дадан приведены для одностеночного типа, поскольку вторые стенки надстраиваются поверх внутренних, и не имеют значения.

Подготовка к работе

При некотором навыке изготовить улей Дадан самостоятельно несложно. Есть несколько важных моментов.

• Хранение и обработка дерева в сухом месте. Используется только высушенная древесина.
• Заранее изучить чертежи и представлять порядок работы.
• Подготовить инструмент и материалы.

Хорошо выполненная работа прослужит долго. Срок жизни изготовленного улья зависит от материала.

Порядок работы

Из доски 35 мм нарезают заготовки согласно чертежу. Подготавливают места соединения, выбираются фальцы. Заготовки шлифуются.
Широкие доски при сборке противопоставляют узким (если передняя нижняя доска широкая, боковые нижние берутся узкие).
Места соединения проклеивают. Используется ПВА или столярный (казеиновый) клей

Важно чтоб клей не имел резкого запаха и не был токсичным для пчел.
Торцы соединений дополнительно усиливаются штифтами или саморезами. Перед последующей сборкой нужно дать клею высохнуть.

• Съемное дно делается шире и собирается из досок в четверть (или другим способом с хорошей герметичностью). Три планки набиваются с таким расчетом, чтобы входить в фальц внизу корпуса. Лицевая сторона остается без планки, для вентиляции. Доски можно взять толще 4 см, это утяжелит дно, но сделает его прочней.
• Надстройка (магазин) собирается аналогично корпусу. По верхней кромке надстройки выбирается фальц.
• Крыша надевается на корпус или магазин. Со временем немного меняют форму, потому нужно сделать посадку крыши не слишком плотной. По бокам или в лицевой части устраиваются отверстия для вентиляции. Чтобы пчел можно было перевозить, нужно закрыть отверстия мелкой сеткой.

Размер двенадцатирамочного улья

Типичные размеры элементов улья Дадан на 12 рамок.

	Длина мм	Ширина мм	Высота мм
Внутренние размеры (при толщине доски 35 мм)
Корпус	450	450	310
Магазин	450	450	155
Крыша	450	450	70
Внешний размер (при толщине доски 35 мм)
Корпус	520	520	320
Магазин	520	520	165
Дно	520	520	70
Крыша	520	520	80

• Глубина фальца рекомендуется 18 мм. Имеется в виду что остается пространство 10 мм между рамкой и верхним срезом.
• Глубину прочих фальцев выбирают исходя из толщины материала.
• Зазор между дном и рамками оставляют 25 мм, для уборки и для удобства пчел.
• Верхний леток диаметром 25 мм сверлится в 70 мм от верхнего среза. Под летком устанавливается прилетная дощечка.
• Нижний леток высотой 10 мм и делается почти во всю длину стенки, его длина регулируется специальными вкладышами.

Вид в сборе улья Дадан. Вариант с двумя магазинами и подкрышником.

Вид в сборе двенадцатирамочного улья Дадан

Чертеж корпуса

Для сборки корпуса потребуется по две боковых и передних стенки. В фронтовой стенке нужно будет просверлить верхний леток.

Боковая стенка корпуса Дадан на 12 рамПередняя стенка корпуса Дадан на 12 рам

Чертеж магазина

Для сборки магазина, также понадобится две передние и 2 боковые стенки.

Боковая стенка магазина Дадан на 12 рамПередняя стенка магазина Дадан на 12 рам

Чертеж подкрышника

При необходимости подкрышника, он собирается также аналогично корпусу и магазину, но имеет свои размеры.

Подкрышник Дадан на 12 рам

Чертеж крыши

На чертеже представлена горизонтальная крыша. Если нужен скат, можно приподнять одну переднею стенку на 20мм, и не забыть про боковые стенки у которых максимальный внешний размер увеличится до 100мм, а минимальный останется 80мм. Также правая боковушка должна быть зеркально левой.

После сборки каркаса сверху нужно закрепить лист фанеры 540мм*540мм или связать 20мм доской, при условии что крыша горизонтальная. С внутренней стороны утеплить, а с внешней покрыть листом железа, толем, линолеумом или другим материалом не пропускающим влагу.

Крыша Дадан на 12 рам

Чертеж дна

При изготовлении дна заготавливаем две боковые стенки (1), заднюю (2 без летка) и переднею (2) в которой заранее нужно сделать леток 10мм на длину подготовленной вами вкладки. Также нужно заранее подготовить дно (3) из доски 25мм, размером 470мм*470мм. Соединив 2 боковые стенки с задней вставляем дно, только потом закрываем передней стенкой. Под леток можно набить дощечку.

Дно Дадан на 12 рам

При изготовлении улья Дадан из доски 40мм. внутренние размеры не меняются. Увеличивается внешний размер на 10мм, и меняется глубина фальца на 21 мм.

Особенности содержания пчёл в улье Дадан

Улей Дадан

Какие бывают ульи

При изготовлении ульевых деревянных рамок потребуются следующий инструмент и приспособления:

1. Столярные работы – ножовка, циркулярная пила, фуганок, рубанок, стамеска, долото, наждачная шкурка или шлифовальная машина, фрезер для торцевания.
2. Сборка – молоток, степлер, отвертка, шуруповерт. Желательно собрать небольшое приспособление – упор, позволяющий делать несколько рамок одного размера и фиксирующий планки строго перпендикулярно друг другу.
3. Натягивание проволоки – электродрель для отверстий, шило, плоскогубцы, шаблон, приспособление для установки катушки с проволокой.
4. Контроль изготовления – рейсмус, штангенциркуль, металлическая линейка, угольник.

При изготовлении большого количества деталей работу значительно облегчит циркулярная пила и рейсмусовый станок.

Изготовление сотовых рамок следует производить в соответствии с чертежами и такой пошаговой инструкцией:

1. В соответствии с чертежом нарезаются заготовки для планок и брусков. Боковые планки изготавливаются из доски 40 мм. Рейсмусом она доводится до толщины 35-37 мм. Нарезается необходимое количество планок длиной 300 мм. С помощью фрезы на торце формируется паз (25 мм с одного торца и 10 мм с другого). При отсутствии фрезы можно использовать шпунтубель. На «циркулярке» бруски распускаются на планки толщиной 9–10 мм. На каждой планке шилом или дрелью делаются отверстия для проволоки (первое отверстие отстоит от края на 7–8 см). От отметки по чертежу, начиная с заданной точки, снимается по 5 мм с каждого края так, чтобы в этом месте ширина составила 25 мм. Лучше всего использовать фрезу. Широкая часть планки тщательно шлифуется.
2. Верхние бруски изготавливаются из доски 25 мм. Рубанком обеспечивается толщина 20 мм. Доска разрезается на элементы длиной 470 мм. Отступив от торцов с обеих сторон, вырезают плечики и паз глубиной 10–11 мм. Далее элементы распускаются на ширину 25 мм. В центре брусьев пропиливается небольшой паз.
3. Для нижних брусков рамы подойдет доска 30 мм. Она доводится до толщины 25 мм и распускается на отрезки длиной 435 мм. Отступив от края бруса на 10 мм, на торцах формируют паз глубиной 7,4–7,6 мм. Далее заготовки распускаются на бруски размером 25х10 мм. Детали тщательно обрабатываются наждачной бумагой.
4. 4-й шаг – сборка. Соединение осуществляется в такой последовательности: скрепляются боковые планки с верхним брусом (4 гвоздя или шурупа), а потом нижний брус одним гвоздем (шурупом) с каждой боковой планки. Перед сочленением (по желанию) место соединения промазывается клеем.

Предлагаем ознакомиться Как разносить обувь которая мала на размер

Особенности пчеловодства с использованием многокорпусных ульев

Главная особенность в том, что данный улей состоит из нескольких специальных надставок (около 6-ти). В высоту 3 верхних – 10 дюймов каждая, нижние надставки – 6. Это связано с особенностью жизни пчел.В многокорпусном улье дно съемное. Оно имеет вид рамы. Щит собирается из досок, толщина которых примерно 30 мм. Его собирают и устанавливают под уклоном, это облегчает уборку в улье.

Летковое устройство представляет собой доску и две опоры-держателя. Если летковое приспособление откинуто, доска опирается на специальный ограничитель. Когда требуется пчел куда-либо транспортировать, это отверстие закрывают.

На дно набивают два бруса. Это делается с целью предохранения от гниения и облегчает транспортировку многокорпусного улья.

Пчеловодство и получение меда в многокорпусных ульях было разработано впервые американцами Рутом и Лангстротом, которые успешно разработали конструкцию и размеры ульев, построенных в несколько корпусов. Однако сама идея их строительства принадлежала нашему земляку – известному пчеловоду Витвицкому.

Этот способ используют в основном частные пасечники, поскольку он отнимает меньше времени для содержания пчел и разведения их семей. По этой причине его предпочитают использовать многие неопытные пчеловоды вместо более трудоемких горизонтальных ульев-лежаков, простых однокорпусных и двухкорпусных пчелиных домиков.

Многокорпусный улей имеет и еще одно преимущество – высокая производительность работы пчел. Она заключается в использовании не целых корпусов, а отдельных рамок (размеры 145 или 230). Это позволяет предупредить необходимость проделывания лишней работы пасечниками, но при этом добиться хорошего результата – большого объема сбора меда.

Другими преимуществами корпусных ульев являются

• удобство использования;
• легкий вес, простота транспортировки;
• удобство снятия корпуса, чтобы достать рамку (размеры 145 или 230);
• простота изготовления (можно выполнить собственными руками).

Тем не менее, корпусный улей требует от пчеловода знаний правил и методов разведения пчел, сбора меда и особенностей содержания насекомых. Это достаточно сложная работа, как и кролиководство, поэтому справиться с ней сможет не каждый. Узнать больше полезной информации об этом виде пчеловодства вам поможет видео инструкция

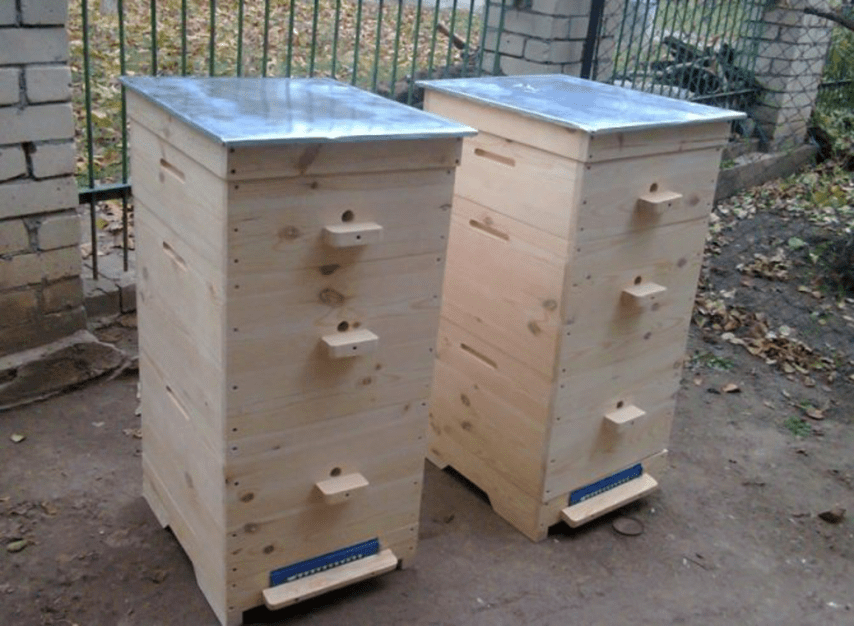

Особенности устройства многокорпусных ульев

От однокорпусного улья многокорпусный аналог отличается только количеством секций. Все они идентичны для каждой модели и взаимозаменяемые.

Внешне многокорпусные ульи напоминают колонну. Конструкция состоит из следующих элементов:

• Корпус выполнен из досок, напоминает прямоугольный ящик. Размер зависит от модели и количества рамок. Корпус оснащают летком с задвижкой.
• Дно улья бывает стационарное и съемное. Щит аналогично собирают из доски толщиной 35 мм.
• Крышу обычно делают плоскую с небольшим уклоном. Щит собирают с досок, а сверху обшивают оцинковкой или алюминием.
• Подкрышник укладывают между крышей и верхней частью корпуса. Иногда элементом перегораживают секции.
• Потолок улья собирают из тонкой доски. Для соединения используют две нашивки. Элемент является горизонтальной диафрагмой между отсеками.
• Вентиляционная решетка представляет собой рамку с натянутой мелкоячеистой сеткой. Местом установки элемента выступает крыша, фальцы подкрышника или корпус.

Разнообразие многокорпусных домиков велико. Самыми популярными считаются модели Дадана-Блатта и Лангстрота-Рута. Ульи бывают вертикальные и лежаки.

Поклонники канадской технологии содержания пчел предпочитают многокорпусные ульи Мишака, отличающиеся размерами и особым устройством. Необычным на первый взгляд кажется альпийский улей, созданный пчеловодом Роже Делоном.

Украинский улей своими руками на высокой рамке. Описание, чертеж

По своим показателям улей, о котором сейчас пойдет речь, очень напоминает условия, в которых живут пчелы в природе.

Высокие рамки позволяют хорошо переносить насекомым зимовку, а также активно развиваться во все остальные сезоны.

Правда стоит сказать, что украинский улей лежак на высокую рамку — видео и фото которого вы увидите в этой статье, плохо подходит для кочевки. Но зато это отличный вариант для небольшой стационарной пасеки.

Наибольшую популярность его изобретение получило в конце 19-начале 20-го века в Польше и Украине. Поэтому позже такую конструкцию стали именовать, как украинский улей или лежак на узко-высокую рамку.

Сегодня они представляют собой немного упрощенную конструкцию Левицкого.



Очень часто можно услышать, что украинский улей лежак – это крестьянский вариант. Связано это, прежде всего с простотой его конструкции.

Крестьяне, занятые земледелием и тяжким трудом, особенно оценили легкое содержание пчел в этих ульях. Нет магазинов и дополнительных корпусов, поставил 20 рамок и свободно содержи пчел.

Однако с возникновением низкой дадановской рамки, украинский лежак стал немного забыт.

Что касается общих особенностей, то он имеет такую же конструкцию, что и ульи-лежаки с широкой рамкой Дадана-Блата. В нем можно поместить 16, 18 или 20 рамок с шириной 30 и высотой 43,5 сантиметра. Поверх самого гнезда во время обильного взятка предусмотрена возможность поставить небольшой магазин.



Достоинства и недостатки

Украинский улик лежак на высокую рамку имеет ряд преимуществ и достоинств. Прежде всего, его форма очень приближена к дуплу или колоде, где есть место для вертикального природного развития пчел.

Также в нем создаются комфортные условия для зимовки пчел. Высокая рамка идеальна для обогрева семьи и поиска корма.

Кроме того, конструкция этого улья позволяет в ней спокойно содержать две семьи или одну с нуклеусом.

Украинский лежак хорошо подходит для начинающих пчеловодов, так как с ним не нужно много работать и перетаскивать тяжелые корпуса. Его конструкция позволяет к главному медосбору нарастить большую крепкую семью.

В нем легко искать матку, не нужно работать с корпусами, легко делать отводок в семье пчел. Что касается недостатков, то пчеловоды отмечают лишь несколько: большой размер и громоздкость, а также неудобство размещать в зимовнике.

Для того чтобы изготовить такой лежак для своих пчел, следует узнать его конструкцию. Более подробно вы сможете его рассмотреть на фото и видео. Итак, готовый улей на высокую рамку имеет 20 рамок, корпус, диафрагму.

Передние и задние стенки лежака утеплены пенопластом или несколькими досками с внутренним утеплителем. В тыльной части необходимо сделать дверцу для чистки улья и наблюдения за семьей пчел, а с фронтальной – два летка.

Размеры

• Толщина наружных стенок – 15 мм;
• Толщина внутренних стенок – 25 мм;
• Длина корпуса – 83 см;
• Ширина корпуса – 44 см;
• Высота – 60 см.

Важно отметить, что детальную конструкцию и использование этого улья описал в своей книге «Пчёлы на радость» Федор Лазутин. Он приводит следующие размеры корпуса: длина — 94 см, высота 52 и ширина — 45 см. Он приводит следующие размеры корпуса: длина — 94 см, высота 52 и ширина — 45 см

Он приводит следующие размеры корпуса: длина — 94 см, высота 52 и ширина — 45 см.



Инструменты

• Исходный материал – сухая доска сечением 50х150 мм;
• Фанера для внутренней отделки;
• Вагонка для внешней стороны;
• Петли, гвозди, саморезы, стропила;
• Пилка, нож, молоток, дрель;
• Линейка, карандаш для пометок.

Пошаговая инструкция

Для того чтобы вам лучше было понять ход сборки улья, предлагаем вам чертежи и рисунки с последовательностью.

1. Подготавливаем все материалы, в том числе доски для сборки корпуса и деталей.
2. Начинаем с боковых стенок каркаса. Для этого собираем детали 1, 2 и 3. Смотрите чертежи.
3. Соединяем боковые стенки с помощью горизонтальных брусков, как на чертеже 2 и 3.
4. В местах расположения летков следует вставить вертикальные бруски на передней стенке, на задней и с размером 20х50 мм по углам для соединения фанеры. Смотрите рисунок 4.
5. Делаем каркас дна из брусков 40х40 мм, как на рисунке 7.
6. Изготовляем подкрышник.
7. Затем переходим к монтажу стропил (рисунок 9), изготовлению подставки под улей и ножки.
8. Завершаем отделкой внутренней части фанерой и внешней вагонкой. Это создаст в ульях более комфортный микроклимат и защитит от дождя, ветра и холода.

Чертеж корпуса на узко-высокую рамку

• Чертеж-схема соединения первых деталей корпуса
• Чертеж каркаса украинского лежака
• Схема-изображения улика в разрезе

В этом видео вы сможете увидеть самодельный украинский улик, изготовленный по рекомендациям пчеловода Лазутина. Такой вариант узко-высокого корпуса можете сделать и вы, автор детально все рассказывает и показывает.

Процесс изготовления

Для начала вам следует выбрать чертеж, который вы можете сделать самостоятельно или посмотреть ниже на представленные варианты. Если вы новичок рекомендуется делать лежак, так как он имеет самую простую сборку. Остальные модели отличаются только конфигурацией.

Желательно следовать таким инструкциям.

1. Используя специальные планки, крепко фиксируем стенки.
2. На входе вырезают два лотка. А к ним крепят задвижки, ниже – планки для посадки пчел.
3. Пол необходимо соорудить таким, чтобы его можно было снять.

Во время работы необходимо следить за краями модуля, чтобы конструкция не перекашивалась. Все части крепят гвоздями и промазывают клеем.

Из чего состоит пчелиный домик

• Подставка или дно ограничивает конструкцию сверху. У него часто имеется скошенная передняя стенка, на которую садятся пчелы. Иногда между корпусом и дном есть еще одно «ложное» дно. Оно облегчает уборку мусора и прочий уход.
• Корпус представляет собой короб, не имеющий дна. В нем располагаются рамки, место постоянного обитания пчелосемей. Иногда в корпусе устраивают вертикальные убирающиеся перегородки. Иногда несколько корпусов располагают друг над другом. Если их более 3, то такой улей называют многокорпусным.
• Магазин – короб, чуть меньшей высоты, чем корпус. Он не имеет летка и располагается над рамками. Магазин служит для отбора меда. Межу ним и корпусом есть разделительная сетка, которая называется сепаратором. Ячейки в сетке сепаратора должны быть такого размера, чтобы рабочая пчела свободно проходила в них, а матка не могла бы покинуть корпус и отложить яйца внизу, в наполненных сотах. Магазин с сепаратором – отличительная особенность улья, предназначенного для агрессивного медосбора. Естественно, такая технология рассчитана на медовые годы и на сильные пчелосемьи. Если нужно просто разделить две семьи в одном улье, то используется глухая доска.
• Подкрышник – это секция-коробка над всеми корпусами. Ее функция – обеспечивать правильный микроклимат и циркуляцию воздуха в улье. Он может быть с вентиляционными отверстиями либо глухим. Часто в подкрышнике располагают кормушку или укладывают утеплитель.
• Крышка — это, собственно, крыша улья, защищающая его от осадков. Она устраивается скатной или плоской. Чтобы легче было транспортировать ульи, их делают плоскими. Но одно- или двухскатные лучше проветриваются.
