Способ подключения: шланг или труба
Что выбрать шланг или трубу?
Установить дома газовую плиту и подключить её к источнику газа можно двумя способами:
- Шлангом.
- Трубой.
На сегодняшний день чаще подключение выполняют с помощью шланга. При этом к нему предъявляются требования, о которых мы поговорим ниже. Когда вы покупаете шланг, то сразу стоит проверить его прочность, гибкость и попросить у продавца сертификат качества. Всё-таки вы имеете дело с источником повышенности опасности – газом, и рисковать нельзя.
Подключение к центральному газопроводу выполняется напрямую. Вы не строите дополнительные линии или узлы. Если во время проверки такие будет обнаружены, вас попросят сделать переподключение.
Где купить шланг? Сделать это можно только в специальном магазине или в фирменных точках продажи. Продавец должен рассказать о характеристиках, выдать чек, по которому можно изделие поменять. Во время покупки проверьте маркировку, метки должны быть жёлтые. Красный и синий цвета используются для водопроводных шлангов. Они не такие прочные и если их использовать при установке газовой плиты в кухонный гарнитур, сгорят.
Как пользоваться газовой плитой?Шланг для подключения газовой плиты
Купить можно один из трёх шлангов:
Резиновый. Он надёжный, хорошо гнётся и стоит недорого. При этом резиновый шланг не боится высоких температур до 50 градусов. И не подведёт в течение долгого времени
При покупке обратите внимание, что резьба плиты должна соответствовать сечению шланга, который выбираете. Как правило, 1/2
Если будет 3/8, то нужен переходник.
Резиновый с оплёткой. Это улучшенная версия резинового шланга. Оплётка делает его прочнее и сводит вероятность протечки к нулю. Вы можете устанавливать газовую плиту самостоятельно и использовать такой шланг, если техника работает в холод, жару и так далее. Шланг не боится повреждений, ржавчины и влаги.
Сильфоновый. Это гофра из металла и пластика. Она изготавливается таким образом, чтобы быть устойчивой к перепадам давления, легко тянуться и оставаться прочной. Пожалуй, это самый надёжный шланг из всех. А срок службы составляет целых 25 лет. Его цена оправдывает себя.
Отметим, что все три шланга соответствуют требованиям:
- Длина. Не больше 1,5 м.
- Одинаковая ширина по всей длине. Не расширяется и не сужается на всех участках.
- Долговечность.
- Отсутствие повреждений и переломов. Нет разрезов, ржавчины, узлов.
Иногда устанавливают новую газовую плиту, используя трубу для соединения. Но этот способ сложнее, чем со шлангом. Труба при этом должна быть медная или стальная, то есть прочная. Но в будущем плиту не получится двигать или переставить в другое место.
Установка газовой плиты
Начинается вся работа с внешнего осмотра прибора – на его поверхностях не должно быть следов серьезных механических повреждений. Если таковые имеются, то вполне возможно, внутренние соединения тоже пострадали – использовать его рискованно, поэтому может потребоваться экспертиза. А еще лучше вернуть такой счастье в магазин, если бой – не ваша вина (и вы можете это доказать), и заменить его на новое.
Таблица 3. Установка газовой плиты
| Шаги,фото | Описание |
| Вытаскиваем из газовой плиты все съемные части – решетки, комфорки, противни и транспортировочную тару. Если комфорки еще заклеены скотчем, то их можно составить как есть. Сзади плиты находим патрубок для подключения газового шланга. Из него необходимо вынуть пластиковую транспортную заглушку. Внимательно изучите инструкцию – если в комплектации предусматривается резиновая прокладка с механическим фильтром, то найдите ее и установите на вход. Это нехитрое приспособление убережет дорогой прибор от попадания мусора. |
| Берем приготовленный шланг, помещаем в гайку паронитовую прокладку, обматываем резьбу трубы фум лентой в 5-6 витков и выполняем монтаж. Сначала закручиваем гайку от руки, а потом делаем дотяжку разводным ключом, зафиксировав предварительно газовую трубу ключом газовым. |
| На современных плитах нет никакого сгона – подключение выполняется просто через гайку. Также установите прокладку, намотайте уплотнитель и аккуратно все затяните. |
| Делаем мыльный раствор, который потом вспениваем при помощи губки. Обмазываем пеной со всех сторон резьбовые соединения на трубе и газовой плите, и смотрим, не надуваются ли где пузыри. Естественно, предварительно кран на газ нужно открыть. Если утечка обнаружилась, то попробуйте немного дотянуть гайку. Если это не помогает, то перекройте газ, открутите все и проверяйте. Возможно, вы забыли поставить прокладку, а может в гайке на шланге имеется трещина – место, откуда появлялись пузыри осматривается в первую очередь. |

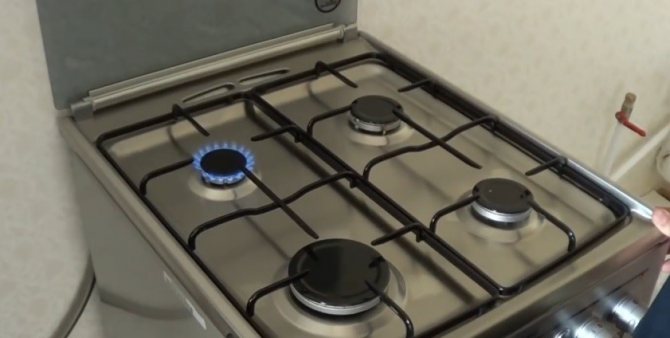

| Если все в порядке, то переходим к тестированию работоспособности оборудования. Зажигаем все комфорки поочередно. Все работает? Прекрасно! Задвигаем плиту внутрь и проверяем ее положение при помощи пузырькового строительного уровня. |
| Если плита стоит не по горизонту, то выровнять ее положение помогут регулировочные ножки – выкручиваем их до достижения нужных показаний и убеждаемся, что плита стоит уверенно, не шатаясь. |
Также мы рекомендуем вам после установки вызвать работника газовой службы, чтобы он проверил правильность монтажа, и внес все необходимые изменения в документы по эксплуатации газового прибора. Если этого не сделать, то при плановой проверке вы можете столкнуться со штрафными санкциями.
Способ подключения плиты к системе
Важно использовать шланги, конструкция которых разработана специально для доставки газа от централизованного стояка к потребителям. Важно, чтобы они были прочными и гибкими
При этом заламывать их нельзя. Проверяют герметичность и наличие сертификата соответствия качества.
Этот документ указывает, что товар изготовлен с учетом требований действующих ГОСТов и международных стандартов по безопасности. Приобретайте только сертифицированную продукцию у проверенных поставщиков.
Некоторые все же решают выполнить самостоятельный монтаж газовой плиты с подключением к металлической разводке. Однако устройство трубопровода – процедура трудозатратная, и имеет ряд недостатков. Отсутствует возможность отодвинуть печку. Малейший перекос может стать причиной разгерметизации.
Соединения могут быть сварными или резьбовыми, а для этого потребуется специализированное дорогостоящее оборудование и навыки работы с ним. В качестве уплотнителей используется все та же ФУМ-лента либо нить Локтэйл 55.
Типы современных газовых шлангов
Водяные шланги выделяют цветом:
- Синий для холодной.
- Красный для горячей.
Газовый же имеет желтый цвет или отметки. Пытаться проигнорировать такую классификацию не стоит, да и не получится. Водяные трубки прослужат максимум две недели, и их придется менять. Хорошо, если утечка не приведет к печальным последствиям в виду отравления или взрыва.
Но и здесь есть своя характерная классификация шлангов по гибкости и прочности. Выбирать придется до того, как установить газовую плиту, чтобы потом не делать незапланированный ремонт.
Резиновым модификациям отдают предпочтение ввиду дешевизны. Такой шланг достаточно гибки и прочный. Он эксплуатируется при температурном режиме от -35 до +50 градусов по Цельсию. Поэтому установка плиты на газу на даче, выполняется именно с применением резиновой трубки.
Это удобно, когда к ней подключается баллон, стоящий вне дома в специальном железном коробе, или же если портативный резервуар находится на кухне. Его можно будет перемещать без риска разгерметизации.
Но есть усовершенствованная модель. Это резиновая трубка с бронированной металлической оплеткой, которая является дополнительной защитой от механических воздействий. Металл не позволить шлангу заломаться, перегнуться, и проходимость будет всегда достаточной.
Поэтому утечка в течение положенного срока службы практически исключена, и возможна только в местах соединения, где через специальные переходники система подключается к центральной разводке или баллону с газом. Сильфоновая модификация – новая веха в индустрии. В этом случае предусмотрена возможность растягивания, правда, в допустимых пределах.
Основные требования к шлангам
Есть ряд условий, обязательных для всех случаев. По правилам установки газовой плиты в квартире:
- Длина гибких соединителей (трасс) не превышает полутора метров.
- Сочленение нескольких отрезков недопустимо. Используется цельная трубка.
- Перегибать, скручивать, придавливать шланг категорически запрещено.
- Не должно быть надрезом, коррозии, трещин, даже незначительных повреждений.
- По истечению максимального срока службы, установленного производителем, требуется замена.
В целях обеспечения безопасности шланг с металлической оплеткой нельзя прислонять к электрическим проводникам, твердым поверхностям, предметам, изготовленным из горящих материалов. Пускай он свободно провисает за плиткой, не соприкасаясь ни с чем.
Подключение с помощью трубы
Несмотря на то, что жесткое крепление к стояку считается устаревшим, его часто выбирают из-за надежности и долговечности. Однако трудоемкость и необходимость применения специализированных навыков и инструмента часто является непреодолимым препятствием для тех, кто решился на монтаж собственными руками.
Еще один повод отказаться от затеи – стационарность конструкции. Плитку нельзя отодвинуть для уборки, перенести на новое место без прокладки новой трассы из цельнокатаных стальных труб.
Подключаем духовой шкаф и варочную поверхность
Правила установки газовой духовки и газовой панели не особо сложны.
Инструменты и материалы для работы
Вам будут необходимы:
Перед установкой определите места размещения приборов. Если они не зависят друг от друга, то могут размещаться в разных частях кухонной мебели, главное, чтобы хватило длины шланга. Если духовка связана с панелью, то они должны устанавливаться в одной секции мебели.
Перед работой перекройте газ для безопасности.
Шаг первый
Сначала разместите технику в нише мебели. Для установки духового шкафа требуется убрать заднюю стенку мебели и разместить прибор на деревянные подножки (бруски). Это нужно, чтобы обеспечить качественную вентиляцию (иначе может возникнуть перегрев с последующим возгоранием).
Шаг второй
Подключение бытовой техники к электросети. Это нужно для гриля, розжига, подсветки, вентилятора и прочего. Воспользуйтесь инструкцией к прибору.
Шаг третий
Присоединяемся к главному газопроводу. Предварительно отключаем подачу газа в квартиру (дом). Вам нужно будет присоединиться к центральному газоснабжению через не гибкую стальную или медную трубу, если шкаф расположен очень близко, либо через гибкий сильфонный шланг, если прибор должен стоять подальше.
После крана устанавливается диэлектрическая прокладка для разрыва электросети. Длина газового шланга должна быть не более 2 метров, нельзя допускать его перегибов. Проследите, чтобы в радиусе расположения газового шланга отсутствовали движущиеся предметы, которые могли бы впоследствии пережимать его.
Разбираемся с варочной панелью:
Шаг пятый
Последний шаг — проверка работоспособности газового духового шкафа и варочной поверхности после подключения:
Как подключить газовую варочную панель и газовый духовой шкаф к газу — мы вам рассказали. Если уверены, что справитесь, — попробуйте сделать это своими руками. Хотя с газом шутки плохи, обратиться к газовщикам будет надежнее и безопаснее.
Источник
Установка газовой плиты в квартире на кухне
Газовая плита установлена должна быть таким образом, чтобы обеспечивать наибольшее удобство пользования ею необходим свободный подход к плите не менее чем с двух сторон.
Плиты размещать НЕ РЕКОМЕНДУЕТСЯ вблизи или напротив окон, так как при их открытии возможно задувание пламени при работе на малых тепловых нагрузках или на режимах, близких к пределу отрыва пламени.
При размещении газовых приборов должны быть соблюдены следующие расстояния:
- от стенки плиты до стены — не менее 70 мм;
- между плитой и противоположной стеной (проход) — не менее 1000 мм;
- между выступающими частями плиты и водонагревателями (по горизонтали) — не менее 100 мм;
- от плиты или тагана до баллона со сжиженным газом — не менее 500 мм;
- от радиатора отопления или печи до баллона со сжиженным газом — не менее 1000 мм;
- от топочных дверок печи до баллона со сжиженным газом — не менее 2000 мм;
- между проточным водонагревателем и несгораемой стеной — не менее 20 мм;
- между емкостным водонагревателем или малометражным котлом и несгораемой стеной — не менее 100 мм;
- между топкой емкостного водонагревателя или малометражного котла и стеной (проход) — не менее 1000 мм.
- от оконных проёмов — не менее 0,5 м
- от дверных проёмов первого этажа — не менее 1,0 м,
- от дверных и оконных проемов цокольных и подвальных этажей, а также канализационных колодцев — не менее 3,0 м.
Баллон СУГ размещать следует на расстоянии не менее 0,5 м (рис.1 поз.3 и поз.3а) от газовой плиты (за исключением встроенных баллонов) и 1 м — от отопительных приборов (рис.1 поз.8).
При устройстве экрана между баллоном и отопительным прибором расстояние ДОПУСКАЕТСЯ уменьшать до 0,5 м.
Экран должен быть изготовлен из негорючих материалов и обеспечивать защиту баллона от теплового воздействия отопительного прибора.
При установке баллона СУГ вне помещения (рис.1 поз.7) его следует защищать от повреждений транспортом и нагрева свыше 45°С.
Баллоны СУГ в производственных помещениях (гаражах) следует устанавливать в местах, защищенных от повреждения внутрицеховым транспортом и брызгами металла, воздействия коррозионно-агрессивных жидкостей и газов, а также от нагрева свыше 45°С.
НЕ ДОПУСКАЕТСЯ установка баллонов СУГ:
- в жилых комнатах и коридорах;
- в цокольных и подвальных помещениях, чердаках;
- в помещениях, расположенных в, под и над обеденными и торговыми залами предприятий общественного питания;
- аудиториями и учебными классами;
- зрительными (актовыми) залами зданий, больничными палатами и т.п.;
- в помещениях без естественного освещения.
Алгоритм самостоятельной замены плиты
Произвести замену кухонной плиты можно и самостоятельно, но обязательно с соблюдением техники безопасности. Разберёмся, как поменять её. Для начала нужно обладать хоть какими-то познаниями в устройстве и правилах безопасной эксплуатации газовых приборов
И даже если вы уверены в своих силах, перед работой важно прочитать инструкцию к плите
Кстати, имейте в виду, что при самостоятельной установке плиты гарантийный срок будет считаться не с момента установки, а с момента её покупки, а на само подключение гарантия не распространится. Но, как уже было сказано, самостоятельная установка чревата чередой неприятностей, так как у вас прежде всего не будет должной отметки в документах на ваше газовое оборудование.
Есть несколько важных моментов, о которых знают профессиональные газовщики. При перекрытии газа обязательно нужно проверить вентиль и шланг на предмет утечки. Это можно сделать по старинке, намыливая участок, вызывающий подозрение. Шланг можно опустить концом в воду. Пузыри покажут, что с его герметичностью что-то неладно.
Плиту при установке обязательно нужно выровнять по горизонтали, это важно не только для её безопасного положения, но и для удобства использования. Вряд ли вам понравится, что кастрюля с бульоном будет наклонена на один бок
ФОТО: газо-сервис.рфШланг для гибкого подсоединения лучше купить новый, с соответствующим сертификатом. Он не должен быть натянут или прислоняться после подключения к другим бытовым приборам на кухне
Обычно у таких шлангов довольно длительный срок службы – до 30 лет, но от условий эксплуатации, перепада температур и других неблагоприятных факторов на внутренней резиновой части шланга могут появляться трещины, а это приводит к неизбежной утечке. Повреждённые шланги должны быть заменены незамедлительно.
После окончания установки, если у вас нет газоанализатора, герметичность соединений проверяют всё тем же мыльным раствором, обильно покрывая пеной все стыки. Мыльный раствор можно изготовить, взбивая разбавленное с водой средство для мытья посуды.
Монтажные работы: что необходимо помнить?
Газовую плиту в большинстве случаев устанавливают на кухне, исключения — перепланировка, согласованная на всех уровнях. Несомненно, приобретение бытовой техники – большое удовольствие для хозяйки, поскольку домашние дела станут легче
Важно не забывать, что установка плиты — не менее ответственное занятие, чем ее правильная эксплуатация. Подключение должно происходить с учетом всех нормативов, именно поэтому монтаж и первую проверку работоспособности прибора должен производить специалист. Некоторые люди спешат усовершенствовать кухню, забывая, что правила подключения существуют не только, чтобы плиты работали дольше, но и для того чтобы они были безопаснее
Некоторые люди спешат усовершенствовать кухню, забывая, что правила подключения существуют не только, чтобы плиты работали дольше, но и для того чтобы они были безопаснее.
Сэкономленные на профессиональной установке средства могут повлечь за собой проблемы более серьезного масштаба, так как газовые плиты – предмет повышенной опасности, если установлены без соответствующих мер предосторожности. Конечно, установка в квартире может быть произведена и самостоятельно, так как здесь многое зависит от навыков и опыта человека, взявшегося за такую работу. Однако существует такое понятие, как гарантия – если подключения газовой плиты были произведены самостоятельно, пусть и по всем правилам, она перестает действовать и в случае проведения ремонта за него придется заплатить полную стоимость
Любой мастер сразу понимает, профессионально ли установлено оборудование или монтаж был произведен своими силами
Однако существует такое понятие, как гарантия – если подключения газовой плиты были произведены самостоятельно, пусть и по всем правилам, она перестает действовать и в случае проведения ремонта за него придется заплатить полную стоимость. Любой мастер сразу понимает, профессионально ли установлено оборудование или монтаж был произведен своими силами
Конечно, установка в квартире может быть произведена и самостоятельно, так как здесь многое зависит от навыков и опыта человека, взявшегося за такую работу. Однако существует такое понятие, как гарантия – если подключения газовой плиты были произведены самостоятельно, пусть и по всем правилам, она перестает действовать и в случае проведения ремонта за него придется заплатить полную стоимость. Любой мастер сразу понимает, профессионально ли установлено оборудование или монтаж был произведен своими силами.
Установка и подключение нового оборудования
Схема замены газовой плиты следующая:
- демонтаж устаревшего или пришедшего в непригодность оборудования;
- замена крана;
- установка новой плиты;
- ее подключение;
- проверка герметичности;
- принятие работ службой Мосгаз в Москве, Леноблагаз в Санкт-Петербурге и так далее.
Демонтаж газовой плиты
Чтобы демонтировать устаревшее оборудование, необходимо:
- перекрыть кран, расположенный на трубе, для отключения газоснабжения;
- проверить отсутствие газа, включив одну из конфорок;
- отсоединить газовую подводку;
- отключить плиту от электроэнергии (при необходимости).
После выполнения данных операций плиту можно убрать с кухни.
Отключение старого оборудования от газо- и электроснабжения
Замена крана
Если газовый кран не отвечает требованиям безопасности или не перекрывает газоснабжение полностью, то перед монтажом нового оборудования рекомендуется провести и замену крана.
Как правило, проводится установка оборудования и его подключение газовой службой, так как в целях повышения уровня безопасности рекомендуется отключить от газоснабжения весь подъезд. Однако, если есть возможность перекрыть в индивидуальном жилом помещении, то имея определенные навыки и все необходимое оборудование, работу можно выполнить самостоятельно.
Замена крана осуществляется по следующей схеме:
- демонтаж крана. В большинстве случаев на газовых системах в многоквартирных домах устанавливаются резьбовые вентили, демонтаж которых происходит достаточно легко. Однако в старых домах могут быть установлены и приварные вентили, демонтаж которых осуществляется при помощи болгарки (исключительно после отключения подачи носителя);
Если работа выполняется без отключения газа и одним человеком, то после демонтажа крана на трубу устанавливается специальная заглушка. При наличии двух и более работников заткнуть трубу можно руками.
- если резьба на газовой трубе повреждена или отсутствует, так как было установлено приварное оборудование, то на следующем этапе производится нарезка резьбы при помощи специального оборудования;
- герметизация резьбы;
- удаление заглушки и установка нового крана.
Последовательность действий при замене газового вентиля
Установка и подключение новой газовой плиты
На подготовленное место производится установка новой плиты. При установке необходимо выровнять ее в горизонт. Для этого большинство современных плит типа Гефест комплектуются регулируемыми ножками. При отсутствии такой функции выставление осуществляется с помощью различных прокладок.
Выравнивание по уровню
Далее осуществляется подключение гибкой подводки к плите и трубе. Для этого:
- резьба на подводке (трубе) герметизируется выбранным материалом;
- подводка фиксируется;
- аналогичным способом производится подключение к газовой плите;
Подсоединение газового шланга
- при необходимости плита подключается к системе электроснабжения.
Как установить и подключить газовую плиту самостоятельно, смотрите на видео.
Проверка герметичности
После окончания всех работ требуется проверить соединения на герметичность. Операция выполняется в следующем порядке:
- подготовка мыльного раствора;
- нанесение раствора на соединительные узлы.
Если раствор начинает образовывать пузыри, то соединение не герметично и перед вводом системы в эксплуатацию требуется устранение неисправности. Отсутствие пузырей говорит о полной герметичности системы.
Наличие утечки в системе газоснабжения
Принятие работ газовой службой
После проведения всех работ в газовую службу направляется заявка на ввод плиты в эксплуатацию. В назначенное время специалисты проверят правильность подключения и герметичность. На основе проверки будет дано разрешение на использование газовой плиты или предписание на устранение выявленных недостатков.
Если выполнять все работы по прилагаемой инструкции и в хорошо проветриваемом помещении, то можно полностью избежать негативных последствий при выполнении работы и сэкономить на оплате услуг специалистов.
Настройка колонки
После установки колонки в ее батарейный отсек помещают стандартные пальчиковые элементы питания напряжением 1,5 вольт, затем настраивают и проверяют водонагреватель, эти работы обычно проводятся специалистами обслуживающей или газоснабжающей организации, имеющими соответствующую лицензию.
Работы по настройке включают в себя следующие операции, проводимые в соответствии с инструкцией на агрегат:
- Проверяется функционирование запальной и основной горелок, настраивается оптимальная подача газа.
- Проверяется работа автоматики, обеспечивающая безопасность пользования.
- Отслеживается температурный показатель нагреваемой воды.
- Проводится проверка работоспособности термореле датчика тяги.
- По завершении работ после первого запуска специалисты пломбируют систему, после чего агрегатом разрешено пользоваться.
Рис. 17 Работа с колонками При установке газовой колонки в квартире руководствуются требованиями, основные из которых регламентированы в строительных правилах СП 42-101-2003. Монтаж нового агрегата или замену старого можно проводить самостоятельно или с помощью специалистов служб, осуществляющих гарантийное обслуживание, однако подача газа и ввод в эксплуатацию допускается только с разрешения работников газоснабжающей организации — при нарушении этого требования потребителя ожидают ощутимые финансовые санкции.
Правила размещения
В газовых плитах используется горючий природный или сжиженный газ. Это оборудование повышенной опасности. Поэтому СП 402.1325800.2018 определяет требования не только к помещениям, но и к месту установки:
- деревянные неоштукатуренные стены или конструкции из других горючих материалов изолируют негорючими материалами;
- изоляция должна выступать за габариты прибора: с каждой стороны — не менее 100 мм, выше — не менее 800 мм;
- минимальное расстояние между прибором и противоположной стеной — 1 м;
- установка в нише не допускается.
К негорючим отделочным материалам относятся керамическая и керамогранитная плитка, экраны из закаленного многослойного стекла (ГОСТ 30698-2014), некоторые виды стеновых панелей с группой горючести НГ.
Существуют требования к размещению отдельно стоящей газовой плиты по соседству с модулями кухонного гарнитура. Их указывают в инструкции по установке и эксплуатации техники:
- минимальное расстояние между плитой и соседним модулем — 20 мм;
- только с одной стороны от плиты может находиться модуль, высота которого превышает ее высоту;
- расстояние от боковой грани плиты до выступающего выше нее кухонного модуля — не менее 100 мм;
- вертикальное расстояние от рабочей поверхности прибора до навесного шкафчика — не менее 650 мм.
Термоустойчивость стен, пола и покрытия кухонных модулей должна быть не менее +90°С.
К монтажу встраиваемой газовой панели предъявляются такие требования:
- Расстояние от панели до соседней стены или высокого кухонного модуля — не менее 100 мм.
- Врезку панели производят так, чтобы от нее до задней стены оставалось не менее 70 мм.
- Если расстояние между верхними навесными модулями, располагаемыми по обе стороны от газовой панели, составляет 600–730 мм, их вешают на высоте не менее 530 мм от столешницы. Если оно превышает ширину панели — на высоте не менее 400 мм.
Минимальное расстояние между рабочей поверхностью газовой плиты и вытяжкой определяют по инструкции, но оставляют не менее 750 мм.
