Монтаж пластиковых окон по ГОСТу – подробная инструкция

Крепление оконного блока в проеме

Спецификой окон из пластика является то, что они имеют существенные тепловые линейные расширения. То есть, при нагреве окон солнечными лучами бруски коробки и створок увеличиваются в размерах. В качестве расчетных величин теплового расширения для окон белого цвета следует применять 1,5 мм на 1 погонный метр, для цветных окон – 2,5 мм на 1 п.м (разница в тепловом расширении связана с тем, что белые профили окон нагреваются значительно меньше, чем цветные).

В соответствии с этим фактором выполняется крепеж окна в стене. Углы пластиковых окон должны оставаться свободными, крайние крепежные элементы ставятся на расстоянии 150 мм от внутренних углов рам. Остальные крепежные элементы ставятся по всему периметру с шагом для белых профилей не более 70 см, для цветных не более 60 см. Возле импостов крепеж ставится также на расстоянии 150 мм от угла. Зазор между коробкой и стеной должен составлять не менее 15 мм. Это связано как с тепловыми расширениями окон, так и с тем фактором, что более тонкий шов очень трудно равномерно заполнить пенным утеплителем.

Под нижние углы коробки и под импосты ставятся несущие колодки. Колодки также ставятся с боков следующим образом: если смотреть на окно изнутри, то при одной поворотной створке колодки ставятся на противоположной петлям стороне вверху и на той же стороны, что и петли внизу. При двух створках ставятся, соответственно, четыре колодки.

Принципиальные схемы узлов примыкания оконных коробок к стенам

1 – подоконная доска;

2 – пенный утеплитель;

3 – пароизоляционная лента;

4 – гибкая анкерная пластина;

5 – опорная колодка под подоконную доску;

6 – штукатурный раствор;

7 – дюбель со стопорным шурупом;

8 – вкладыш из антисептированного пиломатериала или выравнивающий слой из штукатурного раствора (рекомендуется только для нижнего узла);

9 – водоизоляционная паропроницаемая лента;

10 – шумопоглощающая прокладка;

11 – слив;

12 – изоляционная саморасширяющаяся паропроницаемая лента (ПСУЛ);

13 – герметик тонким слоем

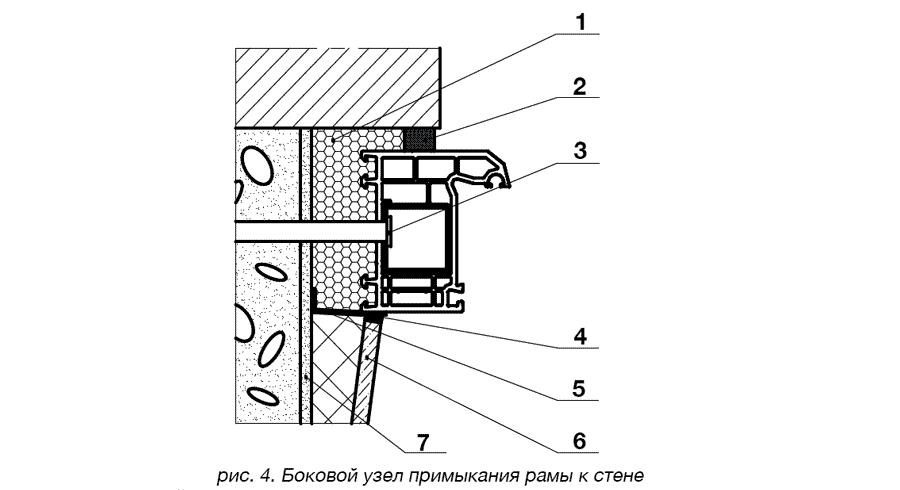

1 – пенный утеплитель;

2 – изоляционная саморасширяющаяся паропроницаемая лента (ПСУЛ) или паропроницаемая мастика;

3 – рамный дюбель;

4 – герметик;

5 – пароизоляционная лента;

6 – панель отделки внутреннего откоса;

7 – штукатурный выравнивающий слой внутреннего откоса.

Тепловые зазоры необходимо учитывать особенно внимательно при проектировании крупноразмерных элементов остекления: при выполнении эркеров, витрин, остекления на всю высоту этажа. Это три основных принципа при установке современных окон, хотя, конечно, существует много нюансов и тонкостей, которые зависят от различных конструкций стен и от применяемых материалов для заделки шва. И – как мы уже говорили в начале статьи – очень важен человеческий фактор – ответственная и качественная работа монтажников.

Маркировки на окнах: для чего они?

Государственный стандарт выполняет большое значение в разных производственных сферах жизни. Он разработан для того, чтобы все процессы осуществлялись слаженно и по предварительно продуманному и проверенному сценарию. Это требуется для безопасности проведения работ, достижения прочности и надежности оконных блоков.

Оконные блоки из пвх профилей отвечают правилам открывания. Такое обозначение позволяет исчислить, в какую сторону и каким механизмом оно будет распахиваться. Хозяин продумает правильность расставления мебели, чтобы она не мешала при проживании.

При небольшом масштабе обычно не используют эти значения, но при размере менее 200 к 1 они могут эксплуатироваться, и нужны не столько строителям, сколько дизайнерам.

В ГОСТ на изготовление окон пвх описаны все этапы работ по установке стеклопакетов, начиная с ранних стадий. Они отображают правила монтажа блока, знакомят пользователей с требованиями по подготовке территории, где будет проводиться фиксация.

Установка пластиковых откосов

Пластиковые откосы устанавливаются в один день с окном для панельных и блочных домов и на второй день для сталинских домов.

В качестве откосов используется или бельгийская сэндвич-панель (на изображении) или немецкие пластиковые откосы VEKA со съемными наличниками.

Отличия между различными пластиковыми откосами не существенны, однако следует их знать.

Бельгийская сэндвич-панель может быть установлена в рассвет (не под прямым углом к окну), что визуально увеличивает оконный проем. Выбор пластиковых откосов VEKA оправдан для более аккуратной поклейки обоев при уже установленных откосах. Благодаря съемному наличнику, края обоев будут аккуратно спрятаны под ним.

Совет: если у Вас в квартире ремонт, то наличники на откосы из бельгийской сэндвич-панели лучше установить после поклейки обоев самостоятельно – так получится аккуратнее и симпатичнее).

Варианты установки ПВХ окна по ГОСТ 30971

Реклама многих дилеров обращает на себя утверждением, что ведется монтаж окон ПВХ по ГОСТ. Понятно, что многим интересно, в каком спектре смотреть на данное заявление.

Установка окна

Требования к шву и крепление рамы пластикового окна

В начальных главах стандарта наряду с некими характеристиками и цифрами приводятся указания, косвенно намекающие на то, что монтаж окон ПВХ предполагается делать в России. Чего стоят хотя бы слова о том, что монтажные швы изготавливаются из составов с не вышедшим сроком годности. Хорошо, да? А то мы сейчас бы взяли пенки просроченной где-нибудь на складах по бросовой цене, и ею бы провели весь монтаж. Сами же швы делятся по категориям на А, Б и В. Согласно устойчивости к проникновению влаги и максимальной деформации.

Для нас более актуально то, что швы могут быть:

1. Обычными. Такие выдерживают температуры до минус 30 градусов Цельсия.
2. Морозостойкими. Сюда относятся все прочие швы, более стойкие к холодам.

Понятно, что для большинства наших регионов первый сорт монтажа не годится никоим образом. Деление же проходит опять же по типу используемых материалов. То есть, когда берем пену, смотрим, чтобы она держала сорокоградусный мороз. Дальнейшие требования гораздо более конкретные. Вот некоторые из них:

• Шов должен быть со всех сторон изолирован от попадания влаги. Для этого он делится условно на слои.

• Внешний слой шва должен держать давление воды 300 Па. При этом он должен спокойно пропускать пар изнутри наружу.

• Шов выполняется монтажной пеной, тогда как его внешний и внутренний слои изготавливаются из ПСУЛ или пароизоляционной мембраны. Что мы и увидим на примерах исполнения узлов. То, что мембрана так называется, не говорит о том, что она блокирует прохождение пара напрочь. Просто фильтрует в очень дозированных количествах.

Согласно ГОСТ рама может ставиться на анкера или нагели, но в примерах везде используются анкерные пластины. Это такие тонкие обрезки стальных плоских профилей, которые легко гнутся под форму проема и одним концом цепляются за раму, а вторым за стену. Крепление ведется при помощи саморезов и дюбель-гвоздей. Некоторые называют такой подход бутафорией. Как бы то ни было, для исключения попадания влаги в шов из профиля, по торцу раму отделывают ПСУЛ.

В тех случаях, когда крепление ведется на анкера, профиль пробивается насквозь

Здесь важно изолировать точки крепления. Потому что согласно ГОСТ 30971, как мы уже сказали выше, монтажная пена должна быть ограждена со всех сторон

Напомним, что анкерная пластина идет в начальной точке параллельно профилю, поэтому под нее можно монтировать пароизоляционную мембрану, а сверху все это прикрыть ПСУЛ. В тех же случаях, когда стальная ось идет прямо в стену, нужно предпринять что-то еще. Например, загрунтовать всю поверхность проема вместе с отверстиями под анкера гидроизоляцией, а дыры в профиле замазать силиконовым герметиком, причем изнутри шва. То есть технология становится немного сложной, а все гениальное – как известно – просто. Следовательно, предложенная нами методика не совсем верна.

Крепление рамы

В любом случае задачей строителя является изоляция шва. А как он это будет делать, сугубо личная проблема каждого. ГОСТ дает лишь общие рекомендации на этот счет. И еще одной животрепещущей темой является проблема монтажных зазоров. Мы уже писали в теме про деревянные дома, что некоторые прорабы буквально борются здесь за каждый миллиметр. Дело в том, что чем больше места по периметру рамы, тем дороже работы, потому что строительных материалов уходит больше. Повышается и продувание. В то же время, если дом новый, а зазор слишком мал, то окно просто раздавит при усадке. Особенно это актуально для деревянных стен. Так вот! В ГОСТ нет ни слова про усадку, степень влажности бруса, зато широко обыгрываются температурные колебания. И вот как это происходит…

По ходу текста дается отвратительного качества грубый рисунок, где приведены два размера. Чуть ниже идет таблица, где оказывается, что это зазоры, зависящие от материала и цвета профиля. В частности, для пластика эти расстояния чуть больше, чем для алюминия. В приложении Б дается вполне обычная формула, по которой по задумке строители должны проверять свои домыслы по поводу величины монтажных зазоров по периметру рамы. В ней перемножены разница температур, с коэффициентом температурного расширения материала профиля (дерево, сталь, алюминий, ПВХ) и длиной окна. Также вводится поправочный коэффициент. Для всех материалов, кроме крашеного ПВХ (0,5), он равняется 0,4.

Подготовка проема под монтаж рамы пластикового окна

Не будем сильно акцентировать на этом внимание, но обычно пена отслаивается именно потому, что строители в целях экономии не убирают мусор. Было бы лучше, если бы сделали монтаж пластиковых окон по ГОСТу

Покрытая пылью поверхность просто не держит шов. Туда проникает влага, и монтажная пена рассыпается в пух и прах. Мало того, что из проема должен быть удален весь мусор, еще нужно и выровнять пространство. Особое внимание уделяется двум местам, хотя в целом областей незначительных и не имеется.

Монтажные работы

1. Оконная четверть будет служить опорой для рамы. Как мы увидим дальше, именно здесь применяется ПСУЛ (так называемая предварительно сжатая уплотнительная лента). Если в этом месте проема будут неровности, то несмотря на способность полоски расширяться, могут остаться промежутки. Через них в шов попадет вода со всеми вытекающими последствиями. При первом же морозе монтажная пена начнет рассыхаться, процесс будет идти по нарастающей, пока шов не придет в полную негодность.
2. Аналогичное значение имеется часть проема по периметру рамы, куда будет клеиться пароизоляционная мембрана. В точности так же вода проникнет в шов при малейшей возможности. А что дальше, мы уже знаем.

Итак, при выравнивании оконного проема особое внимание уделяется внутренней стороне четверти (наружный выступ проема по периметру), а также по бокам от той площади, куда будет опираться рама (именно сюда одной стороной будет клеиться пароизоляционная мембрана). В любом случае внимание уделяется всем неровностям, превышающим один сантиметр по любому измерению

Для заделки можно использовать как цементный раствор, так и специальные смеси, наподобие Ремсостава Крепс. Эта диковинка затвердевает буквально за 10 минут, после чего с проемом можно продолжать работать.

Но и это еще не все. К горизонтированию окон предъявляются довольно строгие требования. Это отклонение от вертикали не более 4 мм на метр профиля (но не более 8 мм на всю высоту окна). В результате может понадобиться оконную четверть выровнять. Проверка элементарно проводится при помощи лазерного уровня, а для процесса выравнивания разумно применять заблаговременно установленные правила. Суть в том, что оконная четверть должна лежать строго в одной плоскости и быть вертикальной.

Готовый оконный проём

Наконец, до нанесения всех составов бетон грунтуется. Какой праймер для этого использовать, зависит от применяемых для монтажа связующих. В конечном итоге рекомендуется еще применить гидроизолирующую грунтовку, чтобы гарантированно избежать проникновения воды из стены в шов, что привело бы к выкрашиванию пены.

Установка окон ПВХ по ГОСТу

В большинстве случаев, ГОСТ по установке пластиковых окон носит исключительно рекомендательный характер. Тем не менее, мы рекомендуем придерживаться основных требований — это необходимо, в первую очередь, для самого владельца дома.

Существует две технологии монтажа. Установка стеклопакетов своими руками может производиться с распаковыванием окон и без распаковывания. В первом случае необходимо полностью разобрать окно — снять штапики, вытащить стеклопакет, после чего зафиксировать раму с помощью анкерных болтов в проеме, а затем монтировать стеклопакеты и штапики. Во втором случае окно не разбирается, а крепится с помощью специальных крепежных элементов, анкерных пластин, без использования сквозного закрепления с помощью дюбелей. Первый способ считается сложнее и требует определенных навыков работы. Именно поэтому мы будем рассматривать только второй случай, как наиболее предпочтительный для большинства обывателей.

Устанавливаем окна

Прежде чем начать установку окон по ГОСТу, необходимо создать собственный план. Это может быть как самостоятельно разработанный чертеж, так и инструкция, которая идет в комплектации от производителя. Следование плану поможет выполнить работы без ошибок и с максимальной точностью.

Работы выполняются следующим образом:

Установка пластиковых окон по ГОСТу требует придерживаться определенных правил при создании монтажного шва

• Поверхность заранее подготовленного оконного проема обрабатывается праймером для того, чтобы обеспечить лучшую адгезию с гидро- и пароизоляционными лентами. Наносить праймер нужно обычной малярной кистью.
• Снимаем упаковку с окон и на полупериметре рамы проклеиваем уплотнительную ленту ПСУЛ. Это обеспечит дополнительную защиту монтажной пены от вредного воздействия УФ-лучей и атмосферных осадков.
• Оконная рама устанавливается в проем. Данный момент далее мы рассмотрим детальнее.
• Заполняем шов монтажной пеной.
• Следующим шагом необходимо оклеить раму внутренней пароизоляцией. Для этого по внутренней стороне рамы проклеивается паронепроницаемая лента.

Пользуемся следующими правилами при установке пластикового окна:

1. Наносим метки на те места рамы, где впоследствии будет происходить крепление.
2. К рамам крепятся с боковых сторон крепежные элементы, при этом выдерживается шаг в 50 см. Нужно учитывать, что максимальный отступ с краев должен быть не более 15 см.
3. К оконному проему прикрепляются саморезами крепежные элементы — анкерные пластины.
4. Окно выставляется на пластиковые монтажные клинья по строительному уровню. Необходимо избегать каких-либо отклонений.
5. Для дополнительной фиксации по бокам используются монтажные клинья или обычные деревянные бруски — они вставляются в промежутках между крепежными элементами.

• На внешней стороне окна, после установки рамы, закрепляется диффузная лента под отлив.
• Проемы, которые остались между оконной рамой и стенами, необходимо задуть монтажной пеной.

Установка подоконника

Подоконник идет в одном комплекте с металлопластиковыми окнами. Мастер сам определяет, какая у него должна быть ширина. Проводятся замеры, после чего подоконник аккуратно подрезается под нужную длину. Далее подоконник устанавливается следующим образом:

Установка подоконника

• На деревянные бруски устанавливается подоконник и регулируется по высоте. Регулировка должна проводиться со строительным уровнем, чтобы подоконник находится строго горизонтально по отношению к оконному проему.
• После того, как положение будет окончательно установлено, подоконник снимается, на его боковые части надеваются заглушки. На деревянные бруски, которые являются основанием для подоконника, укладывается клеящая смесь (рекомендуется использовать СМ-11 или аналогичный материал).
• Подоконник повторно устанавливается на бруски и немного прижимается. При этой процедуре необходимо использовать строительный уровень, поскольку подоконник при монтаже может немного повести в сторону.
• После того, как клеящий раствор закрепится, пространство между подоконником и оконным проемом задувается монтажной пеной.

Установка отлива

Установка отлива на окнах

Может устанавливаться как самодельный отлив, так и тот, что идет в комплекте с металлопластиковым пакетом. Если вы приобретаете слив, то нужно учитывать, что он крепиться с помощью саморезов на донный профиль, а выступающая над ним часть окна должна защищать место соединения профиля со сливом. Сам слив монтируется предельно просто: на оконный проем крепится профиль, после чего с помощью саморезов на нем закрепляется слив. Для дополнительной защиты места крепления производится задувание монтажной пеной.

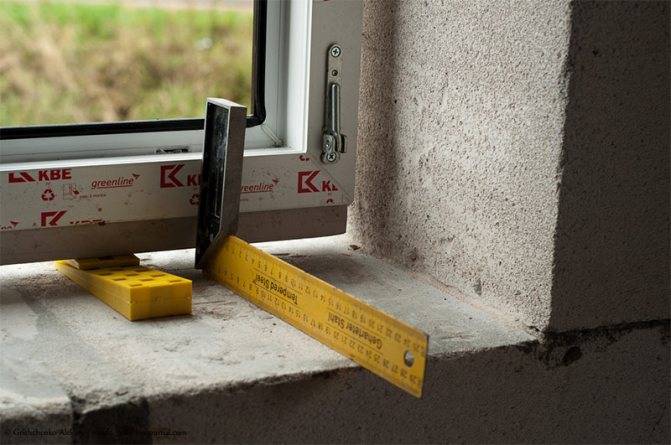

Установка и выравнивание окна в проеме

После правильной подготовки проема, дальнейший монтаж продолжается установкой рамы. При этом необходимо учесть, что конструкция устанавливается по отвесу, а не по краям проема. В большинстве старых многоквартирных домов советской постройки, да и нередко в частных домах, боковые стенки проема далеки от вертикали, а нижняя и верхняя — от горизонтали.

Если взять за ориентир одну из них, не проверив предварительно уровня, то раму установить можно, но со створками будет сложнее — вся фурнитура рассчитана на строгое соответствие уровню.

При установке пластиковых окон по ГОСТу инструкция требует соблюдения определенных допусков — отклонение по вертикали не более 3мм./м. (менее 4,5 мм. на всю длину конструкции). Проверяется правильность установки рамы при помощи водяного или лазерного строительного уровня.

До начала запенивания шва проверить отвесность рамы можно и другим способом — просто открыть створку более чем наполовину. Если она самопроизвольно открывается дальше или начинает закрываться, то окно установлено с нарушением вертикали и положение рамы необходимо корректировать. Если этого не сделать, должной герметизации не будет, что угрожает не только более низкой температурой в комнате, но и повреждением оконной конструкции вследствие появления наледи.

Крепление рамы к стене производится посредством анкеров или специальных монтажных пластин, если они предусмотрены. Естественно, перед закреплением рамы необходимо демонтировать стеклопакет и снять створки. Это намного упростит выравнивание рамы и ее монтаж. Обычно, правильно изготовленное на промышленном оборудовании окно ПВХ очень легко разобрать на составные части (кроме рамы) и затем собрать обратно, обладая необходимыми навыками, конечно.

Для креплений в раме с внутренней стороны при помощи дрели проделываются отверстия под анкеры — по три на вертикальных стенках и по два на горизонтальных. Диаметр их равен 8 – 10 мм, в зависимости от применяемых метизов. При сверлении используется обычная безударная дрель, перфоратор понадобиться при подготовке отверстий в стеновом материале. Если стена деревянная или из ячеистого бетона, то можно пользоваться только дрелью.

Последовательность крепления — нижние анкера по обеим сторонам (не завинчиваются до конца), затем верхние и средние. На каждом этапе перепроверяется отвесность конструкции. При затягивании анкеров следует соблюдать умеренность — раму, особенно в средней части очень легко деформировать.

После закрепления рамы в проеме опорные подкладки с нижней части не удаляются, они выполняют роль удерживающей конструкции, частично снимающей нагрузку на анкера. При монтаже опорные подкладки необходимо установить по краям рамы и в точке соприкосновения вертикальной средней стойки (импоста) с горизонтальной нижней частью рамы.

Как сделать замер пластикового окна

При заказе окон у вас потребуют шесть размеров: высоту и ширину окна, длину и ширину подоконника и откоса. Чтобы правильно все измерить, необходимо определить, с четвертью у вас сделан у вас оконный проем или без.

Осматриваете проем. Если наружная часть окна уже, проем с четвертью. В этом случае измерения делают по самому узкому месту: проемы редко имеют идеальную геометрию, потому измерять придется в нескольких точках. Находите самое маленькое значение, прибавляете к нему 3 см. Высоту передаете так, как есть.

Если проем ровный, расчет идет по-другому. Измеряете ширину и высоту. От измеренной ширины отнимаете 3 см, от высоты — 5 см. Это и будет высота и ширина вашего окна. По ширине убираем 3 см, так как необходим зазор не менее 1,5 см с обоих сторон под монтажную пену. По высоте отнимаем 5 см, так как сверху нужны все те же 1,5 см, а снизу — 3,5 см уйдет на установку подоконника.

Длина подоконника и отлива берется с запасом — на 5-10 см больше ширины оконного проема. При установке и отлив и подоконник «утапливают» немного в прилегающие стены, туда и пойдут излишки. По ширине отливы стандартны, так что выбирается ближайший больший. По подоконникам ситуация иная. Его ширина выбирается произвольно — по желанию хозяина. Кому-то нравятся широкие — чтобы можно было поставить что-то, кто-то предпочитает вровень со стеной. Так что тут правил нет.

Еще при заказе вам нужно будет указать, сколько и каких частей будет в вашем окне: есть или нет глухарь, где он расположен, сколько створок, с какой они стороны, как должны открываться. Потребуется указать тип фурнитуры (проветривание, микропроветривание).

Какие документы оформляются при установке?

У владельца новых окон из ПВХ на руках должны оказаться два документа, один из них – до установки, другой – по окончании работ по замене оконных блоков.

1. Предварительно оформляется договор, в котором должны присутствовать необходимые расчеты по теплофизическим свойствам устанавливаемого в конкретный стеновой проем окна. На их основе выбирается наилучшая схема монтажа, которую согласуют с заказчиком.
2. После завершения монтажа пластиковых окон заказчику передается технический паспорт монтажа со схемой установки. Также там должны быть перечислены материалы, использовавшиеся для заделки монтажных швов, и гарантийные обязательства подрядчика.

Соблюдение ГОСТ 30971-2002 – основа качественного монтажа окон.

1. Определены отклонения от вертикали и горизонтали деталей коробок смонтированных оконных блоков (не должны превышать 1,5 мм на 1 м длины, но не более 3 мм на высоту изделия).
2. Определены способы крепления окна в проеме.
3. В связи с использованием в качестве утепляющего герметика монтажного шва полиуретановой пены определены методы ее защиты:

а) снаружи от воды (падает теплоизоляция и долговечность пены , при возможном замерзании шов разрушается) и солнца (разрушается от ультрафиолета). Причем эта защита должна быть паропроницемой для выхода влаги из самой пены; б) изнутри от парообразной влаги из помещения (при насыщении пены влагой падает теплоизоляция и долговечность шва)

21 век. Что нового в технологии качественного монтажа окон?

1. Точная лазерная техника для измерения отклонений от вертикали и горизонтали в основе своей использует принцип воздушного пузырька в замкнутом объеме жидкости. Другими словами обычные уровни не списаны со счетов, а просто модернизированы лазерами.
2. Способы крепления окна, наверное, не претерпели каких-то серьезных улучшений. Сквозное крепление оконной рамы предусматривает различные дюбеля, шурупы и анкерные винты. Несквозное – анкерные монтажные пластины.

Отдельно можно сказать о применении пластиковых монтажных клиньев. Служат они для опоры окна в проеме и по сравнению с деревянными имеют ряд преимуществ.

а) более теплоизолирующие (имеют специальные пустоты);

б) гарантированно более прочные независимо от влажности;

в) более долговечные

г) более технологичные (сокращают время монтажа).

1. Полиуретановую монтажную пену никто пока не отменил и в 21-м веке. И так же как и другой подобный утеплитель ее нужно защищать. В основе этой защиты положена технология, предложенная в прошлом веке немецкой корпорацией Иллбрук (Illbruck Bau-Technik GmbH), на которой, собственно, и построен ГОСТ 30971-2002. Защиту пены от осадков (гидроизоляцию) и солнца обеспечивает ПСУЛ (предварительно сжатая саморасширяющаяся уплотнительная лента). Изготавливается из полиуретана с водоотталкивающими пропитками (сертифицируется на 20 условных лет). Проблема использования ПСУЛ в том, что стопроцентно она работает в идеальных проемах в плане вертикали/горизонтали и наличия раковин и выщербин. Сейчас немцы предлагают эту ленту уже в наклеенном виде на пластиковом нащельнике для удобства монтажа. В принципе, подобным способом могут использовать любые нащельники.

При грамотной установке это позволяет решить проблему кривизны проемов, но ведет к удорожанию технологии качественного монтажа окон.

Российская предлагает в качестве гидроизоляции использовать герметик «СТИЗ-А». Он может наноситься при отрицательных температурах, применение не зависит от кривизны проема. Сложность его применения заключается в том, что рекомендуемая производителем толщина нанесения равна 2 мм. Если меньше – недостаточная прочность, больше – недостаточная паропроницаемость. Эстетическая сторона применения «СТИЗ-А» предусматривает оклеивание области нанесения малярным скотчем. Это увеличивает трудоемкость.

Интересен вариант гидроизоляции монтажного шва дублированием ПСУЛа подкровельной паропроницаемой гидроизоляционной мембраной TYVEK . Ее гидроизоляционные и паропроницательные свойства выше чем у ПСУЛ, служащей в данном варианте экраном от солнечного УФ. Применение TYVEK технологично, не зависит от кривизны проема и повышает герметичность данного узла.

Существуют различные способы пароизоляции монтажного шва от влаги поступающей из помещения. Это могут быть фольгированные ленты, бутиловые ленты на нетканой основе, различные паронепроницаемые пастообразные герметики. Особенно надо отметить применение лент из фольгированного пенофола. Помимо высоких пароизоляционых свойств его фольгированный слой отражает инфракрасное излучение, идущее из помещения, снижая тем самым теплопотери. Также обладая высокой теплоизоляцией (4 мм пенофола = 80 мм минеральной ваты), позволяет полностью исключить промерзание по стене и, как следствие, избежать появления на откосах конденсата.

Современные оконные профильные системы сертифицированы на применение в течение 40-50 лет. Окна превратились в сложные высокотехнологичные системы, которые требую такого же качественного высокотехнологичного монтажа, соответствующего требованиям ГОСТ30971-2002. Экономия на качестве установки окон может обернуться существенными затратами в будущем.

По материалам интернет-проекта СТВОРКИ.ру

Правила для пластиковых окон

Рассмотрим главные моменты, которые нужно учесть при монтаже окон.

Требования к проему

По ГОСТ 30971, изданного в 2012 г., замена старого блока на новый, начинается с предварительного проведения замеров, оценки состояния стен, которые должны быть очищены от всех загрязнений. В том случае, когда существуют заметные неравности на поверхности, их выравнивают шпатлевкой.

Размер оконной конструкции определяют так: ширина окна — равна ширине оконного проема за вычетом удвоенной ширины соединительного зазора -3х2 см, аналогичный расчет ведут по высоте.

В том случае, когда планируется монтировать окно с четвертью, снятие размеров производят с наружной стороны. При определении высоты также учитывают высоту подоконника, которая примерно равна 40 мм.

Общепризнанный стандарт ПВХ-окна:

• одно-створчатое — 1200 * 1200 мм;
• двух-створчатое — 1450 * 1500 мм;
• трех-створчатое -2040 * 1500 мм.

На какую глубину нужно?

Для того чтобы в холодное время года на откосах, ПВХ-раме, стеклопакете не образовывался конденсат, нужно правильно поставить оконный блок по глубине стены.

Варианты размещения ПВХ-окна в проеме от вида стенового материала:

1. Однослойная стена: кирпич, бетонные и керамзитобетонные блоки, стандартной по толщине стены — посередине проема.
2. В 2-х слойной стене (камень+ теплоизолятор), ПВХ-окно устанавливают поближе к внешней плоскости прямо за теплоизолятором.
3. В 3-х слойной стене (отделка+теплоизолятор+камень) — окна устанавливают в плоскости теплоизолятора.
4. Сборные стены — ПВХ-рама устанавливается по центру.
5. Изолированные бревенчатые стены (отделка +утеплитель+бревно) — окна устанавливаются в плоскости утеплителя;
6. Однослойные бревенчатые стены — в середине стены.

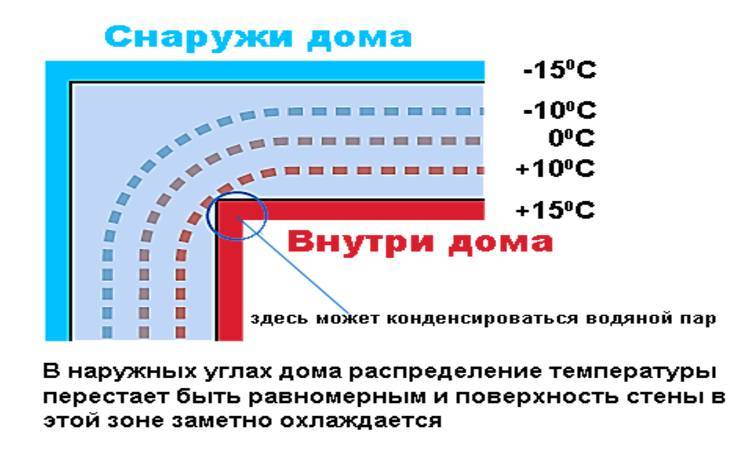

Расчет точки росы

Образование точки росы на поверхности ПВХ-блока зависит от 3-х параметров в окружающем воздухе:

1. атмосферическим давлением;
2. температур;
3. влажности.

Экспериментальным путем получены следующие данные: при t комнаты = +22 С и влажности = 50% водяные пары конденсируются при соприкосновении с поверхностью, имеющей t < 12 C, а чтобы конденсат не выпадал на поверхности, изотерма 10°C обязана находится внутри стены, именно поэтому окна в стеновых проемах передвигают в зону плюсовых температур либо теплоизолируют место стыка.

проще всего воспользоваться таблицами готовых значений

Например, для г. Сочи, при Тк= +22 С, Тн.в=-7 С и влажности 50 %, точка росы будет соответствовать Т на поверхности = 11.1

Крепеж для пластиковых окон: какой лучше? Монтаж пластиковых окон на анкерные пластины Крепеж для установки пластиковых окон

Крепежные элементы, используемые при монтаже ПВХ конструкций, должны отвечать следующим требованиям:

• Обеспечение жесткой фиксации пластикового окна в проеме, с учетом ветровых и ударных нагрузок. Учет воздействия ветра особенно актуален при установке блоков на верхних этажах зданий. Ударные нагрузки на конструкцию наиболее существенны в крупногабаритных открывающихся системах.
• Компенсация температурных нагрузок, возникающих в следствии сезонных изменений. Например, зимой профиль прогибается внутрь помещения (1-2 мм на метр погонный), следовательно, крепление должно позволять смещение конструкции на эту величину.

От чего зависит выбор крепежа?

При выборе крепления в первую очередь смотрят из чего сделан проем, в которых планируется устанавливать пластиковое окно. Проемы сооружают из кирпича, бетона, декоративного камня, дерева, металла, шлакоблока, ракушняка или легких пористых материалов (пенобетон, газобетон и прочие).

Второй немаловажный фактор – тип сооружения и технические особенности установки. Из ПВХ профиля монтируют балконы, лоджии, входные двери, прихожие и окна.

Крепеж для установки отливов

Установка отливов выполняется на саморезы, которые ввинчиваются в нижнюю часть подкладки рамы. Места ввинчивания саморезов необходимо обязательно герметизировать силиконовым уплотнителем. В противном случае возможны протечки воды на стену, что неизбежно вызовет появление следов и нарушение целостности финишного покрытия.

Здравствуйте. Сегодня мы поговорим о крепеже для окон. Лично я, предпочитаю рамный дюбель диаметром 10 мм. Почему? Давайте подробнее о том, чем крепить пластиковые окна.

Выбор крепежа для окон, в первую очередь зависит от материала стены, в которую вы будете крепить ваше окно:

• Кирпич
• Дерево
• Газобетон, пенобетон, шлакоблок
• Бетон

Во вторую очередь, от типа конструкции и технических условий монтажа:

• Лоджии
• Входные двери
• Витражи

Крепеж для ПВХ конструкций

Пластиковые конструкции устанавливают с применением анкеров, саморезов (в некоторых случаях с дюбелями) или анкерных пластин.

Анкера

Данный вид крепления представлен в двух вариантах: классический анкер и анкер для пустотелых материалов.

• Классический анкер. Состоит из наружной оцинкованной гильзы, винта под крестовую отвертку и втулки. Принцип действия заключается в следующем: изначально винт и часть накрученной на него втулки находятся внутри гильзы, которая при вращении винта в определенном направлении расширяется, фиксируя таким образом анкер в посадочном месте. Обычный анкер отлично подходит для крепления в плотных материалах (кирпич, бетон, шлакоблок).
• Для пустотелых материалов. В целом такой анкер схож с классическим – различия в конструкции гильзы и втулки, которая теперь не расширяет гильзу, а деформирует, сдавливая по оси (деформация возможна благодаря специальным прорезям). Часть анкера при закручивании значительно увеличивается в диаметре, что позволяет его фиксировать в рыхлой среде. В плотных материалах такой крепеж тоже держится отлично.

Длина дюбелей варьируется от 70 мм до 202 мм. Размер, подходящий для установки, подбирают исходя из толщины оконного профиля (60мм), монтажного зазора между рамой и проемом (стандарт 2 см), и материала, из которого проем изготовлен. В кирпич или бетон достаточно захода 5-6 см, следовательно, в обычной ситуации понадобится анкер 152мм.

Для пенобетона следует использовать максимальную длину крепежа (202 мм).

Шурупы

Шурупов, как и вышеописанных анкеров, два типа: обычные – по дереву и более специальные – по бетону.

• Саморезы по дереву. Быстрый и дешевый способ зафиксировать оконный блок в проемах деревянных конструкций, а при использовании дюбеля шуруп прекрасно держится в бетоне, кирпиче и подобных материалах. У этого крепления есть еще одно положительное качество в сравнении с анкерами: простота демонтажа.
• Саморезы по бетону (нагель). Альтернатива анкерам, которая, к сожалению, встречается довольно редко на отечественном рынке. Данный вид крепления заметно толще по диаметру, чем шурупы по дереву, что делает установку с его применением более надежной. Собственно применение заключается в следующем: в бетонном основании буриться отверстие соответствующего диаметра, после чего можно закручивать саморез без дюбеля, прямо в бетон. Есть один недостаток: из-за больших нагрузок при вкручивании шурупы по бетону часто ломаются.
