Разновидности свайных оснований
Для многих это может быть открытием, но на практике применяется больше 30 видов фундаментов свайного типа. Причем большая часть из них комбинированные, они имеют как подземную, так и наземную части. У последней такие функции:
- Позволяет соединить опоры в одну конструкцию.
- Принимает почти половину всей нагрузки от здания.
При строительстве обычно используют такие виды:
- Свайно-плитное основание. Наземная часть – это бетонная монолитная плита. Внутри нее – армирование, поэтому основание подходит идеально для домов из тяжелых материалов. Строить можно только на плотном грунте. Достоинство – это очень высокая несущая способность. Но расчеты проводить сложно, стоимость высокая. Объем земляных и бетонных работ очень большой. Применяется такой тип основания редко, так как плита имеет большую массу. Поэтому приходится использовать сваи с большим диаметром. Их самостоятельно возвести сложно, приходится применять специальную технику.
- Фундамент свайно-ростверкового типа. Применяются и винтовые сваи, и буронабивные. Наземные части элементов соединяют при помощи ростверка – его делают из металла, дерева, железобетона. Основание подходит для строительства легких сооружений. Среди достоинств можно отметить простоту монтажа, минимальное количество расчетов и низкую стоимость. Но вот недостаток всего один – крайне низкая несущая способность. Построить большой дом на свайном фундаменте такого типа достаточно сложно. Технология и стоимость зависят от материала ростверка и типа свай. Как правило, ростверк не только выполняет функции обвязки, но и способен взять на себя большую часть нагрузки.
- Фундамент свайно-ленточного типа. Сверху ставится сборная лента или монолитная. Она располагается по всему периметру сооружения. Этот вариант является оптимальным, так как у него относительно хорошая несущая способность, низкая стоимость. Применяется при строительстве домов из относительно легких материалов. Монтаж основания быстрый и простой, небольшое количество земляных и бетонных работ, стоимость низкая. Но есть недостаток – основание не подойдет для массивных сооружений.
Монтаж свай своими руками
Для закручивания свай вам понадобится несколько пар рабочих рук
На небольших участках установка свайного фундамента с применением специальной техники нерентабельна, гораздо выгоднее закручивать сваи своими руками.
Для этого понадобится приспособление, состоящее из отрезка трубы. Оно должно быть немного больше по диаметру, чем сечение ввинчиваемой опоры. В этой трубе должны быть предусмотрены отверстия для соединения с винтовой конструкцией болтами и две проушины под установку рычагов.
Вкрутить одну опору самому можно в течение часа в зависимости от типа почвы на участке. Закручивать несущие элементы до 400 см длиной можно, используя силы нескольких помощников. Два человека будут вкручивать винтовую конструкцию, а один должен следить за соблюдением вертикальной плоскости, используя магнитный уровень. Подробную инструкцию смотрите в этом видео:
Инструменты
Понадобятся приспособления для закручивания винтовых свай:
- толстостенные трубы диаметром 5 см и длиной 250 см будут использоваться в качестве рычагов;
- рулетка, магнитный уровень;
- лопата, лом, кувалда, молоток;
- мел или маркер;
- деревянные колышки или прутья арматуры;
- болгарка для подрезки свай по высоте после завершения монтажа фундамента.
Технология монтажа
Контролируйте вертикальный уровень сваи после каждого витка
Чтобы узнать, как установить винтовые сваи, нужно изучить технологию монтажа. Работы выполняют с помощью устройства для закручивания, изготавливаемого собственноручно.
Часто возникает вопрос, как закрутить винтовые сваи своими руками, чтобы они не отклонились от вертикального уровня.
Для этого самому нужно строго контролировать действия помощников и соответствие вкручиваемого элемента вертикальной плоскости после каждого витка 360 градусов.
После подготовки и разметки участка опоры обрабатывают антикоррозийными составами. Винтовые сваи по технологии сначала устанавливают по углам.
Правила установки свай:
- Буром делают отверстие для монтажа винтовых свай, меньше по ширине, чем диаметр опоры. Глубина должна быть 30% от размера сваи.
- Изготавливают приспособление для завинчивания винтовых свай. В подготовленную лунку нужно поставить металлический элемент. На винтовые сваи устанавливают лом, вводя его в технологическое отверстие сверху. На края лома надевают трубы, позволяющие продлить длину рычага до 2, 5 м. Чем длиннее рычаг, тем легче будет ввинчиваться в почву опора.
- Два человека берутся за рычаги и выполняют закручивание свай вручную. Третий удерживает в вертикальном положении и контролирует после каждого оборота, чтобы опора погружалась строго по вертикальному уровню.
- Если конструкция не поддается ввинчиванию и разрыхляет грунт, ее нагружают. Для этого или два человека повисают на рычагах, или один усаживается сверху. Когда вкручиваемый элемент уперся в твердый предмет, и дальше невозможно его продвинуть, оставляют ее так как есть, излишек по длине обрезают.
- Верхние части обрезают по горизонтальной плоскости, пользуясь лазерным, пузырьковым уровнем или дальномером. Технология по установке винтовых свай предусматривает укорочение длины на 100 мм. В отдельных случаях укорачивают опоры для винтового фундамента на более значительное расстояние.
- Для придания прочности и защиты от разрушения под действием влаги, полые конструкции заполняют бетоном.
- При необходимости строят деревянный или бетонный ростверк, который служит для равномерной передачи нагрузки от дома к сваям.
Варианты обвязки
Обвязка свай брусом
Фундамент, обвязанный брусом.
При обвязке свайно-винтового фундамента брусом делают следующее:
Оголовок сваи монтируется после выравнивания (обрезания) сваи и после заливки внутрь неё бетона (в случае необходимости).
- Аккуратно выравнивают установленные сваи так, чтобы столбы находились точно на одном уровне.
- На сваи монтируют оголовки.
- Выполняют гидроизоляцию материала.
- На брусе, который приходится на стыки углов дома, выпиливают пазы нужного размера для последующего соединения деревянных частей между собой.
- Брус выкладывают на оголовки свай по периметру вдоль всего контура фундамента таким образом, чтобы стыки обособленных частей ростверка скреплялись между собой на оголовках. Места стыков при этом прокладываются жгутом для лучшего уплотнения.
- Выравнивают ростверк и тщательно проверяют угол: он не должен отклоняться от 90 градусов.
- Фиксируют брус на оголовках свай посредством саморезов.
Обвязка свай доской
При монтаже свайного фундамента обвязка доской имеет ряд бесспорных достоинств по сравнению с брусом:
- При проведении работ в брусе со слишком большим сечением могут появиться трещины либо он значительно деформируется.
- Для изготовления балок длиной более 6 м брус не годится из-за серьезных проблем, которые могут возникнуть при этом.
- Балки из бруса достаточно тяжелые, поэтому для их монтажа потребуется целая бригада рабочих. В то же время балку из досок изготавливают прямо возле фундамента, что значительно проще.
- Балки из досок не требуют дополнительной просушки и отличаются повышенной прочностью по сравнению с аналогами из бруса.
Обвязку винтовых свай с применением доски выполняют по следующему алгоритму:
Между оголовками свай и собственно обвязкой обязательно делают гидроизоляционный влагонепроницаемый слой, часто из рубероида высокого качества.
- Затем на обвязку из древесины монтируют лежень размера приблизительно 50х150 см, который закрепляют на оголовках посредством надежных болтов.
- На лежень накладывают доски обвязки в три слоя: сначала одна доска по всему периметру основания, потом вторая и третья. Все слои необходимо тщательно скрепить гвоздями.
- Если высота обвязки превышает 40 см, следует дополнительно усилить ее, используя профтрубу.
Обвязка свай швеллером (двутавром) или профтрубой
Металлические ростверки позволяют использовать свайно-винтовой фундамент при возведении не только деревянных строений, но и зданий из шлакоблоков, пенобетона и газосиликата в один этаж.
Обвязку фундамента швеллером или двутавром производят следующим образом:
- Устанавливают столбы свай на одинаковой высоте и обрабатывают металлические элементы обвязки антикоррозийным средством.
- Металлические балки помещают на сваи так, чтобы они соединялись посередине столбов свай. Швеллер обрезают под прямым углом в местах угловых стыков элементов ростверка.
- Балки приваривают друг к другу и к оголовкам свай.
На данном фото фундамент обвязан и швеллером, и профильной трубой (снизу).
Обвязка свайного фундамента профтрубой производится практически аналогично, однако устойчивость такого материала к значительным механическим нагрузкам может оказаться намного меньше. Из преимуществ трубы отметим дешевизну и небольшой вес.
Обвязка свай с использованием железобетонного ростверка
Железобетонная обвязка монолитного типа выходит почти на треть дешевле, чем металлическая, однако она имеет ряд недостатков, основные среди которых – трудоемкость установки и невозможность продолжения строительства до полного отвердевания ростверка. На это обычно уходит не меньше месяца.
Обвязка свай с использованием железобетонного ростверка: итоговый вариант.
При обвязке свай посредством железобетонного ростверка необходимо действовать следующим образом:
- Столбы свай выставляют на один уровень.
Из обструганных досок изготавливают опалубку для дальнейшей заливки бетоном, которую изнутри оббивают клеенкой для предотвращения утечек.
- Создают двухконтурный каркас, используя металлическую арматуру. Горизонтальные элементы арматуры по вертикали скрепляют перемычками из вязальной проволоки.
- Армокаркас помещают в опалубку таким образом, чтобы от ее поверхности металл отделяло не менее 5-6 см.
- Металлический каркас приваривают к сваям и заливают опалубку бетоном.
Когда зданию нужна замена фундамента.
Первыми звоночками деформации основания строения не редко являются перекосы оконных и дверных проемов
Если владелец заметил, что окно закрывается не плотно или дверь при открытии цепляет нижнее нижнюю часть дверной рамы, то стоит обратить внимание на фундамент. Трещины на нем или любая другая деформация – это уже колокольный звон, для того чтобы быстро принять решение о ремонте или полной замене фундаментной основы
Частичное или полное разрушение фундамента под готовым домом может произойти в следующих случаях.
- Использование материалов низкого качества.
- Ошибка строителей при монтаже.
- Неверный выбор строительных материалов.
- Близкое расположение грунтовых вод или глубокое промерзание почвы.
- Промерзание не защищенной основы строения.
- Естественный износ.
Важно запомнить, что строительная компания, которая дорожит своей репутацией перед проведением строительных работ обязательно исследует почву на пучение и близкое расположение грунтовых вод
Изготовление наконечников
Оптимальная длина наконечника самодельной винтовой сваи в два раза больше диаметра трубы. Наконечники делают четырех типов:
- Из тела трубы;
- Из отдельных сегментов;
- Цельнометаллические;
- Крестообразные.
В первых двух случаях наконечник образуют 4-6 треугольных сегмента, вырезанные болгаркой из листового металла толщиной 4-5 мм или нарезанные в виде короны в нижней части трубы. Из этих сегментов нужно сформировать конусы в виде равнобедренной пирамиды, операция производится сваркой по прихваткам.
Цельнометаллические наконечники вытачивают из металлического круга диаметром, равным диаметру трубы, такие наконечники используют при установке свайных опор на плотных грунтах и почвах, содержащих камни и корневища.
Для легких грунтов можно сделать крестообразною пику: из треугольных заготовок сварить крестообразную пирамиду. Конструкцию приваривают к нижней части трубы на заглушку.
Самый бюджетный вариант – свая без наконечника, нижнюю часть трубы срезают болгаркой под углом 45 градусов, на отверстие устанавливают заглушку. Такой вариант используют для ограждений, когда устанавливают винтовую сваю не на плотный слой грунта, а заглубляют на 1.5-1.7 метра.
Ручной монтаж винтовых свай – пошаговая инструкция
расчистка участка. Сваи тем и хороши, что не требуют выравнивания местности, однако убрать мусор и обеспечить доступ к месту установки необходимо. привязка фундамента к участку. Речь идет о нанесении разметки на поверхности. Свайное поле, лента или отдельно стоящие сваи – главное, чтобы место установки точно соответствовало проекту. Допустимая погрешность разметки составляет 50 мм. разметка. Наличие разметки позволяет оценить картину свай целиком. Для ее выполнения нужно установить на месте будущего монтажа сваи маячок или сделать углубление в почве. Для этого используют садовый бур
При этом важно, чтобы глубина приямка (углубления) не превышала 50 см. Большая глубина, безусловно, упрощает закручивание винтовых свай, однако сказывается на её несущей способности
Ведь в этом случае свая не закручивается в почву, а просто устанавливается в ней. Такой подход может оказаться критичным для фундамента
Большая глубина, безусловно, упрощает закручивание винтовых свай, однако сказывается на её несущей способности. Ведь в этом случае свая не закручивается в почву, а просто устанавливается в ней. Такой подход может оказаться критичным для фундамента.
- обработка свай. Дополнительное нанесение антикоррозионного состава позволит защитить металлическую сваю от разрушения вследствие химической активности почвы. Зачастую сваи, изготовленные в заводских условиях, уже содержат защитный слой. Однако он может повредиться при завинчивании сваи в твердую почву.
- установка первой сваи. Первой всегда устанавливается угловая свая. Чтобы закрутить винтовую сваю своими руками следует продеть металлический прут в проушины и вдвоем аккуратно закручивать. Длина рычага – 2-3 м. Чем длиннее рычаг, тем меньшее усилие нужно будет прикладывать для закручивания сваи. На ствол крепится уровень, и после каждого витка контролируется степень отклонения. Допустимое отклонение составляет не более 2°.
Отметим, что чем глубже свая заходит в почву, тем сложнее процесс закручивания, тем важнее прилагать равномерное усилие на рычаг, чтобы избежать отклонения сваи от вертикальной оси. За один полный круг свая углубится на 100-200 мм. в зависимости от расстояния между лопастями. Время на закручивания одной сваи занимает от 30 минут и зависит от плотности почвы.
О том, что свая заняла свое место, свидетельствуют два параметра: достижение расчетной глубины погружения и деформация металла в месте установки прута. Если свая деформируется на глубине меньше чем 1,5 метра, это может означать, что она застопорилась (уперлась в твердый предмет) и её придется смещать.
- установка остальных свай. При этом сначала устанавливают угловые сваи, потом рядовые, потом выполняется заполнение свайного поля (если предусмотрен такой способ установки винтовых свай). Чтобы выполнить разметку для рядовых свай между угловыми натягивается шпагат, который исключает существенное отклонения от места установки.
- выравнивание. Поскольку сваи сложно закрутить идеально по заданному уровню, то после их установки следует проверить высоту уровня с использованием нивелира или гидроуровня. После определения нужной высоты сваи обрезаются с помощью болгарки.
заливка бетоном. Углубления, сделанные перед установкой свай, заполняются бетонной смесью. Отметим, что бетонирование существенно не повышает несущую способность сваи, однако позволяет исключить доступ воздуха во внутреннюю ее полость и исключить коррозию. монтаж оголовка. Заполненные бетоном сваи готовы к дальнейшей работе. Следующим этапом является приваривание оголовков к верхушке сваи
Важно выполнить очистку сварного шва от окалины и нанести на него грунтовку или краску. обвязка свай по оголовкам
Наличие отверстий в оголовках позволяет прикрутить деревянный брус к нему подходящими саморезами.
Основные требования
Строительство домов и других сооружений на сваях — вещь вполне практичная и пригодная почти в любых условиях. Но если самостоятельные застройщики еще могут закрутить сваи вручную, то профессиональной бригаде уже без самодельных сваекрутов обходиться весьма сложно. Да и при частном строительстве инструмент для винтовых свай может оказаться полезен. Он реально экономит время и силы — при условии правильного изготовления. Прежде всего следует грамотно выбрать силовую установку.
Однако его пневматический и гидравлический аналог имеет свое преимущество — автономность от электропитания. (Правда, понадобится использовать сжатый воздух и протягивать шланги для его подачи). Также нужно учитывать:
величину сваи;
требуемое механическое усилие;
качество редуктора;
удобство в управлении;
насколько возможно — легкость крутильного аппарата в сборке;
необходимое передаточное соотношение.
Какие свайные конструкции можно изготовить самостоятельно?
Для частного домостроение рассматривают технологии закладки силовой конструкции без использования сложной спецтехники. В этом случае подходят технологии с устройством буронабивных свай и завинчиванием металлических стержней.
Монтаж буронабивных опор происходит в заранее подготовленных скважинах. При этом силовые элементы могут быть бетонными или усиленными арматурным каркасом.
Срок службы и несущая способность железобетонных конструкций превосходят показатели для бетонных свай на 40–50%. Так, ж/б фундамент способен прослужить до 100 лет и подходит для строительства жилых малоэтажных домов, тогда как бетонные изделия используют для легковесных построек II и III степени ответственности.
Несмотря на очевидную экономию в случае строительства своими руками, конструктору понадобятся навыки работы с буром и другой ручной техникой для монтажа
При этом нужно принимать во внимание четкое соблюдение технологии закладки фундамента, в противном случае долговечность конструкции снижается в разы
Стоимость фундамента будет складываться из расходов на покупку:
- бетона,
- арматуры,
- гидроизоляционного материала,
- песка,
- щебня.
Монтаж винтовых свай – доступная и сравнительно быстрая технология, если речь идет о возведении легковесных построек и каркасных домов. Изготовить сваи с наваренными лопастями можно своими руками, но рассчитать несущую способность и быть уверенным в надежности такой силовой конструкции практически невозможно.
Готовая стальная свая с традиционными размерами (Ø108, длина трубы –1,5м, размер лопасти – 300 мм) в среднем стоит 1500 руб. В свою очередь самодельный стержень обойдется собственнику приблизительно в 500–700 рублей, но нужно учитывать качество стали и надежность сварных швов.
Долговечность покупных винтовых опор – 50–70 лет, а прогнозировать срок службы изделия, своими руками достаточно сложно. Поэтому, когда речь идет о полном изготовлении свайного фундамента своими руками под жилое строение, то используют буронабивную технологию.
Забивные и вдавливаемые сваи изготавливают в заводских условиях. Для этого используют специальные формы, виброустановки и сушильные печи. Исключение составляют деревянные забивные опоры, но для их установки на участке привлекается спецтехника. Они уступают остальным конструктивным элементам по сроку службы, прочности и грузоподъемности.
Что это такое?
Винтовая свая представляют собой трубу с острым наконечником и навинченной лопастью. Благодаря такой конструкции опора ввинчивается в грунт, уплотняя его с каждым витком. Несущая способность фундамента определяется размером труб и конфигурацией их лопастей.
Преимущества и недостатки такого фундамента
Технология с применением свайно-винтового фундамента выгодно отличается такими особенностями:
- монтаж от одного дня;
- возможность строительства на сложных ландшафтах;
- более дешевая цена стержней по сравнению с железобетонными опорами;
- завинчивание возможно ручным и механическим способом;
- подходит для большинства видов грунта, кроме скальных пород;
- допускается многократное использование свай.
Недостатки технологии:
- трудности при обустройстве подвалов и цокольных этажей;
- разрушением металла под действием коррозийных процессов и биологической среды;
- не подходят для строительства многоэтажных и тяжеловесных сооружений.
Подробнее о преимуществах и недостатках свайно-финтового фундамента расскажет эта статья.
Сравнение винтовых свай с другими типами основания
Буронабивной фундамент, в свою очередь, выдерживает гораздо большие нагрузки, чем металлические стержни, но он требует значительных финансовых, временных и трудовых затрат на строительство.
Последнюю проблему можно решить применением винтовых железобетонных опор, но это приведет к удорожанию фундамента.
Долговечность опор
На практике продолжительность эксплуатации зависит от таких факторов:
- Соответствие прочности стали ГОСТу.
- Качества антикоррозийного покрытия.
- Соблюдения технологии при монтаже.
Стержни, защищенные от влаги методом горячего оцинкования, служат на 20 лет дольше изделий, на которые нанесено полимерное покрытие, битумная мастика, грунтовка или другие виды гидроизоляционного материала.
Можно ли устанавливать стержни в воду?
Винтовые сваи применяются для строительства надводных объектов: мостов, пирсов и т.д. На срок службы фундамента влияет качество антикоррозийного покрытия. С этой целью используют металлические сваи с защитным слоем, нанесенным методом горячего оцинкования.
В качестве альтернативы, в воду также можно установить железобетонные винтовые опоры, но в поры бетона попадает влага и с годами разрушает такой фундамент.
В таких условиях эксплуатации за несущую способность свайного фундамента отвечает размер лопастей. Винтовая часть также обеспечивает необходимую устойчивость опорам во время весеннего ледохода.
Какие стержни выбрать?
Отечественный рынок винтовых свай предлагает широкий модельный ряд изделий, которые различаются между собой по таким признакам:
- диаметр ствола и винтовой части;
- длина трубы;
- метод антикоррозийной защиты и т.д.
Разнообразие вариантов позволяет подобрать опорные элементы, походящие под конкретный тип конструкции. Выбор свай основывают на таких характеристиках:
- тип грунта;
- вес террасы;
- несущая способность одной опоры.
Рекомендации по выбору винтовых свай для террасы:
- Для легковесных построек используют трубы небольшого диаметра. Несущей способности одной сваи с сечением 57мм будет достаточно.
- Длину ствола выбирают, основываясь на глубине промерзания почвы, не забывая про выступающую часть фундамента над уровнем земли (30–50 см). Для большинства российских регионов подойдут сваи длиной 2–2,5 м.
- Для веранд, террас и других легких сооружений целесообразно использовать более дешевые опоры из обыкновенной стали, например, марки Ст3 или Ст3сп. Для холодных регионов оправдано применение изделий из более прочной стали марки Ст20, которые сохраняют эксплуатационные характеристики в агрессивных почвах и при температуре –40 оС.
- Широколопастные сваи (до 500 мм) выбирают для супесей, суглинков и заторфованных участков, для которых характерны выдергивающие, вдавливающие и боковые силы, действующие на фундамент. Если грунт достаточно плотный, то можно использовать узколопастные сваи (до 300 мм), которые проще вкручивать в почву.
- Для участков с высоким содержанием влаги в почве выбирают оцинкованные сваи, которые отличаются высокой стойкостью по отношению к коррозийным процессам. В качестве более дешевой альтернативы можно использовать изделия с другим защитным покрытием или непосредственно перед монтажом нанести слой битума на всю поверхность металла.
Стоимость забивки свай
В завершении немного о том, сколько стоит забить сваю и из чего формируется стоимость.
Цена складывается из следующих параметров:
- грунт. Чем сложнее почва, тем выше будет стоимость. Есть таблица коэффициентов, с помощью которой ведется пересчет грунта. На нее опираются и при формировании цены;
- место расположения строительства. Чем дальше от места расположения техники, тем дороже;
- объем работ. Причем, чем больше число свай, тем на большую скидку может претендовать заказчик. Отметим, что цена указывается за метраж свай и их число.
Ориентировочные цены приведены в таблице.
Таким образом, забивка свай является единственным способом устройства свайного железобетонного фундамента.
источник
Порядок ввинчивания свай своими руками
Сваю углубляют до твердого грунта
Перед тем как закрутить сваи самому, очищают участок от строительного мусора и ненужных предметов. Размер приямка делают не больше 0,5 метра, хотя глубокая выемка облегчает завинчивание. Большое отверстие снижает несущую способность, т.к. стержень не вкручивают в почву, а устанавливают с последующей засыпкой.
Сваи обрабатывают антикоррозионным средством для предохранения от агрессивности почвенных жидкостей. Заводские изделия содержат защитное покрытие. Сложность работы увеличивается с погружением элемента, т.к. нужно прилагать равномерную силу и не отклонять стержень по вертикали. Один поворот на 360° углубляет его на 10 – 20 см (зависит от шага лопастей на стволе).
Установка одного элемента занимает около получаса времени. О достижении твердого грунта свидетельствует деформация хомутов в месте воздействия рычага. Ранняя деформация говорит о том, что свайный стержень застопорился (уткнулся в твердое наслоение или предмет). Такие элементы вынимают и смещают по линии расположения. Нельзя переставлять угловые стойки.
После установки стержни выравнивают по горизонтальной отметке, верх обрезают пилой или болгаркой.
Особенности технологии монтажа различных видов опорных столбов
Принципы строительства свайного фундамента изложены в СНиП 2.02.03-85 и СП 24.13330.2011. Каждая технология отличается способом устройства, а также видами силовых элементов.
Работы по закладке фундамента для всех типов свай начинаются с уборки площадки от строительного и другого мусора, выгрузки материалов, подготовки технического оснащения, а также разметки поля в соответствии с планом.

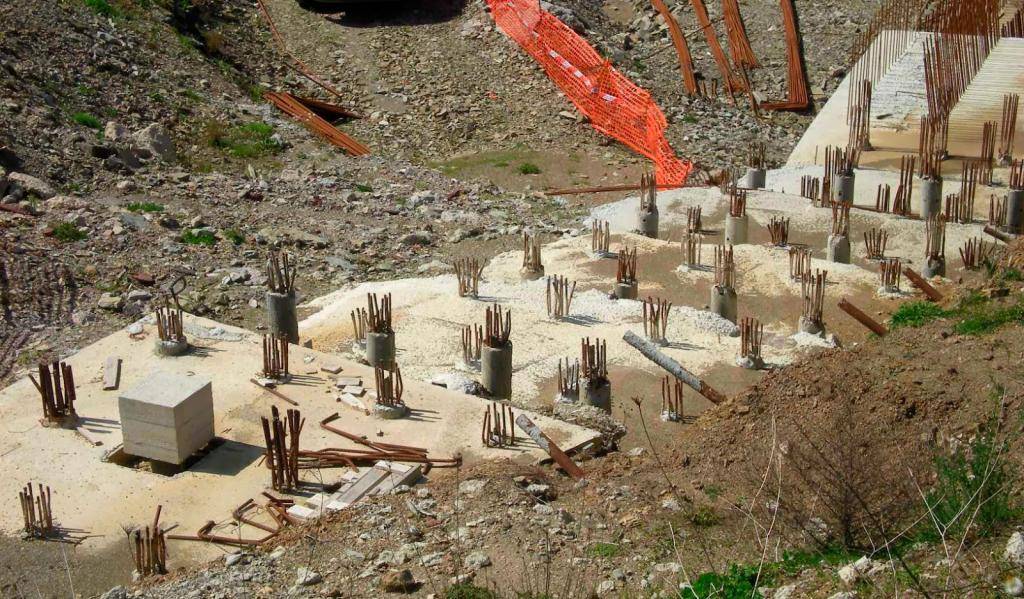

Буронабивные
Сваи изготавливают на строительном участке. Алгоритм технологических операций:
- В обозначенных местах обустраивают шурфы на проектную глубину.
- Дно скважины засыпают слоем песка и трамбуют материал, чтобы получить высоту не менее 20 см.
- По технологии без применения обсадных труб стенки скважины укрепляют для защиты от разрушения глинистым раствором. В большинстве случаев используют инвентарные трубы, которые в частном домостроении можно заменить листовым рубероидом.
- Заготавливают арматурный каркас и помещают его внутрь скважины.
- Заливают конструкцию раствором, оставляя выступы продольной арматуры над поверхностью.
- После затвердевания выравниванию опоры на одном уровне.
Винтовые
Установку винтовых изделий можно проводить вручную или использовать редукторные установки для монтажа. Технологические процессы закладки фундамента на размеченном поле:
- вкручивание стержней на глубину, когда лопасти будут погружены в несущий пласт;
- выравнивание выступающих частей свай на одном уровне по горизонтали;
- бетонирование полости труб для предотвращения окисления металла внутри опорных элементов;
- наваривание оголовков;
- зачистка сварных швов и покрытие гидрофобным составом.
Монтаж железобетонных винтовых свай проводится с применением спецтехники, поскольку конструктивные элементы имеют значительный вес и вручную практически невозможно обеспечить соосность столба.
Установка железобетонных опор буровым способом
Потребность в предварительном бурении скважин под забивные сваи возникает в таких случаях:
- Мощности молотов для забивания недостаточно, чтобы самостоятельно преодолеть сопротивление грунта.
- Строительство ведется на высокоплотных, вечномерзлых или, наоборот, сильно переувлажненных почвах.
- Сваи необходимо ввести в грунт под определенным углом.
Последовательность технологических этапов закладки свай:
- лидерное бурение шурфов;
- уборка выработанной земли;
- погружение железобетонных столбов;
- выравнивание выступающих над поверхностью конструкций на одном уровне.
Забивные
Для монтажа забивных опор используют специальную технику с закрепленным дизель-молотом. Алгоритм земляных работ:
- На забивных столбах делают отметки с шагом в 1 м.
- С помощью стропов поднимают изделие в вертикальное положение и фиксируют над проектной точкой.
- Удары дизель-молота производятся с постепенным наращиванием силы. Высота рабочего хода – не более 0,5 м.
- Чтобы удостовериться в достижении несущего пласта, после погружения сваи на проектную глубину делают 10 последних ударов. Если при этом свая остается на месте, то монтаж силового элемента считают завершенным.
Усиление СФ
Необходимость в усилении конструкции может быть вызвана ошибками при проектировании и строительстве, изменениями гидрогеологических условий, появлением дополнительных нагрузок на фундамент.
Этапы реконструкции:
- проектирование и расчет нового фундамента;
- доставка материалов на площадку;
- подъем дома на домкратах;
- демонтаж старой силовой конструкции;
- разметка свайного поля;
- монтаж новых опор;
- обвязка свай;
- возвращение дома на исходное положение.
Свойства свай
Особенностью конструкции винтовой сваи является небольшой диаметр несущей трубы и наличие одного или более ряда лопастей. Принцип их действия напоминает движение шурупа-самореза, формирующего при вращении канал, благодаря резьбовой насечке. Помимо содействия установке винтовых свай эти элементы создают площадь опирания, многократно превышающую сечение трубы, на которой они закреплены.
Чтобы установить опору того же диаметра из железобетона, потребуется целый парк механизмов для транспортировки, выгрузки, перемещения по площадке многотонных изделий и забивки в грунт. Монтаж винтовой сваи можно выполнить даже вручную, а умеренный вес элементов позволяет обойтись без грузоподъемной техники.
Для каких грунтов они подходят?
Погружение винтовых свай производится на достаточную глубину, чтобы исключить воздействие вертикальных нагрузок морозного пучения. Остаются лишь боковые воздействия, которые, ввиду малой площади контакта, не способны оказывать решающего воздействия на опоры.
Поэтому при определении пригодности грунта принято рассматривать только механические качества.
Наиболее подходящими видами являются следующие типы грунта (по убыванию степени пригодности):
- Песчаные.
- Супеси.
- Суглинки.
- Глинистые.
Абсолютно неподходящими грунтами являются скальные и скально-обломочные виды. Кроме того, противопоказаны биогенные типы — торфяники, или рыхлые просадочные грунты.
С осторожностью надо относиться к сильно обводненным участкам, подверженным сильным сезонным колебаниям уровня грунтовых вод. При строительстве на подобных участках надо производить пробное бурение и увеличивать глубину погружения до максимума
При строительстве на подобных участках надо производить пробное бурение и увеличивать глубину погружения до максимума.
