Основные правила вязки арматуры под ленточный фундамент

Монтаж арматурного каркаса

После подготовки траншеи и монтажа опалубки начинается армирование мелкозаглубленного ленточного фундамента. Армирование фундамента стеклопластиковой или железной арматурой технологически ничем не отличается, поэтому рассмотрим более привычный вариант – вязка каркаса из стальных прутьев. Для работы понадобятся следующие материалы:

1. Рифленые арматурные прутья Ø 14-18 мм (выбор диаметра – согласно расчетов в проекте);
2. Вертикальная и поперечная гладкая арматура Ø 10-12 мм;
3. Мягкая вязальная проволока Ø 3-5 мм;
4. Плоскогубцы, пассатижи, клещи, узкая монтировка или другой металлический рычаг Ø 20-25 мм, или специальный вязальный крючок, который можно приобрести или сделать своими руками.

Связывание арматурных прутьев

Важно: крепление стальной или стеклопластиковой арматуры проводится именно стальной отожженной проволокой, так как она хорошо растягивается и имеет хороший запас по прочности. Первый шаг к созданию армокаркаса – проведение расчетов по определению диаметра прутьев, их длины и веса

Рассчитать правильное армирование ленточного фундамента довольно просто: поперечные стержни укладываются с шагом 30 см, продольные прутья – с шагом 40 см, вертикальные стержни – с шагом 50 см

Общее количество соединений вычисляется так: величину длинной стороны фундамента нужно разделить на количество поперечных прутьев и количество вертикальных рядов продольных стержней арматуры

Рассчитать правильное армирование ленточного фундамента довольно просто: поперечные стержни укладываются с шагом 30 см, продольные прутья – с шагом 40 см, вертикальные стержни – с шагом 50 см. Общее количество соединений вычисляется так: величину длинной стороны фундамента нужно разделить на количество поперечных прутьев и количество вертикальных рядов продольных стержней арматуры

Первый шаг к созданию армокаркаса – проведение расчетов по определению диаметра прутьев, их длины и веса. Рассчитать правильное армирование ленточного фундамента довольно просто: поперечные стержни укладываются с шагом 30 см, продольные прутья – с шагом 40 см, вертикальные стержни – с шагом 50 см. Общее количество соединений вычисляется так: величину длинной стороны фундамента нужно разделить на количество поперечных прутьев и количество вертикальных рядов продольных стержней арматуры.

Допустим, строится дом 10 х 10 метров (периметр основания) с высотой стен фундамента 120 сантиметров:

1. Длина одной стены фундамента — 1000 см. Шаг укладки поперечных стержней арматуры – 30 см, поэтому 1000 / 33 = 33 (поперечная арматура в одном ряду);
2. 33 х 3 = 99 (поперечные стержни для одной стороны);
3. 99 х 4 = 396 (общее количество арматурных прутьев на все четыре стороны).

Таким же образом рассчитывается количество прутьев стеклопластиковой арматуры.

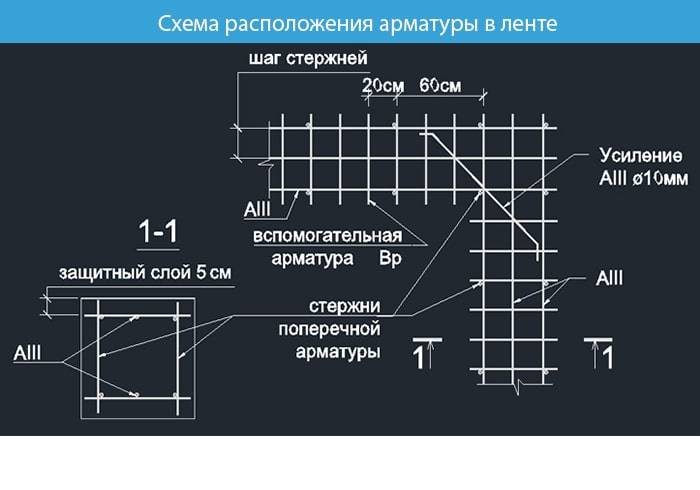

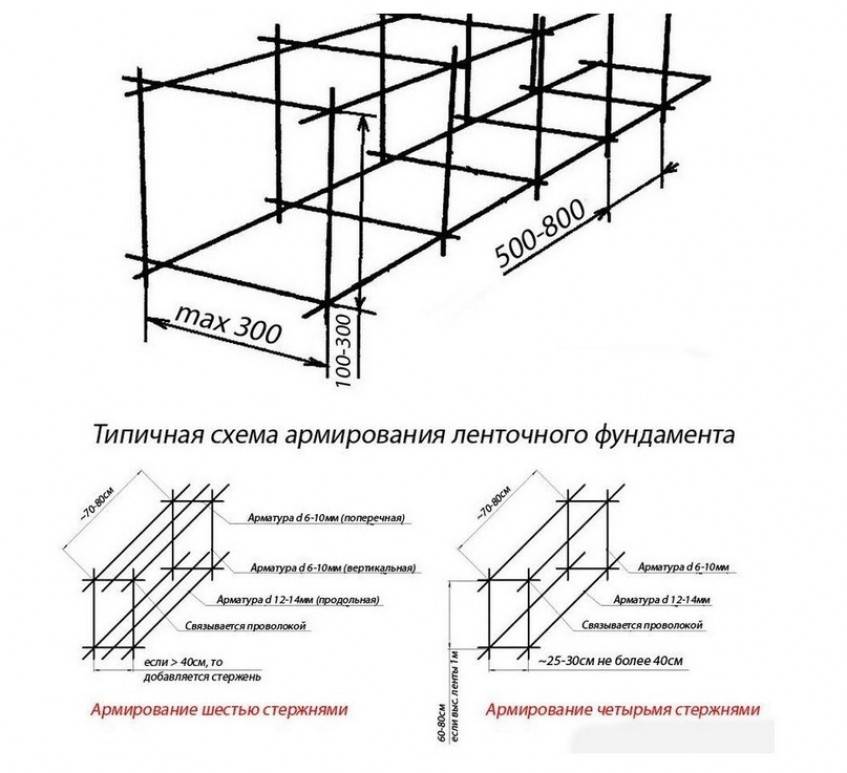

Схема вязки арматурных прутьев

Дальнейшие действия: общее количество арматуры (396 прутьев) умножается на ширину ленты (допустим, лента будет шириной 0,6 метра): 396 шт. х 70 см = 237,6 метра – это общая длина используемой в каркасе арматуры. Таким же образом рассчитывается метраж продольных прутьев:

1. 1000 см х 2 = 2000 см (один ряд);
2. 2000 см х 3 = 6000 см (одна сторона);
3. 6000 см х 4 = 24000 см (240 метров).

Расчет вертикальных стержней (вязка через перемычку, т.е., через 60 см):

1. 2 х 17 = 34 единицы на одну сторону;
2. 34 х 4 = 136 единиц на весь фундамент;
3. 136 х 1,20 м = 163,2 метра.

Чтобы не докупать (в случае ошибочных расчетов) прутья арматуры, добавьте 5-8% к общему результату.

Расчет вертикальной арматуры

Далее начинается связывание арматуры в траншее фундамента. Подробное видео об этом поможет понять процесс в деталях:

Вязать каркас можно и на грунте, и в траншее, но, если траншея узкая, делать это будет неудобно. С другой стороны, опускать огромный каркас одному не получится – нужны помощники.

Подробнее об армировании основания ленточного типа своими руками:

1. Начало вязки – нижние поперечные прутья: их необходимо уложить на расстоянии 30 см друг от друга, сверху положить два длинных стержня, на пересечениях связать проволокой;
2. Вертикальные стержни устанавливаются через один поперечный прут и связываются;
3. Таким образом вяжутся еще два или три (сколько нужно) ряда на расстоянии 40 см по направлению вверх;
4. По окончании сборки всего каркаса должно получиться четыре узла.

Теперь нужно научиться правильно их связывать между собой, а также правильно связывать прутья по углам фундамента.

Расчет стоимости (цена за работу и материалы)

Возьмем для примера ленточный фундамент 10 на 10 метров. Это периметр дома. Помимо этого, будет фундамент под внутренние несущие стены — две стены по 10 метров каждая. Получается 60 м.п. фундамента.

Сколько потребуется арматуры и вязальной проволоки при правильном подходе? Допустим, фундамент имеет ширину менее 50 см — в нем будет использоваться схема с четырьмя продольными прутьями. В этом случае в 1 погонном метре фундамента будут использоваться:

Сколько это будет стоить?

Для продольных прутьев используем арматуру 12 мм стоимостью 25-30 р/м.п. 240 х 35(30) =6000 (7200) Для вертикальных и поперечных прутов возьмем 6-8 мм стоимостью 12-16 р/м.п. (108+84) х 12(16)=2304 (3072)

Итак, покупка армирующих прутов на данный фундамент обойдется от 8304 до 10072 рублей.

Общая длина рассчитываемого нами фундамента 60 метров, ширина 0,4 м, высота 0,5 м. Вычислим объем: 60 х 0.4 х 0.5=12 м3. При таком объеме стоимость фундаментных работ составит 12000 — 24000 рублей.

Технология армирования ленточного фундамента

Технология армирования ленточного фундамента требует аккуратной работы на всех этапах проведения операции. Итак, армирование основания происходит одновременно с установкой опалубки, либо после того как её уже монтировали на место. К слову под местом подразумевается заранее вырытая траншея, в которой аккуратными слоями выложен песок

Важно, чтобы внутренняя часть опалубки была защищена от влаги, которую выделяет бетон, в этом вам поможет пергамин, которые располагают на поверхности досок и закрепляют с помощью специального степлера. В большинстве источников сказано, что технология армирования ленточного фундамента предполагает снятие опалубки через 3 недели после завершения процедуры

К этому времени у вас уже должна быть в наличии арматура в нужном количестве, вычисляется оно исходя из общей нагрузки на фундамент.

Далее наша задача состоит в том, чтобы создать объемный металлический каркас из стержней во внутри всей траншеи. Можно представить себе будущую модель каркаса, это прямоугольники, которые связаны в угловой части постройки. К вертикальным стальным прутам, расположенным внутри котлована, вяжутся горизонтальные стержни. Расстояние между вертикальными прутьями арматуры должно быть не менее двух метров. Вся арматура должна быть уложена таким образом, чтобы до края фундамента оставалось 5 см. Теперь осталось ещё раз посмотреть, хорошо ли мы закрепили прутья в местах пересечения.

Что же делать, если ваша арматура не дотягивается до наружной поверхности основания? Все очень просто, обычно в таких случаях на ребро фундамента кладут кирпичи, а уже сверху размещаются стержни

Даже если ваша арматура позволяет обойтись без укладки кирпичей, обратите внимание, что стержни, все же должны располагаться несколько выше дна траншеи, а потому каркас необходимо поднять выше низа котлована хотя бы на 10 см

Следующий этап работ связан с обустройством отверстий для вентиляции и прочих отводов, после чего мы приступаем к заливке фундамента. Для этого нам подойдет бетон, маркированный обозначениями 200 М и 300 М. Однако перед тем как произвести операцию, на опалубку натягивается леска, которая будет показывать верхнюю границу заливки. Количество бетона необходимого для участка, отведенного под строительство, рассчитывается исходя из ширины, высоты и длины ленты фундамента. В большинстве случаев используются стандартные значения ширины от 20 до 40 см. Высоту мы получим, если просуммируем глубину, которая обычно равна 1, 5 м и выступающую над землей часть, чаще всего это 40-50 см. Длина находится исходя из следующих данных: периметр, выступающая часть и высота.

Требования к армированию ленты

Защитный слой бетона обеспечивает сохранность прутов от воздействия окружающей среды, огнестойкости и огнесохранность. А также выполнять совместное сопротивление нагрузкам и сохраняет устойчивость конструкции.

Расстояние между прутами принимают, чтобы обеспечивалась:

• совместная работа металлических стержней с бетоном;
• возможность анкеровки и стыкования стержней;
• соблюдалось качество бетонирования конструкции.

Расстояние между стержнями в свету принимают, в зависимости:

• диаметра арматуры;
• крупного заполнителя бетона;
• расположения арматуры по отношению к направлению бетонирования;
• способа укладки;
• уплотнения бетона.

Что такое вязка

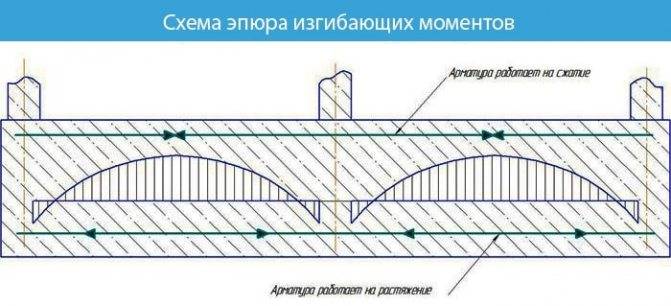

Основную работу выполняют продольные арматурные стержни. Для того, чтобы удерживать их в нужном положении до момента заливки бетоном, используются вертикально расположенные прутки с гладкой поверхностью и меньшего диаметра (хомуты).

Для сборки каркаса используется метод вязки, соединения прутков на проволочные скрутки. Альтернативой является сварной способ соединения, но он более затратен, требует наличия подключения к линии электропитания.

Кроме того, сварные соединения плохо выдерживают перепады нагрузок, возможные во время застывания бетона и способны ломаться, тогда как проволочные скрутки имеют небольшую степень свободы, компенсирующую подвижки материала.

Соединения при помощи сварки обязательны только для стержней с диаметром более 25 мм, которые не применяются в частном домостроении.

Какая арматура нужна для плитного фундамента

Любой пруток, использующийся в каркасе фундамента, должен соответствовать требованиям ГОСТ 5781 от 1982 года. Однако у арматуры, как и у большинства конструкционных материалов, существует классификация:

• AIII – соответствует маркировке A400 и А500, имеет переменное сечение, в народе именуется «рифленкой»;
• AII – соответствует действующему классу A300, сечение периодическое, разряженное;
• AI – новая маркировка A240, профиль гладкий.

Для фундамента используют арматуру A400 (AIII), имеет серповидный профиль.

В продаже вы чаще всего встретите стержни класса A500С (для сварных сеток, каркасов) либо A500. Арматура с индексом С на конце подходит для сварки и для вязки, без индекса — только для вязки.

Рекомендуем прочитать подробнее: Какая арматура нужна для фундамента.

Ввиду сложности расчетов и небольших габаритов зданий в малоэтажном строительстве рекомендуется упрощенная схема. Две сетки на расстоянии 10 см по вертикали минимум с одинаковыми ячейками. Если застройщик хочет сэкономить на заливке плиты, расчет следует заказать специалистам, которые сделают расчет минимально необходимого армирования, применят тонкую арматуру в центре фундамента, усилят периметр, места прохождения внутренних стен.

Если размеры фундамента больше 3 м по любой стороне плиты, рекомендуется использовать прутки минимум 12 мм. Для определения минимально возможного сечения применяется методика:

• расчет сечения плиты – длина, умноженная на толщину (например, 6 м х 0,3 м);
• вычисление минимально допустимой площади прутка в сечении – предыдущая цифра делится на процент армирования минимальный (0,3% для бетона В20, 0,15% для марки В22,5, 0.1% для марки В15), для этого примера 1,8 м²/0,15 = 27 см²;
• расчет площади арматуры в каждом ряду – полученный результат делится пополам (в примере 27/2 = 13,5 см²);
• определение минимально допустимого сечения прутка в зависимости от шага сетки (13,5 см²/ 31 стержень через 20 см для плиты длиной 6 м = 0,42 см²;

В ГОСТ 5781 имеется таблица сортаментов с сечениями арматуры разного диаметра. Например, для диаметров прутка 14 мм, 12 мм, 10 мм это значение составит 1,54 см², 1,13 см², 0,785 см², соответственно. Таким образом, даже 10 мм арматура обеспечивает вдвое большее значение процента армирования в сравнении с минимальным. Вязка производится в пятне застройки после раскладки порядно.

Шаблон для укладки арматуры.

Затем необходимо правильно подсчитать общее количество сортамента металлопроката каждого диаметра. Стержни продаются 11,7 м длины, нахлест при продольной анкеровке составляет 40 диаметров арматуры. Длина заготовки для каждого П-образного хомута равна 5 размерам толщины плиты, их количество совпадает с общим числом продольных, поперечных прутков в одной сетке. Пересчитать длину в килограммы можно по таблицам из того же ГОСТ, однако на каждом строительном рынке имеются аналогичные таблицы перевода.

Верхняя сетка укладывается на подставки, самыми популярными в частном строительстве являются:

• паук – П-образный хомут с изогнутыми в противоположных направлениях лапками;
• поддерживающий каркас – изогнутая под прямым углом решетка.

Длина каждой из них рассчитывается индивидуально с учетом 2 шт/м².

Паук из арматуры диаметром 8 мм, такие элементы необходимо изготовить заранее для укладки верхней сетки.

Подбор арматуры и необходимые инструменты

Если на металлической продукции в качестве индикатора проставлена буква C, значит, материал с такими параметрами используют в случаях сварочных соединений. Обозначенная буква K характеризует арматуру как материал, устойчивый к воздействию коррозийных повреждений.

Отсутствие всяких обозначений на корпусе прутьев обозначает недопустимость их использования для формирования жёсткости фундамента. Такой товар будет отличаться невысокой ценой. Но процесс экономии средств повлечёт за собой покупку некачественного материала и создаст дальнейшие проблемы с обустройством фундамента.

Инструменты, необходимы для процесса связывания прутьев:

• сама арматура;
• связывающая проволока с поперечным сечением до 1 мм;
• строительный крючок для вязки или пассатижи.

Процесс должен выполняться двумя рабочими. Люди должны иметь соответствующий опыт в этой сфере.

Изначально формируются короба из арматуры. Они должны иметь форму квадрата с длиной сторон 3,5–4 м. Длина самих прутьев составляет 3 м. Заранее высчитывается необходимое количество установленных коробов. Только потом начинают процесс вязки.

Основной вес дома будет воздействовать на бетонную заливку ленточного фундамента. Когда грунт начнёт оседать, могут появиться трещины у основания постройки. Во избежание такой ситуации фундамент укрепляют арматурой немного большей толщины. Это позволит выполнять надстройки дополнительных этажей в уже готовом здании без мероприятий по усилению основания.

Любая работа по закладыванию элементов фундамента должна выполняться соответствующими мастерами. Это станет гарантом качества и долговечности постройки.

Установка арматуры по всему периметру ленточного фундамента

Опалубка готова, теперь можно переходить к самому ответственному процессу – армированию фундамента своими руками. Используют стальную и стеклопластиковую арматуру, мы остановимся на первом варианте, поскольку так будет намного дешевле. Нам потребуется приобрести следующие материалы:

• продольная арматуры толщиной 14-18 мм (среднее значение, ваш проект может быть другим);
• поперечные и вертикальные прутья диаметром 10-12 мм;
• вязальная стальная проволока;
• хорошие плоскогубцы или пассатижи для манипуляций с проволокой (или очень крепкие руки).

Важно: крепить арматуру необходимо именно вязальной стальной проволокой, поскольку она имеет низкий коэффициент растягивания и достаточно прочная. Это существенно упростит сбор конструкции, но на прочность фундамента проволока не влияет, она только фиксирует арматуру до заливки фундамента

ШАГ 1: делаем расчёты и закупаем материалы

Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

ШАГ 1: делаем расчёты и закупаем материалы. Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

• 1000 см: 30 см = 33 (количество поперечных прутьев на 1 ярусе);
• 33 х 3 = 99 (количество поперечных прутков на 1 сторону);
• 99 х 4 = 396 (все прутки на 4 стороны).

Теперь 396 умножаем на ширину фундамента (пусть он будет у нас 70 см): 396 х 70 = 27720 см. 277 метров прутков надо купить. Аналогичные расчёты проводим для продольной арматуры:

• 1000 х 2 = 2000 (один ярус);
• 2000 х 3 = 6000 (сторона);
• 6000 х 4 = 24000 см (необходимо приобрести 240 метров).

И, конечно же, вертикальные элементы. Их будем ставить с обеих сторон фундамента с частотой через одну поперечную перемычку, то есть, через 60 см:

• 2 х 17 = 34 (штук на 1 сторону);
• 34 х 4 = 136 (штук на все основание);
• 136 х 120 см = 16320 см или 163 метра.

Подставляем параметры вашего строения в пример и получаем правильный расчет элементов для армирования ленточного фундамента дома. Не забудьте 5-8% на «всякий пожарный».

ШАГ 2: У вас на дне траншеи уже есть 5-6 см бетона для выравнивания? Пропускайте этот шаг. Если же нет, засыпаем 15 см песка, затем 5 см бетона, выравниваем все, не забываем о коммуникациях и месте под них. Если нет желания возиться, можно просто на дно положить плотную ПВХ пленку. Основная задача этого шага – выровнять землю и задержать немного воду, которая появится после заливки бетона.

ШАГ 3: вязка арматуры для ленточного фундамента. Делать ее можно в траншее или рядом, если там неудобно разворачиваться либо сама траншея слишком узкая по проекту. При «удаленной» сборке сразу необходимо будет продумать способы опускания металла вниз, чтобы не повредить структуру. Рассмотрим, как сделать армирование фундамента своими руками:

1. Начинаем с нижних поперечин. Выкладываем их с шагом 30 см, сверху на них кладем 2 продольные арматуры, на «перекрестках» вяжем их между собой проволокой.
2. Переходим на вертикальные перемычки. Вертикальный элемент ставим через 1 поперечный, связываем.
3. Крепим еще 2 яруса, отступая 40 см вверх.

Примеры неправильной вязки арматуры

Важно: оставляйте по 20 см после каждого соединения, поскольку арматура может немного двигаться при заливке фундамента под его нагрузкой. Не обязательно намертво зажимать вязальную проволоку, можно оставить ее, чтобы немного «играла», так будет правильнее. . 4

4

Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом

4. Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом.

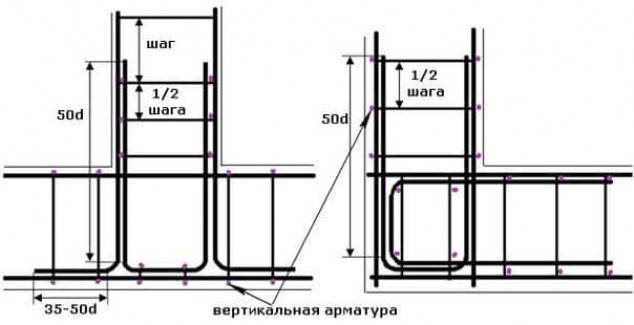

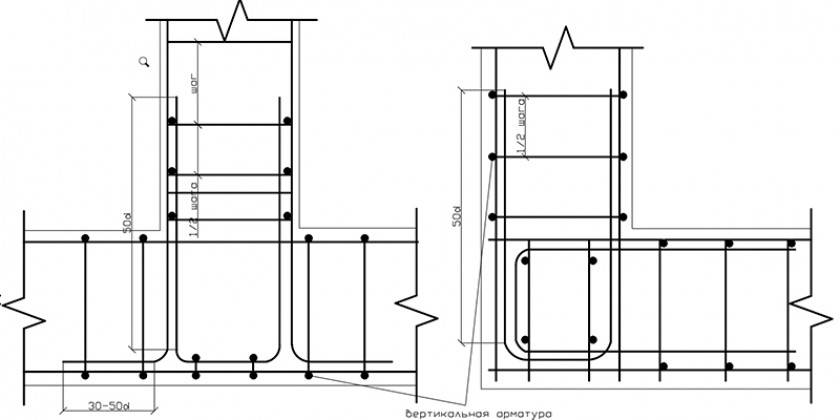

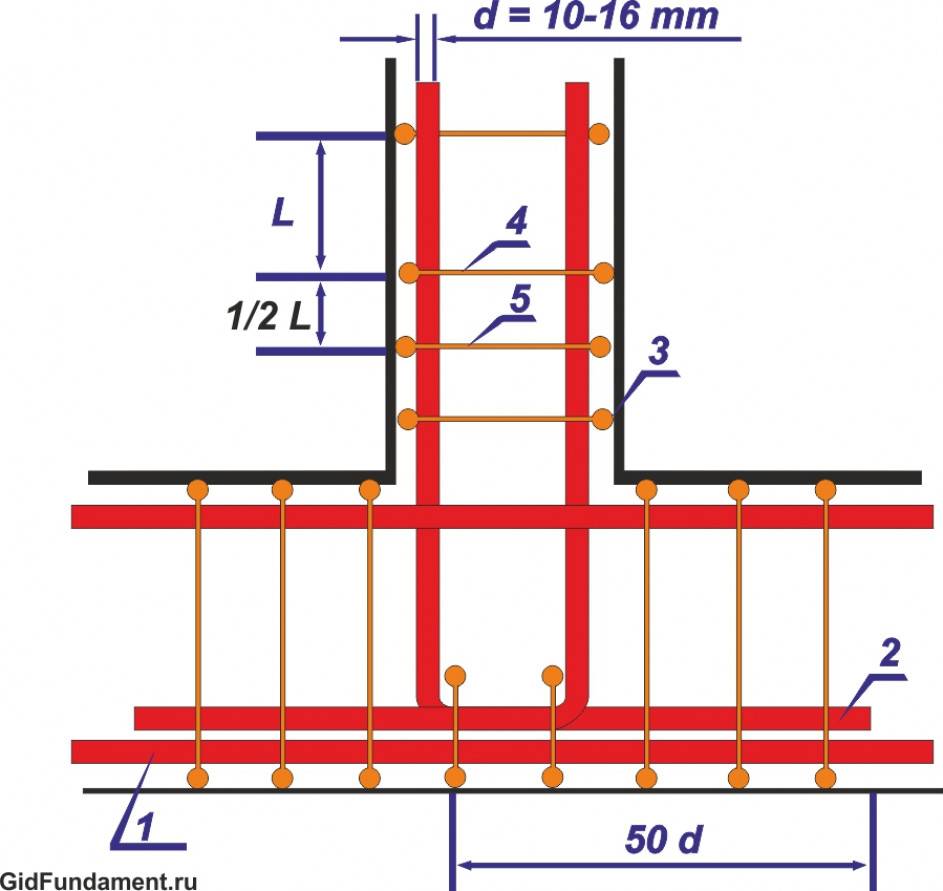

Правильная схема армирования фундамента и примеры вязки арматуры

У вас получится 4 «блока», которые будут на длину и ширину одной стороны минус 5 см со всех сторон. Далее рассмотрим, как правильно их крепить между собой и армировать углы, на которые припадает большая часть всей нагрузки.

Инструменты

Для ручной вязки используется специальный крючок. Он может быть приобретен в строительном магазине или изготовлен самостоятельно. Представляет собой кусок проволоки с отогнутым и слегка заостренным концом, который вставляется в проволочную петлю и вращается, затягивая соединение.

Существуют механические приспособления, в которых крючок вращается от ручного привода, работающего от возвратно-поступательного движения рукояти.

При больших объемах работ применяют специальные вязальные пистолеты. Крючок вращается с помощью электродвигателя, установленного в корпус устройства. Питание обеспечивают аккумуляторы, прямое сетевое питание неудобно и применяется лишь в отдельных случаях.

Нередко вязальные пистолеты заменяют обычными шуруповертами, зажимая крючок в патрон устройства.

Комплектующие

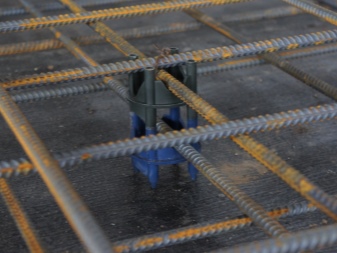

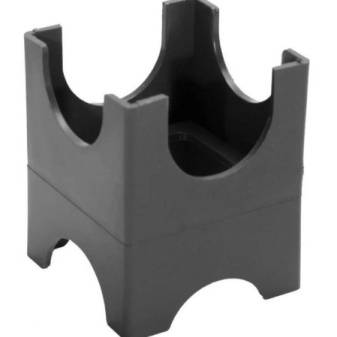

Чтобы собрать из стержней или секций определенный каркас, понадобятся специальные фиксаторы, ограничители. Их придумано большое множество, и все они с успехом применяются в сборке арматурных конструкций. Выполняются данные элементы из прочного современного пластика, на который не влияют температурные колебания и технические свойства бетона.

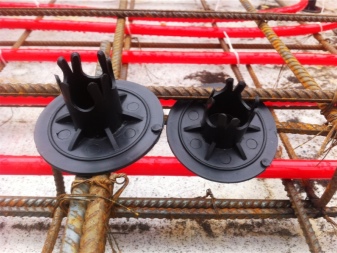

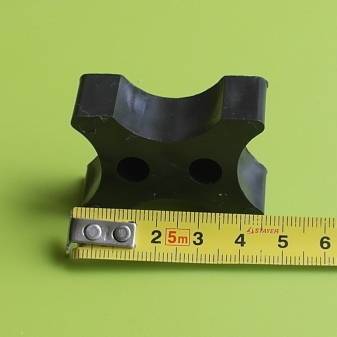

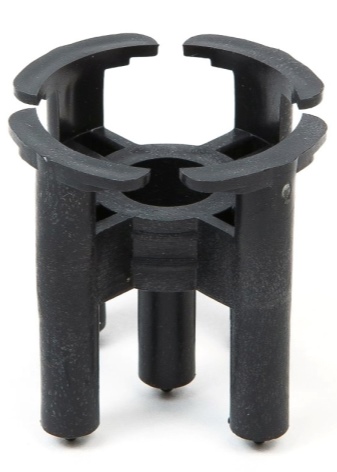

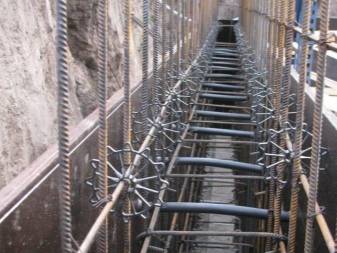

Фиксаторы делят на группы – для вертикальной сборки, для горизонтальной сборки, универсальные. Для каждой задачи продумана специальная форма крепления. Остановимся подробнее на самых популярных видах комплектующих элементов.

«Змейка» – популярный фиксатор, выполненный в виде извилистой линии. Элемент предназначен для армирования пространства между сетками. Благодаря ему заметно сокращается продолжительность технологических операций в процессе строительства.

Заливаем бетон на каркас

https://youtube.com/watch?v=cBFVZYkn-T0

Только что мы разобрались, как армировать фундамент, теперь рассмотрим, как правильно заливать бетон, чтобы не нарушить целостность и повысить прочность конструкции. Первым делом надо сделать хорошую основу. Для этого под первым поясом обвязки насыпаем 5 сантиметров битого кирпича или шлакоблока. Далее заливаем жидким раствором, чтобы он хорошо проник во все щели, обеспечил максимальную прочность подошвы.

Металл заливают как минимум на 8-10 сантиметров, чтобы он не был около края, иначе фундамент будет разваливаться при среднестатистической нагрузке. На общую прочность это не повлияет, а вот цоколь потеряет свой внешний вид – края будут крошиться.

Какую арматуру используют?

Первым этапом создания армирования является выбор арматуры. По материалу изготовления арматура, используемая для фундаментных каркасов делится на металлическую и композитную. Каждый из этих вариантов имеет свои плюсы и минусы.

Металлическая

Металлические прутки применяются в строительстве фундаментов давно.

Это классический проверенный вариант материала. При возведении частных домов применяется металлическая арматура, изготовленная по ГОСТу 5781-82.

Арматура, соответствующая данному стандарту делится на 6 классов. Чем выше класс, тем прочнее материал.

В малоэтажном строительстве применяется в основном материал 3 класса с диаметром 12-18 мм. Из него выполняют продольные элементы каркаса, которые несут основную нагрузку армирования.

Для хомутов, перемычек и дополнительных элементов используется гладкая арматура первого класса. Она дешевле более прочных аналогов, при этом хорошо гнется, облегчая работу мастера.

Композитная

Это современный материал, применяемый в строительстве бетонных конструкций только в последние годы.

Сырьевой основой изготовления композитных прутков может быть:

• базальтопластик;
• углепластик;
• стеклопластик.

Главные отличия композитного (полимерного) материала от металлического:

Несколько слов об особенностях ленточного фундамента

Ленточный тип фундамента можно смело назвать универсальным, наиболее распространённым, дающим возможность возведения зданий из практически любых строительных материалов. Повсеместное использование этой конструкции основания объясняется в том числе и значительной экономией средств, простотой и доступностью её самостоятельного обустройства, а также тем, что ленточный фундамент всесторонне испытан очень широкой практикой его многолетней эксплуатации.

Ленточный фундамент по праву занимает лидирующие позиции, как наиболее популярный у застройщиков тип основания для зданий

Сам по себе такой фундамент представляет собой железобетонную ленту, которая может иметь разную ширину, толщину и высоту. Эти параметры зависят от проекта будущего здания – размеров стен и материала, из которого планируется возвести стены, общей массивности строения, состояния грунтов на участке застройки и целого ряда других важных факторов. Но в любом случае ленточный фундамент устанавливается по периметру будущего строения, имеет замкнутый контур, который и предназначается для дальнейшего возведения несущих стен. При необходимости этот вид фундамента дополняется внутренними перемычками, которые становятся основой для возведения на них внутридомовых капитальных перегородок.

Глубина залегания подошвы ленты может существенно различаться, в зависимости от конкретных обстоятельств. Так, при неустойчивых верхних слоях грунта на участке ведения строительства, подошва ленточной основы полностью заглубляется ниже уровня промерзания или же исполняется в сочетании со свайным фундаментом. Если же грунт плотный, или же тогда, когда планируется строительство небольшого по общей массе здания, то вполне можно обойтись малозаглубленным ленточным фундаментом.

Фундаментная лента может быть глубокого или малого заложения, иногда усиливается дополнительно монолитными сваями

Как бы то ни было, требования к полноценному и качественно исполненному армированию равнозначно важны для любой разновидности ленточного фундамента. Только при таком условии основа оптимизирует нагрузку от стен дома на грунт по всему периметру строения, что минимизирует риск проседания здания, перекос и деформацию всех его составляющих строительных конструкций.

Как правильно вязать арматуру для ленточного фундамента

Пошаговая инструкция того, как правильно вязать арматуру для фундамента, выглядит очень просто:

1. Взять проволоку, не меньше 20 см.
2. Согнуть в два раза.
3. Соединить прутья строго перпендикулярно друг другу.
4. Разместить проволоку по диагонали совмещенных прутьев.
5. Рабочая часть крюка проводится в петлю.
6. В петлю втягиваются концы проволоки.
7. Крючок проворачивается для того, чтобы крепление было прочнее.

Это одна из простейших схем вязки арматуры для фундамента, но иногда применяются и сложнее. Во всех случаях главным будет не перекрутить проволоку, чтобы та не сломалась. Помните про уязвимые места каркаса — крепость углов. Прутки при вязке здесь должны быть загнуты, без прямых углов.

Вязкой иногда можно сделать гораздо более качественный арматурный каркас для ленточного фундамента, чем варкой. Поэтому, если хочется сделать по-настоящему долговечный фундамент, стоит изучить методы вязки арматуры, предложенные здесь.

Как правильно армировать — пошаговая инструкция

Связывание арматуры для остова делается либо сразу в опалубке, либо за ее пределами с последующей установкой в местах использования.

Этапы вязки «скелета» фундамента:

• 1 этап. Выкладывание поперечных стержней с длиной на 100 мм меньше, чем ширина фундамента.
• 2 этап. Выкладывание двух нижних хлыстов продольной арматуры. В два этапа создается нижний пояс.
• 3 этап. Установка вертикальных опор в местах соединения с высотой на 100 мм меньше, чем высота готового фундамента.
• 4 этап. К вертикальному каркасу крепится верхний пояс, который делается с использованием пунктов первых двух этапов.

Независимо от того, где происходит вязка: непосредственно в опалубке или же отдельно с последующей установкой в опалубку – последовательность шагов неизменна. Если части каркаса собираются отдельно, то их необходимо хорошо связать между собой непосредственно в опалубке.

Как правильно гнуть арматуру?

Правильность работы с инструментами, которые способны согнуть металлические основы для дальнейшего использования в процессе армирования, позволяет создавать правильные и надежные гнутые элементы костяка.

Чтобы согнуть металлический прут существует два способа:

• Горячая гибка – место сгиба нужно раскалить до 700-900 градусов при помощи паяльной лампы, после ударами кувалды или молотка согнуть до нужного угла.
• Холодная гибка – предполагает использование специального станка. Некоторые хлысты можно гнуть руками (до 8мм), либо при помощи рычага, но при этом нужно контролировать угол изгиба.

Раскрой

Если диаметр прутьев не превышает 12 мм, для резки применимы ножовка по металлу, либо ленточная пила. Если диаметр штырей больше 12 мм, лучше применять «болгарку» со специальной насадкой, предназначенной для «мягкой» стали.

Автоматический инструмент способствует ускорению строительно-монтажных работ, но требует аккуратной работы, чтобы избежать травматизма.

Расположение

Арматура должна отступать от края фундамента вовнутрь на 50-60 мм. Это предотвратит коррозию металла внутри фундамента и создаст защитный слой из бетона. Глубже делать не рекомендуется, так как остов перестанет выполнять свои функции и противостоять внешним воздействиям среды на бетон.

Для создания цельносвязанного каркаса необходимо соединять вертикальные и поперечные стержни одним хомутом.

Как правильно уложить продольную арматуру?

Продольная арматура должна обеспечивать равномерность распределение деформационных сил по всему фундаменту.

То есть она делает бетон работоспособным. В п. 7.3.6 СНиП 52-01-2003 указывается, что шаг между продольными армирующими прутами нужно рассчитывать исходя из их типа (стены, плиты перекрытия, балки, колонны), а также высоты и ширины поперечного сечения.

Но при этом расстояние между продольными прутками не должно быть более 400-500 мм. При укладке следует использовать целые хлысты без соединений, удлиненные на 1,5-2 метра для того, чтобы сделать загибы по углам. Это повысит их прочность.

Укладка поперечной

Правила поперечного армирования рассмотрены в п. 7.3.7 СНиП 52-01-2003. Вертикальная и поперечная арматура размещается с отступом до 300 мм друг от друга.

Но при этом это расстояние не должно быть меньше половины высоты основания. Она забирает на себя часть поперечной нагрузки, которая воздействует на бетон и предупреждает формирование наклонных трещин.

Процесс вязки

Для вязки существует специализированная «вязальная» проволока

Чтобы правильно выбрать необходимый материал, нужно обратить внимание на его состав

В состав вязальной проволоки входит низкоуглеродистая сталь. Отличается она белым цветом.

В процессе связывания достаточно приобрести проволоку диаметром от 1,0 до 1,4 мм. Если использовать минимальную толщину, то материал легко рвется. При использовании более толстой продукции в процессе монтажа будет сложно ее скручивать.

Для вязки двух элементов остова необходимо подготовить отрезы длиной 250-500мм, для соединения трех штырей нужны отрезы не менее 500мм. Отрезаемая длина зависит от диаметра связываемых материалов. При связывании нескольких элементов, вязальную проволоку следует складывать пополам.

Углы основания

Чтобы обеспечить гармоничный переход двух векторов разной нагрузки, нужно правильно произвести армирование углов. В этом случае применимы гнутые элементы.

При достаточной длине продольных стержней лучше будет завести хлысты за угол на 600-700мм. Цельные элементы значительно повысят прочность отдельных хомутов.

При этом шаг пояса из вертикальной и поперечной арматуры должен составлять ½ шага прямых участков ленточного фундамента.
