Алюминиевый и оцинкованный профиль для гипсокартона – размеры и виды.

Профиль для гипсокартона, изготавливается из разных металлов, рассмотрим самые распространённые виды: алюминиевый и оцинкованный, а также их характеристики.

Алюминиевый профиль и его особенности

Стоит такой профиль не дёшево, но у него отличная характеристика, поэтому высокая цена оправдана. Такие профили хороши для сооружения оконных рам или отделки бытовой техники. Например, если нужно сделать нишу для стиральной машинки в ванной. Отличается это изделие долгим сроком службы, прочностью и легкостью. Не утяжеляет всю конструкцию и очень просто монтируется. Пластичен и устойчив даже к низким температурам. Строители рекомендуют покупать именно алюминиевый профиль для обшивки стен и потолка.

Профили этого типа бывают как из холодного алюминия, так и из тёплого. Холодногнутый изготовлен из металла толщиной 4 миллиметра, при этом гнётся без нагрева. Различается по форме (П, Ш, Т, Н — образные). Выдерживает нагрузку до 1,5 кН на 1 метр стены.

Оцинкованный профиль

Оцинкованный профиль не уступает в цене алюминиевому. Применяется для сооружения основы каркаса, в помещениях повышенной влажности — на кухне или в ванной. Всё потому что, он устойчив к ржавчине и не требует дополнительной обработки антикоррозийными средствами. Как и алюминиевый, профиль лёгкий и мягкий, вкрутить в него саморезы не составит большого труда. Оцинковку используют также для создания дополнительных ребер жёсткости, если листы гипсокартона толще 12,5 миллиметров.

Существует ещё пластиковый профиль. Его назначение – это закрывать стыки гипсокартонных листов на внешних углах, придавая красивый вид отделке. А также, им прикрывают переход гипсокартона и другого материала, например, дерева.

Направляющий

Направляющий профиль (маркировка ПН) имеет сечение подобное стоечному, то есть со швеллером. Он используется в качестве основы для стоечного профиля.

К тому же его применяют для создания перемычек между профилями (к примеру, для крепежа дверных коробок в перегородках).

ПН 40-50 в разрезе

Характеристики

Спинка данного профиля оснащена двумя ребрами жесткости.

Существуют следующие разновидности:

Где первое значение – это ширина профиля, а второе спинки (по аналогии со стоечными образцами).

В спинках профиля имеются отверстия 8 мм диаметром, которые нужны для установки дюбелей, обеспечивающих крепление к основанию. Благодаря тому, что ширина полки данного профиля составляет 40 мм, существует возможность фиксировать листы ГКЛ прямо к ней.

Для создания наружных угловых стыков применяют угловые виды направляющих для гипсокартона (ПУ). Они призваны защищать торцы перегородок от различных механических повреждений в процессе эксплуатации.

Характеристики

Благодаря тому, что полки данного профиля расположены под взаимным углом 85 градусов, обеспечивается надежная фиксация к перегородкам. В полках направляющих сделаны отверстия диаметром 5 мм, которые заполняются шпатлевкой во время монтажа.

Схема крепления ПУ профиля

Для исполнения криволинейных конструкций из панелей ГКЛ применяется специальный арочный профиль. Он изготавливается из потолочного ППП 27-60, при этом радиус изгиба может достигать 500 мм.

Изготовление таких конструкций довольно сложный процесс, поэтому представляем вашему вниманию обучающее в конце данной статьи, которое призвано раскрыть все нюансы данной операции (см. также как сделать арку из гипсокартона .

Маячковый профиль используется в качестве опорной направляющей для дальнейшего оштукатуривания поверхности. Его длина может быть не более трех метров. Необходимость в таком профиле возникает во время отделки откосов и других поверхностей, которые требуют идеальной гладкости.

Совет: в случае необходимости можно соединить несколько элементов в один при помощи специальных крепежных изделий. Профили будут в дальнейшем заштукатурены, поэтому стыков видно не будет.

Применение

Безусловно, главное требование к любой поверхности – это гладкость

Особенно это касается откосов, ведь они в первую очередь привлекают внимание (см. также отделка откосов гипсокартоном своими руками )

Для того чтобы выровнять данные элементы требуется приложить массу усилий.

Вот такой нехитрый элемент способен значительно облегчить жизнь мастеру

Однако современные технологии позволили заметно ускорить данный процесс. В частности, был создан маячковый профиль, который избавляет человека от необходимости прилагать платонические усилия для оштукатуривания откосов. Он наносится на «проблемное» место, тем самым упрощая процесс выравнивания.

Особенности

Следует отметить несколько важнейших особенностей сего профиля:

• Данный профиль изготавливается из тонкой стали, на которую впоследствии наносят цинковое покрытие. Такая мера позволяет придать элементу высокую устойчивость ко многим негативным воздействиям окружающей среды.
• Благодаря химическим свойствам цинка, ПМ – профиль совершенно не «боится» щелочей и кислот. Столь чудесное свойство трудно переоценить, ведь современное строительство неразрывно связано с применением различных канцерогенных веществ, которые несут в себе серьезную разрушительную силу.
• В большинстве случаев данная разновидность направляющих выпускается длиной 3 метра. Однако многие современные производители позволяют своим клиентам приобретать изделия по индивидуальным заказам.

Маячковый профиль собственной персоной

Толщина данного профиля может варьироваться от 6 до 10 мм. Стоит понимать, что, чем она больше, тем выше жесткость элемента

Важно правильно оценить фронт работ, чтобы приобрести профиль требуемой жесткости (к примеру, для криволинейных поверхностей лучше использовать образцы с наименьшей толщиной)

По мнению многих специалистов, именно данную разновидность направляющих сложнее всего крепить. Поэтому перед началом работ нужно запастись лазерным уровнем, а главное терпением.

Про металлопрокат и металлические изделия

Металлические изделия имеют ведущее значение в строительстве и отделке гражданский зданий и промышленных объектов. Металлические изделия в отделке и ремонте помещений — это металлические профили для каркаса, а также металлопрокат в виде круглых и квадратных труб. Металлопрокат в строительстве более разнообразен. Это арматура, уголки, швеллера, металлическая проволока, различные листы, двутавровые балки. Перевозка металлопроката достаточно дорога и большой выбор металлопроката у продавца важен для сокращения расходов и комплексного комплектования объекта

Нужен металлопрокат обратите внимание на — оператора на рынке металлопроката в Днепровском регионе

Распространенные ошибки при установке профиля под ГКЛ

Монтировать подвесной потолок из листов гипсокартона по силам даже новичкам. Главное, соблюдать последовательность работ и не допускать ошибок, которые могут свести на нет все усилия. Самыми частыми из них являются:

• неверно выбран профиль. Например, для монтажа гипсокартонных перегородок использовался потолочный, а не несущий и направляющий элементы. Такая оплошность может привести к нарушению устойчивости конструкции;
• нарушение технологии установки каркаса. Это тоже распространенная ошибка у тех, кто решился заняться самостоятельным ремонтом. Прежде всего, это относится к профилю, применяемому для создания многоуровневых конструкций. В данной ситуации фиксацию всегда необходимо осуществлять на подвесы и устанавливать оцинкованный профиль гладкой стороной вниз, к которой далее будет крепиться подвесы. Пренебрежение этим правилом приведет к тому, что конструкция со временем потеряет устойчивость, начнет провисать, на ней появятся трещины;

• неправильная резка материала. Для того чтобы рез на изделиях был ровным, нельзя использовать болгарку (УШМ). От высокой скорости вращения режущего диска происходит сильный нагрев металла, вследствие чего оцинковка в месте реза сгорает, и попавшая влага на эту поверхность может стать причиной коррозии;
• разгибание стенок у профиля. Любые перемычки или ребра жесткости никогда нельзя многоразово сгибать и разгибать. Из-за такого грубого нарушения существенно ухудшается жесткость и целостность всей подвесной системы. Для того чтобы без проблем монтировать профиль, следует подобрать изделия необходимых параметров;
• отсутствие подвесов. Нередко монтаж профиля осуществляется прямо к потолочному основанию (из дерева или бетона), когда подвесы не применяются. В данном случае несущие элементы закреплены на направляющем профиле без дополнительного усиления. Такие ошибки также могут привести к образованию трещин на гипсокартонном потолке.

Чтобы быстро сделать ровную поверхность потолка, понадобится приобрести профиль и комплектующие, монтировать каркас, прикрутить листы ГКЛ и зашпаклевать покрытие. При этом необязательно нанимать профессиональных строителей, поскольку установить подвесной потолок из ГКЛ можно самостоятельно, не имея знаний и навыков в данной области.

Расчет профиля для работ

Лучше сделать схему, чтобы с точностью высчитать объем материала. На потолок профили устанавливают через 60 или 40 см, получается на лист г/картона 3 или четыре опорных прогона. Разница шага зависит от толщины металла.

Приблизительный стандарт потребности в материалах:

1. CD профиль. Для одноуровневой обрешетки берут 2,9 п. м. на 1 квадрат поверхности. Двухуровневый каркас потребует 3,2 п. м на 1 м2.
2. UD профиль считают по периметру стены для каркаса в один ярус. Значение умножают на два, при двухъярусном металлическом каркасе.
3. Перегородки. UW профиль для отдельных перегородок берут 0,7 п. м на квадрат каркаса, а CW считают по 2 п. м на один м2.
4. Усиленная обшивка стен на обрешетке. UW профиль рассчитывают по 1,1 п. м на квадрат стены, а CW берут по 2,0 п. м.

Направляющие на потолке и стенах

Для потолка длину направляющих рассчитывают так, чтобы их поставить сверху всех четырех стен. Если на потолке есть выступающие части, профиль монтируют вокруг них по окружности или в виде прямоугольника. На стенах направляющие планки дополнительно ставят вокруг оконных и дверных проемов, вентиляционных отдушин.

При монтаже отдельно стоящих перегородок направляющие полосы устанавливают по периметру будущей стены. Для этого их рассчитывают по длине перегородки, умножают на 2 (пол и потолок). Также учитывают, пересечение перегородки с существующей стеной (по высоте), где также монтируют направляющий профиль. Если перегородка устанавливается между двух стен, то учитывают направляющие с обеих сторон.

Ключевые разновидности гипсокартонных профилей

Итак, по своему предназначению все профили могут быть двух типов:

• стоечные;
• направляющие.

И представитель каждой из групп должны выполнять свою определенную функцию. Маркировка описываемых в статье элементов производится по технологии «Кнауф», все они изготавливаются в стандартных размерах:

• UD – это направляющие потолочные;
• CW – изделия перегородочные стоечные;
• UW – перегородочные направляющие;
• CD – потолочные стоечные.

Рисунок 1. 1 — UD; 2 — CD; 3 — CW; 4 — UW

Размеры и сечение данных элементов также бывают разные.

Разновидность №1. Стоечные потолочные профили

Многим известна неподверженность подвесных гипсокартонных потолков к механическим воздействиям. Но профили при этом должны быть не только легкими, но еще и прочными, дабы удерживать всю конструкцию вместе с ГКЛ (в противном случае все это может рухнуть на головы жильцов). Жесткость каркаса во многом обеспечивается ребрами CD-профилей.

Данные виды профилей по праву считаются наиболее востребованными. В большинстве случаев они применяются для отделочных/строительных работ. Ввиду стандартных размеров отходов после работы с этими элементами почти что нет. Нетрудно догадаться, что на эти профили припадает основная нагрузка всего сооружения. Благодаря им обеспечивается надежность и жесткость каркаса, а также качество фиксации гипсокартонных листов. Толщина таких профилей бывает разной, но тонкие изделия являются менее надежными, что очевидно, и нуждаются в большом числе крепежных элементов для монтажа (детальнее об этих элементах мы расскажем несколько позже).

Что касается длины CD-профилей, то она может составлять от 270 до 450 сантиметров. Но в реальности обычно используются элементы длиной 300 и 400 сантиметров с сечением 6х2,7 сантиметра.

Разновидность №2. Направляющие потолочные профили

Такие профили применяются при создании потолков, стен и различных коробов с целью укрепления. Изделия устанавливаются по периметру стен/потолков, еще в них вставляются профили стоечные.

Из направляющих потолочных элементов формируется своего рода основа для плоскости, которая впоследствии будет обшиваться гипсокартонными листами. Длина может составлять 300 или 400 сантиметров, в то время как сечение равно 2,8х2,7 сантиметра. Все элементы достаточно толстые (для потолков тонкие не применяются), благодаря чему обеспечивается надежность.  Оптимальный вариант и для сооружения стеновых каркасов.

Разновидность №3. Перегородочные профили для гипсокартона

Продолжаем рассматривать виды профиля для гипсокартона. Итак, если говорить о перегородочных изделиях, то таковых, по мнению специалистов, есть несколько разновидностей, а их использование, соответственно, зависит от будущей толщины конструкции из ГКЛ. Так, UW-профили (в соответствии все с той же маркировкой компании «Кнауф») применяются в перегородках в роли направляющих. Их длина варьируется в пределах 200-400 сантиметров, а ширина может составлять 4-15 сантиметров.

Также существуют стоечные изделия (или, другими словами,  CW-профили), которые выполняются с насечками, облегчающими укладку кабелей. Используются в гипсокартонных перегородочных конструкциях и являются несущими элементами всего каркаса.

Предназначаются такие элементы для применения в вертикальных конструкциях. Длина может составлять от 276 до 600 сантиметров, в то время как сечением бывает 5х5, 7,5х5 и 10х5 сантиметров. К слову, наибольшей популярностью пользуются профили, длина которых составляет 300 и 400 сантиметров.

Отдельная группа – угловые, маячковые и арочные изделия

Что касается арочных видов профилей гипсокартона, то они с отверстиями и надрезами, необходимыми для придания профилям гибкости. Если говорить о размерах, то они такие же, как у обычных элементов, в то время как показатель жесткости гораздо выше. Применяются арочные профили для того, чтобы получать дуги.

Касалось бы, ничего сложного в формировании дуг нет, однако в действительности это не так. Хотя опытные специалисты с легкостью со всем этим справляются.

А вот с помощью маячковых элементов выравниваются различные плоскости. Например, при оштукатуривании стен/потолков. Длина таких профилей составляет 300 сантиметров. Если вы планируете создать гладкую плоскость, то без такого элемента вам просто не обойтись (например, для создания откосов).

Наконец, есть еще угловые профили. Их используют, как можно догадаться из названия, для выравнивания/усиления углов (например, для защиты торцов перегородок). В каждом элементе имеются отверстия, диаметр которых составляет 0,5 сантиметра, необходимые для более качественного заполнения во время нанесения шпаклевочной смеси.

Характеристики профиля для гипсокартона

1. Металлический профиль для гипсокартона обладает высокими прочностными характеристиками и долговечностью. При производстве профиля в качестве исходного материала используется стальная лента, которая обеспечивает высокую жесткость строительного элемента. Получаемые конструкции из профиля способны выдерживать значительные нагрузки, например создаваемые осветительными приборами, навесной мебелью и т.п.
2. Профиль под гипсокартон возможно использовать в любых помещениях независимо от степени влажности, снаружи зданий/сооружений. Профиль имеет оцинкованную поверхность, которая позволяет надежно защитить поверхность профиля от возникновения очагов коррозии.
3. Профиль удобен в работе. Параметры различных видов профиля для гипсокартона позволяют быстро и просто осуществлять сборку каркаса. Профиль легко разрезается ножницами по металлу до требуемой длины.
4. Профиль для гипсокартона позволяет создавать любые, даже технически-сложные конструкции.
5. Небольшой вес. Профиль для гипсокартона не создает нагрузки на несущие конструкции, базовые основания. Удобен в транспортировке, складировании, хранении, погрузке-разгрузке, подъеме на этаж и в монтаже.
6. Профиль является экологически чистым и безопасным материалом, который соответствует действующим санитарно-гигиеническим нормативам.

Какими могут быть гипсокартонные профили.

В 1980 году, у одного владельца бумажной фабрики по имени Остюг Сэккетт, родилась идея создания нового строительного материала из гипса. Сначала гипсокартонными листами заменяли фанеру и ДСП в небольших домах. Тогда-то и открылись интересные свойства этого материала. Стыки гладкого и ровного картона очень легко заделать так, что при покраске или иных видах отделки, они будут совершенно незаметны. Ломать размеченный лист, вместо распиливания — гораздо легче. Неизменность размеров исключает трещины в соединениях… Гипсокартон зарекомендовал себя на строительном рынке давно и остался неотъемлемой частью ремонта до сегодняшнего дня.

Та, или иная конструкция из гипсокартона, обязательно держится на каркасе из крепких и стабильных деталей. Это направляющие и профили разнообразные по форме, которые соединяются между собой при помощи специальных крепежей. Они различаются по назначению и применению, а ещё по размерам и качеству

Очень важно сделать правильный выбор при покупке, от этого будет зависеть результат работы. Ведь, если взять плохой или просто не подходящий для определённого вида работ профиль – конструкцию в итоге придется переделывать

Например, искривится или «пойдет» в сторону лист на перегородке, станут видны зазоры в местах соединения, или на самой стене появится заметная «волна». Чтобы не допускать ошибок при ремонте и строительстве, нужно хорошо изучить виды и размеры профилей для гипсокартона. Узнать, какой именно материал нужен, для сооружения определённой конструкции.

Типы профилей для гипсокартона

Классификация металлических профилей для монтажа гипсокартона может основываться на их функциональном назначении, конструктивных особенностях и области применения.

В зависимости от места применения различаются профили:

Кроме того, в классификации профилей для ГКЛ существуют разновидности:

• Профиль для обшивки плоскости
• Профиль для устройства перегородочных конструкций

Разновидности профилей для гипсокартона в зависимости от формы бывают:

В качестве материала при производстве металлопрофиля для гипсокартона используется сталь, и обычно — оцинкованная. При разных функциональных назначениях профиля может использоваться тонколистовая или толстолистовая оцинковка.

Более подробное описание профилей дает представление о назначении этих конструктивных элементов гипсокартонных систем.

Профили для создания основного каркаса

В этой роли применяются:

• Направляющие профили с маркировкой UD. Такие профили используются при формировании каркаса будущей гипсокартонной конструкции. Так как на этом профиле крепится вся система, включающая перегородки и сам гипсокартон, то он производится из толстой марки стали. Этот тип профиля задает параметры будущего периметра всей конструкции
• Несущие профили с маркировкой CD. Этот тип профиля крепится непосредственно уже на профили каркаса UD, и выполняют в соответствии со своим названием несущую функцию. Поскольку на них также крепятся листы гипсокартона, то они должны быть изготовлены из толстолистовой оцинкованной стали
• Арочные профили. По технологическим особенностям этот тип профиля идентичен двум предыдущим видам, однако он имеет усиленную перфорацию с наличием множества отверстий и разрезов. Это дает возможность изгибать его в нужном направлении, формируя каркас сложных конфигураций

Профили для перегородок

Здесь также разработана идентичная классификация, включающая

• Профили направляющие с маркировкой UW. предназначенные для создания обшивки конструкции. С их использованием устанавливается конфигурация и периметр простенка
• Стоечный профиль с маркировкой CW – элемент для придания жесткости всей конструкции. Листы гипсокартона на него можно монтировать с обеих сторон

Размеры профилей разных категорий

Поскольку каждый тип профиля имеет собственное функциональное назначение, то и размеры, а также форма профилей тоже отличается.

• Так, например, направляющие профили маркировки UD имеют размеры 0,25-0,28х300 — 400 см. толщина стенки профиля составляет 0,5-0,7 мм
• Несущие профили CD имеют габариты 0.25-0.28х300 см, а также 0,28х400 см. в обоих случаях высота полки составляет 0,5-0,6 мм

Вес несущих и направляющих профилей для каркаса составляет при длине 3 м 1,2-1,8 кг, а при длине 4 м 1,6-2,4 кг, что зависит от толщины стали.

Профили для перегородок обычно более широкие. Их размеры следующие:

• Профили марки UW могут иметь ширину 50,75,100 мм. Длина таких профилей 3000 мм или 4000 мм. Масса каждого профиля достигает 2,19-3,88 кг в зависимости от остальных габаритных показателей
• Стоечные профили CW в зависимости от назначения имеют размеры:
  • 48,8х3000х50
  • 73,8х3000х50
  • 98,8х3000х50

Также могут выпускаться профили этого типа с длиной 4000 мм и теми же параметрами ширины и высоты полки. Во всех случаях толщина металла не менее 0,5-,6 мм.

Размеры разных видов профилей для гипсокартона

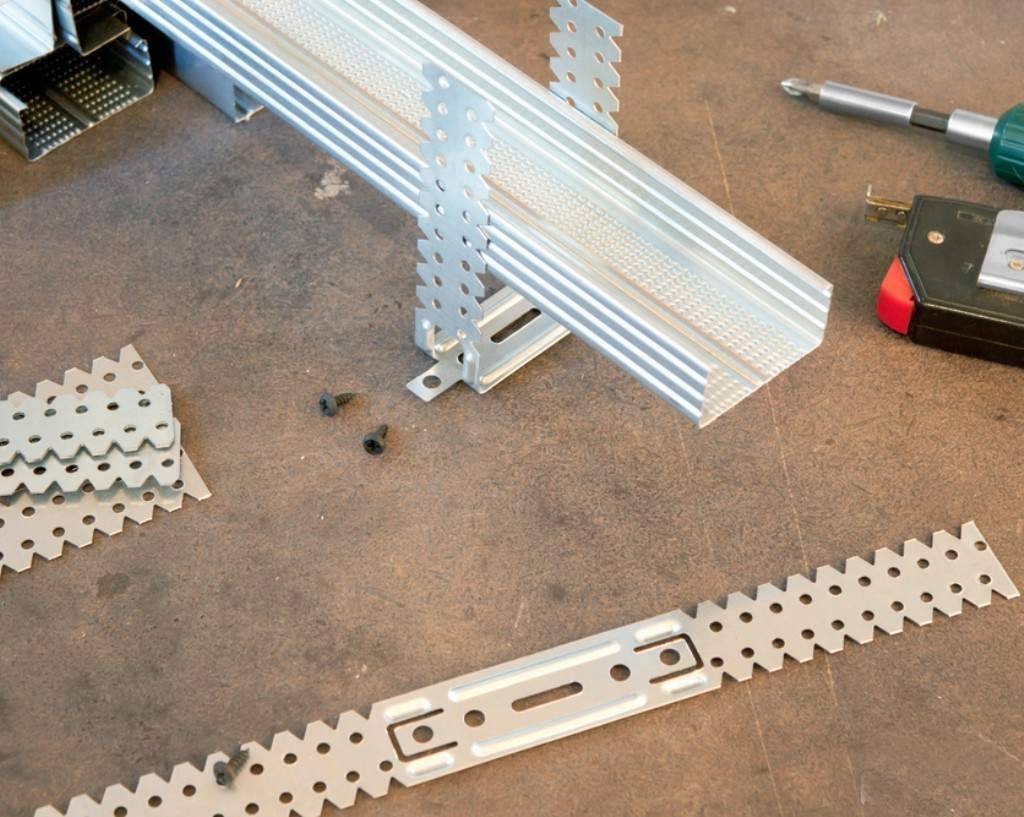

Крепеж для ГКЛ и для профиля гипсокартона

Гипсокартон является очень распространенным строительным материалом. Им обшивают стены и потолки, делают из него перегородки, всевозможные ниши, арки и другие элементы декора. Для того чтобы обеспечить удобство и качество монтажных работ, требуется правильно выбрать крепеж для гипсокартона.

Все крепежные элементы, использующиеся при работе с гипсокартоном, можно разделить на три группы:

• Использующиеся для крепления ГКЛ к каркасу, который может быть выполнен из дерева или из металлического профиля.
• Необходимые для крепления частей каркаса к стенам или потолку.
• Применяемые для фиксации на гипсокартоне различных предметов: элементов отделки, светильников и других деталей интерьера.

Разметка помещения

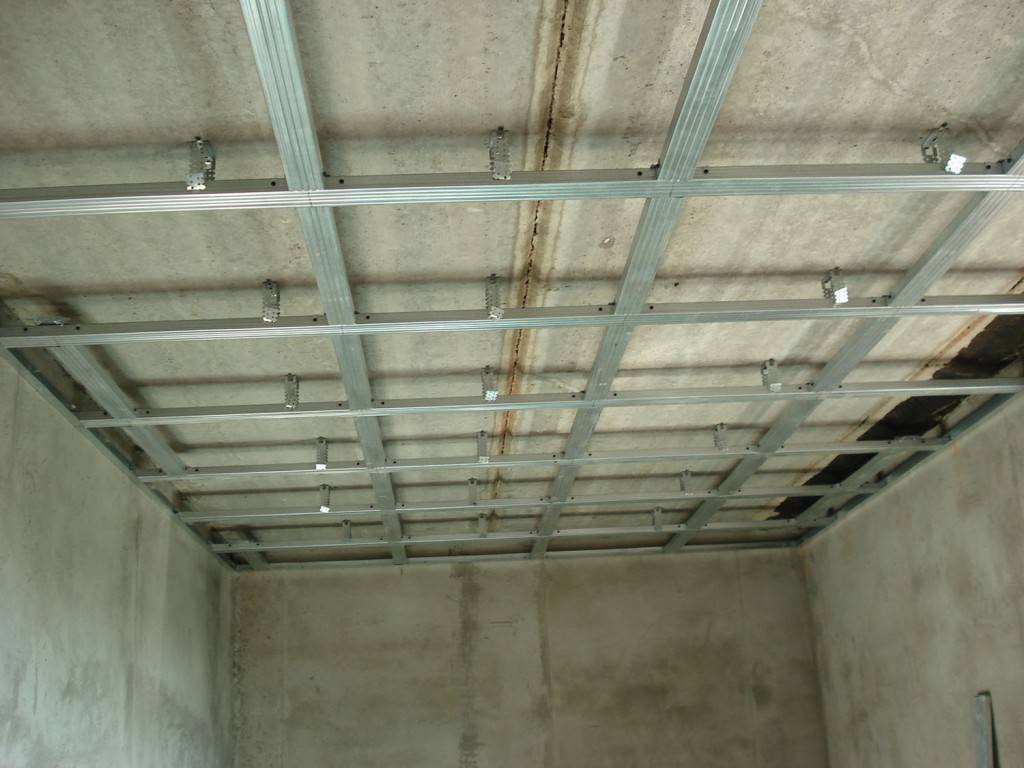

Пример разметки каркаса потолка под гипсокартон.

Перед тем как установить профиль для гипсокартона, нужно выполнить разметку, ее начинают с любого верхнего угла. С помощью водяного уровня проводим выравнивание верхней части помещения, ставя маркером отметки в каждом углу. Затем, используя разметочный шнур, проводим отбивку линии крепления потолочного направляющего профиля по всей длине потолка. Используя перфоратор, проделываем отверстия в стене по месту крепления конструкции с частотой в 500 мм, после этого закрепляем направляющие с помощью стеновых дюбелей, забивая их строительным молотком. В установленные направляющие монтируем потолочные профили. Закрепляют с каждой стороны потолочный (CD) с направляющим профилем пресс-шайбой, используя шуруповерт. Монтаж каждого следующего CD проводится на расстоянии 600 мм. Прямой подвес крепится к потолку двумя дюбелями по бетону, а к CD — двумя или четырьмя пресс-шайбами с буром.

Для большей жесткости каркаса необходимо соединить между собой CD через 500 мм, используя заготовки длиной 600 мм и соединитель-краб, применение которого даст возможность без опаски монтировать к нему осветительные приборы и применять при строительстве потолка стеновой гипсокартон, при монтаже и последующей обработке меньше поддающийся деформации. Необходимо отметить, что высота, на которую опускается каркас потолка, зависит от длины прямого подвеса и не должна быть маленькой, потому что, как правило, под каркас монтируется минеральная вата для утепления, провода для освещения, коммуникации для кухни.

Профили для основного каркаса

В целях формирования каркаса для последующей обшивки гипсокартоном используют следующие виды профиля:

Направляющие, маркировка которых обозначается буквами UD, традиционно производятся из толстолистового стального проката, чтобы выдержать определенную нагрузку от листов гипсокартона, готовый каркас из профилей определяет габариты и очертания окончательного варианта конфигурации помещения.

Несущие, маркировка обозначается как CD, фиксируются к металлопрофилю основного каркаса с маркировкой UD и предназначаются для выполнения несущей функции. Изготавливаются из такой же стали, как и UD.

Арочные (гибкие), оснащены усиленной перфорацией из большого количеств прорезей и отверстий, что способствует его изгибу в разных направлениях и под разным углом при обустройстве разнообразных конфигураций. Например, арочных сводов или многоуровневых потолочных систем.

Угловые, также оснащены перфорацией и усиливают прочность наружных углов стен, дверей или окон.

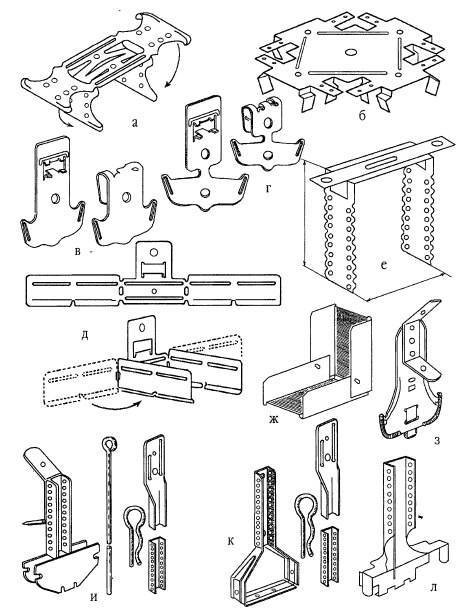

Крепежная фурнитура

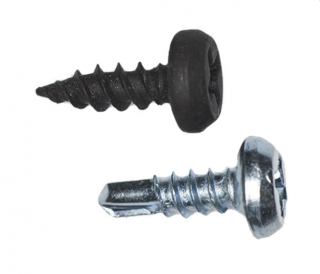

Саморезы «блошка»

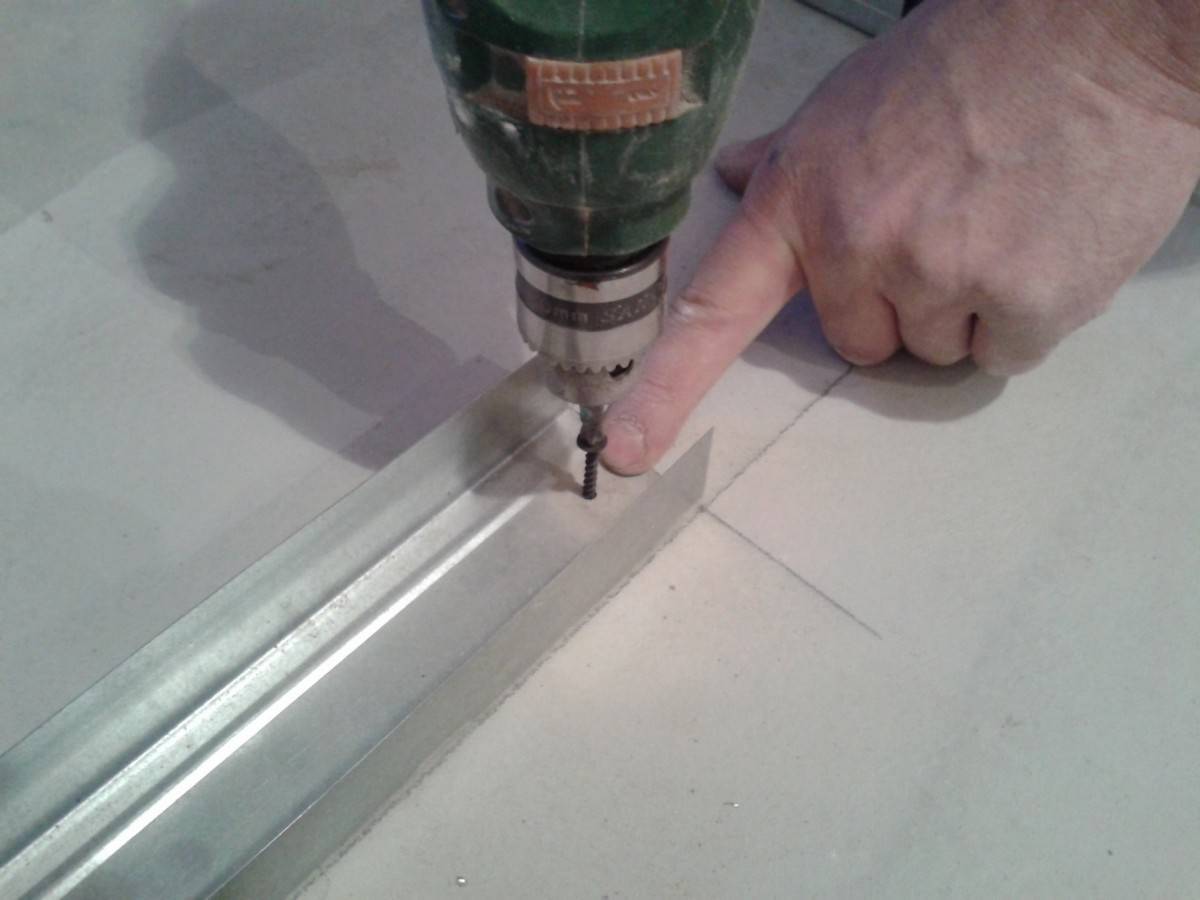

Для фиксации стоек и направляющих друг к другу, установки листов требуются метизы определенного вида. Металлические детали крепят между собой саморезом «блошка» или «клоп». Эти метизы длиной 11 и 16 мм имеют выпуклую шляпку и самонарезающую резьбу. Удобны тем, что не нужно предварительно просверливать отверстие.

Другие виды крепежа:

1. Саморезы по металлу с мелкой резьбой длиной 25 мм. Их применяют для монтажа листов г/картона к металлической поверхности. Длину 45 – 60 мм берут, если одновременно устанавливают 2 листа.
2. Саморезы, имеющие дополнительную пресс-шайбу. Выпускают прокалывающие и сверлящего вида, применяют для любых сочетаний материалов.
3. Потолочный клин-анкер. Ставят при фиксации подвесов анкерного типа.

Пластиковые дюбели с забивным или закручивающимся саморезом (берут длину 25 – 40 мм) используют для фиксации в плиту перекрытия или стену.

Величайший ассортимент

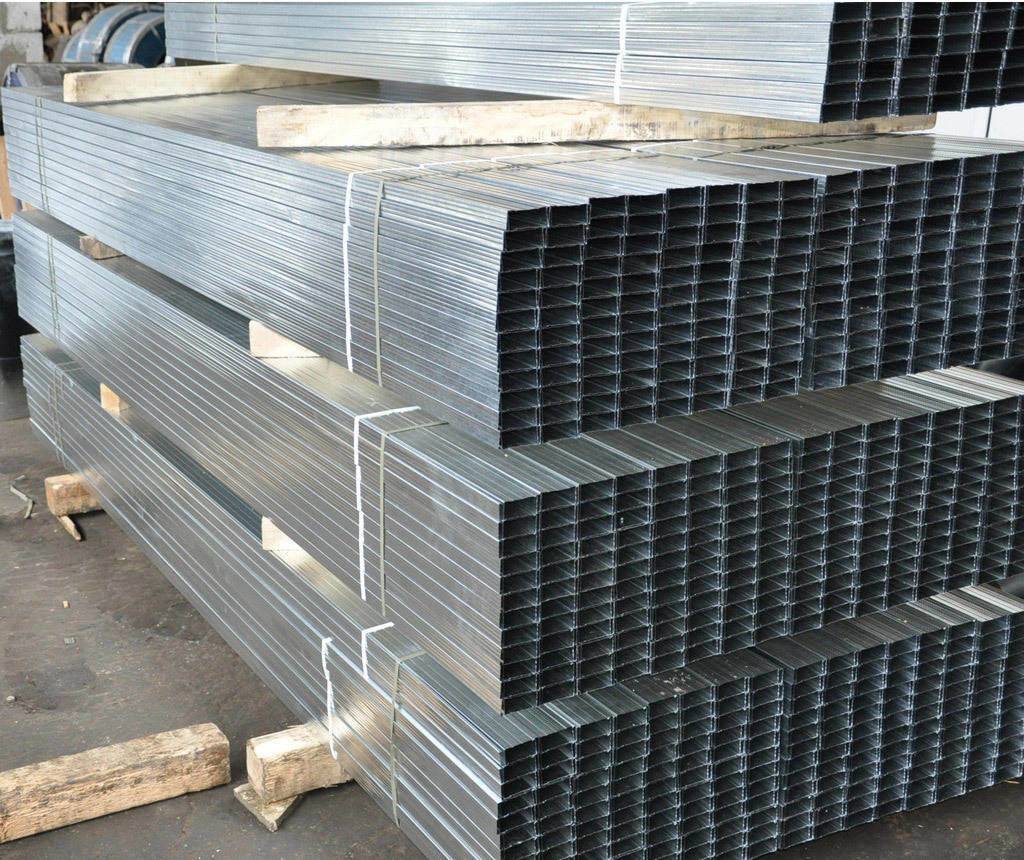

На современном строительном рынке профиль для гипсокартона может быть самым разнообразным. Здесь выбор необходимо делать на основании требований монтируемой конструкции. Так как для перегородки, потолка или арки нужны совсем разные профиля.
Профиля для гипсокартона отличаются по следующим параметрам:

• предназначению;
• внешнему виду;
• размеры (толщина).

Выбор нужного профиля требует учитывать все эти параметры. Только тогда вы все сделаете правильно и купите только необходимые каркасные элементы.
Также профиля для формирования каркаса под конструкцию из гипсокартона бывают следующих видов:

• направляющий для применения на потолке ПНП/UD;
• потолочный профиль ПП/CD;
• стоечный профиль ПС/CW;
• направляющий профиль ПН/UW.
• угловой профиль. Используется при создании арки или фигурной перегородки.
• маячковый профиль. Применяется для выставления по уровню поверхности с целью создания ровной стены.

Первые четыре вида являются основными, а остальные – вспомогательными.
Как видим, выбор достаточно велик. Поэтому перед тем как идти в магазин за покупной, необходимо четко знать, какой профиль вам будет нужен в каждой конкретной ситуации.
Выбирать нужно только те виды каркасных элементов, которые вам точно понадобятся. Так вы сэкономите деньги и значительно упростите себе задачу по монтажу перегородки, арки или любой другой конструкции.

Для человека, который решил сделать всего лишь перегородки или другие конструкции из гипсокартона, аббревиатуры профилей не говорят ничего, в отличие от специалистов строительного дела. Правильно выбрать нужный профиль без помощи продавцов возможно только при понимании значений этих символов. Рассмотрим самые встречаемые из них:

CB-50

• ПП60 или CD-60 – это профиль для потолка. Наиболее популярный вид каркасного элемента. Представляет собой основу любой потолочной обрешетки. Также используется при конструировании разнообразных встроенных конструкций и перегородки. Из него можно сформировать изгибы и фигуры, поэтому он считается отличной заменой арочному профилю, который стоит гораздо дороже. Считается универсальным;
• ПН27 или UD-27 – потолочный направляющий профиль. Также широко используется в строительстве. Обладает прекрасными гнущимися свойствами;
• CW-50 – стоечный основной элемент. Используется для монтажа легких конструкций. Также с его помощью можно собирать перегородки. На практике используется редко, так как требует частого шага при креплении;
• CW-75 и CW-100 – по сути напоминают CW-50. Более качественный CW-100. Используются гораздо чаще, чем предыдущий вариант. Как правило, из него строят перегородки;
• UW-50 – представляет собой направляющий элемент, применяемый для CW-75 и CW-100. Используется для выставления стоечных профилей в одной плоскости. Является основой для каркаса при обшивке стен гипсокартонными листами.

Зная расшифровку этих аббревиатур, вы будете точно знать, какой тип профиля необходим в каждой конкретной ситуации при работе с гипсокартоном.

Профиль для гипсокартона: размеры, виды, назначение

Для создания каркасов

• Направляющий. Обозначается как ПН (UD) (расшифровка — профиль направляющий). В сечении П-образный, с гладкими боковыми стенками. Используется как основа-опора для стоек и перемычек. Крепится по периметру конструкции, в него потом устанавливаются все остальные элементы системы.
• Размеры:
  • 28*27 мм;
  • 50*40 мм;
  • 65*40 мм;
  • 75*40 мм;
  • 100*40 мм

Направляющий профиль для гипоскартона отличить можно по гладким полочкам

• Стоечный. Обозначается ПС (CD) — профиль стоечный. Вставляется в направляющие, к нему и крепятся ГКЛ. Соответственно, несет основную нагрузку и должен иметь высокую жесткость. Имеет П-образное строение с дополнительными полочками и ребрами жесткости, которые и придают ему большую жесткость. Размеры:
  • 50*50 мм;
  • 65*50 мм;
  • 75*50 мм;
  • 100*50 мм.
• Стоечный профиль для гипоскартона имеет дополнительные ребра жесткости и полочки
• Потолочный. Обозначается ПП и ППН. Соответственно — направляющий и несущий потолочный профиль. Потолочный направляющий имеет сечение в виде буквы «П», имеет меньшее сечение чем стеновой. Потолочный несущий профиль — имеет полки и ребра жесткости, но отличается полочками меньшей высоты. Меньшая высота, чтобы меньше «отбирать» высоты у помещения и что потолочный гипсокартон имеет меньшую толщину, создает меньшую нагрузку на каркас.
  • 60*27 мм — ПП;
  • 28*27 мм — ППН.
  • Потолочный профиль тоже бывает направляющий и несущий. Отличаются меньшими размерами (по сравнению со стеновыми)
• Арочный. Имеет сложное строение — с разрезами на боковых гранях для повышенной гибкости. Необходим для создания изогнутых поверхностей.

Это все виды профилей для гпсокартона, которые используются для сооружения каркаса. Из направляющих ПН собирают «раму», в них вставляют стойки из ПС, которые затем соединяются перемычками (обычно из ПН) — для большей жесткости конструкции.

Особенности проведения работ по возведению каркаса

Настало время практической части строительства, которая предусматривает на деле использование металлических профилей.

Здесь тоже есть нюансы:

1. Характеристики всех изделий должны соответствовать эксплуатационным особенностям помещения.
2. Характер монтажа ГКЛ определяется еще на этапе проектирования конструкции.
3. Ни в коем случае не допускается навешивание тяжелых полок и шкафов на гипсокартонную конструкцию. ГКЛ – хрупкий материал.
4. В процессе работы обязательно следите за соблюдением всех параметров, отступов, размеров. Нельзя забывать об усилении каркаса.
5. Не допускается проведение работ в помещении, где температура ниже 10 градусов по Цельсию.

На первичном этапе выполняется разметка для будущей конструкции. Для этого понадобится трассировочный шнур. С его помощью намечают ось на полу.

Каркас из профилей

Не забудьте определить зону расположения проема под дверь, если ее установка предполагается.

Отвес и длинный шнур помогут перенести намеченную ось на плоскость стен и потолка. Далее выполняется монтажная установка основания.

Подробную технологию возведения металлической каркасной основы под гипсокартонную перегородку вы увидите на видео ниже.

Гипсокартонные перегородки устанавливают и на каркасную основу, выполненную из дерева. Но металлические детали более просты в обращении. Они прочнее и долговечнее, не так уязвимы перед воздействием влажности и температуры.

В процессе строительства каркаса рекомендуется использовать уплотнительную ленту, которая повысит звукоизоляционный показатель перегородки.

Иногда стоечные ленты изгибаются после установки. Чтобы избежать подобной проблемы, сначала ввинчивайте шурупы в зоне спинки профиля, а уж потом у наружной канавки.

Могут ли завестись грызуны в базальтовой вате? Методы борьбы с грызунами Характеристика клея Момент Столяр, область применения, состав Область применения клея Супер Момент, правила работы с клеевым составом

Сейчас делают достойную пену российские производители, Кудо, Проффлекс, Технониколь, В Волгограде за российской пеной около 70% рынка на 2017г

В первом видео профиля недостаточного качества, во втором очень хочется посмотреть как будут устанавливаться соединители одноуровневые.

Вот решил кухню покрасить водоэмульсионной краской. Очень много разных цветов, никак не могу сделать свой выбор. Как бы узнать: как…

Минеральная вата сама по себе очень как утеплитель запрещена при строительстве объектов, связанных с пищевыми продуктами. Утеплитель очень плохой, боится…

Каталог нормативных документов Самые популярные ГОСТы и строительные нормы

Есть вопросы?Задайте их эксперту

Небольшое описание раздела с вопросами и ответами. На прау предложений для примера
