Высота цоколя фундамента частного дома: что это такое, требования по нормам СНиП, какой должен быть минимальный и оптимальный размер от земли, как определяется?

Как тип цоколя влияет на высоту

В зависимости от выбранной разновидности цоколя определяется его оптимальная высота. Так, для строительных конструкций с подвальным помещением обязательно сооружать выступающую цокольную часть. Ее высота должна быть максимальной, так как чем она больше, тем лучше тепло- и гидроизоляция подвала.

Для остальных типов зданий, где есть возможность, лучше всего делать западающую цокольную часть. Она более защищена от влияния осадков. К тому же ее можно делать минимальной, что существенно сокращает затраты. При западающем цоколе, чем он меньше, тем лучше защищен от негативного влияния.

Свойства фундамента с высокой надземной частью

Высота фундамента дома влияет на внешний вид здания, позволяет устроить в цокольном этаже разводку инженерных коммуникаций, удобных в обслуживании, а также дает возможность защитить конструкции дома от неблагоприятных климатических воздействий, влаги и перепадов температур.

Свойства влияющие на конструктивные и теплотехнические характеристики

Для чего нужно осуществлять увеличение высоты фундамента над уровнем земли можно понять, изучив следующие моменты:

Основной несущий конструктив дома, поднятый над уровнем земли за счет увеличения его вертикального размера, будет являться цоколем здания. В данном случае он будет представлять однородную конструкцию без разделительного шва, какой выполняется с горизонтальной гидроизоляцией в случае отдельного устройства цоколя и фундамента.
Дом, имеющий высокий ленточный остов, получает дополнительные гарантии по защите от вредного воздействия воды на конструкции. Для этого высота фундамента дома должна быть определена из расчета превышения верхнего среза конструкции над уровнем самого высокого возможного уровня снега с учетом наиболее снежных зим. Но независимо от этого высота его должна быть не менее 30 см.
Если надземная часть фундамента дома является стеной подвала, то ее высота определяется с учетом заложенных в проектной документации конструктивных решений, влияющих на ее увеличение.

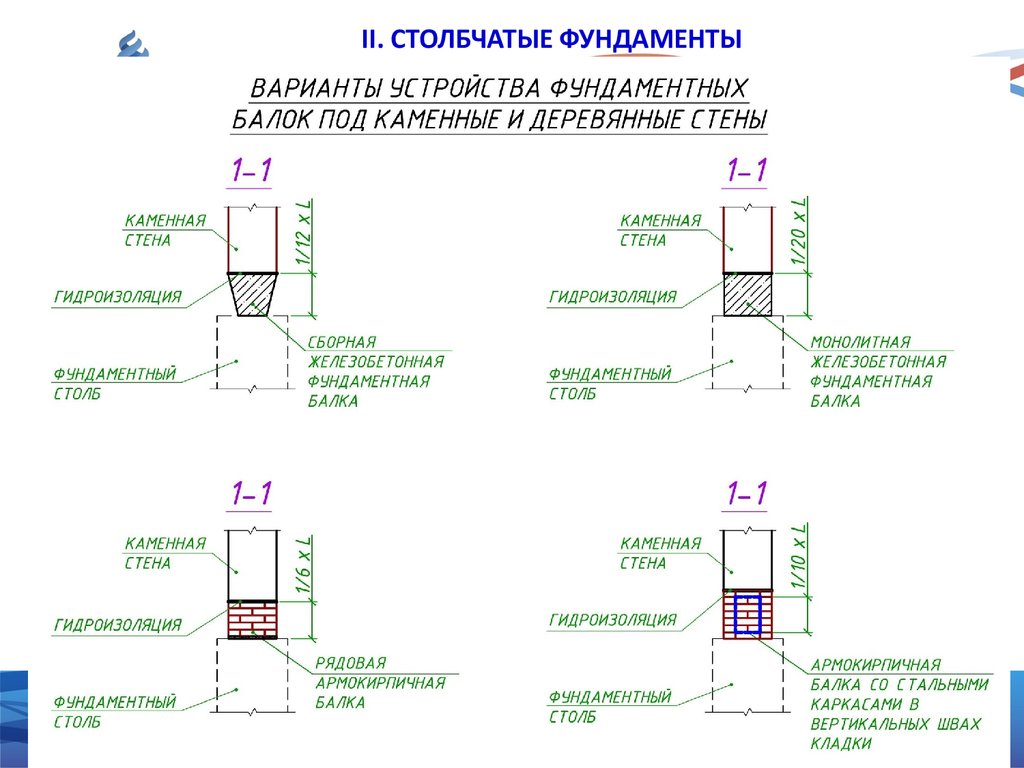

При устройстве столбчатого фундамента и ростверка с использованием свай помимо возвышения над поверхностью земли верхней части нижняя грань, опирающаяся на сваи или на фундаментные столбы, также должна быть выше уровня земли на 20-30 см. Это защитит фундаментные балки и свайные ростверки от возможных подвижек пучинистого грунта в периоды его попеременного замораживания и оттаивания.
Высота конструкции над уровнем земли, посчитанная с определенным запасом, во время проектирования будет компенсировать возможные усадки основания.

Свойства, отражающиеся на эксплуатационных качествах

Если дом выполнен из конструкций, особенно подверженных негативному влиянию влаги и других воздействий окружающей среды, например, древесины, то высокая конструкция остова создаст дополнительные условия для защиты материала от контакта с водой и для проветривания, что обеспечит создание благоприятных условий для правильной эксплуатации здания.

Высота цоколя при возведении строений с цокольным этажом либо подвалом

Строения с эксплуатируемыми подвальными помещениями получили наиболее широкое распространение в частном домостроении. Рациональность такого решения обусловлена возможностью использовать эту часть строения как под хозяйственные нужды, размещая в цокольном этаже прачечную, кладовую, котельную, погреб, так и для расширения жилого пространства, обустраивая рабочий кабинет, спальню, спортзал и так далее.

Иногда оба эти назначения совмещают. Все зависит от предполагаемой площади застройки. Главное, что такой подход экономически выгодней, чем надстройка дополнительного этажа над уровнем земли. Общая высота цоколя здесь гораздо больше, нежели в строениях без используемого подвала. Она, согласно СНиП, равна как минимум 250 см.

Величина, на которую цоколь будет возвышаться над уровнем земли, зависит от назначения подвала. Если его предполагается использовать в качестве хозяйственного помещения, допускается брать минимальный предел. На цокольном этаже под жилые комнаты экономить нельзя, поэтому к рекомендуемой высоте обязательно добавляют небольшой запас.

Критерии выбора

В смете строительства высота фундамента будет напрямую влиять на стоимость работ. Поэтому необходимо выбирать разумный баланс между минимально необходимым подъемом над уровнем почвы и желаемым размером цоколя, крыльца и сопутствующих конструкций.

Опорная площадь основания в большей степени зависит от веса здания, в то же время уровень фундамента над землей определяет необходимость защиты от условий внешней среды (потери тепла, препятствие проникновению влаги через полы).

Для каждого случая потребуется выполнять расчет, в котором высота фундамента ленточного типа существенно повлияет и на общую массу строения. А вот высоту свайного фундамента над землей (например, для бани) можно выбирать, исходя больше из рельефа местности, высоты снежного покрова и удобства эксплуатации.

Разные потребности в схеме утепления МЗЛФ, определяемые тем, насколько их верхняя отметка выше грунта, показаны на схеме:

В случаях, когда основание является не только опорой, но и пространством для технических, бытовых помещений, погреба или гаража, должен быть выполнен квалифицированный проектный расчет с учетом вентиляции, гидроизоляции и утепления всех отделений, расположенных в цоколе.

Большая высота

Общая высота опор состоит из 2 составляющих: надземной и подземной части. Обычно большая часть для устойчивости располагается ниже поверхности земли. Если проектом заложен высокий цоколь, его надземный размер не может быть больше ½ суммарного значения.

Ограничением по нижней отметке может послужить высокий уровень грунтовых вод. Если УГВ на участке находится ниже, чем 2,5 м, то фундамент позволит сразу расположить в его подземной части помещение высотой от 1,7 м до 1,9 м, без выхода над землей высокого цоколя. Нужно соблюсти расстояние 0,5 м до уровня максимального сезонного подъема воды в почве. Полезное использование внутреннего объема фундаментной конструкции значительно увеличивает масштаб земляных работ, так как нужно выбрать весь грунт в котловане и углубиться до твердых несущих пород.

Проведение работ своими руками при устройстве заглубленного фундамента видно на этом фото:

Все требования, которым должен соответствовать высокий фундамент, изложены в СНиП 3.03.01-87, СНиП 3.04.01-87.

Минимальный габарит

Обеспечить защиту стен дома от воздействия осадков и почвенной влаги, пучинистого движения почвы, нужно созданием разрыва между венцом дома и землей. Именно этой цели отвечает высота фундамента над грунтом, которая принимается не меньше 0,2 м для МЗЛФ и столбчатых опор.

Если участок имеет уклон, то это расстояние в разных местах может иметь большую величину.

В проект, исходя из инженерно – геологических изысканий, закладывается возможность того, насколько здание может дать последующую усадку.

Такой подход особенно актуален для построек из дерева – сруба дачи, бани. В этой ситуации обычно предусматривают устройство достаточно высокого основания на винтовых сваях или столбчатых опорах буронабивного типа.

Легкие временные постройки достаточно установить на подкладки из блоков, чтобы создать воздушный зазор между землей и низом деревянной конструкции, как на этом фото:

Для зданий специального назначения минимальная высота обуславливается поведенными коммуникациями и лазами для осмотра и чистки подпола.

Например, поднятие над уровнем грунта бани дает возможность не только разорвать связь с перемерзающей почвой и ливневыми потоками, но и добиться естественного стока использованной воды через щели полу.

Необходимую вентиляцию и доступ в подполье для уборки обеспечивают свайным фундаментом, имеющим высоту от нулевой отметки не меньше 0,5 м.

Стандартная высота

В обычном загородном доме цоколь должен возвышаться над землей примерно на 30-40 см. Если здание построено из дерева, то высоту лучше взять побольше (около 60-80 см). Если в загородном доме предусмотрено наличие подземного этажа, то показатели высоты могут достигать и 1.5-2 метров.

При определении высоты цоколя требуется принимать во внимание погодные условия на местности: температура внутри помещения и на улице зимой, уровень снега, обилие осадков, вероятность подтопления, уровень грунтовых вод. Непрофессионалу достаточно сложно учитывать все эти факторы. Поэтому, если даже дом вы строите самостоятельно, за правильными расчетами лучше всего обратиться к специалистам

Единовременные незначительные затраты на этом этапе помогут избежать в дальнейшем серьезных денежных потерь на ремонт и переоборудование конструкции

Поэтому, если даже дом вы строите самостоятельно, за правильными расчетами лучше всего обратиться к специалистам. Единовременные незначительные затраты на этом этапе помогут избежать в дальнейшем серьезных денежных потерь на ремонт и переоборудование конструкции.

Типовые размеры и схема устройства ленточного монолитного основания.

Чтобы наглядно понять, в чем заключается смысл определенной высоты цоколя, необходимо рассмотреть несколько основных функций, выполняемых данной частью здания:

Цоколь предотвращает намокание внутренних конструкций дома.
С помощью цоколя обеспечивается защита отделочных материалов здания (например, пластиковых панелей) от загрязнений.
Происходит компенсация усадки грунта, наблюдаемой из-за воздействия веса конструкции дома.
Если для строительства дома использовался ленточный или столбчатый фундамент, то расстояние от грунта до пола повлияет на длительность эксплуатации перекрытия, которое зачастую делается деревянным. Помимо этого, от данного показателя будут зависеть теплоизоляционные характеристики подпола.
Цоколь помогает качественно вентилировать подпол.
Помимо всего прочего, цоколь – это архитектурное решение, оказывающее влияние на общее визуальное впечатление от здания.

Специалисты особое внимание рекомендуют уделять высоте цоколя в деревянных строениях, потому что при гниении нижних венцов становится очень сложно проводить какие-либо ремонтные работы. Именно поэтому застройщики стремятся к тому, чтобы снизить вероятность гниения древесины за счет увеличения высоты цоколя. А вот при самостоятельном строительстве хозяева зачастую наоборот, уменьшают высоту цокольной части, стремясь сделать экстерьер дома более эстетичным

Таким образом, они допускают серьезную ошибку

А вот при самостоятельном строительстве хозяева зачастую наоборот, уменьшают высоту цокольной части, стремясь сделать экстерьер дома более эстетичным. Таким образом, они допускают серьезную ошибку.

Нужен ли дому цоколь?

Цоколь — это надземная часть фундамента. Это довольно сложный узел, где сходятся и примыкают друг к другу вертикальные (цоколь, стены) и горизонтальные (полы и перекрытия) конструкции дома.

Правильное устройство, гидроизоляция и утепление цоколя — необходимые условия для строительства долговечного, экономного и теплосберегающего дома.

Ниже на рисунке наглядно видно, что будет, если у дома очень низкий цоколь.

Цоколь высотой не менее 20 см. защищает стены от влаги (на рисунке слева) Низкий цоколь и отсутствие цоколя приводит к увлажнению стены дома (на рисунке в центре и справа)

Высота цоколя частного дома должна быть не менее 20 см. При низком цоколе велик риск увлажнения стены дома. Стены будут увлажняться от брызг при ударе капель дождя о землю, при таянии сугробов снега, или от капиллярного подсоса влаги непосредственно из грунта.

Сырые стены теряют теплосберегающие свойства. Вода, замерзающая в стенах, постепенно их разрушает. На отделке стен снаружи и внутри дома появляется грязь, сырость, грибок и плесень.

В районах с высоким снежным покровом высоту цоколя лучше делать не ниже уровня устойчивого снежного покрова

Особенно это правило важно выполнять для домов с деревянными стенами

Для защиты стен дома от влаги, исходящей от земли, создают два рубежа обороны:

- Увеличивают высоту цоколя, чтобы как можно дальше удалить стены дома от земли — источника влаги.
- Устраивают гидроизоляцию стен дома и цоколя в опасной зоне воздействия влаги.

Высокий цоколь увеличивает стоимость строительства дома. Поэтому, в зависимости от конструкции стен и фундамента дома, стараются найти разумный компромисс между размерами цоколя и уровнем гидроизоляции.

Обязательно устраивают между цоколем и стеной дома горизонтальный слой рулонной гидроизоляции.

В некоторых случаях, которые рассмотрены ниже, необходимо делать дополнительную гидроизоляцию стен дома.

Для частного дома рекомендуется делать западающий цоколь. У западающего цоколя наружная поверхность стены выступает за границу цоколя примерно на 50 мм. Попадающая на поверхность стены вода стекает вниз и падает со стены мимо цоколя на отмостку. Такое решение не дает воде, стекающей по стене, попадать на горизонтальную гидроизоляцию и по ней затекать внутрь стены. Для лучшего отвода воды по нижнему обрезу стены закрепляют капельник.

Следует заметить, что кроме влагозащитной функции, цоколь играет определенную роль в архитектурном облике дома. Дом на высоком цоколе выглядит более солидно и эффектно, а отделка цоколя может подчеркнуть красоту этажей дома.

Технология кладки

Зачастую для обустройства цоколя используют кирпич. Кладка начинается с углов, чтобы упростить дальнейшие работы и не нарушить уровень расположения отдельных блоков. На первоначальном этапе натягивают шнур по всему периметру. При этом обозначается и горизонтальный, и вертикальный уровни.

Углы выводят с соблюдением горизонтали, вертикали, поворота на уровне 90 градусов. Точная схема кладки зависит от необходимой толщины.

Выбирают одну из следующих схем:

однорядную;
кладку в 1,5 кирпича;
многорядную.

Для построения эффективного цоколя требуются предварительные расчеты. Подбор материала и оптимальной схемы позволяют создать надежную конструкцию, на которую внешние факторы практически не оказывают воздействия. О кладке цоколя читайте тут.

Виды цоколей

Методы строительства цоколя будет различаться в зависимости от типа фундамента здания. В нашей стране чаще всего используется или ленточное, или свайное основание. Также большую популярность имеет монолитный фундамент.

Если был возведен ленточный фундамент, то цоколь может быть выполнен в двух решениях:

Монолитный. В этом случае фундамент выполнен в виде бетонной стены. Такой цоколь должен быть построен вместе с заливкой фундамента.
Кладка. При реализации цоколя из кладки, фундамент делают до уровня почвы, затем производят кирпичную (либо из другого стройматериала) кладку. Подобная конструкция не может похвастать высоким уровнем защиты от различных воздействий (если сравнивать с монолитной альтернативой), поэтому необходимо провести дополнительную облицовку и отделку.

При использовании свайного фундамента устройство цоколя над землей сопровождается некоторыми трудностями. Высоту и толщину цоколя в этом случае определяют в зависимости от наземной части свай. Цоколь при свайном фундаменте может быть навесным или сделанным на ленточном фундаменте.

Конечно, навесной цоколь куда дешевле и проще в реализации. Его основу составляет обрешетка, закрепляемая к сваям по всему периметру загородного дома. Обрешетка может быть сделана из древесины или металлических труб. После устройства, обрешетку необходимо обшить с помощью любых отделочных материалов. В последние годы всё чаще использует сайдинг или термопанели.

Второе решение более сложное в реализации и затратное. Оно предполагает обустройство ленточного фундамента вокруг здания, на который будет выполняться кладка. Основное преимущество такой конструкции заключается в том, что она обеспечивает достаточно высокий уровень утепления внутренних помещений.

Какой высоты делать цоколь?

Предлагаем ознакомиться: Нужно ли мыть камни для бани

Цоколь, выполненный кирпичной кладкой

Если был возведен ленточный фундамент, то цоколь может быть выполнен в двух решениях:

Монолитный. В этом случае фундамент выполнен в виде бетонной стены. Такой цоколь должен быть построен вместе с заливкой фундамента.
Кладка. При реализации цоколя из кладки, фундамент делают до уровня почвы, затем производят кирпичную (либо из другого стройматериала) кладку. Подобная конструкция не может похвастать высоким уровнем защиты от различных воздействий (если сравнивать с монолитной альтернативой), поэтому необходимо провести дополнительную облицовку и отделку.

Цоколем называется наружная стенка фундамента, на которую опирается фасад. Одновременно это верхняя часть стен подвала, если он существует. Высота цоколя зависит от типа основания, общего проекта дома, характера грунта, целевого назначения подвала. Существуют определенные строительные предписания на этот счет.

Некоторые домовладельцы считают, что если подвала не будет, то и цоколь ни к чему, можно делать фундамент заподлицо с землей.

Это ошибка. Главная задача цоколя – изолировать фасад от контакта с грунтом. А чтобы почвенные воды не поднимались из земли по бетону капиллярным путем, между фасадной и цокольной стеной укладывают слой рубероида.

Цоколь должен быть достаточно высоким независимо от материалов фасада: древесина, пено- и шлакобетон, кирпич в одинаковой мере страдают от воды.

Кроме защиты стен дома от разрушения цоколь решает и другие задачи:

оберегает фасад от загрязнений (из-за близости земли нижняя часть дома страдает от них в наибольшей степени);
защищает обшивку от механических повреждений (цокольная облицовка на порядки прочнее фасадной);
компенсирует усадку из-за нагрузки от дома;
изолирует от вредных воздействий перекрытие подвала (чаще всего деревянное);
повышает теплоизоляционные характеристики подвала;
придает облику дома эстетическую завершенность.
обеспечивает его полноценную вентиляцию (продухи обычно располагаются в цокольной части фундамента);

Минимальная высота цоколя над землей по СНиП для южных областей – 20 см (лучше 30-40). Если дом деревянный, предпочтительно расстояние от поверхности земли от 50 до 90. При наличии подвального этажа рекомендуемая высота цоколя может достигать 2 метра.

Высокий цоколь обходится дороже низкого из-за увеличения объема работ по бетонированию. Но при расчетах экономия стоит на втором месте, на первом месте – прочность и эксплуатационные характеристики, которые во многом зависят от материала фасада.

На высоту цоколя влияет также его положение относительно фасадной стены. Есть три варианта:

западающий – плоскость цоколя утоплена внутрь относительно фасада. Возможен только если толщина фасадной стены достаточно большая;

Виды и назначение цоколей

Стены цокольного этажа – это не что иное, как фундамент дома, принимающий на себя всю его нагрузку.

А у фундамента есть и собственные функции:

Компенсация усадки грунта от давления на него массы дома;
Изоляция внутренних помещений и нижних элементов стен от влаги;
Теплоизоляция подполья и перекрытий первого этажа;
Устройство вентиляции подземных помещений и пространства под перекрытиями;

Качественная вентиляция подполья – защита от сырости и плесени в доме

Повышение нижнего уровня наружной облицовки стен с целью их защиты от механических повреждений и грязи.

Наконец, дома с высоким цокольным этажом просто смотрятся эффектнее и выше

Исходя из приоритетной важности той или иной функции, решают, какой делать высоту цоколя, из чего его возводить и какую конструкцию предпочесть

Материалы для возведения цоколя

Стены цокольного этажа от пола до уровня земли делают монолитными из армированного бетона, либо возводят из бетонных фундаментных блоков. Из этих материалов их можно строить целиком, до перекрытий первого этажа, но есть ещё и вариант с кирпичной кладкой или кладкой из стеновых бетонных блоков выше уровня земли.

Наращивание высоты цоколя кирпичом применяют и в том случае, когда нескольких уложенных рядов фундаментных блоков не хватает до достижения нужной отметки, а ещё один ряд будет лишним. Так или иначе, инструкция по возведению фундаментов требует его выведения выше уровня земли бетоном. Это связано с тем, что кирпич по сравнению с ним обладает гораздо меньшей устойчивостью к влаге.

Фото стен цоколя с кирпичной кладкой до проектной отметки

Конструктивные особенности

По отношению к фасадным стенам дома различают цоколь разного исполнения: выступающий, ровный и западающий.

На схеме различия хорошо видны

Вид цоколя	Описание
Выступающий	Его толщина больше толщины стен. Такой цоколь делают для деревянных и каркасных домов. Чем выше он будет, тем лучше стеновые материалы будут защищены от влаги и гниения. Но выступ и вертикальную часть цоколя необходимо тоже защищать от осадков устройством отливов по всему периметру. Для кирпичных и каменных стен делать цоколь выступающим экономически невыгодно.
Ровный	Толщина стен и цоколя одинакова. Решение популярное, но двух- или одноэтажные дома с высоким цоколем вровень со стенами часто страдают от сырости, если он не отделан надежными и долговечными влагостойкими материалами.
Западающий	Когда цоколь уже, чем стены, они нависают над ним, тем самым надежно укрывая гидроизоляционный слой от осадков. Причем, чем ниже цоколь, тем лучше он защищен. Этот вариант самый долговечный и выгодный в экономическом отношении.

Вообще гидроизоляции как подземной, так и надземной части цоколя уделяется особое внимание, так как от её качества зависит не только комфортный микроклимат внутри, но и прочность и надежность всего здания. Цокольный этаж в разрезе – устройство гидроизоляции

Цокольный этаж в разрезе – устройство гидроизоляции

Особенно важно защитить подземную часть от грунтовых вод. Для этого применяют несколько слоев изоляции, которые для надежности прослаиваются битумом или мастикой

Понятно, что чем глубже подземная часть, тем больше материалов и финансовых затрат потребуется для гидроизоляции по всему периметру.

С другой стороны, если основная часть цокольного этажа будет возвышаться над землей, то возрастут затраты на его декоративную отделку.

Планирование строительных работ

Исходя из того, что цоколь дома выполняет защитные и декоративные свойства, к его возведению стоит подойти серьёзно. Перед тем как приступить к строительству, необходимо разобраться во всех характеристиках конструкции и составить план.

Высота

Стандартная высота цоколя составляет от 50 до 70 см. Более низкий уровень цоколя считается неэффективным, а более высокий необходим в тех случаях, когда в доме предусмотрен подвал или подземный этаж. В последнем случае высота подножия может быть увеличена до 1-1,5 м.

Гидроизоляция

Как уже было сказано, ключевым требованием к устройству цоколя является грамотная гидроизоляция, которая не допустит попадания влаги в материал стен здания. Особенно актуален вопрос гидроизоляции при строительстве деревянного дома.

Вентиляция

Вентиляционные отверстия обеспечивают циркуляцию воздуха в подполе. Обычно их делают на уровне в 15 см выше отмостки.

Отверстия заделываются мелкой металлической сеткой. Зачем это нужно? Во-первых, это предотвратит проникновение вредителей, а во-вторых, поможет в холодную зиму. Сетка не даст крупным кусочкам льда попасть в вентиляцию.

В некоторых случаях на зиму вентиляцию нужно закрывать. Для этого дополнительно оборудуйте отверстия задвижками.

Стоимость работ

Очень часто главным вопросом, волнующим владельца дома, является вопрос о том, сколько стоит возведение цоколя. Ответить на него однозначно не получится. На окончательную стоимость влияет не только то, какие материалы вы будете использовать и в каком количестве, но и то, где вы будете их приобретать.

Для того чтобы определить, сколько стоит работа, вам нужен точный расчёт. Он должен включать в себя следующие аспекты:

цена необходимых материалов;
аренда или покупка инструментов;
стоимость доставки к месту строительства;
рабочая сила.

Зачем нужны эти расчёты? Они помогут вам уложиться в бюджет строительства. Кроме того, их можно рассматривать, как подготовительный этап, в течение которого вы разберётесь, как будет проходить работа, и сделаете закупку. Только чёткое планирование позволит построить надёжную конструкцию, которая защитит ваш дом от влаги и перепадов температуры в холодную зиму и жаркое лето.

Заключение по теме

Перед тем как сделать цоколь фундамента вокруг дома своими руками, необходимо разобраться в проекте. А именно – какой вид этого элемента здания заложен. Именно от вида цокольной части начинают отталкиваться, сооружая сам фундамент и стены. Но надо добавить, что устройство цоколя – это не всегда отдельная архитектурная часть.

В монолитной конструкции это единый с фундаментом элемент, неотъемлемый от общего сооружения. И, как считают строители, такая конструкция более прочная и надежная с большой несущей способностью. Поэтому когда перед заказчиком ставится вопрос, из каких материалов простроить дом, надо сразу оговаривать и вид цокольной части.
