Акт освидетельствования геодезической разбивочной основы: цели составления, форма и образец заполнения

Кто составляет и в какие сроки передает

Техническая документация с описанием геодезической разбивочной работы подготавливается ответственными за работу геодезистами. Принимать проект могут любые уполномоченные подрядчиком лица.

Ответственность за физическую сохранность реперов после осуществления акта приемки передачи результатов геодезической разбивочной основы несет подрядчик.

В период за 10 дней до начала капитального строительства заказчик должен любыми возможными способами (по почте или лично) передать весь пакет документов.

Акт освидетельствования составляют минимум в двух экземплярах. Один из них остается у заказчика, другой передают подрядчику.

Составление геодезической разбивочной основы входит в обязанности заказчика стройки. Акт освидетельствования составляют его уполномоченный представители. Обычно, это инженерно-геодезическая организация с правом допуска к проведению данного вида изысканий.

Книги

Букинистическая литератураГОСТы, ОСТыДетская литератураДомашний кругДругоеИскусство. Культура. ФилологияКниги в электронном видеКниги издательства “Комсомольская правда”Компьютеры и интернетКосмосНаука. Техника. МедицинаНормативные правовые актыОбщественные и гуманитарные наукиОхрана труда, обеспечение безопасностиПодарочные книгиПутешествия. Отдых. Хобби. СпортРелигия. Оккультизм. ЭзотерикаРостехнадзорСанПины, СП, МУ, МР, ГНСборники рецептур блюд для предприятий общественного питанияСНиП, СП, СО,СТО, РД, НП, ПБ, МДК, МДС, ВСНУчебный годХудожественная литератураЭкономическая литератураЭнциклопедии, справочники, словари

Как оформить акты скрытых земляных работ — правила заполнения и пример

Производство земляных работ в строительстве требует особого подхода и качества исполнения, поскольку непосредственно от этого зависит безопасность и надежность эксплуатации зданий и сооружений, а также их долговечность. В этой связи на каждом его этапе производится оценка проведенных работ на соответствие инженерно-техническим требованиям и нормативам.

Понятие «скрытые земляные работы»

В соответствии с законодательством после завершения строительства домов и сооружений проводится их приемка специализированной комиссией, которая, собственно, и оценивает качество выполненных операций и пригодность строения к эксплуатации. Однако есть такие их виды, качество которых невозможно оценить после того, как строительство полностью окончено. Такие работы называют «скрытыми».

Для их оценки проводятся промежуточные осмотры на предмет качества исполнения с составлением соответствующей документации.

«Скрытые» операции условно можно поделить на два типа:

внутренние;
внешние, земляные.

Первый тип предполагает проведение рабочих операций внутри зданий и помещений. К ним, по большей части, относится прокладка коммуникаций. Внешние же предполагают осуществление инженерных операций с грунтом: его подготовкой к строительству, уплотнению и т. д.

Обследование и освидетельствование

После завершения того или иного этапа строительства на объекте создается специальная комиссия, которая проводит соответствующее обследование качества его исполнения. В обязательном порядке в ее состав должны входить профильные специалисты, которые представляют интересы как заказчика, так и подрядчика.

Перечень участников комиссии может быть расширен за счет представителей субподрядчиков, проектной организации и так далее, в зависимости от сложности возведения конкретного объекта.

Важно! При выявлении недостатков на данном промежуточном этапе комиссия может принять решение об отказе в освидетельствовании и приемке до их устранения. На основании обследования комиссия оформляет специальный акт, на основании которого работы признаются выполненными в соответствии с требованиями

На основании обследования комиссия оформляет специальный акт, на основании которого работы признаются выполненными в соответствии с требованиями.

Какие акты составляются при скрытых земляных работах

Перечень соответствующих операций довольно широк, при этом достаточно привести наиболее распространенные, по окончанию которых составляются акты:

освидетельствование грунтов;
отрытие котлованов;
консервация, расконсервация при вынужденных простоях;
обустройство оснований под фундаменты, трубопроводы, коммуникации;
снятие верхнего почвенного слоя;
мероприятия по закреплению грунтов и подготовке оснований под строительство.

Пример составления актов скрытых земляных работ

По завершению приемки результатов комиссия оформляет специальный акт.

Важно! Наличие данной документации строго обязательно. Она будет необходима при итоговой приемке здания или сооружения

Без соответствующего акта комиссия может выборочно потребовать дополнительного освидетельствования той или иной работы, что может повлечь весьма весомые затруднения для подрядчика.

Что должен содержать бланк

Строгой унифицированной формы акта не существует. В этой связи допускается использовать фирменные или сторонние бланки для его составления. Однако документ в обязательном порядке должен содержать следующую информацию:

наименование рабочего процесса;
описание технологии;
наименование и адрес объекта;
ФИО участников приемной комиссии;
подписи и дата составления документа.

Кроме этого, желательно, чтобы акт был заверен печатями соответствующих организаций.

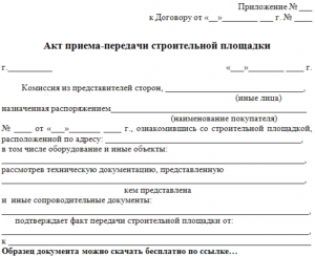

Образец акта:

Порядок заполнения

Документ составляется в обязательной письменной форме в количестве экземпляров, которое необходимо для каждого заинтересованного лица. В акте отражено решение комиссии, что заверяется подписями каждого ее члена. После заполнения бумаги хранятся вместе с остальной технической документацией.

Акт на скрытые земляные работы применяется при оформлении промежуточного приема того или иного вида скрытых строительных работ. Он не имеет унифицированной формы. Однако обязателен для составления.

Скачать бланк акта освидетельствования скрытых работ

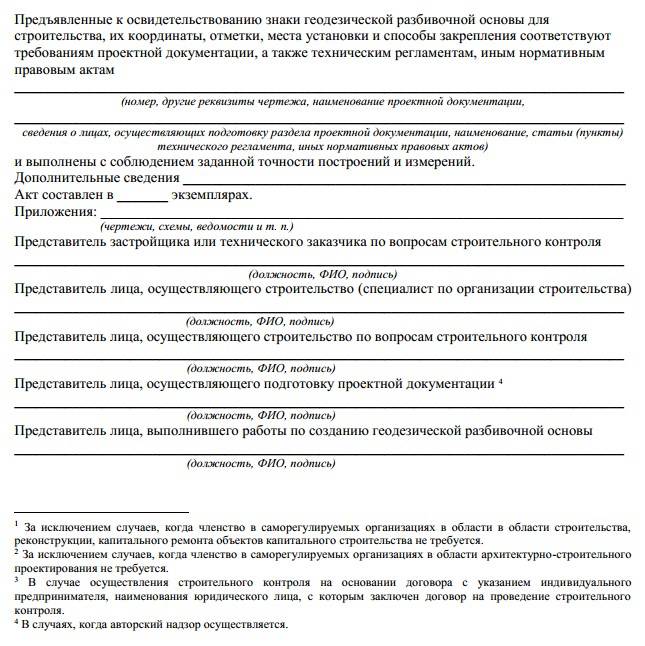

Приёмка результатов геодезической разбивочной основы

Перед началом строительства ГРО, подготовленная геодезистами, должна быть принята уполномоченными лицами в виде акта освидетельствования геодезической разбивочной основы. Его образец вы можете скачать здесь: http://ispoldoc.ru/forms/forma1_1.doc

Этот акт должен быть составлен как минимум в 2 экземплярах: для подрядчика, ответственного за строительство объекта, и для заказчика.

Сведения, указываемые в акте освидетельствования ГРО

Сначала нужно указать в шапке акта, по какому объекту строительства составлялась геодезическая разбивка. Для этого прописывается наименование и точный адрес места будущей стройки.

Затем заполняются сведения о заказчике. Если заказчик является юридическим лицом, необходимо указать его наименование, ОГРН, ИНН, сведения о государственной регистрации (дата выдачи и номер свидетельства), а также телефон и почтовый адрес. Физическим лицам нужно написать ФИО, данные паспорта и место регистрации, а также телефон.

Аналогичные данные указываются и о подрядчике.

Затем в акт освидетельствования ГРО необходимо прописать сведения, касающиеся лица, которое осуществляло и отвечало за процесс подготовки документации по строительному проекту.

После этого нужно указать наименование лица и другие требующиеся сведения о нём, которое выполняло работу по построению ГРО.

В основной части акта освидетельствования ГРО в первую очередь указывается её номер и дата проведения освидетельствования. Затем указываются должности и инициалы представителей заказчика, подрядчика, органа, занимающегося задачами строительного контроля, лица, занимавшегося проектной документацией, лица, разработавшего ГРО. В акте прописывается, что эти лица рассмотрели документацию по ГРО на объект строительства, а затем осмотрели знаки, которые были закреплены на местности. Отмечается, если знаки проходят проверку, что они соответствуют государственным техническим регламентам и выполнены с необходимой точностью в измерениях и построении. При необходимости указываются дополнительные сведения.

В заключительной части акта необходимо отметить количество экземпляров, в котором он был составлен, указать приложения (схемы и чертежи), использовавшиеся при освидетельствовании, и затем присутствовавшие на поверке лица должны поставить свои подписи.

После этого объект будущего строительства официально допускается к началу строительных работ.

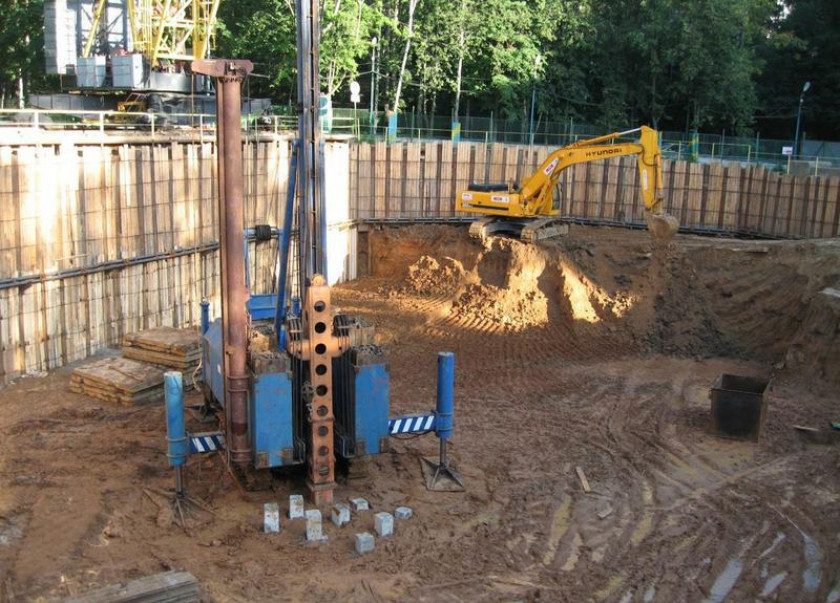

Осмотр, освидетельствование и приемка котлована

Разработка котлована в обязательном порядке подлежит освидетельствованию специалистами. Окончательным этапом работ является приемка комиссией, членами которой является ответственный сотрудник от организации-заказчика, представитель государственных контрольно-надзорных органов и подрядчик.

Цель проведения освидетельствования разработанного котлована – анализ соответствия данных инженерно геологического изыскания и показателей грунтовых почв, полученных в результате земляных работ по разработке котлована.

На основании сравнительного анализа этих данных составляется акт освидетельствование и приемка котлована.

Все организации, принимающие участие в данном виде работ, получают по экземпляру акта: подрядчик, геологическая организация (непосредственное выполнение освидетельствования), органы государственного авторского и геотехнического надзора.

Предварительное ознакомление с котлованом, оценка пространственной изменчивости и других физических характеристик грунта (образцы берутся со стен вскрытого котлована).

Технический отчет с данными проведенных на участке инженерно геологических изысканий служит базой для уточнения полученных показателей грунтов.

Разметка котлована на местности, показатели грунтовых почв должны полностью соответствовать данным технического отчета по результатам инженерно геологических испытаний. Освидетельствование котлована с выездом на местность проводит инженер-геолог, входящий в состав комиссии.

Визуальный осмотр котлована и снятие проб грунтов со стенок открытого котлована – задача инженера-геолога. После получения и анализа проб инженер-геолог проводит сравнение с данными технического отчета.

Возможные осложнения при проведении работ по освидетельствованию котлована

высокая подтопляемость местности: требуется проведение работ по ее осушению;
высокая техногенная нагрузка на участок: наличие инженерных коммуникаций плит старых фундаментов под верхним слоем грунта: требуется проведение работ по дополнительному отбору проб грунта с целью получения более достоверных данных о месте возведения нового объекта;
значительные расхождения в результате проведения сравнительной оценки данных технического акта и данных акта об освидетельствовании котлована: требуется проведение дополнительных инженерно геологических изысканий; их объем определяет комиссия, он должен быть достаточным для уточнения проектных данных; полученные правки в обязательном порядке должны быть внесены в проект строительных работ.

Получение акта о выполнении работ является окончательным этапом освидетельствования котлована. Технический отчет по результатам инженерно-изыскательских работ и акт освидетельствования котлована – основные документы, необходимые для получения разрешения на проведение строительных работ на выбранном участке.

Документация по результатам освидетельствования котлована должна содержать

чертежи отдельных частей и конструкций креплений и фундамента, разметки котлована;
авторский надзор всех видов работ, проводимых на этапе инженерно геологических изысканий и освидетельствования котлована (журнал авторского надзора);
разбивка котлована – акт приемки геодезической разбивочной основы для строительства;
ведомость отметок реперов и привязка к ним разметок фундамента и конструкций на участке строительных работ;
скрытые работы (акты по каждому виду скрытых работ): расчет свойств и несущей способности оснований свай, устройство основанием с применением подсыпки, присадка или набухание грунта и др.

Полученная расчетная документация должна быть подтверждена. Подтверждающими документами являются:

планы проектных работ;
планы исполнительских работ;
результаты бурильных работ;
характеристики грунтов, проектные и фактические;
чертежи разрезов котлована и разметки фундамента;
результаты проверки несущей способности грунтов (составляется акт испытаний);
чертежи оградительных конструкций места проведения работ по разработке котлована.

Освидетельствование и приемка котлована — процедура с участием контрольно-надзорных государственных органов (в строительстве), экспертных организаций (или независимых экспертов).

Обязательно предварительное оповещение всех участников о предмете освидетельствования, месте его расположения.

Кроме того, каждый участник должен быть ознакомлен с техническим актом проведения инженерно геологических изысканий.

Основная цель освидетельствования котлована – оценка безопасности возведенного здания (сооружения) в процессе эксплуатации.

Что из себя представляет акт освидетельствования котлована?

Результат исследований освидетельствования котлована принимает комиссия в составе подрядчика, клиента и технадзора. Акт осмотра открытия котлованов и освидетельствования грунтов получает каждый из членов комиссии.

У нас акт освидетельствования и приемки котлована включает описание:

состава комиссии;
строительного объекта (местоположение);
наличия исполнительной документации;
установленных отклонений от проекта;
ведомость заложенных реперов на территории;
нивелирования;
размеров котлована;
подземных вод;
испытаний несущей способности грунтов.

Также к нашему акту прилагаются дополнения:

исполнительный план строительства;
продольный и поперечный разрез котлована;
результаты буровых работ или шурфирования;
акт, подтверждающий несущую способность почвы.

Общие положения

Выделим некоторые важные моменты в соответствии с ГОСТ Р 51872-2002:

Документация составляется по результатам исполнительной съемки (п.3.2).
Документация составляется на все виды подземных и надземных инженерных сетей, а также другие элементы, обязательность составления документации на которые установлена действующими нормативными документами, проектом, проектом производства работ, в том числе геодезических, инструкциями и правилами органов надзора, ведомств, территориальных инженерных служб и эксплуатирующих организаций (п.3.3).
Состав исполнительных схем по объекту строительства устанавливается на основании требований действующих нормативных документов, требований органов государственного надзора, технадзора заказчика, авторского надзора проектной организации с учетом рекомендаций приложения А (п.4.1) .
На исполнительных схемах указываются разбиваемые в натуре оси, элементы, геометрические параметры, характеризующие их действительные размеры и положение в плане и по высоте (п.4.2).
Исполнительная схема подписывается исполнителем, ответственным производителем работ по объекту и руководителем строительной (монтажной) организации. В случае выполнения исполнительной съемки сторонней организацией схема подписывается также руководителем этой организации или уполномоченным им лицом (п.4.10).
Исполнительная схема геодезической разбивочной основы фиксирует действительные значения привязок и отметок знаков закрепления пунктов основы Схема должна содержать: схему вынесенных в натуру точек, осей и установленных знаков закрепления с необходимыми привязками; сведения о способе закрепления точек и конструкции знаков (п.4.11).
Исполнительные чертежи составляются на все виды надземных инженерных сетей. Исполнительные чертежи сетей внутри зданий составляются в случае необходимости по требованию технадзора заказчика, авторского надзора проектной организации, территориальных инженерных служб и эксплуатирующих организаций (п.5.1.1).
В состав документации по подземным инженерным сетям включаются: исполнительные чертежи; продольные профили по оси сети (если они входят в состав проекта); схемы сварных стыков трубопроводов; каталоги координат выходов, углов поворота и створных точек сети (при ее аналитической привязке); полевые геодезические материалы исполнительной съемки (п.5.2.1).
Контроль документации является обязанностью заказчика объекта строительства, если иное не установлено решениями местных органов исполнительной власти или соглашениями между участниками инвестиционного процесса (п.6.3).
Оригиналы документации, кроме документации по подземным инженерным сетям, хранятся организацией — исполнителем работ вместе с полевыми материалами исполнительных съемок в соответствии с правилами архивного хранения. Оригиналы исполнительных чертежей, продольных профилей и каталогов координат подземных сетей хранятся территориальными организациями — держателями геодезических фондов в соответствий с правилами Роскартографии. Оригиналы схем сварных стыков трубопроводов подземных сетей хранятся эксплуатирующими организациями. Полевые материалы исполнительных съемок подземных сетей хранятся организацией — исполнителем съемок или передаются ею организации — производителю строительно-монтажных работ (п.7.1) .

Копии документации передаются эксплуатирующим, контролирующим, изыскательским и другим заинтересованным организациям в соответствии с положениями действующих законодательных актов, нормативных документов, инструкций и правил органов надзора, ведомств, территориальных инженерных служб и эксплуатирующих организаций (п.7.2).

Освидетельствование котлована

Каждый разработанный котлован проходит процедуру освидетельствования геологами , после чего его принимает комиссия с участием представителя от заказчика. Освидетельствование котлована осуществляется с целью установления соответствия показателей между уже вскрытыми грунтами, а также принятыми в проекте согласно результатам инженерно-геологических изысканий. Положительным результатом приемки котлована является Акт освидетельствования котлована. Который составляется в 4-х экземплярах. Авторский и геотехнический надзор, подрядная организация и геологическая организация, которая непосредственно выполняла освидетельствование качества

Приемка геодезической разбивочной основы строительства

Приемка геодезической разбивочной основы

Создание геодезической разбивочной основы для строительства и геодезические измерения деформаций оснований, конструкций зданий (сооружений) и их частей в процессе строительства является обязанностью заказчика. Производство геодезических работ в процессе строительства, геодезический контроль точности геометрических параметров зданий (сооружений) и исполнительные съемки входят в обязанности подрядчика. Геодезическая разбивочная основа создается в целях обеспечения необходимыми исходными данными геодезических построений и измерений, выполняемых на всех стадиях строительства, и включает:
— построение разбивочной сети строительной площадки;
— вынос в натуру основных или главных осей здания.
Разбивочная сеть строительной площадки создается для выноса в натуру основных или главных разбивочных осей здания, сооружения, а также при необходимости построения внешней разбивочной сети здания, сооружения, производства исполнительных съемок. Внешняя разбивочная сеть здания, сооружения создается для перенесения в натуру и закрепления проектных параметров здания, сооружения, производства детальных разбивочных работ и исполнительных съемок. Плановую разбивочную сеть строительной площадки следует создавать в виде:
а) красных или других линий регулирования застройки;
б) строительной сетки, как правило, с размерами сторон 50, 100, 200 м и других видов геодезических сетей. Внешнюю разбивочную сеть здания, сооружения следует создавать в виде геодезической сети, пункты которой закрепляют на местности основные (главные) разбивочные оси, а также углы здания, сооружения, образованные пересечением основных разбивочных осей. Разбивка осей производится от пунктов геодезической разбивочной основы. Основные и главные оси закрепляются створными знаками в количестве не менее четырех на каждую ось. Створные знаки необходимо размещать в местах, обеспечивающих их сохранность в течение всего срока строительства. Заказчик обязан не менее чем за 10 дней до начала выполнения строительно-монтажных работ передать поэтапно подрядчику (строительной организации) техническую документацию на геодезическую разбивочную основу для строительства и закрепленные на площадке строительства пункты основы, в том числе:
а) знаки разбивочной сети строительной площадки;
б) плановые (осевые) знаки внешней разбивочной сети здания, сооружения в количестве не менее четырех на каждую ось, в том числе знаки, определяющие точки пересечения основных разбивочных осей всех углов здания, сооружения;
в) плановые (осевые) знаки линейных сооружений, определяющие ось, начало, конец трассы, колодцы (камеры), закрепленные на прямых участках не менее чем через 0,5 км и на углах поворота трассы;
г) нивелирные реперы по границам и внутри застраиваемой территории у каждого здания, сооружения не менее одного, вдоль осей инженерных сетей не реже чем через 0,5 км;
д) каталоги координат, высот и абрисы всех пунктов геодезической разбивочной основы.

Книги

Приемка ГРО

Приемка геодезической разбивочной основы осуществляется посредством применения одной из существующих методик, основанных на сравнении допустимых отклонений приведенных величин, соответствии признанных обозначений и схематического отображения требуемого расположения.

Подтверждением выполнения передачи работ и принятия их заказчиком может стать только соответствующий акт приемки-передачи или освидетельствования, который содержит реквизиты и основные параметры, отличающие конкретно выполняемое ГРО.

Проверка разбивочной сети

При проверке разбивочной сети принимающая сторона изучает ее на соответствие определенным нормам. Так, в частности, проверяют такие показатели:

Плановая разбивочная сеть стройплощадки выполняется посредством красных или прочих допустимых линий постройки. Сама сетка отображается с определенным размером – 50, 100 или 250 метров;
Внешняя РС должна отображаться в форме сети, при этом ее пункты должны быть закреплены осями;
Соблюдение действующих норм построения разбивочных сетей, отраженных в СНиП 3.01.03-84. Такие нормы представлены в табличных данных и содержат широкий перечень показателей, в том числе и возможных отклонений по замерам. Если имеющиеся отклонения будут превышать норму, такой факт должен быть отражен и зафиксирован в акте приемки;
Соблюдение отображенных в геодезической разбивочной основе привязок, которые даются относительно осей для конкретной строительной площадки.

Вынос в натуру осей

Для выполнения поставленных задач исполнитель может применять определенные документы, данные, замеры и показатели из которых необходимы:

Генплан участка, который отражается с привязкой обозначенных осей к красным линиям;
Разбивочный план осей;
План 1 этажа всех проектируемых конструкций.

Само осуществление выноса производится с целью решения задачи посадки здания на местность, то есть определения точного расположения проектируемого сооружения. Параллельно с этим также может решаться и вопрос производства строительных работ.

Сама разбивка осуществляется в два этапа:

Вынос основных осей, которые определяют своеобразный контур здания;
Осуществление разбивки уже в очерченном контуре.

Дальнейшая, уже детальная разбивка, в такой ситуации будет осуществляться от них.

Если будет производиться разбивка небольших сооружений или тех, которые возводятся в общем плане массовой застройки, в качестве разбивочной основы будут выступать закрепленные красные линии или же теодолитные ходы.

Зачем проводить разбивку

Строительство зданий и сооружений – процесс многоэтапный и сложный. Для того чтобы «на выходе» получился объект, в полной степени отвечающий всем существующим нормативам, надежный и качественный, на каждой стадии строительного процесса необходимо соблюдать установленные правила. В частности, прежде чем приступать к закладке фундамента проводится разбивка осей на участке будущей постройки.

ФАЙЛЫСкачать пустой бланк акта разбивки осей объекта капитального строительства на местности .docСкачать образец акта разбивки осей объекта капитального строительства на местности .doc

Разбивку проводит геодезист, основная задача которого заключается в том, чтобы перевести расчеты планов и чертежей на местность, создать правильную расстановку объекта и самое главное – достичь абсолютного согласия с размерами, по которым в дальнейшем будут выстроены перекрытия и стены. Любые расхождения с чертежами ослабят конструкцию, снизят ее прочность и сделают негодной в длительной эксплуатации.

В самых крайних случаях плохая работа геодезиста может привести к деформации здания и его частичному или даже полному разрушению. Именно поэтому специалист, занимающийся разбивкой осей, должен иметь высокую квалификацию и точно понимать значение своей работы.

Всего существует четыре вида осей, которые подлежат разбивке, и все они решают разные задачи.

Главные оси отвечают за соразмерность постройки, основные — оказывают влияние на форму и величину сооружения – эти два типа осей выстраиваются в самом начале. На этом же этапе геодезисты вбивают в нужных точках бетонные сваи или же ставят колья и осуществляют обноску, которая несколько выходит за крайние линии будущего контура.

Далее геодезисты проводят разбивку промежуточные осей различных частей объекта, по точкам, выявленным на предыдущей стадии, и одновременно с этим определяют уровни проектных высот. И, наконец, завершает работы разбивка технологических осей – они делаются с максимальной точностью. После завершения разбивочной работы составляется специальный акт.

Надо отметить, что после окончания разбивки осей участие геодезистов в стройке не заканчивается. Они проводят контроль на каждом этапе строительства, чтобы, если вдруг возникнут какие-то несоответствия чертежам, своевременно их обнаружить и вовремя устранить ошибки, позволив таким образом застройщику избежать больших потерь.

Акт освидетельствования геодезической разбивочной основы
