Акты геодезической разбивочной основы для строительства: приемка, передача

Выноска с помощью рулетки

Начинать её нужно с составления разбивочной схемы, разработанной на основании генерального плана. На нём определяют базовую линию и точку отсчёта. Например, с одной стороны участок огорожен забором из полотен, закреплённых на стойках и эта ситуация отражена на генеральном плане.

За базовую линию принимается прямой участок ограждения, а за точку отсчёта – центр столба в его начале. Размеры откладываются на схеме разбивки параллельно или перпендикулярно этой линии, а расстояния считается от стартовой точки.

Для переноса проекта в натуру, достаточно разметить продольные и поперечные, или буквенные и цифровые оси. От них в дальнейшем откладываются расстояния для позиционирования всех остальных точек.

Проверка перпендикулярности по диагоналям.

Построение перпендикулярных линий является главной проблемой при этом методе. Никакие кустарные приёмы не дают необходимой точности. Для размещения здания относительно базовой линии это может не играть решающей роли, но при закреплении осей соблюдение перпендикулярности абсолютно необходимо. Её стараются достичь выравниванием диагоналей прямоугольника по четырём угловым точкам.

Определив разницу, одна или две точки корректируются, после чего опять измеряются все стороны и диагонали. Отличие в отсчётах не может превышать одного сантиметра, что практически нереально сделать с помощью рулетки и иного ручного инструмента, так как погрешность появляется из-за неравномерного натяжения или провисания ленты. Добившись удовлетворительного результата, угловые точки закрепляются метками из арматурных стержней диаметром 8-10 миллиметров.

Дополнительные сведения.

Можно определённо сказать, что от правильного выполнения геодезических изысканий в месте строительства, зависит надёжность, сейсмоустойчивость, долговечность здания, сооружения. Поэтому, задачи, поставленные геодезистам, должны выполняться с полной ответственностью и точностью. Поэтому, профессионально составленный акт – значимый документ, подтверждающий, что инженерно – геодезические работы произведены с надлежащим качеством, соблюдением СНиПов, проектной документации, а также в оговоренные сроки.

Точность выполнения задач должна соответствовать требованиям по данному виду сооружений. Вообще, она составляет не более 7-8 мм отклонений. Опыт, а главное, профессионализм геодезиста, оборудование с высокой точностью – главные составляющие технически выверенной, надёжной, качественной работы.

Для чего необходим акт приема-передачи строительной площадки

Договор является свидетельством только того, что стороны пришли к какому-то единому решению, и собираются выполнять определенные действия. Но при этом нет документального подтверждения того, что они были выполнены. Именно поэтому необходим дополнительный документ, который подтвердит тот факт, что стороны выполнили свои обязательства. Только после этого ранее составленный договор можно считать уже состоявшимся соглашением.

Соответственно, после подписания акта следить за техническим состоянием и охранять территорию должен именно подрядчик. Вообще, с этого момента он будет отвечать за все действия, проводимые на данном участке. Акт, находящийся на руках у заказчика, будет документальным подтверждением того, что он временно не несет за участок никакой ответственности.

Что нужно учитывать при построении геодезической разбивочной основы (ГРО)

Главный документ, от которого должны отталкиваться геодезисты при проведении измерений для построения геодезической разбивочной основы, является генеральный план строительства. В нём должны быть прописаны как места, необходимые для закладки геодезических знаков, так и места, где нужно будет расположить отметки для закрепления осей разбивки. При этом должны обязательно учитываться:

1. Здания и инженерные сети как существующие, так и проектируемые на строительной площадке.
2. В пунктах разбивки знаки должны быть устойчивы к разрушению.
3. Вредные технологические условия и вредные условия окружающей среды, которые могут существенно затруднить работы по построению геодезической разбивочной основы в районе стройки.
4. Последующее использование геодезической разбивочной основы при возможном капитальном ремонте объектов строительства или реконструкции построенных зданий, или во время эксплуатации.

Назначение ГРО

Основным назначением такого вида работ является решение задач:

• Вынос в натуру планируемых проектов при осуществлении возведения объектов или прокладываемых инженерных сетей;
• Определение границ участка земли, который необходим для осуществления на нем строительства;
• Для определения оптимальных параметров и прочих характеристик объектов, которые будут располагаться на интересующем застройщиков участке;
• Для обеспечения возможности оптимальной установки оборудования.

В такой ситуации основными целями будут являться правильное определение межей земельного участка, обозначающих границы землепользования, разрешение споров относительно границ, которые могут иметь место между собственниками смежных наделов, а также уточнение прохождения межей при определении неточностей или ошибок, что возникли в процессе межевания территории или отдельного участка земли.

Построение геодезической разбивочной основы регулируется отраженными нормами в СНиП 3.01.03-84 «Геодезические работы в строительстве».

Данный документ содержит общие положения относительно осуществления работ, нормы по геодезической разбивочной основе, правила проведения разбивочных работ, а также контроль точности исполнения и методы проверки выставленных основ.

СНиПом определяется необходимость соблюдения существующих норм относительно проведения различного рода геодезических работ. Кроме того, должны учитываться и прочие нормы, в соответствии с которыми будут возводиться инженерные коммуникации или здания.

Привязка плана дома на местности.

Производство земляных работ на стройплощадке

разрешается только после выполнениягеодезических работ по разбивке земляных сооружений и установки соответствующих разбивочных знаков.

Работы по привязке плана дома на местности

выполняют в два этапа.

Первый этап:

1. перенос плана дома на местность — детальная разбивка земляного полотна участкастроительства дома (рис.7);
2. перенесение на местность проекции бровок и границ земляных откосов насыпей , выемок и водосточных сооружений (рис.8);
3. в полученных точках плановой разбивки участка застройки устанавливаютвышки-визирки , на которые геометрическим нивелированием передаютвысотные элементы разбиваемого полотна рис.2).

Второй этап:

1. закрепление детальной разбивки створными выносками за границей полосы отвода с целью возможности последующеговосстановления точек детальной разбивки участка застройки в случае их утраты на местности (рис.4… рис.6);
2. важнейшие разбивочные линии — это оси дома (I-I и А-А), которые закрепляют на местностиреперами (рис.3).

Чаще всего повторяются следующие элементы разбивочных работ

• построение проектных углов (выполняется с помощью теодолита);
• отложение проектных расстояний (мерные инструменты);
• вынесение в натуру проектных отметок (нивелир, теодолит).

Точность детальной разбивки

регламентируетсяСНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты».

Геодезическая разбивочная основа

на строительной площадке создаётся для основных и детальныхразбивок объекта на стройплощадке .

Она создаётся в виде сетки закреплённых знаков на обноскевокруг котлованов и траншейпод фундаменты и подземные сети инженерных коммуникаций Вынос строительной сетки в натуру для разбивки стройплощадки

осуществляется в два этапа:

1. предварительная разбивка и временное закрепление точек (для выполнения институтом привязки дома в проекте);
2. точное определение координат геодезических знаков разбивки здания и их закрепление (после выполнения проекта дома и перед выполнением геодезистом его разбивки в натуре).

Наиболее распространённым методом плановой геодезической разбивочной основы

является метод создания строительной сетки, которая представляет собойсистему квадратов или прямоугольников , покрывающих всю строительную площадку. Про план домов для строительства, можно посмотреть в этой статье

Метод разбивки площадки сеткой — наиболее простой способ определить положение дома в системе координат

.Направление осей строительной сетки выбирают параллельно оси красной линии застройки.

Привязка дома на строительной площадке

с нарушениемгеодезической сетки показана на рис 1

После уточнения координат разбивочные знаки закрепляют на местности

установкой столбов вне расположения земляных сооружений (котлованов, траншей) и кольев на месте работ.В скальных грунтах разбивочные точки обозначают пересечением двух канавок, высеченных в скале.

ЧИТАТЬ ТАКЖЕ: Строительные материалы

В качестве знаков высотной основы разбивки здания

служатмарки и реперы .Нивелирные марки закладываются в стены капитальных зданий и сооружений, построенных не менее чем за 2 года к моменту закладки знаков.

Грунтовые реперы

закладываются в том случае, когда на территории строительной площадки отсутствуют капитальные здания или сооружения.

Охрана грунтового реперадля привязки дома на строительной площадке показана на рис.2

Как защититься от грунтовых вод подробнее тут

Перечень исполнительной документации в строительстве

Отраслевое законодательство РФ регламентирует четкий состав исполнительной документации в строительстве. Так, в СНиПах прописана обязанность генподрядчика передать контролирующим комиссиям следующие документы:

№	Документ
№1	Акты приемки геодезической разбивочной основы
№2	Исполнительные геодезические схемы возведенных конструкций, элементов и частей зданий, сооружений
№3	Исполнительные схемы и профили инженерных сетей и подземных сооружений
№4
№5	Специальные журналы работ, журналы входного и операционного контроля качества
№6	Журнал авторского надзора проектных организаций (при осуществлении авторского надзора)
№7	Акты освидетельствования скрытых работ
№8	Акты промежуточной приемки ответственных конструкций
№9	Акты испытаний и опробования оборудования, систем и устройств
№10	Акты приемки инженерных систем
№11	Исполнительные схемы расположения зданий, сооружений на местности (посадки), являющиеся исполнительной архитектурной документацией
№12	Рабочие чертежи на строительство объекта с надписями о соответствии выполненных в натуре работ этим чертежам (с учетом внесенных в них изменений), сделанных лицами, ответственными за производство строительно-монтажных работ
№13	Другие документы, отражающие фактическое исполнение проектных решений, по усмотрению участников строительства с учетом их специфики

Важной частью исполнительной документации выступают журналы выполняемых работ, где в общем журнале (главном) фиксируются все участвующие в строительстве лица, перечисляются и детально описываются выполняемые работы, заносятся сведения о проведенных контрольных процедурах, имеющихся замечаниях и факты их устранения. По различным видам работ формируются отдельные журналы.

Не менее значимыми являются и акты, подтверждающие освидетельствование ключевых конструкций и скрытых работ

Перечисленные выше документы составляются по итогам испытаний и замеров, которые осуществляются по определенным методикам. Акты отражают эксплуатационную пригодность конструкций и являются гарантом того, что скрытые работы не повлияли на безопасность объекта. Так называются процедуры, качество которых довольно сложно проконтролировать на дальнейших этапах строительства (например, арматурные конструкции, залитые бетоном).

Не менее значимыми являются и акты, подтверждающие освидетельствование ключевых конструкций и скрытых работ. Перечисленные выше документы составляются по итогам испытаний и замеров, которые осуществляются по определенным методикам. Акты отражают эксплуатационную пригодность конструкций и являются гарантом того, что скрытые работы не повлияли на безопасность объекта. Так называются процедуры, качество которых довольно сложно проконтролировать на дальнейших этапах строительства (например, арматурные конструкции, залитые бетоном).

Комплект исполнительной документации не будет полным без так называемых геодезических документов, которые представляют собой схемы, составляемые при мониторинге геометрических параметров объекта и его отдельных элементов. В ходе оформления таких документов проверяется разбивочная основа (включающая оси постройки), горизонтальность и вертикальность обособленных частей строения и иные показатели. При выявлении их точного соответствия проектным документам или факта отклонения, ответственное лицо вносит заметку.

Перечень исполнительной документации в строительстве

Отраслевое законодательство РФ регламентирует четкий состав исполнительной документации в строительстве. Так, в СНиПах прописана обязанность генподрядчика передать контролирующим комиссиям следующие документы:

№	Документ
№1	Акты приемки геодезической разбивочной основы
№2	Исполнительные геодезические схемы возведенных конструкций, элементов и частей зданий, сооружений
№3	Исполнительные схемы и профили инженерных сетей и подземных сооружений
№4
№5	Специальные журналы работ, журналы входного и операционного контроля качества
№6	Журнал авторского надзора проектных организаций (при осуществлении авторского надзора)
№7	Акты освидетельствования скрытых работ
№8	Акты промежуточной приемки ответственных конструкций
№9	Акты испытаний и опробования оборудования, систем и устройств
№10	Акты приемки инженерных систем
№11	Исполнительные схемы расположения зданий, сооружений на местности (посадки), являющиеся исполнительной архитектурной документацией
№12	Рабочие чертежи на строительство объекта с надписями о соответствии выполненных в натуре работ этим чертежам (с учетом внесенных в них изменений), сделанных лицами, ответственными за производство строительно-монтажных работ
№13	Другие документы, отражающие фактическое исполнение проектных решений, по усмотрению участников строительства с учетом их специфики

Важной частью исполнительной документации выступают журналы выполняемых работ, где в общем журнале (главном) фиксируются все участвующие в строительстве лица, перечисляются и детально описываются выполняемые работы, заносятся сведения о проведенных контрольных процедурах, имеющихся замечаниях и факты их устранения. По различным видам работ формируются отдельные журналы.. Не менее значимыми являются и акты, подтверждающие освидетельствование ключевых конструкций и скрытых работ

Перечисленные выше документы составляются по итогам испытаний и замеров, которые осуществляются по определенным методикам. Акты отражают эксплуатационную пригодность конструкций и являются гарантом того, что скрытые работы не повлияли на безопасность объекта. Так называются процедуры, качество которых довольно сложно проконтролировать на дальнейших этапах строительства (например, арматурные конструкции, залитые бетоном).

Не менее значимыми являются и акты, подтверждающие освидетельствование ключевых конструкций и скрытых работ. Перечисленные выше документы составляются по итогам испытаний и замеров, которые осуществляются по определенным методикам. Акты отражают эксплуатационную пригодность конструкций и являются гарантом того, что скрытые работы не повлияли на безопасность объекта. Так называются процедуры, качество которых довольно сложно проконтролировать на дальнейших этапах строительства (например, арматурные конструкции, залитые бетоном).

Комплект исполнительной документации не будет полным без так называемых геодезических документов, которые представляют собой схемы, составляемые при мониторинге геометрических параметров объекта и его отдельных элементов. В ходе оформления таких документов проверяется разбивочная основа (включающая оси постройки), горизонтальность и вертикальность обособленных частей строения и иные показатели. При выявлении их точного соответствия проектным документам или факта отклонения, ответственное лицо вносит заметку.

Перед началом выполнением СМР ОКСа

Строительными нормативами регламентируется как правильно построить ГРО. Подготовка основы должна быть выполнена за 10 дней до проведения СМР. В противном случае начинать работы не допускается. Документально отображается следующая информация:

• Пункты сетей.
• Осевые пункты, образованные внешними сетями (не менее 4 знаков на одну ось).
• Конкретные точки для определения углов ОКСа.
• Оси, по которым определиться периметр постройки и его габариты.
• Оси, прохождения деформационных швов.
• Главные оси.

Основные оси закрепляются не на всех строительных объектах, а только для сложных по конфигурации сооружений.

После подготовки геодезической основы, осуществляется приемка и оформление акта. Во время проведения СМР необходимо обеспечить сохранность всех осей. В межсезонье проверять при помощи геодезических инструментов.

Бланк и образец заполнения

В бланке освидетельствования геодезической разбивочной основы необходимо четко указать следующие сведения:

1. В правом углу необходимо указать точный физический адрес участка
   , на котором происходила сверка геодезических реперов.
2. Ниже указывают полные сведения о заказчике и подрядчике
   стройки с точным указанием адреса и контактного номера телефона:
   • Для юридических лиц это ОГРН, ИНН, полный перечень сведений из свидетельства о государственной регистрации с указанием даты и места его выдачи;
   • Для физических лиц – фамилию, имя, отчество, серию и номер паспорта с указанием даты и места выдачи.

   В этой части документа также указывают номер и серию документов, дающих подрядчику право на осуществление заданного вида строительной деятельности.

3. В акте полностью указывают информацию об инженере-геодезисте
   , который составлял план и сверял разбивочную основу.
4. Дополнительно указывают личную информацию того, кто составлял проект и отвечал за заполнение техдокументации.
5. Информация в основной части акта отображает процесс физической передачи реперов на местности
   . Отмечается факт осмотра и проверки физических указателей на предмет правильности монтажа и технического соответствия.
6. В основной части также указывают ФИО и название занимаемой должности ответственных за прием и сдачу
   проекта геодезической разбивочной основы.
7. В нижней части бланка указывают фактической количество копий
   и описывают все приложения технического проекта.В обязательном порядке проект геодезической разбивочной основы содержит:
   • Чертежи расположения геодезических знаков;
   • Разбивочные чертежи территории;
   • Каталоги отметок исходных пунктов;
   • Каталоги проектных координат;
   • Пояснительные документы с обоснованием точности построения.
8. Внизу документа все присутствующие при освидетельствовании лица ставят свои личные подписи
   .

Бланк-форму акта освидетельствования можно найти .

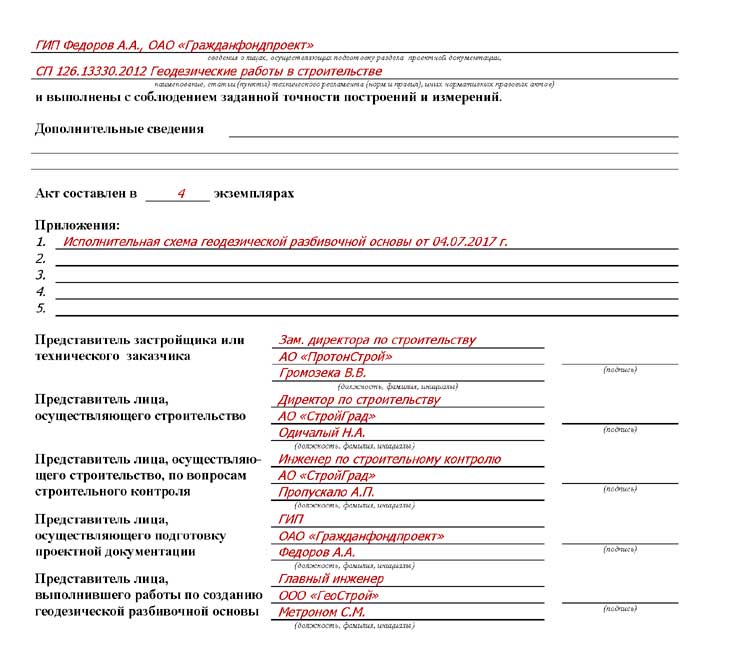

Образец заполнения доступен ниже.

Кто составляет и в какие сроки передает

Техническая документация с описанием геодезической разбивочной работы подготавливается ответственными за работу геодезистами
. Принимать проект могут любые уполномоченные подрядчиком лица.

Ответственность за физическую сохранность реперов после осуществления акта приемки передачи результатов геодезической разбивочной основы несет подрядчик.

В период за 10 дней до начала капитального строительства
заказчик должен любыми возможными способами (по почте или лично) передать весь пакет документов.

Акт освидетельствования составляют минимум в двух экземплярах
. Один из них остается у заказчика, другой передают подрядчику.

Составление геодезической разбивочной основы входит в обязанности заказчика стройки
. Акт освидетельствования составляют его уполномоченный представители. Обычно, это инженерно-геодезическая организация с правом допуска к проведению данного вида изысканий.

Об особенностях выполнения чертежей:

• Чтобы выполнить чертеж ГРО, используется координатная система.
• Перед тем определиться с формой, геодезистами учитываются данные о площадке строительства, в том числе ее характеристики и особенности грядущих работ.
• ГРС включается в себя конкретные размеры, в связи, с чем получается, что количество полигонов либо фигур, выполненных методом триангуляции и трилатерации, небольшое велико, причем стороны короткие.
• Опоры необходимо надежно закрепить по максимуму строительном на объекте, необходимо, чтобы стабильность их положения сохранялась даже в особо сложных условиях проведения работ.

Исходная основа для георабот при землеустройстве

Все инженерно-геодезические изыскания на строительных площадках проводят в соответствии с пунктами государственной геодезической сети.

Они служат основой для:

• Создания топографических съёмок и планов;
• Составления технической документации;
• Мониторинга сооружений и их оснований.

Государственная гео сеть

Равномерно распределенная на местности совокупность закрепленных геодезических пунктов всех типов является общей государственной геодезической сетью. Каждый из них является элементом общего государственного свода данных для изучения и разметки земной поверхности.

Данные ГГС используют в качестве исходных, для любого типа измерительных изысканий на местности, в т. ч. инженерно-строительных.

Государственная гео сеть — это сложная ступенчатая структура разных классов точности. Её фундаментальным пунктом является астрономо-геодезическая сеть. Именно на её основе и строят остальные типы сетей. Для геодезических работ при землеустройстве используют сети 3 и 4 класса точности.

Топографические карты

Главная особенность любого топографического плана — определение высоты заданной точки относительно общего рельефа местности.

Топографический план обязательно учитывает искажения земной поверхности.

Более подробную информацию о видах, назначении и способе составления такой карты можно прочесть тут.

Окончательный проект обязательно привязывают к существующей системе координат. Например, к ГГС.

Процесс разбивки осей.

На примере простейшего способа применения геодезического оборудования (теодолита), можно представить более сложные мероприятия на уникальных объектах. Сейчас используются высокоточные электронные тахеометры, позволяющие производить такие работы самого высокого качественного уровня.

Начинается разбивка с прокладки теодолитного хода для отыскания угла здания. Это будет основной угол, от которого будут рассчитываться другие. Он отмечается колышком с отметкой. Сторону здания задают, как угол между линией (последней) теодолитного хода и осью сооружения. Это действие выполняется с помощью центрирования теодолита над колышком с переносом угла между линией хода теодолита и осью сооружения на местность.

Затем вдоль линии визирования прибора меряют от него расстояние длины оси здания, а это место отмечают колышком с обозначением. Далее следует повернуть теодолит на 90 градусов, перпендикулярно уже определённой оси, после чего, отмерить расстояние от теодолита до точки пересечения поперченной и продольной осей сооружения, чтобы найти следующий угол, а потом закрепить его разбивочным знаком (колышком) в натуре.

Четвёртый угол находят после переноса теодолита на уже найденную точку, центрируют отвесом над разбивочным знаком. С помощью визирования снимают отчёт по лимбу, от которого нужно отнять (или прибавить) 90 градусов. Установив значение угла на лимбе, повернуть теодолит на последнюю точку, после чего установить направление. Отмерив длину от места расположения прибора, находится последний угол здания, который также отмечается колышком (разбивочным знаком). Проверку осуществляют, начиная с четвёртого угла, соблюдая величины углов – 90 градусов. Все эти действия закрепляются представителями заказчика и подрядчика, когда заполняется и подписывается акт, подтверждающий качество выполненных работ.

При разбивке участков под большие котлованы, необходимо выполнить обноску для переноса осей здания на дно котлована, по которым будет устанавливаться фундамент, а также учитывая размеры призмы обрушения грунта. Устройство линейно протяжённых сооружений (траншей) требует поперечной обноски, там, где прямые участки или углы поворота, чтобы определить оси трассы, а также точки на дне кабельной траншеи. Между разбивочными знаками натягиваются струны для визуального определения осей. Разбивочные знаки на больших строительных площадках выполняются из железобетонных конструкций с натянутыми между ними струнами и катафотами, которые после завершения строительства вывозятся или утилизируются.

Процесс разбивки осей.

На примере простейшего способа применения геодезического оборудования (теодолита), можно представить более сложные мероприятия на уникальных объектах. Сейчас используются высокоточные электронные тахеометры, позволяющие производить такие работы самого высокого качественного уровня.

Начинается разбивка с прокладки теодолитного хода для отыскания угла здания. Это будет основной угол, от которого будут рассчитываться другие. Он отмечается колышком с отметкой. Сторону здания задают, как угол между линией (последней) теодолитного хода и осью сооружения. Это действие выполняется с помощью центрирования теодолита над колышком с переносом угла между линией хода теодолита и осью сооружения на местность.

Затем вдоль линии визирования прибора меряют от него расстояние длины оси здания, а это место отмечают колышком с обозначением. Далее следует повернуть теодолит на 90 градусов, перпендикулярно уже определённой оси, после чего, отмерить расстояние от теодолита до точки пересечения поперченной и продольной осей сооружения, чтобы найти следующий угол, а потом закрепить его разбивочным знаком (колышком) в натуре.

Четвёртый угол находят после переноса теодолита на уже найденную точку, центрируют отвесом над разбивочным знаком. С помощью визирования снимают отчёт по лимбу, от которого нужно отнять (или прибавить) 90 градусов. Установив значение угла на лимбе, повернуть теодолит на последнюю точку, после чего установить направление. Отмерив длину от места расположения прибора, находится последний угол здания, который также отмечается колышком (разбивочным знаком). Проверку осуществляют, начиная с четвёртого угла, соблюдая величины углов – 90 градусов. Все эти действия закрепляются представителями заказчика и подрядчика, когда заполняется и подписывается акт, подтверждающий качество выполненных работ.

При разбивке участков под большие котлованы, необходимо выполнить обноску для переноса осей здания на дно котлована, по которым будет устанавливаться фундамент, а также учитывая размеры призмы обрушения грунта. Устройство линейно протяжённых сооружений (траншей) требует поперечной обноски, там, где прямые участки или углы поворота, чтобы определить оси трассы, а также точки на дне кабельной траншеи. Между разбивочными знаками натягиваются струны для визуального определения осей. Разбивочные знаки на больших строительных площадках выполняются из железобетонных конструкций с натянутыми между ними струнами и катафотами, которые после завершения строительства вывозятся или утилизируются.

Для чего необходим акт приема-передачи строительной площадки

Договор является свидетельством только того, что стороны пришли к какому-то единому решению, и собираются выполнять определенные действия. Но при этом нет документального подтверждения того, что они были выполнены. Именно поэтому необходим дополнительный документ, который подтвердит тот факт, что стороны выполнили свои обязательства. Только после этого ранее составленный договор можно считать уже состоявшимся соглашением.

Соответственно, после подписания акта следить за техническим состоянием и охранять территорию должен именно подрядчик. Вообще, с этого момента он будет отвечать за все действия, проводимые на данном участке. Акт, находящийся на руках у заказчика, будет документальным подтверждением того, что он временно не несет за участок никакой ответственности.

Документы, которые нужно получить перед сносом

Перед началом проведения демонтажных работ следует инициировать получение комплекта бумаг:

-Разрешение на снос. Выдается после подачи соответствующего уведомления местным властям. Бланк документа можно скачать в сети интернет или воспользоваться готовой формой на портале государственных услуг (в многофункциональном центре);

-Документация на перемещение отходов, договоры с транспортной компанией и на утилизацию (если есть опасные отходы);

-График проведения работ;

-Результаты обследования по направлению соблюдения санитарных нормативов;

-Сметная документация.

Срок подготовки бумаг регламентируются локальными (местными) актами.

Дополнительные сведения.

Можно определённо сказать, что от правильного выполнения геодезических изысканий в месте строительства, зависит надёжность, сейсмоустойчивость, долговечность здания, сооружения. Поэтому, задачи, поставленные геодезистам, должны выполняться с полной ответственностью и точностью. Поэтому, профессионально составленный акт – значимый документ, подтверждающий, что инженерно – геодезические работы произведены с надлежащим качеством, соблюдением СНиПов, проектной документации, а также в оговоренные сроки.

Точность выполнения задач должна соответствовать требованиям по данному виду сооружений. Вообще, она составляет не более 7-8 мм отклонений. Опыт, а главное, профессионализм геодезиста, оборудование с высокой точностью – главные составляющие технически выверенной, надёжной, качественной работы.

Необходимые чертежи

Я не случайно выделяю эту тему отдельным пунктам. Всё нужно просчитывать и подтверждать целой кипой чертежей. Главный чертеж ГРО должен сопровождаться рабочими чертежами геодезических знаков, являющихся опорными, также каталогами координатных осей и схемами геодезических точек, а также пояснительной запиской. Она несет в себе невероятно важную информацию. В ней обычно указываются точность измерений и построений, которой нужно следовать во время возведения осей

Повторяю, это все очень важно! Специалист, подходящий к делу со всей серьезностью, обязательно будет иметь комплект необходимых чертежей. В основном их выполняют в Автокаде или Компасе в формате dwg
