Как сделать ручной садовый бур для земляных работ своими силами

Садовый бур своими руками

При наличии сварочного аппарата, дрели и болгарки каждый домашний мастер может легко изготовить ручной бур своими руками.

Вам потребуется:

  • стальная труба длиной 150 см и диаметром 15 мм для штока;
  • кусок арматуры длиной 40 – 50 см и диаметром 20 мм для ручки;
  • диск от циркулярной пилы диаметром 150 – 200 мм или вырезанный из листового металла толщиной 3 мм круг.

Порядок изготовления бура:

  1. К нижнему концу штока приваривают сверло, которое будет служить направляющим наконечником при бурении.
  2. К верхнему, строго перпендикулярно – арматуру, которая будет служить ручкой. Получается конструкция в виде буквы Т.

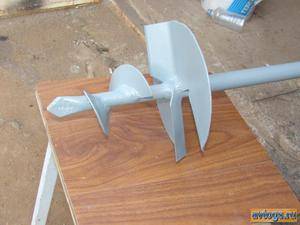

  3. Диск распиливают на 2 половины по центру и приваривают к штоку прямо над сверлом с двух сторон. Лопасти располагают под наклоном таким образом, чтобы угол между ними был 30 градусов.
  4. После сварочных работ нужно сбить окалину и отшлифовать швы и ручку болгаркой или наждачной бумагой.

Мнение эксперта
Левин Дмитрий Константинович

В качестве основы(штока) бура можно использовать старый лом. В этом случае сверло приваривать не придется: его заменит острый конец основания.

Самодельный шнековый

Данную модель изготовить своими руками немного сложнее.

Для работы понадобится:

  • труба для штанги – 1,5 м.
  • труба или арматура для ручки – 40 – 50 см.
  • диски одинакового диаметра – необходимое количество будет равняться числу витков.

Этапы изготовления:

  1. В каждом диске делают по центру отверстие, равное по диаметру основанию инструмента.
  2. Каждый диск делят на несколько секторов. Скрепляют их таким образом, чтобы получилась цельная спираль.
  3. На концы спирали приваривают кольца.
  4. Вставляют в центр трубу-основание и растягивают по ней спираль.
  5. Крайние кольца приваривают к трубе. Затем так же крепят всю спираль.
  6. Нижний конец трубы стачивают под углом в 25 градусов.
  7. К верхнему приваривают ручку.

Плюсы самостоятельного ручного бурения

Ручное бурение самостоятельно сделанными приспособлениями имеет следующие преимущества перед автоматическими способами проходки с использованием специальной буровой техники частными лицами и организациями:

Дешевизна. Изготовление своими руками бура из подручных материалов и проходка скважины без привлечения сторонних помощников, специалистов, организаций — самый выгодный вариант с финансовой точки зрения, если другие способы занятости в свободное время не приносят денежный доход.

Универсальность. Самостоятельное проведение буровых работ вручную универсально благодаря следующим особенностям:

  • Ручное бурение во многих ситуациях является единственно возможным вариантом проведения работ, если въезд на участок специальной техники невозможен или скважина размещена в построенном помещении.
  • Ручным способом прокладывают узкие скважинные каналы без использования обсадных колонн стандартного диаметра, что существенно удешевляет организацию и обустройство водоснабжения на индивидуальном участке.
  • Вручную проводят бурение на глубину от 5 до 35 м, что соответствует характеристикам абиссинской и скважины на песке.
  • Сделанный бур можно использовать для иных хозяйственных целей, если необходимо проделать отверстия в земле — при сооружении ограждений, посадке садовых растений, монтаже свайных фундаментов и других работ хозяйственно-бытового назначения. За ненадобностью конструкцию всегда можно разобрать и использовать в хозяйстве по своему усмотрению.

Комплектация ручного спирального бура заводского изготовления

Гибкость применения. В зависимости от глубины залегания водяного пласта, качества грунта и размерных параметров скважинного канала, используют различные бурильные технологии, конструкции буровых приспособлений или их сочетания. При индивидуальном изготовлении всегда есть возможность путем экспериментов самостоятельно сделать бур для скважины, наиболее удобный и эффективный для конкретных условий.

Проводить работы можно в любое удобное для хозяина время без привязки к сезону, времени суток, погоде, наемным специалистам или организациям. Если к обустраиваемому участку не подведена электроэнергия, ручным механическим способом можно бурить скважины без ее присутствия.

Конечно, за дешевизну ручного способа придется платить скоростью проведения работ и интенсивными физическими трудозатратами, последние в некоторой степени полезны с точки зрения улучшения здоровья.

Трубы и муфты для резьбового соединения

Материалы и инструменты, необходимые для изготовления бура

Схема ручного бурения.

Прежде чем приступать непосредственно к работе, следует запастись всеми необходимыми материалами и инструментами. Мастеру понадобятся:

  • отрезок газовой трубы (для изготовления вертикальной стойки);
  • фрагмент листовой стали высокой прочности (для производства лопастей винта);
  • отрезок гладкой арматуры (металлический прут) диаметром 16-20 мм (для изготовления ручки);
  • аппарат для сварки;
  • сварочная струбцина;
  • станок для токарных работ;
  • круг наждачный;
  • электрическая дрель;
  • набор сверл по металлу;
  • угловая шлифмашина (болгарка) с диском по металлу;
  • газовый ключ;
  • монтажные тиски.

Ложковые буры для бурения земли

Для грунта, устойчивого к осыпанию, чаще всего используется бур ложкового типа. Бур можно изготовить из трубы необходимого размера или из куска листовой стали, который нужно свернуть по определенному диаметру. Бур имеет цилиндрическую форму с прорезью внизу вдоль прибора. Разрез на нижней части бура можно сделать болгаркой с кругом по металлу.

Средняя длина бура – 70 см, диаметр может быть разным. При бурении скважины осыпаемая порода задерживается внутри цилиндра, сжимаясь и прилипая к стенкам. Даже если бур упирается в воду, земля не осыпается, а остается внутри ложки.

Иногда к нижней части бура приваривают сверло по металлу, которое как бы визуально продолжает ось бура. Благодаря острому наконечнику буру будет легче проделывать скважину.

Самодельный бур-ложка убирает грунт поперечной кромкой и вертикальной выемкой, при этом скважина может получиться большего размера, чем диаметр бура.

Ложковый бур применяется не только для бурения скважин и колодца, но и для установки заборов или столбов, подготовке ямы для фундамента или посадке деревьев.

Как изготовить канатно-ударный бур

Механизм ударного бура довольно прост в устройстве. Чтобы его изготовить и собрать понадобятся следующие материальные ресурсы и оборудование: толстостенная труба требуемых размеров, уголки, листовая сталь, рулетка, болгарка, сварочный аппарат и ручная либо автоматическая лебёдка. Чтобы изготовить и собрать ударный бур следует выполнить некоторые действия в такой последовательности:

  • Собирается тренога высотой не ниже, чем2 метра.
  • Вершина треноги оборудуется специальным узлом, который позволяет установить ручную или автоматическую лебёдку.
  • Изготавливается ударный инструмент.

Для этого нужна труба с наружным диаметром, который соответствует диаметру будущей скважины. На один конец наваривается кусок толстолистовой стали. Затем в нём выполняется отверстие для того, чтобы зафиксировать трос. А на ударном конце трубы по всей окружности делаются заточки. Для обеспечения прочности этих элементов, их нужно закалить. А также инструмент, следует обустроить дополнительными утяжелителями.

Подготавливается основа для размещения рабочего инструмента. Вырезается неглубокое отверстие в земле. Затем бур для канатного бурения крепится на треноги и размещается таким образом, чтобы он смог полностью погрузиться в подготовленный участок под воздействием собственного веса.

Способы усовершенствования инструмента

При бурении лунок мастер может столкнуться с большим количеством корневищ растений, которые плотно залегают в почве. Острые кромки лезвий значительно облегчат работу с буром. Для удобства пользования можно на покатой области лезвия нарезать несколько зубцов или закруглить его режущую зону.

Можно усовершенствовать конструкцию и сделать съемные фрезы для бура. Благодаря им будет возможно бурение лунок любого диаметра. Кроме изготовления запасных частей, нужно предусматривать их крепление к воротку. Проще всего соединить их двумя пластинками железа, которые крепятся сваркой.

В крепежных пластинах, а также в лезвиях нужно просверлить по два отверстия для бортов. Фрезы крепятся болтами М6. Для того чтобы болты не мешали при работе, их нужно вкручивать резьбой кверху.

Есть еще один способ усовершенствовать самодельный бур для столбов. Можно усилить эффективность работы нижнего торца воротка. Для этого нужно вырезать узкую металлическую пластину (10×2 см) и обточить в виде конуса при помощи болгарки, делая своеобразное остриё.

Не нужно делать надрезы в воротке, в его торец вставляются металлические обточенные пластины, фиксируются сваркой и сплющиваются. В итоге должна получится пика.

Есть другой метод изготовления пики. Металлическую пластину отрезают длиной около 17 см и делают из нее шнек, похожий на штопор. Далее алгоритм действий такой же, как и в описанном первом варианте.

В роли шнека может выступать подходящее сверло, которое легко может справиться с деревом, а также металлом. Такой инструмент значительно легче войдет в грунт и будет без проблем бурить ямку до нужной глубины.

Строителям, которые работают на плотных глубинных слоях грунта, пригодится один совет. Между пикой и фрезой нужно приварить плоскорез небольшого размера. Благодаря такой конструкции будет возможно рыхление земли и центровка при бурении. Для такой детали понадобится 2 металлических пластины 3×8 см. Такая хитрость значительно ускорит работу с инструментом.

Фрезы также можно сделать из дисков для болгарки, которые предназначаются для работы с камнем. Круги нужно нарезать по радиусу и расширить отверстие в центре, соответственно диаметру воротка. Изгиб диска с разведением сторон дает подобие штопора или шнека. Останется только приварить деталь способом, описанным выше.

Фрезу очень просто сделать из диска от циркулярной пилы. Зубья такой модели очень легко справятся с корневищами растений и твердой почвой.

Способ модернизации своего бура мастер может выбрать самостоятельно. Стоит сказать, что изготовление бура для столбов своими руками — совершенно не сложный процесс и требует от мастера минимальных физических и финансовых затрат. Весь процесс изготовления занимает от силы два часа.

Напоследок есть один важный совет: перед процессом бурения лучше всего взрыхлить грунт при помощи лопаты, тогда устройство легче войдет в него, и работа пойдет гораздо быстрее. Приведенные рекомендации обязательно помогут мастеру сделать функциональный и эффективный инструмент, который будет служить ему десятилетиями и станет очень хорошим помощником.

Как сделать бур – процесс подбора инструментов и деталей

Сложностей в изготовлении такого нехитрого инструмента как
самодельный земляной бур быть не должно. Тут главное подобрать подходящие
комплектующие.

Необходимые инструменты:

  • сварочный аппарат;
  • электродрель, у которой, должен быть богатый набор сверл по
    металлическим поверхностям;
  • также не лишним будет иметь абразивный круг, скорее всего,
    некоторые элементы придется вытачивать при помощи станка;
  • дополнительно может понадобиться разное слесарное
    оборудование.

Для изготовления штока можно воспользоваться арматурой либо
трубой, у которой длинна будет не менее двух метров. А чтобы понять, какой у
трубы должен быть диаметр, можно взять старое сверло (приблизительно тринадцать
миллиметров) и примерить к трубе. Диаметр прута или трубы должна быть меньше
чем 15 мм.

Как сделать бур

Ручной бур для земляных работ – сборка по этапам

Многие советы опытных специалистов в этом деле указывают на
то, что лучше всего приварить все элементы для надежности.

Сначала нужно приварить горизонтальную ручку, совершенно
перпендикулярно к самому штоку, а концу на противоположной стороне придать
острую форму. Старое сверло нужно приварить к внутренней стороне трубы.

Самым главным моментом в изготовлении бура должно быть то,
что шток обязан хорошо входить в землю, тем самым помогая верхней (шнековой)
части.

Для создания ножей можно использовать диск циркулярной пилы,
который разрезается на две половинки, а затем приваривается под углом,
примерно, в 120 градусов. Только нужно помнить, что у диска края зубчатые,
поэтому их нужно сточить.

Чтобы сократить по минимуму усилия при земляных работах,
можно приварить еще несколько дисков к штоку, тогда бур будет входить в землю
«как по маслу».

При необходимости удлинения штока, можно придумать систему
втулок, а также подумать о других соединениях на резьбе.

Нет ничего лучше, чем сделать инструмент собственными
руками. А самое главное, можно при воплощении идеи смело экспериментировать, увеличивая
функциональность и другие особенности вашего инструмента.

Сфера применения устройства

Шнеки применяются для бурения скважин и обеспечивают оперативную выемку грунта. Они используются при выполнении следующих работ:

  • бурение скважин на воду;
  • бурение отверстий под свайный фундамент, электрические или заборные столбы;
  • устройство ям под посадку саженцев;
  • подлёдная рыбалка;
  • устройство прорубей (для рыбалки, купания, подлёдного дайвинга).

Виды буров:

  1. Простейший бур представляет собой шнек с рукоятью. Он приводится в действие мускульной силой человека. Подходит для зимнего отдыха и небольшого объема строительных работ.
  2. Мото- или бензобур оснащен бензиновым двигателем и понижающим редуктором. Мощность двигателя и шнек для мотобура выбираются исходя из поставленных задач. Например, для работ на дачном участке хватит мощности до 3,5 л. с., а для профессионального использования в садовой и строительной сфере имеет смысл присмотреться к моделям мощностью 5–6 л. с.
  3. Электробуры почти невозможно найти в продаже, но легко сделать самим при наличии мощной электродрели или небольшого электромотора и червячного редуктора, который можно снять со старой и неисправной техники. Основная проблема электрических буров – малая мощность и подверженность перегреву. Однако для нечастого использования и бурения отверстий небольшого диаметра они вполне подходят.

Итак, для чего может понадобится бур и что не сможет сделать лопата?

Вот несколько ситуаций, с которыми наверняка сталкивались каждый домовладелец. Необходимо сделать сравнительно узкие и глубокие отверстия в земле под:

  • сваи фундамента
  • столбы ограды
  • посадки деревьев и кустарников
  • внесение удобрений
  • взятие проб грунта
  • проверку на грунтовые воды
  • … и многое другое

заводской ручной шнековый бур

Как видим, ручной бур — вещь нужная. В строительных магазинах такие изделия стоят в районе 1000-2000 р. Возможно, цена не покажется большой, но часто эта дешевизна является следствием некачественного изготовления. Конечно, есть модели, которые надежнее и дороже, но мы хотим оптимизировать затраты с учетом того, что бур нужен нам довольно редко.

Технические особенности

Приобретая бензиновый бур, следует внимательно подходить к выбору модели, так как есть особые нюансы, на которые следует обратить внимание. Одной из таких особенностей является то, что буры одних производителей могут не подходить к аппаратам других

Также через некоторое время пользования, необходимо время от времени проверять остроту шнековых ножей, так как из-за их притупления ухудшается качество скважин и быстрее изнашивается механическая часть устройства. Затачивать шнеки можно и самому с помощью напильника или заточного станка.

Ещё одним моментом при выборе бензинового бура, является присутствие системы лёгкого запуска и системы амортизации. Это обеспечит комфорт в работе, так как не будет проблем при запуске в прохладное время года, а излишняя вибрация не повлияет на здоровье.

Все аппараты заправляются бензином марки не ниже А-92 с добавлением масла в соотношении 25/1. Более подробно о топливе необходимо ознакомиться в инструкции по эксплуатации.

Для большей глубины бурения обеспечивающим стандартным буром, предусмотрены насадки-удлинители. Они чаще всего не входят в комплект, поэтому приобретая такие удленители, следует учитывать, что, как и буры разных фирм, они могут не подходить к данной модели.

Полезной функцией оснащены тяжёлые бензиновые буры. Многим известно к чему приводит заклинивание бура при работе в мощном перфораторе, не оснащённом специальной защитной «трещоткой». Здесь бывает похожая ситуация. Чтобы это не привело к травмам и увечьям, производители мощных бензиновых буров оснастили свои устройства специальной защитой. Суть её работы сводится к тому, что при заклинивании бура на камне или корне дерева, система автоматически отключает работу двигателя. А в некоторых моделях при такой ситуации, включается вращение в обратную сторону, что освобождает бур из «плена».

Все это направлено на безопасность человека и защиту аппарата от поломки.

 Делая вывод, можно сказать, что бензиновый бур действительно незаменим на стройке. При выполнении всех требований эксплуатации он прослужит долго и облегчит такую тяжёлую и необходимую работу, как бурение отверстий в грунте. Он сэкономит ваши силы и время. А время — это деньги.

Свёрла по металлу. Какие лучше?

Поверочный угольник. Надёжен и прост!

Конструкция

В средствах массовой информации публикуется много вариантов самодельных конструкций ручного инструмента. Их объединяет одна идея – произвести выемку грунта определённого диаметра и глубины с помощью физической силы человека.

Ручной бур состоит из нескольких основных частей:

  • держатель (ручка);
  • вал (штанга);
  • удлинители;
  • режущая головка (винт);
  • лом (пика).

Держатель

Ручка инструмента является силовым рычагом, который с помощью рук работника сообщает вращательное движение через вал режущему органу бура. Стальной держатель делают того же диаметра, что и труба вала. Обычно это выглядит в виде буквы «Т». Ручку приваривают перпендикулярно штанге. Встречаются модели, где ручка крепится соосно валу с несколькими изгибами. На вертикальные части держателя одевают трубки, чтобы руки работника не подвергались трению ручки.

Вал

Штангу делают из водопроводной трубы. Диаметр штанги бывает от ½ до 1 дюйма. Делать вал более толстым не имеет смысла – это потребует больших усилий для вращения бура. На одном конце оси приваривают держатель, а с другой стороны крепят режущую головку, оканчивающуюся заострённым сверлом (пикой).

Удлинители

Дополнительные секции вала позволяют увеличивать глубину прохождения режущей головки до 10–15 м. Секции снабжены винтовыми соединениями. Длину вала увеличивают установкой дополнительных секций штанги.

Режущая головка

Основной рабочий орган бура предназначен для разрыхления почвы и выталкивания её вверх. Плоскости лезвий, срезая слои грунта, скапливают на своей поверхности землю. Грунт извлекают при очередном вытягивании устройства из скважины на поверхность.

Лом

Направляющая вала может быть сделана в виде большого сверла или остро отточенного клинка. Пика входит строго вертикально в землю, тем самым фиксируя направление прохождения бура. Лом производит предварительное разрыхление грунта в центре скважины, что «облегчает» фрезам вырезать слой почвы.

Как сделать электрический ямобур

Устройство электрической буровой установки

В данном случае вращение ямобура будет осуществляться при помощи карданной передачи. Чтобы повысить безопасность работы с таким инструментом можно путем установки муфты.

Чтобы сделать данный агрегат транспортабельнее, рекомендуется смонтировать основные рабочие узлы на тележку. Мотор лучше всего установить с одного конца рамы опоры, а с другой – поместить кронштейн. Используя такое решение, удается без труда сделать вертикальную стойку, облегчающую выполнение всех работ.

Видео по теме: Буроям из мотоблока

Публикации по теме

Изготовление мини-экскаватора своими руками

Изготовление ресивера для компрессора своими руками

Как сделать прицеп к мотоблоку своими руками

Разновидности бура по назначению

В зависимости от места, сферы использования имеют нюансы в конструкции. Разберем каждый из них подробнее.

Шнековый

Применяется для бурения глубинных скважин на воду, обустройства подземных зондов под тепловые насосы. Имеет большое количество витков, именуемых шнеками.

ТИСЭ

Такой инструмент берется для рытья ям под монтаж свай. Внизу у него откидывающаяся лопатка, которая отвечает за расширение.

Проще говоря бур ТИСЭ имеет:

  • лопасти;
  • землеприемник;
  • раскладной расширенный нож (в нижней части).

Для удобства работы нож иногда делают съемным.

Такой инструмент умельцы научились изготавливать самостоятельно. Ножом служит обрезанная лопата с хорошей заточкой. Землеприемником станет жестяная банка из-под соленой рыбы. Нож фиксируется не вплотную, а чтобы он мог двигаться. При опускании инструмента в шурф он подтягивается капроновой нитью, закрепленной на конце. Как только бур касается дна, натяжение нити делают меньше. Лопатка подрезает бока ямы, достигая нужного расширения.

Бур из лопаты

Отличный вариант для посадки кустарников, деревьев. Лопату нужно брать из качественной стали, чтобы не пришлось часто затачивать. Снизу с обеих сторон отрезают болгаркой небольшие сегменты, чтобы она приобрела прямоугольную форму.

Низ лопаты распиливают по центру на глубину до 30 см. Левую часть отгибают вперед, правую – назад или наоборот. Образовавшиеся лепестки проходят сварочным швом.

Для мягких грунтов

В таких условиях работать стандартным буром неудобно и это занимает больше времени. Поэтому для таких участков эффективным станет инструмент с режущей частью, которая делается удлиненной. Оформляется в виде стакана по бокам с небольшими прорезями. На разрезах выступает режущая кромка. Лучший материал для этого – закаленная сталь. Ее нужно хорошо заточить.

Навыки создания ручного бура особенно пригодятся, если дом с участком стоит на глине, суглинке, скалистой почве, где заводские буры-универсалы просто не справляются.

Мотобур (с бензиновым приводом), электрический

Магазинные варианты буров остаются привлекательными для владельцев частных домов, благодаря большой производительности, скорости работы.

Мотобур удобен в транспортировке, но зависит от заправки топлива. Инструмент с электроприводом будет работать только в условиях постоянной подачи электроэнергии.

Оба типа функционируют в разных режимах: на больших и малых оборотах.

Необходимый в работе материал, инструмент

Основа конструкции – металлические элементы. Нужно изготовить ручку, режущие пластины, стойку. Для этого подготавливается лист металла (сталь с отличными прочностными характеристиками), прут диаметром 16 мм и труба, набор креплений для болтового соединения. Учитывая, что все конструкционные элементы изготавливаются из металла, в первую очередь для работы потребуется сварочный аппарат.

А дополнительно и другой инструмент:

  • болгарка;
  • дрель, сверла по металлу;
  • абразивный круг;
  • слесарные инструменты.

Если конструкция основывается на резьбовом соединении, то для нарезки резьбы следует подготовить метчик.

Описание и фото

Конструкция бура позволяет не нарушать целостность земляного слоя, а просто проделывать отверстие нужного размера. Например, если нужно сделать неширокую глубокую яму под закладку водяных труб или электрокабеля, то бур будет незаменим.

Проблему с постройкой нового забора или закладкой фундамента для здания он тоже решит. Достаточно будет определиться с размерами лунок и начать их бурение, после чего поставить первую балку или столб. Благодаря своей простате и эффективности, данный инструмент получил широкое распространение и сейчас на рынке можно увидеть множество его разновидностей.

Для того, чтобы выбрать подходящий бур необходимо понять, для решения каких проблем он необходим в данный момент. Ведь если планируется использовать его только пару раз за сезон (сделать яму для посадки дерева или кустов), то подойдёт самая простая модель. Если же стоит задача в бурении фундамента или глубоких ям, то тут уже нужен более дорогой и профессиональный бур.

Подготовительный этап

Прежде чем приступать к сборке конструкции шнека необходимо подготовить рабочий инструмент. В этот список входят:

  • сталь листовая;
  • автомобильные рессоры;
  • напильник;
  • специальные тиски для фиксации заготовок;
  • молоток;
  • картон и маркер;
  • болгарка и диски для нее;
  • крепежные элементы; рулетка;
  • трубы разной длины.

Что касается материала труб, то лучше подбирать стальные элементы, у которых повышенная коррозийная стойкость. Если брать дешевый вариант, то уже спустя некоторое время на поверхности появится ржавчина.

Если все подготовлено, то можно приступать к работе. Чтобы изготовить шнек своими руками, необходимо выполнить следующие действия:

  • вначале сделать проект, а затем — шаблон на плотном картоне;
  • взять стальную полую трубу, этот материал должен выдерживать серьезное механическое воздействие;
  • изготовить из гибкого стального листа витки и с помощью сварочного аппарата приварить перья к трубе — получится своеобразная пружина.

Если требуется шнек для работы с сыпучим материалом, то витки должны быть расположены всплошную. В обратном случае нужного эффекта не будет. Если все сделано правильно, получится эффективный инструмент, который будет иметь следующие положительные качества:

  • компактный размер;
  • высокая производительность;
  • длительный эксплуатационный срок;
  • удобный в работе;
  • быстрое углубление и подъем земли.

Различные конструкции и применение

В зависимости от наличия моторизации буры делятся на две группы:

  • ручные, которые приводятся в действие ручной силой;
  • автоматические, укомплектованные приводом (бензиновым, электрическим или гидравлическим).

Ручные буры представляют собой простейшую конструкцию, которая подходит для применения в быту. С ее помощью можно сделать отверстие в почве глубиной до 2 м. Например, для деревянного забора или ям для растений. Такое буровое устройство состоит из двух полукруглых лопастей, расположенных под углом друг к другу. Так как такой бур используется при посадке растений, то его называют садовым.

Для выполнения углублений под столбы используется инструмент, у которого удлинена режущая часть. Такое устройство называется шнековым буром. Оно отличается легкостью, небольшими размерами и простотой в эксплуатации. Ручной бур состоит из стержня с ножом и ручкой. У некоторых устройств бывают съемные ножи или винты. С помощью ручного бура можно легко проделывать отверстия разного диаметра в верхних слоях грунта. Чаще всего встречаются разборные буровые устройства.

Применение ручного бура дает возможность проделывать скважины для свай ТИСЭ, которые обладают большой несущей способностью.

Автоматические буры бывают:

  • портативные;
  • навесные.

Портативные буровые устройства обладают большой мощностью, поэтому при эксплуатации их должны удерживать два работника. Инструменты могут приводиться в действие тремя способами: с помощью электричества, гидравлики и бензина. В зависимости от этого различают три вида портативных буровых устройств:

  1. Бензиновый. Подходит для работы в любом типе грунта. Инструмент можно использовать при сооружении столбчатого фундамента, для бурения скважин на садовом участке. Бензиновый бур работает при любой температуре. К его недостаткам можно отнести наличие шума во время бурения.
  2. Электрический. Работает бесшумно, но его надо подключать к сети, что снижает портативность, или использовать аккумулятор. Мощность электрического бура меньше, чем бензинового.
  3. Гидравлический. Приводится в действие с помощью компрессора. От других типов отличается возможностью бурить в разные стороны, что облегчает прохождение проблемных слоев почвы. Пневмобуры имеют меньшие размеры и вес, чем электрические инструменты, и развивают большую мощность. Для длительной эксплуатации гидравлического бура необходимо тщательно следить за чистотой привода.

Навесное буровое устройство — это съемный навесной бур, который работает с помощью трактора или другого строительного транспорта. Главные преимущества инструмента: точность и высокая скорость.

Пошаговая инструкция сборки

Берем отрезок трубы, диаметром 5 см и делаем овальный край.

Подготавливаем место для ручки бура. Привариваем к овальной стороне отрезок металла для ручки бура.

К части с диаметром 5 см приваривается гайка.

Сборка бура

Прикручиваем оба конца трубы. С одной стороны трубы привариваем наконечник, с другой болт и прикручиваем друг другу. Диски распиливаем пополам.

Монтаж дисков

2 половинки диска привариваются под углом 40 градусов друг к другу на край трубы. Вторая половина большего диаметра приваривается аналогично выше первого на расстоянии 10 мм.

Скручиваем обе части вместе. Получаем ручной бур.

После проведения всех работ необходимо выполнить пробное бурение и только после этого его можно подготовить для нанесения краски. На изготовление данной модели понадобится не более 2,5 часов.

Что следует подготовить

Для того чтобы собрать представленный бур своими руками вам потребуется совсем мало материалов. Основным и самым сложным из них являются лезвия для бура. Их придётся покупать либо очень точно вырезать из толстого металла, а затем затачивать кромку, придавая её довольно острый край для лучшего врезания в землю. Для основания и ручки можно подобрать любую подходящую трубу.

Самодельный бур со сменными насадками, различных диаметров

Единственным условием является достаточная толщина стенок трубы, чтобы она не сломалась и не деформировалась в процессе эксплуатации. Из инструментов вам может потребоваться болгарка или электрический лобзик с полотном по металлу, сварочный аппарат и дрель.

Бурение ям под столбы своими руками

Решение проводить мероприятия по бурению ям для столбов самостоятельно требует знания основ устройства и особенностей применения того или иного оборудования. От этого зависят: объем затраченного времени, предупреждение травм, а также конечный результат.

Бурение ям для столбов

Ручное бурение ям

Использование ручного инструмента, несмотря на кажущуюся простоту, имеет свои особенности. К ним можно отнести следующие моменты:

  1. Бур «из магазина» не проходит первичной заточки у изготовителя, следовательно, эту работу выполняют самостоятельно напильником или соответствующим кругом угловой шлифовальной машинки.
  2. С точки бурения необходимо убрать траву, а еще лучше – верхний слой дерна. В этом случае усилия оператора будут направлены на работу с грунтом, а не борьбу с растительностью.
  3. Вводить рабочую часть инструмента на планируемую глубину проходки сразу не рекомендуют, да и это возможно только в мягких грунтах. Периодически следует вытаскивать рабочую часть, устраняя землю и проверяя ее целостность.
  4. При достижении каменистых пластов рекомендуют использовать лом для разрыхления проблемного участка.

Бурение уширения при помощи бура на подготовленном участке

Если установлено до начала работ, что состав почвы имеет обширные каменные вкрапления, то следует использовать механизированные варианты бурения.

Особенности применения средств автоматизации для бурения

Механизированные буры – устройства, которые при работе требуют значительной физической силы и навыков, поэтому многие из них рассчитаны на совместную работу двух операторов. Предупредит травмы и обеспечит хороший результат выполнение следующих рекомендаций:

Перед началом работ проверяют целостность исполнительной части – целостность крепления, заточку режущих частей.
Особое внимание обращают на первый контакт шнека с грунтом. Необходимо усилие для предотвращения обратного удара от вращения бура.
Необходимо периодически проводить очистку шнека, в частности после прохождения небольших отрезков ствола

В противном случае физическая нагрузка при вытаскивании оборудования будет значительной.
Следует учитывать специфику грунта. Если он мягкий, то при сильном надавливании бур уйдет в землю быстро, а удалить грунт станет проблематично. Неправильно подобранная насадка при жестком составе почвы затупит инструмент или приведет к «запиранию» проходки.
При необходимости освоения ствола, длина которого требует применения дополнительных насадок, сверлят вначале основной рабочей частью, а впоследствии дополнительной.

Любой технике необходимы уход и периодическая смазка

Если необходимо сверлить отверстия в мерзлом грунте, то следует проводить поэтапные работы. Вначале инструментом в два раза меньше расчетного, а затем довести до требуемого основной насадкой.

Технология ТИСЭ

Особенность крепления столбов с использованием технологии ТИСЭ заключается в том, что нижняя часть отверстия под опору имеет расчетное расширение. Его исполнение производится специальными насадками на рабочей части бура как в ручном инструменте, так и механизированном оборудовании.

Схема устройства бура и углубления по технологии ТИСЭ

Отличия представлены способом крепления и рабочим охватом откидных лопаток. Последовательность действий заключается в следующем:

  • разбуривается основной ствол;
  • устанавливают откидные лопатки (в съемном варианте), погружают до нижней точки;
  • поступательным вращением увеличивают нижнюю часть отверстия на диаметр захвата почвы лопатками.

Схема формирования ям с расширением

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
