Кладка печи
Перед началом выкладки рядов укладывают двойной слой гидроизоляции (рубероида). Первый слой кирпича укладывают прямо на него. Кирпич кладут без раствора. Все остальные ряды — в полкирпича, на глиняный раствор (или готовый состав).
Выкладку производят в строгом соответствии с порядовкой. В ней указан состав и конфигурация каждого ряда, тип кирпича и контуры подрезки. После укладки первого ряда устанавливают дверку поддувала. Ее фиксируют проволокой, предварительно обернув по периметру рамки асбестовым шнуром.
Продолжают кладку до уровня колосников. Затем используется шамотный кирпич для топки и рядовый для внешнего слоя. Устанавливают дверцу топки (тем же способом, что и ранее). Дальнейшую кладку ведут по схеме, постоянно сверяясь с порядовкой. Варочный настил укладывают на асбестовый шнур.
После этого в задней части топки начинают формировать дымоход. Он представлен обычно 4-6 рядами кирпича, после чего вставляют металлическую трубу. Ее выводят либо вертикально, через перекрытие и кровлю, либо сквозь внешнюю стену и далее вертикально, с креплением к наружной стене.
Мнение эксперта
Левин Дмитрий Константинович
Все нюансы обычно указываются в пояснении к схеме печи. Каждая конструкция может иметь собственные особенности, которые надо учитывать в процессе сборки.
Готовую печь надо выдержать не менее 5 суток (за это время можно ее побелить, уложить перед дверцей стальной лист и выполнить другие работы). после этого приступают к принудительной досушке — раз в день топят печь сухими дровами — в первый день 2 кг, затем +1 кг ежедневно. Так действуют в течение недели, после чего печь можно эксплуатировать в обычном режиме.

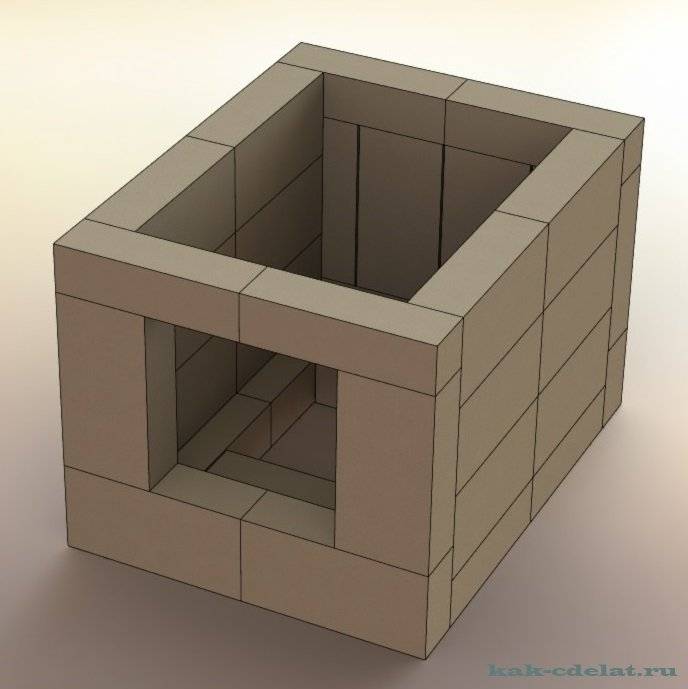

Пошаговая обкладка
Первый ряд укладывается полностью без зазоров, для более надежного сцепления кирпичи смачиваются водой. Во втором ряду необходимо предусмотреть вентиляционные отверстия: для этого оставляются по два небольших зазора (размера в полкирпича) с каждой из четырех сторон. Все последующие ряды укладываются без отверстий с соблюдением одинаковой толщины швов, которая не должна превышать 5 мм. В завершение необходимо зачистить все швы, удалив остатки раствора, и можно очистить поверхность печки щеткой, смоченной в воде с мылом. Для обеспечения прочности необходимо оставить конструкцию на сутки.
Таким образом, мы рассмотрели, как обложить железную печь кирпичом, и даже не изучая посвященные данной теме видео уроки, выяснили, что это легко сделать своими руками. Однако, просмотр видео-инструкции будет также полезен.
Буржуйка из кирпича своими руками
Изо всех благ цивилизации единственным, без которого в гараже или на даче, в холодное время года обойтись невозможно, является отопление.
Печь – буржуйка в этих случаях незаменима, так как изготовить её может практически любой мужчина, а необходимые для изготовления материалы легко найти на ближайшей свалке или базе приёма металлолома.
Печь можно изготовить и из отслужившего свой срок бидона, и из старой металлической бочки, и из листовой стали. Также можно сделать буржуйку из кирпича.
Получившаяся печка может топиться практически чем угодно, быстро прогревая помещение. Но, к сожалению, стенки печи также быстро остывают, если огонь в топке уже погас.
Кроме этого буржуйке из металла присущи ещё несколько недостатков. Она относится к пожароопасным конструкциям, быстро прогорает, а коснувшись случайно её раскалённой стенки, можно получить серьёзный ожог.
Необходимые инструменты
Чтобы организовать работу нужны самые простые инструменты. Если на участке нет электричества, можно обойтись без замешивания дрелью и делать все вручную. Для работы понадобятся:
- Мастерок для кладки кирпича и очищения от излишков раствора.
- Кирка, для деления кирпича (при необходимости).
- Отвес для соблюдения ровной вертикальной кладки.
- Водяной уровень для горизонтального выравнивания.
- Емкость для раствора.
- Лопата или дрель с насадкой для замешивания раствора.
- Расшивка, при желании сделать аккуратные швы.
- Сито для просеивания песка 1,5*1,5мм. Для промывания используют мешковину.
- Абразивная насадка на дрель для очищения готовой кладки от излишков раствора.

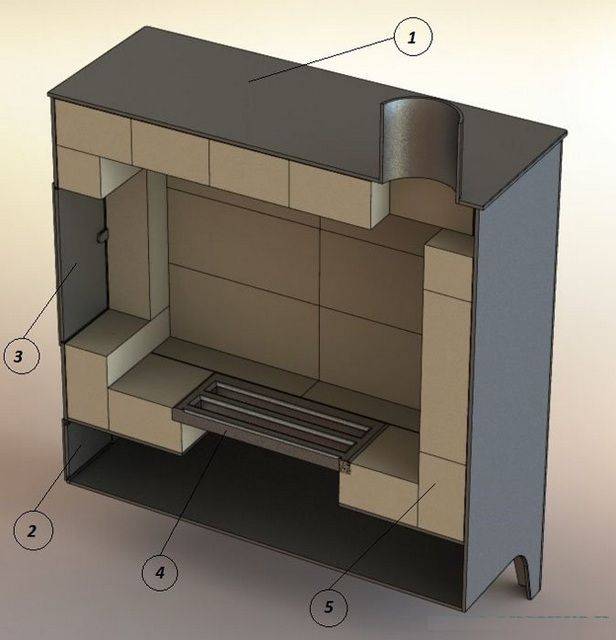

Кирпичная буржуйка, обшитая металлом
Выбираем материалы
Для реализации такой конструкции печи потребуются:
- лист металла, с минимальной толщиной 3-4 мм;
- стальной уголок, подбирается в зависимости от конструктивных особенностей печи;
- огнеупорный кирпич;
- колосниковая решетка;
- дымовая труба.

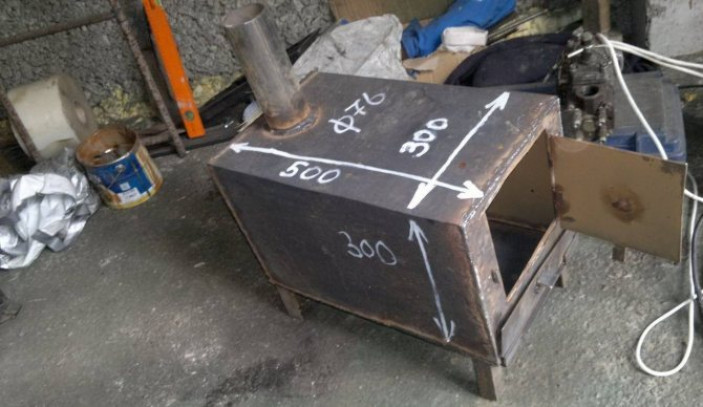

Подготовка деталей
Согласно чертежу, производится разметка элементов печи, которые вырезаются способом, соответствующим толщине металла. На листах металла размечаются детали: стенки, днище и варочная панель.
В передней панели вырезают отверстия под топку и поддувало. Передняя панель снабжается отверстием круглой формы, предназначенной для монтажа дымовой трубы.
Схема
Монтаж буржуйки
При помощи сварки производится сборка деталей трех панелей изделия в порядке, установленном в чертеже. После этого конструкция переносится его на ранее сооруженный фундамент.
Затем производится укладка кирпича согласно порядовке. После ее окончания происходит монтаж боковой стенки и крышки печи, в которую устанавливается патрубок для монтажа дымовой трубы.
Дверца для топки
По чертежу происходит изготовление дверцы топки. Ее вырезают из стального листа, предусмотрев для навешивания проушины и устройства для фиксации в закрытом положении. На стенке приваривают ответные элементы.
Дверка поддувала изготавливается аналогичным образом.
Дверца для топки
Необходимые инструменты
Чтобы организовать работу нужны самые простые инструменты. Если на участке нет электричества, можно обойтись без замешивания дрелью и делать все вручную. Для работы понадобятся:
- Мастерок для кладки кирпича и очищения от излишков раствора.
- Кирка, для деления кирпича (при необходимости).
- Отвес для соблюдения ровной вертикальной кладки.
- Водяной уровень для горизонтального выравнивания.
- Емкость для раствора.
- Лопата или дрель с насадкой для замешивания раствора.
- Расшивка, при желании сделать аккуратные швы.
- Сито для просеивания песка 1,5*1,5мм. Для промывания используют мешковину.
- Абразивная насадка на дрель для очищения готовой кладки от излишков раствора.
Родословная с историей
Печку-буржуйку придумали недобитые революцией буржуи; по терминологии победившего пролетариата – «бывшие». Только не спекулянты-эксплуататоры. Те еще в годы столыпинского подъема перед мировой войной перевели капиталы в тогдашние оффшоры, а когда брусиловский прорыв («Казаки в пяти переходах от Берлина!») при мягком, но сильном содействии агентуры царицы и Гришки Распутина захлебнулся, массово рванули в Париж, Лондон, Бруклин.
Оставшиеся «бывшие» были большей частью высококлассными специалистами в различных отраслях и глубоко порядочными людьми. За это пролетарии их жаловали не более, чем Полиграф Полиграфыч Шариков – профессора Преображенского. Использовать-то использовали, но при военном коммунизме еду и топливо выделяли разве что по мандату, подписанному лично Лениным.
К счастью, помереть «бывшим» не дали ученики и коллеги помоложе подходящего происхождения. В фильме о А. Н. Туполеве есть очень правдивый эпизод: будущий великий авиаконструктор, а тогда еще студент, пилит на дрова с другим будущим великим авиатором – Н. Н. Поликарповым – в квартире отца аэродинамики Н. Е Жуковского, украденное в парке дерево, и тут же пышет жаром буржуйка.
Но буржуйку изобрели не авиаторы, а теплотехники. Россия издавна славилась своим печным делом. Побывавшие в ней иноземцы как один, восхищались совершенством русских печей, Олеарий и Казанова и лазили в них, чтобы исследовать устройство. Казанова пишет в своих мемуарах: «Мастерство русских в устроении печей превосходит мастерство венецианцев в устройстве искусственных водоемов». Из уст венецианца это похвала экстраординарная.
Отсюда сразу же становится ясно, что прожорливость буржуек – просто следствие неправильной конструкции и/или эксплуатации. Дерево или забор просто так не стыришь, ЧК не дремлет вплоть до расстрела на месте. Печку нужно было создать такую, чтобы венского гарнитура хватило хотя бы на зиму. А уж в теплотехнике и прочих нужных для печного дела науках «бывшие» толк знали.
Современная буржуйка в художественном исполнении
С началом НЭПа и подъема СССР отношение к «бывшим», по крайней мере в верхах, в корне изменилось. Но буржуйка не пропала за ненадобностью. Еще при Ленине рабочим начали раздавать земельные участки в пригородах под, как тогда говорили, подгородные огороды. Которые есть не что иное, как теперешние дачи. И буржуйка, экономичная, элементарно простая и неприхотливая, для дачи пришлась как раз впору. В каковом качестве более всего используется и в наши дни.
Именно тогда и был начат промышленный выпуск печей-буржуек. Правда, не для рабочего класса, а для защитников революции – Красной Армии. При этом ее конструкция была доведена до полного совершенства, и оказалась настолько удачной, что художественно оформленные буржуйки в немалом количестве шли на экспорт, доставляя СССР валюту в обход тогдашних санкций.
Вдали от родины буржуйка не осталась незамеченной тамошними буржуями. Первыми за границей начали ее промышленный выпуск финны, еще в 20-х годах. И сейчас на печном рынке канадские, шведские, финские буржуйки держатся уверенно, см. рис. справа. Прежде всего – благодаря очень умеренной, сравнительно с сопоставимыми печами других конструкций, цене и удобству пользования.

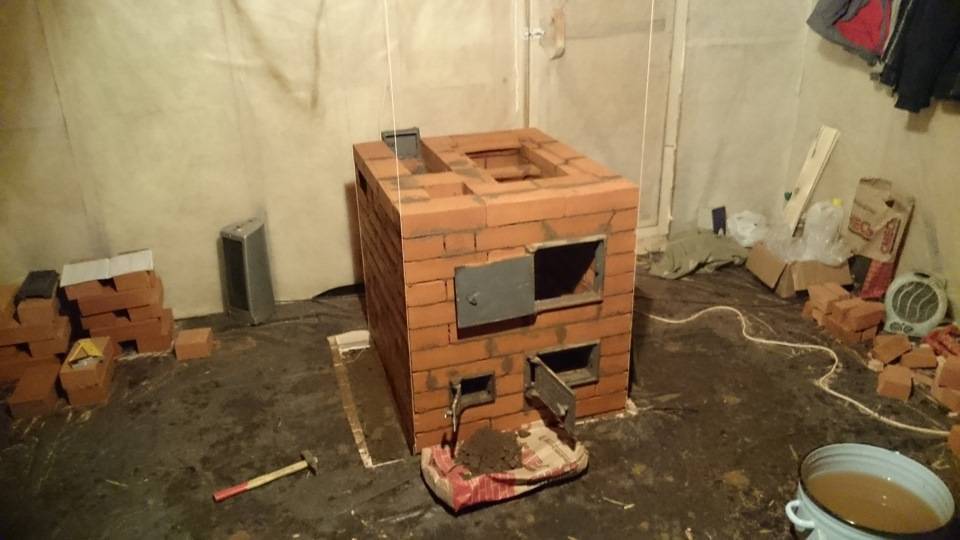

Этапы кладки печи буржуйки из кирпича
В связи с тем, что буржуйка, выложенная из кирпича, существенно тяжелее металлической печи, выкладывать ее необходимо на специальном фундаменте.
Поэтому буржуйка из кирпича своими руками для человека, проживающего в многоквартирном доме, это несбыточная мечта, если только он не является жильцом первого этажа. Частный дом, гараж и дача никаких ограничений на строительство буржуйки не накладывают.
Обычно печь размещают возле одной из стен. Тем самым, экономится место в помещении, но увеличивается вероятность возгорания стены. Поэтому часть стены, находящуюся в непосредственной близости от места установки печи, изолируют металлическим листом, листовым асбестом или слоем штукатурки.
На выбранном месте обустраивается фундамент. Яму под него достаточно выкопать на глубину до 500мм. Дно трамбуется, засыпается слоем песка (3-5 вёдер) и вновь трамбуется. Затем идёт слой щебня (100-150мм), который так же трамбуется, затем ровняется по уровню и заливается цементным раствором (цемент/песок – 1:3). Оставляем фундамент на сутки для отвердевания раствора.
Несмотря на то, что печка буржуйка из кирпича не относится к печам повышенной сложности, её кладку необходимо выполнять аналогично кладке любой печи иной конструкции, то есть по предварительно просчитанной порядовке.

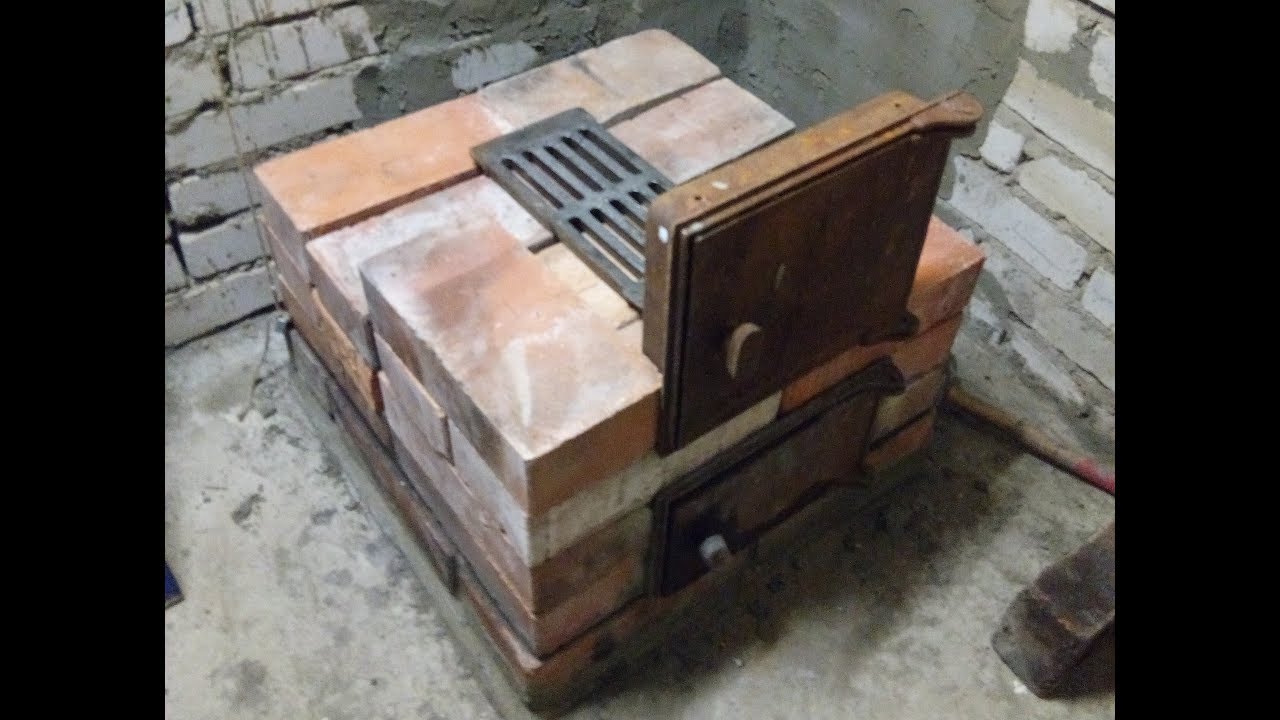

Имея на руках порядовку, заготавливаем необходимые материалы и печные приборы, а также инструмент, который потребуется при кладке печи.
Поверх залитого фундамента укладываем два слоя гидроизоляции. Первый ряд кладки (цокольный) делаем непосредственно на гидроизоляционном слое.
К данному ряду предъявляются повышенные требования по горизонтали верхней его поверхности, так как она задаёт вертикаль всей конструкции печи. Этот ряд кладётся «на ребро». Все дальнейшие ряды кладутся в ½ кирпича.
Использовать строительный уровень для проверки вертикали и горизонтали кладки желательно через каждые пять рядов. Чтобы стенки печи не «ушли» в сторону, по углам печи рекомендуется опустить с потолка ряд воздушных ограничителей (шнур с гайкой на конце).

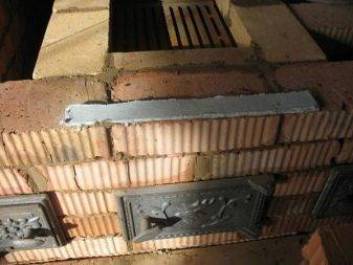

Топку удобнее всего обустроить на уровне 4-5 ряда, оставив для этого пространство шириной в два кирпича и высотой в три ряда. Под ней желательно предусмотреть отверстие в один кирпич для поддувала.
Вариант порядовки подобной печи приведён ниже.

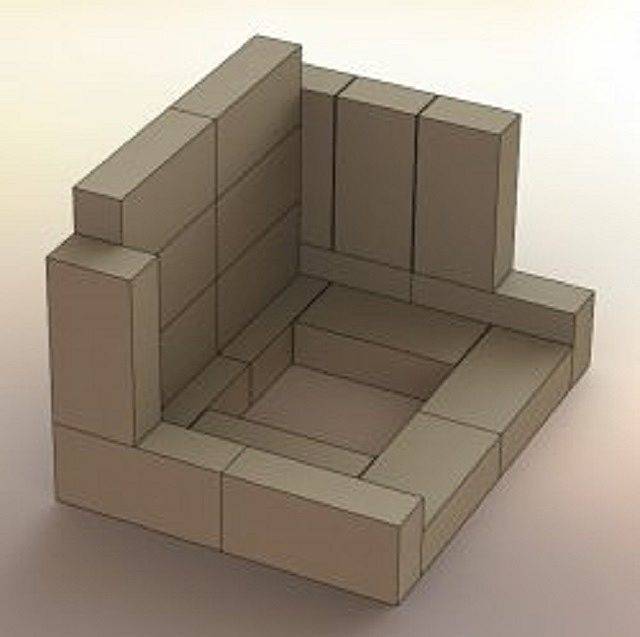

Вариант порядовки печи
При её кладке используется красный рядный кирпич, шамотный кирпич, шамотная глина, обычная глина, песок, цемент.
Трубу проще сделать из металла (внутреннее проходное сечение должно быть не менее 12 см), а вывод её можно выполнить через крышу (традиционный вариант) или через заднюю стенку печи.
Обратите внимание на то, что толщина стенок трубы, особенно на её первых метрах, должны быть более 3 мм. В противном случае, она быстро прогорит
Особенности кладки дымохода и возможные ошибки, схема кладки и основные элементы.
Фундамент для печи из кирпича
Есть ещё один нюанс, который следует учесть именно на этапе выбора места для установки печи в доме.
Виды каминов для отопления дома
Технологии, используемые для усовершенствования отопительных систем, привели к созданию альтернативных видов каминов
Как построить камин в доме своими руками
Собрать камин своими руками — задача сложная, так как в этом деле важен опыт и умелые руки.
Какие инструменты и материалы подготовить
Для работы с выбранным материалом потребуются:
- Мастерок.
- Молоток.
- Машина для шлифовки.
- Строительный уровень.
- Отвес.
- Так как обложить буржуйку кирпичом нужно качественно и безопасно, следует использовать только красный огнеупорный материал.
Рекомендуем прочитать материал о причинах задымления буржуйки в дополнение к данной статье.
Для раствора, заполняющего швы, стоит использовать смесь из глины и песка.
Один из способов приготовления смеси для закрепления кирпичей представляет следующее:
- Разные емкости наполняются глиной и песком в разных соотношениях.
- Полученная смесь оставляется на пару дней для высыхания.
- Из каждого раствора скручивается лепешка, оставляется на некоторое время, чтобы смесь «схватилась».
- Засохший материал бросается с высоты около метра — если смесь не рассыпается, значит, она качественная.
Рекомендуем прочитать про установку кирпичной печи в деревянном доме в дополнение к данной статье.
Подобный подход требует временных затрат, однако гарантирует, что выбранные пропорции окажутся наиболее качественными и долговечными.
На схеме показаны основные процессы циркуляции воздуха
Достоинства
Выстроенная своими руками печь в гараже порадует автомобилиста рядом позитивных качеств:
- возможность создать внутри помещения оптимальные температурные условия, что позволит избежать риски появления неприятного запаха, плесени, грибка. С помощью регулировки заслонок, поддувала человек способен снизить скорость сгорания дров, угля. Если подбросить в топку дров, то температура воздуха стремительно повыситься. Работать внутри теплого помещения будет гораздо приятнее, снизиться риск простудиться при ремонте машины в зимнее время года;
- длительный период остывания. Качественно возведенная печка из кирпича превосходит по данному параметру конструкции из чугуна, стали. После подбрасывания топлива в топку еще длительное время пространство будет теплым;
- чем больше по размеру кирпичная конструкция, тем более мощной она будет в плане нагрева окружающего воздуха. Однако, даже крохотная конструкции при условии правильного возведения способна сделать маленький гараж теплым;
- расходы на приобретение угля, дров существенно ниже, чем в случае использования магистрального газа.
Для чего обкладывать кирпичом?
- Какой кирпич выбрать?
- Дополнительные материалы
- Необходимые инструменты
- Подготовка раствора
- Предварительная подготовка
- Пошаговая инструкция по обкладке
- Вывод
Более простой способ сохранить часть тепла – обложить печку кирпичом. Жар, исходящий от печки, нагревает кирпич, а он остывая отдает накопленное тепло. Кирпичная кладка позволит еще пару часов после остывания буржуйки находится в тепле. Такая обкладка буржуйки кирпичом не только увеличивает КПД, но и внешне преображает дешевую печку. Для большей красоты можно использовать специальную жаропрочную кафельную плитку. Так буржуйка может стать визуально очень привлекательной и напоминать голландскую, шведскую печки.

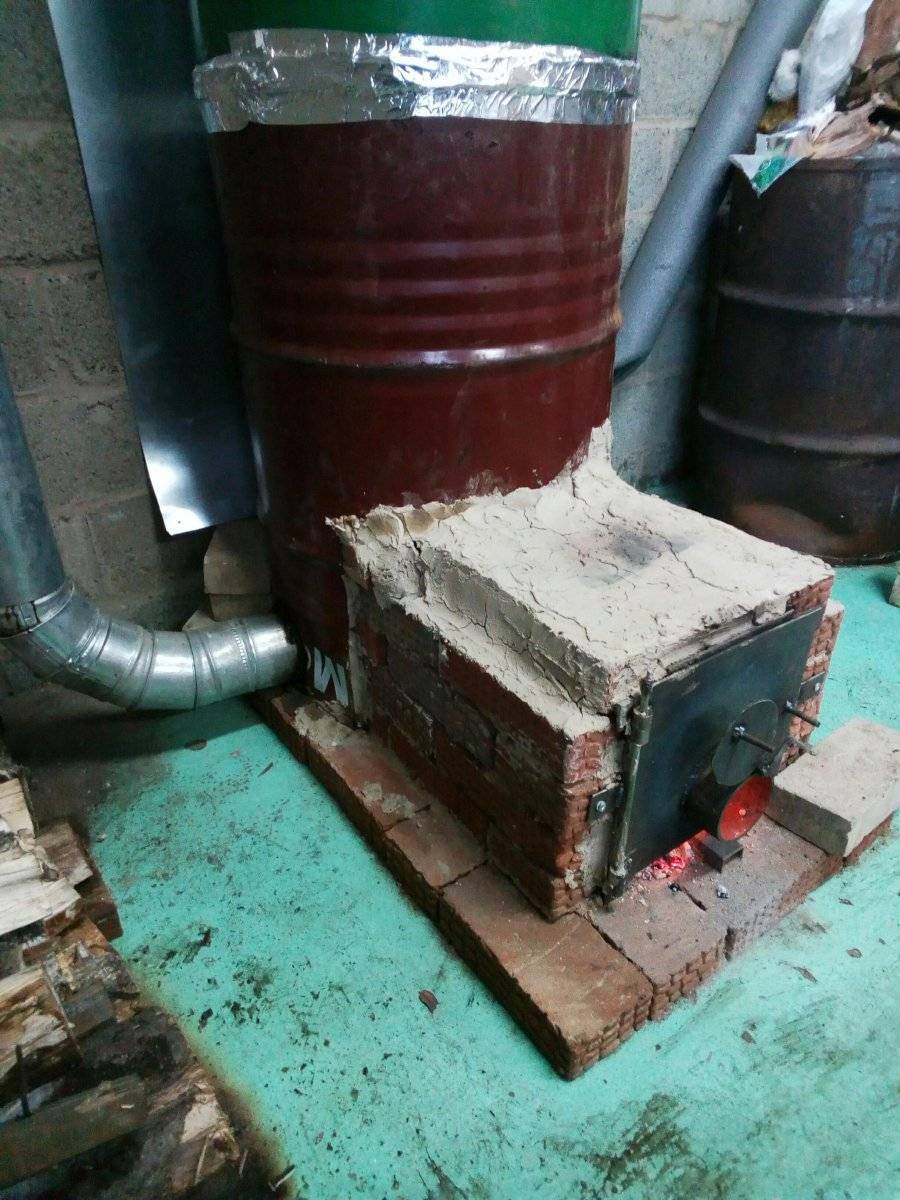

Пример обкладки
Устройство фундамента
Фундамент – это определенное капитальное основание, требующееся для пожарной безопасности, т.к. при работе буржуйки качественного длительного горения, выполненной своими руками, стальной материал обычно достаточно сильно нагревается. Сделать его своими руками легко, т.к. процесс не характеризуется сложностью — даже не потребуется использовать чертежи и делать особое углубление (ведь вес баллона небольшой). Нужно просто сделать основание толщиной только в один кирпич и потом по верху пройтись слоем специального раствора.
Вес данного приспособления не очень большой, даже при обложении специальной кладкой из кирпича, но производить установку на слабое основание всё равно запрещается.
Буржуйка в интерьере
Из рисунков в тексте видно, что буржуйка может быть украшением интерьера, значащим, и даже доминирующим элементом его дизайна. Буржуйка-камин – одно из самых востребованных изделий своего сектора. Выполнена она может быть как стилизованной под старину, так и по-современному стильной (см. рис.) В любом случае в основе – готовая каминная топка на биотопливе. В сущности, это просто передвижной мини-камин, именуемый буржуйкой.
Буржуйки-камины
Но и старая, отреставрированная дровяная буржуйка в художественном оформлении отлично сыграет роль камина и в городской квартире, был бы в ней отдельный дымоходный канал (сталинки, хрущевки/брежневки с титанами или газовыми колонками, современные квартиры под свободную планировку в домах-монолитах). Самое главное ее достоинство в этом качестве – можно обойтись без разрешения пожарников (!). Почему? А она – не стационарный отопительный прибор. Кто и когда требовал разрешения на хранимый на балконе или в чулане мангал? Юридически переносная буржуйка на ножках – то же самое.
Второе ее достоинство – цена. До 20 тыр за новую, хорошую, красивую – это в каминном деле курам на смех. Только проект стационарного камина в городе, даже еще без согласования, обойдется дороже. Конечно, если по вине владельца камина-буржуйки случится пожар, ответственности в полной мере ему не избежать. Но наложить штраф за буржуйку-камин юридически столь хлопотно, что пожарникам легче закрыть на нее глаза.
Инструкция по возведению
Кирпичная печь в гараж своими руками возводиться довольно быстро, если подойти к работе ответственно.
Начинают работы с решения важных моментов:
- подбора оптимальных размеров будущей конструкции. Чтобы отопить гараж на одну машину, подойдет печка размером 60х60 см. Ее стенки будут состоять из 2-х кирпичей.
- выбора места установки. Размещают кирпичную печку у задней стенки помещения, так как именно там она не будет мешать заезду автомобиля;
- оценки необходимости организации фундамента. Он потребуется только для печки, вес которой превысит 750 кг. Для менее тяжелых конструкций заливать фундамент не нужно;
- выбора оптимальной толщины швов печи.
При использовании обычных кирпичей печная кладка должна иметь швы толщиной 5 мм, при применении шамотных – 3 мм. Будет надежным и долговечным таким образом кирпич сложенный.
Как сложить печь из кирпича без помощи опытного печного мастера? Об этом расскажем далее.
Как сделать буржуйку из газового баллона?
Если стоит задача изготовить простую систему обогрева эконом класса – можно воспользоваться донором. Молочным бидоном, или списанным газовым баллоном. Второй вариант предпочтительней, поскольку емкости для газа выполнены из прочной стали.
Популярное: Хромирование своими руками в домашних условиях – технология и безопасность
Такая печь работает по принципу прямотока, нагрев без инерционный. Внутри (между дверцами) необходимо разместить колосник. Обычно его изготавливают из арматуры.
Предпочтительно сделать съемную конструкцию. Прутья колосника при интенсивной эксплуатации прогорают, их надо периодически менять. Под колосником, на уровне нижнего среза зольной дверцы, приваривается поддон для шлака.
Как сделать буржуйку из газового баллона самостоятельно — видео.
Корпус такой печи следует покрыть термостойкой краской, поскольку сталь газовых баллонов интенсивно корродирует, особенно при нагреве.
Если вы хотите оставить баллон целым – можно изготовить горизонтальную конструкцию. Тут возможностей для творчества гораздо больше.
Полезно установить экранный лабиринт внутри, хотя горизонтальная печь и так дает неплохой КПД. Для увеличения размера топки, контейнер сбора золы лучше выполнить в виде приваренного снизу ящика.
При желании верхний свод можно оборудовать конфорками для приготовления пищи. Или обвязать горизонтальную печь трубами большого диаметра, превратив буржуйку в самодельный высокопроизводительный булерьян.
Воздух интенсивно прокачивается через нижние отверстия, обеспечивая быстрый прогрев помещения.
Виды и материалы для изготовления
Для собственноручного сооружения печей подобного плана нет необходимости в закупке специализированных деталей или изготовлении отдельных частиц. Порой для работы подойдут даже подручные материалы, которые можно купить по весьма низкой стоимости или даже получить бесплатно. Но абсолютно обоснованными являются некоторые требования к металлам и кирпичной продукции, используемой для возведения конструкции.
Ознакомимся подробнее со всеми разновидностями конструкций и тонкостями изготовления тех или иных моделей.
Печь-буржуйка
Пожалуй, самый распространенный вариант гаражной печи – буржуйка. Такие модели были популярны в начале XX века и, являясь легкими в использовании и весьма практичными, смогли практически заменить камины. Буржуйки были популярны в домах и квартирах вплоть до появления центрального отопления, а после стали использоваться лишь при необходимости.
Буржуйка является весьма экономичным изделием, поскольку для ее изготовления не требуется каких-либо больших затрат. Для изготовления можно использовать, например, пропановые баллоны или крупные трубы из железа с плотными стенками, которые должны обладать немалой прочностью.
Вполне подойдут и железные бочки, но их выбору следует уделить особое внимание. Бочка не должна быть слишком крупной, поскольку печка со слишком крупными габаритами будет громоздкой и не совсем практичной, но должна иметь довольно толстые стенки – от 2 до 5 мм
Существуют виды буржуек с водяным контуром, которые немного отличаются от классических моделей. Нагрев данного сооружения осуществляется за счет увеличения температуры воды, а также испарения ее некоторого количества, поэтому стенки дольше остаются горячими и гораздо большее время излучают тепло, отапливая помещение.
В длительности распространения тепла и заключается главное преимущество данной модели, поскольку распространения и поддержания тепла может хватить даже для отопления небольшого дачного домика. Что касается небольшого гаражного помещения, для тех, кто большую часть времени проводит за работой с автомобилем, это отличный вариант отопительной конструкции.
Конструкции из кирпича
Помимо компактных и легких в эксплуатации буржуек, существует так же вариант кирпичных конструкций, который обладает рядом как преимуществ, так и недостатков.
Данная модель гораздо дольше сохраняет тепло, поскольку ей нужно более длительное время для остывания. Такая теплоемкость обеспечивается как за счет терморегуляторных свойств кирпича, так и за счет довольно большого веса конструкции в целом.
Для кирпичной модели обязательно наличие заслонки, которую так же называют поддувалом, благодаря которой можно регулировать температуру в помещении. Главное – научиться пользоваться такими функциями данной модели, поскольку неправильное использование заслонки может даже навредить здоровью.
При самостоятельном изготовлении печи из кирпича можно неплохо сэкономить, поскольку материал довольно недорогой, а процесс не столь трудоемкий, чтобы вмешивать в него стороннюю рабочую силу. Главное – рассчитать необходимое количество кирпича и цемента, а также закупить необходимые чугунные детали.
Сила обогрева напрямую зависит от размеров топки, поэтому в зависимости от функциональных особенностей самого помещения можно сделать подходящий размер отопительной конструкции с соответствующей мощностью.
Но, к сожалению, данное изделие обладает и некоторыми недостатками, которые могут слегка омрачить процесс использования печи.
Остывает такая конструкция долго, но и нагревается в течение довольно длительного времени, поэтому с быстрым прогревом помещения могут возникнуть некоторые проблемы. Кроме того, чтобы поддерживать определенную температуру в помещении, необходимо растапливать печь ежедневно.
Вывод
Буржуйка, обложенная кирпичом, сохраняет тепло дольше, позволяет расходовать меньше топлива. Кладка существенно увеличивает эстетические качества простой печурки. При желании КПД буржуйки можно увеличить за счет установки сэндвич-сетки. Она предохраняет от выгорания дымохода и аккумулирует тепло. Часто фронтальную сторону и верх оставляют открытой. Так печка прогревает помещение быстрее, но из-за уменьшения площади кирпича, быстрее это тепло отдает. Глиняный раствор идеально подходит для печей, но требователен к влажности помещения. Если лаги старые, лучше часть их удалить и залить цементный фундамент.
Чем обложить буржуйку для сохранения тепла, задаются люди еще со времен революции. Кирпич берет на себя часть жара, что более безопасно в эксплуатации, уменьшает риск обжечься. На кладке можно сушить вещи, фрукты и ягоды. Буржуйка выручает в холода уже не одно поколение, не перестает быть востребована и любима всеми дачниками. Обложить печь кирпичом – это доступный и быстрый способ её облагородить, сохранить тепло в доме. Бюджетный способ, не требующий особых навыков.
