Как построить четырехскатную крышу с мансардой: рекомендации, фото

Наслонная система имеет дополнительную опору на капитальные перегородки

Если же возводить ломаный вариант мансардной крыши, то может быть использована комбинированная система устройства кровли, т.е. коньковые стропила устраивается в виде висячей системы, а боковые — по наслонному типу.

Типы крыш с мансардным помещением

При строительстве дома из кирпича или блоков с мансардой очень часто ее фронтальная сторона сразу возводится из того же материала. Это очень удобно потому, что не придется рассчитывать параметры этих элементов крыши и собирать их из брусков, а затем поднимать на стену. Однако, нужно помнить о том, что стены строения должны стоять на надежном фундаменте и иметь должную толщину, так как такой фронтон дает очень большую нагрузку на основное строение.

Обрешётка и утепление

Прежде чем приступить к монтажу обрешётки, поверх стропил укладывают пароизоляцию, и, при необходимости, рулонную теплоизоляцию. Сверху слой утеплителя закрывают гидроизоляционной плёнкой, которую монтируют с нахлестом шириной 10–20 мм и крепят к брусу строительным степлером. После этого к стропилам прибивают рейки контробрешётки. Если кровельный пирог монтируется без утеплителя, то пароизоляция не требуется — достаточно будет слоя влагостойкого материала. Разумеется, не понадобятся при этом и дополнительные рейки, поскольку поддерживающие кровлю доски будут крепиться непосредственно к нарожникам и стропильным ногам.

В зависимости от типа кровельного материала, на вальмовых крышах используют один из двух видов обрешётки:

• сплошную;
• разреженную.

Первую чаще всего обустраивают под мягкую кровлю и только в отдельных случаях — для обустройства чердачного помещения. Обрешётку этого типа делают из досок шириной от 100 до 200 мм и толщиной не менее 20–25 мм. Монтаж выполняют без зазоров. Кроме того, допускается применение фанерных листов и плит OSB. Их достоинство — чрезвычайно ровная поверхность, которая позволяет уложить кровельный материал с минимальными затратами времени и сил.

Под мягкую кровлю обустраивают сплошную обрешётку из OSB, фанеры или досок, набитых без зазора

Для разреженной обрешётки используют такие же доски, как и в первом случае, однако монтируют их с зазором. Поскольку этот тип основания используется для укладки шифера, профнастила, металлочерепицы и кровельного железа, то расстояние между отдельными досками должно учитывать особенности кровельного материала.

Для крепления шифера, ондулина и других листовых материалов используют разреженную обрешётку

Деревянное основание кровельного пирога монтируют снизу вверх, при этом первая доска каждого ската выставляется параллельно мауэрлату. Сначала обрешётку набивают на вальмах, после чего обрезают выступающие края ножовкой вровень с диагональными рёбрами. Далее приступают к креплению пиломатериала на основных скатах, выпуская края досок за накосные стропила. После этого торцы досок запиливают аналогично первому случаю.

Создание проекта четырехскатной крыши

Перед тем как приступить к работе по обустройству крыши, её необходимо спроектировать,  осуществить расчеты по конструкции, а также создать её чертеж.

Проект четырехскатной крыши предусматривает, что наклон скатов такой кровли может быть в промежутке от 5 до 60 градусов. Зависит он от атмосферных нагрузок, назначения чердака и типа используемых кровельных материалов.

Если угол наклона составляет примерно 5-18 градусов, рекомендуют использование рулонного покрытия;  14-60 — асбестоцементных листов, кровельного металла; 30-60 – черепицы.

Высота кровельного конька рассчитывается с помощью тригонометрического выражения для прямоугольных треугольников.

Расчета стропил – начало составления всего проекта дома. Сечение их определяют в зависимости от ожидаемой нагрузки (веса стропильных конструкций, пирога кровли, внешних воздействий), и степени наклона крыши. С помощью расчетов определяется и шаг между стропилами,  проверяется их несущая способность.

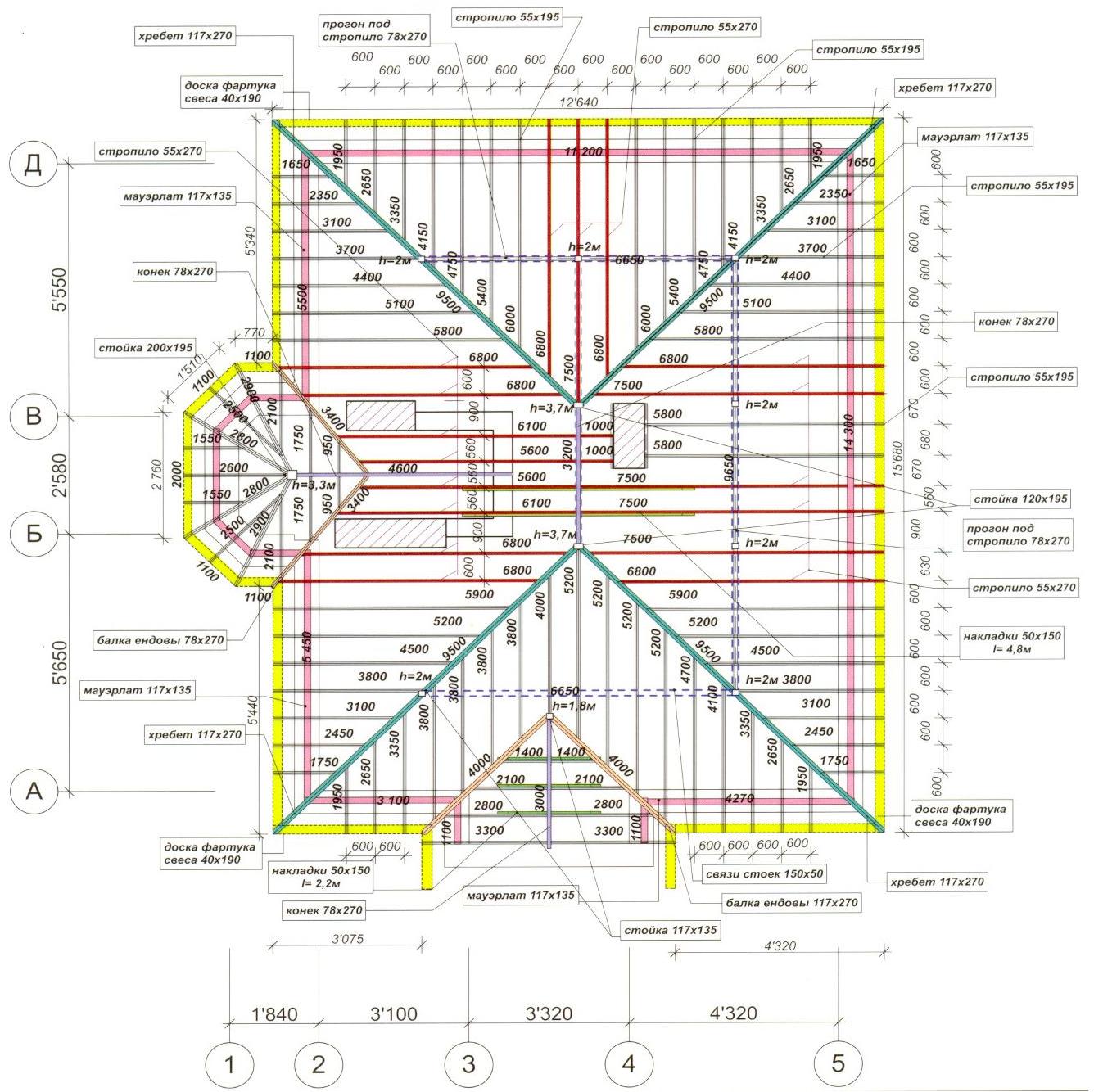

План стропил четырехскатной крышипредусматривает какие стропила целесообразно использовать — наслонные или висячие. Также выясняется, нужны ли дополнительные элементы: раскосы, затяжкии т.д.

Если случается так, что стандартные параметры пиломатериалов не подошли для будущей кровли, можно их модифицировать. Например, вы можете увеличить длину стропил или жесдвоить балки. Также можно применять клееные или наборныестропильные ноги (они  заметно мощнееи длиннее обычных).

Особенности четырехскатной крыши

Отличительной чертой четырехскатной крыши является более равномерное распределение нагрузки на всю конструкцию строения, в отличии, например, от двускатной системы.

Поэтому для строений больших площадей предпочтительнее крыша с четырьмя скатами, обеспечивающая правильное разделение давления. Она будет иметь четыре наклонных плоскости.

Деревянная стропильная система строится в качестве каркаса и имеет множество частей:

• деревянная рама – мауэрлат;
• лежень;
• стропильные ноги;
• коньковый прогон;
• опора коньковому прогону – стойки;
• деревянные подкосы;
• затяжки, ригель;
• шпренгели;
• для финальной кровли – обрешётка.

Достоинства конструкции

• Из множества конфигураций четырехскатная крыша является одной из самых популярных. Она эстетически привлекательна и надёжна.
• Позволяет проявить дизайнерскую фантазию и дать волю стилевым экспериментам.
• Помимо явных преимуществ, такое кровельное покрытие дает простор для фантазии в области планировки и строительства дополнительных элементов: эркеры, мансарды, слуховые окна и т.п.

Недостатки системы

Указанные преимущества влекут за собой и недостатки: такое кровельное покрытие очевидно дороже и сложнее в проектировании, строительстве, чем, например, двускатная крыша.

Времени и материалов также потребуется больше.

Информация

Вальмовая крыша имеет высокие эксплуатационные характеристики и сложную конструкцию, однако благодаря онлайн калькулятору произвести ее расчет сможет каждый домовладелец. Наш калькулятор достоверно рассчитает конструкцию вальмовой четырехскатной крыши. По результатам вычислений формируется 2D чертеж крыши и выполняется 3D визуализация.

Вальмовая крыша имеет 4 ската и 4 ребра (диагональных стропил). Торцевые скаты имеют треугольную форму от конька до карниза, и называются вальмами. Данная конструкция несколько сложнее обычных двухскатных крыш, но обладает достаточно оригинальным дизайном. Полувальмовая крыша отличается тем, что скаты по своей длине меньше и не доходят до карниза.

Для вальмовой конструкции подходят практически все популярные виды кровельных материалов, а их выбор чаще всего зависит от личных предпочтений и эксплуатационных характеристик самого материала.⁠

Вальмовая крыша имеет четыре ската –  торцовые в форме треугольников и боковые в виде трапеции. Скаты расположены под одинаковым углом к основанию.  Их бока соединяются вальмами (наклонными ребрами), а верхушки – коньком. По периметру дома укладывают мауэлрат, на который опираются стропила. Вальмовая четырехскатная крыша имеет карнизный свес, в зависимости от ваших предпочтений

Достоинства и недостатки вальмовой крыши

Хоть расчет вальмовой крыши сложный,  это одна из самых популярных конструкций для частного дома. Она имеет ряд преимуществ:

• Обтекаемость кровельного покрытия;
• Жесткость конструкции;
• Отсутствие фронтонов

Вальмовая крыша также имеет ряд недостатков:

• Сложность расчетов и установки крыши;
• Большой отхода материала (особенно МЧ).

Таким образом, достоинств больше, а онлайн калькулятор с чертежами крыши в деталях поможет в ее расчёте.

Специфика работы калькулятора расчета вальмовой крыши

Наш калькулятор сделает моментальный расчет стропильной системы вальмовой крыши – длину и количество стропил (в том числе диагональных), длину конька. От домовладельца требуется ввести лишь начальные параметры: длину и ширину дома, скат кровли, высоту.  Хочется отметить, что ширину доски для стропил нужно выбирать исходя из нагрузок, как  от ветровых и снега, так и от массы самого материала для кровли.  Если вы делаете теплую крышу, то расстояние между стропил, должно соответствовать ширине утеплителя, чтоб избавиться от подрезок и не тратить материал.

Обрешётка

Доска  для обрешётки обычно используется толщиной 30 мм. Ширина может быть разная,  для металлочерепицы с шагом 35 см в соответствии с длиной продольной оси модуля МЧ «Монтеррей» оптимальная ширина доски – 100мм, для других типов покрытий, шаг и ширина доски может быть разной. Не забывайте, что на обрешётку для мягкой кровли, поверх будет класться ОСП или фанера сплошным ковром.

При устройстве теплой крыши необходимы:

• Утеплитель толщиной 100 мм, но лучше 150-200 мм.
• Гидроизоляция, пароизоляция;
• Контробрешетка толщиной не менее 30 мм.

Как вы уже поняли, рассчитать вальмовую крышу на онлайн калькуляторе очень легко, даже обладая совсем слабыми знаниями в строительстве. Основные конструктивные особенности вальмовой крыши схожи с геометрией школьной программы, по этому давайте считать вместе.

Стропильная система четырехскатной вальмовой крыши своими руками

Сложное устройство стропильной системы вальмовой крыши отпугивает начинающих мастеров от ее создания своими руками. Однако, такой способ перекрытия прекрасно подходит для частных домов небольшого размера в европейской стилистике. Чтобы качественно выполнить монтаж вальмовой кровли своими руками следует провести подготовительную, проектную детальность: выполнить расчет, составить чертеж и нанести разметку. Для этих процессов необходимы базовые знания о строении стропильного каркаса, строительные нормы по выбору угла наклона кровельных скатов.

Состав стропильных ферм

Стропильная система выполняет функции опорного каркаса, на котором лежит основной вес кровли. Ее основной элемент – стропильные ноги, вальмовая кровля насчитывает 4 различных разновидности стропил:

1. Диагональные (угловые) стропила. Конструкция стропильной системы вальмовой кровли имеет 4 угловых стропильных ноги. Они продолжают коньковый брус, соединяя его с углом торцевой стены. За счет угловых стропил формируется вальмовый скат, их длина превышает аналогичный параметр рядовых. Так как диагональные ноги несут на себе вес кровельного материала вальм, а также к ним осуществляется крепеж нарожников и торцевых рядовых стропил, для изготовления требуются доски сечением 100х150 мм или сдвоенные обычные, 50х150 мм. Иногда стандартная длина пиломатериалов меньше необходимой, в таком случае требуется изготовление своими руками наборных ног, составленных из элементов. Расчет длины диагональных ног выполняют с применением специального коэффициента, путем умножения на длину рядового стропила.

Залог надежности стропильной системы – элементы одинакового сечения, изготовленные из одного и того же материала, исключение составляет лишь диагональные стропила, сечение которых должно быть толще.

Опорные конструкции

Конструкция стропильных ног не позволяет им самостоятельно выдерживать вес кровли, подспорьем в этом деле им служат дополнительные опорные элементы:

Мауэрлат. Мауэрлатный брус укладывают на верхний пояс сооружения. У бревенчатого и брусового дома роль мауэрлата играют верхние венцы, укрепленные анкерными болтами. В кирпичных или газосиликатных постройках требуется монтаж мауэрлата своими руками на цементную армированную стяжку

Очень важно рассчитать места крепления бруса так, чтобы они не совпадали с расположением стропил. Прочность мауэрлата снижается с каждым отверстием, проделанном в нем, поэтому нужно делать лишь те, что определил расчет. Расчет составляющих стропильной системы основывается на весе кровли, размерах перекрываемого здания и величине сечения исходного материала

Расчет составляющих стропильной системы основывается на весе кровли, размерах перекрываемого здания и величине сечения исходного материала.

Вычисление основных параметров системы

Специальные компьютерные программы облегчают вычисления параметров стропильной системы, однако расчет достаточно прост, так как основывается на тереме Пифагора о прямоугольных треугольниках. Схема вычислений выглядит так:

1. Первым делом своими руками измеряют ширину и длину перекрываемого сооружения. Необходимо использовать для измерений одну рулетку, каждый замер производить по два раза, чтобы избежать ошибок. На основе полученных данных составляют схематичный чертеж.

Расчет состава стропильной системы не только позволит закупить необходимое количество строительного материала, но верно определить объем фундамента, однако, учтите, кровельный материал нужно приобретать с запасом 15-25% на нахлест и подрезку.

Результатом вычислений должен стать подробный чертеж и упрощенная схема для нанесения разметки. Четырехскатная крыша может строится по готовым проектам, если использовать стандартный угол наклона.

«Золотые» правила кровельщиков

Опытные мастера-кровельщики говорят, что стропильная система крыши с торцевыми вальмами не сложнее двухскатной, если соблюдать «золотые» правила, которые сформировались за долгие годы работы:

• Использовать для изготовления стропил доски и брус одного сечения, то есть стропила и коньковый прогон выполнять из доски 50х150 мм, мауэрлат и лежень из бруса 150х150 мм.
• Выполнять расчет до начала работ по установке кровли, основываясь на неоднократно проверенных измерениях.
• Узлы стропильной системы должны быть отражены в проектной документации и проверены расчетом нагрузок.
• Выбирать сечение стропил нужно в соответствии с длиной, весом кровельного материала и перекрываемой площадью.
• Своими руками монтаж выполняют с помощью подсобника, длинные, тяжелые диагональные стропила сложно установить в одиночку.

Видео

Вальмовая или четырехскатная крыша – один из самых популярных вариантов кровли в строительстве индивидуального жилья во всем мире.

В отличие от двускатной крыши дома, по бокам которой монтируются фронтоны, четырехскатная имеет дополнительные скаты в форме треугольника.

Четырехскатная крыша своими руками очень сложна в исполнении, и если вас интересует, как сделать четырехскатную крышу, вначале непременно стоит ознакомиться с теоретической частью.

Перед началом работы следует тщательно все рассчитать, составить чертежи и проект, в котором нужно указать размещение различных элементов и другие особенности конструкции.

Расчет четырехскатной крыши и проект должен учитывать все нагрузки, которые будут оказывать влияние на постройку.

Конструкция должна быть очень прочной, противостоять сильному ветру, снегопаду и другим погодным условиям. От того, насколько правильно будет подобран материал крыши, зависит и срок ее службы.

Именно поэтому, создавая проект и чертежи, очень важно правильно все рассчитать. Проект четырехскатной кровли на фото:

Перед созданием проекта и чертежа четырехскатной крыши дома, нужно сначала выяснить угол наклона скатов, который зависит от многих факторов, таких как целевое назначение чердака, выбор материала крыши, а также особенности атмосферных влияний.

Чаще всего угол наклона кровли индивидуальных домов равен от 5 до 60 градусов.

Если же в вашей местности идут частенько сильные дожди, а зимой снегопады, то угол наклона четырехскатной кровли домов должен составлять от 40-45 и до 60 градусов.

От варианта, какой же угол наклона будет у конструкции, зависит также и материал отделки, а также особенности монтажа:

• если угол наклона составляет меньше 18 градусов, для кровли используют волнистый и плоский шифер, а также рулонные материалы для кровли;
• когда угол наклона до 30 градусов, используют обычно разновидности черепицы;
• для крыши, угол уклона которой составляет не меньше 30 градусов, используют обычно штучный материал.

Расчет уклона кровли на фото.

Проект и расчет конструкции должны учитывать, где будут расположены все элементы кровельной системы. Когда вы определили угол уклона четырехскатной крыши, нужно также рассчитать высоту конька.

Материалы для строительства четырехскатной крыши

Прежде чем подойти к вопросу выбора материала, следует учесть, что из-за специфичности конструкции четырехскатной крыши, при ее возведении немалая часть строительных материалов превратится в отходы. Поэтому выбор должен основываться на финансовых возможностях заказчика. Самым экономичным будет тот материал, который состоит из отдельных элементов небольшого размера.

для стропил обычно используется древесина хвойных пород (сосна, лиственница);
нужно обратить внимание на качество пиломатериалов (не должно быть дефектов, способных повлиять на прочность и долговечность крыши);
во избежание деформации кровли влажность древесины не должна превышать 18-22% (для измерения можно воспользоваться прибором — электровлагомером);
если влажность пиломатериалов превышает допустимые значения, их необходимо досушить (производят сушку в тени, под навесом и на сквозняке);
для стропил оптимальным будет прямоугольный брус (его сечение определяют при проектировании);
альтернативой прямоугольному брусу может быть доска с сечением 50 х 100 или 50 х 200 мм (в случае необходимости используют сдвоенные доски);
для повышения прочности многоскатной крыши применяют скрепляющие элементы из стали (они позволяют сохранять взаиморасположение стропил неизменным);
из металлических элементов могут быть выполнены опоры для самых нагруженных коньков;
наиболее высокой прочностью отличаются комбинированные конструкции.

Распространенные виды покрытия вальмовых крыш:

Гибкая черепица. Она имеет еще несколько названий: гонт, кровельная плитка, шинглас. Это не только самый экономичный вариант покрытия, но и самый маловесный (1 м2 весит около 8 кг). Для производства основы такой черепицы чаще всего используется стеклоткань, пропитанная битумом. Именно основа придает покрытию гибкость и эластичность. Снаружи гибкая черепица посыпана сланцем, базальтовым гранулятором или минеральной крошкой, что обеспечивает не только защиту от воздействия окружающей среды, но и придает кровле разнообразные оттенки.

Металлочерепица. Один из самых популярных материалов, используемых для крыши. Она представляет собой листы из оцинкованной или алюмоцинковой стали. Специальные слои в составе металлочерепицы препятствуют коррозии. Ее вес составляет всего 4-7 кг на 1 м2, а цветовая палитра включает до 45 оттенков. Помимо этого, металлочерепица является экологичным материалом. Из недостатков такого покрытия можно отметить то, что оно издает сильный шум при ударах дождевых капель или града, а при раскройке образуется много обрезков.

• Обычная черепица. Это натуральный материал, который представляет собой плитки (плоские или фигурные) из обожженной глины. Это долговечный, но довольно тяжелый материал (на 1 м2 30-75 кг). Обычно глиняную черепицу укладывают на мощной обрешетке. Для создания нужного оттенка можно покрывать цветной глазурью.
• Шиферный лист. Этот вид материала применяют для покрытия крыши с уклоном скатов более 12°. Если угол уклона будет меньше, возможно попадание влаги через стыки шиферных листов. Использование шифера позволяет значительно ускорить сроки строительства благодаря простоте монтажа. К тому же это очень экономичный материал. Из минусов можно отметить недостаточную прочность при механическом воздействии, а также способность накапливать влагу, что при резких перепадах температуры может привести к растрескиванию.
• Ондулин. Для производства этого кровельного стройматериала применяют битум, целлюлозные волокна, минеральные добавки (в качестве наполнителя), стекловолокно и смолы (для прочности). Благодаря минеральным пигментам ондулин длительно сохраняет свой цвет. Стоимость этого материала невысока, он выдерживает значительные перепады температуры, обладает ударопрочностью и влагостойкостью.

Сравнительная характеристика видов каркаса: шатрового и вальмового

В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты. В нашей стране крыша конверт достаточно популярна. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.

Отличительные черты четырехскатных кровель различной конструкции:

• В случае с шатровым каркасом, кровля состоит из четырех равнобедренных треугольников, которые соприкасаются вершинами в одной точке. В данном случае функции конька возложены на центральную опорную балку в наслонных конструкциях, либо на верхнюю точку фермы висячих стропил.
• Крыша вальмового типа предполагает наличие двух треугольных и двух скатов в форме трапеции. В данном случае трапециевидные скаты примыкают к коньковой балке верхними ребрами, а треугольные – вершинами. При этом все четыре ската соприкасаются друг с другом боковыми ребрами.

Изучая план стропильной системы четырехскатной крыши, можно сделать вывод, что выбор конфигурации четырехскатной кровли зависит от формы строения. То есть, квадратные дома перекрывают шатровыми конструкциями, а прямоугольные – вальмовыми кровлями. При этом можно использовать любые кровельные материалы, как жесткие, так и мягкие.

При составлении чертежей стропильной системы четырехскатной крыши следует четко обозначить геометрическую форму, а также указать положение отдельных элементов и проекции скатов с точными размерами.

Для опоры четырехскатной конструкции можно использовать мауэрлат, являющийся верхней обвязкой на бетонных или кирпичных стенах, а также верхний венец бревенчатого сруба. Наслонную технологию применяют в тех случаях, когда есть возможность установить верхнюю и нижнюю опору под каждую стропильную ногу.

Некоторые рекомендации по монтажу наслонных стропил:

• Мауэрлат должен быть закреплен с усилением, чтобы выдержать распирающие усилия в случае жесткой фиксации стропильных ног деревянными накладками или металлическими уголками.
• Если же верхняя часть ноги будет зафиксирована жестко, а нижняя – на шарнирном креплении, производить фиксацию мауэрлата можно обычным способом. В таком случае при усилении нагрузок на каркас стропила смогут слегка сдвинуться.
• Распирающая нагрузка и давление на мауэрлат будут нивелированы при использовании жестких креплений нижней части стропил и шарнирных – на верхних пятках.

При сооружении вальмовых и шатровых каркасов используются такие специфические узлы стропильной системы четырехскатной крыши:

• Диагональные ноги, из которых выполняются хребты скатов. В каркасах шатрового типа такие накосные ноги совмещают углы крыши с ее верхней точкой. Вальмовые каркасы предполагают стыковку консолей коньковой балки с углами посредством диагональных стропил.
• Нарожники (полуноги) – элементы, монтируемые под углом 90 градусов к карнизам. Поскольку они стыкуются с диагональными стропилами и располагаются параллельно друг другу, их длина будет отличаться. Из таких элементов создаются скаты крыши.

Эти же конструктивные элементы применяются для создания ендов, с той лишь разницей, что углы делаются вогнутыми.

Именно установка накосных стропил представляет наибольшую сложность. Более того, на эти элементы будет приходиться повышенная нагрузка, поскольку они служат опорным элементом для крепления в верхней части нарожников, то есть выполняют функции конька. Поэтому перед началом работ необходимо выполнить расчет стропильной системы четырехскатной крыши.

В целом процесс возведения крыши с четырьмя скатами включает такие этапы:

1. Укладка мауэрлата на стены из кирпича или бетона. В бревенчатых домах этим элементом служит верхний венец.
2. Монтаж центральной опорной балки под шатровый каркас или сборка опорных конструкций для вальмовой крыши.
3. Установка наслонных стропильных ног под ту или иную конструкцию.
4. Крепление диагональных стропилин, которые совмещают углы крыши с центральной вершиной или торцами конька.
5. Разметка и монтаж нарожников.

Если предполагается висячий тип стропильной системы, то первым этапом создания шатровой конструкции станет размещение центральной фермы в форме треугольника. При создании конструкции вальмового типа на стартовом этапе крепят несколько стропильных ферм.
