Устройство дренажа вокруг частного дома – система отвода воды с участка и от фундамента

Отвод воды от фундамента дома

Надежные способы отвода воды от фундамента дома.

Фундамент – это основа, опора здания, именно от его качества, прочности и целостности, зависит срок эксплуатации дома. Целостность фундамента нарушается, прежде всего, под воздействием воды, соприкасающейся с ним во время дождей, стекания талого снега, подъёме уровня грунтовых вод (или постоянного нахождения грунтовых вод на высоком уровне) и др.

В результате стенки фундамента мокнут, сыреют, обрастают плесневым грибком, а влага постепенно собирается вокруг и подбирается к верхним этажам.

Все вышеперечисленные проблемы демонстрируют важность своевременной операции водоотвода от фундамента здания. Причём дренаж фундамента необходимо произвести еще в процессе создания жилой конструкции, чтобы тщательно продумать устройство системы водоотводов, рассчитать угол наклона, избрать подходящие материалы для дренажа и рассчитать глубину, на которой должны располагаться элементы конструкции

Материалы для дренажа.

Если соблюдать все проектировочные нормы и применять только качественные материалы, то действенный дренаж фундамента можно произвести даже своими руками.

Дренаж дома.

Давление воды на фундамент с дренажом и без.

Крайне важно еще на этапе проектирования системы дренажа вычислить степень нагрузки, которой будут подвержены лотки и дрены. Если нагрузка высока, то и материалы нужно выбрать очень крепкие, пластик в таком случае не подойдёт, зато отлично справится прочный бетон

Колодцы, желоба и каналы, выполненные из бетона, способны выдержать нагрузку до 90 тонн.

Желобам, играющим роль отвода воды, можно продлить срок службы, если использовать защитные решётки из чугуна. Если их тщательно прикрепить, они закроют все внешние элементы того, вокруг территории частного дома можно также расположить дождеприёмники, которые будут точечно собирать воду. Для того чтобы выбрать материал их исполнения, нужно знать степень эксплуатационной нагрузки.

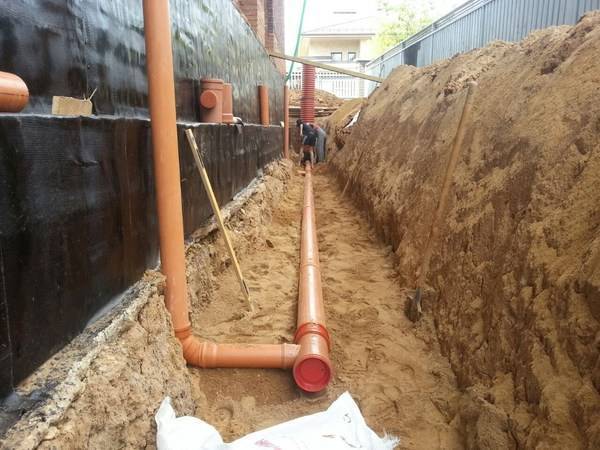

Пристенный дренаж – это устройство, обеспечивающее водоотвод и состоящее из фитингов и специальных дренажных пластиковых труб с перфорацией.

Трубы укладываются в заблаговременно подготовленные вокруг периметра дома канавки, наполненные дренирующим слоем.

Для дренажной системы могут быть использованы трубы как с гофрированной, так и с гладкой поверхностью. Гладкость даёт хорошую пропускную способность, что интенсифицирует отвод, а гофра в трубе повышает её жёсткость, и, следовательно, прочность.

Дренаж фундамента: разновидности и особенности.

  • открытый — создание канав;
  • закрытый – прокладывание дренажных труб;
  • равийный (засыпной метод).

Своими руками наиболее легко выполнить открытый дренаж, в этом случае последовательность действий такова:

Открытый и закрытый водоприемники.

Схема открытого и закрытого водопроемника.

  • выкапывание по всему периметру канав шириной в полметра и метровой глубиной;
  • подготовка канав: скашивание стенок под угол в 30 градусов.

В канавках будет скапливаться вода, которая впоследствии будет выведена в основную дренажную канаву. Естественно, если участок расположен под наклоном, открытой дренажной системе будет легче сделать отвод воды от дома, так что эффективность её будет гораздо выше.

Закрытый дренаж имеет вид глубокой (полтора метра) траншеи, шириной около 30 см.

Можно выделить следующие правила укладки такого дренажа своими руками:

Производство дренажных работ своими силами

Определившись с типом и видом системы дренирования, нужно приобрести все комплектующие и начать монтажные работы. Зная технологию, с задачей может справиться даже начинающий строитель, поэтому нет смысла нанимать профессионалов, ведь несложно сделать все своими руками.

Для создания дренажной системы любого типа понадобятся трубы с перфорацией. Специалисты советуют заменить специальные изделия, если нет возможности их купить, обычными канализационными, сделав в них отверстия.

Гравий, используемый для засыпки, должен быть крупнее, чем отверстия, чтобы не попадал вовнутрь

Важно не забыть о завершающем элементе, то есть о месте, куда будет окончательно попадать вода. Это может быть общая сточная канава за пределами участка

Также можно создать собственный дренажный колодец, выводить осадки в септик или же в природный водоем, находящийся неподалеку.

Виды дренажа

Дренаж участка — сложная система со множеством нюансов и особенностей. По строению она может быть локальной (местной) — для решения проблемы на конкретном участке. Чаще всего это дренаж фундамента, подвальных и полуподвальных (цокольных) этажей. Также системы отвода воды на участке бывают общими — для осушения всего участка или значительной его части.

Мягкий дренаж без трубы. Подходит при необходимости отвода небольшого количества воды на дачном участке или возле дома

По способу установки

По способу установки дренажная система может быть:

Открытой. Используются бетонные или каменные лотки, копаются канавы по участку. Они остаются открытыми, но могут закрываться декоративными решетками для защиты системы от крупного мусора. Если вам требуется простое решение для отвода поверхностной воды на даче — это именно канавы по периметру участка или в самой низкой зоне. Их глубина должна быть достаточной для того чтобы при максимальном потоке вода не переливалась. Чтобы неукрепленные стенки дренажных канав не обваливались, их делают под углом в 30°,

Чтобы стенки открытых дренажных канав не осыпались, на склонах высаживают почвопокровные растения или выкладывают их булыжникамиОткрытый дренаж возле подъездной дорожки, стоянки, ничуть не портит картинуВариант дренажа для дачного участка — дешево и сердитоИз дренажной канавы можно сделать украшение участкаВодоотведение ливневых вод от дома и дорожек можно оформить и такОтвести может значительное количество воды

  • Закрытой. Вода улавливается уложенными специальными водопроницаемыми — дренажными — трубами. Трубы выводятся в накопительный колодец, в сточную канаву, овраг, близлежащий водоем. Этот тип водоотведения на участке хорош для водопроницаемых грунтов (песчаных).
  • Засыпной. Дренаж участка данного типа обычно используется на глинистых грунтах или суглинках. В этом случае трубы тоже укладываются в канавы, но в них устраивается послойная песчано-гравийная засыпка, которая собирает воду с окружающих грунтов. Чем хуже почвы проводят влагу, тем более мощная требуется засыпка.

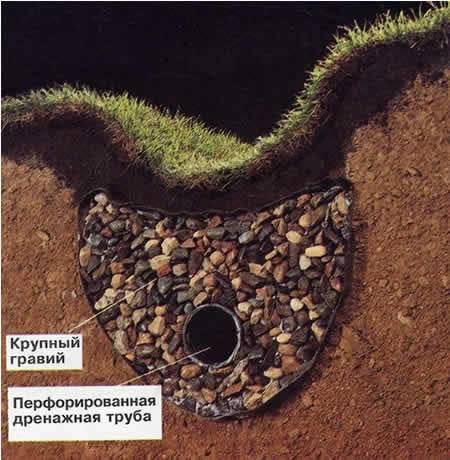

    Дренажная труба в гравийной засыпке

Конкретный тип дренажа участка выбирается исходя из условий на участке. На глинах и суглинках необходима обширная гравийно-песчаная зона, в которую будет стекать вода с окружающих участков грунта. На песках и супесях необходимости в такой подушки нет — грунты сами неплохо отводят воду, но конкретно может сказать только специалист по результатам геологических исследований.

По типу реализации

Есть несколько типов (схем) устройства дренажа на участке:

  • Кольцевой. Трубы замкнуты в кольцо вокруг объекта. Обычно им выступает дом. Используется редко, так как приходится сильно заглублять дренажные трубы — сама труба должна быть уложена на 20-30 см ниже уровня грунтовых вод. Это дорого и сложно в исполнении.

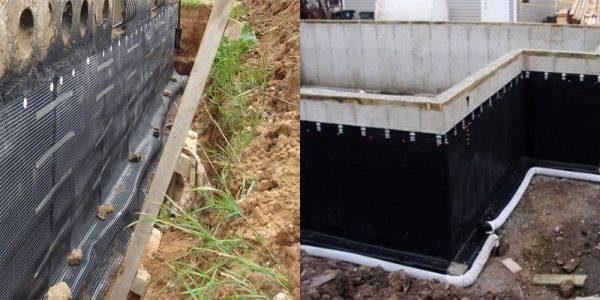

  • Пристенный дренаж — для отвода воды от стен. Располагается на расстоянии 1,6-2,4 м от стен (ни в коем случае не вплотную). В этом случае дрена располагается на 5-10 см ниже пола подвального этажа. Если пол залит поверх большой щебневой подушки, дрена укладывается на 5-10 см ниже этого уровня.
    Правильное решение водоотведения от фундамента — система ливневой канализации и дренаж
  • Пластовый дренаж. Используется при устройстве плитных фундаментов в сложных ситуациях. Необходим для отвода верховодки, применяется обычно вместе с пристенным отводом воды. Пластовый дренаж — это слои, подсыпаемые в котлован — песок, щебень, гидроизоляция (как они насыпаются снизу-вверх). Поверх этой подушки уже укладывается арматура и заливается плита фундамента.
  • Систематический и лучевой. Используются для осушения участков. Отличаются способом расположения дрен относительно центральной трубы. При лучевой схеме система похожа на елочку (могут учитываться уже существующие растения), при систематической схеме дрены укладываются с расчетным шагом (устраивается обычно при планировании участка).
    Лучевой дренаж участка

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший. Конкретный тип дренажной системы подбирается исходя из задач, которые необходимо решить. Иногда приходится применять комбинации разных схем.

Поэтапная технология монтажа дренажной системы вокруг дома и на участке

Схема ливневой канализации

Работа по созданию комфортной среды на своей земле состоит из нескольких этапов.

Проектирование

Строительство дренажной системы на участке независимо от цены за работу должно предваряться составлением проекта

Это важно, даже если предполагается собственными силами выкопать дренажный колодец или канаву. Надо учесть много параметров: место, расстояние, уклон участка для расчета начальной и конечной глубины траншеи

Чтобы вода двигалась самотеком, перепад высоты должен быть не менее 5 мм на 1 м.

Монтаж дренажной системы любого типа сопряжен с выемкой и перемещением большого количества грунта, поэтому должен планироваться на стадии строительства дома, до проведения работ по благоустройству территории и высадке растений.

Подготовка инструментов и материалов

Опираясь на проект, в нужном количестве подготавливаются необходимые материалы:

  • трубы (гофрированные гибкие или жесткие);
  • лотки, решетки, соединительные кольца, тройники, фитинги, заглушки;
  • геосинтетические фильтры (текстиль);
  • дренажные пластиковые колодцы и крышки к ним;
  • бетон или цемент, песок, щебень или полиэтиленовый наполнитель.

Дренаж должен простоять несколько десятилетий, поэтому целесообразно выбирать качественные материалы для его строительства.

Работа по монтажу дренажной системы не сложная, но трудоемкая, поэтапная технология требует много сил и времени. Кроме того, если работы проводятся своими силами, необходимо подготовить инструменты:

  • лопаты штыковая, подборная;
  • уровень строительный;
  • рулетка измерительная;
  • колышки, шпагат для разметки;
  • тачка для перевозки грунта или щебня;
  • ножовка по металлу;
  • трамбовка ручная.

Приглашенные специалисты, как правило, имеют при себе инструменты и приспособления для работы.

Монтаж

Работы по монтажу системы водоотведения на участке, выполняются в соответствии с выбранным вариантом дренажной системы.

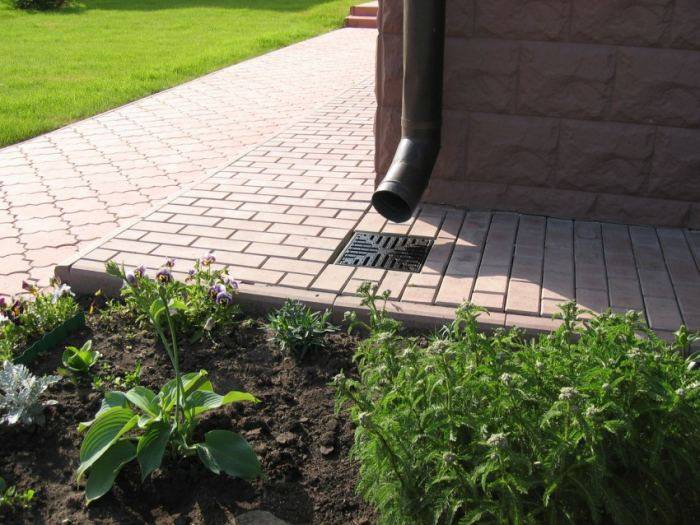

Монтаж точечного дренажа:

  1. В точках сбора воды (например, под водостоками) выкапываются приямки по габаритам водопринимающего устройства с небольшим запасом.
  2. На дне создается бетонная подушка толщиной 10 см, на которую устанавливается водоприемник. Он должен располагаться ниже поверхности земли или отмостки на 0,5 см с учетом толщины решеток. Это делается для того, чтобы вода с водостока или окружающей территории без труда попадала в сток.
  3. Водоприемник трубами или лотками дренажной системы соединяется с накопителем или канализацией.
  4. Свободное пространство между стенкой пластикового водовода и траншеи заполняется бетоном для придания жесткости конструкции.
  5. Устанавливаются декоративные решетки.

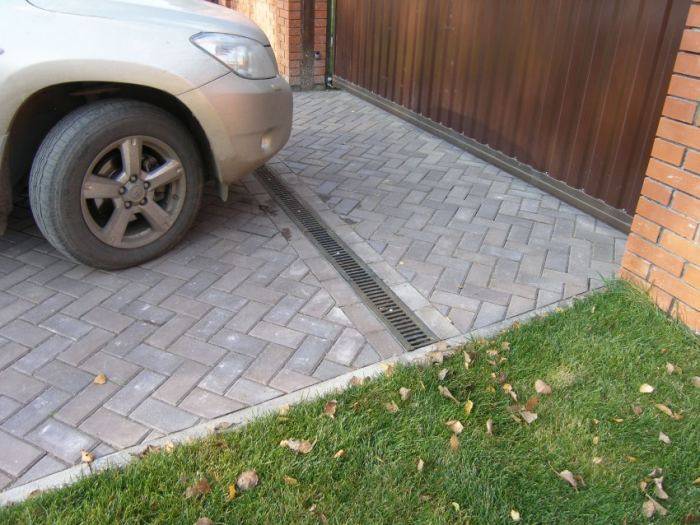

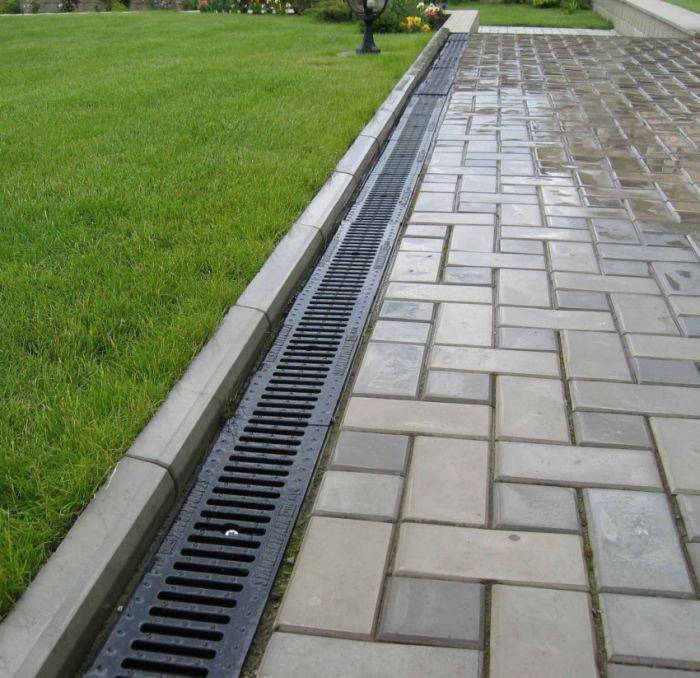

Линейный поверхностный дренаж

  • В соответствии с проектом колышками и бечевкой намечаются линии будущих водоотводов. С учетом необходимого уклона копаются траншеи под лотки с запасом глубины, ширины по 10 см.
  • Дно канала утрамбовывается, создается бетонная подушка толщиной 10 см. На нее устанавливаются лотки, а также пескоуловитель в нижней точке. Детали плотно стыкуются по пазам, направление указано стрелками. Монтаж контролируется строительным уровнем. При соединении лотков с пескоуловителем и далее с дренажным колодцем используются переходники. Чтобы их вставить, необходимо убрать заглушку с подготовленного отверстия или проделать отверстие долотом в нужном месте. При необходимости стыки обрабатываются герметиком.
  • Производится заполнение бетоном пустого пространства между стенкой траншеи и лотком. Чтобы избежать деформации каналов, нужно вставить на место обернутые полиэтиленом (для сохранения чистоты) декоративные решетки.

Способы устройства отвода воды

Открытый способ

Подразумевает устройство лотков, выполненных из бетона или камня. На отмеченных точках участка выкапываются канавы. Они имеют открытый вид, но для безопасности и главным образом для защиты от попадания стороннего мусора различного размера, могут быть закрыты решетками декоративного типа.

Когда кому-то требуется экономичный вариант дренажа воды с участка, для удаления водных потоков с территории, выставленные канавы, охватывающие периметр территории или расположенные на самой низкой отметке поверхности земли самый оптимальный выбор.

Закрытый способ

Водные потоки поступают в проложенные в земле специальные водопроницаемые дренажные трубы. Трубная разводка выводится через устроенное отверстие во внутрь накопительного колодца, либо участком вывода становится сточная канава, овраг. При наличии близлежащего водоема вывод водного потока можно провести в водоём.

Закрытый тип удаления воды с участка более оптимален для песчаных грунтов.

Способ, характеризуемый как засыпной тип

Дренаж устраивается на участке, который расположен на грунте, где преобладает суглинок либо доминируют глинистые почвы. Укладка трубной разводки также производится в канавах, но при этом предварительно проводится устройство подстилающих слоёв песчано-гравийного основания (подушки). Это позволяет удерживать воду, поступающую с ближайших почв.

Чтобы сделать хороший дренаж на дачном участке, этот вопрос основательно прорабатывается. Толщина слоя подсыпки определяется от возможности земли удерживать влажность. Чем хуже проходит этот процесс, тем мощнее подстилающая подушка.

Осушение участка вокруг дома своими руками

Если участок расположен в низине или близко к его поверхности проходят грунтовые воды, необходимо осушить территорию. Оптимально, когда уровень грунтовых вод проходит на глубине более 2,5 м от поверхности.

Если расстояние менее 1,5 м, то несущая способность грунта снижается — он переувлажняется и насыщается водой. Это влияет на осадку фундамента и делает проблематичным устройство подвала или цокольного этажа.

Для осушения участка по периметру планируемого дома, а лучше по краям всего двора, роют каналы с небольшим уклоном и организуют дренаж. Оптимальная ширина таких каналов — 50-70 см.

Глубина рассчитывается в каждом случае индивидуально, так как она зависит от того, насколько требуется понизить уровень грунтовых вод. Дренаж закладывается следующим образом.

На расстоянии 2-3 м от дома выкапывают канаву глубиной, равной подошве фундамента. На ее дно укладывают слой глины в 15-20 см, придавая ей форму лотка. Наверх аккуратно выкладывают средней величины камни, образуя бортики. Крупные камни располагают сверху, формируя свод. На него кладут гравий или щебень высотой 25-30 см. Все засыпают вынутым при раскопке грунтом. Вода будет просачиваться через почву в лоток и стекать в нужном направлении.

Защита фундамента от грунтовых вод

Грунтовые воды оказывают постоянное воздействие на фундамент, поэтому важно создать надежную защиту основания от этого негативного фактора

Защита фундамента

Очень часто для большей эффективности используют комплексную защиту: траншейный дренаж и гидроизоляция фундамента. Дренажная система предназначена для отвода воды от фундамента, а гидроизоляция обеспечивает защиту от проникновения влаги внутрь бетонных конструкций.

Траншейный дренаж

Дренажная система может быть открытой или закрытой.

Открытый дренаж представляет собой канавы, имеющие ширину 50 см и глубину до 1 м. Стенки канавы выполнены с уклоном 30 градусов, чтобы обеспечить максимальное скопление воды. По длине канава также должна иметь уклон для произвольного течения воды.

Сделать закрытый траншейный дренаж своими руками можно по следующей схеме:

  1. По периметру основания дома роют траншею шириной около 30 см, глубина должна быть немного ниже подошвы фундамента.
  2. На дно насыпают песок слоем до 10 см, обеспечивая уклон.
  3. Песок застилают геологическим текстилем, фиксируя на стенках траншеи.
  4. Поверх насыпают гравий слоем 10 см.
  5. Далее укладывают дренажные трубы. В них просверлено много отверстий, благодаря которым в трубу будет просачиваться вода, и направляться в специально подготовленные места. Трубы должны иметь уклон 1 см на погонный метр.
  6. Трубы засыпают гравием, слой которого над трубой может достигать 10 см.
  7. Гравий закрывают геотекстилем, концы которого сшивают.
  8. Конец дренажной трубы следует отвести от основания дома на расстояние не меньше 5 м.
  9. Дренажная система заканчивается водоприемником, в качестве которого может выступать искусственный или естественный водоем.

Гидроизоляция фундамента

Гидроизоляционные работы защищают основание дома не только от грунтовых вод, но и от почвенной влаги. Гидроизоляция может быть горизонтальной и вертикальной. В первом случае защиту получает верхняя часть основания в местах соприкосновения со стенами. Во втором — боковые поверхности фундамента.

https://youtube.com/watch?v=a-26-EskN90

Для гидроизоляции вертикального типа можно использовать несколько вариантов:

  • Защитить фундамент слоем цементно-песчаного раствора.
  • Создать изоляцию с помощью битумной мастики.
  • Уложить несколько слоев рубероида или толи.

Необходимость установки дренажа свайного фундамента

Дренаж в составе свайной конструкции выполняет функцию отвода лишней воды, которая образуется на участке в связи с особенностями климатических условий. Дождевая и талая вода проходит сквозь слои почвы и застаивается под фундаментом.

При строительстве здания нарушается естественный процесс движения воды грунте, поскольку свайная конструкция становится своего рода плотиной на пути подземных вод.

В результате такого нарушения гидрологического режима, повышается уровень грунтовых вод, что приводит к просадкам фундамента и снижению плотности грунта. Исключением является песчаный и щебёночный типы грунта, которые с лёгкостью пропускают воду, препятствуя её накоплению в слоях почвы.

Дренажная конструкция защищает фундамент от отрицательного воздействия влаги, многократно продлевая срок его службы.

Немаловажную роль играет состав грунта, на котором предполагается строительство сооружения. Глиняная почва хорошо задерживает влагу, которая не может пройти дальше, в связи с чем грунт разжижается, что приводит к заметной усадке дома и разрушению строительного материала.

В процессе осадков происходит усиленное увлажнение глиняной почвы и последующее разрушение свайного фундамента. В том случае, если строение располагается на склоне, атмосферные осадки всегда будут стекать со склона в сторону дома, ухудшая качество фундамента.

При постройке дренажной конструкции учитывается глубина и химический состав грунтовых вод, которые интенсивно разрушают свайный фундамент. Содержание в составе агрессивных химикатов ускоряет разрушение фундамента.

Для таких условий необходима установка качественной дренажной системы.

Технология укладки дренажных труб вокруг дома своими руками

Самостоятельное устройство дренажа вокруг дома начинают с выбора места расположения водоотводящей инженерной системы. Обычно у исполнителя возникает закономерный вопрос: как правильно уложить дренажные трубы, чтобы осушить территорию и защитить конструкции дома от нежелательной влаги.

Как правильно проложить дренаж на участке самостоятельно

Для понижения уровня грунтовых вод и устройства ливневой канализации необходимо выполнить следующие работы:

  1. Разметка участка для расположения дренажных траншей.
  2. Выполнение земляных работ по устройству углублений – канавок для быстрого и беспрепятственного оттока воды.
  3. Дно траншеи зачищается и уплотняется.
  4. На подготовленное земляное основание укладывается фильтрующий материал и насыпается слой песка и щебня. Высота подушки не должна превышать 200 мм.
  5. Подготовленные по размеру трубы монтируются на подушку из щебня. Стыковка отдельных участков трубопровода проводится соединительными фитингами
  6. Трубы плотно обматываются специальной тканью под названием «геотекстиль», используя для фиксации прочную веревку или тонкую вязальную проволоку. Ткань выполняется двойную функцию: пропускает воду через отверстия дрен и защищает перфорационные отверстия от засорения.
  7. Дренажные трубы прокладываются под небольшим уклоном от 1 до 2 см на 1 метр погонный в сторону водоприемного колодца.

После монтажа дренажный трубопровод засыпается фильтрующим материалом, слоем песка и грунтом.

Последовательное выполнение перечисленных работ гарантирует качественное водопонижение горизонта почвенной влаги и быстрого оттока дождевой воды.

Чем засыпать трубу при закрытой укладке

Конструкция закрытого дренажа предполагает заполнение пространства вокруг уложенных труб фильтрующим и водопроницаемым материалом. Для фильтрации поступающей влаги применяют гранитный, гравийный или известняковый щебень мелкой фракции. Допускается заполнение крошкой битого кирпича или природного камня — главное, чтобы между частицами заполнителя оставалось воздушные пустоты, через которые вода будет беспрепятственно попадать в перфорационные отверстия дрен.

Щебеночный наполнитель кладут чуть выше верней кромки трубы на высоту до 50 мм.

Стоимость гранитного или гравийного щебня достаточно высокая и к тому же нет необходимости засыпать траншею доверху фильтрующим материалом. Для этих целей можно использовать более доступный материал: ветки деревьев, куски старой штукатурки, шлак, мох. Обычно применяют любой водопроницаемый местный материал, который всегда есть под рукою.

Выбор материалов для закрытого дренажа участка

Для обустройства качественного и эффективного дренажа важно не просто изучить технику обустройства подобной системы. Требуется еще грамотно подобрать материалы – геотекстиль, трубы и так далее

Выбор труб

Оптимальным вариантом будет приобретение труб, выполненных из поливинилхлорида. Предпочтительный диаметр – 110 и 63 мм. подобные трубы гофрированы по всей площади, а также есть специальные отверстия, в которые будет проникать вода. С внутренней части трубы совершенно гладкие, что поможет значительно облегчить выход воды.

В обязательном порядке устанавливаются специальные смотровые колодцы, которые позволят наблюдать за общим состоянием всей дренажной системы в целом. Если дренажные трубы засорены, их можно очистить именно при помощи таких колодцев, направив в них струю воды из шланга под сильным напором.

Что касается выбора качественных пластиковых труб, то осуществлять данный процесс стоит, основываясь на следующих правилах, которые связаны с типом и категорией присутствующего на участке грунта:

  • Если грунт щебеночный, оптимально подойдут стандартные дренажные трубы, которые имеют перфорацию;
  • Для песчаной почвы потребуется приобрести трубы с качественным фильтром, выполненные из геотекстиля. Они помогут избежать проникновение песка;
  • Для особого грунта илистого оптимально подойдут трубы, оснащенные фильтры, выполненные из кокосового волокна. Заменить их можно обычными трубами, которые имеют перфорацию. Их достаточно будет просто обернуть предварительно подготовленной геотканью;
  • Для особых суглинков идеально подойдет труба с функциональном фильтром, выполненным из специальной геоткани.

Если есть определенные ограничения в разнообразии ассортимента или в материальном плане, можно не так тщательно выбирать трубы. Достаточно будет просто закрыть геоматериалом траншею везде насыпать щебневую прослойку. В подобном случае можно укладывать простые дренажные трубы, имеющие перфорацию, которую, кстати можно сделать своими силами при помощи дрели.

Выбор геотекстиля

На данный момент существует много разных производителей геотекстиля, а также разновидностей самого материала. Для дренажа оптимально подойдет геотекстиль, который производится из полипропилена.

Материал идеально противостоит влиянию внешней среды, а также характеризуется оптимальными фильтрующими качествами. В процессе приобретения качественного геотекстиля, стоит узнать показатели плотности материала.

Имеет значение внимание на общую структуру материала. геотекстиль выполнен должен из сплошной по структуре нити, так как выполненный из обрезков очень быстро расползется на части

Выбор материалов для засыпки

Для качественно засыпки рекомендуется применять песок и простой щебень. К песку каких-то особых требований не предъявляется, что же касается щебня, то с ним стоит быть немного внимательнее. Профессионалы не рекомендуют приобретать щебень из известняк, так как он рано или поздно приводит к серьезному засолению почвенного покрова

В процессе выбора щебня стоит обратить пристальное внимание на размер фракции, который может колебаться в диапазоне от 20 до примерно 60 мм

Гидроизоляция фундамента

Перед монтажом дренажа следует провести некоторые предварительные работы, направленные на защиту основания от проникновения воды. Для этого потребуется выполнить следующие действия:

  1. Открыть фундамент, то есть прокапать по его периметру соответствующего размера траншею. Землю при этом необходимо оставить, так как она понадобится в дальнейшем для восстановительных работ: засыпки траншеи и утрамбовки земли. Ширина выкапываемой канавы должна быть не больше 1 м, но и не меньше 50 см.
  2. Открытый фундамент очистить от старой изоляции и земли.
  3. Просушить основание естественным способом без задействования специальных устройств в виде газовых горелок.
  4. Определиться с типом гидроизоляции фундамента:
  • применить геотекстильное полотно с дальнейшим его покрытием битумной мастикой;
  • воспользоваться рубероидом, что подразумевает обязательное возведение так называемой прижимной стены из кирпича;
  • применить напыляемую гидроизоляцию с последующим ее армированием с помощью геотекстиля.

Закрытая дренажная система

Глубинные системы дренажа дома используются в двух случаях:

  • Если открытая система нецелесообразна из-за нехватки свободного места на участке;
  • Если открытый дренаж испортит весь ландшафт участка.

Условия для создания закрытого контура выглядят точно так же, как и в случае с открытыми аналогами – участок должен располагаться в низине, на достаточно заболоченной территории. Кроме того, правильный дренаж вокруг дома предполагает, что недалеко от земельного надела обязательно должно быть подходящее место для утилизации воды.

Закрытые дренажные системы для частного дома условно делятся на два вида:

  • Пристенные системы;
  • Траншейные системы.

Настоятельно рекомендуется обустраивать подземный дренаж во время постройки здания. Впрочем, такая возможность есть далеко не всегда, поэтому при наличии построенного здания подойдет траншейный кольцевой дренаж вокруг дома. Стоит также отметить важный момент – траншейный дренаж нежелательно использовать в зданиях, имеющих цокольный этаж.

Вся проблема в том, что в процессе закладки дрен на этапе засыпки траншеи формируется достаточно рыхлый слой грунта, который располагается между фундаментом и землей. Из-за низкой плотности через почву наверх выходят грунтовые воды, защититься от которых не получится даже при помощи глиняного замка.

Расстояние от фундамента до дренажных труб определяется в зависимости от расположения ревизионных колодцев, которое регламентируется следующими правилами:

  • На каждом углу (или, по самому минимуму – через один) должен располагаться один ревизионный колодец;
  • Каждый поворот и соединение трубопровода должны оснащаться колодцем;
  • При большом перепаде высоты трубопровода нужно обязательно установить хотя бы одну ревизию;
  • Расстояние между двумя соседними колодцами не должно превышать 40 метров.

Конечной точкой закрытой дренажной системы является последний колодец, который нужно разместить в самой нижней точке из возможных. Через этот колодец вода утилизируется, сливаясь в канализацию, канаву или близлежащий водоем. Именно так должен работать правильный дренаж дома.

Для перемещения воды через систему может использоваться как гравитационная сила, так и насосное оборудование. В последнем случае все просто – система оборудуется насосом, за счет которого и обеспечивается перемещение водяной массы. Такой дренаж загородного дома достаточно удобен, но зависим от электричества.

Чтобы обустроить самотечный дренаж частного дома, придется приложить больше усилий, да и параметров у такой конструкции больше. Речь идет об уклоне по направлению к сборному коллектору. Значение уклона должно составлять не менее 2 см на каждый метр трубопровода. Кроме того, трубы нужно укладывать на глубине, которая превышает глубину промерзания грунта в данном регионе.

Для защиты конструкции от смешивания с почвой используется геотекстильная ткань. Данный материал обеспечивает беспрепятственное прохождение воды к дренам и задерживает все твердые частицы, которые засоряют систему. Перед тем, как сделать дренаж дома, укладываемую трубу нужно обернуть тканью. Впрочем, на рынке можно найти изделия, оснащенные встроенным геотекстильным фильтром.

При большой необходимости можно увеличить эффективность пристенной дренажной системы, используя профилированную полимерную мембрану, состоящую из нескольких слоев:

  • Первый слой представляет собой полиэтиленовую пленку, доведенную до нужной формы;
  • Второй слой – это обычная геотекстильная ткань;
  • Опциональный третий слой – это еще один слой полиэтилена, имеющий идеально гладкую поверхность.

Такая мембрана предназначена для фильтрации воды из грунта, то есть получается дополнительный дренаж под домом. Кроме того, за счет этого элемента повышается качество гидроизоляции фундамента постройки.

Дренажная система для дома, выполненная в виде траншеи, защищает дом от подтоплений и переувлажнения. Конструктивно данная система представляет собой фильтрующий слой, расположенный в траншее на расстоянии около 2-2,5 м от здания. Трубы рекомендуется укладывать хотя бы на 50 см глубже уровня фундамента – в таком случае вода совсем не будет на него воздействовать.

Пространство между дренажом и фундаментом должно быть заполнено глинистым грунтом, который выполняет функцию глиняного замка. Трубы дренажной системы укладываются поверх гравийного или щебневого слоя и закрываются геотекстилем во избежание засорения рабочей полости конструкции.

Монтаж пристенного дренажа

Если у вас есть желание самостоятельно обустроить систему водоотведения, то знайте, что эта работа по плечу каждому. Поэтому смело исправляйте ошибки, допущенные при строительстве дома, так как дрены желательно устанавливать еще на стадии возведения того или иного строения.

Чтобы реализовать задуманное на практике, следует уяснить основы создания рассматриваемого вида систем, а затем произвести рытье траншей и укладку труб. Водоводы, известные как дрены, требуется располагать под определенным уклоном по отношению к накопительному колодцу, который должен составлять примерно 2 градуса, отталкиваясь от наивысшей точки дренажной системы.

Если перевести это в сантиметры и погонные метры, то получится, что на каждую указанную длину трубы должно приходиться 2 см понижения.

При укладке цилиндрических изделий без изгибов следует устанавливать смотровые колодцы на удалении не более 40 м. В случае если предполагается наличие поворотов водоводов, то такие колодцы должны располагаться на расстоянии не более 25 м от тех мест, где наблюдаются такого рода изгибы.

Монтаж труб производится на глубину от 30 до 50 см от той точки отсчета, которая устанавливается на уровне нижнего основания фундамента. При этом требуется соблюдать еще одно условие: глубина системы дренажа не может быть выше глубины промерзания почвы.

В то же время сооружаемая отмостка должна иметь достаточную ширину для исключения возможности попадания воды в грунт, находящийся между домом и системой дренажа. Отмостку следует воспринимать как слой теплоизоляции, который способствует уменьшению глубины промерзания почвы и защите водоводов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
