Последовательное соединение розеток
Установка и подключение розеток и выключателей своими руками – это несложный процесс, который можно выполнить, обладая определенными знаниями. Монтируя электропроводку в квартире, нужно знать, что такое схема подключения розетки.
Кроме установки простых однофазных электророзеток с заземлением или без него, для отдельных электроприборов, работающих при сети с напряжением 380 Вольт, необходимы трехфазные электророзетки. В настоящее время наиболее распространены розеточные блоки из нескольких единиц или блок из розетки и выключателя.
Все единицы розеточной группы подключаются только с помощью параллельного соединения, последовательно в блоке подключать нельзя. Из параллельных соединений наиболее популярно подключение розетки шлейфом.
Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно
Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц. Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней.

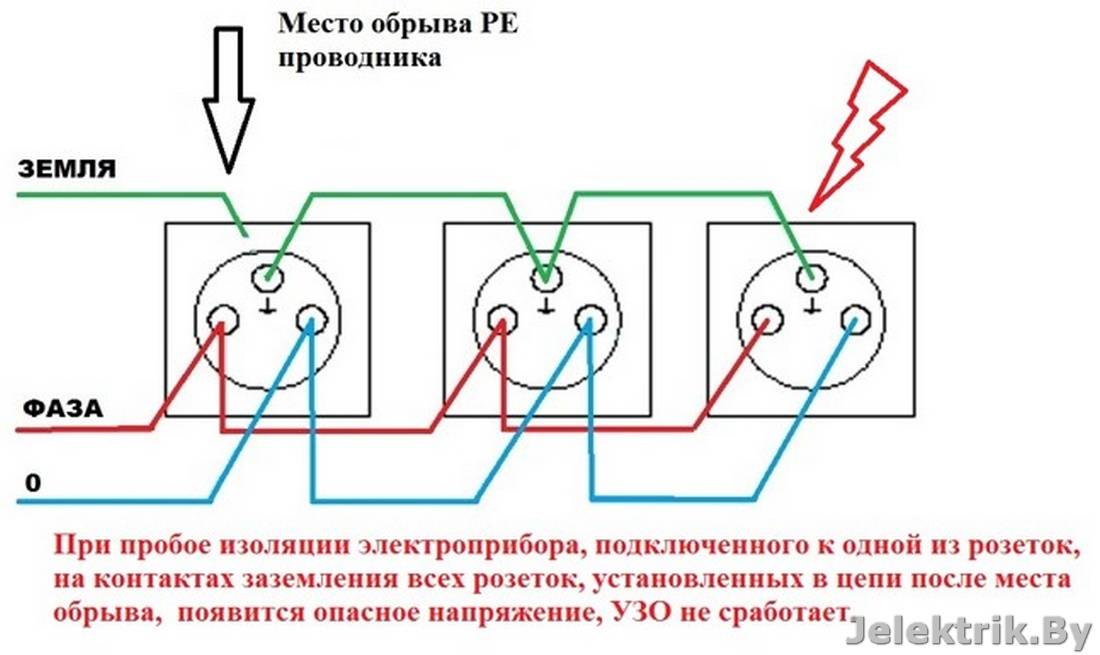

Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки. К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления.
Чтобы подключить второй розеточный блок, нужно от последней единицы первого блока подключить фазу и рабочий ноль, а в сжим – провод заземления.

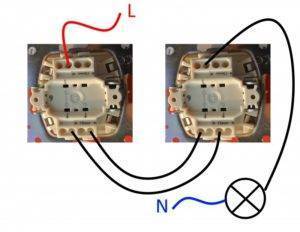

Теперь рассмотрим подключение обычного одноклавишного выключателя. Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской “L” или стрелкой “наружу”, ноль подсоединяем к зажиму со стрелкой “внутрь” или буквой “N”. Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.
Еще один актуальный вопрос: “Как подключить выключатель от розетки”? Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий “ноль” к розетке. Остальные жилы проходят на светильники через выключатели. От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).
Устройство и виды двойных розеток
Электророзетка состоит из внешнего защитного корпуса и рабочей части, которая включает в себя основание и контакты. Последние соединяются между собой при помощи винтовых клемм – специальных зажимов, к которым подключается кабель электрооборудования. В зависимости от модификации выделяют следующие виды двойных розеток:
- Открытого и закрытого исполнения. Они различаются тем, что модели закрытого исполнения имеют шторки, закрывающие отверстия и сдвигаемые в сторону при подключении прибора. Это специальная защита от маленьких детей и домашних животных.
- С заземлением и без. Модели первого вида имеют заземляющие контакты, которые защищают людей от ударов тока, а электроприборы – от скачков напряжения.
- Для внутренней и наружной установки. Устройства первого вида имеют маркировку IP-44 и оснащены специальным корпусом с защитой от влаги. Вторая разновидность сопровождается маркировкой IP-55 и имеет дополнительную защиту от пыли.
Виды двойных розеток
Электрическая розетка — устройство, необходимое для подключения электроприборов к сети. Состоит изделие из корпуса (крышки), изолирующего рабочую часть от внешнего воздействия, и основной части с основанием и контактами.
Розетки могут быть не только одинарными, но и двойными, и даже многогнездными в зависимости от количества штепсельных разъемов. Ошибочно думать, что сдвоить одиночные розетки — значит, получить двойную, на деле двухгнездным считается только монолитное устройство.
Существуют разные типы двухместных розеток по модификациям:
- Закрытые. Отверстия устройства закрыты специальными шторами, что удобно для квартир, где проживают маленькие дети.
- Открытые. Внешне представляют собой всем знакомые розетки без закрывающих шторок.
Устройства могут быть с заземлением и без такового. Если предусмотрены заземляющие контакты, это защитит подключенные приборы от сбоев напряжения. Существуют отдельные виды розеток для монтажа на улице и в комнатах с высокой влажностью — влагозащищенные. Первые имеют защиту от грязи и пыли, вторые — от проникновения воды.
Двойные изделия бывают:
- накладными (наружными);
- скрытыми (внутренними);
- стандартными;
- полярными;
- запрограммированными и т. д.
Как спрятать провод
Силовой провод, соединяющий имеющиеся варианты расключения, надо как-то спрятать. Часто это вопрос не только эстетики, но и безопасности.
Вариантов маскировки провода несколько.
- Штроба в стене. Если в стене скрытая проводка, то такой способ предпочтителен. Неплохо решить вопрос с разветвлением розеток на этапе черновых работ. Тогда не придется портить обои, убирать плитку. Способ наиболее предпочтительный, но затратный и долгий.
- Спрятать под широкий плинтус или специальный плинтус с кабель-каналом. Если розетку сделать недалеко от пола, то такой способ удобен.
- В дачных, загородных домиках можно проводку расположить в кабель-канале. Провод будет спрятан, но внешний вид кабель-канала портит вид комнаты. Для лучшей маскировки выбирают цветной кабель-канал или с расцветкой «под дерево».
- Спрятать провод в подразетнике. Если его немного и провод мягкий, то свободное место подразетника позволит разместить десяток сантиметров.
- Скрыть провода под наружной крышкой розетки. Если розетка достаточно крупная, то внурь влезет несколько десятков сантиметров проводки.
- Случается, что красота приносится в жертву необходимости. Например, для проводки по банному помещению используют медные, латунные, алюминиевые трубки, не поддающиеся коррозии.
Бывают способы, когда лучший способ спрятать проводку — показать ее открыто. Такой монтаж на фарфоровых изоляторах будет смотреться органично в интерьере «под старину».
Основные виды двойных розеток
Любые типы электрических розеток в том числе и юсб предназначены для включения в сеть различных приборов. Конструкция включает в себя основную или рабочую часть с контактной группой, и крышку, предохраняющую внутренний механизм от внешних воздействий.
Нередко возникает проблема в связи с невозможностью подключения дополнительного устройства из-за отсутствия свободных розеток. Поэтому у владельцев квартир все большую популярность приобретает двойная розетка, установленная в один подрозетник. Практически все модели оборудуются контактами для подключения заземляющего провода.
Соединенные двойные розетки представляются в виде отдельных устройств, установленных на близком расстоянии друг от друга. Однако, как показывает практика, данный вариант не отличается эстетичностью и требует дополнительного сверления стены под еще один подрозетник.
Более удобным считается моноблок, выполненный в виде двойной розетки. Он может устанавливаться на старое место с обязательной заменой имеющейся монтажной коробки и не вызывает значительных разрушений внутренней отделки. В таких моноблоках мощность электрического тока разделяется на две части, и это является их недостатком, особенно заметным при одновременном подключении бытовых приборов.
В зависимости от модификации, моноблоки с двойными розетками разделяются на следующие типы:
- Закрытые и открытые. В закрытом варианте отверстия под вилку защищены шторками. Такие розетки применяются в помещениях, где возможно нахождение маленьких детей. Для срабатывания шторок требуется одновременное нажатие на них. Поэтому, если ребенок захочет засунуть в отверстие какой-то предмет, ничего страшного не произойдет. 2-й вариант представляет собой стандартную конструкцию с открытыми контактами.
- С заземлением или без него. В первом случае розетки оборудуются контактами для подключения заземляющего провода. Таким образом, обеспечивается дополнительная защита от токовых утечек на корпус прибора.
- Розетки с дополнительной защитой от действия влаги и с возможностью установки на улице. Влагозащищенные приборы имеют класс защиты IP44, а предназначенные для улицы – IP55.
Изделия могут быть дополнительно промаркированы. Например, буквенное обозначение А указывает на двойную розетку производства США, буква В указывает на контакт заземления.
Когда появляется необходимость ставить двойную розетку
В некоторых случаях розетка на 2 гнезда является вынужденной мерой, особенно для квартир, построенных в середине-конце прошлого века. Их особенностью была крайне неудобная схема расположения электроприборов. В большинстве случаев один из них оказывался за корпусной или мягкой мебелью, а в распоряжении хозяев оставалась одна точка в углу комнаты. Устанавливать в таких местах длинные наружные колодки непрактично и не эстетично. Это приведет к тому, что со временем к ним протянется шлейф из проводов, никак не вписывающихся в интерьер. Лучшим выходом в таких ситуациях является установка двойных встраиваемых розеток.
Преимущества такого решения следующие:
Создание блока из двух одинарных розеток
В некоторых случаях применение сдвоенных розеток в моноблоке не всегда подходит для удобного пользования вилками, изготовленными по евростандарту. Для нормального включения их требуется обязательно переворачивать, что не всегда удобно и эстетично. В связи с этим, количество точек подключения может быть увеличено путем установки блока, включающего две одинарные розетки, которые нужно сдвоить.
Комплект установки состоит из двух одинаковых розеток и таких же подрозетников, подходящих по размеру. Может использоваться один двойной подрозетник. Кроме того потребуется общая накладная рамка. По этому методу возможно установить не только две, но и три розетки.
Вначале с помощью коронки в стене сверлятся отверстия, предназначенные для установки подрозетников. При отсутствии коронки используется сверло из твердых сплавов, с помощью которого по кругу сверлятся отверстия, а излишки потом удаляются зубилом и молотком.
После того как подрозетники установлены и зафиксированы, необходимо выполнить разделку кабеля. Обычно используется марка ВВГнг сечением 2,5 кв. мм. Перед подключением необходимо обесточить питающий кабель.

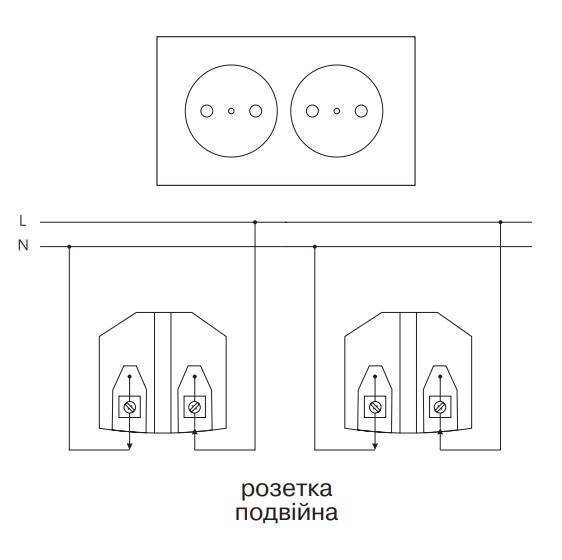

В отличие от моноблока, две отдельные розетки Легранд подключаются по-другому. Поскольку ПУЭ запрещает подключение шлейфом заземляющего провода, этот метод будет использован только в отношении фазного и нулевого проводников. Заземление будет подключаться с помощью отдельной линии. С этой целью в распределительной коробке делается нужное количество ответвлений. Места соединений изолируются гильзами, термоусадочными трубками или изолентой.
Далее можно подключать саму двойную розетку. К первому устройству к одной из клемм подключаются два провода фазы. Один идет от питающего кабеля, второй уходит ко второй розетке. Нулевой провод подключается таким же образом, только к другой клемме. В конце отдельными линиями к каждой розетке подключается свой провод заземления, всего два. Затем розетки закрепляются в монтажных коробках, а сверху на них надевается общая накладная рамка.
https://youtube.com/watch?v=JZftT_Crmqc
Во многом комфорт проживания в квартире и доме зависит от вида и количества установленной в ней бытовой техники и электрических приборов. Нехватка розеток становится привычным явлением, вызывающим использование множества удлинителей и тройников. Эти действия помогают решить проблему, но имеют побочные эффекты — провода путаются под ногами, дополнительные колодки портят интерьер помещения. В некоторых случаях решить вопрос недостатка точек подключения поможет двойная розетка. Современные изделия отличаются компактностью, достаточной мощностью и презентабельным видом. Для проведения переоборудования электрохозяйства нет необходимости приглашать специалистов. Работу можно выполнить своими руками после ознакомления с мерами безопасности, правилами выбора и установки электроприборов.
Как поставить и подключить?
Двойная розетка имеет один вариант конструкции – один подрозетник, монтажная часть и два разведенных клеммника.
Максимальная нагрузка на двойную розетку 16А. В противном случае рекомендуется устанавливать отдельное ответвление на каждую точку.
Чтобы установить прибор понадобится:
- крестовидная и плоская отвёртка;
- инструмент для чистки оплетки;
- изолента и пассатижи.
Чтобы защитить кабель при пожаре, провода устанавливаются в гофр. При последующей эксплуатации такой подход упрощает замену кабеля и не требует пробивания стен. Процесс монтажа требует проведения подготовительных работ.
Необходимо определить провода. В инструкции описывается соответствующий цвет, фазовый обычно окрашен в красный или коричневый. Заземление обычно зеленого или желтого оттенков. А вот голубой – нейтральный провод.
Но лучше предварительно провести проверку с помощью специальной отвёртки, которая на фазе загорится. Установка без заземления проходит намного проще.
Перед проведением работ, автоматы отключаются, чтоб обесточить линию и провести работы в безопасных условиях. В местах, где будет проводится установка тоже стоит проверить напряжение.

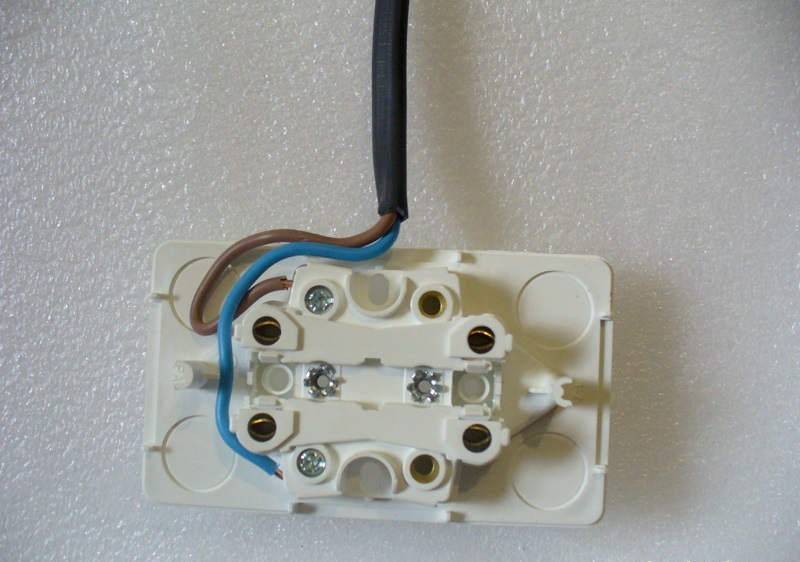

Подключение электрической двухместной накладной
В отличие от одинарной, такая модель с одним корпусом, но двумя разведенными клеммами. Первым делом необходимо раскрыть кабель для чего используется нож.
Удаляется внешняя изоляция. Провода не должны быть длинными, ведь это может помешать при последующей установке. В идеале оголять провода на 1 см. В целом запас провода не превышает 12 см (короткие удлиняют). Порядок проведения работ простой:
- Ослабьте клеммы, которые предназначены для фиксации проводов.
- После установки проводов, закрутите болты с помощью отвертки. Убедитесь в надёжности крепления и только после этого подключайте электричество.
Обязательно уложите провода в стакан, ведь со временем изоляция провода может нарушиться. Сверните так, чтобы не было сильных загибов. Не должны они находиться и под крепежными болтами в подрозетнике. Для крепления используются лапы или саморезы, что является завершающим этапом установки. Коробку розетки выравнивают с помощью уровня и закрепляют. После крепления декоративной накладки розетка готова к использованию.

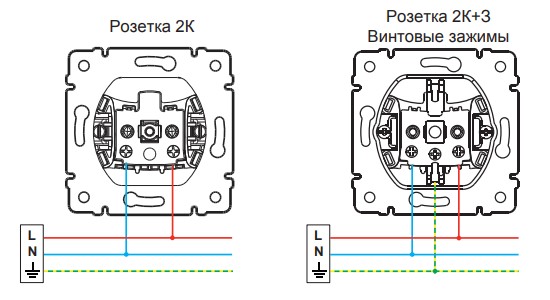

Как подключить внутренние с заземлением
Установка такая же, как и в первом случае, только задействуется еще один провод, поэтому разобраться удастся самостоятельно. Схема монтажа простая: кабель заземления фиксируется к центральной или верхней клемме.
В таком случае фаза размещается справа, ноль (нейтраль) — слева. Сам подрозетник устанавливается просто, закручиваются болты по часовой стрелке. В процессе эксплуатации корпус ослабевает, поэтому его рекомендуют дополнительно обработать алебастром.
Советы
При установке каждый пользователь должен следовать таким рекомендациям:
Провод, который используется для подключения розетки должен быть из такого же материала, что и магистральный кабель. Если кабель из алюминия, то и перемычка из алюминия.
Перед проведением работ отключите автоматы и проверьте специальным прибором напряжение в месте предстоящей установки.
Подбирайте целый блок, тогда не придется проводить дополнительные ремонтные работы
Розетка ставится на место бывшей.
Для квартиры где маленькие дети лучше подобрать закрытые модели, что гарантирует безопасность.
При подключении важно ничего не напутать и не присоединить фазу и ноль к одному контакту. В таком случае произойдет короткое замыкание, что опасно для дома.
Чтобы продлить срок службы розетки, запаивают оголенные концы или же используют латунный контакт.. Во время проведения монтажных работ возникает много вопросов, поэтому рекомендуется просмотреть видео по проведению установки двойной розетки
В сети таких роликов много и каждый найдет свой вариант
Во время проведения монтажных работ возникает много вопросов, поэтому рекомендуется просмотреть видео по проведению установки двойной розетки. В сети таких роликов много и каждый найдет свой вариант.
Двойная розетка – альтернатива обычной, что позволяет подключить сразу два прибора. Она имеет особую конструкцию, которая и определяет способ установки. Но процесс настолько простой, что установка не составит труда, даже для неспециалиста. Определившись с моделью розетки, не забывайте о безопасности при подключении. На рынке представлен широкий выбор от популярных производителей, поэтому каждый отыщет надежную модель.
Монтаж подрозетников
Заведите провод в подрозетник и установите его в подготовленную выемку. Для фиксации в подрозетниках обычно имеются специальные крепления (лапки), упирающиеся в стены при закручивании винтов.
Для повышения надежности зафиксируйте подрозетник раствором (цемент, гипс, алебастр и т. п.), поскольку штатные крепежи со временем ослабевают. Все щели следует тщательно заполнить раствором.
Накладная двойная розетка не требует подготовки отверстия и установки подрозетников, поскольку монтируется непосредственно на стену. Фиксация накладных розеток обычно осуществляется дюбелями.
Особенности установки двойной розетки
Различают 2 механизма подключения такого оборудования. Первый подразумевает в себе 2 выхода электропитания из одной точки. Это крайне небезопасный вариант.
Связанно это с тем, что сила тока остается неизменной, а напряжение и нагрузка возрастают. Из этого следует, что такой вариант недолговечен. Кроме того, креплений у механизма значительно меньше, чем у одинарного варианта, поэтому контакт с вилкой будет более слабый.
Двойные отверстия лучше выводить из разных точек. Это значит, что наружная панель будет двойная и соединена вместе, а внутри источники питания будут разными.
В этом случае риск скачка напряжения и удара током является таким же, как и в одинарных розетках, т.е. почти равен нулю.
Следует учитывать и то, где именно будет, установлен такой механизм.
Так, например, при установке в бетонную стену, небольшое количество отверстий для крепления не имеет значений, т.к. основа очень крепкая.
Стены, выполненные из ДСП, ОСБ или ДВП не смогут долго удерживать в себе такое оборудование, со временем механизм начнет вываливаться.
Двойная розетка с заземлением
Если предполагается устанавливать двойную розетку в квартире или доме, где имеется система заземления, то следует выбирать однозначно стандарт F, а если нет, то стандарт C
однако, надо сделать важное замечание – некоторая бытовая техника обязательно должна подключаться к розетке с заземлением. Как же тогда быть, когда третьего провода в розетке просто нет? В этом случае от подъездного щитка проводят отдельный трехпроводный кабель под защитой своего автомата соответствующего номинала. В квартире для таких приборов устанавливают розетки с заземлением
Кабель временно проводят открыто в гофротрубе или кабель-канале, а потом при капитальном ремонте уже все делают «по уму» — прокладывают скрытую проводку с заземлением
В квартире для таких приборов устанавливают розетки с заземлением. Кабель временно проводят открыто в гофротрубе или кабель-канале, а потом при капитальном ремонте уже все делают «по уму» — прокладывают скрытую проводку с заземлением.
Некоторые «умельцы» устанавливают розетку с заземлением и в ней делают перемычку между рабочим нулем и защитным нулем (заземлением). Это является грубейшим нарушением и опасно для жизни!
По способу монтажа розетки могут быть:
- Встроенные розетки – те, что монтируются при скрытой проводке в монтажную коробку.
- Накладные розетки – монтируемые на поверхность стен при открытой проводке.
В некоторых ситуациях очень выгодно установить накладную розетку, так как некоторые модели имеют два отдельных механизма собранных в одном корпусе. Это означает, что все те недостатки двойных розеток, о которых мы говорили выше, не будут их касаться.

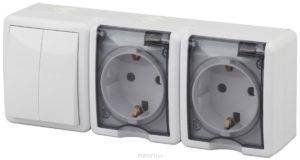

Подключение двойного выключателя и розетки
Блок, управляющий работой розетки и двухклавишного выключателя, монтируется перед входной дверью в ванную комнату или туалет. Благодаря устройству пользователь может включать свет в двух комнатах. Сначала прокладываются пять проводов от щитка электроснабжения. Два из них – нуль и заземление идут на розетку. Фаза соединяется с розеткой и через перемычку подается на выключатель. Две фазные жилы от выключателя идут на приборы освещения. Нуль, идущий к розетке, в распределительном блоке соединяется с нулем, идущим на патроны освещения.
Иногда приходится менять порядок включения кнопок. Чтобы это сделать, нужно две жилы, идущие после разрыва на контактах коммутации выключателя к лампам, поменять местами. Для освещения одной комнаты применяют однокнопочный коммутатор и четыре провода.
Как подключить двойную внешнюю розетку?
Распределительный кабель прокладывается открытым методом или закрытым в стенах. Для монтажа наружных устройств проводка выполняется открытым способом. Она может находиться в гофре, в коробах или просто лежать на стене, зафиксированная клипсами. Работа происходит в несколько этапов: 1. Обесточивается сеть питания на электрощитке. После чего с помощью указателя напряжения проверяется отсутствие напряжения на самих приборах. 2. Открывается верхняя панель гнезда для освобождения доступа к фиксаторам, удерживающим панель. 3. Отжиманием крепежа отделяется верхняя часть прибора от суппорта. 4. Разбирается устройство. Оно состоит из корпуса, панели с крышкой, гнезд.
5. Отмечается место крепежных отверстий. 6. Фиксируется основание прибора с помощью дюбелей типа гвозди. 7. Вырезается заглушка в месте ввода кабеля в середину устройства. Если кабель проложен в гофрированной трубе, то её заводят прямо в середину розетки. 8. Кабель освобождается от изоляции и зачищаются концы жил на 10-15 мм. 9. Производится подсоединение жил к контактам – коричневый к фазе (крайняя справа клемма), голубой – к нулю (крайняя слева клемма), желто-зеленый – к земле (центральный контакт со скобой). 10. Питание гнезд второй розетки в корпусе производится с помощью перемычек или шлейфов. 11. Затем восстанавливается корпус наружной розетки в обратном порядке.
Как последовательно подключить двойные компьютерные розетки?
Для уменьшения нагрузки электромагнитного излучения в квартирах вместо Wi-Fi роутера устанавливают компьютерные розетки. Их монтаж производится в соответствии с правилами электробезопасности. Выпускаются изделия под скрытую и открытую проводку.
READ Как подключить lider evg видео
Как и силовые розетки, интернет-аналоги вставляются в гнезда. Приборы RJ-45 обеспечивают подключение компьютера к интернет- и местной сети. Наличие разъемов под витую пару –обязательное условие для нормального функционирования комнат серверного назначения. Использование только беспроводной системы передачи данных опасно с точки зрения перехвата связи. Через проводку украсть информацию можно только, подключившись к ней.
RJ-45 – это универсальный способ соединения компьютерной техники с применением 8-жильного защищенного кабеля, который и называется «витая пара». Розетки классифицируются по числу разъемов на: • одинарные; • двойные; • терминальные; • комбинированные.
По аналогии с силовыми компьютерные розетки бывают внутренними и наружными. Скрытое в стене устройство находится в защитном пластиковом стакане с клеммником. Наружная установка фиксируется с использованием накладной панели.
Для сокращения времени монтажа розеток применяются монтажные короба. Для квартиры достаточно провести одну или две розетки. Для подключения интернет-розетки главное – это правильная распиновка. Она заключается в четком понимании, куда и какой расцветки провода вставлять. Существует два типа распиновки – прямой и перекрестный. В первом случае применяется провод для соединения конечного техустройства с роутером. Второй – для подключения одинаковых по назначению систем между собой. Все провода соединяются согласно с цветовой маркировкой.
Каждая пара определенного цвета садится в свой паз соответственно цветовой распиновки в клеммник розеточного устройства. Затем утапливаются прижимные коннекторы и фиксируются все жилы контактной группы. Запрещается наличие в розетке перегнутых или выступающих концов проводки. Если клеммник не входит в паз стены, то подрезают внутреннюю плоскость монтажного подрозетника.
