Как подключить розетку: подключаем правильно провода к розетке по схеме

Типы штепсельных розеток

В разных странах внешний вид и конструкция штепсельных розеток может различаться.

Кратко рассмотрим каждый из типов:

  1. «А». 2-контактный штепсель без заземления. Штыри плоские, имеют ширину 6,35 мм и длину 1,524 мм. Находятся на расстоянии 12,7 мм. Разъем применяется в США для напряжения от 100 до 127 В, 60 Гц. В Японии используются похожие вилки, но напряжение сети 100 В, а частота 50 Гц.
  2. «В». Конструкция такая же, как в штепсельной розетке типа «А». Разница состоит в наличии заземляющего разъема внизу. Применяемое напряжение — от 100 до 127 В, но в некоторых странах подается 220 В. Встречается в Канаде, США, Японии.
  3. «С». Конструктивно предусмотрены входы под два штыря диаметром 4 или 4,8 мм. Длина и расстояние между гнездами — 19 мм. Рабочее напряжение — 220 В. Применяется в Германии, Италии, Франции и ряде других стран ЕС, а также в России, Украине.
  4. «D». Особенность — три контакта круглого сечения, размещенные в форме треугольника. Первоначально это был британский стандарт, который в дальнейшем получил распространение в Пакистане, Индии и ряде других государств (тех, которые электрифицировали британцы).
  5. «Е». В отличие от прошлого типа, верхний центральный штырь выступает из розетки и входит в углубление на штепселе. Применяется во Франции и ряде стран Евросоюза.
  6. «F». Особенность штепсельной розетки состоит в наличии заземляющих контактов вверху и внизу. В РФ такое изделие называется «евровилка». Заземление выполняется с помощью специальной скобы из металла, а максимальный ток равен 16 Ампер. Применяется во многих странах, в том числе в Германии, государствах бывшего СССР.
  7. «G». Внешне представляет собой розетку с тремя контактами. Фазный и нулевой имеют прямоугольное сечение и размеры 6,35х3,97 мм. Расстояние между ними — 22,2 мм. Заземляющий контакт имеет другой размер — 3,97х7,92 мм. В вилке обязательно встраивается предохранитель, обеспечивающий защиту фазного провода от КЗ. Применяется в Англии и странах, которые ранее были колониями. Также тип «G» используется в Саудовской Аравии.
  8. «H». Особый тип штепсельной розетки, который не совмещается с другими видами. Контакты размещены в форме буквы «Y». Максимальный ток составляет 16 Ампер. Применяется в Израиле (совмещается с другими типами) и в районах Сектора Газа.
  9. «I». Конструктивно заземляющий контакт находится в центре внизу, а два других (фаза и ноль) справа и слева вверху. В отличие от разъема «H» верхний контакты развернуты в другую сторону. По максимальному току такие вилки отличаются и бывают на 10, 20, 25, 32 Ампера. Применяются в Австралии, Китае. Аргентине, Уругвае и ряде других стран.
  10. «J». Это швейцарский тип штепсельной розетки. Внешне похожа на евровилку с той разницей, что заземляющий контакт немного смещен ближе к центру, а полюсные основания не имеют изоляции. Если не полностью вставить изделие, можно попасть под напряжение. Номинальный ток составляет до 10 А, а с заземлением — 16 А.
  11. «К». Это датский тип розетки, который также подходит для типа «С». Конструктивно представляет собой два разъема (фазный и нулевой) в виде штырей, расположенных под углом. Заземляющая часть имеет форум обрезанного круга.
  12. «L». Представляет собой штепсельную розетку с тремя подряд углублениями. Диаметр штырей — 5 мм, а расстояние между ними — 8 мм. Применяется в Италии.
  13. «М». Очень похожа на тип «D», но отличается диаметром штырей (он больше). Между фазным и нулевым разъемом расстояние 2,54 см. Применяется во многих странах — Шри-Ланка, Пакистан, Намибия, Гонконг, Ботсвана, ЮАР ид другие. Используется для сушильного оборудования и кондиционеров в Израиле и Сингапуре.
  14. «N». Состоит из трех круглых разъемов. Похоже на тип «J». Два основных находятся на расстоянии 1,9 см, а заземляющий расположен на 3 мм выше. Напряжение — от 200 до 250 В. Ток — 16 А. Используется в Южной Африке.

Отметим, что многие страны применяют несколько типов розеток. К примеру, в странах СНГ можно встретить типы С, F и Е.

Как выглядит розетка без заземления и с заземлением.

Как выглядит розетка с заземлением – внешний вид такого типа розеток легко различим благодаря наличию 3 контактов из металла. Для правильной установки розетки необходимо знать особенности ее конструкции. Также различают два типа конструкции розеток – это розетка наружная с заземлением и розетка внутренняя с заземлением.

Розетки с внутренним размещением зачастую устанавливаются, когда есть скрытая электропроводка, например, в современных домах. В нынешнее время, рынок электротоваров изобилует разными типами розеток, поскольку раньше в жилых домах разных стран были свои стандарты.

Особенностью конструкции розетки с заземлением является то, что при включении, сперва соприкасаются клеммы в схеме заземления, а потом контакты нулевого и фазного провода вилки входят в розетку. Эта особенность соблюдена в целях безопасности, в случае повреждения механизма, его корпус заземлится еще до того, как в него будет подано напряжение.

Розетки в гипсокартоне

Это одновременно скрытая и открытая проводка – к первой она относится так как проводов не видно, а во вторую категорию попадает потому, что провода не замурованы в стену и к ним можно добраться. Кроме стандартных инструментов (если только не устанавливается блок розеток) для монтажа понадобится стальная проволока. Порядок действий следующий:

  1. Из стены извлекается розетка и подрозетник. К гипсокартону они прикручиваются, так что ломать ничего не придется.
  2. Стальная проволока заводится в отверстие и просовывается в том направлении, где планируется установка новой розетки. На данном этапе надо просто убедиться, что между плитами гипсокартона, профилями и стеной есть промежуток, в который пройдет гофра с проводом (незащищенную от механических повреждений проводку внутри оставлять нельзя).
  3. Если проволокой получается нащупать путь, то в нужном месте высверливается отверстие под новый подрозетник. К проволоке прикручивается прочная веревка и она вытаскивается назад.
  4. Затем с помощью веревки между розетками протягивается гофра, в нее заводятся провода и подключаются.

Если протянуть проволоку между профилями не получается, то применяется более радикальное средство – откручивается лист гипсокартона, протягивается провод и прикручивается назад. Остается зашпаклевать разрушенные стыки и установить розетку. В некоторых случаях вместо того, чтобы откручивать целый лист, в гипсокартоне просто вырезают нужной формы отверстие (предварительно открутив крепежные шурупы), которое потом ставится на место и зашпаклевывается.

Как правильно выполнить монтаж своими руками?

  1. Соблюдать технику безопасности.
  2. Не использовать повреждённые детали, проводку, внимательно наблюдать за состоянием изоляции во время работы.
  3. Не перекусывать кусачками провода под напряжением.
  4. Не дробить, не штробить, не сверлить стены в местах, где ранее уже была проложена проводка.
  5. Не касаться отвёрткой проводов ноля и фазы. Это вызовет замыкание в сети.
  6. Устанавливать розетки в подходящие для этого места. Место для размещения должно находиться на высоте 30 см от уложенного чистового покрытия на полу для универсального использования, 1 м – для крупной бытовой техники и не менее, чем в 10 см от поверхности стола и прочих поверхностей. Расстояние между центрами подрозетников – 71 мм. От углов, потолка, пола, дверных коробок до точки должно быть не менее 15 см, от радиаторов отопления – не менее 50 см. Запрещено устанавливать их над приборами отопления, кухонными плитами (как правильно расположить одну или несколько розеток на кухне?).
  7. На каждые в 6–10 кв. м жилплощади делается одна розетка.

Соединение через розетку

Поэтапный вариант подключения:

Отключить электричество.
С главной розетки снять декоративную крышку.
Ослабить распирающие лапки, которые удерживают внутреннюю часть в подрозетнике. Извлечь колодку для свободного доступа к клеммам.
Подключить провода, которые будут идти к «дочерней» розетке
Внимание
Перед тем как вставить внутреннюю часть на место, рекомендуется проверить, не будет ли её ограничитель пережимать провод

Если пережимает, потребуется расширить пространство.
Для этого придётся осторожно отколоть кусочек подрозетника или даже стены, чтобы освободить провод

На крышке проделать небольшое отверстие под размер провода, чтобы накладка смогла плотно прилегать к стене. Затем корпус прикручивается на место

Провод, через который ведётся подключение, опускается к плинтусу и прокладывается вдоль или по нему до нужного места. Его необходимо каждые 30–40 см закреплять скобами для электропроводки.

Подключение заземления

Этапы подключения (стандартная схема):

  1. Отключить электричество.
  2. Разобрать устройство.
  3. Отделить провода друг от друга и определить фазу, ноль и заземление мультиметром или тестером, заизолировать их.
  4. Прикрутить декоративную крышку обратно.

Знаете ли вы, что есть «умные розетки» и розетки USB? О том, что это и как их подключить, читайте на нашем сайте. Также читайте о переносе и ремонте розеток.

Двойное устройство

Двойные устройства бывают двух типов:

  1. Стационарные.
  2. Сборные.

Установка
Внимание
Если в устройстве несколько проводов для заземления и для питания, то дополнительных должно быть столько же.

тутрозетку

Устройство розетки

Устройство электрической розетки

Розетка — это прибор, с помощью которого осуществляется коммутация потребителей энергии с электрической сетью. Изделия различного типа рассчитаны на напряжение 220 В, 380 В и силу тока до 25 А.

Состоит прибор из таких деталей:

  • коробка — предназначена для размещения внутренних частей и механизмов, их защиты от воздействия внешней среды;
  • корпус — служит для крепления и соединения составляющих;
  • клеммы — для присоединения проводов (клипсы или болты);
  • контакты (лепестки) — для контакта со штекером питающего кабеля;
  • прижимное устройство (лапки) — удерживают корпус в подрозетнике;
  • крышка — закрывает внутренности, выполняет декоративную функцию.

Схема подключения розеток

Приветствую вас, уважаемые читатели сайта http://elektrik-sam.info .

В этой статье мы подробно рассмотрим, как правильно подключить розетку и различные схемы подключения.

Розетка служит для подключения электроприборов к электрической сети и в общем случае имеет два контакта в виде гнездового разъема и пружинные контакты заземления.

К силовым контактам розетки подключается фазный провод L (красный) и нулевой рабочий N (синий), к пружинному контакту подключается защитный PE-проводник (желто-зеленый).

Давайте рассмотрим схему подключения розеток в жилых зданиях.

Из электрического щита по трех-проводному кабелю в ответвительную коробку заводится фаза (красный), ноль (синий) и заземление (желто-зеленый) от автоматического выключателя розеточной группы.

В ответвительной коробке кабель от электрощита разветвляется — один идет к розетке, а другой в другую ответвительную коробку, для подключения других розеток. Последняя розетка в группе (на рисунке розетка 3) подключается в той же коробке, что и розетка 2. Т.е. для нее отдельная коробка не нужна.

В ответвительных коробках одноименные провода соединяются цвет в цвет: фаза с фазой, ноль с нулем, заземление с заземлением. Места соединения на рисунке показаны жирными точками.

В случае двухпроводной электропроводки без третьего отдельного заземляющего провода, так называемой «двухпроводки», которая встречается в домах старой постройки, схема подключения розеток будет выглядеть так же, только будет отсутствовать третий желто-зеленый провод.

В этом случае сами розетки необходимо использовать без заземляющего контакта.

В настоящее время используется большое количество бытовой техники и электроприборов, и для удобства подключения вместо одной отдельно установленной розетки используются розеточные блоки на две, три и более розеток.

Как правильно подключить розетку в этом случае? Одна из розеток соединяется с проводом, идущим от ответвительной коробки. а остальные подключаются к первой розетке этого розеточного блока через винтовые клеммы.

На рисунке выше показана схема подключения блоков розеток в электропроводке квартиры.

Блок розеток устанавливается в общую рамку, которая бывает на две, три, четыре и пять розеток.

В двухпроводной электропроводке отдельный провод заземления не используется, и схема подключения розеток будет иметь вид, как на рисунке ниже.

Таким образом, основные схемы как правильно подключить розетки мы рассмотрели.

Рекомендую посмотреть видео Как подключить розетки:

Полезные материалы по теме:

Для чего нужно заземление в квартире?

Заземление — это принудительное соединение электроустановок и оборудования с заземляющим устройством. По сути заземление призвано защитить человека (и животных) от опасного воздействия тока при пробое изоляции и подаче напряжения на корпус.

Предположим к розетке, не имеющей заземления, подключена стиральная машинка. При повреждении кабеля с большой вероятностью корпус машинки будет находиться под напряжением. Если человек прикоснется к корпусу, то его ударит током. Прохождение тока длительное время может нанести серьезные травмы или даже привести к летальному исходу.

Но если розетка будет заземлена и само заземление реализовано правильно, при прикосновении к корпусу стиральной машины под напряжением, человек получит удар током минимального значения (около 0,0008 А), который он скорее всего и не почувствует. Ток уйдет по заземляющему проводку в «землю». Поэтому, заземление розеток должно быть в каждом доме.

Разновидности и установка коробок для внутренних розеток.

Совсем другой принцип установки используется для внутренних розеток. При их креплении обязательно используется коробка. Это специальная коробочка цилиндрической формы в которую помещается корпус самой розетки.

Раньше использовались металлические коробки. Делалось углубление в стене на месте вывода электрической проводки, если стена облицована кафельной плиткой — плитка разрезалась или высверливалось отверстие необходимого диаметра. В него монтировалась при помощи алебастра коробка и выводились контактные провода. Уже затем, в коробку крепилось средство подключения конечных потребителей или выключатель для подключения напряжения к люстре.

В настоящее время, с появлением в широком обиходе пластика, коробки стали изготавливать из него. В такой коробке розетка хорошо держится как при помощи распорных лапок, так и прикрученная шурупами. Еще одно достоинство такой коробки это её бюджетная цена.

Если есть необходимость поставить несколько розеток – коробки легко соединяются между собой в блок.

В зависимости от материала стен, в которые планируется монтировать установочную коробку, выпускаются и коробки различных модификаций.

Обычные коробки используются для монтажа, например, в кирпичные стены. Для этого высверливается при помощи коронки отверстие на месте вывода электропроводки и будущей розетки или выключателя. Уже в это отверстие при помощи алебастра закрепляется коробка заподлицо с поверхностью стены, в которую выводится проводка.

Если планируется монтировать коробку в стену из гипсокартона, то необходимо использовать специальную коробку «с ушками» как на фото ниже.

Высверливаем в гипсокартоне отверстие диаметром 68 мм. и вставляем в него коробку. Закручивая шурупы, ушки с обратной стороны гипсокартона поджимают коробку и прочно закрепляют её на месте. Свободное пространство между гипсокартоном и стеной должно быть не менее 45 мм., чтобы коробка полностью утопилась и встала заподлицо с наружной поверхностью гипсокартона.

Обратите внимание: современные розетки, продающиеся в магазине, практически все рассчитаны на пластиковые установочные коробки с внутренним диаметром 65 мм. и не всегда подходят для металлических (старых) коробок. Внутренний диаметр металлической коробки 68 мм

Расширения лапок современных розеток не хватает, чтобы закрепить корпус в старой коробке. Поэтому, при покупке розетки в  магазине уточняйте, подходит ли она для старых коробок

Внутренний диаметр металлической коробки 68 мм. Расширения лапок современных розеток не хватает, чтобы закрепить корпус в старой коробке. Поэтому, при покупке розетки в  магазине уточняйте, подходит ли она для старых коробок.

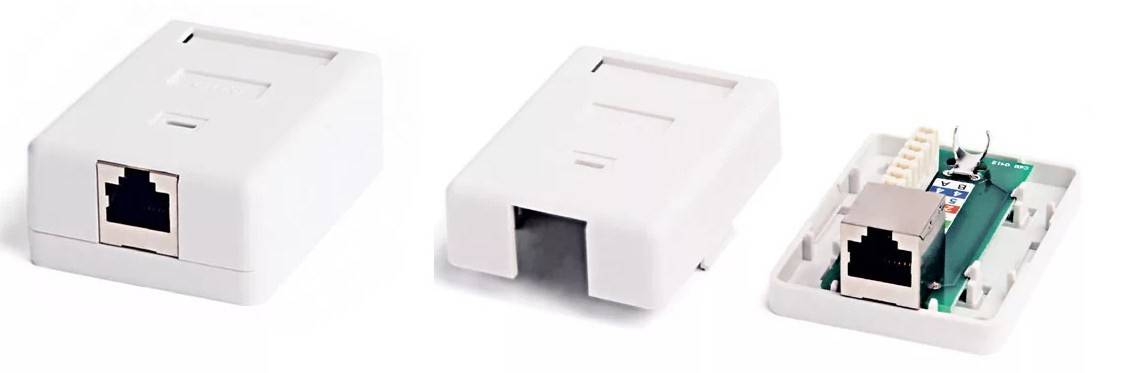

Обжимка внешней розетки

Если в квартире или в офисе уже сделан ремонт, то придется использовать внешние розетки. Стоят они чуть дешевле, чем прошлые варианты. Единственный минус в том, что вам придется дополнительно заводить кабель по специальному кабель каналу.

Раскручиваем розетку и видим две схемы обжимки: 568A и 568B. Обжимать мы будем по «В» схеме – смотрим в самый левый и правый бок. Схема по картинке:

  • Слева:
    • Бело-оранжевый.
    • Оранжевый.
    • Бело-зеленый.
    • Зеленый.
  • Справа:
    • Бело-синий.
    • Синий.
    • Бело-коричневый.
    • Коричневый.

Ножи тут находятся в открытом виде, и ничем сверху не прихлопываются. Теперь встаёт вопрос: а как обжать эту интернетовскую розетку? Для этого нам понадобится специальный сетевой кросс-нож.

Если его нет, то можно воспользоваться канцелярским или строительным ножом. Просто вставляем проводок в паз и сверху немного надавливаем на него, чтобы он вошел в нож. Как только вам удалось соединить воедино розетку и провода – можете собирать её и прикручивать к стене.

Техника безопасности при работе

Правила техники безопасности состоят в следующем:

  • Все работы, связанные, с источниками напряжения, проводятся только при полном обесточивании линии. Изначально выполняем все подготовительные мероприятия, выборку штробы, монтажного отверстия и укладку проводов.
  • Каждый провод, который предполагается подключать, нужно проверять, фаза это или ноль, в независимости от маркировки изоляции. Инструмент, который будет задействован в работе, должен иметь заизолированные рукоятки.
  • При необходимости удлинения провода стоит исключить скрутки проводов, и использовать специальные быстроразъемные клеммы.
  • Для монтажа подрозетника нужно следить, чтобы провод не повредился.
  • При работе специализированным электроинструментом использовать только тот, что подходит по номинальной мощности и силой тока.

Соблюдение всех требований по электробезопасности и правил монтажа позволит оградить себя от нежелательных последствий и проблем, связанных с повреждением электропроводки, розеток, выключателей. И таких пагубных последствий, как возгорание элементов, при неправильной установке.

{SOURCE}

Конструкция и составные элементы

Конструкция обычной розетки достаточно проста. Тем не менее, чтобы правильно подключить розетку, необходимо разобраться во всех её составляющих элементах.

Устройство состоит из следующих частей:

  • Основание, на которое крепятся все остальные комплектующие.
  • Электропроводящие элементы – зажимы и контакты.
  • Внешняя накладная часть, исполняющая защитную и декоративную роль.

Наиболее долговечными и пожаробезопасными являются керамические модели. Однако, они достаточно хрупкие и подключение розеток, выполненных из керамики, должно производиться максимально аккуратно.

Чаще всего, при изготовлении корпуса и накладной панели используется пластик. Такие модели более дешёвые, но срок их службы меньше. Электропроводящие детали делаются из латуни, бронзы или иных медных сплавов. Они обладают стойкостью к коррозии и не ржавеют, сохраняя хороший контакт.

Кабель, применяемый для запитывания электроплиты

Подключение бытовой электроплиты к сети питания желательно проводить по отдельной линии, которая выводится на распределительный щит. Обычно такая линия уже существует. Если ее нет, то предварительно производим работы по монтажу кабельной линии:

  1. Прокладываем кабельный канал.
  2. Устанавливаем на распределительном щите УЗО (устройство защитного отключения), соответствующее мощности подключаемого оборудования (не менее 32А).
  3. Проводим линию питания кабелем с оптимальными параметрами.

Параметры могут быть следующими:

  • ПВС 3х4 — подключение электрической плиты однофазное на 220В.
  • ПВС 4х4 — подключение однофазное на 380В.
  • ПВС 5х4 — подключение трехфазное на 380 В.

Традиционно сложилось, что по цвету изоляции кабельные жилы различают:

  • желто-зеленый – заземляющий;
  • синий – нулевой;
  • фазные — все остальные цвета.

Величина сечения жилы силового кабеля рассчитывается с учетом мощности потребляющего прибора. Это как раз тот случай, когда велико — не мало: запас мощности лишним не будет. Производить расчет параметров электрического кабеля самостоятельно следует в соответствии с нормативами ПУЭ 7 п. 1. 3. 10 — 1. 3. 11. Современные стандарты диктуют использование в жилых помещениях кабелей с медными жилами. При необходимости стыковки медного провода с алюминиевым следует выполнять все работы тщательно и аккуратно, чтобы в дальнейшем на месте стыка не возникала зона перегрева проводов, что ведет к опасности замыкания и возгорания. Не допускается соединение таких проводов методом скрутки. Существует несколько надежных способов соединения проводов медных и алюминиевых. Самый распространенный на сегодня — соединение клеммной колодкой.

Длину кабельной линии задает положение точки устанавки розетки. Выбор места для ее расположения должен соответствовать определенным требованиям:

  • удаленность от источников влаги;
  • удаленность от источников огня;
  • доступность для контроля и обслуживания;
  • недоступность для детей.

Кабельную линию подготовили, отправляемся в магазин выбирать розетки для подключения плиты.

Пошаговые инструкции по подключению розеток

Определиться с вопросом о том, как правильно подключить розетку поможет изучение существующих способов подсоединения ее контактов к электрической сети. Но прежде желательно разобраться с видами этих изделий по их назначению По этому признаку они делятся на следующие типы:

  • Розетки без заземления.
  • С заземлением.
  • Для подключения мощной силовой нагрузки (духового шкафа, например).

Рассмотрим каждый из этих случаев более подробно.

Подключение розетки с заземляющим контактом

Чтобы подключить розетку с третьим (заземляющим) контактом, необходимо, чтобы все жилы квартирной электропроводки были задействованы при монтаже. Одну из клемм следует подсоединить к фазному проводу, вторую – к нулевому, а к третьей нужно присоединить провод в желто-зеленой изоляции.

Подключаем розетку с заземляющим контактом — пошаговая инструкция в фото-галерее

Заземление

Подключаем розетку без заземления

Подключить розетку без заземляющего контакта не составит особого труда. Она подключается аналогично розетке с заземлением, нов этом варианте подключения задействовано только два контакта (один фазный и один нулевой).

Подключаем розетку без заземляющего контакта — пошаговая инструкция в фото-галерее

Если в электропроводке в квартире имеется провод в желто-зеленой изоляции, предназначенный для заземления – он временно оставляется свободным. Чтобы  он не мешал монтажу – его обычно отгибают в сторону, а конец надежно изолируют.

Подключаем розетку для электроплиты

Чтобы подключить розетку для электроплиты может потребоваться специальное электроустановочное изделие (это зависит от того, какая вилка приложена к ее комплекту).

Для подключения электроплиты розетки могут быть:

  • трехконтактные для однофазных сетей;
  • четырехконтактные для трехфазных сетей;
  • пятиконтактные для трехфазных сетей.

Трехконтактная силовая однофазная розетка и вилка

Четырехконтактная трехфазная силовая розетка и вилка

Пятиконтактная трехфазная розетка с вилкой

В некоторых моделях электроплит вилка в упаковке вообще отсутствует. В этом случае питающие провода с помощью винтовых клемм коммутируются на специальной контактной планке, предусмотренной в конструкции агрегата.


Схемы подключения розетки для электроплиты при однофазной, двухфазной и трехфазной сети

При наличии особой вилки используется розетка 4-го типа (согласно приведенной ранее классификации). Два ее верхних контакта подсоединяются к фазе и нулю, а третий (нижний) – к заземляющему проводу в желто-зеленой изоляции.

Определение точек выводов и прокладка проводов

При определении точки монтажа и выводов кабеля, вам следует учитывать расстояния, о которых мы упоминали выше. Вам следует придерживаться существующие требования по этим вопросам.

Расстояние от пола должно быть таким, чтобы вам было удобно в будущем пользоваться розеткой. Если новая точка электропитания не предназначена для частого использования, к примеру, при подключении холодильника, телевизора в гостиной или вытяжки на кухне, то ее можно разместить в неприметном месте.

Разметка и подготовка отверстий под коробки

При определении точки вам стоит сделать разметку на стене, где она будет размещаться, а также, как к ней будут подводиться провода. Отверстия можно делать при помощи специальной насадки на дрель. Но если у вас такой насадки нет, то допускается проделывание по окружности ряда отверстий сверлами и дрелью, а затем аккуратное выбивание нужного диаметра отверстия. Образовавшиеся неровности вы сможете впоследствии заделать раствором.

Выбор и установка подрозетников

Мы рекомендуем вам использовать пластиковый подрозетник. Он изготовлен из негорючего материала, который имеет хорошие диэлектрические характеристики. Устанавливается такой подрозетник на винты к стене, а затем дополнительно фиксируется при помощи раствора. Сам подрозетник монтируется заподлицо со стеной в ее финальной чистовой облицовке.

Зачистка и разводка проводников внутри блока

У подрозетника имеются в конструкции заглушки, которые дадут вам возможность вывести питающие провода с нужной стороны. Большое количество кабеля по длине выводить в подрозетник не рекомендуется, достаточно общей длины в 15-20 см.

Подключение и фиксация механизма

Для установки и подключения розетки вам следует надежно закрепить оголенные концы кабеля на клеммах контактов

Проверьте дополнительно надежность фиксации, это важно для правильной эксплуатации самой розетки, а также электробезопасности

После соединения концов кабеля вам следует зафиксировать механизм в подрозетнике. Это можно сделать двумя способами:

  • на распорные лапки, привычный способ монтажа;
  • при помощи винтового соединения суппорта механизма к стене или подрозетнику.

Включение электричества и проверка розетки

После закрепления рамки и лицевой панели розетки, вам можно включить электропитание на вводном автомате. Перед использованием новой точки электроснабжения обязательно проверьте индикаторной отверткой или прибором правильность подключения проводов

Особенно важно не ошибиться с подключением заземления. Если вы увидите на заземляющих контактах фазу, то вы совершили ошибку, и вам следует ее срочно исправить

Нюансы установки

Полностью с нуля установить розетку своими руками вполне возможно. Наши рекомендации помогут вам в этом

Важно выбрать качественные материалы. Но что, если вы устанавливаете новую розетку вместо старой, или вам подходит накладной вариант

Вместо старой розетки

Если вы ставите новую розетку вместо старой, то вам необходимо будет проделать следующую последовательность действий:

  • полностью обесточить подачу электроэнергии в доме на вводном автомате;
  • раскрутить винты, которые крепят лицевую панель старой розетки;
  • снять лицевую панель и рамку (если рамка была установлена);
  • раскрутить винты, фиксирующие механизм розетки, здесь имеется ввиду винтовое соединение к стене или на распорных лапках;
  • немного вытянуть механизм, а затем освободить зажимы контактной группы и питающего провода;
  • оголенные концы зачистить при помощи мелкой наждачной бумаги.

Затем можно приступать к монтажу новой розетки.

Накладные розетки

Есть еще один вариант обустройства дополнительной точки электропитания. В этом случае кабель выводится из стены, и подключается к накладной розетке

Здесь важно надежно соединить кабель на контактах с клеммами. При этом сам накладной тип крепится задней стенкой к стене, а не устанавливается в установочную коробку

Получается гибридный вариант электромонтажа с внутренней проводкой и наружной розеткой.

В гипсокартон

Если накладной вариант фиксируется к гипсокартону, то здесь можно его просто прикрутить. Также можно сверлом проделать отверстия и посадить заднюю стенку накладной розетки на винты, вкручиваемые в дюбели.

В кирпич или бетон

Для бетонной или кирпичной стены вам может понадобиться проделать отверстия нужной глубины при помощи перфоратора. Далеко не всегда это можно сделать при помощи обычного сверла и дрели, особенно это касается бетона. После того, как вы сделаете отверстия, накладные розетки фиксируются на стене при помощи винтов, вкручиваемых в дюбели.

Статья подготовлена при поддержке технических специалистов бренда LK Studio, российского производителя розеток и выключателей.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
