Двускатная крыша дома своими руками: делаем двускатную крышу дома имеющего в основании прямоугольник

Установка стропил для двухскатной крыши своими руками

Укладка мауэрлата на стены

Этот элемент крепится на несущей стене по всей ее протяженности. Если речь идет о бревенчатом доме, то мауэрлатом может служить верхний венец. Для зданий из газобетона или кирпича потребуется мауэрлат, равный длине стены. Иногда эту деталь можно укладывать между стропилами.

При недостатке длины материала для мауэрлата можно срастить несколько кусков. При этом края запиливают под 90º и стыкуют с помощью болтов – проволока, нагели или гвозди не годятся.

Есть два способа укладки мауэрлата поверх несущей стены:

• симметрично по центру;
• со смещением в нужную сторону.

Монтаж мауэрлата выполняется на предварительно уложенный гидроизоляционный слой из рубероида. Это защитит древесину от гниения.

Стоит ответственно отнестись к процессу крепления мауэрлата, поскольку при сильном ветре он должен выдерживать особенно большую нагрузку.

В качестве креплений для мауэрлата можно использовать такие расходники:

• Анкера, которые незаменимы для монолитных материалов.
• Деревянные нагели. Эти детали применяются в домах из бруса и бревен, хотя к ним требуются дополнительные крепления.
• Скобы.
• Арматура или специальные шпильки. Такой вариант предпочтителен для построек из пено- или газобетона.
• Вязальная или стальная проволока – это вспомогательный крепежный элемент, применяемый практически всегда.

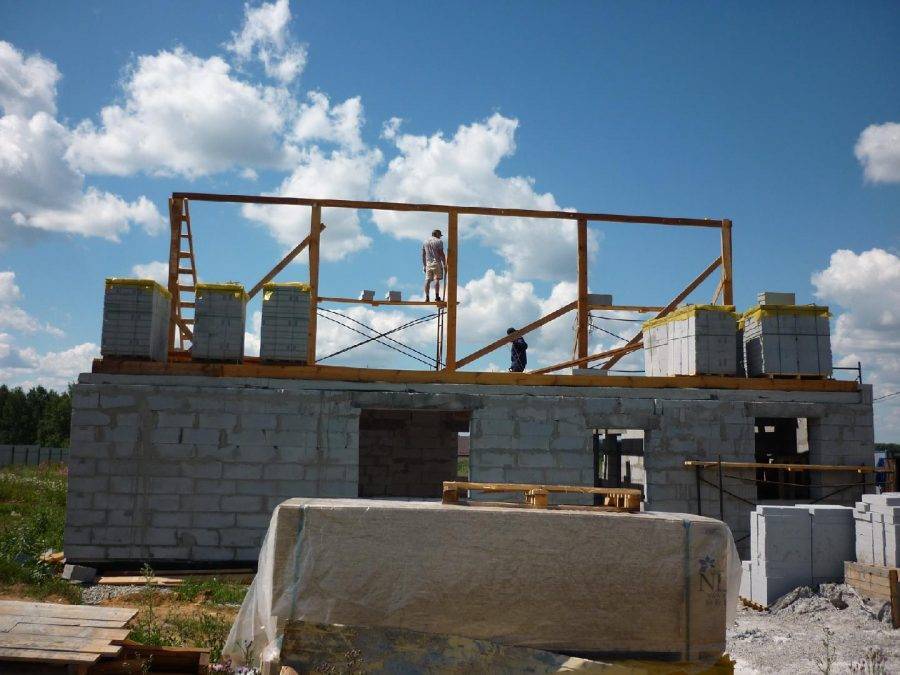

Сборка ферм или стропильных пар

Сборка ферм может быть выполнена одним из методов:

• Брусья для стропил собираются и крепятся прямо на крыше здания. Этот процесс довольно трудоемок, поскольку все замеры, подрезку и сцепку брусьев придется делать на высоте. Однако можно обойтись своими силами, без привлечения техники.
• Фермы или стропильные пары можно закрепить на земле, а потом готовые элементы поднять на крышу здания. С одной стороны – это упрощает процесс установки стропил, а с другой – из-за большого веса конструкции ее подъем наверх потребует наличия специального оборудования.

Обратите внимание, что начинать сборку стропильных пар стоит только после нанесения разметки. А если заранее изготовить шаблон, для которого взять две доски, равные длине стропил, и соединить их между собой, то тогда все пары получатся абсолютно одинаковыми

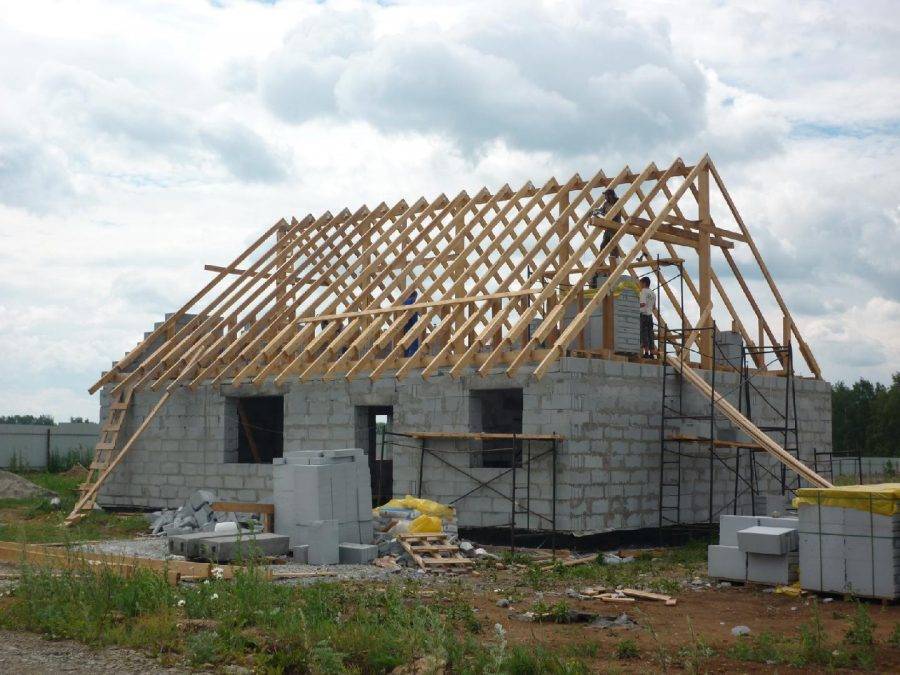

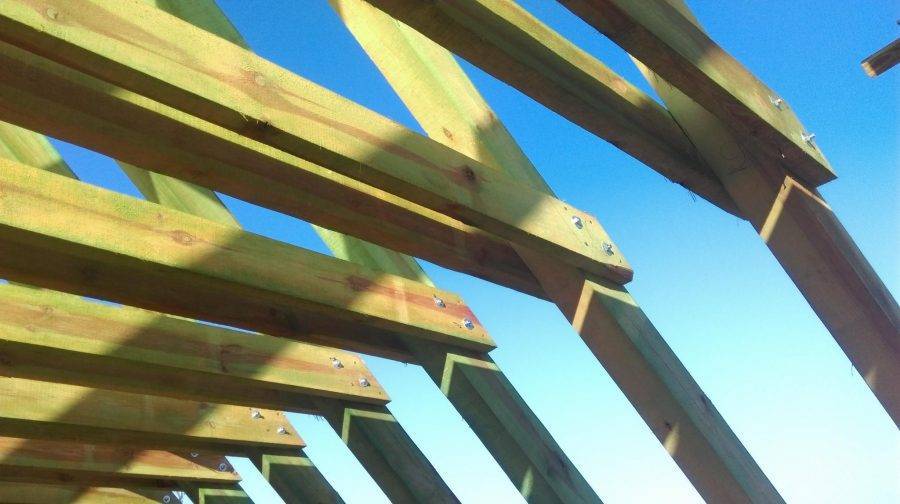

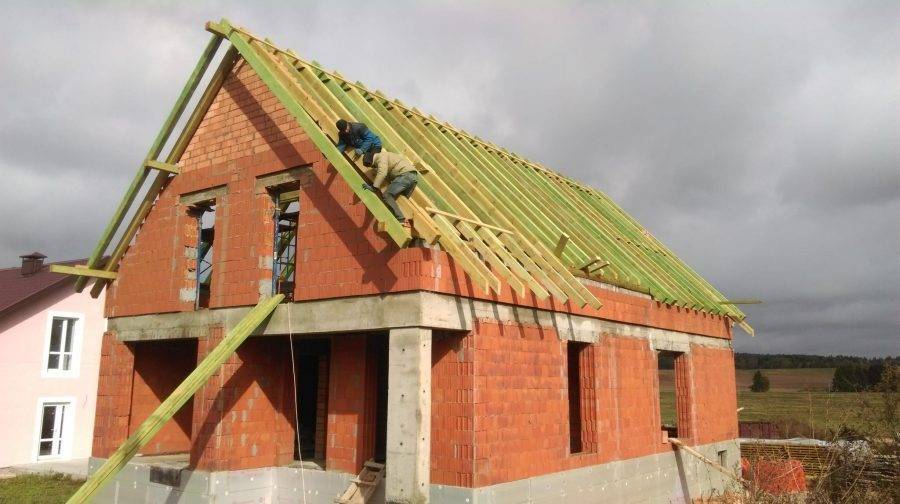

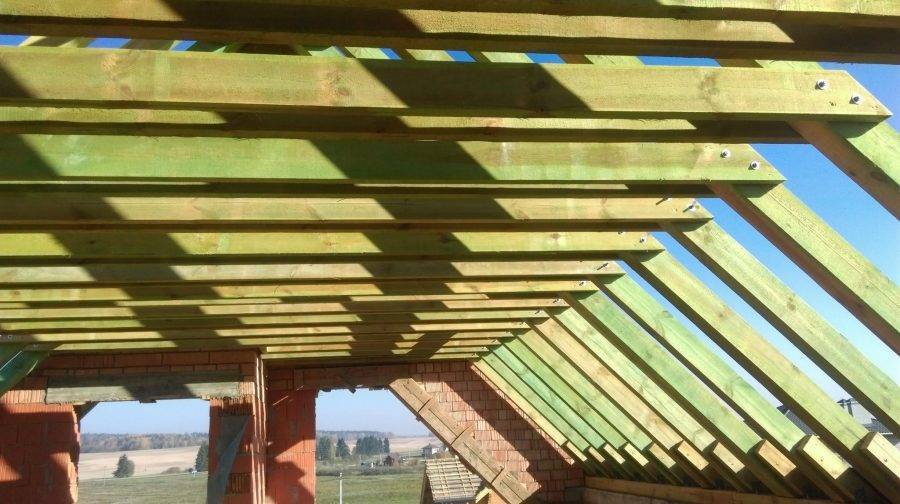

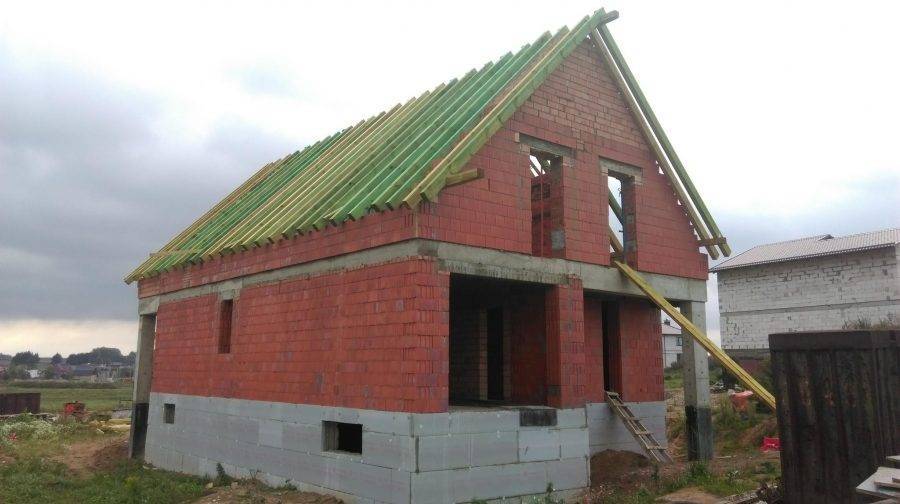

Монтаж стропил

После сборки и подъема на высоту выполняется установка стропил двухскатной крыши деревянного дома. Чтобы зафиксировать их на мауэрлате, в нижней части стропил делают запилы. Первыми устанавливают две фермы с противоположных концов крыши.

После этого между стартовыми парами натягивают веревку, по которой будут выравнивать все остальные стропильные фермы и устанавливать конек.

Теперь можно монтировать оставшиеся пары с соблюдением расчетного шага между ними. В тех случаях, когда сборку пар производят непосредственно на крыше, между двумя торцевыми фермами крепят коньковый прогон. На него впоследствии и производят установку стропил.

Порядок установки половинок стропил согласно мнениям профессионалов может отличаться. Некоторые предпочитают укладывать брусья в шахматном порядке, чтобы не перегружать фундамент и стены в процессе работы. Другие склоняются к последовательной установке пар стропил. Как бы то ни было, стропильные ноги могут нуждаться в подпорках и стойках – все зависит от размеров крыши и формы ферм.

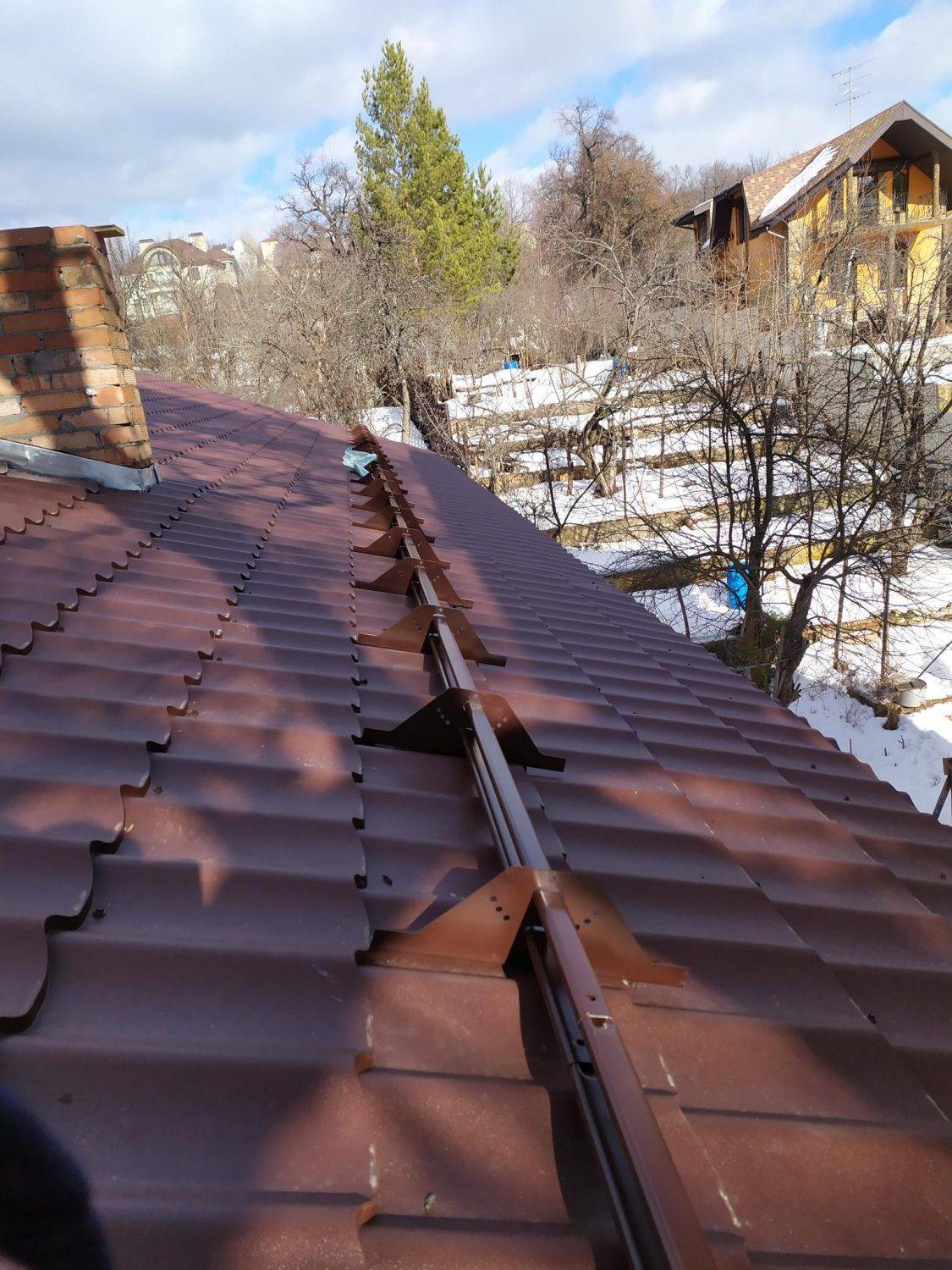

Крепление конька

Конек – это элемент, который образовывается посредством крепления стропил в верхней точке. Как только все детали стропильной системы для двухскатной кровли будут установлены, следует выполнить капитальное закрепление всех элементов конструкции.

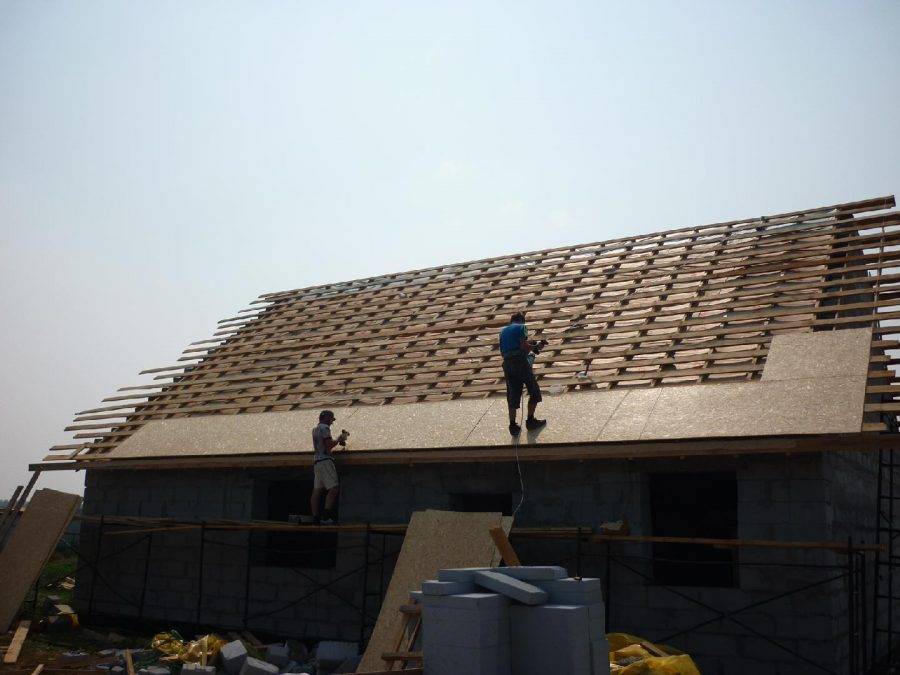

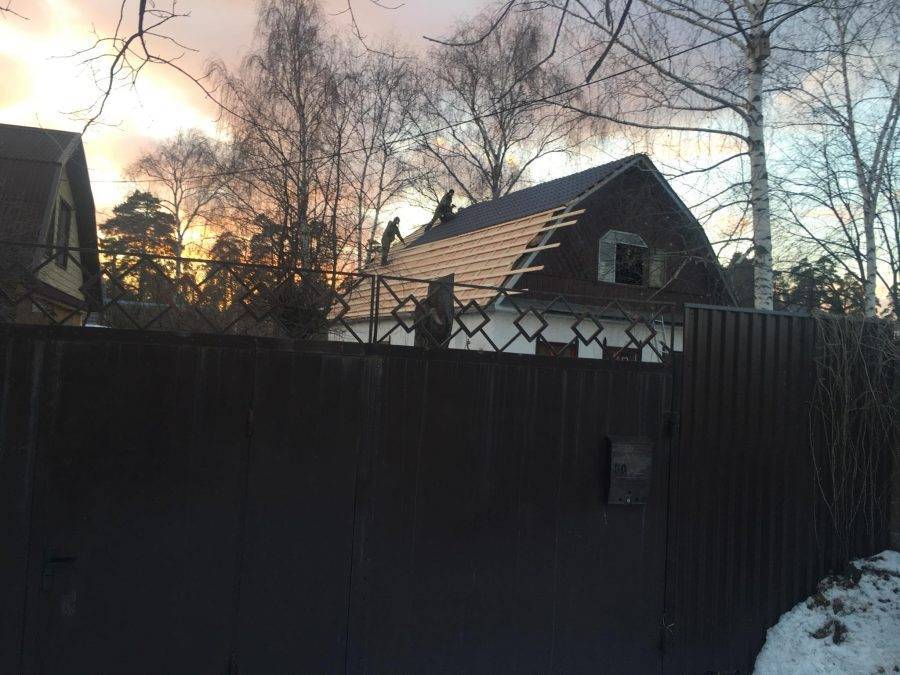

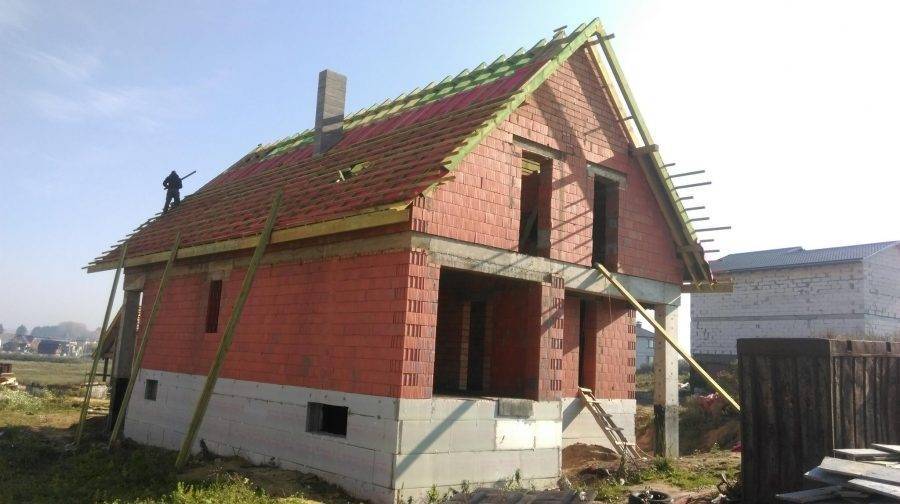

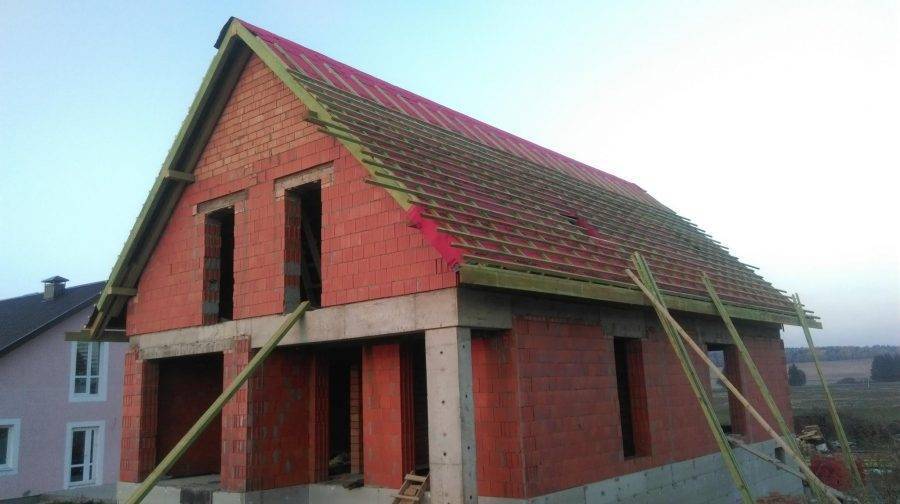

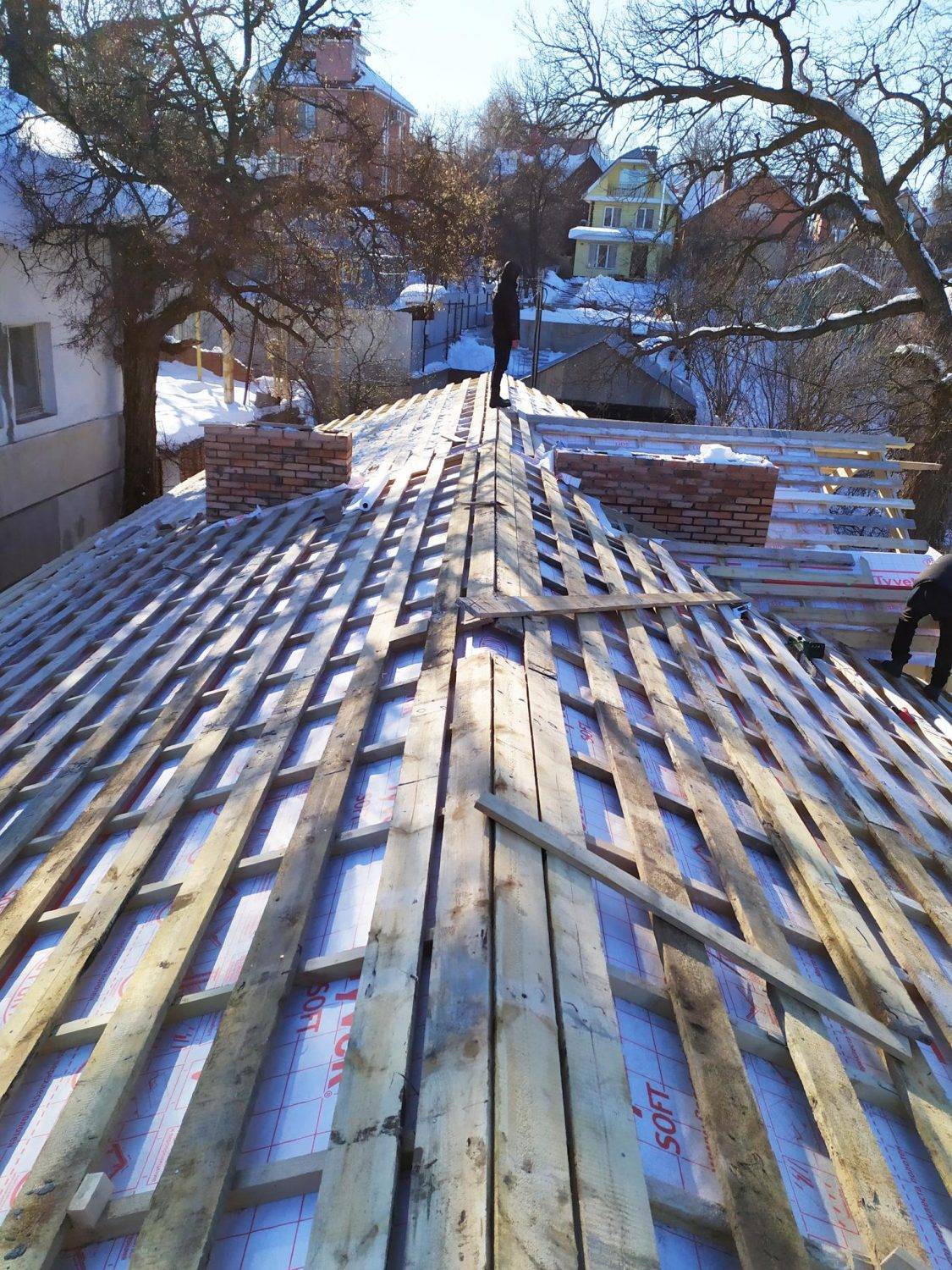

Установка обрешетки

Наличие обрешетки является обязательным при строительстве любой крыши. Она не только поддерживает кровельный материал и позволяет его надежно закрепить, но и дает возможность перемещаться по крыше в процессе работы.

Расстояние между отдельными досками выбирают, исходя из типа кровельного материала:

• мягкая кровля укладывается на сплошную обрешетку без зазоров;
• для металлочерепицы нужна обрешетка с шагом в 35 см (между двумя нижними рядами – 30 см);
• шифер и профнастил можно укладывать на обрешетку с шагом в 44 см.

Итоги

Таким образом, чтобы собрать стропильную систему для крыши с двумя скатами, следует учесть много нюансов и предусмотреть любые возможные осложнения. Надеемся, что наши советы помогут вам справиться с этой нелегкой задачей и создать качественную и долговечную крышу для вашего дома.

Пошаговая сборка кровли (инструкция)

В самостоятельной работе по монтажу двускатной крыши важен каждый этап. Проводить их следует в строгой последовательности, чтобы соблюдались все предъявляемые требования, а конструкция имела длительный срок эксплуатации. Чертежи, фото и пошаговая инструкция возведения двускатной крыши поможет начинающему мастеру в практической работе.

Пошаговая инструкция строительства крыши:

1. Крепление мауэрлата с дополнительной гидроизоляцией (по мере необходимости).
2. Установка стропил двускатной крыши со всеми её комплектующими элементами.
3. Монтаж обрешетки.
4. Утепление кровли для жилой мансарды.
5. Сборка фронтона.
6. Крепление кровельного материала.

Стропильных системы: их виды и отличия

Стропильные системы бывают двух видов: висячие и наслонные.

Висячие стропила вместе с  балками перекрытия в качестве затяжек используют для устройства мансарды, когда строится двухскатная крыша дома своими руками (прочитайте: “Как строить крышу”). Помимо нижней затяжки также требуется верхняя затяжка на расстоянии, не меньшем 50 сантиметров от конька. Висячие стропильные системы создают в том случае, когда между двумя наружными стенами расстояние составляет не более 10 метров, и отсутствует внутренняя несущая стена, разделяющая на две половины внутреннее пространство здания.

Наслонные стропила устанавливают, когда имеется опорная балка, передающая вес крыши от конька на расположенную посередине между наружными стенами дома несущую стену. Если вместо несущей внутренней стены стоят колонны, разные виды стропил чередуют. На колонны будут опираться наслонные стропила, а между колоннами смонтируют висячие стропила.

Установка стропил двухскатной крыши, подробное видео:

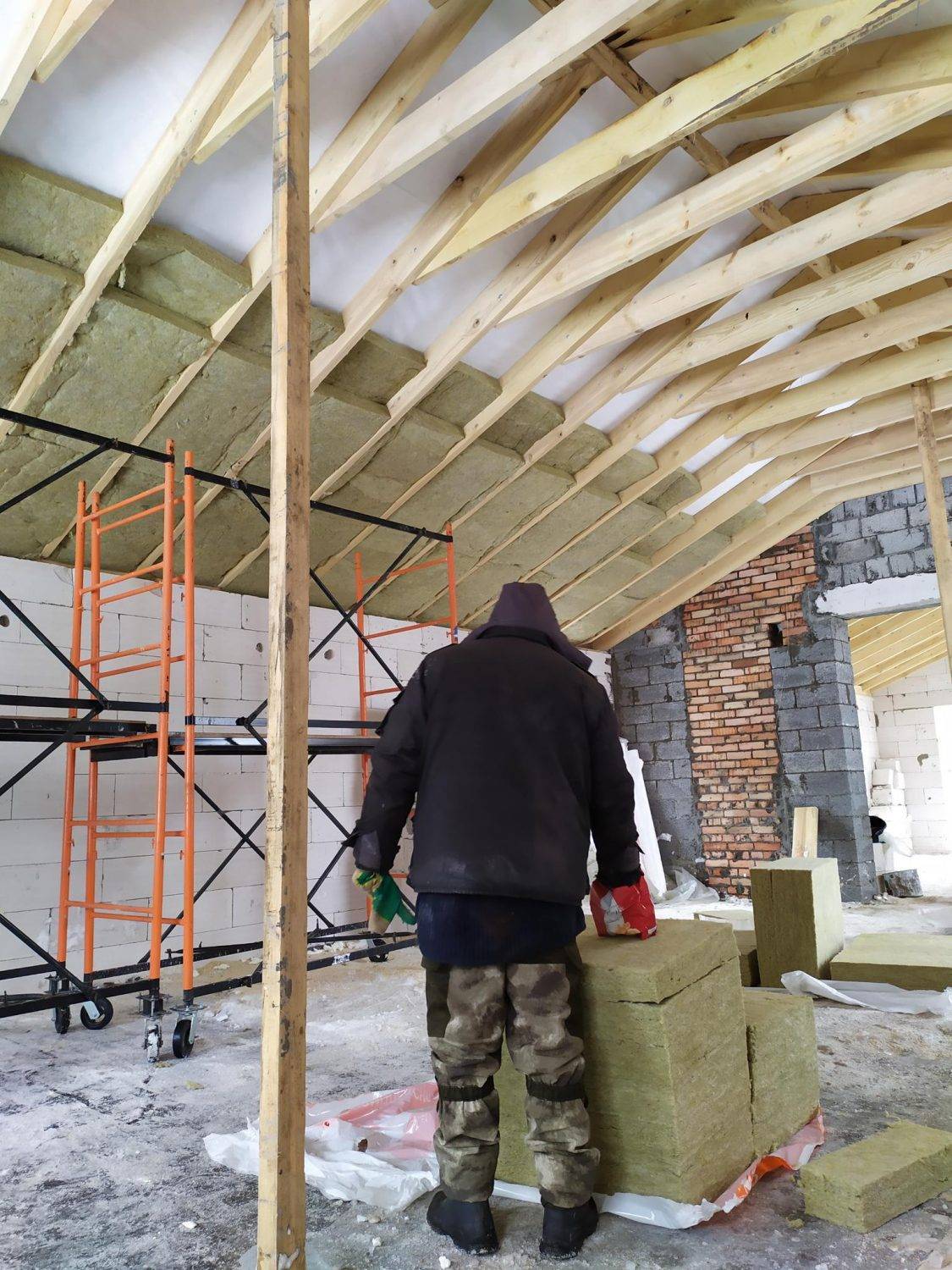

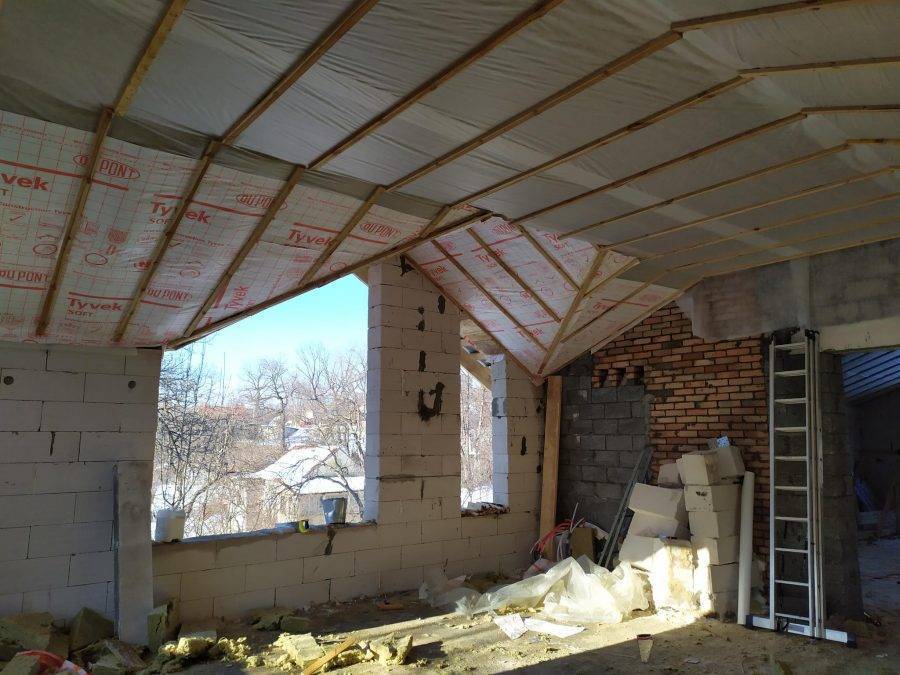

Утепление двускатной крыши

Изначально конструкция заточена под утепление – так как подразумевается сравнительно небольшой дом, где необитаемая крыша, это непозволительная роскошь.

Для монтажа своими руками, без привлечения сторонних средств и спецоборудования утеплителей не так уж и много. А сравнительно достойных всего два, оба производятся плитами, это: пеноплэкс и каменная вата. Имея разную длину – от 1 до 1.2 м, схожи общей шириной в 60 см.

Конечно, пеноплэкс как утеплитель более эффективен, плюс такие качества как жёсткость и влагонепроницаемость идеальны с точки зрения строительства. Минусы заключаются в технологии производства, это продукт химической промышленности со всеми вытекающими – экологичность и устойчивость к огню оставляют желать лучшего.

Альтернатива – плиты на основе базальтовых пород. Значительно безопасней в противопожарном отношении, паропроницаемы. Но есть и минусы – монтаж требует аккуратности, любая небрежность оборачивается прогрессирующим в объёмах промерзанием. В сбережении тепла они менее эффективны, для утепления понадобится более толстый слой:

• Климат в регионах разный, но для средней полосы России минимальный слой минеральных утеплителей 15 см, оптимальный 20-25 см. Утеплитель такой толщины не производится, поэтому укладывается в несколько слоёв, а стыки предыдущего и последующего слоя разносятся как минимум на 20 см.
• Поверхность утеплителя с внешней стороны уже защищена кровельной мембраной. Но и с внутренней стороны помещения его необходимо укрыть пароизоляционной плёнкой – это защита не только утеплителя от влаги, а ещё самих обитателей помещения от распространения его микрочастиц.

Очевидно, что сравнительно не сложно разместить утеплитель в каркасе, распределив его стыки в шахматном порядке. Для этого изначально создавались все условия: постоянно контролировалось расстояние между стропилами, уложена кровельная мембрана.

Позаботились и о корректном размещении матов утеплителя (что крайне важно – любая оплошность вызывает глобальные последствия). Для этого бруски контробрешётки изначально рекомендовалось напилить из доски-пятидеятки, а не использовать брусок 50 х 50 мм как обычно рекомендуется – зачем? А сечение брусков получается 50 х 70 мм и на стропила они набиваются плашмя, обеспечивая вентиляционный зазор в 5 см

За счёт чего по обе стороны стропила получается выступ по сантиметру, позволяющий правильно поместить утеплитель, не выдавив его наружу (что не всегда обеспечивает кровельная мембрана – можно на треть заузить примыкание мата к стропилу) и не перекрыв при этом вентиляционный зазор.

Таким образом защита дома от осадков становится обитаемой, теперь приносит двойную пользу.

Виды стропильных систем

Существует два варианта конструкции стропильных систем:

• с висячими стропилами;
• наслонная стропильная система.

Принципиальным различием этих вариантов является точка опоры стропильных ног. Первый вариант предусматривает и соединение их в верхней точке, когда прогон (конёк) опирается на них. Второй вариант обеспечивает более прочный прогон, обладающий несущими функциями, а стропила полностью закреплены на мауэрлате и на коньковом брусе.

Оба варианта активно используются. На практике они мало отличаются друг от друга, поскольку особенности реализации того или иного типа напрямую зависят от размеров здания и конструкции несущих стен. Строительство домов средней величины вынуждает использовать конструкции, имеющие большее сходство с наслонным типом, обеспечивающим большую прочность и жесткость системы. Рассмотрим оба варианта подробнее:

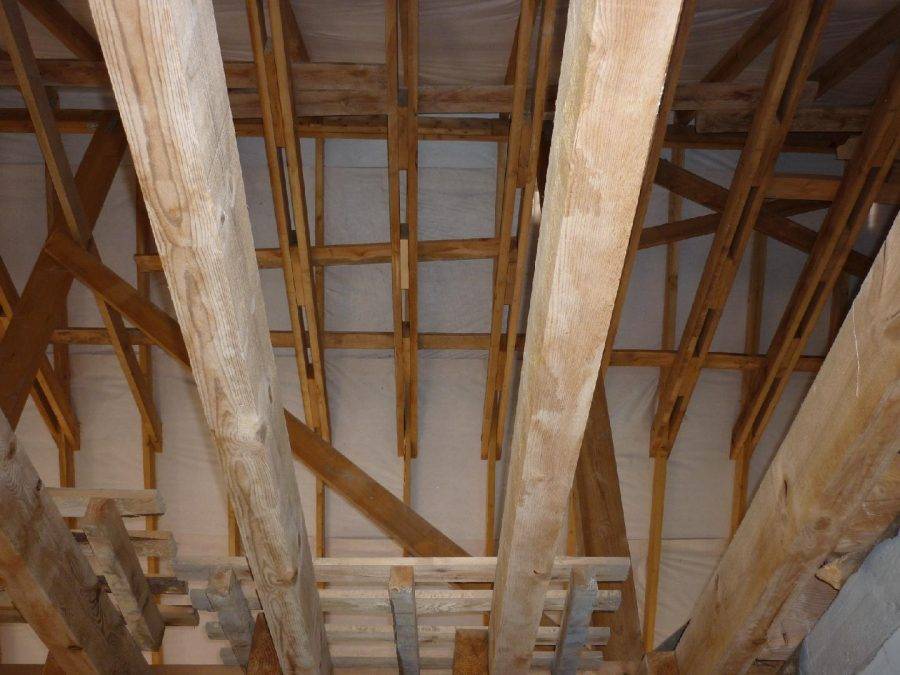

Система с висячими стропилами

Традиционный вариант использования висячих стропил — небольшие дома, с максимальным расстоянием между опорами до 6 м. Это объясняется появлением дополнительной нагрузки — помимо веса кровли и воздействия атмосферных факторов стропила получают самонесущие свойства. При увеличении размеров дома нагрузка становится чрезмерной и требует усиления конструкции.

Особенностью висячих стропильных систем является распирающее усилие, прикладываемое к мауэрлату. Для компенсации этого давления и защиты стен от деформации и последующего разрушения обязательно используются затяжки, расположенные в нижней части стропильных ног. При строительстве нередко прибегают к изготовлению т.н. стропильных ферм, имеющих форму равнобедренного треугольника. Они делаются на земле или собираются непосредственно на верхней части дома и устанавливаются на в виде готовой конструкции. Такой способ несколько ускоряет процесс создания крыши, так как используются однотипные элементы, что позволяет повторять одни и те же операции несколько раз и получать нужное количество элементов.

Наслонная стропильная система

Строительство домов средних и крупных размеров требует создания прочной и жесткой стропильной системы. Вес кровли, снеговые и ветровые нагрузки вынуждают использовать наслонный тип системы. Он отличается, прежде всего, техникой монтажа. Сначала устанавливаются опорные элементы — мауэрлат, лежень, стойки и прогон. Они обладают высокой несущей способностью и предназначены для принятия значительных нагрузок, поэтому изготавливаются из бруса. Стропильные ноги устанавливаются с опорой на мауэрлат снизу и на прогон в верхней части, при большой длине они усиливаются подкосами.

Специалисты отмечают большую надёжность наслонной стропильной системы. При сборке нет готовых частей конструкции, поэтому все работы производятся непосредственно на верху здания. Отсутствует необходимость поднимать тяжелые готовые элементы, наверх подается лишь материал. Каждая планка устанавливается отдельно, что позволяет обеспечить точность и плотность присоединения, избежать некачественного монтажа или ошибок. В сравнении с конструкциями с висячими стропилами, наслонные стропильные системы значительно выигрывают в прочности и позволяют получить более качественную и долговечную опорную конструкцию. В регионах с большими количествами осадков, снежными зимами, сильными порывистыми ветрами, наслонная стропильная система для двускатной крыши намного предпочтительнее и надежнее.

Как выбрать оптимальную конструкцию стропил двускатной крыши

Основной критерий выбора — размер и назначение постройки. Небольшие дома, не имеющие большой площади кровельного покрытия, способны обходиться более легкими опорными конструкциями. Постройки средней величины, крупные строения должны иметь прочную и мощную стропильную систему, способную противостоять давлению снега, ветра, выдерживать вес кровли. Для того, чтобы решить, как правильно сделать крышу, надо выяснить климатические особенности в регионе, количество выпадающих осадков, возможность и частоту сильных ветров, обильных снегопадов и т.д. Эти данные участвуют в расчете, они имеются в таблицах СНиП или в справочной литературе.

При этом, не следует слишком усердствовать и строить чрезмерно мощную стропильную систему для небольшого домика. Необходимо помнить, что мощность — это дополнительный материал, а следовательно — возрастание веса конструкции. Оптимальный выбор позволит получить достаточно прочную и лёгкую систему, не перегружающую фундамент и стены, но полностью обеспечивающую защиту от внешних атмосферных проявлений.

Элементы конструкции

При создании чертежа, прообраза крыши, ее форма и угол исходят из особенностей дизайна дома, из того, что человек хочет получить на выходе.

Исходя из особенностей конструкции двускатной крыши, принято использовать два типа стропил:

• висячие;
• настенные.

Второй тип более сложный, используется в больших домах. Висячие стропила применяются в небольших домах и домиках.

Двускатная крыша состоит из следующих элементов:

• мауэрлат;
• система стропил;
• кровельное покрытие;
• утеплители;
• обрешетка;
• коньки, подкосы.

Создание крыши самостоятельно невозможно без помощников, всю работу следует проводить в строгом соответствии с составленным чертежом – это позволит уложиться в изначальную смету без значительного превышения расходной стоимости.

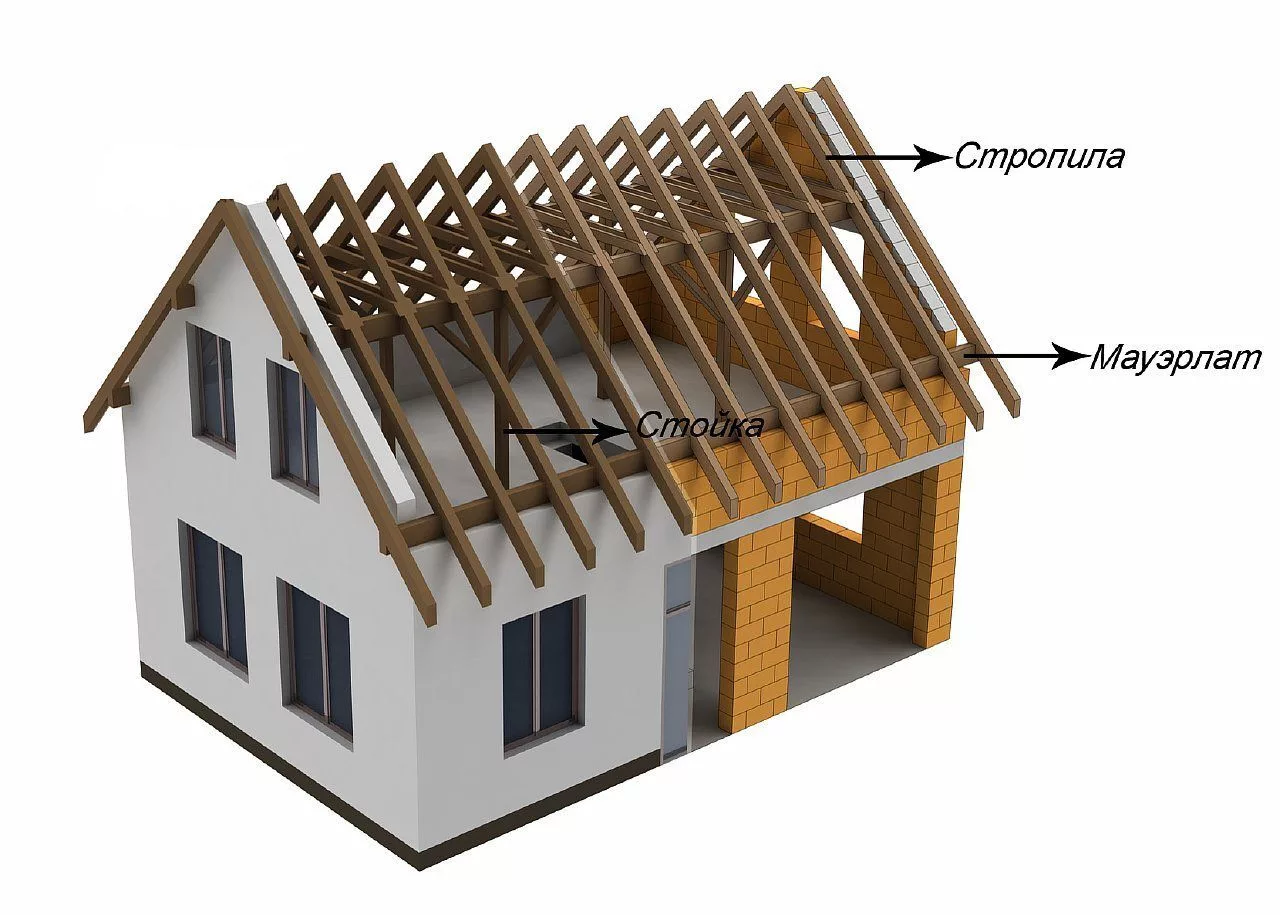

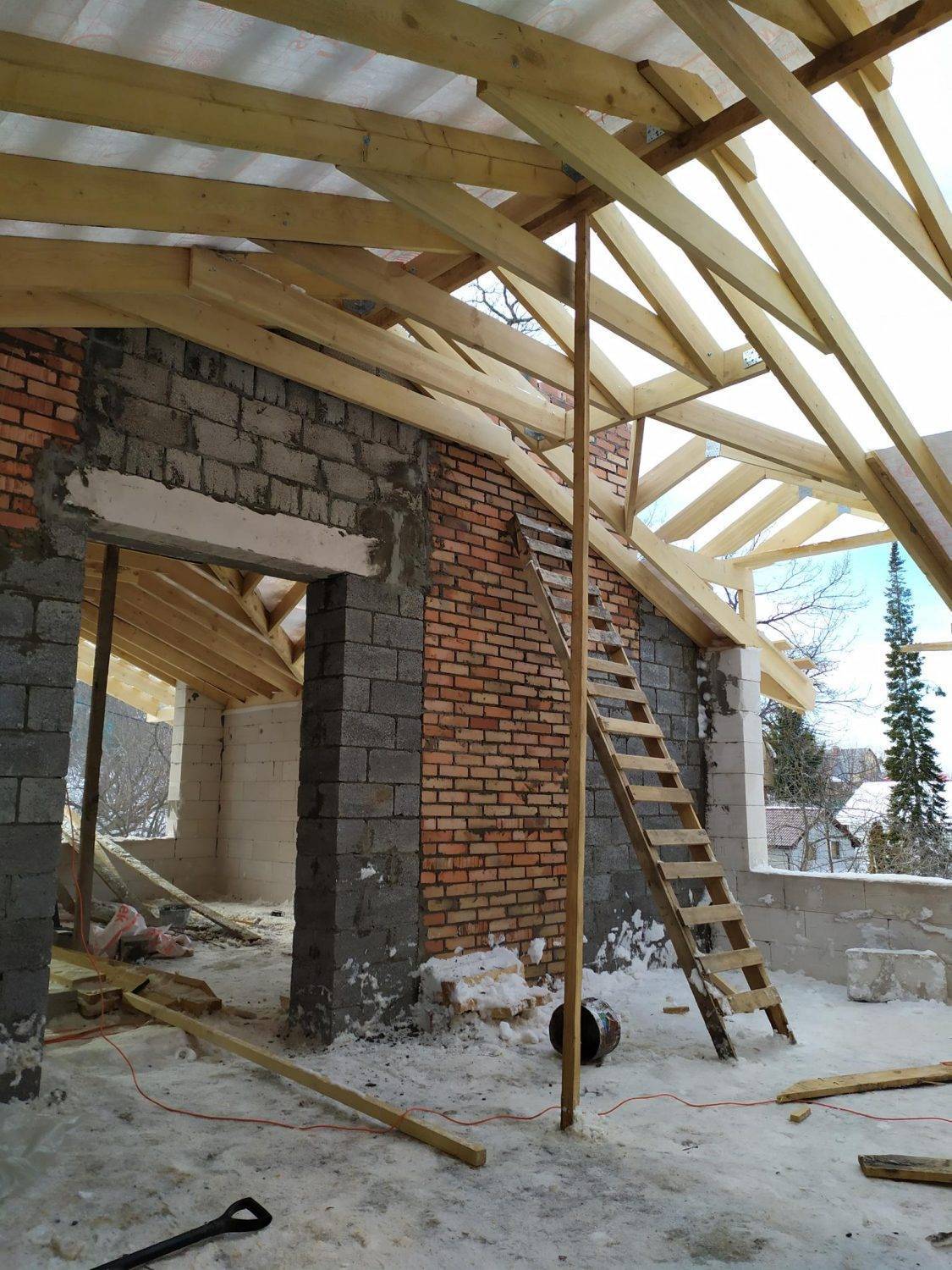

Конструкция двускатной крыши

Базируется на стропильной системе в виде каркаса — удерживается давлением собственного веса, покрытия кровли и воздействия ветра со снегом. Для соединения стропил применяется конёк, обрешётка и прогоны.

Основа конструкции:

По периметру монтируется мауэрлат — доска либо опорный брусок. Это нужно для отвода части нагрузки с кровли на стены;
Стропила либо стропильные ноги представлены наклонными балками. Они монтируются на мауэрлат и соединяются в пределах конька

Важно учитывать шаг не более 0,8 — 2 метра. Точное значение высчитывается в соотношении к предполагаемой нагрузке и размеру сечения балок;
Для разгрузки и обеспечения устойчивости применяют: специальные стойки, подкосы, прогоны, затяжки и ригели

Допускается вертикальное, наклонное или горизонтальное использование, главное, чтобы действительно усиливали конструкцию;
Конёк представлен горизонтальной балкой с размещением в верхней части системы. Он применяется для поддержки стропильных ног;
Мауэрлат дополняется леженью в районе внутренней несущей стены для уменьшения нагрузки в случае формирования слишком большого пролёта;
Чтобы ещё увеличить жесткость конструкции требуется качественная обрешётка или разреженный настил, сплошная плита. Возможны и другие варианты типа гибкой черепицы, главное, чтобы обеспечивалась максимально надёжная укладка кровли.

Для стропильной системы предпочтительнее дерево после атмосферной сушки 2 — 3 сорта. Сухое со временем скручивается или потрескается. Закрепляется: гвоздями, скобами, болтами и накладками. Конечно можно опираться на металлический профиль, но стоимость выходит слишком большой. Потому — это редкий вариант. И ещё мастера не любят слишком сложный монтаж этого материала.

В случае намерения благоустройства мансарды на чердаке, необходимо утеплить двускатную крышу. Потребуется контробрешетка для создания вентиляции и вывода конденсата и обрешётка для устойчивости.

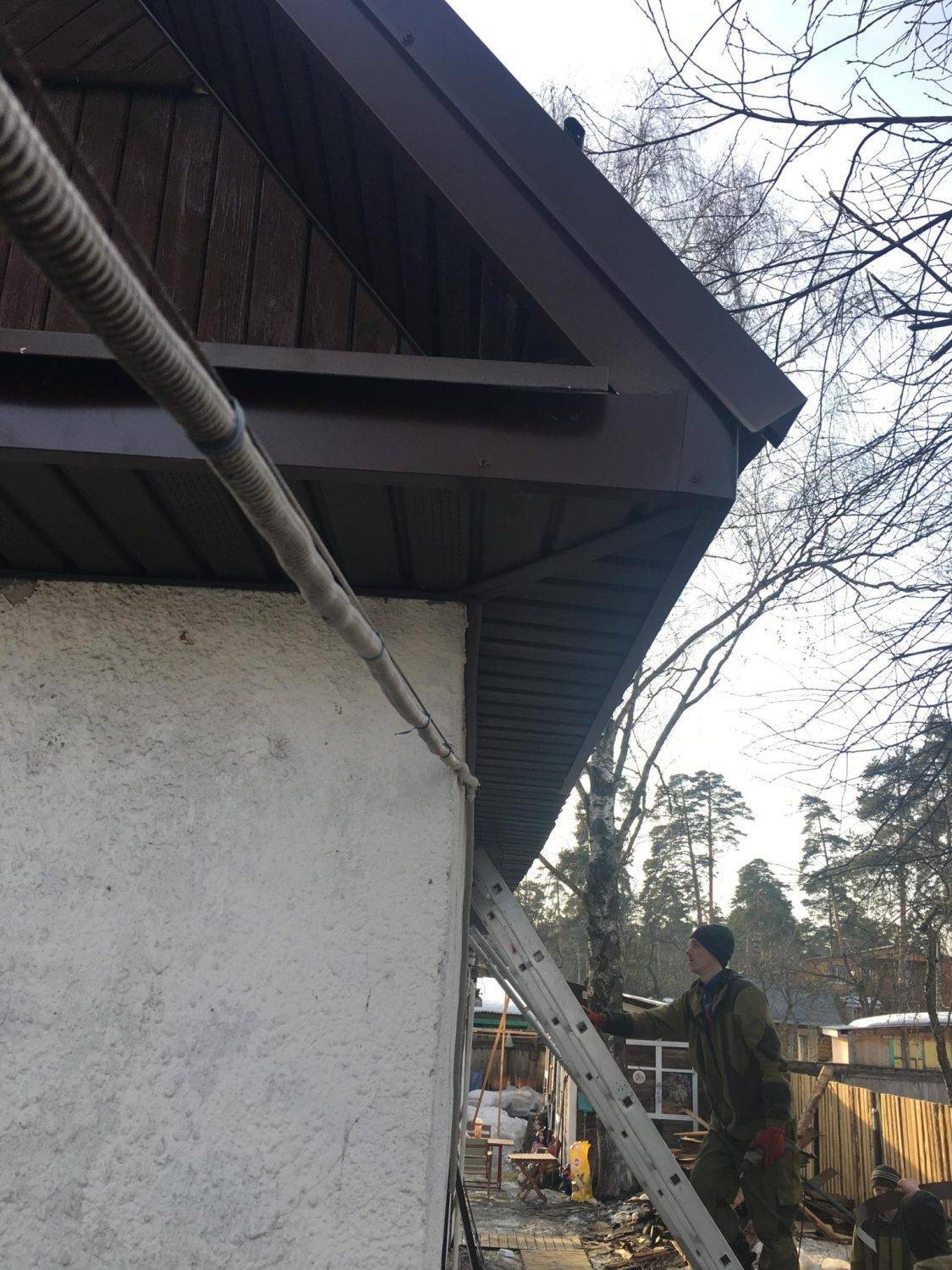

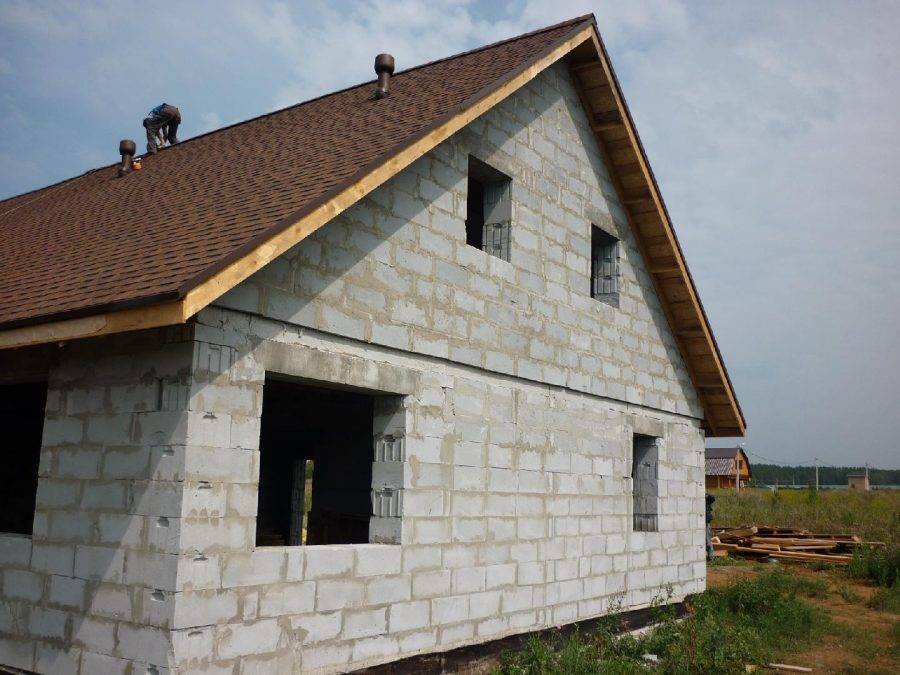

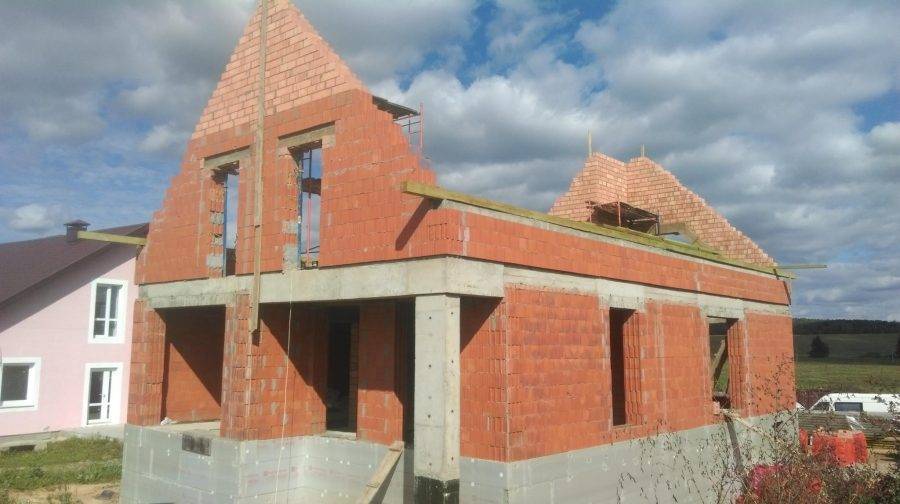

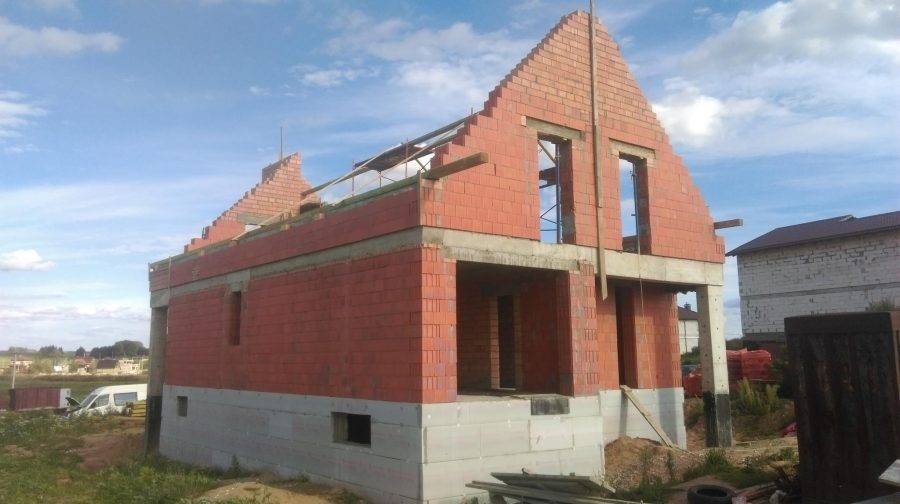

Фронтон

Фронтон представляет собой продолжение стены, ограниченное скатами кровли. Если предусмотрена двускатная крыша, фронтоны дома имеют форму треугольника. При монтаже стропильной конструкции в первую очередь устанавливаются крайние фермы, которые в дальнейшем служат каркасом для фронтонов. Необходимо строго проверить вертикальность конструкций и проследить, чтобы они имели одинаковую высоту. В верхней части фронтонов крепится коньковый прогон, к которому в дальнейшем монтируются остальные стропильные конструкции.

Обычно фронтоны зашиваются после окончания кровельных работ, но это можно сделать и на более раннем этапе. Монтаж досок 50×100 или 50×150 мм выполняется в вертикальном или горизонтальном направлении. Фронтон, который можно построить своими руками, нередко снабжается окнами.

Необходимо предусмотреть и утепление фронтонов.

Монтаж мауэрлата

Если расчет выполнен, а материалы закуплены, можно выполнять монтаж мауэрлата, а затем созданию обрешетки. Мауэрлат — это своего рода фундамент для будущей кровли. Только эта конструкция не из бетона, как основание для дома, а из соснового бруса.

Древесина хвойных пород — идеальный для этого материал, достаточно прочный и легкий, чтобы распределить вес крыши равномерно по периметру опорных элементов дома. Его размещают вдоль скатов кровли, между стропильной ногой и верхней частью стены.

Крепление стропильных ног к мауэрлату

Для большей сохранности мауэрлата и долгого срока его службы, между ним и стеной прокладывают слой гидроизоляции, в качестве которого чаще всего выступает рубероид. В зависимости от материала, из которого возводится дом, монтаж мауэрлата выполняется различными методами.

Строительство своими руками предполагает проверку надежности соединения. Если речь идет о деревянном доме, крепеж можно делать при помощи шпилек или брусков, в кирпичном — используют металлическую проволоку, арматуру, в строениях из пеноблоков, газосиликата — бетонную стяжку.

Последовательность работ

Если бы существовала пошаговая инструкция о том, как построить двухскатную крышу, она бы начиналась с того, как . Висячие следует собрать заблаговременно, используя металлические уголки, болты. Первыми выполняют монтаж крайних конструкций, а только потом расположенных внутри.

Чтобы создать наслонную систему, необходимо сначала наладить лежень, на который будут устанавливаться опоры. Сборку можно будет считать завершенной после закрепления всех стропильных ног как показывает чертеж. Если их длины не хватает для создания свеса, ее увеличивают за счет крепления кобылок.

Следующий этап — монтаж обрешетки. Так как назначение ее сугубо практическое, в ход идет самый простой, дешевый материал, к примеру, необрезная доска или даже горбыль. Однако, не стоит пренебрегать удалением коры с поверхности дерева, эта нехитрая операция увеличит срок его эксплуатации. В зависимости от того, чем планируется укрывать крышу дома, различают два типа обрешетки:

• Сплошная. Применяется в случаях, когда выбор пал на мягкие виды кровли, которые переживают новую волну популярности, в частности ондулин. Так как сами по себе они форм не держат, им необходима жесткая опора, чтобы избежать возможных деформаций от собственной тяжести или весом выпавших осадков.

• Решетчатая. В этом случае доска укладывается не сплошным слоем, а с промежутками, шаг которых выбирают в зависимости от материала, используемого для покрытия. Чаще такая схема пользуется для создания обрешетки под металлочерепицу, шифер, профнастил.

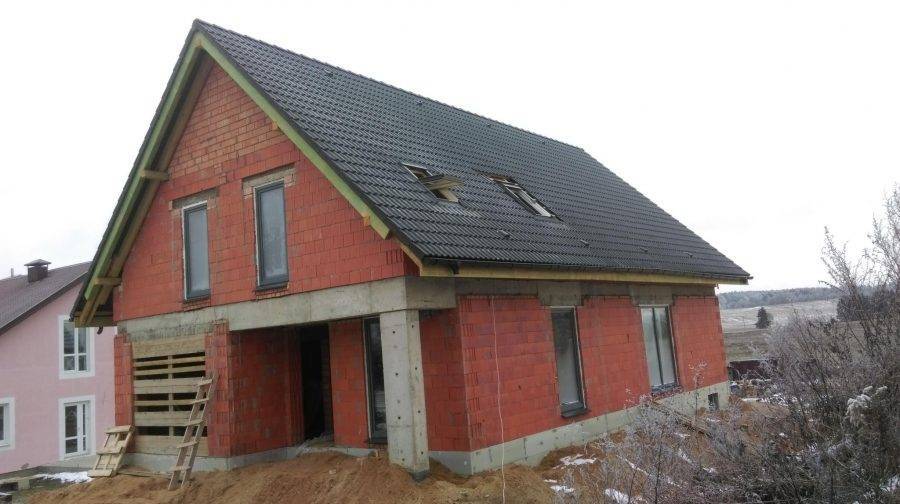

Завершающий этап работ и последующая эксплуатация

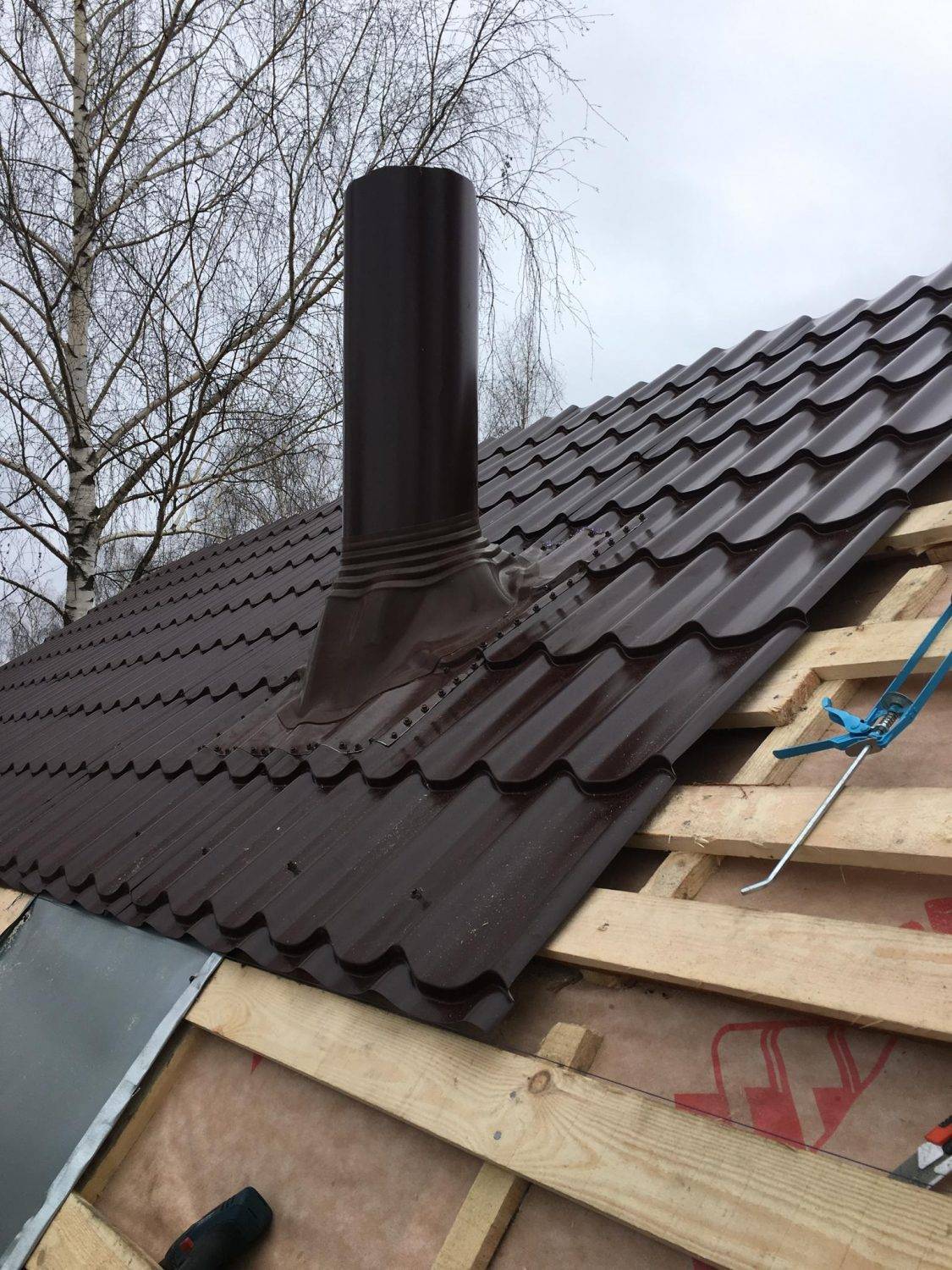

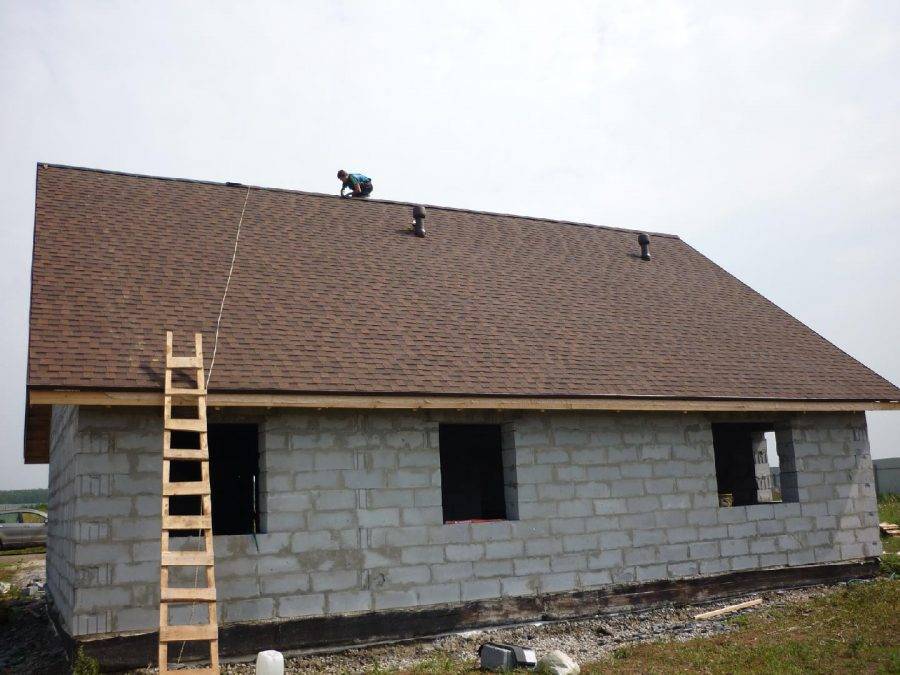

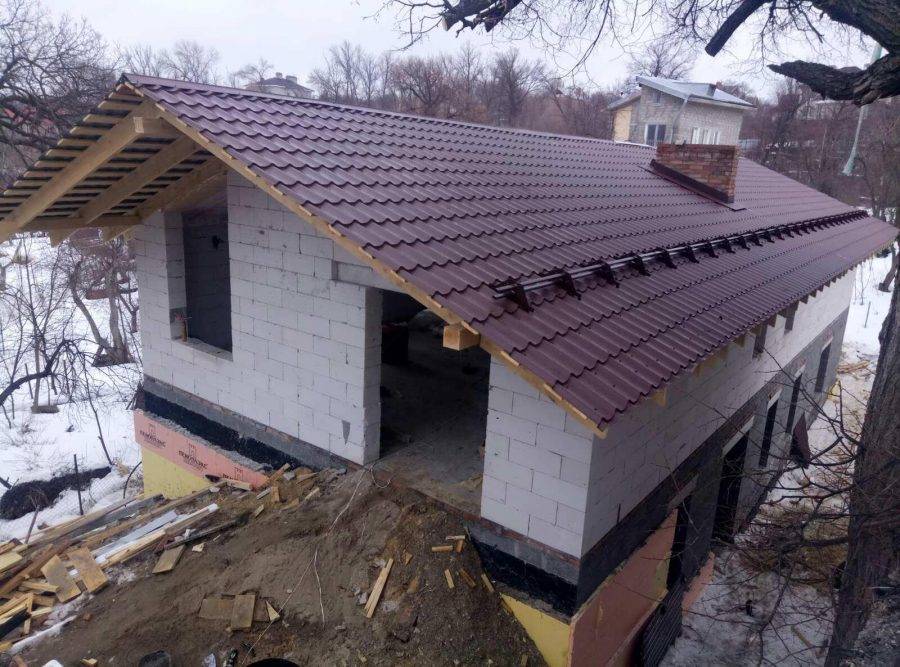

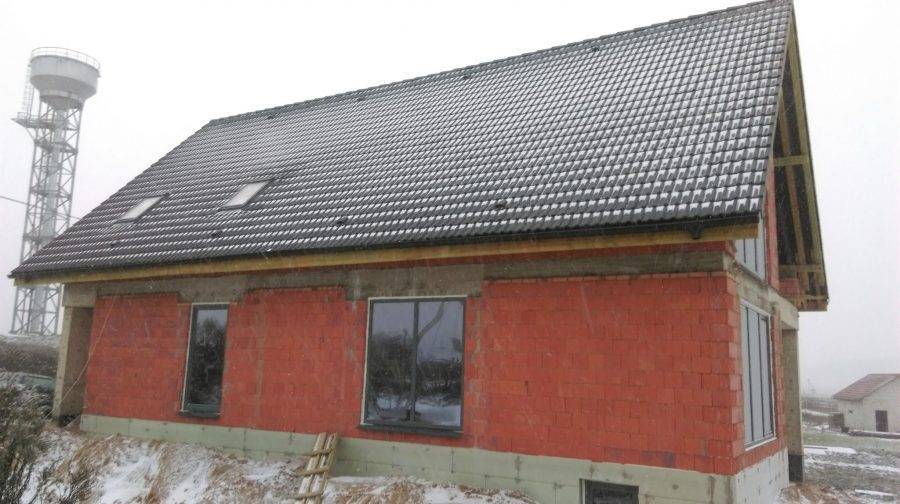

Заканчивается строительство укладкой кровельного материала. Пошагово расписать монтаж каждого материала, коих на строительном рынке представлено очень много, будет сложно.

Поэтому придется ограничиться общими рекомендациями: строго придерживайтесь инструкции производителей, не забывайте о необходимости нахлеста между листами (рулонами), дабы избежать протечек, работайте аккуратно, стараясь не повредить материал.

Конструкция двухскатной крыши гарантирует:

1. Отличное сопротивление порывам ветра;
2. Легкий сход снега со скатов;
3. Защиту от дождя и холода;
4. Долговечность и надежность.

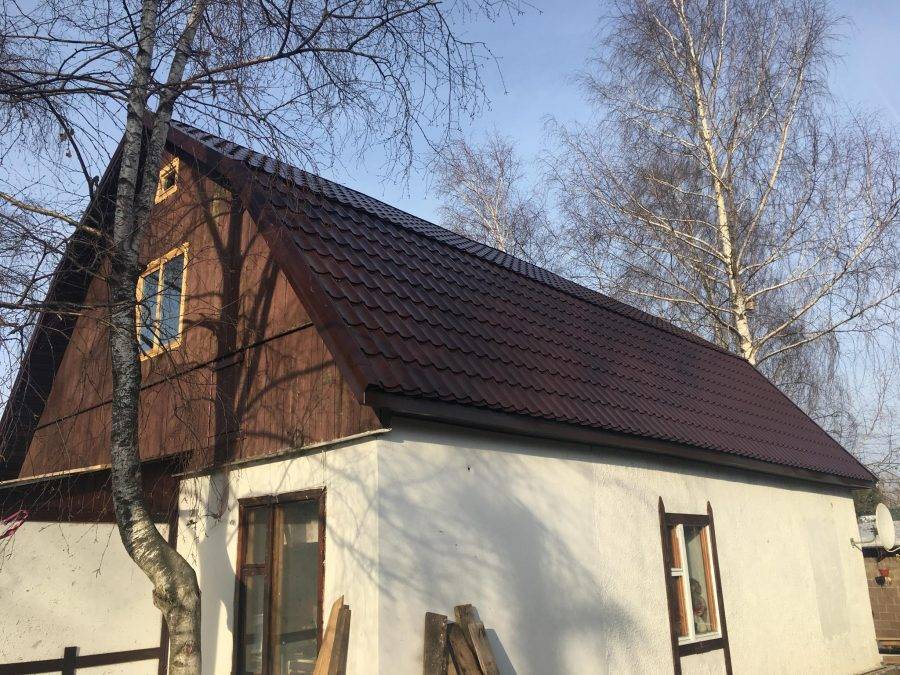

Двускатная крыша – чем она хороша?

• Двускатная крыша – это довольно просто. А значит, ее возведение может стать первым опытом самостоятельного строительства. Хотя, конечно, лучше вначале потренироваться на гараже, беседке или сарайчике.
• Просто – значит красиво! Множество модных архитектурных стилей предполагает наличие именно такой крыши! Например, прованс и барнхаус, кантри и скандинавский стили.
• Простота общего принципа является основой для бесконечного количества вариаций. Двускатная крыша слишком проста для вас? А если удлинить конек и организовать вдоль одного из торцов террасу? А если расположить конек не посередине здания? А если разбить скучный протяженный скат слуховым окном? Декоративной башенкой?
• Крыша с двумя скатами устойчива к ветрам и снежным бурям, особенно при условии правильного выбора угла наклона.
• При покрытии однородных протяженных скатов образуется меньше отходов кровельных материалов.
• Окна на фронтонах по технологическому исполнению не отличаются от обычных окон в стенах. Можно организовать естественное освещение подкровельного пространства, не связываясь с более дорогими мансардными окнами, которые монтируются в плоскость ската.

Этапы возведения двускатной крыши

Двускатная крыша своими руками пошагово создается следующим образом:

Шаг первый. Прежде, чем приступить к установке балок перекрытия и переводов, принимают решение относительно наличия чердачного помещения, которое предполагают эксплуатировать, возможно, планируется обустройство мансардного помещения. Когда запроектирован обычный чердак, используют обрезную доску сечением 150х150 миллиметров, в том случае, если предпочтение отдано строительству мансарды, тогда необходим брус такого же размера. Монтируют доску или брус только на стены, таким образом, обеспечивается прочность здания.

Шаг третий. При обустройстве мансарды для установки стоек нужны основания. Для этого требуются обрезные доски, размер которых равен 50х150 миллиметров, крепление производят с помощью кровельных гвоздей. Чтобы конструкция кровли получилась надежной и устойчивой к нагрузкам, нужно внимательно отмерять расстояния и делать работу, сверяя все параметры с проектной документацией. Когда строится двускатная крыша своими руками – чертежи необходимо использовать в обязательном порядке (подробнее: “Строительство крыши своими руками”).

Шаг четвертый. Сборку и установку стропильной конструкции начинают с монтажа фронтонов и отпиливания у досок нижних частей с целью придания системе дополнительной надежности, прочности и устойчивости.

Шаг пятый. Когда каркас кровли готов, приступают к укладке кровельного покрытия, не забывая о создании паро- и гидроизоляции, а также о необходимости использования теплоизоляционных материалов. Перед тем, как приступить к монтажу слоев кровельного «пирога» нужно не забывать просчитать его, чтобы стропильная конструкция выдержала такую массу, как и вес других вспомогательных стройматериалов

Кроме этого, при расчете принимают во внимание дополнительную нагрузку в виде атмосферных осадков и ветра.

От вида кровельной продукции зависит сложность монтажа крыши своими руками. Например, обустройство крыши с покрытием из асбестоцементного шифера можно сделать своими руками

Более сложные в укладке кровельные материалы требуют привлечения профессионалов.

Монтаж стропильной системы дома

Чтобы построить крышу дома своими руками, требуется выполнить все работы в определенном порядке. Установка элементов не вызывает затруднений, но нужно контролировать качество узлов и соединений. Самыми важными участками становятся:

• крепление мауэрлата к стене;
• крепление стропил к мауэрлату;
• скрепление стропил между собой.

Основные этапы возведения двускатной крыши

Чтобы правильно построить кровлю своими руками работу стоит выполнять в следующем порядке:

• установка мауэрлата;
• монтаж стропил под проектным углом;
• скрепление ног в верхней части;
• раскрепление несущих конструкций с помощью стоек, подкосов и схваток;
• монтаж контробрешетки, обрешетки, гидроизоляции;
• утепление кровельной системы своими руками;
• установка нижней обрешетки, монтаж кровельного покрытия.

Далее стоит рассмотреть основные узлы стропильной системы, чтобы установка была выполнена с соблюдением технологии.

Крепление мауэрлата к стене

При установке своими руками важно понять, куда укладывать мауэрлат. Брус сечением 150х150 мм или 200х200 мм устанавливают на внутреннюю грань наружных стен

При этом важно обеспечить достаточную теплоизоляцию такого участка. Наружную часть ограждения на этом участке можно выполнить из того же материала, что и стены.

При этом укладку выполняют под углом равным уклону скатов. Второй вариант — пространство заливают керамзитобетоном. Эти способов актуальны для каменных домов (кирпич, пенобетон, керамзитобетон и тому подобное). Если планируется построить каркасный или деревянный дом в качестве мауэрлата будет выступать верхняя обвязка или венец стены.

Выполнить работу можно несколькими способами:

1. Закрепление на скобы. Для этого в предпоследнем ряду кладки устанавливают деревянные бруски, к которым будет крепиться нижняя часть скоб, а верхняя заводится в мауэрлат. Деревянные пробки обязательно пропитываются антисептиком.
2. Закрепление на проволоку. Чтобы выполнить такой вариант потребуется заложить проволоку толщиной 3-4 мм в кладку стен или монолитный пояс, длина ее должна быть такой, чтобы обернуть брус и закрутить катанку.
3. Крепление на болты или шпильки. Варианты похожи, но первый обеспечивает большую надежность. Крепежные детали закладываются в монолитный пояс. После этого брус укладывается на шпильки или болты. Чтобы изготовить отверстия под них в нужных местах, по мауэрлату легонько постукивают. Образовавшиеся углубления и будут местами для просверливания отверстий. После их подготовки выполняют окончательную установку бруса в проектное положение и затягивают гайками.

При строительстве дома также важно знать способ наращивания мауэрлата. Стандартные размеры пиломатериала — 6 м, а стены могут быть большей длины

Чтобы соединить два элемента по длине потребуется выполнить прямой замок. Для этого у одного элемента выпиливают нижнюю часть, а другого верхнюю. Скрепление выполняют болтами. Выполнять срез под углом в этом случае не рекомендуется. С помощью прямого запила делаются и угловые соединения.

Выбор способа крепления мауэрлата во многом зависит от материала стен, точнее от его прочности. Для легких бетонов обязательным мероприятием станет заливка монолитного пояса по периметру.

Крепление стропил к мауэрлату

Существует два наиболее распространенных варианта выполнения работ своими руками при постройке дома:

• с запилом;
• без запила.

В обоих случаях дополнительно стропила закрепляют металлическими уголками с обеих сторон. При использовании системы с запилом, потребуется обработать брус под углом, соответствующим наклону кровли дома. При установке без запила необходимо подготовить своими руками опорный брус, который не позволит элементу системы смещаться поперек мауэрлата. В качестве дополнительной фиксации забивают гвозди и заводят скрутку из проволоки от ноги к стене (можно выполнять такое крепление через одну ногу).

2 вида крепления стропил к мауэрлату

Тем как будет установлена двухскатная стропиловка дома своими руками для получения подробной и наглядной информации рекомендуется ознакомиться с серией «узлы деревянных крыш жилых сельских зданий». В этом альбоме приведено большое количество вариантов закрепления всех элементов, которые помогут без ошибок выполнить монтаж.

Проектирование конструкции

Разработка конструкторской документации позволяет произвести расчет потребности материалов. На начальном этапе требуется задать угол установки стропил с учетом типа кровельного материала. Необходимо избегать сращивания балок, поскольку линия стыка снижает прочность каркаса. При определении потребности предусматривают запас материалов в пределах 10% (например, на случай брака при нарезке заготовок).

Проектирование двухскатной крыши.

Выполнение расчетов

Для проведения расчетов можно использовать онлайн-калькулятор, позволяющий:

• определить площадь крыши и массу каркаса (с учетом размеров бруса);
• высчитать угол установки скатов с учетом характеристик кровельного материала;
• найти длину направляющих и минимальное сечение бруса, который выдержит расчетные нагрузки;
• высчитать число вспомогательных элементов для выполнения обрешетки или заделки фронтонов.

Собственнику дома необходимо определить габариты помещения и толщину стен, от которой зависит сечение бруса несущей рамы. Если планируется установка слоя гидроизоляции или теплозащиты, то следует включить в расчеты материал на обустройство дополнительной обрешетки.
