Ошибки и их последствия
При устройстве бетонного цоколя и фундамента существует ряд ошибок, которые могут привести к серьезным нарушениям и капитальному ремонту в будущем. Можно выделить следующие ошибки:
Нарушение технологии. В результате неправильно выполненной работы появляются обрушения, трещины, коррозия в арматуре.
Главная ошибка заключается в заказе большего объема бетонной смеси, чем необходимо на текущую укладку.
В среднем цемент начинает схватываться через 1-2 часа. Поэтому лучше приглашать специалистов со специальной бетономешалкой и миксером.
Неправильная обратная засыпка. В данном случае появляются дефекты с водоотводом. В результате может произойти вымывание мелких частиц бетона, что сказывается и на качестве фундамента, и на устойчивости цоколя.
Появляются трещины в перегородках. Это случается, когда на цоколь не укладывают конструкции, несущие основную нагрузку
Перегородку важно устанавливать непосредственно по балке. В противном случае она оседает, дает трещины и постепенно разрушает бетонный цоколь.
Появление высолов на фундаменте и цоколе
Это кристаллические белые пятна, которые появляются в результате циркуляции влаги из грунта с отложением натриевых и калиевых солей. Их появление говорит о плохой гидроизоляции. важно проводить обратную засыпку земли после возведения фундамента и цоколя. В этом случае стены не разрушаются, а нагрузка распределяется правильно.
В случае правильного проектирования и подбора материалов можно избежать большинства дальнейших проблем с цоколем. Он набирает нужную прочность. обеспечивает устойчивую поверхность и защиту от внешних факторов.
Устройство цокольного этажа
Цоколь представляет собой продолжение фундамента, поэтому он может быть выполнен из того же материала, что и сам фундамент, или с использованием материала стен.Обычно для возведения цокольного этажа используют монолитный бетон, готовые блоки или кирпич. Толщина стен цоколя определяется расчетом.
Роль пола цокольного этажа играет бетонная плита, ее выполняют методом заливки или кладут готовые железобетонные плиты. Перекрытия цокольного этажа могут быть как бетонными, из плит, так и деревянными. При значительной надземной высоте цоколя в нем могут быть сделаны двери и окна, при этом следует располагать их на южной, восточной или западной стороне. Расположение окон на северной стене цоколя может привести к излишнему скоплению снега и продавливанию оконных рам.
Стены цоколя требуют обязательной гидроизоляции. Заглубленную часть цоколя рекомендуется обрабатывать гидроизоляционными материалами как снаружи, так и изнутри для повышения надежности. Надземную часть допускается гидроизолировать только снаружи.
Особенности устройства
При выборе конструкции фундамента необходимо учитывать следующие факторы:
- Глубина промерзания грунтов на участке под застройку. По строительным нормам подошва фундамента должна размещаться ниже линии промерзания, в противном случае могут возникнуть деформации при поочередном цикле замораживания и оттаивания грунтового основания.
- Линия прохождения грунтовых вод. На практике уровень горизонта грунтовых вод определяется с помощью бурения скважин и замером глубину появления воды.
- Рельеф местности. На крутых склонах или болотистой местности для выбора вида фундамента потребуется совет специалистов-проектировщиков.
- Категории грунтов и их состояние, которое оценивается по показателям на прочность, осадку и пучинистость.
Требования к смеси для заливки
При заливке цоколя используется бетонная смесь с такими же характеристиками, как и при организации фундамента.
При выборе марки бетона учитывают следующие факторы:
- Наличие и глубина подвала.
- Тип цоколя и подземной части блоки, сваи или ленточный фундамент.
- Расположение участка, уровень грунтовых вод.
- Характеристика грунта.
- Общая масса будущей постройки.
Если планируется строительство одноэтажного или двухэтажного дома, для цоколя потребуется бетон не ниже В15 (М200).
Также подойдут марки:
- В20 (250),
- В22,5 (М300),
- В25 (М350).
Важно очень точно выдержать пропорцию бетонного состава, чтобы получить нужный уровень прочности. Данной точности можно добиться в заводских условиях, поэтому лучше приобретать готовую смесь
В некоторых случаях производители вносят добавки для улучшения прочности и быстрого высыхания состава. Это гарантирует устойчивость фундамента и цоколя.
Технология производства работ
Схема устройства сборного фундамента
Технологический процесс устройства сборного ленточного фундамента заключается в поэтапном выполнении всех этапов строительства, начиная от разметки и заканчивая уходом за готовой конструкцией ленточного фундамента.
Подготовительный этап
На первоначальном этапе по устройству фундамента необходимо подготовить строительную площадку: расчистить территорию и выполнить необходимую разметку по исполнительной рабочей схеме фундаментов. С помощью веревки и колышков линейные размеры фундаментов закрепляются непосредственно на почве
Следует обратить внимание на правильность углов разметки. Контрольной проверкой правильности разбивки служит проверка диагоналей линейной конфигурации фундамента: все диагонали прямоугольных участков должны иметь одинаковое значение
Земляные работы
Земляные работы заключаются в подготовке траншеи под укладку сборных элементов. Для большого объема по выемке грунта лучше всего использовать строительную землеройную технику – экскаватор.
Схема укладки блоков ФБС
При небольших объемах земли и малой глубине залегания фундамента можно самостоятельно своими руками подготовить траншею. Рабочая ширина траншеи чуть больше расчетной ширины блоков фундамента. Такое различие необходимо для удобства выполнения монтажных и гидроизоляционных работ. Дно траншеи зачищается и выравнивается по строительному уровню.
Подготовка основания
На подготовленное зачищенное дно необходимо уложить песчаную подготовку толщиной 50 – 100 мм. Засыпанный песок разравнивается по уровню и уплотняется ручными или электровибрационными трамбовками. После этого песчаная подушка проливается водой. На готовую песчаную полушку укладывается гидроизоляционный слой из рулонного кровельного материала. Гидроизоляцию заполняют цементно-песчаным раствором, после высыхания основание считается готовым к монтажу фундаментных блоков.
Монтаж сборных элементов
Для правильной укладки сборных блоков необходимо перенести осевые линии схемы или чертежа здания на край и дно траншеи. По этим линиям выставляются маяки, по которым будет производиться укладка угловых фундаментных элементов.
Укладка фундаментных элементов
С помощью грузоподъемной строительной техники производят укладку сборных фундаментных элементов на бетонную смесь и проверяют горизонтальность строительным уровнем. Пазы блоков заполняются цементным раствором.
Завершающий этап сборки фундамента
После окончания укладки фундаментных блоков рекомендуется тщательно заполнить швы между блоками цементным раствором и после полного их высыхания необходимо выполнить защитную обмазочную или склеечную гидроизоляцию боковой поверхности ленточного фундамента. Такое изоляционное покрытие надежно защитит конструкцию фундамента от капиллярной и атмосферной влаги. Правильно выполненная гидроизоляция создает в доме комфортный микроклимат для проживания.
Видеопример укладки блоков ФБС:
Для прокладки инженерных коммуникаций следует заранее предусмотреть монтажные отверстия в ленте фундамента. Устройство таких отверстий позволит без труда проложить все необходимые трубопроводы и кабельную продукцию в подвальную часть фундамента для дальнейшей разводки по всему дому.
Закладные детали – удобство установки забора
Высокая прочность бетона гарантирует столбам долговечность, но при этом усложняет монтаж конструкций забора. Для того, чтобы не делать специальные хомуты и стяжки для крепления пролетов ограждения участка, нужно перед отливкой столбов предусмотреть установку в них закладных деталей.
Самым простым вариантом является укладка в жб столбы антисептированного деревянного бруска. Если же предполагается установка стальных прогонов под профнастил, то к арматурному каркасу до бетонирования следует приварить закладные детали. Это может быть шпилька с резьбой или стальная пластина, к которой будут привариваться несущие конструкции забора.
Полезное видео по теме:
Достоинства и недостатки ленточного фундамента
Такое основание многими причисляется к одним из самых надежных типов конструкции. Известны следующие преимущества ленточного фундамента:
- возможность постройки дома, имеющего утяжеленные перекрытия и стены;
- простота возведения и отсутствие необходимости применения тяжелой техники;
- надежность;
- возможность возведения при неравномерной плотности грунта;
- возможно использование стен конструкции в качестве стен подвала.
Недостатки ленточного фундамента:
- необходимость использования большого количества материалов;
- необходимость проведения работ по гидроизоляции.
Многие затрудняются с ответом на вопрос, какой фундамент выбрать. Технология возведения основания ленточного типа является более простой, чем свайной, при этом средств на строительство будет потрачено значительно меньше, однако используется больше расходных материалов
Для ленточного основания важно, чтобы все работы проводились в теплых условиях. Часто ленточный тип основания выступает альтернативой других видов конструкций
Фундамент на сваях часто привлекает своей ценой и простотой монтажа. Также основание позволяет возводить сооружение на слабом грунте или на склонах, а от ленточного типа основания лучше отказаться при подобных условиях. Перед тем как выбрать ленточный или свайный тип конструкции необходимо взвесить всю информацию, касающуюся особенностей строения, особенностей грунта, средств, которые могут быть потрачены на материалы и строительство конструкции. Без разницы, были ли выбран свайный или ленточный фундамент, рекомендуется не экономить на материалах и качестве работ, поскольку от этого зависят особенности эксплуатации строения.
Иногда строители решают создавать комбинированный тип основания, когда ленточный тип фундамента применяется вместе с железобетонными сваями. Его рекомендуют строить при сложном рельефе, а также на наклонной местности
Облицовка цоколя
Облицовка декоративной штукатуркой
Выбор облицовки зависит от вкусовых предпочтений хозяев, но легкость облицовочных работ зависит от качества изготовления цоколя. Чем ровнее был заложен фундамент, тем проще будет проходить процесс облицовки.
Если забор комбинированный, то облицовкой цоколя может стать цокольная плитка или декоративная штукатурка, которая укладывается на предварительно подготовленную ровную поверхность. Перед началом облицовочных работ, поверхность цоколя обрабатывается грунтовкой.
Затем производятся работы кладки плитки на раствор или оформление цоколя декоративной штукатуркой. Подробности всего процесса можно посмотреть на видео. А выбор всегда за хозяином, тем более выбирать сегодня есть из чего.
Для чего нужен цоколь в здании из газобетона
Ответ на вопрос – какой материал цоколя для дома из газобетона лучше, во многом зависит от того, какой высоты он должен быть
В южных регионах, вблизи курортов, распространены бетонные цоколи. Вспомним, что «подошва» – это видимая часть фундамента, а наиболее привычный фундамент – заливной. К этой группе относятся бетонные ленты и бетонные подушки.
Оба вида служат надежными остовами для зданий и оба имеют одну особенность: их вершины обычно располагаются чуть выше нулевой отметки. Речь идет о Юге, поэтому бетон в 20 см является готовым цоколем.
В Центральной части страны распространены ростверки из бетона, сооруженные на свайных и столбчатых фундаментах. Однако в этом случае вершина бетонного основания для будущих стен располагается на значительной высоте – в 30 см и выше. В итоге, образуется открытый подпол. Следует предусмотреть конструкцию, которая бы закрывала сквозное пространство под домом.
Бетон – универсальный и наиболее привычный материал для фундамента. Однако работы с ним связаны с определенными трудностями.
Предлагаем ознакомиться Свинарник (57 фото): план сарая для свиней, строительство своими руками загона для поросят, проект на 100 голов
Чем вызваны трудности работы с бетоном:
- При индивидуальном строительстве сложно рассчитать объем потребной смеси с точностью до кубического дециметра.
- Ограниченный объем раствора наряду с низкой пластичностью могут воспрепятствовать выравниванию горизонтальный поверхности фундамента.
- Самодельная опалубка не всегда обеспечивает идеальную форму чаши. Причем, чем выше высота цоколя, тем выше трудоемкость подготовительных работ.
Из-за этих факторов и ряда других поверхность залитой бетонной ленты после застывания может получиться неровной.
Кроме того, бетон недешев. Заливка фундамента требует использования дорогостоящей техники. Работы с материалом следует проводить оперативно – их нельзя растянуть во времени.
Минимальное время предварительного схватывания бетонной смеси – 28 дней. Однако при влажной погоде и низкой температуре период отверждения бетона может возрасти вдвое.
По перечисленным причинам, поначалу изготавливают низкий бетонный цоколь, а после застывания его высоту корректируют с помощью других, более технологичных материалов. Традиционно самым удобным строительным средством является кирпич.
Схема монтажа стены цокольного этажа.
Закладка первого ряда этих блоков производится на высоте не менее 0,5 м от уровня грунта с соответствующей высотой основания здания и цоколя. Чтобы уложить все блоки на одном уровне, кладется этот ряд на цементно-песчаный раствор. Далее производится выравнивание поверхности цоколя в горизонтальной плоскости, после чего производится укладка гидроизолирующего материала.
Учитывая, что цоколь из газобетона должен быть устойчивым к неблагоприятной воздействующей на него среде, он создается максимально прочным. Цоколь из газобетона оштукатуривают цементным раствором. Помимо этого, нужно не забыть оставить продухи для вентиляции подвалов или для проветривания подполья.
Следующий элемент конструкции, который несет свою практическую функцию по противодействию неблагоприятным явлениям окружающей среды, – это отмостка. Данный элемент сооружается очень часто, несмотря на то, что не имеет прямого отношения к строительству ни фундамента, ни цоколя.
Схема гидроизоляции цокольного этажа.
Его основное назначение заключается в том, что он дополнительно защищает основу здания и его цоколь из газобетонных блоков
Поэтому рассмотрим, как происходит строительство этого, не менее важного, чем дренаж или отлив, элемента. Отмостка возводится по периметру несущей конструкции шириной 1-2 м и высотой в 150 мм с обязательным наклоном от дома
Достоинства и недостатки
Достоинства наборных столбов:
- внешняя привлекательность;
- большое количество вариантов формы и типов поверхности;
- высокая скорость сборки;
- трудозатраты на постройку наборного столба в несколько раз ниже, чем на строительство обычной конструкции из штучных материалов;
- универсальность. Наборные столбы хорошо сочетаются с любыми материалами и могут гармонично встраиваться в разные дизайнерские формы;
- комплектация столбов довольно широка — вместе с основными блоками выпускаются навершия, элементы стены между столбами (внешняя часть цоколя);
- возможность изготовления блоков своими руками.
Недостатки:
- высокая стоимость;
- масса таких столбов ниже, чем у обычной кирпичной кладки, но достаточно велика;
- монтаж блоков необходимо производить с соблюдением требований технологии, иначе надеяться на прочность и долговечность конструкции не придется.

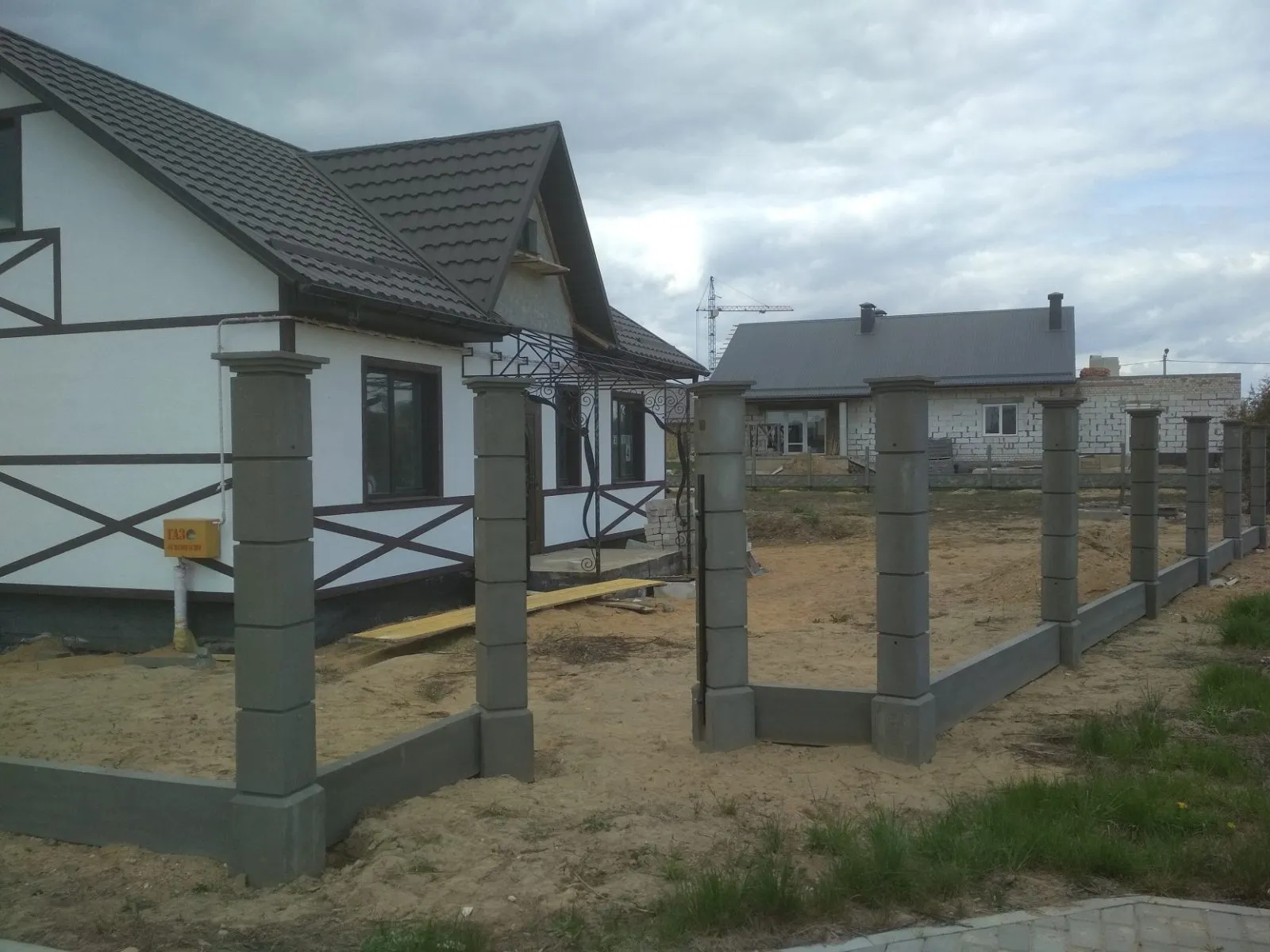

Наборные столбы хорошо сочетаются с любыми материалами
Несмотря на присутствие довольно серьезных недостатков, интерес пользователей к наборным столбам стабильно высок. Их можно встретить не только на ограждениях коттеджей и частных домов, но и в городской черте на заборах скверов, парков, вокруг торговых центров.
Достоинства цокольного этажа
Обустройство выходов и окон рационально обустроить при расположении на склонах, когда с одной стороны цоколь размещен в грунте, а с другой — находится на открытом пространстве.
В любом случае, цоколь выполняется почти герметичным, что обеспечивает здание водонепроницаемостью, долгим сроком службы и высокой прочностью всей конструкции.
Срок возведения бетонного цоколя ограничен только застыванием бетона. Теплый, проветриваемый и сухой цокольный этаж это дополнительная полезная площадь дома, которую можно оборудовать в зависимости от потребностей. Полное заглубление нулевого этажа позволяет экономить на отоплении всего дома в холодное время года.
Высота расположения цоколя обеспечивает поднятие дома над окружающим ландшафтом. К тому же, монолитный и герметичный цоколь можно строить и на подвижных грунтах, не боясь деформаций сдвигов.
Ценовые вопросы
Они определяются следующими факторами:
- Регионом вашего проживания (особенности климата, почвы, грунта и т.д.)
- Ценами материалов в вашем регионе.
- Стоимость услуг специалистов и рабочих.
- Задуманными параметрами цоколя и фундамента.
Пример 1 . Параметры цоколя: 10х10. Фундамент ленточный. Его глубина – 240 см, ширина – 30 см, возвышение над землёй: 60 см.
Здесь задействованы следующие материалы:
Инструментарий:
- Для расчётов: рулетка, карандаш, уровень.
- Для кладки: мастерок, кирка.
- Другие: лопата, молоток, отвес.
Их совокупная стоимость лежит в пределах 30 000 руб.
Услуги рабочих обойдутся здесь порядка в 130 -140 тысяч руб . Здесь подразумевается их гонорар и траты на проживание и питание.
Если проводите работы самостоятельно, то здесь фигурируют другие цифры. Рытье необходимого котлована и его подсыпка обойдутся примерно в 50 000 руб.
Пример 2. Параметры цоколя 8 х 8 м. Стены созданы из блоков ФБС. Фундамент -плитный, монолит.
- Гидрозащита, рубероид.
- Утеплитель. Пеноплекс. Толщина – 5 см.
- Бытовка. Параметры 2,5х5 м.
Перечень инструментов почти такой же. Также потребуются затраты на проведение работ, аренду техники, доставку материалов.
Совокупная цена всего указанного – порядка 1000 000 руб .
От этой суммы ориентировочно 64% уходит на закупку материалов, 7% — на их доставку, 3% потребовалось на инструменты, на проведение работ нужно 14%, на аренду оборудования – 7%, на бытовку – 5%.
Разумеется, на возведении цоколя можно сэкономить. Главное, это делать без ущерба качеству. Особенно не стоит экономить на бетоне и гидрозащите, а также утеплителях. Лучше создать цоколь меньших параметров, но надёжный и с мощной основой.
Таблица. Расчёты на данных в центральных регионах
Стоимость материала и работ
Стоимость заливки цоколя включает затраты на материалы и услуги. Затраты учитывают качество стройматериалов, удаленность объекта, наличие подъездных путей. Также учитывается необходимая срочность исполнения заказа.
Стоимость зависит от места расположения участка:
- от 1800 рублей за куб. м. в Москве и Московской области;
- от 1600 рублей за куб. м. в Санкт-Петербурге;
- от 1200 рублей за куб. м. в Екатеринбурге;
- от 1500 рублей за куб. м. во Владивостоке;
- от 1400 рублей за куб. м. в Калининграде.
Для уточнения цены предварительно выполняется обследование территории, готовится смета будущих работ. На данном этапе определяется необходимый срок для выполнения операции.
Много важной и полезной информации о кладке цоколя найдете в этом разделе
Установка опалубки
На раму устанавливается опалубка. Опалубку монтируют из деревянного материала или металлических щитов. Под дерево делаются временные распорки, изнутри покрывают рубероидной изоляцией.
Готовые щиты опалубки обладают большой прочностью. Щиты соединяется болтами. Конструкция удобна в применении. Опалубку можно быстро убрать с фундамента. После металлической опалубки остается гладкое и ровное место.
Профессиональным строителям металлические щиты становятся незаменимым помощником. Если самостоятельно возводить фундамент, деревянная опалубка обойдется дешевле. Материал подбирается надежный для удержания бетонного давления.
https://youtube.com/watch?v=FuusQA5hBdo
Зачем нужен фундамент
Термин «фундамент» произошёл из латыни. «Fundamentum» означает «основание».
Фундаменты спасают дом от проявлений «дурного характера» сложных грунтов и не только от грунтовых вод, но и от обычных, «штатных» осадков. Основание должно выдерживать вес постройки. Можно выстроить роскошный и очень дорогой дом, но если конструкция, глубина и материал фундамента были выбраны неправильно, даже на самой благополучной почве здание даст осадку и потрескается. Прежде чем выстроить фундамент из блоков, надо точно убедиться, что он подойдёт для данного сооружения.
Это интересно: Поэтапная заливка пола в бане — разбираемся вместе

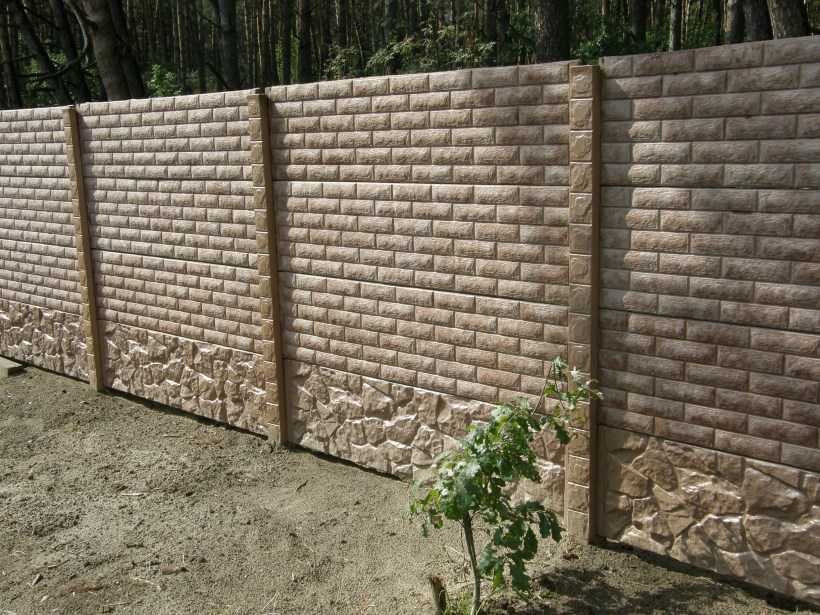

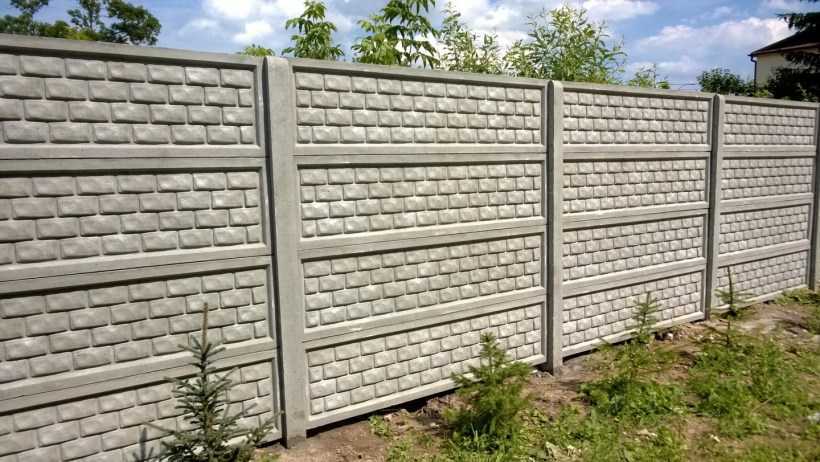

Монолитный забор
Просмотр фото бетонных заборов позволяет сделать правильный выбор ограждения, которое будет гармонично сочетаться с архитектурным стилем дома. Монолитный забор из бетона строится по принципу ленточного фундамента. На возведение этого долговечного сооружения потребуются механизмы, инструменты и материалы:
- Бетономешалка;
- Уровень;
- Шпатель;
- Вёдра;
- Лопата;
- Металлическая арматура;
- Деревянные доски для опалубки;
- Цемент, щебень и песок.
Строить монолитный забор предпочтительнее весной или осенью, когда температурный режим наилучшим образом соответствует застыванию бетона.
Устройство цоколя по ленточному фундаменту.
В этом случае цоколь может быть выстроен из следующих материалов:
- Бетонных блоков. Размеры блоков не должны превышать высоту цоколя. Горизонтальные швы не желательны. Снаружи цоколь может быть покрыт камнем, керамикой, щебнем или быть без рельефа – гладким. Нормы веса блоков: не более 100 кг, если это ручная кладка и до 500 кг, если при укладке использовались бревенчатые или стальные рычаги, а также монтажные петли. Между грунтом и фундаментом есть засыпка. Внутри цоколя есть утеплитель.
- Монолитный бетонный цоколь устраивается с помощью опалубки. В опалубку заливают жидкий цемент. Таким образом, получается сразу и фундамент и цоколь. В опалубку до заливания цемента можно проложить гофрированный стеклопластик, резиновые коврики и пр. – тогда снаружи поверхность цоколя приобретёт фактуру. Для армирования стенок нужна ячеистая сетка из проволоки диаметром 5–6 мм. Для продольного армирования понадобятся стержни диаметром 12 мм с хомутами диаметром 5 мм. После опалубки бетонная поверхность очищается, обрабатываются пустоты, заполняются щели. Поверхность ещё раз покрывается жидким цементом.
- Кирпича. Для цоколя подходит полнотелый кирпич М-50. Высота цоколя должна быть не менее 4-х кирпичных рядов. Отделка цоколя проводится с применением природного камня, плитки, сайдинга.
Устройство цоколя по плитному фундаменту.
Цоколь на плитном фундаменте
Верх ребристого плитного фундамента в этом случае служит в качестве цоколя. Или же цоколь делают из монолитного железобетона
Устройство цоколя при столбчатых (свайных) фундаментах:
Существует несколько типов устройств цоколя при свайном фундаменте. Это, пожалуй, самый трудоёмкий из всех типов. Цоколем при свайном фундаменте служит ростверк или забирка, представляющие собой балки или плиты, которые находятся между сваями. Расположение при цоколе-ростверке снизу вверх: грунт, свайный фундамент, гидроизоляция, цоколь, стена дома. В подполье имеется слой насыпного грунта и щебня.
Цоколь-ростверк из железобетонной перемычки:
Такой цоколь сооружается на пучинистом грунте или если стены дома будут выстроены из кирпича или мелких блоков. Ростверк между сваями делается для устройства опорной цокольной части и для того, чтобы повысить устойчивость свайного фундамента. Железобетонные перемычки содержат внутри проволочную скрутку. Перемычка принимает нагрузку стены над проемом. Железобетонный ростверк кладётся поверх свай и может быть опорой для стен из камня или кирпича. Что представляет собой железобетонный ростверк: это рядовая перемычка, армированная 4-6 стержнями диаметром в 10-12 мм, которые уложены по бетону толщиной 70 мм. Высота рядовой перемычки — 1/4 пролета, но не меньше четырёх рядов кладки. Перемычка ростверка может быть монолитной или сборной железобетонной рандбалкой.
Монолитный цоколь не обязательно должен опираться на пучинистый грунт, поэтому между ними желательно оставить свободное пространство в 10-15 см. Потом это пространство нужно закрыть асбестоцементным листом, кирпичом, какой-либо отделкой или непучинистым грунтом.
Цоколь из железобетона
Цоколь в виде забирки:
Забирка – самый простой вид цоколя при свайном фундаменте — это стены, обычно деревянные, которые устанавливают между сваями. Забирка хорошо защищает подполье от влаги, снега, пыли. Как правило, такой тип цоколя используется для деревянных домов и сваи здесь тоже будут деревянными. Вообщем материал забирки обычно берётся тот же, что и для свай. Забирка может быть из горизонтальных брёвен или из вертикальных досок. Толщина забирки зависит от материала фундамента:
- Бутовая кладка: от 20-30 см;
- Кирпичная кладка: в половину одного кирпича и больше;
- Армированный бетон: от 10-12 см.
Часто забирку углубляют в грунт на 30-50 см и оштукатуривают цементом. Если почва глинистая, то под забиркой нужно проложить песчаную прослойку 15-20 см глубиной. Расстояние между сваями должно быть – 2-2,5 м.
Забирка из бревен.

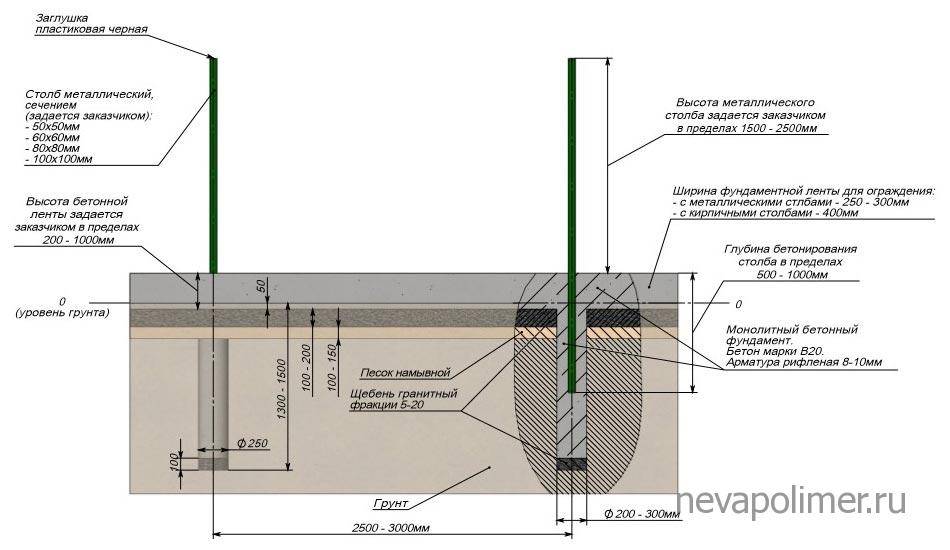

Схема бетонирования закладной (столбчатый вариант)
Создание проема для откатных ворот
Необходимо провести земельные работы по установке двух столбов (сечение столбов «квадрат» 80х80х3500), ограничивающие проем ( в вашем случае больше на ширину кирпича и кирпичной кладки). Глубина бетонирования каждого столба 1500мм.
Если вы задумали сделать столб из кирпича, пеноблока или обложить его каким – либо облицовочным материалом, тогда вам необходимо выполнить в теле столба закладные элементы, которые потребуются для монтажа откатных ворот, согласно схеме:
Создание проема под калитку
Для создания проема под калитку, которая будет расположена рядом с воротами ставим и бетонируем дополнительно еще один столб (сечение столба «квадрат» 80х80х3500). Глубина бетонирования 1500мм. Закладные элементы на любой высоте внутри проема.
Бетонирование закладной для откатных ворот
Самое важное в откатных воротах – фундамент, который является основой для монтажа роликовых тележек, монтажа электропривода и является противовесом полотка ворот. Закладная бетонируется около столба стороны отката. Длинна швеллера (ширина 200мм), на который будет смонтированы роликовые тележки – половина проема ворот
В нашем случае длинна фундамента со швеллером 2000мм. Глубина бетонирования основы фундамента 1500мм
Длинна швеллера (ширина 200мм), на который будет смонтированы роликовые тележки – половина проема ворот. В нашем случае длинна фундамента со швеллером 2000мм. Глубина бетонирования основы фундамента 1500мм.
Общая суммарная мощность электропривода, фотоэлементов, сигнальной лампы не превышает 400 ват. Для подключения требуется 220 вольт, желательно со стабилизатором. Подключение к воротам заводится в отдельный пакетник в электрощите. Можно использовать электрокабель длинной до 15 п.м. сечением 1,5 кВт, более 15 п.м. до 2,5 кВт. Прокладка кабеля по земле, в том числе между столбами ограничивающие проем ворот, в гофре или трубе.
Фундамент в виде монолитной плиты
Если на отведенном участке после произведенных замеров прочность основания намного ниже, чем требуемая для устройства ленточного фундамента, его выполняют в виде плиты или свай с ростверком. И когда подразумевается монолитная плита фундамента, толщина обычно составляет в пределах 250-300 мм. Но это вычисляется в зависимости от условий и места эксплуатации самого строения, и поэтому, когда планируется фундамент плита, расчет толщины лучше всего доверить специалистам, чтобы в дальнейшем исключить возможные дефекты основания всего дома в целом, что может привести к дорогостоящему ремонту, либо полной непригодности жилища к проживанию.
Рассматривая монолитный бетонный фундамент, подсчет стоимости в частности, стоит знать, что здесь не все однозначно, и имеются определенные моменты, которые обязательно учитываются.
В последнее время самым оптимальным вариантом является сочетание буронабивных свай с ленточным фундаментом неглубокого заложения, при котором в 2-2,5 уменьшается количество бетона. Он очень выгоден при большой глубине промерзания грунта.
Кстати, самым дорогим материалом при устройстве фундамента является бетон. Поэтому правомерно все задаются вопросом, как рассчитать бетон на фундамент? Если имеется проект, это сделать очень легко, так как в спецификации указан определенный расход необходимых материалов.
Сборная конструкция
Перекрытие основания здания с помощью сборных плит позволяет использовать промышленно произведенные железобетонные изделия, которые армированы в производственных условиях.
Положительной особенностью такой конструкции является:
- гарантированный запас прочности железобетонных изделий пустотелого и сплошного типа;
- возможность ускоренного монтажа;
- отсутствие необходимости армирования, так как каркас усиления установлен в готовых железобетонных изделиях.
Однако имеется ряд серьезных недостатков:
- Необходимость использования тяжелой грузоподъемной техники.
- Увеличенные расходы на строительство.
- Возможность применения только стандартных плит, что ограничивает размеры цокольного помещения.
Готовим бетон для столбов
После того, как опалубка собрана, а каркас установлен, следует правильно приготовить бетонную смесь. Заполнитель для нее не должен быть слишком крупным, поскольку поперечный размер у столбов небольшой. Поэтому покупайте мелкий щебень фракции 5-10 мм.
Перемешав бетонную смесь (лучше в бетономешалке, а не вручную), можно приступать к заливке формы. Помните, что недостаточно просто залить столб бетоном, поскольку при этом в нем образуется множество воздушных раковин, которые снижают прочность.
Поэтому, выполнив заливку, обязательно провибрируйте опалубку. Оседая, бетонная смесь станет намного плотнее и вытеснит воздух. Для этой операции можно использовать обычный перфоратор, в который установлен арматурный стержень с приваренной к нему упорной площадкой. Приставляя перфоратор к разным участкам деревянной опалубки, вы быстро и качественно уплотните бетонную смесь.
Статья по теме: Осенняя сервировка стола дарами природы (76 фото)
Если перфоратора у вас нет, то обязательно «проштыкуйте» залитый бетон коротким отрезком арматуры.
Правильный выбор сырья
Каким бы не был цоколь фундамента, его необходимо защитить от влаги и внешних агрессивных факторов погоды. Для этого нужно грамотно подобрать материал кладки.
Что произойдет, если сырье для кладки будет подобрано неверно:
- Образуются пустоты, способствующие проникновению влаги внутрь.
- Материал, не устойчивый к морозам, не сможет перенести понижение температуры, что приведет к нарушению целостности цокольной части.
- Может возникнуть коррозия от воздействия химических веществ.
- Сырье, подвергающееся горению, может увеличить риск пожара в деревянных домах.
Так как цокольная часть всегда испытывает повышенные нагрузки, выбирают определенный вид материала. Например, если цоколь укладывают из кирпича, используют только полнотелый материал. Если выложить цокольную часть из пустотелого кирпича, существует риск того, что конструкция не выдержит интенсивного давления.
Варианты отделки цоколя для монолитных фундаментов
При возведении цокольного этажа необходимо учитывать конструкцию самого здания. Существуют три типа цоколей: западающий, выступающий, одного размера с фундаментом
Посмотрев видео, Вы узнаете множество важной информации о цоколях
Выступающий
Этот вид устройства цокольного этажа является классическим архитектурным решением. Для такого цоколя необходима в верхней части уклон для слива дождевой и талой воды. Козырек цоколя под уклоном защищает стены от намокания.
Западающий цоколь
Считается прочным. Эффективность его обуславливается тем, что он находится глубже наружной стены, тем самым является более защищенным от атмосферных осадков. Неоспоримым преимуществом является его экономичность при строительстве, так как требуется меньше материалов.
На одном уровне со стеной
Цоколь, который находится в одной плоскости с наружной стеной, имеет недостаток и более подвержен влаге.
С эстетической точки зрения, низкий цоколь придает зданию нереспектабельный вид.
Технология свайного фундамента
Существует множество технологий возведения свайного основания. На выбор влияет материал выполнения сваи. Он влияет на основную нагрузку, которую будет способна выдержать свая. Монтаж свай производится различными способами: путем ввинчивания, вдавливания, забивания, вибропогружения.
После установки скважин производится опалубка, при этом применяются рубероид, который фиксируют проволокой и укладывают в несколько слоев. Для усиления свай может быть установлен каркас из арматуры. После заливки бетона производится уплотнение с использованием вибротехники.
Чаще всего для малоэтажных строений используются трубобетонные сваи: сначала производится монтаж стальной трубы, в которую потом заливают бетон. Для забивки свай используется пневмоударная техника. Метод применим также для усиления существующих конструкций.
