Дом из сэндвич панелей: крепеж, как панели соединяются между собой

Избегаем ошибок и промахов

Большое число ошибок при монтаже сэндвич-панелей связано с невнимательным, беглым чтением сопровождающей их проектно-монтажной документации, а ведь она зачастую содержит исчерпывающую информацию о панелях и соединительных элементах.

Но даже точное следование инструкции не может застраховать от некоторых ошибок при монтаже, а именно:

  • Металлические сэндвич-панели должны быть без повреждений и следов коррозии. В таком же состоянии должен быть и металлокаркас, на который будет производится крепление;
  • Если панели крепятся к деревянному каркасу, он должен быть пропитан антисептиками и инсектицидами;
  • Загрязненные сэндвич-панели нельзя очищать моющими средствами, содержащими щелочи, кислоты и абразивы;
  • Защитная пленка не должна находиться под воздействием прямых солнечных лучей. Ее также следует оберегать от растворителей;
  • Защитную пленку нужно снять с сэндвич-панелей не позднее полутора недель после монтажа, но в очень жаркую и очень холодную погоду делать это нельзя;
  • Нельзя ходить по сэндвич-панелям, ложить на их поверхность различные предметы и крепить к ним что-либо.

Нюансы монтажа сэндвич-панелей

При вертикальном методе монтажа первой выкладывается от угла панель, упирающаяся в стык. При горизонтальном – вначале выполняется первый от цоколя ряд, и только после него – следующий. Независимо от того, как монтировать сэндвич панели, работа заканчивается установкой доборной панели. Если это необходимо, ее размеры подгоняются на месте путем резки.

Сэндвич-панели не должны прямо контактировать с опорной конструкцией. Чтобы избежать этого, выполняют прокладку уплотнителя. Если панели имеют утеплитель из пенополиуретана, применяется монтажная пена; если из минеральной ваты – такой же материал. Используются также полимерная лента и силиконовый герметик.

Для герметизации соединения снаружи в замок нужно внести силиконовый герметик, но так, чтобы он не реагировал с покрытием панелей. Примыкания от внешних воздействий предохраняются специальными доборными элементами – нащельниками.

Инструменты и материалы

При проведении монтажных работ по облицовке оконных откосов термоизоляционными панелями требуется стандартный набор строительных инструментов, присутствующий в каждом доме, где хозяин предпочитает выполнять обустройство и мелкий ремонт собственными руками:

  • Рулетка или длинная металлическая линейка.
  • Острый нож, хорошо если специализированный строительный.
  • Короткие саморезы небольшого диаметра.
  • Отвертка, дрель или шуруповерт.
  • Жидкий пластик.

Стройматериалы:

  • Сэндвич-панели.
  • Стартовые профили П и F.

Приобретать стройматериалы необходимо после тщательного подсчета требуемого количества. Многие магазины предоставляют услугу нарезки полос термопрофиля в требуемый размер. При небольшом объеме работ это позволяет существенно снизить расходы.

Распространенные ошибки в монтаже

Начинающие мастера иногда теряются, когда сталкиваются с необходимостью дополнительно утеплить стены хозяйственного или жилого строения. Выполняя указания низкоквалифицированных специалистов, они делают работу с нарушением технологии. В результате приходится все переделывать и нести дополнительные убытки.

Главная ошибка – крепление сэндвич-панелей непосредственно к поверхности стены. И через время в помещении увеличивается сырость, нарушается состав воздуха. Для складских помещений это чревато потерями качества хранимой сельхозпродукции и порчей продуктов.

Чем это вызвано? Крепление выполнено неверно, нарушена технология. В результате этого нет воздушной подушки, которая обеспечивает не только дополнительный уровень изоляции тепла, но и вентиляцию стен. Благодаря этому в пространстве между кирпичом и металлом воздух не застаивается. Они движется, обеспечивая нормальную влажность и сохраняя внутреннюю температуру.

Будем резать. Только чем?

Резку панелей необходимо производить строго по горизонтали. Контроль горизонтальности линий предстоящего разреза проводится с обеих сторон панели строительным уровнем. Вначале разрезается металл, затем – утеплительный слой.

При использовании болгарки в месте разреза возникает высокая температура, которая может привести к возгоранию утеплителя. Кроме того, перегретый металл теряет свою коррозионную устойчивость, поэтому для резки сэндвич-панелей используются только дисковая или ленточная пила по металлу либо электролобзик. В качестве исключения и только при незначительных объемах работ допускаются электроножницы по металлу.

С панелями, где в качестве оболочки применяется дерево или ПВХ все проще – они режутся электролобзиком или обычной ручной пилой.

Материалы изготовления и применение

Современная сэндвич-панель состоит из двух слоёв облицовки, которые огибают утеплитель. В качестве материала облицовки используют:

  • Металл.
  • ПВХ.

Утепление в виде наполнителя:

  • Пенополистирол.
  • Полиуретан.
  • Минеральная вата.
  • Стекловолокно.
  • Иные полимерные материалы.

В итоге получается три слоя, которые связывают полиуретаном.

Из слоистых панелей можно возвести любую конструкцию каркасного типа, которая будет отличаться универсальным назначением. В ней можно организовать жилое помещение или производство — всё зависит от потребностей заказчика. Из плит ПВХ и OSB создают перекрытия, используют в качестве отделочного материала для малоэтажной жилой застройки. Панели из стали или алюминия применяют для создания стен в промышленных сооружениях или для покрытия кровли.

Основные виды каркасов

Деревянный каркас нужно периодически обрабатывать защитными составами от влаги и пожара

Крепление производится на специальную обрешетку, которая может изготавливаться из металла, дерева или железобетона. Каждый из материалов каркаса для сэндвичных панелей обладает своими преимуществами и недостатками.

Древесина

Каркас под сэндвичные панели, выполненный из дерева – самая бюджетная конструкция. С деревянной основы и началось развитие технологии крепления фасадов. К основным достоинствам дерева относят экологичность, простой монтаж и малую теплопроводность.

Сейчас деревянные каркасы практически не используются. Это связано с высоким риском возгорания и негативным влиянием влаги. Специальные обрабатывающие средства имеют свой срок службы, поэтому абсолютная защита от негативных факторов в течение всего срока службы невозможна.

Железобетонный каркас

Для ЖБ каркаса нужен прочный фундамент

Подобный вид конструкций популярен и надежен. Железобетонные каркасы нашли свое применение в строительстве быстровозводимых домов.

К основным плюсам относят:

  • малая теплопроводность;
  • не требуется защита от коррозии;
  • низкая стоимость;
  • долговечность;
  • прочность.

Железобетонные конструкции завозятся на строительные площадки уже в готовом виде, поэтому возведение здания ускоряется.

Металлический каркас

Металлокаркас — самый популярный в строительстве жилых и хозяйственных построек

Металлокаркасы самые дорогие, однако считаются самыми популярными.

Преимущества металлических каркасов:

  • Высокая скорость возведения здания. Монтаж каркаса занимает не более двух недель.
  • Универсальность. Металлокаркас под сэндвич-панели подходит для жилых и нежилых построек.
  • Отсутствие трещин и деформаций в процессе эксплуатации. Металлическая конструкция не дает усадки в отличие от древесной.
  • Высокая прочность и долговечность. Каркас прослужит в течение 50 лет и более.

Недостатки у материала есть, но они незначительные:

  • Нужна защита от коррозии. С этой целью используются специальные лакокрасочные покрытия и полимерные пленки.
  • Стоимость.
  • Требуется установка негорючего теплоизолятора из-за высокой теплопроводности. Теплоизоляция нужна, чтобы защитить металл от воздействия высоких температур.

Недостатки легко устраняются, в результате чего металлические изделия используются чаще всего.

Монтаж сэндвич-панелей

Работы по монтажу данного материала производятся при любой погоде, необходимо только учесть установленные температурные показатели для использования герметика.

Качественно-эксплуатационные характеристики изделий с минеральной ватой могут ухудшиться, если работать с ними во время дождя.

Если необходимо смыть грязь, следует использовать обычный мыльный раствор и проточную воду.

Следует предохранять панели от ударов, механических повреждений. Если возникли повреждения поверхности, то они маскируются специальной ремонтной краской.

При паузах в процессе монтажа каждая панель закрепляется винтами к несущей конструкции.

Инструкция по монтажу сэндвич-панелей

Рис. 5. Механический захват со сквозным сверлением сэндвич-панели (рекомендовано при вертикальной установке).

Рис. 6. Механический захват, монтируемый непосредственно в замок панели (рекомендовано при горизонтальной установке).

Рис.7. Крепление панелей к подконструкции.

Все соединительные элементы должны располагаться под углом в 90°. Любое несоответствие этому правилу считается браком.

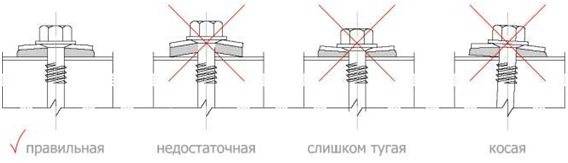

Рис.8. Посадка шурупов.

Оптимальные схемы расположения шурупов:

Рис.9. Схема установки угловых панелей.

Рис.10. Горизонтальный монтаж стеновых панелей.

Рис.11. Соединение между собой.

Рис.12. Закладка герметика в замок стеновой панели.

Рис.13. Поперечный стык.

Рис.14. Схема раскладки.

Рис. 15. Нахлест кровельных панелей. Начало монтажа.

Рис. 16. Нахлест кровельных панелей. Окончание монтажа.

  • Предварительные работы, подготовка к монтажу.

Как правило сам процесс монтажа предваряет получение официальной проектно-монтажной документации, содержащий определенный набор схем, чертежей, ведомостей, руководств и так далее. Составлением документации занимаются профильные организации. Непосредственно перед монтажом необходимо сверить все размеры, указанные в проектах, и проверить прямолинейность несущих конструкций во избежание негативных последствий в будущем.

Материал следует поднимать с помощью грузоподъемников, применяя метод механического захвата или вакуумные присоски. С целью предотвращения падения материала его закрепляют страховочными ремнями, а их отцепление производится только после установки панели в нужное положение. Вакуумные присоски — наиболее эффективный метод подъема .

Монтажная резка и сверловка.

Монтажная резка производится электролобзиком, электроножницами, циркулярной пилой. После каждого сверления поверхность следует тщательно очищать от стружки. Необходимая разметка производится мягкими строительными карандашами, но никак не острыми предметами!

Крепление сэндвич-панелей к опорной конструкции, выполняемой обычно из древесины, стали или бетона, осуществляется специальными саморезами из углеродистой стали. Они располагаются строго под углом 90º. В качестве рабочего инструмента актуальны электродрель и шуруповерт. Для достижения предельно надежного крепления используются уплотняющие шайбы, дюбели.

Расчет количества шурупов.

При расчете учитываются следующие параметры:

  • нагрузка от силы ветра,
  • цветовое исполнение,
  • тип строительного объекта,
  • местоположение (фасад/кровля).

Установка опорных конструкций

Не менее важным моментом является определение ширины опорных элементов – системы креплений для придания большей прочности и жесткости всей конструкции облицовки. Для этого следует учесть такие параметры, как вес самой панели, ветровую нагрузку, расчетное количество пролетов и материал, из которого сделана стена.

Так, ширина внутренних/промежуточных опор для железобетонной или стальной поверхности должен составлять не менее 60 мм, для кирпича – не менее 100 мм, для дерева – не менее 60 мм. А размер крайних опор – 40 мм, 100 мм и 60 мм соответственно. В качестве опор используются швеллера.

Про виды облицовочных материалов для фасадов домов, узнаете здесь.

Преимущества построек из готовых блоков

Самым большим преимуществом постройки сооружений из блочных систем является скорость возведения. Жилые дома возводят на фундаменте определенной мощности. Имеют под собой фундаментную основу большие торговые центры, автовокзалы, аэропорты. Все отзывы о домах из сэндвич панелей носят положительный характер. Небольшие и временные сооружения складов, ангаров, строительных бытовок могут устанавливаться без фундамента. За несколько дней такое сооружение можно разобрать и переместить в другое место. Такое перемещение также является преимуществом блочного строительства.

По сравнению с капитальным строительством из кирпича и подобных материалов, постройки из сэндвич панелей очень экономные и простые в применении, легко перевозятся и монтируются. Они обеспечивают прекрасную теплоизоляцию и звуковую защиту. В состав многих блоков входят негорючие или только плавящиеся наполнители, что предотвратит возгорание и служит разрешением от пожарных служб для ввода объекта в эксплуатацию. Потому бытуют прекрасные отзывы о быстровозводимых домах со стороны потребителей.

Как крепить к конструкциям из железобетона, металла, бетона, древесины

Материалы и инструменты, которые понадобятся для монтажа:

  • электродрель и шуруповерт;
  • пила с мелкими зубьями;
  • строительный уровень, подъемные механизмы, захваты для панелей;
  • крепежные изделия – саморезы (шурупы, анкерные болты), уплотнительные прокладки по металлу или дереву, прижимное устройство;
  • профили для направляющих;
  • сэндвич-панели;
  • уплотнительная лента самоклеящаяся, герметик силиконовый;
  • утеплитель и гидроизоляционная пленка.

Всю информацию про стандартные размеры входных дверей, расскажет данная информация.

Какие крепления применять

В зависимости от материала конструкции, на которую крепятся сэндвич-панели, используют различные крепежные изделия:

  • для металла – саморезы с оцинкованным покрытием;
  • для бетона – анкерные болты;
  • для дерева – шурупы (но можно и саморезы).

Шаг крепежных изделий разнообразен и в зависимости от длины панели может составлять:

  • при длине панели до 2,5 м – 900 мм;
  • при длине панели до 3 м – 550 мм;
  • при длине панели до 4,5 м – 360 мм;
  • при длине панели до 6 м – 275 мм.

В данном случае утеплителем является минеральная вата с толщиной слоя – 100-120 мм.

Из чего делают сэндвич-панели

Производители выпускают облицовочные плиты из различных материалов. От состава зависят технические характеристики. Наружные слои изготавливаются из

  • листовой стали;
  • гипсокартона;
  • OSB;
  • пластика.

Продукция из листовой стали предназначена для устройства крыш, возведения стен зданий, автомоек, торговых центров, магазинов. Изделия устойчивы к атмосферным воздействиям.

Как правило, в производстве используются оцинкованная сталь или профнастил. Толщина металла недостаточна для использования в качестве несущих элементов. К стенам не рекомендуется крепить полки, стеллажи, другие конструкции.

Плиты с гипсокартонными стенками подходит для устройства внутренних перегородок. Такие серии не выдерживают значительных нагрузок. Поверхность отличается отсутствием перепадов, хорошей адгезией со штукатуркой, шпаклевкой. Возможно использование любых видов декора.

Многослойные модули из OSB считаются универсальным вариантом для монтажа внутренних и наружных конструкций. Оболочки изготавливаются из ориентированно-стружечной плиты. Жесткие и крепкие конструкции подходят для возведения межэтажных перекрытий, наружных стен, внутренних перегородок между помещениями.

Снаружи конструкции покрываются сайдингом, вагонкой, профлистом, другими фасадными или кровельными материалами. Внутренние поверхности после завершения сборки декорируются гипсокартоном, вагонкой, деревянной рейкой.

Сэндвич-панели, облицованные пластиком, применяются для оформления внутренних интерьеров. Это must-have отделка кинотеатров, офисных, торговых центров. Внешние слои изготавливаются из ПВХ, пурала, полиэстера, пластизола. Красивые поверхности не требуют декоративной отделки.

Комбинированные серии производятся из разных материалов. С одной стороны размещаются гипсокартон, пластик, OSB.

С другой стороны наклеиваются металлические листы. Такие сэндвич-панели, как правило, используются при возведении внутренних перегородок. Некоторые модификации имеют внутренние кабель-каналы для укладки проводки.

Нюансы монтажа сэндвич-панелей

При вертикальном методе монтажа первой выкладывается от угла панель, упирающаяся в стык. При горизонтальном – вначале выполняется первый от цоколя ряд, и только после него – следующий. Независимо от того, как монтировать сэндвич панели, работа заканчивается установкой доборной панели. Если это необходимо, ее размеры подгоняются на месте путем резки.

Сэндвич-панели не должны прямо контактировать с опорной конструкцией. Чтобы избежать этого, выполняют прокладку уплотнителя. Если панели имеют утеплитель из пенополиуретана, применяется монтажная пена; если из минеральной ваты – такой же материал. Используются также полимерная лента и силиконовый герметик.

Для герметизации соединения снаружи в замок нужно внести силиконовый герметик, но так, чтобы он не реагировал с покрытием панелей. Примыкания от внешних воздействий предохраняются специальными доборными элементами – нащельниками.

Технология крепления

Нет смысла расписывать все «тонкости» такой работы по двум причинам. Во-первых, речь идет о сэндвич-панелях ВООБЩЕ, а они бывают разных видов. Во-вторых, к своей продукции Изготовители прикладывают сопроводительную документацию с рекомендациями (инструкция, руководство), в которой полностью отражена вся специфика монтажа именно ЭТИХ изделий. К примеру, нужен ли между направляющими и панелями утеплитель, и если да, то какой? Чтобы у читателя не возникло путаницы в данном вопросе, отметим лишь основные моменты, которыми характеризуется возведение каркасных панельных домов.

Сортировка образцов

Кстати, именно об этом часто или забывают, или пренебрегают данным этапом. Ведь сэндвич-панели, как правило, закупаются разных размеров (по проекту, чертежу), так как любое строение имеет свои особенности. Именно для того, чтобы минимизировать работы по их резке (а значит, снизить количество отходов), и подбираются соответствующие габариты образцов.

Установка опорных элементов для нижнего ряда

Их крепление производится к цоколю строения, по его периметру. В качестве таких направляющих используются металлопрофиль, уголок (толщиной от 1 мм), в некоторых случаях – деревянные рейки (брус). Интервал между крепежными элементами выбирается произвольно (как правило, около полуметра). Главное, чтобы фиксация опоры была надежной.

Нужно обеспечить ее горизонтальность, иначе вся панельная «сборка» пойдет с перекосом. Поэтому строительный уровень здесь – главный «помощник». Если необходимо, то верх цоколя предварительно обрабатывается герметиком, или между ним и направляющей укладывается уплотнитель.

Монтаж горизонтальный

Из названия понятно, что сначала, начиная с угла, выкладывается нижний ряд, а потом, друг за другом – все остальные. При этом необходимо выдерживать рекомендованную ширину стыка (с учетом температурной деформации). Панели при таком способу устанавливаются ПАЗОМ ВНИЗ. Зачем, понятно – этим обеспечивается дополнительное предохранение от попадания жидкости внутрь сэндвича.

Монтаж вертикальный

Отличается тем, что после установки нижнего яруса возводятся ряды вертикальные. Да и ориентация меняется, так как их форма – прямоугольник.

Монтаж на кровле

Данный вид работ во многом определяется крутизной скатов. При угле более 150 рекомендуется устанавливать дополнительные упоры, предохраняющие панели от сползания со стропильной системы. Направление укладки – от ее края вверх, к коньковому пролету.

Заключительный этап – установка доборных элементов.

Несколько замечаний

  • В статье даны общие рекомендации. Поэтому при монтаже определенного типа сэндвич панелей нужно руководствоваться инструкцией Производителя.
  • «Стыковка» образцов производится при помощи специальных приспособлений (прижимные устройства). Методика типа «давайте постучим» в этом случае может привести к повреждению сэндвича.
  • Если работа выполняется силами наемных специалистов, то не стоит слишком уж полагаться на их порядочность, даже если кто-то и отзывался об этих людях хорошо. Дело в том, что нередко их «огрехи» проявляются только спустя некоторое время. А они могут быть, так как делать для кого-то – это не одно и то же, что для себя. Наемные мастера «зарабатывают», в первую очередь, на скорости выполнения монтажа, а качество, к сожалению, отходит на второй план. С этой точки зрения нужно самому полностью разобраться со всеми нюансами данной работы и осуществлять контроль на всех без исключения этапах – так надежнее.

Выполнение крепления

Сэндвич-панели к опорной конструкции крепятся насквозь при помощи подходящих метизов. Необходимый инструмент: дрель и шуруповерт. К стальным и деревянным несущим элементам панели крепятся самонарезающими крепежными элементами с пресс-шайбой. К бетонным основаниям крепление осуществляется с предварительным просверливанием отверстия и установкой в него дюбеля, а фиксация осуществляется саморезами.

Если в качестве метизов используются саморезы из закаленной стали, то под головку самореза необходимо подкладывать шайбу с эластичным уплотнителем.

При выборе метизов учитывается не только материал несущей конструкции, но и толщина панели.

Обратите внимание! Минимальное расстояние от края панели и точки крепления составляет 50 мм!

Еще один важный момент: все метизы должны быть вкручены строго под углом в 90° относительно лицевой части панели. Даже незначительное отклонение при вкручивании самореза считается браком: такая точка фиксация должна быть переделана.

Кроме этого, индикатором правильности выполнения крепления служит уплотняющая шайба: она должна плотно прилегать к поверхности, но не быть вогнутой. На рисунке приведены примеры правильной и неправильной посадки саморезов.

Перед тем, как начать монтаж и фиксацию панелей, с замков и точек фиксации снимается защитная пленка. Полное удаление пленки производится после окончания монтажа.

Подготовка к монтажным работам

Каркас должен быть точно собран

Следует обратить внимание на размер стоек как по горизонтали, так и по вертикали. Их размер не должен превышать габариты панели

В ином случае монтаж слоёных элементов будет невозможен.
Пролёты должны быть по ширине такими, чтобы между панелями было расстояние не больше 5 см от края друг друга.
Поверхность у грунта требуется обработать антикоррозийным составом.

Виды оснований для установки сэндвич-панелей:

  • Металлическая ферма. Панели закрепляют к каркасу при помощи специализированного инструмента — винта самосверлящего. Опорный элемент при этом должен быть оснащён по месту монтажа отверстиями под винты, но немного меньшего диаметра.
  • Направляющие из дерева. Для крепления применяют обыкновенные саморезы для деревянных изделий.
  • Бетон. Потребуются дюбели, которые предстоит вставлять в заранее приготовленные поверхности. Закрепление производят анкерами.

Некоторые производители выпускают самонесущие сэндвич-панели и для их монтажа требуется лишь фундамент.

https://youtube.com/watch?v=fpb34x1duAs

Доставка на объект и подъём на место

Транспортировка готовых панелей с производства на объект строительства должна осуществляться грузовым транспортом в транспортном пакете. Поднимает на требуемую высоту такой пакет специальный вакуумный кран — он имеет присоски, которыми цепляет пакет. Если такое оборудование отсутствует, то можно осуществлять подъём пакета обычным краном или же лебёдкой с текстильными канатами. Однако потребуются дополнительные действия, чтобы не допустить повреждения сэндвичей:

  • Стропы должны быть мягкими.
  • Захватывать пакет стропами запрещено. Для этого требуется применять специальные мягкие прокладки.
  • Замки панелей требуется дополнительно защитить от повреждений стропами при помощи распорочных брусков длиною 120 см. Их следует равномерно расположить внизу и вверху пакета.
  • Поднимать панели с паллет запрещено. Их нужно снять и перенести на ровную поверхность.

Несоблюдение данных правил приведёт к повреждению материала и убыткам.

Инструменты для обработки материала

Особенности обработки различных видов материала:

  1. OSB или СИП-панели. Подойдут ручные инструменты. Однако для идеально гладкого среза, который позволит вплотную подогнать две срезанные плоскости лучше воспользоваться электроциркуляркой. Электролобзик не подойдёт — велик риск повредить кромку из-за поступательных движений пилы.
  2. Сталь. Задача при обработке — не повредить внутренний слой термоизоляции. Поскольку плазменные резки, болгарки или шлифовальные машины разогревают режущую поверхность, то их использовать не рекомендуется. Защитный слой будет повреждён. Требуется инструмент для холодной обработки — циркулярка или лобзик.
  3. Пластик. Не предъявляет высоких требований к инструменту. Можно пилить ножовкой или лобзиком.

Обратите внимание! Во всех случаях во избежание повреждения кромки следует использовать острый инструмент. В противном случае на срезе возможно появление трещин и заусенцев

Для создания отверстий следует применять обычную дрель.

Торцевание плит делают строго в горизонтальной плоскости. Желательно проверить линию при помощи уровня, но отмерять её обязательно угольником. Лучше несколько раз отмерять, чтобы не вызвать повреждений края кромки. Вначале режут облицовку, а затем уплотнитель. Все слои сразу отрезать не рекомендуется во избежание повреждений.

Фасонные элементы

Для того чтобы здание из сэндвич панелей было действительно надежным и долговечным, требуется установка разнообразных фасонных элементов – их вид и размещение определяют на этапе проектирования.

Вертикальную установку элементов производят в направлении снизу-вверх с нахлестом в 10 см. Места стыков следует обязательно дополнительно герметизировать, т.к. через них может просачиваться вода.

В коньковых стыках кровельных панелей профессионалы рекомендуют устанавливать двойной коньковый элемент с внутренней планкой. Сама планка крепится до установки кровельных сэндвич панелей, чтобы она примыкала непосредственно к прогонам. Когда монтаж закончится, оставшийся зазор необходимо заполнить монтажной пеной, замазать мастикой или утрамбовать утеплителем.

Монтаж кровельных сендвич панелей

Основную сложность при монтаже кровельных панелей составляет их подъем на высоту. В случае, если у вас нет специальных захватов, понимать панели следует на поддоне с использованием мягких стропов. Самое главное условие – не повредить замок и покрытие панели, ведь это приведет к коррозии и разрушению.

Приступая к монтажу, осмотрите замки на целостность. При использовании сендвич панелей с минераловатным наполнителем проследите за тем, чтобы наполнитель не выступал за полочку замка. Если это обнаруживается – удалите излишки наполнителя.

Монтаж начинают от конька крыши, первая панель закрепляется открытой волной по направлению к торцу дома и выравнивается.

Выступ свеса панели должен соответствовать проекту здания. Крепятся панели специальными саморезами под углом 90%. После завершения монтажа все стыки (замки) обрабатываются герметиком.

Технология монтажа: пошаговая инструкция

Технология монтажа сэндвич-панелей подразумевает два этапа: подготовительный и собственно монтаж.

Вероятно, вы захотите узнать более подробно про входные металлические двери с шумоизоляцией.

В первом случае сначала производится сбор всей проектной документации, в которую входят схемы раскладки панелей на поверхности стены с привязкой их по месту, а также типоразмеры панелей и их количество. Кроме основных рабочих чертежей, в пакете проектной документации должно быть описание способа крепления панелей, деталировка отдельных узлов крепления (на стены, углы, стыки, обрамление оконных и дверных проемов), указания и рекомендации по монтажу креплений, монтажные схемы.

Перед монтажом следует обязательно проверять точность размеров и ровность линии цоколя, панели нужно хранить в чистом сухом помещении, а их края не должны увлажняться при монтаже – в противном случае стыковка отдельных элементов будет невозможна. Стыки следует обрабатывать силиконовым герметиком.

Рекомендуем также прочитать материал о проектах современных домов с панорамным остеклением.

Поднимать панели на нужную высоту следует специальным грузоподъемным оборудованием, имеющим механический захват, чтобы избежать нечаянной поломки материала.

Сэндвич-панели можно крепить к стенам двумя способами: вертикально и горизонтально. Рассмотрим каждый из способов более конкретно.

Способ 1: горизонтальный

Инструкция такова:

  • Панели крепят замковым соединением, причем расстояние от оси крепежного изделия до края панели должно составлять не менее 50 мм.
  • Сначала необходимо подготовить основание для установки нижней сэндвич-панели. Для этого следует прикрепить горизонтальный направляющий профиль к цоколю (можно использовать обычный уголок из металла, имеющий толщину от 1 мм), предварительно просверлив отверстия под крепление в профиле. Для бетонных стен шаг крепления должен составлять 0,5-0,6 м, для деревянных – 0,5 м. При этом рекомендуется как можно чаще проверять горизонтальность линии направляющей строительным уровнем – в противном случае может «пойти» косо вся конструкция из сэндвич-панелей. Все стыковые швы желательно загерметизировать – с помощью силиконового герметика.
  • Между линией фундамента и нижним рядом сэндвич-панелей нужно уложить теплоизоляционный слой (к примеру, можно использовать минеральную вату с шириной полосы 15-20 мм, в зависимости от расстояния между панелями и основанием дома).

  • Для бетонного или деревянного дома придется предварительно наметить и просверлить отверстия под крепления в панелях. А по всей высоте колонн каркасной конструкции дома нужно наклеить уплотнительную ленту, закрепляя ее из расчета 1 шт для промежуточных опор, по 2 шт – для узлов панелей. Лента будет служить своего рода фиксатором для панелей, устанавливаемых на стены.
  • После установки первого ряда панелей приступают к последующим рядам, периодически проверяя ровность линии горизонта ряда.

Что собой представляет штукатурка стен машинным способом, читайте тут.

Способ 2: вертикальный

Данный способ практически такой же, что и горизонтальное крепление сэндвич-панелей, однако тут нюансом выступает повышенное усилие, необходимое для стыкования двух соседних панелей. В данном случае может возникнуть затруднение вследствие большого размера сэндвичей, поэтому желательно использовать специальное прижимное оборудование, которое поможет обеспечить хорошее замковое соединение.

Кроме того, вы можете заинтересоваться выбором дизайна фасада частного дома.

Запрещается соединять/подгонять соседние сэндвич-панели ударами молотка! Удары повредят всей конструкции и установку панелей придется начинать заново.

Установка стеновых сэндвич панелей

Монтаж стеновых сэндвич панелей подразделяется на горизонтальный и вертикальный варианты и осуществляется снизу вверх от цоколя. Чтобы снизить эффект вибрации и одновременно обеспечить плотное прилегание к плоскости несущего каркаса используют самоклеящуюся уплотнительную ленту.

При этом особое внимание уделяют правильному стеканию воды. Ширина опоры не должна быть менее 60-ти см

В местах стыковки с оконными и дверными проёмами зачастую требуется обрезка панелей, которая осуществляется инструментами с исключительно холодным видом резки.

Горизонтальный вариант монтажа

Выбор горизонтального или вертикального вариантов монтажа зависит от геометрических характеристик несущего каркаса, а также от способов раскройки панельного материала с целью минимизации отходов. Таким образом, для горизонтального монтажа необходимо обеспечить между захватами расстояние не менее 2,5 м и 0,4 – 0,5 м для концевых свесов.

Процесс монтажа начинается с первого ряда, устанавливаемого на цоколь. Чтобы выдержать правильное ровное направление сэндвич панели выравниваются по заранее нанесённым рискам. Все образовавшиеся стыки и соединения уплотняются с помощью минваты или монтажной пены. Также используют силиконовый герметик.

Вертикальный вариант монтажа

При вертикальном монтаже все технические моменты полностью соответствуют предыдущему. Единственным отличием является начало крепления сэндвич панелей.

В данном случае всю работу начинают с любого, но обязательно нижнего, угла конструкции. Панель также устанавливается на цоколь. Монтируется весь нижний ряд, затем – второй и т.д.

Стоимость изделий по РФ

Цена на материал для облицовки цоколя зависит от факторов:

  • назначение изделия;
  • тип наполнителя;
  • тип обшивки;
  • габаритные размеры;
  • цветовая гамма;
  • способ нанесения защитного покрытия.

Средняя стоимость стеновой панели для цоколя составляет 1100-1500 рублей за квадратный метр. Цена изменяется по регионам, а также зависит от торговой наценки поставщика.

Цена работы

Если установка панелей на цоколь будет проводится силами подрядчиков, важно знать, от каких факторов зависит цена. Например, если цоколь имеет сложную геометрическую форму, то ценник будет высоким

Также на стоимость влияет тип наполнителя.

В Москве за монтаж материала с наполнением из пенополистирола берут от 400 рублей за 1 кв.м. В Санкт-Петербурге эта цифра стартует от 380 рублей за квадрат, при этом стоимость будет меняться в зависимости от толщины материала.

В Краснодарском крае мастера берут от 500 рублей за 1 квадратный метр установки, при этом сюда входят расходы на транспорт и технику. В Перми придется отдать за монтаж от 700 рублей. На цену также влияет погодный фактор.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
