Как смонтировать сэндвич-панели: все нюансы и подробности процесса

Плюсы и минусы каркасных домов

Как и любого типа жилья, у каркасных построек есть преимущества и недостатки. Из минусов стоит отметить меньший срок эксплуатации дома из ОСБ плит по сравнению с каменными или кирпичными особняками. ОСБ не столь крепкий и долговечный материал, как натуральные горные породы или кирпич.

Преимуществ у домов из ОСБ панелей все же больше:

  • экономия средств из-за невысокой стоимости материалов;
  • быстрые сроки постройки подобных зданий;
  • повышенная шумо- и теплоизоляция благодаря особенностям структуры OSB;
  • возможность построить дом любой формы, размеров и стиля из-за простоты обработки материала;
  • отсутствие необходимости делать большой и глубокий фундамент. Для небольшого веса каркасной конструкции достаточно мелкозаглубленного или столбчатого основания;
  • возможность сразу приступить к финишной отделке стен без предварительного выравнивания, поскольку внешняя сторона OSB листов уже ровная.

Вертикальный или горизонтальный монтаж?

Если вы ищете информацию о том, как построить дом из сэндвич панелей, нужно четко понимать принцип технологии монтажа. Это может быть горизонтально-ориентированный или вертикальный монтаж. Выбирают одну из монтажных технологий, придерживаясь следующих указаний: при величине этажа от трех до шести метров проводится вертикальное крепление, а если высота этажа больше 6 м — используют горизонтальную обшивку.

Вертикальный монтаж: каждая панель крепится к металлическому направляющему и к потолку, последовательно соединяется друг с другом. Герметик закладывают с двух сторон: если у вас жилой дом, вы будете избавлены от щелей и спасены от морозов. Выбор герметика осуществляется с учетом внешних температур и погодных условий вашего региона. Процесс установки начинается слева направо от угла здания.

Горизонтальный монтаж целесообразен в тех случаях, когда из-за высоких этажей (свыше 6 метров) вы не желаете увеличивать бюджет на установку строительных лесов и вызов крана. В данной технологии захваты для монтажа располагаются на колоннах каркаса, а стеновые полотна укладываются по принципу «верхняя панель на нижнюю». Последовательность крепления — снизу вверх, пазы размещаются внизу для легкости водостока. Горизонтальный шаг каркаса не должен превышать 6 метров.

Монтаж конструкции

Схема каркаса

Эксперты разработали ряд рекомендаций и требований по правильной установке и монтажу облицовки:

  • Монтаж лучше начинать с угла здания.
  • В случае монтажа крупной конструкции лучше обратиться к специалистам. Это сложная в физическом и технологическом плане работа, которая не рассчитана на осуществление одним человеком.
  • Если имеются дефекты установки, их можно скрыть доборными элементами. Они отвечают за эстетические качества и ряд технических показателей.
  • Крепление осуществляется с верхнего торца.
  • Для уплотнения полотна используется герметик.
  • Панель ставится в замок ранее установленной.
  • Под облицовку может устанавливаться теплоизоляция.
  • После монтажа все стыки нужно уплотнить при помощи минваты.

Следуя пошаговой инструкции, можно самостоятельно выполнить крепление панелей к каркасу по предварительному расчету проекта.

Проведение подготовительных работ

Перед установкой панелей на конструкцию важно провести подготовительные работы. Обязательный этап – проверка ровности каркаса и пропитка его специальными защитными средствами

Участки, которые будут контактировать с панелью, нужно изолировать при помощи специальной ленты.

Панель обязательно должна быть очищена от грязи, пыли, пленки. Ее обрезают под нужные размеры горизонтально по предварительно расчерченной наметке.

Установка стеновых панелей

Типы замков

Установить панели можно горизонтально и вертикально. Первый случай подходит для домов до 3 метров высотой. Вертикальный монтаж применяется для домов 3-7 метров. Панели плотно стыкуются при помощи замков и фиксируются струбцинами. Для крепления используются саморезы по металлу или древесине в зависимости от материала каркаса с шагом 9-12 см. От края панелей нужно отступить 3 см и более. Затем струбцины снимают и переходят к следующему ряду.

Установка кровельных панелей

Кровельные панели монтируются под углом 5 градусов. Фиксация происходит на саморезы. Элементы укладываются внахлест. Обязательно укладывается слой герметика в паз замка для качественной изоляции.

Крепление

Крепление сэндвич панелей к каркасу производится при помощи нескольких типов узлов:

  • уголковый;
  • стык стеновых панелей;
  • парапетный;
  • крепления стеновых панелей;
  • крепления облицовки поэлементной сборки;
  • коньковый;
  • примыкания крыши;
  • стык кровельных панелей.

Для каждого узла разрабатывается специальный чертеж со всеми техническими моментами.

Все крепежи ставятся под углом 90 градусов с помощью шуруповерта.

Подготовка основания

Сэндвич-панели не являются самостоятельным несущим материалом. Поэтому они должны монтироваться на предварительно собранный каркас. Перед началом работ необходимо удостоверится в том, что расстояния между вертикальными стойками и горизонтальными перекладинами соответствуют размерам применяемых панелей.

Поверхность цоколя должна быть очищена от пыли и грязи и обработана антикоррозийными или антисептическими составами.

Установка сэндвич панелей может производиться на следующие виды оснований:

  • Металлический каркас. Крепление панелей производится при помощи специальных самосверлящих винтов. Для этого в опорных элементах выполняются отверстия немного меньшего диаметра, в которые потом вкручивается винт.

  • Деревянные направляющие. Для фиксации сэндвич панелей можно использовать обычные саморезы по дереву.
  • Бетонное основание. Используются дюбели, которые вставляются в предварительно просверленные отверстия, после чего панели закрепляются при помощи анкеров.

Последствия неправильной установки

Иногда, уже после того как, крепятся стеновые сэндвич панели, обнаруживается общая кривизна здания. Косыми могут быть не стеновые конструкции, а весь каркас. В таком случае исправить ошибку уже не получится.

Если неправильно хранить панели, оставлять их на солнце, ходить по ним, то они начнут деформироваться. При установке это скажется на всем здании. Будет нарушена герметичность и несущая способность.

Перетянутые саморезы снижают несущую способность конструкции, на поверхности остаются вмятины. Нарушается герметичность здания.

Слабо затянутые крепежи провоцируют образование отверстий. Влага остаётся на минеральной вате, что провоцирует снижение энергоэффективности.

Монтаж окон в сэндвич панель узлы — Мир остекления

Сэндвич-панель – относительно новый, но уже набирающий популярность материал, имеющий многослойную структуру. Зачастую структура состоит из толстого слоя утеплителя, находящегося между двумя листами жесткого покрытия. Благодаря таким характеристикам, сэндвич-панель способна значительно утеплить оконные откосы – область, которая чаще всего становится причиной нарушения микроклимата помещения.

Изначально такая комбинация предназначалась как основа для строительства жилых помещений эконом-класса. Но со временем открылось более глобальное производство, в основе которого лежали такие вещества, как пенополиуретан и полистирол.

На сегодняшний день технология изготовления таких панелей изменилась в соответствии с требованиями современного строительства.

В качестве утеплителей используют базальтовое волокно и стекловолокно, а для покрытия – сплавы цинка, алюминия, стали, пластизола.

Монтаж окон в сэндвич панели

Andrey

4332 0 1

Оконные сэндвич-панели представляют собой специальный трехслойный материал для монтажа откосов. С их помощью можно не только красиво оформить оконный проем, но и сделать его максимально теплым и сухим, единственное, для этого необходимо соблюдать определенную технологию монтажа. Поэтому ниже я подробно расскажу вам, как сделать оконные откосы из сэндвич панелей своими руками.

Откосы из сэндвич-панелей

Несколько слов о сэндвич панелях

Сэндвич панели для откосов для окон состоят из двух пластиковых листов, между которыми расположен утеплитель. В качестве последнего может использоваться:

  • пенополиуретан;
  • экструдированный пенополистирол;
  • свободновспененный пластик.

Благодаря наличию утеплителя уменьшается количество теплопотерь через оконный проем. Что касается самого пластика, то он бывает самых разных цветов. Это позволяет подобрать панели под любое окно.

Многие люди считают, что предназначены сэндвич панель для пластиковых окон, однако, их точно также можно использовать и для деревянных стеклопакетов. Благодаря такой отделке они не будут замерзать.

Еще одно достоинство данного решения заключается в том, что окна в сэндвич панелях не запотевают (при условии нормальной влажности внутри помещения). Кроме того, материал легко монтируется, в чем вы можете убедиться ниже, а также не требует дополнительной отделки, что тоже является большим его плюсом.

Видео описание

Видео инструкция по монтажу сэндвич-панелей:

Горизонтальный

Используется чаще. Он удобнее в монтаже. Панели монтируются друг на друга, что гарантирует герметичность стыков. Снаружи фасад выглядит как цельный элемент. Подходит для сооружений, где расстояние между колоннами не превышает 6 м.

Если ведётся горизонтальный монтаж, работа начинается с цокольного этажа, самой нижней панели и постепенно устанавливают их друг на друга.

Горизонтальный способ монтажа Источник tsp-nord.ru

Вертикальный

О том, как монтировать сэндвич панели стеновые, на невысоких зданиях более экономично задумываются не все. Однако если высота строения не превышает 3-6 м, можно использовать вертикальный способ сборки.


Вертикальный способ монтажа Источник pbs.twimg.com

Панели крепят к профилям потолка и пола, скрепляя их между собой. За счёт такой установки исключаются потери тепла. Во время таких монтажных работ не сооружают строительные леса, за счёт чего экономятся деньги заказчика.

Начинают работы с панели, идущей от угла здания. Сочетать способы монтажа невозможно.

Ремонт кровли из сэндвич-панелей

Кровельное покрытие из сэндвич-панелей следует ежегодно проверять и обслуживать, проводя частичный ремонт и герметизируя стыки.

Частичная реставрация

При выявлении порчи защитной оболочки кровельного покрытия следует сделать косметический ремонт. Привести верхний слой сэндвич-панелей в порядок поможет краска под цвет материала.

Для ремонта сэндвич-панелей предпочтительнее выбирать акриловую эмаль, предназначенную для металлических и пластиковых поверхностей.

Акриловая эмаль по металлу поможет устранить мелкие дефекты на кровельных сэндвич-панелях

Когда в ремонте нуждается лишь маленькая область на панели, краску мажут тонкой мягкой кистью. А при необходимости окрасить всю поверхность плиты пользуются распылителем.

Перед нанесением состава с материала аккуратно отскабливают ржавчину. Если под ней замечена глубокая царапина, то дефектный участок по очереди обрабатывают грунтовкой, преобразователем ржавчины и обезжиривающим уайт-спиритом.

Косметическому ремонту не подлежит деформированная панель с трещиной шириной более 5 мм. Её стоит демонтировать и заменить другой.

Герметизация стыков сэндвич-панелей

Обнаружив, что швы между сэндвич-панелями разгерметизировались, тоже берутся за ремонт.

Все места, через которые внутрь кровли стала просачиваться вода, промазывают герметиком

При восстановлении герметичности кровли можно применять уплотнитель, выдавливаемый из специального пистолета, но гораздо проще воспользоваться приклеивающимся герметиком, то есть особой двухсторонней лентой.

При использовании жидкого герметика панели потребуется демонтировать, так как средство наносят с внутренней стороны материала.

Настоятельно рекомендую позаботиться о непроницаемости кровли с помощью шнура из вспененного полиэтилена. Это приспособление служит более 20 лет, а стоит копейки. Специальный шнур не выпадет из паза, если внутреннюю поверхность замка заранее обработать клеем «жидкий скотч». Другие герметики имеют существенные недостатки и поэтому не подходят для герметизации сэндвич-панелей. Например, полиуретановый герметик, выдавливаемый из пистолета, продаётся по высокой цене, а бутилкаучуковый шнур зависим от погодных условий: при укладке в холод он становится чрезмерно жёстким, а летом плавится.

Детальное рассмотрение процесса монтажа сэндвич-панелей на кровлю показывает, что справиться с этим делом сможет даже начинающий строитель

Важно только научиться правильно состыковывать плиты и закладывать герметик

Монтаж кровельных панелей

Отделка кровли обычно начинается после установки стеновых панелей. При длине ската менее 12 метров желательно использовать цельные листы, чтобы избежать лишних работ по устройству горизонтальных швов. Если же покрытие будет монтироваться в несколько рядов, в месте стыка необходимо обрезать нижнюю обшивку и слой утеплителя устанавливаемой поверх панели на величину нахлеста:

  • 300 мм и более для угла наклона кровли до 10°.
  • 200 мм для более покатых крыш.

Важно обеспечить герметичность кровельного покрытия в местах продольных стыков. Для этого в пазы соединительных замков непосредственно перед установкой панелей наносится силиконовый герметик, а затем узлы крепления сэндвич панелей обрабатываются гидроизоляционными составами

Основные моменты по установке и креплению

Саморез применяемый для крепления полотен облицовки

После установки каркаса, для дальнейших работ используются саморезы для крепления панелей.

Крепежные элементы нужно закручивать так, чтобы они выступали из каркаса на 1-2 см. Следует упомянуть и то, что на колонны каркаса должна устанавливаться уплотнительная лента, которая протягивается по всей высоте.

При горизонтальном способе монтажа начинать нужно снизу вверх, при вертикальном — слева направо от угла здания. Данный подход исключает образование зазоров в местах стыков. Пазы при горизонтальной установки нужно располагать внизу — так воде будет проще стекать вниз. Крепеж для сэндвич панелей аналогичен при любом типе установки.

Если монтаж без специальной техники затруднителен из-за высоты здания, то обязательно используются цокольные подконструкции, подъёмники и захват.

Общая схема крепления монтажного приспособления для подъема материала

С помощью подъемника можно поднимать материал, после чего укладывать их на те самые подконструкции. После этого, необходимо проверить обрабатываемую стену на отсутствие перепадов, а само полотно — на соответствие строительному уровню.

Первая панель должна быть тщательно выставлена по уровню, поскольку именно от неё зависит качество всех последующих работ.

Даже малейшее отклонение стартовой панели приведёт к наращиванию погрешности с установкой каждого последующего элемента, в результате чего в верхней части стены примет как минимум неровный вид, а в худшем случае образуются зазоры в местах стыков, что нежелательно для теплоизоляции.

О необходимости крепления к каркасу мы уже не раз упомянули, теперь настало время сделать её расстроповку

Производя все эти манипуляции, важно тщательно следить за тем, чтобы сэндвич панель не была повреждена

Пример правильной и неправильной посадки шурупов для крепления

Каждая последующее полотно крепится аналогично первому, но даже несмотря на максимальную точность монтажа начальной планки, проверяйте всё по уровню после установки каждого третьего элемента.

В плане соблюдения других нюансов, вопрос того, как монтировать сэндвич панели, сводится к организации надежных стыковочных швов. Панели плотно соединяются в замках — каждый выступ должен до конца входить в соответствующий паз, иначе конструкция рухнет сразу после ввода в эксплуатацию, а иногда и до неё.

В зависимости от суровости климата, силиконовый герметик нужно наносить или только с внутренней, или с внутренней и внешних сторон. Клей и герметик закладываются прямо перед установкой панели.

На герметике всегда указывается допустимый для него температурный режим

Обратите внимание на то, что герметик действительно подойдёт для ваших погодных условий

Пример правильного стыка двух стеновых полотен

Поперечные швы уплотняются минеральной ватой. Допускается использование монтажной пены. Некоторые виды утепления теряют свои свойства из-за воздействия влаги. Для предотвращения этого нюанса, узлы крепления нужно обрабатывать гидроизоляторами.

Если длина материала не превышает 4 метра, то рекомендованная ширина шва должна быть больше 15 мм. Если длина больше 4 метров, шов должен составлять не менее 20 мм.

Окончив монтажные работы, нужно произвести маскировку швов. Для данной цели используются фасонные элементы, установку которых начинают от цокольного отлива. Крепление маскировки производится с использованием небольших винтов или заклёпок. Фасонные элемент обрабатываются герметиком с обратной стороны.

Как поступить с оформлением документов

Самой распространенной ошибкой в деле капитального строительства является поспешность в принятии решений. Зачастую стремление как можно быстрее обзавестись недвижимым имуществом толкает людей на необдуманные поступки, например, до полного правильного оформления прав на земельный участок завозятся бетонные плиты, блоки, и через пару дней гараж готов. Как только стройка завершена, появляется законный владелец и через суд отбирает новенький гараж.

Оформление документов- процесс еще более тяжелый и длинный, требующий терпения и умения разговаривать с чиновниками:

  1. На этапе выбора и оформления участка под строительство гаража необходимо начинать с уточнения информации в БТИ о том, является ли участок «чистым», нет ли судебных запретов на его выкуп, использование или аренду;
  2. Если место под гараж приобретается в форме вступления в гаражный кооператив, потребуется справка из БТИ плюс решение местной власти о выделении конкретного участка под строительство;
  3. Для выкупа земли потребуется выделить участок из общего плана, заплатить за выполнение проекта выделения и описания границ, вывести участок из договора аренды кооператива и только после этого оформлять договор купли-продажи.

К сведению! Полученный на руки договор аренды на 49 лет или свидетельство на право собственности будет являться основанием для начала стройки.

Если пойти обратным путем, построить бетонный гараж и попытаться добиться через суд признания его жилым помещением, процесс юридического оформления его вашей собственностью может затянуться на неопределенный срок. В отличие даже от построек из профнастила или сэндвич- панелей, каменные стены и фундамент будут основанием считать ваш будущий гараж капитальной постройкой и недвижимым имуществом.

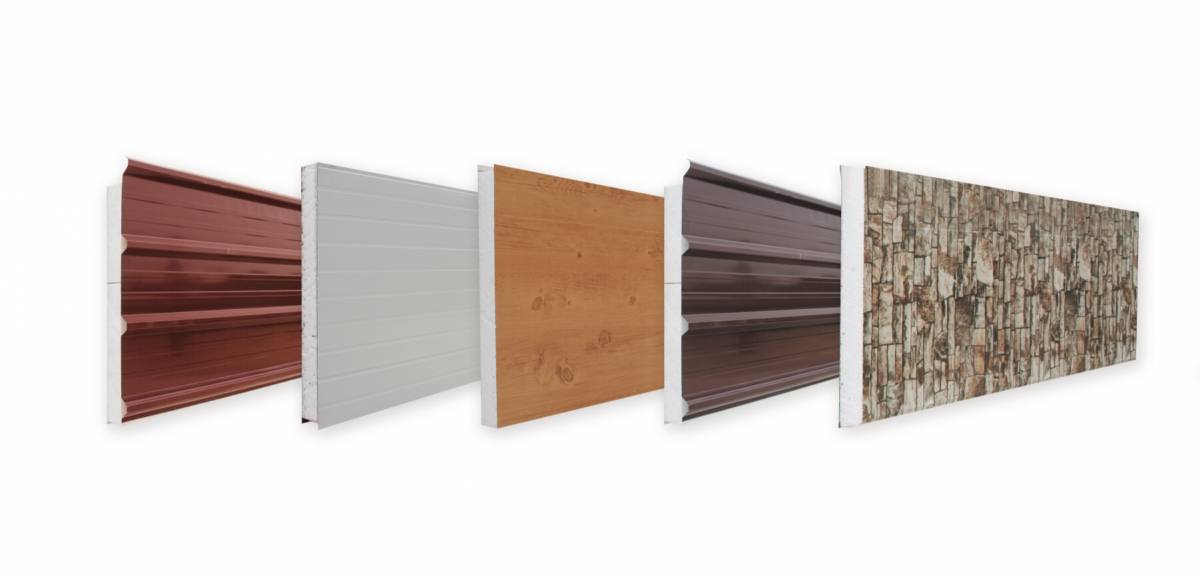

Покрытие сэндвич панелей

Современное устройство сэндвич панелей предполагает различные виды покрытий и утепляющих наполнителей. Покрытие для панелей типа сэндвич может быть из следующих материалов:

  • оцинкованная сталь выделяется среди аналогов легкостью в эксплуатации, значительными антикоррозийными свойствами; чем толще слой цинка, тем дольше прослужит панель;
  • алюцинк (в составе алюминий + цинк + кремний) — отражает УФ-излучение, допустимый температурный режим использования — до +315°С;
  • гипсокартон (по бокам строительный картон, внутри гипсовый сердечник) — малый вес, экологическая безопасность, пригодность для жилых помещений;
  • пластизол (ПВХ с пластификаторами) — обладает высокой плотностью, материал рекомендован для использования в сложных погодных условиях, не боится механических повреждений, соответствует требованиям внутренней и наружной отделки помещений;
  • оргалит влагостойкий (древесина в виде стружек + клей) — надежная защита от влаги, на которую влияет качество клея;
  • ОСП — это склеенная под давлением деревянная стружка;
  • пурал (полиуретан + полиамид) — подходит для внешней и внутренней отделки, оберегает от нестабильных температур и резких перепадов, выгорания, коррозии;
  • полиэстер — выдерживает длительный высокотемпературный режим, не выгорает, устойчив к механическим повреждениям;
  • полипропиленом/полистиролом отделывают оконные проемы (сэндвич-откосы).

Основные нюансы при резке материала

В большинстве случаев, для полного завершения монтажа понадобиться резка панелей под удобный нам размер.


Резка пластиковых полотен при помощи электролобзика

Чем резать разнообразные сэндвич панели – метод обработки отличается в зависимости от того, какой материал применялся при изготовлении изделия:

  • изделия из пластика пилятся простой ножовкой или же электролобзиком. При помощи последнего приспособления процесс резки проходит значительно легче, к тому же, качество спила получается выше;
  • стальные полотна режутся ножницами по металлу. Можно использовать лобзик или циркулярную пилу, которые предназначены для холодной обработки. Поскольку сталь всегда покрывается защитным слоем, при резке нужно не допускать возможность его перегревания — это исключает использование болгарок, шлифовальных машинок и плазменной резки;
  • СИП-панели необходимо резать с учётом того, чтобы сохранить в целости кромку изделия и обеспечить возможность ровного присоединения. Не следует использовать электролобзик. Рекомендуются к применению циркулярные электропилы, либо ручные приспособления.

О правилах перевозки и разгрузки

Специфику перевозки и погрузки сэндвич панелей иногда относят к недостаткам. На самом деле организовать правильную транспортировку материала не так уж и сложно. Перевозить его нужно исключительно в заводской упаковке, в грузовиках, имеющих открытый кузов и открывающийся верх. Кузов должен быть оснащен специальными проушинами для фиксаторов упаковок. Укладывать их можно максимум в два слоя.

Во время перемещения пакеты должны фиксироваться специальными лентами, которые прикрепляются через каждые 1,5 м. На протяжении поездки водитель должен регулярно проверять состояние груза (крепления, натяжение связок и т.д.). При перевозке морем или по железной дороге панели должны упаковываться в деревянные ящики соответствующих размеров.

Во время перемещения пакеты должны фиксироваться специальными лентами, которые прикрепляются через каждые 1,5 м. На протяжении поездки водитель должен регулярно проверять состояние груза (крепления, натяжение связок и т.д.). При перевозке морем или по железной дороге панели должны упаковываться в деревянные ящики соответствующих размеров.

Во время перемещения пакеты должны фиксироваться специальными лентами, которые прикрепляются через каждые 1,5 м. На протяжении поездки водитель должен регулярно проверять состояние груза (крепления, натяжение связок и т.д.). При перевозке морем или по железной дороге панели должны упаковываться в деревянные ящики соответствующих размеров.

Перед установкой сэндвич панели нужно подготовить: их очищают от пыли и грязи, с них снимают защитную пленку обшивки, разрезают в случае необходимости, используя электропилы или электролобзики с мелкими зубьями. Жестяные фасонные элементы разрезают ножницами по металлу.

Внимание! Запрещено резать панели, используя газопламенные резаки, т.к. утеплитель может загореться

Порядок установки панелей зависит от проекта и архитектурных особенностей здания, но начинать всегда нужно с нижнего правого или левого угла. Нельзя допускать, чтобы элементы ударялись друг о друга, поэтому во время монтажа их нужно подгонять резиновой киянкой.

Для крепления к каркасу нужно использовать нержавеющие саморезы для сэндвич панелей, которые оснащаются прокладками-уплотнителями. Их длина зависит от толщины панелей. В случае крепления к деревянным прогонам необходимы саморезы по дереву. Ширина опор для панелей не должна быть меньше 6 см (если иные размеры не предусмотрены проектом).

Установка панелей выполняется с помощью струбцины, число захватов при этом зависит от размеров изделия. Если их устанавливают горизонтально, то они должны лежать так, чтобы всей массой прижимать изоляцию. В случае вертикальной установки их нужно дожимать для плотного схождения замков. После фиксации панели струбцинами ее можно крепить к каркасу, между ней и опорой нужно проложить уплотнительную ленту.

Совет: Для того чтобы в замках не было зазоров, стыки можно заполнить монтажной пеной или минеральной ватой.

Фасонные изделия крепятся через каждые 30-40 см с помощью саморезов и через каждые 30 см при помощи вытяжных заклепок.

Монтаж стеновых сэндвич-панелей: технология выполнения работ своими руками

Порядок монтажа стеновых сэндвич-панелей имеет множество нюансов. Приступая к выполнению работ, следует внимательно ознакомиться с последовательностью действий, чтобы обеспечить прочное соединение элементов с основанием.

Монтаж стеновых панелей имеет множество нюансовФОТО: krovelson.ru

Подъём панелей и установка в проектное положение

Технология монтажа напрямую зависит от выбранного способа установки. Возможно формирование продольного и поперечного стыка. Выбор конкретного варианта определяет начальную точку, от которой начинается монтаж.

Порядок монтажа может отличатьсяФОТО: km812.ru

Продольный стык

Технология монтажа включает следующие основные этапы:

ИллюстрацияОписание действия
Разгрузка панелей должна выполнять с помощью крана либо вилочного погрузчика с тщательным соблюдением техники безопасности. Обязательно следует произвести внешний осмотр, чтобы убедиться в соответствии материала требуемым характеристикам, отсутствии повреждений. Пачки следует распределить вокруг возводимого сооружения на горизонтальной поверхности, не складируя друг на друга, защитив от солнца, дождя и грязи
На подготовленное и выровненное основание укладывается широкая бутиловая лента. Её внутренняя кромка должна соприкасаться с колонами. В местах соприкосновения следует предусмотреть нахлёст в 50 мм
Сверху на бутиловую укладывается уплотнительная лента, обеспечивая соприкосновение с колонами. Края следует соединять встык. В углах уплотнительную ленту следует подрезать таким образом, чтобы до края стены оставалось по 50 мм для обеспечения достаточного уклона цокольной направляющей
Устанавливаем цокольную направляющую на расстоянии 7 – 9 мм от колонн. Отверстия для конденсата должны находиться на внешней стороне направляющей. Элементы в углах соединяем встык. Внутреннюю часть вырезаем. Крепим элемент.
Устанавливаем бутиловую ленту в цокольную направляющую, чтобы она прилегала к внутреннему краю. В местах соединения предусматривается нахлёст в 50 мм
Устанавливаем минераловатную изоляцию. Элементы укладываем встык
Крепим цокольную планку по наружному краю цокольной направляющей с нахлёстом в 100 мм. На углах делаем отгибы под углом 90º
На колоны крепим уплотнитель, отступив от наружного края 20 мм
Перед монтажом сэндвич-панели снимаем с неё защитную плёнку полностью или частично. Полное удаление должно быть выполнено сразу после окончания монтажных работ. Используя захваты, поднимаем первую сэндвич-панель и устанавливаем её в нужном месте, ориентируясь на проектную документацию. Край панели должен располагаться посередине колоны
Устанавливаем следующую панель вертикально, предварительно нанеся на замок предыдущей герметик

Поперечный стык

Технология вертикального монтажа сэндвич-панелей практически аналогична инструкции для горизонтальной установки. При выполнении монтажных работ следует добиться плотного прилегания сопрягаемых элементов, что в ряде случаев вызывает серьёзные трудности из-за большого веса и габаритов панелей.

Сэндвич-панели должны плотно прилегать друг к другуФОТО: minikrane.ru

Предлагаем посмотреть видео, наглядно демонстрирующее порядок выполнения работ:

Watch this video on YouTube

Крепление

Для фиксации сэндвич-панелей используются чаще всего самонарезающие винты. Их крепят с шагом в 400 мм. Типоразмер крепёжных элементов выбирается с учётом типа и поперечных размеров, прикрепляемых сэндвич-панелей и особенностей каркаса. Чтобы соединение получилось достаточно прочным, следует выбирать место для крепежа на расстоянии более 50 мм от края.

Для крепления сэндвич-панелей следует использовать специальный крепёжФОТО: edelveis72.ru

Закручивать самонарезающие винты следует с использованием уплотнительной шайбы из каучука. Нужно добиться полного соприкосновения с рабочей поверхностью. При этом необходимо избегать сильной деформации шайбы.

Более подробно с нюансами крепления сэндвич-панелей можно познакомиться в следующем видео:

Watch this video on YouTube

Монтаж фасонных элементов

После окончания монтажных работ крепят доборные элементы. Благодаря их наличию удаётся увеличить срок службы строительной конструкции, дополнительно улучшая внешний вид здания.

Технология выполнения работ предполагает монтаж снизу вверх. При установке цокольных элементов и отливов для обеспечения достаточной водонепроницаемости используется герметик с подходящими характеристиками. Для их фиксации применяются самонарезающие шурупы с шапками такого же цвета, что и основная поверхность.

Доборные элементы увеличат срок службы строенияФОТО: 9234022.ru

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
