Фахверковые дома: прижилось у немцев, а у нас приживется?

Что такое фахверк от Fahverkdom?

Очень теплый, экологичный, экономичный, огнестойкий дом премиум класса.

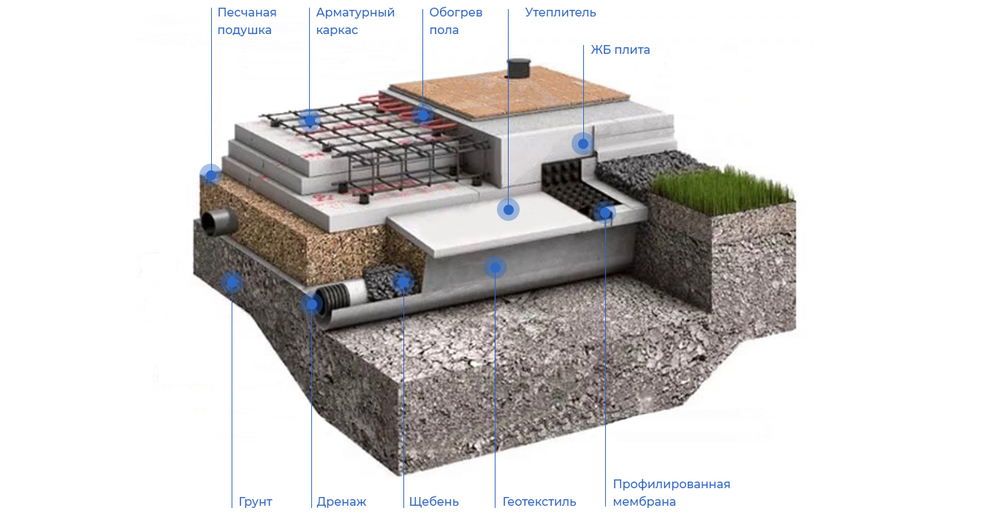

Утепленная шведская монолитная плита:

• теплый пол уже интегрирован в толщу фундамента – экономия на отоплении до 50%
• коммуникации уже заложены и надежно защищены от перепадов температур и влияния влаги
• без усадки
• без плесени и грибка

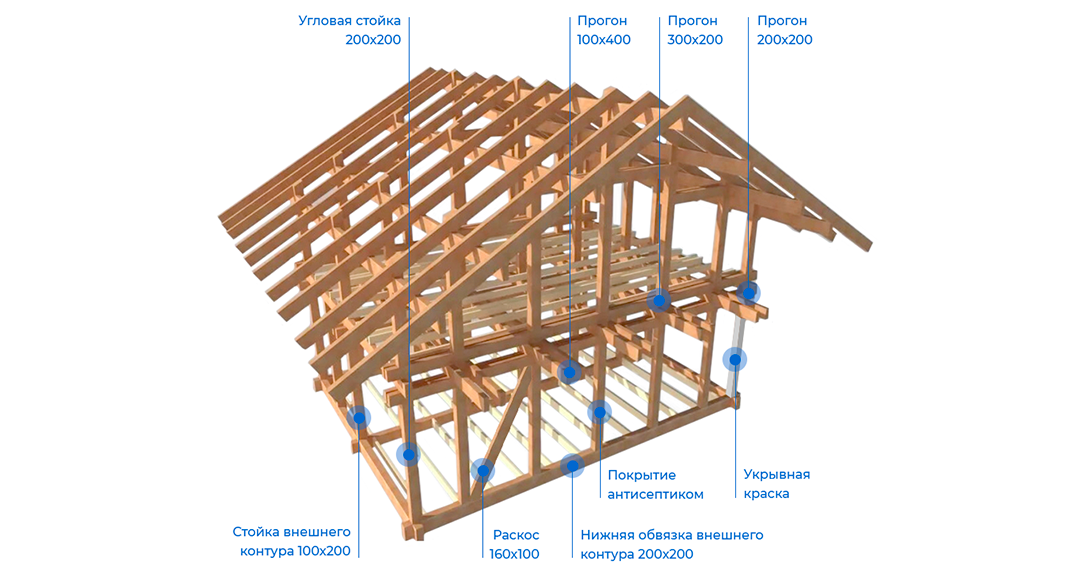

Из клееного бруса хвойных пород древесины:

• произведен на немецком оборудовании
• склейка меламиновой системой BASF – безопасно для здоровья
• обработка антисептиками и укрывной краской – защита древесины от разрушения

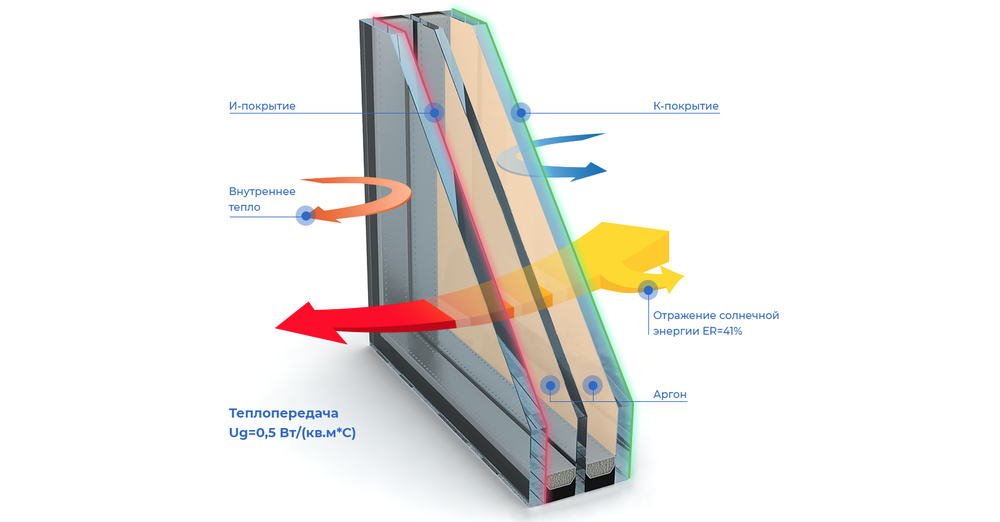

Английские двухкамерные энергосберегающие стеклопакеты:

• особая технология снижает теплопотери и экономит электроэнергию
• солнцезащитное покрытие не позволяет перегреваться помещению в жаркое время года
• ударопрочное закаленное стекло выдерживает даже выстрел

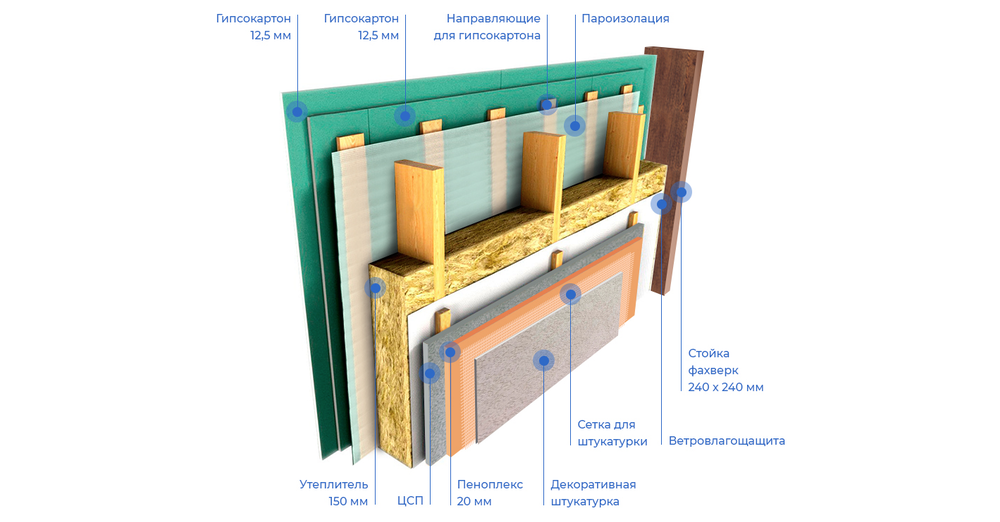

Устроены по типу пирога:

• пеноплекс — экологичный утеплитель с низким коэффициентом теплопроводности (20 мм пеноплекса равнозначно 37-сантиметровой кирпичной кладке), нулевым водопоглощением — высокопрочен и не дает усадки.
• ЦСП
• плитный утеплитель PIR – энергоэффективный, негорючий и экологичный утеплитель со сроком службы не менее 50 лет.
• ветро- и гидрозащитная пленка
• штукатурка и гипсокартон

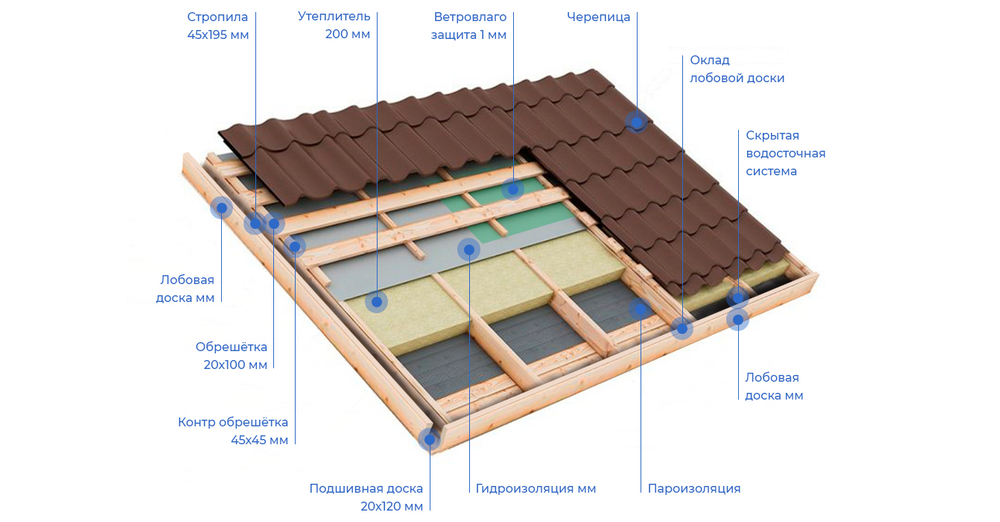

Черепичная крыша BRAAS:

• солидный внешний вид
• отлично переносит перепады температур
• имеет низкий уровень водопоглощения
• производится из устойчивых к возгоранию материалов

Особенности фахверковой технологии

Фахверк (нем. Fachwerk) — это каркас, возведенный из деревянных балок. Особенность технологии — деревянный, стоечно-балочный каркас дома ничем снаружи не зашивается и остаётся на виду. Пространство между стойками, укосинами и балками заполняется кирпичом, реже камнем или, как вариант, саманом — соломой, тростником или камышом, смешанными с глиной, который затем оштукатуривается.

Это придаёт дому архитектурную выразительность, узнаваемость и одновременно накладывает существенное ограничение на применение данной технологии в нашем суровом климате.

Дело в том, что каркас, сделанный из бруса большого сечения (например, 200х200 или 200х250 мм) является значительным мостиком холода. Помимо этого, между заполнителем и деревянными элементами конструкции («живым» материалом) могут появиться щели. Стену начнёт продувать ветром. Открытый каркас (древесина) из-за негативного воздействия атмосферных явлений (солнечных лучей, снега, дождя, частых переходов через «0») подвергается усиленному износу. Это приводит к необходимости регулярного ремонта и обновления фасада.

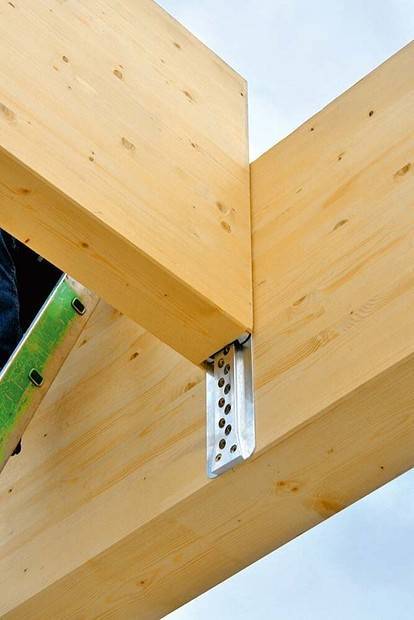

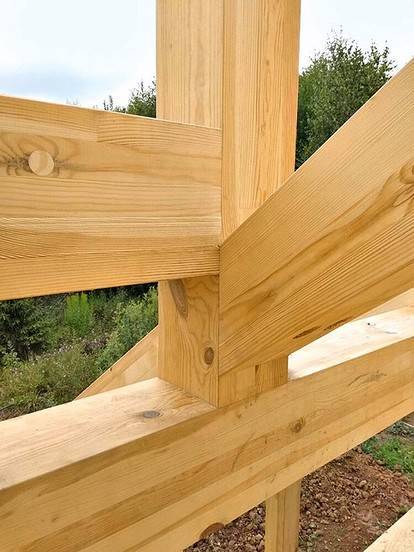

Кроме этого, сам фахверковый каркас собирается по технологии «шип-паз» на деревянные нагели и с применением разнообразных соединений — врубок, соединений вполдерева, полусковородней и т.д. Это требует хороших плотницких навыков и «набитой» руки.

Но все эти минусы уходят на второй план, когда видишь настоящий фахверковый дом. Причём, «честный», т.к. имитация фахверка, даже искусно выполненная, так и остаётся имитацией.

Главная ошибка застройщиков, пытающихся сымитировать фахверк — выбор нешироких досок для их раскладки на фасаде. В результате теряется монументальность сооружения, т.к. каркас в фахверке несёт основную нагрузку, соответственно, для него требуются мощные балки, укосины и стойки. Доски сечением 150/100х25 мм (часто используемые для имитации фахверка) выглядят, как обычные декоративные «нашлепки» на фасаде.

Вторая ошибка — погоня за идеальной геометрией раскладки и доведение поверхности досок «до блеска». В то время, если посмотреть на настоящий фахверк, то видно, что брус имеет неровности, естественные изгибы, дефекты, сучки, трещины, и т.д. Т.е. дерево «живое», а его естественная красота не «убита» излишней механической обработкой.

Всё это работает на аутентичность, и главное — раскладка при имитации должна вестись не как «красивее кажется» или «как придётся по душе», а строго в соответствии с канонами фахверка — где каждый элемент каркаса не просто так, а находится на своём месте.

Если и делать имитацию фахверка, то сначала нужно просмотреть не один десяток фотографий старых европейских фахверковых домов. Уловить суть элементов каркаса, понять, как они работают в единой системе, увязаны друг с другом, и затем попытаться повторить их на фасаде.

Настоящая красота фахверка заключается в функциональности каркаса, где нет места лишним деталям и вычурным украшательствам.

Фахверк: общее понятие и внешний вид

Знаменитые фахверковые дома являются визитной карточкой европейских городов с развитым средневековым строительством. Выразительная наружность таких домов – вертикальные столбы и наклонные балки из дерева с контрастным заполнением стен – ассоциируются прежде всего с улицами Германии, Австрии, Швейцарии. Вся Европа, от Британии до Польши, возводила фахверковые конструкции с X века, а своего расцвета стиль достиг в XVI-XVIII вв.

В переводе с немецкого Fachwerk означает «решетчатая конструкция», «каркас», «ферма» в контексте строительного конструктивного элемента. Некоторые считают, что существовал инженер Фахверк, который придумал отдельный стиль архитектуры и разработал технологию постройки фахверковых зданий, однако это не так. Название связано только с особой конструкцией строения, при которой основой выступают каркасы из деревянных брусьев толстого сечения, а стены заполнены природными материалами (камнем, кирпичом, глиной, а иногда даже строительным мусором).

Связь фахверковой архитектуры с новыми технологиями строительства

Можно назвать фахверковую архитектуру основой всего каркасного домостроения. Система из опор, поперечных балок и откосов полностью повторена в современном каркасном строительстве. Изменилась лишь их толщина — они стали тоньше. Считается, что технология канадская, но сами дома часто называют немецкими или финскими. И это более справедливо, поскольку в европейских странах каркасный способ постройки применялся ещё до открытия Америки и, соответственно, Канады.

В сегодняшних «каркасниках» невозможно узнать старинные европейские фасады, т. к

они получили важное дополнение, которого им так не хватало в прежние века. Это обшивка листовым материалом (OSB) и полная наружная защита благодаря технологичной отделке (сайдинг, панели ПВХ)

Конструктив и природа от этого только выиграли. Обшивка сплошным листом придала прочности, жёсткости и надёжности — отпала необходимость устанавливать мощные стойки и балки. OSB и наружная отделка теперь полностью защищают каркас от внешних воздействий — выветривания, промерзания и солнечного выгорания. Эта защита продлила срок службы материала каркаса. В результате выиграли все, а природа в первую очередь, т. к. расход материала (особенно целых стволов для стоек) сократился в несколько раз.

Фасады с видимыми элементами фахверка (каркаса) сегодня не более чем стилистическое решение дома. Разумеется, глинобитные стены остались в прошлом. Пазухи сегодня заполняют высокоэффективными минватой и эковатой, в моду входят стены с соломенным наполнителем.

Отделать такую пазуху стало так же просто, как и стену внутри дома благодаря современным фасадным шпатлёвкам. При этом сам каркас остался образцом надёжности, а стальные элементы упростили и ускорили его монтаж. Удачная конструкция служит нам и сегодня, т. к. её прочность обоснована требованиями 300-летней давности — выдерживать нагрузку от этажей плюс несколько дополнительных тонн от глиняной черепицы. В то же время открытые участки дерева имеют защиту от любой непогоды, если они покрыты защитным составом.

В целом остаётся добавить, что постройка фахверкового дома сегодня не сложнее, чем любого другого. Любой, кто задумал строительство собственного жилища или дачи, может осуществить мечту многих — жить в доме, который хотя бы снаружи выглядит как европейский. Во всяком случае, он абсолютно точно будет выделяться из привычного загородного пейзажа своей примечательной оригинальностью.

Запишитесь на консультацию с ведущим архитектором

44 года Владелец транспортной компании

Хромченко Дмитрий Сергеевич

Все-таки решились!Когда узнали, что ждем третьего ребенка, приняли решение строить загородный дом. Изначально хотели кирпичный. Стал подыскивать проекты и компании и неожиданно наткнулся на фахверк. Очень понравился внешний вид таких домов и большая площадь остекления — светло, красиво и современно. Но терзали сомнения. Удивлению не было предела, когда мне подробно объяснили и доказали с помощью тепловизора, что эти дома теплее, чем кирпичные. В общем, посмотрев пару готовых объектов все-таки решились. Живем в доме уже 2 года и очень довольны. Так что, если нравится фахверк — не сомневайтесь.

52 года Девелопер

Арифулин Антон Викторович

Идея построить поселок с домами фахверк появилась давно. Мы постоянно мониторим рынок и оцениваем спрос на разные типа строительства. В последнее время эта технология стала набирать популярность. Кроме того, появились компании с хорошим наработанным опытом в фахверковом домостроении, осталось только выбрать. После длительных переговоров с несколькими компаниями решили сделать “пробный шар”. Обратились в фахверкдом и заказали у них строительство 2х домов под ключ. Ребята отработали хорошо. Оперативно реагировали на все замечания, сроки выдержали. Сейчас планируем новый, более масштабный совместный проект объектов.

Особенности отделки

В первую очередь учитывают внешний облик фахверкового дома. Участки между смежными балками, расположенными под разным углом оформляют разными материалами.

Фасад дома в стиле фахверк

Для облицовки внешних стен выбирают строительные материалы с учетом климатических условий местности. Перегородки часто возводят из толстого и прочного стекла. Прозрачный фасад из стеклянных блоков обеспечивает хороший обзор, позволяет достичь полного единения с природой и наполняет внутреннее пространство воздухом.

Наружные стены также возводят из цсп, обладающих лучшими свойствами дерева и цемента, а также используют надежный кирпич. В данном случае предполагается обязательное армирование балок.

Чтобы повысить шумо-, теплоизоляцию, водостойкость и исключить появление плесени, ячейки внутри будущих стенок наполняют с помощью специального материала. Снаружи используют обшивку в виде фанерных плит. Благодаря такой технологии получается добиться комфортной, тихой и уютной атмосферы в коттедже.

Для глухих стен подойдет оштукатуривание. Подобное недорогое решение является очень популярным. Фасад, отделанный штукатуркой в комбинации с балками темного коричневого цвета представляет собой фирменный стиль проекта классического фахверкового дома.

На фото вариант внешней отделки в проекте одноэтажного дома в стиле фахверк.

Придать строению природности и натуральности можно за счет отделки деревом. Стилизованные деревянные доски, дополненные камнем и стеклом, позволят постройке гармонично слиться с окружающей средой.

Наиболее бюджетным вариантом является сайдинг, который подойдет для облицовки фасада дачного дома в стиле фахверк.

По-настоящему привлекательно будет смотреться экстерьер с резными угловыми стойками или фигурными балками.

На фото фахверковый коттедж с белым оштукатуренным фасадом.

Крыша фахверкового дома

В проекте немецкого дома фахверк присутствует двускатная крыша с покрытием из традиционных материалов в виде мягкой кровли, ондулина или имитации черепицы. Не желательно использование шифера, способствующего утяжелению конструкции.

Красивая скатная крыша со стропильной системой имеет широкие свесы, которые выполняют защитные свойства.

Несимметричная форма, накрывающая все жилое строение позволяет разнообразить экстерьер дома в стиле фахверк. За счет длинных свесов, перекрывающих боковые стенки, постройка смотрится очень стильно и эффектно.

Некоторую часть крыши иногда монтируют глухими панорамными окнами. Двускатная крыша в проекте коттеджа без потолочного перекрытия организует второй свет.

Достаточно недорогой и простой вариант представляет односкатная крыша с минимальным количеством стропильных элементов. Конструкция такого типа является удобной, равномерно распределяет силовую нагрузку и атмосферные осадки, поэтому отличается долгим сроком службы.

На фото проект двухэтажного дома фахверк с плоской крышей.

Почему строительство своего родового гнезда стоит доверить нам?

Строим фахверк 12 лет

За это время построили 257 домов и ни одного обращения по гарантии

Все строители имеют необходимое образование и опыт, проходят ежегодную аттестацию и работают по трудовому договору

За выявление недостатков во время строительства, наши специалисты получают дополнительные бонусы и премии, поэтому они заинтересованы в тщательной проверке объекта. А нам выгоднее устранить все недостатки до момента сдачи дома, чем переделывать и дорабатывать его после начала эксплуатации.

Окончательная стоимость вашего дома известна с самого начала, прописывается в договоре и изменению не подлежит

К каждому клиенту прикреплен персональный менеджер, готовый ответить на все ваши вопросы 7/24.

Наши архитекторы и дизайнеры готовы переработать любой из наших проектов под вас или создать индивидуальный, неповторимый дом согласно вашим предпочтением. Услуга оказывается БЕСПЛАТНО

Контроль за строительством

Вам не нужно тратить время на поездки на объект. Не реже 2 раз в месяц предоставляется полный отчет о проделанной работе с фото.

Оплата по договору разбивается на несколько частей, таким образом вы можете самостоятельно проконтролировать каждый этап и внести свои замечания.

По старым технологиям

Статья по теме

Без надзора. Кто ответит за разрушенные кирхи старого Кенигсберга

Середа много ездил по области и как каждый новичок в наших краях удивлялся, что замкам и фортам, ценность которых со временем только растет, здесь позволяют разрушаться. Поразили полуразвалившиеся фахверковые склады в центре поселка Железнодорожный.

Построенный Серодой дом выглядит так, будто строили его еще немцы. Фото: АиФ/ Станислав Ломакин

«Я с удовольствием поучаствовал бы в общественном проекте по реконструкции старины, – говорит Виктор. – И ведь есть, из чего восстанавливать. Купить материалы – не проблема. Стоит отъехать несколько километров от Калининграда, и пожалуйста: разбирают немецкий сарай, дом, а то и кирху. Тут же предлагают  кирпич. Но я с церковных строений ничего не беру. Недавно предлагали очень красивые витражи – отказался. За такие вещи можно потом поплатиться».

Какие загадки хранит бывшая резиденция тевтонцев в замке под Калининградом

Более редкие детали мастер находит на  интернет-аукционе. У старого материала – море преимуществ. Кирпич, сделанный немцами с соблюдением всех технологий, – почти вечный. Старые деревянные балки смотрятся благородно. Они не будут «усаживаться», их не будет «крутить», в стенах не появятся зазоры.

Статья по теме

Город-сад. Сохранит ли Калининград вековые деревья Восточной Пруссии

Старые европейские технологии строительства калининградец  осваивал по интернету, чему-то научился, разбирая довоенные сараи, которые покупал.

Себестоимость постройки из исторических материалов – примерно 20 тысяч рублей за «квадрат». На выполнение первого заказа у Виктора ушло больше полугода. Но заработать не получилось.

«Спасибо жене, что отнеслась к этому спокойно. Юля у меня умница. Сказала, что надо же было с чего-то начинать», – улыбается Виктор.

Удивительное дело, но после этого убыточного объекта бизнес Виктора, правда, уже в другом направлении, пошел в гору. А строительство «старинных» построек стало занятием для души.

Каркас с закладкой просветов ячеистыми блоками

Некоторые компании и энтузиасты из числа индивидуальных застройщиков пытаются возродить фахверк в рамках классической концепции, согласно которой дом должен быть недорогим, с паропроницаемыми стенами и не очень большой площадью остекления (около 1/7 от площади пола). При этом в качестве оптимального материала для заполнения рассматривается ячеистый блок.

Но на пути к цели приходится решить несколько задач. Первая — как предотвратить коробление деталей каркаса? Брус естественной влажности неизбежно ведёт даже в жёсткой конструкции, и в стенах появляются щели. Но главная трудность связана с недостаточной толщиной каркаса (приобрести брус сечением больше чем 200× 00 мм сложно), а значит, и блочного заполнения. Сопротивление теплопередаче такой стены будет вдвое ниже требуемого.

Одно из решений обеих проблем одновременно — использование для деталей каркаса не бруса, а пространственных ферм из досок сечением 200 × 38 мм, с заполнением пустот внутри фермы поли­уретановой пеной или иным вспененным пластиком. Толщина стены при этом может превышать 50 см, то есть ничто не мешает заложить просветы керамоблоками 38 GL и даже облицевать их декоративным кирпичом. Что касается герметизации стыков камня и каркаса, то здесь серьёзной проблемы нет: выручит обычная монтажная пена, расход которой можно уменьшить, если заполнять швы в процессе кладки.

В силу особенностей конструкции фахверковые дома не дают усадки, поэтому остекление можно начинать сразу после монтажа несущих конструкций, не боясь изменения геометрии проёмов. Для остекления мы используем английские мультифункциональные стеклопакеты. Глухие стены устроены по принципу пирога и включают два вида утеплителя. Основная система отопления в доме — тёплый пол, интегрированный в фундамент УШП (утеплённая шведская монолитная плита). При этом здание обязательно должно оборудоваться системой приточно-вытяжной вентиляции и кондиционирования. Благодаря такому комплексному подходу удаётся обеспечить комфортный микроклимат и в мороз, и в жаркую погоду. Риск запотевания стеклопакетов практически исключён. В зимний период затраты на отопление дома площадью 300-350 кв. м не превысят 3 тыс. руб. в месяц. Некоторые компании удешевляют строительство фахверковых домов, отказываясь от системы принудительной вентиляции, что приводит к значительным неудобствам в процессе эксплуатации здания и уменьшению срока его службы.

Как построить настоящий фахверковый дом в России

Простота фахверка (форм), не путать с технологией, может сыграть злую шутку с человеком, решившим его повторить. На первый взгляд кажется, что можно посмотреть картинки, купить брус, взяться за цепную пилу и приступить к работе. Подобный подход приведёт к плачевному результату.

Придётся потратить время и изучить ключевые элементы фахверкового дома и то, как они делаются. Показательный пример — работа asx_75.

Забегая вперёд, продемонстрируем фото того, что уже получилось у участника нашего портала (домик сейчас находится в процессе возведения крыши).

Теперь возвращаемся в 2016 год и переходим к описанию процесса возведения фахверка.

Чтобы возвести каркас, а потом заполнить его пеноблоками (это отход от классики фахверка, и почему asx_75 его выбрал, мы опишем несколько позже), пришлось постараться.

Интересна предыстория этого проекта. По словам пользователя, сначала возникла мысль построить на участке баню. Для этого он выбрал фахверковый каркас, т.к. посчитал, что возвести ровные стены из кирпича или блоков у него не получится. Первоначальная идея заключалась в следующем — ставится каркас, а пространство зашивается плитами ОСП с последующим утеплением и монтажом паро- и гидроизоляции.

Но в процессе возведения каркаса он так всем понравился, что на семейном совете решили строить «пряничный» домик размером 5х4 м, а под баню переделать старый кирпичный дом, стоящий на участке.

Далее — отпала идея зашивать пространство между ригелями OSB. Если и делать фахверк, то настоящий! В Европе фахверк (пространство) часто заполняют кирпичом, но это требует определённого мастерства и знания определённых секретов. Т.к. кирпич закладывается не просто так, а после специальной подготовки или его, или бруса. Не вдаваясь в подробности, скажем, что для этого делаются фигурные пазы.

Пеноблок достаточно легко обрабатывается, и asx_75 остановился на нём, тем более, что из этого материала далее будут выкладываться внутренние перегородки.

Размеры каркасных элементов

Чтобы рассчитать конструкцию каркаса из массива сосны, необходимо учитывать ряд правил:

• Максимальные размеры между трехметровыми стойками не должны превышать двух метров (сечение бруса составляет 150х150 мм), а также полутора метров при сечении бруса 150х100 или 200х75. Расстояние между стойками фахверка более двух метров делать недопустимо.
• Максимальный пролет стропил составляет один метр (спаренные стропила с вкладышем 150х50х150).
• Раскосы являют собой брусья с размерами сечения 150х50 мм и укладываются под каждую стропилу.
• Центральная колонна фахверка 150х150 мм ставится в центре помещения для усиления нижнего прогона на отметке +3,000.
• Обрешетка перекрытия выполняется из бруса 50х50 мм с расстоянием не более 270 мм.

Преимущества и недостатки фахверковой технологии

Фахверковый дом не подвержен усадке, отвечает современным архитектурным тенденциям и сравнительно быстро строится (если речь идёт о стенах с панельным или стеклянным заполнением). Но его стоимость обычно высока, 1 м 2 площади обходится как минимум в 35 тыс. руб. К тому же добиться хорошей теплоизоляции от фахверковых стен непросто, так как заполнение по толщине должно быть меньше, чем стойки каркаса. Правда, нередко элементы фахверка привносят в проекты домов из газобетона, кирпича или других материалов, остекляя один из фасадов или надстраивая коробку из блоков фахверковым этажом.

Элементы фахверка

Если вас интересует, из чего состоит конструкция фахверкового дома, предлагаем краткий ликбез по основным элементам.

• Цоколь – нижняя часть внешней стены сооружения, которая располагается на фундаменте.
• Нижняя обвязка – цельные горизонтальные балки, установленные на фундамент или цоколь по периметру здания.
• Колонна фахверка являет собой вертикальную стойку, не несущую основную нагрузку от перекрытий, а лишь укрепляющую стеновые ограждения в торцах пролетов. Колонны фахверка ставят на нижнюю обвязку с целью укрепления стен, связки горизонтальных конструкций между собой, усиления общей жесткости каркаса, противостояния динамическим нагрузкам и ветрам. Иногда колонны называют стойками фахверка.
• Междуэтажная обвязка – соединенные по периметру балки по принципу нижней обвязки, только между этажами. Это своеобразный базис для установки межэтажных перекрытий, чтобы каждый уровень дома превратился в отдельный прочный блок.
• Ригель фахверка – горизонтальная перемычка, обеспечивающая прочность каркасного дома. Несет и функциональное, и декоративное значение, поскольку эстетика фахверковых строений предполагает подчеркивание каркаса. Нижние ригельные балки располагаются между основными стойками и служат их основанием. Поперечные ригели гарантируют жесткость каркаса и служат базой для фиксации ячеек, пространство которых будет заполнено, а также поддерживают потолочные перекрытия. Когда дело доходит до формирования крыши, именно к ригелям фахверка прикрепляют стропила.
• Фронтон – треугольная верхняя часть фасада, ограниченная по бокам двускатной крышей – формируется из панелей, которые монтируются на торцевые стены верхнего этажа.
• Боковые стены состоят из стропильных ферм (конструкций из балок чердачного перекрытия и стропил).
• Раскосами фахверковой стены называют диагональные элементы, поставленные вертикально между подвязками, а подкосами – наклонные детали, расположенные в стенной плоскости, связывающие своими концами обвязку и стойку.
• Выделяют такие разновидности декоративно-конструктивных элементов фахверка, как андреевский крест, швабская женщина, ман и его разновидности – малый ман, полуман, угловой, вильдерман. Иногда используют резьбу для придания конструкции эстетичного вида.
