Дымоход для газового котла: особенности и требования к устройствам

Зачем утеплять трубу дымохода

Если труба дымохода для котла охлаждается на холоде, то и температура исходящих газов понижается – а значит, снижается тяга. Эту проблему можно решить, утеплив трубу. Как утеплять, зависит от материала, из которого сделан дымоход:

Кирпичные конструкции штукатурят, а если чердак не утеплен, то используют каменную или базальтовую вату с фольгой сверху;
Керамические дымоходы защищены от холода минватой и керамоблоками, металлические утепляют любыми негорючими материалами;
Сложнее всего с асбестовыми конструкциями – они могут взрываться, если перегреются, поэтому утеплять их надо грамотно и осторожно.

Металлический, керамический или коаксиальный дымоход?

В частном доме трубы дымоходов для котлов, работающих на газу, могут быть металлическими, керамическими либо коаксиальными. Предпочтительный тип материала для дымоотводящей трубы, который подойдет для использования с конкретным котлом, обычно указывается производителем в технической документации.

Устройство дымохода

Наиболее распространенный вариант — металлический дымоход, который выдерживает рабочую температуру в 800 градусов. Обычно трубы таких дымоходных конструкций производятся из нержавейки, также в качестве материала изготовления может использоваться черный металл, покрытый цинком.

В целом стандартная конструкция состоит из нескольких составляющих: внутренний слой дымохода изготавливается из нержавеющей стали, поверх нее идет слой жаростойкой базальтовой ваты и тонкий железный кожух. В числе плюсов дымоходов из металла — высокая стойкость к механическим повреждениям, а также повышенная надежность, универсальный презентабельный внешний вид.

Керамическая труба для дымохода

Несколько меньшим спросом у потребителей пользуется керамика, которая способна выдерживать до 1200 градусов. Конструкция также состоит из трех слоев: керамической составляющей, слоя утеплителя и твердой оболочки из керамзитобетона. Отличается дымоходы из данного материала простотой и надежностью, легкостью монтажа, а также высокой пожаробезопасностью.

Коаксиальный дымоход ценится за внешний презентабельный вид и достаточно высокие рабочие характеристики

В целом конструкция данного типа обладает несколько специфической формой, за счет чего имеет важное преимущество — на внутренних его стенках не образуется конденсат. Данное свойство очень важно для газового оборудования, поэтому при выборе подходящего материала следует рассмотреть вариант покупки именно коаксиального дымохода

Схема: устройство коаксиального дымоходаВнимание! Кирпичные трубы подходят для твердотопливного, а не для газового оборудования. Поэтому для газовых котлов кирпичный старый дымоход в обязательном порядке должен быть переоборудован путем вставки вкладыша, изготовленного из металла, с последующим утеплением.

Многофункциональное изделие: дымоход из нержавеющей стали

Какое бы топливо ни закладывали в отопительное оборудование, для выведения продуктов сгорания нужен хороший дымоход. Практичным вариантом канала, через который печь избавляется от дыма, считают трубу из нержавеющей стали.

Достоинства дымовой трубы из нержавейки

Дымоходы из нержавеющей стали получили одобрение владельцев печей благодаря таким преимуществам, как:

• длительная эксплуатация,
• безукоризненная прочность стенок,
• простота монтажа,
• безопасность и увеличенная прочность,
• приемлемая цена.

Дымовая труба из нержавеющей стали гораздо крепче своего кирпичного аналога. Если на металлической поверхности никак не отражаются резкие перепады температуры, то кирпич к ним особенно чувствителен и может раскрошиться.

Дымоход из нержавеющей стали обладает массой преимуществ, главным из которых является прочный корпус

Больше всего впечатляет стойкость дымохода из нержавеющей стали к сырости. Труба из этого металла остаётся невосприимчивой к коррозии независимо от степени влажности воздуха в помещении.

Дымоход из нержавеющей стали представляет собой конструкцию из отдельных модулей, отчего его без проблем можно ремонтировать путём замены испорченной детали на новую. Монтаж этого дымового канала выполняют, используя специальные отводы. С ними инженерные системы и сооружения архитектуры перестают быть преградами для установки трубы на отопительное оборудование.

Тройники и колена из нержавеющей стали упрощают работу по сборке дымового канала

Монтируя дымовой канал из нержавеющей стали, можно без особых хлопот направить его в какую угодно сторону. Эта операция не потребует перестановки печи или камина.

Дымоход из нержавеющей стали можно собирать из горизонтальных, вертикальных и криволинейных элементов

Круглая форма трубы из нержавеющей стали препятствует загрязнению внутренних стенок продуктами сгорания топлива. Отсюда следует, что дымоход из этого металла не требует частой прочистки.

Описание дымохода из нержавеющей стали

Дымовой канал из нержавеющего металла может быть укомплектован по-разному, поэтому целесообразно рассмотреть все виды обсуждаемой конструкции.

Виды труб из нержавейки

Чтобы оборудовать печь дымоходом из нержавеющего металла, потребуется делать выбор между тремя вариантами:

однослойное стальное изделие,

Самый простой дымоход состоит из нескольких одностенных труб

Гофрированная труба из нержавеющей стали имеет спиралевидные гибкие стенки

Сэндвич-труба из нержавеющей стали состоит из двух труб разного диаметра, между которыми помещается утеплитель

Толщина однослойных дымовых труб может составлять от 0,6 до 2 мм. Покупка изделия не ударит по карману, но надо иметь в виду, что применение таких изделий допустимо не во всех случаях.

От приобретения однослойной трубы из нержавейки придётся отказаться, если здание с печью не изолировано от холодного воздуха. Из-за различия температур внутри и вне помещения будет наблюдаться перерасход энергоносителя. А образование большого количества конденсата может значительно сократить срок службы оборудования.

Дымоход из однослойной нержавеющей стали требует тщательного утепления дома

О двухконтурной трубе из нержавеющей стали говорят как о самой надёжной конструкции. Сэндвич-система способна хорошо функционировать, будучи смонтированной как внутри дома, так и за его пределами. Это заслуга промежуточного слоя изделия — негорючего материала, удерживающего тепло. Им может быть обычная минеральная вата.

Сэндвич-труба отлично удерживает тепло и поэтому может быть смонтирована снаружи дома

Гофрированная нержавеющая труба

На гофрированную трубу рассчитывают, если нужно создать дымовой канал с криволинейными переходами. Изделие, сделанное из гофрированной нержавеющей стали, без проблем работает, даже нагреваясь до 900 градусов. Оно хорошо выводит газы, образующиеся в результате сжигания топлива, и поэтому пользуется большим спросом.

Гофрированную трубу берут, зная, что обычное стальное изделие не сможет обеспечить необходимый изгиб канала

Труба из нержавеющего металла с гофрированием активно применяется при установке отопительного оборудования, в том числе газовых котлов.

Гибкость гофры предоставляет уникальную возможность монтировать трубу в помещении с балками. Препятствием для проведения этого изделия через крышу не станут даже уклоны потолочных перекрытий.

Гофрированная труба из нержавеющей стали изгибается как угодно и поэтому становится незаменимой в целом ряде случаеы

Многофункциональное изделие: дымоход из нержавеющей стали Дымоходы из нержавеющей стали. Достоинства, виды и характеристики стального дымохода. Инструкция по монтажу своими руками.

Как проверить тягу?

Для проверки тяги в дымоходе газового котла можно пригласить специалистов, которые выполняют замеры посредством специального оборудования – анемометра. Также явным признаком плохой тяги является темно красный цвет пламени.

Также в ходе эксплуатации газового котла можно наблюдать эффект «обратной тяги», то есть все продукты горения, которые должны отводиться посредством дымохода на улицу, будут поступать в помещение. Основными причинами такого эффекта могут стать: неправильно сконструированный дымоход (например, недостаточная высота или диаметр дымоходной трубы), засор дымоходного канала, не герметичность дымоходной конструкции. Читайте о том, что такое коаксиальный дымоход на этой странице.

Частые ошибки и проблемы при установке

В процессе установки могут быть допущены ряд ошибок, в перечень которых чаще всего входят:

• Неверно подобранный размер трубы (ее высота и сечение);
• Недостаточное количество теплоизоляции при установке внешнего дымохода или в отверстии на чердаке;
• Нарушение норм пожарной безопасности;
• Отсутствие гильзования на трубе, которая отводит газ от котла и выводится в шахту кирпичного канала;
• Материалы, из которых изготовлены стальные дымоходы, не соответствуют нормативным требованиям (здесь необходимо учитывать толщину стенок, высокую температуру и сопротивление негативным факторам внешней среды).

Расчет сечения дымохода для газового котла

Для точного определения параметров системы, через которую удаляются продукты горения, производятся сложные вычисления. При этом учитываются форма и материал трубы, средние значения температуры снаружи и внутри, шершавость стенок и другое. Однако рассчитать сечение дымохода (F, м²) с достаточной для практических целей точностью можно с помощью формулы:

F = (K ∙ Q) / (4,19 ∙ √ˉ Н),

в которой:

• K – коэффициент от 0,02 до 0,03;
• Q – мощность котла в кВт, указанная в техпаспорте;
• Н – высота дымохода в метрах.

Полученный результат нужно проверить на соответствие СНИП 2.04.05-91 и при необходимости подкорректировать. В нормативном документе указано, что в зависимости от мощности внутреннее сечение дымохода круглой формы должно быть:

Мощность, кВт	Диаметр, мм
24	120
30	150
45	170
55	190
80	220
100	230

Для газовых котлов с прямоугольным дымоходом размер выбирается:

Мощность, кВт	Сечение, мм
меньше 3,5	140×140
3,5 — 5,2	140×200
5,2 — 7,3	140×270

Возможна установка труб квадратной формы, если их параметры соответствуют требованиям, но следует учитывать, что им свойственно накапливать сажу. Поэтому такие изделия придется чаще чистить, иначе уменьшение отверстия негативно отразится на работе системы. Если к дымоходу предполагается присоединить два котла, сечение рассчитывается по их суммарной максимальной мощности.

Как подобрать диаметр трубы дымохода

Начальная труба, которая стыкуется с отопительным прибором, должна иметь диаметр, равный или почти равный сечению патрубка печи, котла или камина.

Нет смысла пытаться посадить значительно больший диаметр на меньший. Да, производятся специальные переходники, но есть ли смысл переплачивать за них, если можно смонтировать подходящую трубу?

Итак, если у вас куплен отопительный прибор, то просто смотрим в паспорт, либо замеряем сами диаметр патрубка. Если прибора нет, то этот момент можно уточнить непосредственно в магазине.

Или же, можно получить сечение дымохода расчетным путем.

Для отопительных приборов, работающих на газу, на каждый кВт мощности должно приходится минимум 5 см сечения. Для твердотопливных агрегатов — минимум 8 см соответственно.

На практике это означает следующее:

Для здания площадью 300 квадратов потребуется мощность 30 кВт (1 кВт на 10 м²). Тогда минимальное сечение дымохода для газового котла составит 140 мм (площадь 150 см²), для дровяной печи — 180 мм (площадь 240 см²).

Правила и нормы установки котла

Газовое отопительное оборудование устанавливается в соответствии с разработанными и утвержденными технологиями, обеспечивающими безопасность его эксплуатации.

1. Вопрос о том, как установить настенный котел, начинается с подготовки для него помещения. Помещение обязано соответствовать некоторым требованиям: котельная может быть расположена в любом месте дома, кроме ванной комнаты, жилых комнат и санузла. Однако при установке настенных узлов это требование может быть смягчено в зависимости от типа котла. Объем помещения — от четырех кв.м., высота потолка — от двух метров. Ширина дверного проема — не менее 800 мм. Также в помещении должно быть предусмотрено естественное освещение котла через окно. При этом, размер окна должен соответствовать 0,3 м.кв. на каждые 10 м.кв. помещения.
2. Правила установки настенного газового котла регламентируют поступление определенного объема свежего воздуха с помощью приточной вентиляции к месту использования котла. Недостаточное количество поступающего воздуха может быть связано с накопление в помещении опасного для здоровья и жизни вещества.
3. Установка настенного газового котла: нормативы при его размещении таковы, что от стены до поверхности котла должно быть более 10 см. В случае, если это расстояние меньше положенного, стена должны быть защищена огнестойким покрытием.
4. Газопроводные трубы могут быть металлическими, но не пластиковыми.
5. Дымоходное отверстие должно соответствовать мощностным возможностям котла. При этом его высота должна быть не менее 5 м при условии, что дымоход устанавливается выше конька на крыше доме. При установке дымохода, он может иметь не более трех изгибов.
6. При организации системы электроснабжения необходимо предусмотреть наличие автомата с токовой защитой и с тепловой защитой.
7. В комнате, где будет стоять котел, должен быть размещен датчик газа, увязанный с реле. В случае утечки газа датчик должен подать сигнал реле на блокирование поступления газа. Кроме того, должна сработать звуковая сигнализация.
8. Установка настенного газового котла, нормативы при его запуске обязывают обеспечить устройство счетчиком газа.
9. Если рядом с котлом присутствуют другие газовые приборы, то расстояние между приборами устанавливается на отметке не менее 20 сантиметров.
10. При установке настенного котла, требования затрагивают даже предмет полноценной комплектности оборудования. Комплектация котла должна соответствовать нормативам и содержат: руководство, крепления, шаблон из бумаги для установки, особые ключи и крепеж.
11. Высота установки настенного котла — 80 см — 160 см от поверхности пола.

Если все эти требования соблюдены, то можно не сомневаться в надежности и пожаробезопасности системы газового отопления. Следует иметь в виде, что регулярно система отопления должна проходить техническое обслуживание силами сотрудников городской газовой службы.

Назначение и устройство дымохода

Вне зависимости от типа отопления и особенностей конструкции дымохода он выполняет 3 важные функции:

• Он обеспечивает приток кислорода в систему для нормального горения газа с образованием углекислого газа (при недостатке воздуха образуется опасный угарный газ).
• Выводит все продукты горения:
• сажу;
• угарный газ;
• углекислый газ.
• Отводит конденсат – поскольку одним из продуктов горения является вода, нужно обязательно предусмотреть условия для ее удаления из системы, иначе материал труб со временем будет повреждаться, а тяга – ухудшаться.

Конструктивно дымоход может быть выполнен из традиционной кирпичной шахты или труб, вмонтированных в шахту либо идущих вдоль внешней стены дома. Материал трубы подбирается индивидуально, и в каждом случае есть свои преимущества и недостатки (подробнее – в соответствующем разделе).

Дымоход представляет собой систему газоотведения и подачи кислорода, состоящую из нескольких конструктивных элементов:

1. Отвод – угловая труба (под прямым углом), которая соединяется с котлом с помощью переходника.
2. Труба с заслонкой – ближайший к котлу элемент дымохода, который обязательно содержит заслонку: она не только регулирует приток воздуха в систему, но и перекрывает доступ осадков и ветра с улицы во время, когда котлом не пользуются.
3. Тройник – важный элемент, в который впадает труба с заслонкой. Он дает воздуху подниматься вверх, а конденсату (по сути – водяным парам) – охлаждаться и стекать вниз в специальную емкость, для которой заранее учитывается место.
4. Все остальные элементы представлены элементами трубы, которая фиксируется к поверхности шахты или стены дома с помощью кронштейнов и бандажа.
5. Верхняя, т.е. видимая часть трубы – оголовок с грибком в виде конуса, который препятствует попаданию осадков в систему.

Более подробно все конструктивные элементы и детали представлены на схеме (приведены также стандартные параметры).

Чтобы обеспечить наибольшую эффективность работы всей системы, нужно создать необходимые условия для хорошей тяги:

1. Правильно сконструировать конденсатосборник, чтобы влага не скапливалась в верхних частях трубы. Для этого прежде всего необходимо, чтобы диаметр тройника, в который входит отвод от котла, была достаточно большой: в 1,5 раза больше среднего диаметра всей конструкции.
2. Достаточный диаметр всего дымохода (он соответствует диаметру патрубка, выходящего от самого газового котла).
3. Регулярная чистка от сажи (подробнее – в соответствующем разделе).

Монтаж дымохода для газового котла

Монтаж устройства дымоходной системы осуществляется таким образом:

Вначале необходимо сделать точную разметку прохода трубы через кровлю и перекрытие

В этом случае важно не допустить ошибку.
Затем по этим разметкам делают отверстия.

Осуществляют монтаж адаптера для перехода, соединяющегося с расположенным на котле патрубком.
После этого присоединяют тройник, у которого есть отделение для сбора влаги, и при помощи специального кронштейна закрепляют его.
Осуществляют стыковку следующего участка дымоходной системы, при необходимости используя «колено».
При прохождении трубы через перекрытие обязательно нужно иметь специальный проходной патрубок.
На трубу надевают металлический лист, в котором заранее делают отверстие размером чуть больше диаметра трубы. Лист закрепляют к перекрытию.
Чтобы усилить стыки, необходимо применять хомуты, которые стягиваются болтами или проволокой.
Сам дымоход крепят настенными хомутами и кронштейнами.
Последним штрихом является установка на конструкцию специального конусообразного наконечника, после чего выполняют изоляцию дымоходной системы.

Пошаговая инструкция по сооружению дымоотводящей системы

Варианты расположения дымохода для газового котлаКак установить сэндвич дымоход

Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.

Вне здания

Схема установки газового дымоходаРасположение дымохода для газового котла

Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.

Элементы для подключения газового котла к дымоходуПодключение газового котла к дымоходу

Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.

Проем в стене

Третий шаг. Выводим дымоотводящую трубу из помещения.

Вывод трубы через проем

Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.

Как самим сделать накладные пластины

Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку

Сэндвич тройникЗаглушка для ревизииПодключение тройника с ревизиейПодключение тройника с ревизией (кронштейн и хомут)

Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.

Сборка дымохода газового котла

Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.

Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.

Внутри дома

Внутри дома

Начинаем с подготовки:

• намечаем в перекрытиях и крыше отверстия для трубы;
• сверив метки с габаритами патрубка, делаем проем для дымохода.

Далее занимаемся непосредственно монтажом дымохода.

Первый шаг. Подключаем переходной адаптер к патрубку агрегата.

Второй шаг. Устанавливаем тройник и ревизию.

Третий шаг. Начинаем наращивать дымоход.

Монтаж и установка дымохода своими руками

При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.

Стыковка

Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.

Схема обустройства отверстия в перекрытииПотолочно-проходное устройствоУстройство короба потолочно-проходного устройстваУстройство дна короба потолочно-проходного устройстваУстановка потолочно-проходного устройстваВыход трубы дымохода через потолочно-проходное устройство

Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.

Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).

Крепление дымохода кронштейномКровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)Кровельный проходникМонтаж и установка дымохода своими рукамиГрибок дефлектор

Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.

Схема сборки вытяжки для газового котлаЭлементы дымохода

Изоляция дымоотводящей конструкции

Изоляция дымоотводящей конструкции

В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.

В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.

Схема подключения котлаКотел газовый напольный

Удачной работы!

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

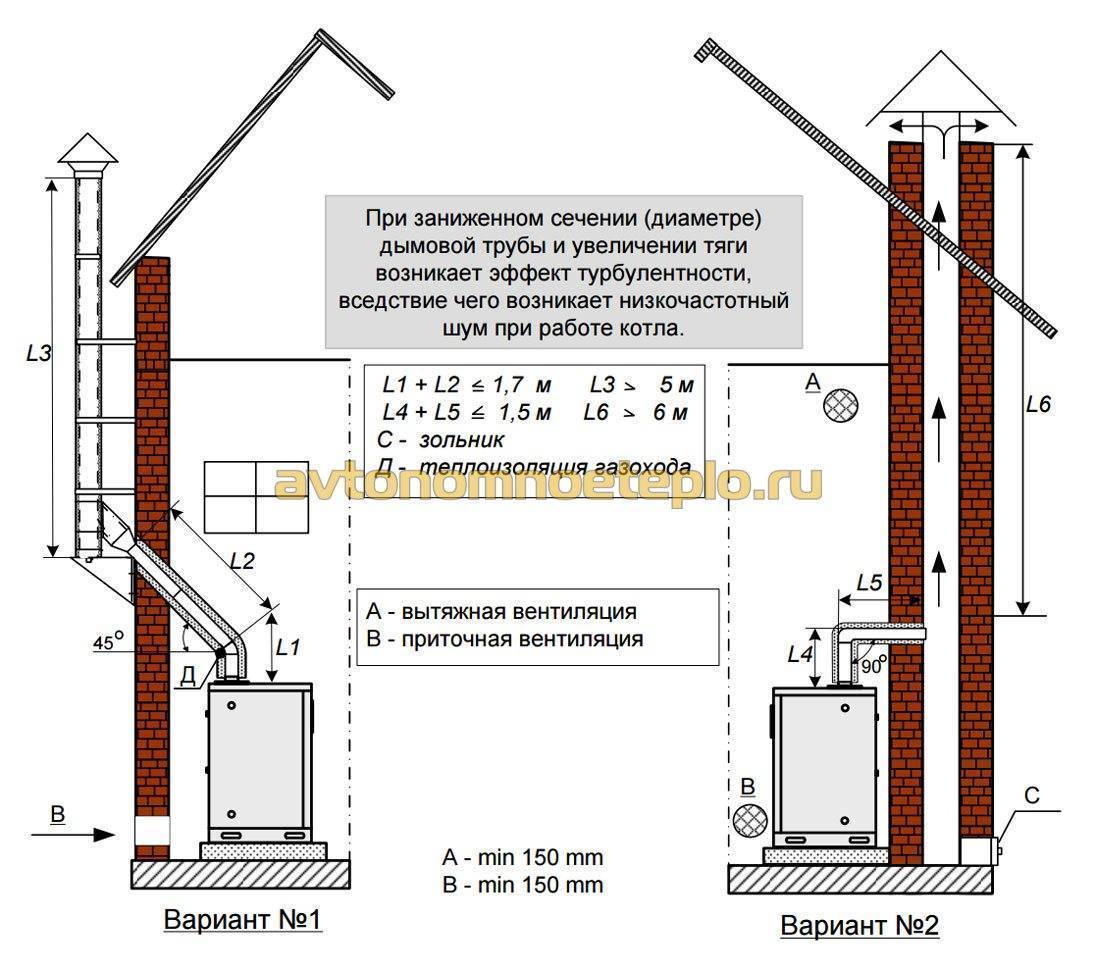

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

• при установке на плоской крыше расстояние не должно быть меньше 500 мм;
• в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
• если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

• направление с поворотом в 90 или 45 градусов;
• вертикальное направление;
• горизонтальное направление;
• направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

• расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
• расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
• разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
• расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

• возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
• расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
• высота идеального дымохода имеет высоту не меньше 5 метров.

Заключение

Устройство дымоходных труб — ответственный процесс. При ошибках в монтаже возможен выход системы из строя, нанесение серьезного вреда здоровью и даже угроза жизни человека. Также при несоблюдении требований и нормативов потребуется более частая чистка трубы, поскольку на ее стенках в большом количестве будет оседать зола.

Подключенный газовый котел

Поэтому к процессу монтажа, особенно если речь идет о сложной системе дымохода, рекомендуется привлечь квалифицированных специалистов, которые составят отдельный проект, а также проведут все необходимые расчеты, обеспечат бесперебойное функционирование газового оборудования.

Конструкции котлов и вывод дымовой трубы

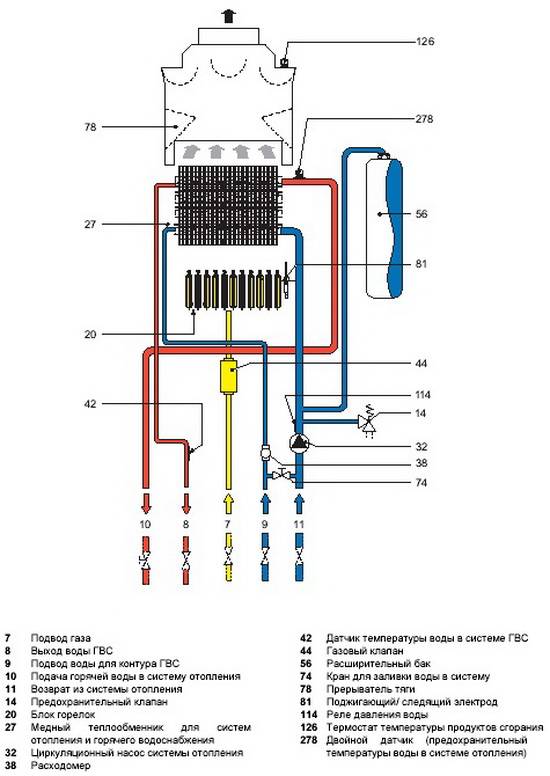

Конструктивно газовый котёл представляет собой устройство, состоящее из газовой горелки, к которой через форсунки поступает газ, и теплообменника, который нагревается за счёт энергии, получаемой во время сгорания газа. Газовая горелка располагается в топочной камере. Движение тепла происходит при помощи циркулярного насоса.

Помимо этого, современные типы газовых котлов оснащаются различными модулями самодиагностики и автоматики, позволяющими использовать оборудование в автономном режиме

При выборе дымохода обращайте внимание на тип камеры сгорания котла. Именно от её конструкции будет зависеть способ забора воздуха, необходимого для сгорания газа, а вследствие этого и оптимальный тип дымохода

Для разных типов камеры сгорания подходят разные типы дымоходов

Камера сгорания у газовых котлов бывает двух типов:

• открытая — обеспечивает естественную тягу. Забор воздуха происходит из помещения, в котором установлено отопительное оборудование. Отвод продуктов горения осуществляется посредством естественной тяги при помощи дымовой трубы с выходом через кровлю;
• закрытая — обеспечивает принудительную тягу. Забор воздуха для горения топлива происходит с улицы. В редких случаях воздух может забираться из специального помещения, оборудованного приточной вентиляцией. Для одновременного отвода топочных газов и забора свежего воздуха используется дымоход коаксиального типа, который выводится наружу через ближайшую несущую стену.

Зная тип топочной камеры, можно без особого труда подобрать или изготовить подходящий по конструкции дымоход. В первом случае, когда котёл оборудован открытой камерой сгорания, используется обычный тонкостенный или утеплённый дымоход.

Для котлов с закрытой камерой сгорания используется коаксиальный дымоход, который представляет собой конструкцию, состоящую из труб разного диаметра. Труба с меньшим сечением закрепляется внутри трубы большего диаметра посредством специальных стоек. По внутреннему каналу происходит отвод углекислого газа и других продуктов горения, а через промежуток между внешней и внутренней трубой свежий воздух поступает в закрытую топочную камеру.

Способы устройства дымовых труб

По способу устройства дымовые трубы подразделяются на:

• внутренние — дымоходы, выполненные из металла, кирпича или керамики. Представляют собой как одностенную, так и утеплённую двухстенную конструкцию. Располагаются вертикально вверх. Возможно присутствие нескольких колен со смещением на 30о;
• наружные — коаксиальные или сэндвич-дымоходы. Располагаются также вертикально вверх, но дымовая труба выводится наружу через несущую стену горизонтально. После вывода трубы устанавливается поворотное колено на 90о и опорные кронштейны, позволяющие провести монтаж в нужном направлении.

Дымоход может выводиться на улицу через стену в непосредственной близости от котла или традиционным способом через крышу

При выборе способа устройства дымохода следует учитывать размеры здания, в котором находится оборудование. Для небольших построек целесообразней использовать внешние дымоходы, так как они позволяют вывести дымовую трубу за пределы помещения.

В остальных случаях следует отталкиваться от личных возможностей. Если позволяет пространство и есть возможность выполнить качественную изоляцию в местах прохода трубы через перекрытия, то внутренний дымоход будет лучшим решением. Особенно если конструкция будет обложена кирпичом или защищена керамическим коробом.
