Монтаж электрического (кабельного) теплого пола своими руками

Простой расчёт мощности для выбора кабеля теплого пола

Проектная мощность кабельного ТП зависит, в первую очередь, от интенсивности его эксплуатации и способа использования – как основного средства отопления или в качестве системы повышения комфорта. Установка тёплого пола осуществляется не на всей площади помещения, при этом определяя зоны отопления, необходимо учитывать следующие факторы:

  1. Кабель не монтируется под стационарной мебелью: диванами, шкафами, тумбами и т.п. Во-первых, это бесполезная трата материалов и электроэнергии. Во-вторых, возникающие локальные перегревы негативно сказываются как на предметах интерьера, так и на функционирование самих нагревательных элементов.
  2. Укладка теплых полов осуществляется с соблюдением параметров минимальных отступов кабеля:
  • от плинтуса – 5 см;
  • внешней стены – 20-30 см (при хорошем утеплении можно уменьшить до 5-10 см);
  • от внутреннего простенка и стационарной мебели – 10-15 см;
  • от радиатора отопления – 20-25 см.

Основная система отопления

Рабочие проводники ТП должны быть расположены не менее чем на 80% площади помещения. При этом проектируемая удельная мощность должна составлять 180-220 Вт/м2. В случае если помещение находится не на первом этаже, внешние стены хорошо утеплены, а окна имеют многокамерный профиль и энергосберегающие стеклопакеты, допускается снижение общей мощности нагревательных элементов до 150-180 Вт/м2.

Шаг кабеля электрического теплого пола рассчитывается по следующей формуле:

Шк=(100×S)/L, (1)

, где Шк — шаг размещения кабеля, в см; S – квадратура обогреваемого участка помещения, в м2; L — длина кабеля, в м.

В свою очередь, подбор длины кабеля осуществляется в зависимости от мощности конкретной марки. Например, если в помещении площадью 10 м2 планируется укладка электрического тёплого пола в качестве основного средства обогрева, то суммарная мощность отопителя должна составлять 1600 Вт (ориентируемся на усредненные показатели нормативов – 200 Вт/м2 и 80% от общей квадратуры). Берем кабель Nexans MILLICABLE FLEX с линейной удельной мощностью 10 Вт/м. Следовательно, для рабочего отопления необходимо 160 м подобного электротехнического изделия. Представляя полученные данные в формулу 1, получаем:

Шк=(100х8)160=5 см.

Это и будет шаг, с которым необходимо укладывать кабель, чтобы получить напольное покрытие, способное самостоятельно отапливать помещение.

Укладка электрического теплого пола в стяжку

Схема укладки кабеля теплого пола в стяжку.

Монтаж теплого пола в стяжку осуществляется в несколько этапов:

  • Укладка теплоизоляции на основание.
  • Заливка теплоизоляции первым слоем стяжки толщиной 1-2 см.
  • Укладка греющего кабеля петлями и монтаж терморегулятора с датчиком для управления теплым полом.
  • Проверка на отсутствие повреждений и работоспособность системы.
  • Заливка верхнего слоя стяжки толщиной 3-5 см.

Для крепления кабеля к стяжке используется металлическая монтажная лента.

Кабель крепится к ленте в местах загибов петель, то есть по краям обогреваемой площади, без резких загибов и натяжений.

Между краями отрезки монтажной ленты укладываются с шагом 0,5 метра.

Укладку делают таким способом, чтобы установочный кабель находился недалеко от распределительной коробки.

После укладки кабеля на пол, производится проверка его сопротивления, результаты которой заносятся в гарантийный талон.

По сопротивлению определяется целостность изоляции кабеля.

Параметры сопротивления, при которых кабель считается исправным, указаны в руководстве по эксплуатации.

Также необходимо установить терморегулятор с датчиком температуры. Делается это по следующему алгоритму:

Установка терморегулятора и подключения кабеля

Подключение терморегулятора электрического теплого пола

  • В стене делаются ниши для установки распределительной коробки и терморегулятора плюс штробы для укладки датчика температуры и  установочного кабеля.
  • Для установки датчика температуры в штробу укладывается специальная гофрированная трубка, один конец которой глушится, а другой подводится к терморегулятору. Трубка должна отходить от стены на расстояние не менее 60 см, кроме того она должна быть уложена между петлями кабеля. Это нужно для корректной работы датчика температуры. Радиус загиба гофрированной трубки должен быть таким, чтобы можно было без проблем извлечь из нее датчик в случае его поломки.
  • После всех этих манипуляций, штроба вместе с трубкой заливается стяжкой.
  • Установочный кабель подключается к сети через терморегулятор. Схема подключения указана в паспорте. Штробу также нужно замазывать.

Заливаем стяжку и укладываем финишное покрытие


Заливаем стяжку Стяжку лучше всего делать из специальной готовой смеси. На упаковке такого состава будет указано, что он разработан специально для применения в комплексе с теплым полом. Смесь готовьте по инструкции. Достаточная толщина слоя – 40-50 мм.


Примерная таблица расчета мощности и длины нагревательного кабеля

Равномерно распределяйте смесь по поверхности при помощи шпателя. Следите, чтобы под телом кабеля не было воздушным карманов. Из-за них качество обогрева будет заметно ухудшаться. Дайте стяжке полностью высохнуть.

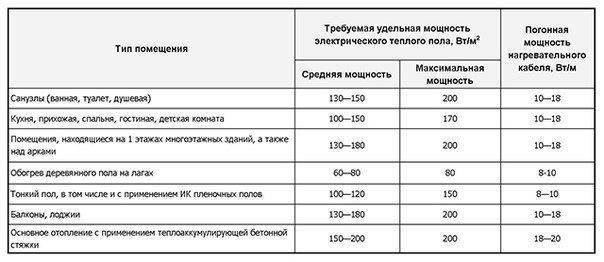

Сводная таблица требований к удельной и погонной мощности в зависимости от назначения помещения и вида отопления

Финишное покрытие укладываем в соответствии с технологией монтажа выбранного материала. Чаще всего поверх теплого пола укладывают плитку и ламинат. Также можно класть паркет и даже линолеум. При желании можете использовать и другое покрытие. Ориентируйтесь на свои предпочтения, интерьер помещения и доступный бюджет.

Ориентировочные значения энергии, которую должен излучать обогреваемый пол в бытовых помещениях

Удачной работы!

Процесс монтажа теплого пола

Итак, переходим непосредственно к самому монтажному процессу. Будем считать, что основание в помещении – это бетонная плита перекрытия. Поэтому в первую очередь осматриваем ее на предмет наличия различного рода дефектов. Это могут быть трещины, выбоины, сколы и т.д. Самый простой способ от них всех избавиться – залить стяжку.

Подгонка под размер помещения

Необходимо выждать время, чтобы стяжка хорошо просохла. Сколько на этой потребуется дней, написано в инструкции на бумажном мешке. После чего поверх стяжки укладывается подложка под теплый пол. На современном рынке этот материал представлен огромным разнообразием. Здесь и различные цены, и различные материалы

Рекомендуем обратить внимание на подложку, изготовленную из вспененных полимеров с верхним фольгированным слоем

  • Во-первых, это рулонный материал с небольшой толщиной, но с прекрасными техническими характеристиками. Он не сильно будет влиять на высоту потолков.
  • Во-вторых, полимерный материал будет выполнять сразу две функции: изоляции пола от влажности и его утепление.
  • В-третьих, отражающий слой будет перенаправлять поток тепловой энергии в сторону помещения. Вот почему подложку укладывают фольгированным слоем вверх.

Обратите внимание, что утеплением пола можно пренебречь, если снизу под комнатой, где производится монтаж теплого пола, расположена другая комната, утепленная и обогреваемая. Но пароизоляцию вам провести все равно советуем. Для этого можете использовать обычную полиэтиленовую пленку толщиною не меньше 0,2 мм

Для этого можете использовать обычную полиэтиленовую пленку толщиною не меньше 0,2 мм.

Схема укладки кабеля

Следующий этап – это монтаж самого теплого пола. Если вами был выбран вариант с матами, то как таковой схемы укладки нет. Просто маты подрезаются под свободную площадь помещения, куда и укладываются, соединяясь между собой. Ну, примерно так, как показано на рисунке снизу.

Уложенные маты теплого пола

Если используется отдельный нагревательный кабель, то вариаций на тему схемы укладки огромное количество. Им можно заполнять свободную площадь, как вам пожелается. Конечно, надо будет учитывать момент экономии самого материала, поэтому придется продумать схему так, чтобы это отразилось на экономии, но не отразилось на эффективности обогрева комнаты.

Окончание монтажного процесса

Теперь вам необходимо ознакомиться со схемой подключения электрического теплого пола. По сути, она у всех видов электрических теплых полов одинаковая. Есть небольшие различия, но о них чуть ниже. Хотелось бы сказать, что все-таки сердце данного вида отопительной системы является не сам нагревательный элемент. Скорее всего, это терморегулятор. Именно от этого прибора зависит, как работает отопительная система, насколько эффективно и экономично.

Посмотрите на рисунок снизу, и вы сразу поймете, как надо подключать теплый пол. К установленному на стене термостату подходят шесть проводов попарно. Производится три подключения.

  1. От сети переменного тока идут два провода.
  2. От нагревательного кабеля два провода.
  3. От температурного датчика два провода.

В некоторых терморегулятора датчик установлен, как неотъемлемая часть прибора, и размещается в корпусе термостата. Он контролирует температуру воздуха в помещении. Это те самые отличия, о которых упоминалось выше.

Схема подключения

Итак, кабель подключен, теперь его необходимо проверить на корректность работы. Включаете систему отопления и проверяете, как она работает, греют ли все участки, правильно ли работают термостат и термодатчик, хорошо ли они связаны между собой, правильно ли ведется отслеживание температуры и ее регуляция. Если тестирование теплого пола вас полностью удовлетворяет, можно переходить к следующему этапу.

Как уже было сказано выше, остается залить всю конструкцию электрического теплого пола стяжкой. Но это не единственный способ подготовки основания под напольное покрытие. К примеру, по проекту в вашем доме должны быть установлены деревянные полы. Что делать в этом случае?

Во-первых, меняется вся технология, потому что дощатый пол можно уложить только на лаги. Поэтому после того как будут закончены этапы, связанные с установкой гидро- и теплоизоляции, необходимо на полу установить систему лаг. А вот уже между ними укладывать нагревательный элемент. И, как окончательный этап, сборка дощатого пола по лагам.

И последнее в этой статье. Как говориться, лучше один раз увидеть, поэтому на этой странице сайта мы разместили видео – монтаж электрического теплого пола своими руками.

Не забудьте оценить статью:

Почему инфракрасная плёнка — спорный вариант?

Плёночные системы отопления предназначены для монтажа «сухим» методом под ламинат, линолеум, ковролин. Заливать сверху стяжку или наносить плиточный клей — значит вывести со временем из строя эту отопительную систему. Щелочная среда растворов агрессивно воздействует на плёнку. В итоге это приведёт к замыканию оголившихся нагревательных элементов. Более того, бетонная стяжка не прилипает к плёнке, поэтому кафель получается «плавающий», что со временем приведёт к его растрескиванию.

Бетонная стяжка тоже разрушится, так как плёнка не даст нормально сцепится ей с черновым полом. Последствий трудно избежать, даже если получится аккуратно, не повредив плёнку, сделать технологические отверстия.

Если есть сильное желание инфракрасную плёнку постелить под кафель, можно попробовать соорудить вспомогательный «сэндвич»: разделить плёнку и клеевой раствор гидроизоляционным слоем и твёрдым покрытием (например, ДВП). Кроме дополнительных затрат на монтаж, здесь есть ещё один минус — необходимо будет выбирать пленку с повышенной номинальной мощностью. Это повлечёт повышенный расход электроэнергии во время эксплуатации.

Самостоятельный монтаж инфракрасного пола

Технология монтажа этого вида обогрева наиболее простая, однако имеется ряд нюансов, о которых нужно знать перед тем, как монтировать систему самостоятельно. Соблюдение инструкции поможет избежать ненужных расходов времени  и средств. Для простоты расчетов опишем процесс монтажа теплого пола в помещении длиной 4 м и шириной 3 м.

Планировка укладки

Именно на этом этапе допускается больше всего ошибок, которые усложняют дальнейшую работу

На что определить внимание? В первую очередь на то, где будет находиться регулятор температуры. Тут важна взаимосвязь: терморегулятор крепится на ту стену, возле которой будут подключаться маты к электросети, а сами маты должны быть уложены таким образом, чтобы было как можно меньше стыков между ними

Планировка усложняется тем, что нельзя превышать максимальную длину листа пленочного пола. В случае с нашим помещением рационально будет использовать рулоны шириной 1 метр. При этом укладывать их нужно вдоль стены с длиной 4 метра (максимальная длина листа при ширине 1 метр как раз равна четырем метрам). Терморегулятор будет находиться на стене трехметровой ширины.

После планировки последовательность действий будет следующей:

Сделать в утеплителе углубление для сенсорного датчика. Оптимально место для него – как можно ближе к термостату.

Расстелить маты, согласно планировке, избегая перехлестов и больших зазоров. Если требуется материал разрезать, то делать это в свободных от темного напыления местах и не повреждать жилы. Скрепить листы между собой, используя обычный малярный скотч.

На стороне, противоположной от точки подключения, заизолировать края материала с помощью битумной изоляции. Чтобы изолированное место не топорщилось, его следует утопить в утеплитель. Сверху закрепить малярным скотчем, это предаст конструкции дополнительную защиту. Используя скотч прикрепить пленку по периметру к теплоизоляции.

К месту для подключения прикрепить зажимы, которые идут в комплекте. Делается это следующим образом: нижнюю часть зажима просунуть между пленкой и жилой, верхнюю плотно прижать, чтобы пробить пленку, но не повредить жилу. Заизолировать зажимы, используя битумную изоляцию.

Подключить кабель сенсорного датчика к соответствующей клемме на терморегуляторе. Подключить маты, согласно прилагаемой инструкции.

Подключить терморегулятор к электрической цепи. Мощность устройства рассчитывается следующим образом: необходимо умножить мощность одного квадратного метра инфракрасного пола на общую площадь настила. Совет: подключать термостат можно и в обычную розетку, но лучше использовать УЗО или автоматический выключатель.

Сделать тестовый запуск системы. Для этого включить ее на 15 минут и проверить, чтобы все маты прогревались равномерно, а места подключения не искрили.

Если все работает исправно – монтаж теплого пола своими руками выполнен, и можно приступить к укладке напольного покрытия.

Многие люди задают вопрос, для чего нужен терморегулятор, можно ли обойтись без него? Ответ прост: нельзя. Температура теплого пола не должна быть выше 27-28 градусов, при большем значении будет портиться напольное покрытие.

Монтажные схемы в квартире и частном доме

Есть несколько схем монтажа электрических полов, которые предназначены для различных помещений:

В стяжку — по технологии сооружения, устройство наиболее дорогое, требуется полный ремонт. Но конструкция получается надёжной. Процесс монтажа по этой схеме трудоёмкий и займёт много времени, при этом «пирог» пола выходит тяжёлый. Схема рекомендована для частных домов, она не подходит для зданий с деревянными перекрытиями.

Встраиваемые конструкции, при наличии готовой стяжки. Чаще они монтируются под керамическую плитку, и устанавливаются в кухне или ванне. Эта схема применяется, если уже есть хорошая стяжка, или устройство пола осуществляется на бетонных плитах перекрытия, которые имеют идеальное качество для размещения нагревательных элементов. Данную систему достаточно залить жидкой самовыравнивающейся смесью, а при укладке керамики, можно использовать клей.

Укладка плёночного нагревателя — самая простая схема. Процесс быстрый, без ремонта, достаточно лишь раскатать рулон. Конструкция лёгкая, подходит для квартиры.

Монтаж на деревянные перекрытия — здесь рекомендована схема с инфракрасной плёнкой, только следует сделать больший акцент на пожаробезопасность. Возможна укладка кабеля на лаги.

Как подобрать электрокабель

Нагревающий кабель электрического пола бывает резистивный либо саморегулирующий, это сказывается на принципе функционирования. Структура такого пола содержит силовые проводки, прокладывающиеся для подсоединения системы, и кабелей, посредством них осуществляется согрев. Для минимизации сопротивления обогревающие и силовые кабели соединяются при помощи особых муфт.

Стержневой компонент резистивного кабеля — это жила высокого сопротивления, по ней проходящий ток трансформируется в термическую энергию. С целью избегания травматизации током нагревающая жила обработана поверху изоляционным слоем, а поверх прокладывается оплетка из металла. Последняя выступает в качестве заземления и экранирующей защиты от полей электромагнитного типа, зарождающихся в процессе функционирования. Снаружи все слои укрываются изолированием. В резистивных кабелях бывает и 1, и 2 жилки.

Двужильный кабель характеризуется наличием и токопроводящей жилки, располагающейся промеж 2 нагревающих проводков. Поскольку электрический ток протекает в различных курсах, электромагнитные поля в проводках друг друга возмещают. Монтаж резистивных кабелей требует заделать их в стяжку качественно. Делается это для того чтобы провод не перегрелся и не вышел из строя.

Выбор кабеля для теплого пола

Структура с одножильным кабелем считается максимально простой. Монтаж ее состоит в выстилании по полу кабеля. Для этого оба края провода подключаются к энергоснабжающей системе, то есть на полу он расположен как петля. Подобная система имеет и свою особенность. Вследствие протекания по нему электрического тока происходит образование электромагнитного поля. Благодаря оплетке это явление сглаживается, однако, результат не всегда положительный.

Саморегулирующий кабель в сравнении с резистивным имеет больше преимуществ, поскольку в качестве нагревательного элемента используется полимерная матрица. Если прогревается один участок, там происходит понижение силы тока. Это оказывает влияние на выделение тепла. В данном участке понижается температура, а в остальных местах все работает стандартно. Саморегулирующий кабель намного дороже, чем стандартные нагревательные элементы, однако, служи он намного дольше.

Как правильно рассчитать пол

В процессе приобретения кабеля первостепенно определяется мощность нагревательной системы в целом. Расчет ведется на 1 м2. Рекомендованы специалистами такие параметры как:

  • лоджия и балкон — 200 Вт/м2;
  • кухня, коридор и прихожая — 150 Вт/м2;
  • спальня — 100 — 1500 Вт/м2;
  • ванная комната и туалет — 180 Вт/м2.

Такие показатели помогают с легкостью определить удельную мощь обогревающего пола.

При расчете необходимо исключить площадь, занятую стоящими на полу предметами — это может быть холодильник, диван, ванна, шкаф и так далее. Данные предметы интерьера не дают циркулировать воздуху, что повлечет за собой повышение расхода электрической энергии, кабельный перегрев и поломку системы. Кроме того стоит помнить, что в жилых домах электрическая проводка рассчитана на максимально 4 кВт.

Электрический кабель для теплого пола

Затем наступает черед распределения управляющих элементов и нагревательных узлов. Во-первых, нужно создать подробнейший план монтажа обогревающего пола на листе. При этом учитываются не только места освобождения от нагревающего пола под мебель и бытовую технику, но и зоны, в которых проходят всевозможные тепловые источники, в том числе и отопительные трубы.

Особенностью электрических обогревающих полов считается то, что в сравнении с гидравлической системой, элементы контура прогреваются равномерно. Когда выход тепловой энергии ограничен, например, мебелью, то дополнительный обогрев идет снаружи. Соответственно, нагревающие элементы выходят из строя. Более того мебель и бытовая техника тоже могут испортиться. Таким образом, данная особенность в некоторых случаях считается недостатком, поскольку в комнате перестановку сделать будет весьма затруднительно. Благодаря созданию плана получается неправильная фигура, которая вписана в пространство помещения. Именно в ней и будет выложен электрический обогревающий пол.

Лучшим вариантом для такого типа пола будет организация независимых контуров для разных комнат. Пусть они будут даже разделены символически, но с отдельными регуляторами и подводом питания. Когда будет заливаться стяжка, между обозначенными зонами можно положить демпферную линию по всей площади пола. Это позволит не запутаться. После того как план составлен на листе его нужно перенести на половую поверхность.

Подготовка основания

Подготовительные работы, с учетом их грамотного и ответственного выполнения, являются залогом качественного монтажа всей системы электрического обогрева. Подготовка основания под укладку теплого пола включает следующие мероприятия:

  • Демонтаж старой стяжки (в случае монтажа системы с кабельным нагревательным элементом).
  • Выравнивание поверхности чернового пола.
  • Уборка мусора, посторонних предметов, очистка от пыли.
  • Грунтование.
  • Формирование слоя гидроизоляции из полиэтиленовой пленки. Полученное полотно должно иметь заход на стены (по всему периметру помещения) не менее 10 см.
  • Проклейка по периметру демпферной ленты.
  • Укладка утеплительного слоя из ранее подобранного и приобретенного материала.
  • Настил армирующей сетки.

Подготовка основания под теплый электрический пол

Технология укладки

Монтаж греющего кабеля обоих видов и матов происходит по схожей технологии и имеет общий подготовительный этап. Нюансы в конструкции систем влияют на подключение к электросети.

Подготовка поверхности

Первый шаг подготовки поверхности – выравнивание. Не должно быть перепадов по уровню, трещин и выступов. При необходимости наливается новая стяжка. Основные работы продолжаются после ее высыхания. Перед укладкой теплого пола проводится тщательная уборка. Поверхность очищается от пыли и мусора, грунтуется. В комнатах с повышенной влажностью (ванная, санузел) выполняется гидроизоляция пола битумом или жидким стеклом.

Для сокращения расходов на обогрев выполняется теплоизоляция. Помещения на первом этаже утепляют пенопластом, в остальных комнатах достаточно укладки фольгированного пенофола. В местах отступа от стен размещается демпферная лента. Она компенсирует расширение бетона при нагревании.

Грунтовка пола

Укладка теплоизоляции

Создание схемы и расчет

До начала монтажных работ составляется схема укладки. На ней изображается размещение кабеля (матов), место подключения терморегулятора. В схеме учитывается рекомендованный отступ от стен на 50-100 мм. Отмечаются участки, занимаемые мебелью без ножек, на которых нельзя располагать нагревательные элементы.

Вычислив удельную тепловую мощность, требующуюся для помещения, можно подобрать длину кабеля. Обычно изделия продаются бухтами определенного размера с концевыми муфтами для подключения. При выборе электрического теплого пола основной параметр – мощность. Длину провода высчитывают, разделив общую мощность на погонную, указанную в характеристиках. Шаг витка определяют по формуле: h=Sx100/L, где: h – шаг укладки, S – полезная площадь, L – длина кабеля.

Установка датчика температуры

Датчик температуры теплого пола

Комплект теплого пола оснащается терморегулятором и датчиком температуры. Термостат бывает механический и электронный, с его помощью задается температурный режим. Датчик измеряет температуру нагрева пола, с регулятором он соединяется проводом. Под устройства в стене делается штроба и отверстие на высоте 80-100 см. Датчик укладывают в гофрированную трубу. Она защищает прибор и позволяет осуществить его замену. Термодатчик укладывают между витками кабеля, расстояние от стены 50 см.

Монтаж кабеля теплого пола

Монтаж кабеля теплого пола

На фольгированной поверхности утеплителя фиксируются монтажные ленты. Это гибкие металлические элементы с готовым креплением. Второй вариант – использование стекловолоконной сетки. Полотно раскладывается на поверхности, кабель крепится к нему пластиковыми хомутами. Между витками соблюдается расчетное расстояние, не допускается их пересечение.

Перед установкой проверяется сопротивление системы. Оно должно соответствовать показателям паспорта. Допустимые расхождения 10%. Одножильный кабель подключают к терморегулятору двумя концами, а двужильный – одним, на втором устанавливается муфта. Монтаж теплого пола электрического под плитку заканчивается проверкой сопротивления.

Укладка нагревательных матов

Укладка нагревательного мата

Электрические маты раскладывают на полу согласно схеме. Для поворотов разрезается сетка без повреждения проводов. После укладки проводится проверка коммутации. Подключение к терморегулятору происходит по цветовой разметке проводов. Процедуру регламентирует инструкция производителя.

Заливка стяжки

Поверх нагревательного кабеля заливается бетонная стяжка толщиной слоя 5 см. Для матов допускает использование плиточного клея, но основание должно быть не менее 3 см. Раствор тщательно распределяется по поверхности. Следующий этап начинают после схватывания стяжки.

Виды и устройство, а также особенности нагревательных элементов

В качестве нагревательного элемента электрического пола чаще используется одножильный провод или двухжильный кабель. Первый вариант отличается невысокой стоимостью, но повышенный фон ЭМИ вносит ограничения на его применение в жилых помещениях. Греющий кабель имеет две жилы, одна из которых играет роль обычного проводника, а вторая – нагревательного элемента. Такое исполнение позволяет существенно снизить электромагнитное излучение, но увеличивает стоимость изделия.

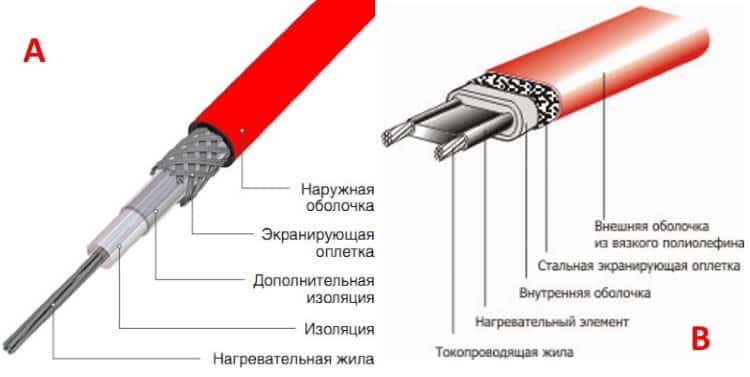

Конструкция нагревательного провода (А) и греющего кабеля Теплолюкс (Б)

Монтаж можно существенно упростить, если использовать нагревательный мат. Эта конструкция представляет собой не что иное, как обычный термокабель, уложенный с определенной шириной шага на армирующую сетку. Как правило, ширина матов составляет около 0,45-0,5 м, а длина может варьироваться в пределах от 0,5 до 12,0 м (соответственно, максимальная площадь нагрева для одного сегмента ограничена). Стандарта на размеры матов нет, поэтому они могут незначительно отличаться у разных производителей. Электромат, как и термокабель представляет собой цельную конструкцию, метраж которой недопустимо изменять произвольно.

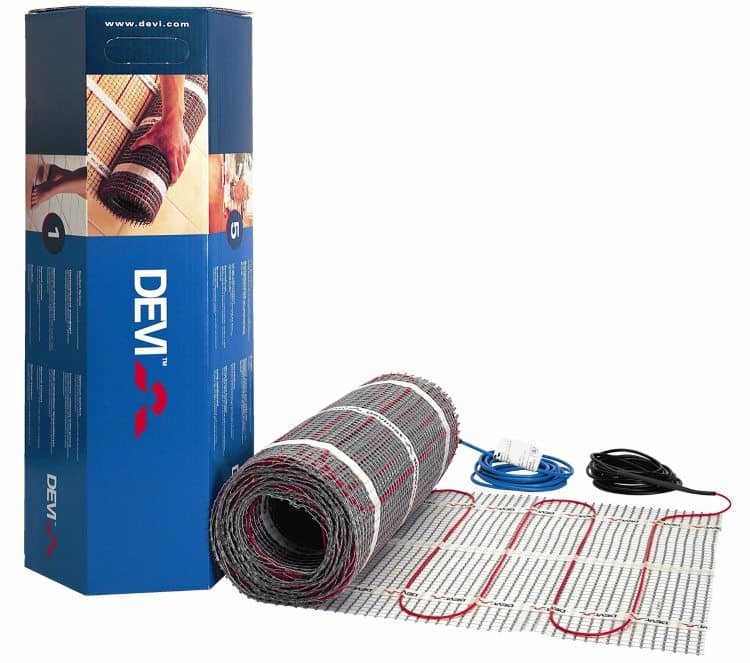

Нагревательный мат Devi

Стержневые конструкции считаются подвидом электрических матов. В качестве нагревательных элементов в них используются специальные карбоновые стержни с добавкой меди и серебра. Нагревательные элементы подключаются параллельно с определенным шагом. Основное достоинство такой конструкции – саморегуляция. То есть, если на каком либо стержне повысилась температура вследствие плохой теплоотдачи (например, поставили мебель), то выделение тепла снижается. Благодаря такому свойству можно укладывать мат на всю площадь комнаты.


Стержневой электрический мат Energy Mat

Инфракрасная пленка. Этот нагревательный элемент в широком доступе относительно недавно, буквально в начале века. Используемый в названии термин «инфракрасная» — маркетинговый ход, направленный на выделение данной продукции из ряда других нагревательных элементов. Как известно из школьного курса физики, инфракрасные излучатели также называются тепловыми, следовательно, к этой категории можно отнести любой нагревательный прибор. Конструкция пленочного инфракрасного нагревательного элемента теплого пола отображена на рисунке ниже.

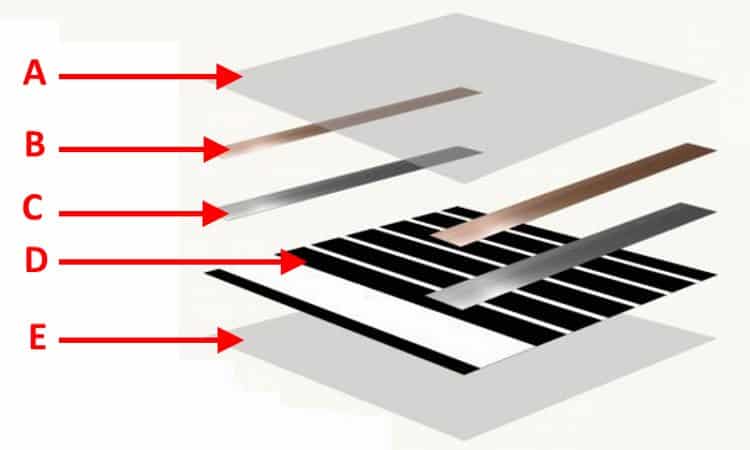

Устройство пленочного нагревателя Heat Plus

Обозначения:

  • А – покрытие из пленки на основе полиэтилентерефталата, этот материал хороший проводник тепла.
  • В – медная шина.
  • С – серебряная шина.
  • D – покрытие из карбоновых полос.
  • Е – теплоизоляция на основе полиэстера.

Заливка стяжки и укладка плитки

Следует помнить, что после того, как цементная стяжка будет залита, систему теплого пола нельзя включать до полного ее высыхания. В противном случае вся работа может быть совершенно испорчена. При нагревании влажного цементного раствора, в нем могут появиться трещины, щели и пустоты, которые значительно снижают прочность стяжки и могут вызвать деформацию поверхности.

Кроме того, в результате могут возникнуть и физические повреждения греющего кабеля, и теплый пол просто перестанет функционировать.

Порядок монтажа системы теплого пола под плитку: 1, 2 – подготовка основания; 3-7 – укладка сетки с греющим кабелем; 8 – нанесение клеящего состава; 9 – монтаж напольного покрытия

Для монтажа напольного покрытия из керамической плитки делают цементно-песчаную стяжку толщиной 40-50 мм. Еще до начала монтажных работ следует приобрести необходимое количество специальной плитки для пола. Технология укладки на систему теплого пола практически не отличается от монтажа на обычное бетонное основание.

Для выполнения ровных швов понадобятся пластиковые крестики и специальные клинья. По окончании работ швы затирают специальным составом.

Покрытие из плитки можно уложить непосредственно на греющий кабель с помощью специального клеящего состава, предназначенного именно для теплого пола. Понадобится также зубчатый шпатель, который используют для нанесения плиточного клея.

Перед началом укладки плитки рекомендуется продумать правильное расположение отдельных керамических элементов, чтобы покрытие смотрелось красиво, а отрезанные элементы располагались в наименее заметных местах.

Для приготовления плиточного клея обычно смесь соединяют с некоторым количеством воды (пропорции указаны в инструкции производителя) и тщательно размешиваются

При этом важно учитывать, в течение какого времени приготовленный клей сохраняет свои свойства

Зубчатым шпателем клеящий состав наносят прямо на греющий кабель, старательно заполняя все пустоты. Толщина состава над кабелем должна составлять не менее пяти миллиметров. Затем на клей укладываются плитки, расстояние между которыми контролируется с помощью крестообразных пластиковых элементов.

По мере заполнения пространства плитками следует постоянно контролировать уклон напольного покрытия с помощью строительного уровня и корректировать положение элементов. Чтобы изменить положение плитки на поверхности клея, используют пластиковые колышки. Если необходима подрезка плитки, следует воспользоваться плиткорезом.

Пример укладки плитки на теплый пол

При достаточной сноровке плитку можно вполне успешно резать с помощью “болгарки” или стеклореза. Пластиковые крестики-фиксаторы удаляют только через несколько дней, когда клей полностью высохнет. Затем выполняют затирку швов.

Если все расчеты, проекты и операции были выполнены правильно, теплый пол начнет успешно работать. Возможно, некоторое время понадобится для того, чтобы с помощью терморегулятора подобрать комфортную температуру пола.

Правила выполнения расчетов

Перед тем как укладывать электрический теплый пол под плитку своими руками необходимо сделать правильные расчеты:

  • Если система будет использоваться как основное отопление, то для обогрева площади в 1 кв. м. необходим нагреватель мощностью 140-180 Вт.
  • Если теплый пол будет использоваться для дополнительного обогрева, то можно использовать нагреватель мощностью от 80 Вт.

В обоих случаях во внимание принимается качество теплоизоляции помещения.

Выбор нагревательных матов проходит по аналогичному принципу, также учитывается полезная площадь помещения и суммарная мощность. Для крепления термоматов к бетонной стяжке требуется дополнительное приобретение специальной монтажной ленты.

Виды тёплых полов

Есть две разновидности греющий полов — электрические и водяные. В ванне, они могут использоваться как единственный или дополнительный обогрев.

ВИДЫ ТЕПЛЫХ ПОЛОВ. ВОДЯНОЙ, КАБЕЛЬНЫЙ, ИНФРАКРАСНЫЙ. СРАВНЕНИЕ ПО 10 ПАРАМЕТРАМ

Watch this video on YouTube

Водяные

Водяной тёплый пол — устройство из труб, которые размещены на поверхности. Внутри них циркулирует горячая жидкость, именно она служит источником тепла.

Подпитывается система от центрального отопления или автономного котла, а циркуляция жидкости обеспечивается при помощи насоса. Конструкция заливается стяжкой из бетона, а поверх стелется отделочные покрытия, в качестве которой идеально подходит керамическая плитка.

Электрические

Электрический тёплый пол работает от электрической сети. Принцип его функционирования заключается в преобразовании электроэнергии в тепловую. Он делится на:

  1. Кабельный — провод имеющий токопроводящую жилу. Проходящий ток по ней приводит к нагреву кабеля. Кабельные  модели бывают:
  2. От отдельного провода — он размещается по всей площади комнаты с определённым шагом;
  3. От кабеля, объединённого в маты — провод уже закреплён на полотне, обычно с шагом 9 см, что упрощает его укладку.

Укладываются кабельные отопительные системы под стяжку, или настильным способом. Хотя для размещения в ванной под плитку рекомендован первый метод. Удобны для такого помещения маты, так как они могут монтироваться в слой плиточного клея.

  • Инфракрасный — современный вид полов с обогревом, подразделяется на:
  • плёночные — двухслойная плёнка с карбоновым слоем внутри, толщина всего 0,4 мм;
  • стержневые — полотно, с размещёнными на нём карбоновыми стержнями.

Инфракрасные устройства обогревают поверхность за счёт инфракрасных волн, которые они излучают. Монтируются плёночные или стержневые тёплые полы в ванной под плитку в слой плиточного клея.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
