Ввод электричества в деревянный дом – монтаж и прокладка электропроводки

Требования к электропроводке в деревянном доме

Основные правила подвода электроэнергии в домах брусового или бревенчатого типов:

  • сечение электропроводки должно соответствовать мощности нагрузки с запасом не менее 20%;
  • для изоляции кабелей должен использоваться эластичный материал, не поддерживающий горение и устойчивый к внешним воздействиям;
  • рекомендуется открытый способ монтажа, что повышает пожарную безопасность;
  • в случае применения скрытой схемы внутри перегородок необходимо смонтировать стальные трубы;
  • в распределительном щите используют устройство защиты линии и общий пакетный выключатель, позволяющий обесточить дом в случае аварии или проведения ремонта;
  • внутри помещений допускаются провода с медными жилами (из алюминиевого кабеля можно сделать наружную часть проводки от столбов);
  • для соединения проводников из разнородных материалов следует использовать переходные гильзы, предотвращающие электрохимическую коррозию.

Требования к электропроводке в деревянном доме

В связи с высокой пожарной опасностью деревянных домов, соблюдение правил и требований, предъявляемых к прокладке электропроводки, приобретает особую актуальность.

Соблюдение требований безопасности начинается уже при подключении деревянного дома к линии электропередачи. Это мероприятие должна проводить организация, отвечающая за снабжение электроэнергией. После оформления всей необходимой документации, устанавливается счетчик и выполняется непосредственное подключение к питающей сети. Для этих целей используется гибкий изолированный провод, у которого предварительно проверяется целостность изоляции.

Как правило, счетчик устанавливается снаружи, а распределительный щиток – внутри здания. Кабель, соединяющий обе точки, проходит по стальной трубе через отверстие, пробитое в стене. Высота ввода должна быть не менее 2,75 м от поверхности земли. Изоляторы и провода проходят от выступающей части крыши на расстоянии не менее 20 см. Вводная труба защищается от проникновения влаги.

Началом внутренней проводки в деревянном доме является распределительный щит. Для его установки выбираются сухие места. Данный вид оборудования не может располагаться в ванной комнате, душевой или санузле. Щит должен иметь несгораемую основу и запираться на ключ. На расстоянии 50 см от него не должно быть отопительных приборов и оборудования, систем газо-, водоснабжения и канализации.

К уже рассмотренным способам прокладки кабелей и проводов в деревянных домах также предъявляются требования по обеспечению электро- и пожарной безопасности.

Скрытая прокладка проводов может быть выполнена несколькими способами:

  • Обычный провод в оболочке из горючих материалов укладывается на несгораемую подкладку, после чего на него наносится слой штукатурки толщиной 1 см и более.
  • Обычный провод с оболочкой из огнестойких материалов может быть просто уложен на несгораемую подкладку по всей длине без последующей штукатурки.
  • При использовании провода в металлической гофре, он может укладываться на конструктивные элементы здания.
  • В случае использования стальных коробов, закрепляемых непосредственно на конструкциях, в них могут укладываться провода, у которых отсутствует дополнительная защита.
  • При использовании огнестойких пластиковых коробов допускается прокладка в них любых проводов, при условии установки под ними подкладки из несгораемых материалов. В дальнейшем сам короб покрывается штукатуркой, толщиной слоя 1 см и более.

Непременным условием использования металлических коробов и гофрированных шлангов является их дополнительное заземление на всем участке прокладки кабелей и проводов. Размеры подкладки из негорючих материалов выбираются таким образом, чтобы она выступала за габариты короба или гофры как минимум на 1 см.

Разводка проводов открытым способом в большинстве случаев выполняется с применением роликов. Данный способ более простой с технической точки зрения и не требует такого количества материалов, как при скрытой проводке. Единственным недостатком является внешний вид таких линий, который успешно скрывается благодаря оригинальным дизайнерским решениям. В целях безопасности по всей длине проводов укладывается подкладка из негорючих материалов.

Для открытой проводки используется оболочка из негорючих материалов, которая укладывается прямо на конструктивные элементы. Если используются трубы или несгораемые короба, то наличие дополнительной оболочки проводов необязательно. Существуют отдельные технические требования для наружной проводки деревянного дома, прокладываемой непосредственно на улице. В первую очередь это касается минимального расстояния от земли до линии, которое составляет 2,75 метра. Промежуток между проводом и стеной здания должен быть не менее 0,5 метра, а расстояние от балконов и окон – 1,5 метра и выше.

Основное внимание уделяется вводу в здание и защите его от попадания и скопления влаги. С этой целью применяются специальные уплотнения, обеспечивающие надежную герметизацию

Перед разводкой проводов необходимо определить место расположения всех потребителей, определить суммарную мощность бытовой техники и оборудования. Соблюдение всех технических норм и требований обеспечит надежную и продолжительную эксплуатацию домашней электрической сети. Одновременно будут решены вопросы электро- и пожарной безопасности, особенно актуальные для деревянных домов.

Проект электроснабжения деревянного дома

На первом этапе необходимо построить план дома с указанием точек расположения выключателей, розеток, приборов освещения и распределительных коробок. Владельцу следует определить места установки оборудования, требующего отдельного питания (стиральной машинки, котла отопления, варочной панели и т.п.). После расчета мощности нагрузки по группам определяется сечение провода для разводки, подбираются предохранители и дополнительные защитные устройства (например, грозоразрядники).

Выбор провода и электроустройств

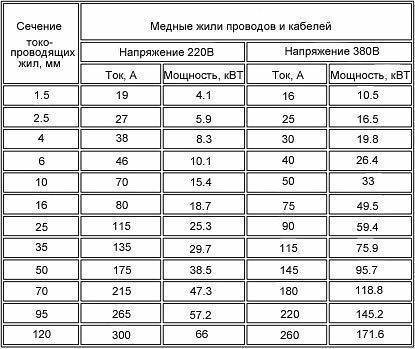

Для подбора нужного сечения кабеля по таблицам определяют пиковую мощность нагрузки, которая будет подключаться к розетке или магистрали электропроводки.

Изоляция не должна поддерживать горение (например, в жилых домах используют кабели марки NYM с дополнительной оболочкой). В проводке необходима дополнительная жила для подключения заземления. Розетки и выключатели подбирают по мощности оборудования и по дизайну дома.

Пример таблицы соответствия сечения, диаметра и мощности нагрузки для медного кабеля (при напряжении 220 В) приведен ниже. Существуют специальные онлайн-калькуляторы, позволяющие подобрать сечение кабеля по исходным условиям (напряжению, числу фаз, мощности нагрузки, протяженности магистралей и материалу жил).

Мощность, кВтСечение, мм²Диаметр, мм
3,01,01,12
4,12,01,59
5,94,02,26
11,010,03,57

Выбор вводного кабеля и автоматического выключателя

В жилой дом необходимо завести силовой кабель, выдерживающий пиковую нагрузку всего оборудования с запасом не менее 20%. Если производится установка новой разводки с использованием проводов с увеличенным сечением, то необходимо проверить диаметр жил ввода (при недостаточном размере кабель необходимо поменять). Поскольку установить своими руками силовую магистраль невозможно, оформляют заявку в сбытовую компанию и оплачивают стоимость услуги.

Тип автоматического выключателя зависит от количества фаз в цепи питания (1 или 3). Для стандартных бытовых сетей напряжением 220 В используют дифференциальный автомат, обеспечивающий разрыв фазы. Номинал выключателя должен соответствовать пиковой нагрузке. В противном случае возможно преждевременное отключение питания или перегрев жил из-за перегрузки (например, в случае короткого замыкания).

Номинал и тип автомата однофазного питания

Для определения номинала автомата необходимо вычислить силу тока по формуле I=(P/U)xcosµ, где:

  • I — искомая сила тока;
  • P — общая мощность приборов, Вт;
  • U — напряжение;
  • cosµ — поправочный коэффициент, принимается равным 0,8.

Также следует определить силу тока при коротком замыкании. Данную величину рассчитывают по уравнению I=3260*S/L, где литера S обозначает сечение жилы в мм², а L равна протяженности магистрали. Следует учитывать, что формула подходит для расчета проводки длиной до 5 м. На основании полученных данных вычисляют коэффициент соотношения силы тока при коротком замыкании к силе тока при коммутации пиковой нагрузки. Показатель учитывают при подборе дифференциального автомата.

Подготовка материалов и инструментов

Для проведения открытого монтажа потребуется минимальный набор материалов и инструментов:

  • электрический провод (длину определяют по схеме, а сечение подбирают по нагрузке);
  • розетки, выключатели и монтажные коробки для открытого монтажа;
  • распределительный щит с автоматическими предохранителями и дифференциальным выключателем;
  • электрический счетчик (при условии установки прибора в помещении);
  • кабель-каналы с крышками;
  • соединительные клеммы;
  • строительный уровень;
  • тестовый прибор;
  • отвертки с плоским и крестообразным жалом;
  • инструмент для снятия изоляции;
  • электрическая дрель или шуруповерт;
  • различные шурупы по дереву;
  • изоляционная лента;
  • ножовка или электрический лобзик;
  • чертежный инструмент;
  • изоляционная лента.

Составление проекта

Правильное проектирование и монтаж электропроводки зависит от общей мощности всего имеющегося оборудования и бытовой техники.

Проект делится на несколько этапов:

  1. Составляется схема, на которой правильно указаны все источники света, розетки и прочее оборудование;
  2. Рассчитывается максимальная мощность всей аппаратуры, также учитывается пуск тока электродвигателей;
  3. После того как рассчитана мощность и размеры помещения, осветительные приборы закрепляются к независимым группам электрического питания. Освещение придомовой территории в основном связывается с выключателем, электромонтаж которого остаётся независимым от остальной цепи;
  4. Приборы с высоким потреблением электроэнергии – плиты, электропечи, водонагреватели – выделяются в отдельную группу питания.

Для того чтобы успешно осуществить монтаж электропроводки, необходимо посчитать все электроприборы, их максимальную мощность, а также общий объём нагрузок для использования вводного автовыключателя. Только так можно правильно выполнить электромонтаж.

№6. Прокладка кабеля по комнатам

Сечение кабелей проводки зависит от того, какая нагрузка на них будет возлагаться. Это предмет серьезных расчетов, но пользоваться можно и таблицами, в которых уже просчитано сечение проводов в зависимости от тока, мощности и напряжения.

Открытая проводка в кабель-каналах

Перед началом работ лучше всего разметить места будущего расположения розеток и выключателей. Лучше всего по безопасности и эстетике в деревянном доме монтировать открытую проводку в кабель-каналах. Они выполняются из самозатухающего пластика, представляют собой короб с защелкой, размер и цвет могут отличаться. Процесс прокладки проводки в этом случае таков:

  • выбирают кабель-канал, который соответствует количеству проводов и их сечению;
  • снимают крышку и крепят коробку канала к поверхности на саморезы;
  • в местах соединения кабелей ставят распределительные коробки;
  • основание розеток и выключателей (используются только те, что предназначены для внешней проводки), крепят на назначенные места;
  • кабель укладывают в канал, закрывают крышкой;
  • концы кабелей соединят в распределительных коробках. Подключают кабель к розеткам, выключателям и автоматам.

Внутренняя проводка в металлической трубе

Если вы решились монтировать скрытую проводку в деревянном доме, то порядок действий будет таким:

  • подготовка штроб и установка открытых распределительных коробок, они должны быть в свободном доступе даже после обшивки стен;
  • проход проводки через стены делают с помощью с металлических труб, которые называют проходными гильзами. В стене сначала готовят отверстие необходимого диаметра, потом ставят гильзу, по краям она должна иметь пластиковую втулку. Специальные металлические гильзы ставят под розетки и выключатели;
  • диаметр трубы выбирают такой, чтобы после заводки всех кабелей, в ней оставалось 60% свободного места. Предпочтение отдается медным трубам, которые хорошо гнутся и легко режутся. Концы труб после резки хорошо шлифуют или же снабжают их пластиковыми ободками. К деревянной поверхности трубы крепят хомутами, к металлическим гильзам ­– благодаря развальцовке трубы внутри гильзы;
  • протягивают кабель сквозь трубу и проверяют изоляцию;
  • соединение кабелей в распределительных коробках и подключение к розеткам, выключателям.

Выбор коммутационных аппаратов

При выборе коммутационных аппаратов для деревянного строения первым критерием должна стать их пожарная безопасность. Быть может это получится дорого и не вполне впишется в ваш дизайн, но ещё раз подумайте о последствиях, какие бывают при малейшей искре в розетке, когда вокруг сплошь и рядом одно дерево.

Искрообразование в коммутационных аппаратах надо исключить, поэтому покупайте качественную продукцию хорошо зарекомендовавших себя фирм.

Нежелательно в деревянных домах ставить выключатели и розетки, рабочая часть которых закреплена на техническом фарфоре. Этот керамический диэлектрик дешёвый, не подвергается горению, но он очень хрупкий.

При включении и отключении коммутационного аппарата он периодически нагревается и остывает, то есть испытывает температурно-динамические нагрузки. При этом фарфор покрывается трещинами и в определённый момент может лопнуть. За счёт этого рабочая часть становится подвижной, что влечёт за собой ухудшение контакта, образование искр и даже дуги.

Поэтому покупайте розетки и выключатели, рабочая часть которых крепится на термостойком пластике, он устойчив к динамическим воздействиям и не деформируется со временем. Постарайтесь не приобрести подделку из дешёвого пластика, который в случае аварийного нагрева розетки начинает плавиться. Качественный термостойкий пластик спокойно выдерживает температуру до 130 градусов.

Электрика в жилых помещениях

  • Электромонтаж в квартире
  • Электрика в однокомнатной квартире
  • Электрика в двухкомнатной квартире
  • Электрика в трехкомнатной квартире
  • Электрика в четырехкомнатной квартире
  • Электромонтаж на даче
  • Электромонтаж в частном доме
  • Электромонтаж в загородном доме
  • Электромонтаж в деревянном доме
  • Электрика в доме из СИП панелей
  • Электромонтаж в гараже
  • Электромонтаж в коттедже
  • Электромонтаж в таунхаусе
  • Электрика в бане и сауне
  • Электрика в бытовке
  • Электрика в щитовом доме
  • Электрика в брусовом доме
  • Электрика в каменном и кирпичном доме
  • Замена электрики в “Хрущевке”
  • Замена электрики в “Сталинке”
  • Замена электропроводки в панельном доме
  • Временное электроснабжение
  • Монтаж скрытой электропроводки
  • Скрытая проводка в деревянном доме

Составление схемы электропроводки

Оговоримся сразу: речь идет об однофазной сети с напряжением 220 вольт, которая уже подведена к частному дому площадью 100—150 м² или квартире. Проектированием и монтажом трехфазных электросетей на 380 В для больших загородных коттеджей занимаются специализированные организации. В этом случае самостоятельно браться за разводку электрики не имеет смысла, поскольку без проекта электроснабжения и согласованной исполнительной документации управляющая компания не позволит осуществить подключение к своим коммуникациям.

Разводка электропроводки в частном доме может быть сделана своими руками

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:

  • Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
  • Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
  • Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
  • Ввод электрики от столба в дом. Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
  • Установить щиток, завести электричество в дом.
  • Прокладка кабелей внутри дома, подключение розеток, выключателей.
  • Устройство контура заземления и его подключение.
  • Тестирование системы и получение акта.
  • Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Нормативы и правила

Есть два основных документа, содержащих нормы и правила по монтажу электрической проводки в каркасном доме:

  1. ПУЭ, или «План устройства электроустановок». «Азбука» для электриков.
  2. СП, или «Свод правил», в котором подробно описывается электропроводка в каркасном доме.

При изучении этих документов можно наткнуться на несколько нестыковок и противоречивых советов. Например, в ПУЭ уверяют, что скрытую проводку в каркасных домах нужно прятать в металлических трубах, поскольку гофры и металлорукава не обеспечивают должного уровня безопасности. А вот авторы СП не были столь категоричны, разрешив протягивать кабель прямо внутри стен и перегородок без необходимости прятать в трубы. Однако в «Своде правил» указано, что провод должен иметь качественную изоляцию из материалов, не поддерживающих горение. Таковыми являются NYM и ВВГнг.

Прокладка кабеля в металлических трубах

Именно из-за подобных разногласий в начале статьи мы рекомендовали вам обратиться к профессиональным специалистам. Воспользуйтесь хотя бы их консультацией. Будет не лишним пообщаться с представителем МЧС.

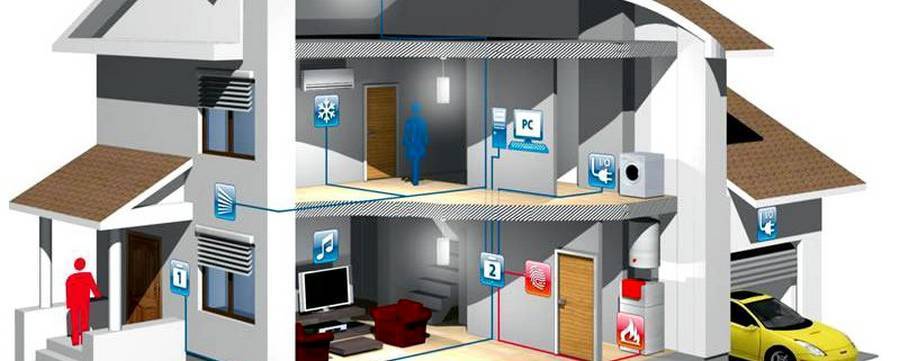

Составление схемы электроснабжения (проект расстановки розеток и выключателей)

При строительстве или капительном ремонте первый этап — эта разработка проектно-сметной документации. Этим должны заниматься специализированные организации с лицензией. В данной статье этот вариант не будет рассмотрен, поскольку цель данной статьи — представить подробное описание выполнение электромонтажа своими руками.

В нашем случае проект (схема электроснабжение) подразумевает определится с местами установки розеток, выключателей, бытовых приборов, осветительных устройств, щитка освещения и способа прокладки проводов (скрытый или открытый). Рассмотрим какие существуют основные рекомендации при разработке плана электроснабжения.

Основные рекомендации при составлении схемы электроснабжения частного дома

  1. Вся кабельно-проводниковая продукция в независимости от варианта монтажа должна выполнятся строго вертикально или горизонтально.
  2. Повороты кабелей должны выполнятся строго под углом 90°.
  3. Минимально расстояние от кабелей порталам, оконным и дверным проемам не должно быть менее 10–15 см.
  4. Оптимальное расстояние от уровня чистого пола до выключателей должно составлять 90 см (в соответствии с европейскими стандартами).
  5. Оптимальная высота расположения розеточных групп — 30 см от уровня чистого пола (за исключением розеток на рабочей поверхности в кухне, в ванной для подключения фена, бритвы, бойлера и так далее).
  6. Розетки рекомендуется размещать по обеим сторонам кровати или дивана.
  7. В местах установки телевизоров, количество розеток должно быть не менее 4 шт (2 шт для интернета и телевизионного кабеля и 2 для подключения телевизора и тюнера).
  8. Для больших коридоров и комнат рекомендуется применять проходные выключатели.
  9. Все мощные потребители (кондиционеры, электрические печи и духовки, бойлеры, котлы отопления и так далее) должны подключатся исключительно с распределительного щитка с отдельно установленной защитой.
  10. Оптимальная высота установки распределительного щитка — 1.5–1.7 м от уровня чистого пола.
  11. Запрещается прокладывать кабельно-проводниковую продукцию ближе чем 20 см к газовой трубе.
  12. Все металлические элементы и розетки должны быть обязательно заземлены.

Прокладка кабеля в здание

Ввод электричества в деревянный дом является одним из самых ответственных этапов выполнения работ, поскольку дерево является сгораемым материалом, а электропроводка — источником повышенной пожарной опасности. В связи с выходом новых правил возникла дискуссия, можно ли заводить сип в дом через деревянные стены.

Противники прокладки сип предлагают заводить кабель под фундаментами, но такой вариант запрещен по правилам. Поэтому оптимальным выходом из этой ситуации будет монтаж кабеля с медными жилами с соблюдением дополнительных защитных мер.

Ввод кабеля в деревянный дом следует начинать с определения места нахождения распределительного щитка. Установка щитка внутри здания более предпочтительна, при срабатывании автоматов и ремонтных работах не придется каждый раз выходить на улицу. При установке ШР следует определить способ подведения заземляющей жилы. Большинство ВЛ выполнено по старой схеме с заземленным нейтральным проводом. Большинство современного оборудования, приборов и устройств изготовлено с отдельными заземляющими проводами. В такой ситуации следует устроить заземление самостоятельно, вывести и подключить его к вводному щиту. Дальше можно использовать 3 или 5 жильный кабель в зависимости от количества фаз необходимого сечения. При отсутствии заземление можно провести отдельной жилой. Сечение провода для заземления должно быть больше сечения жил кабеля, изолированный провод использовать не следует.

В стене необходимо просверлить отверстие нужного диаметра. Диаметр следует выбирать с учетом металлической вставки из отрезка трубы. Толщина стенок вставки регламентируется правилами. При сечении жил до 4 мм2 толщина стенок должна быть не менее 2,8 мм, для большего 3,2 мм. Концы металлической трубы следует обработать напильником, удалив заусеницы и сгладив внутренние края. Кабель в местах входа и выхода в трубу желательно дополнительно защитить отрезками резинового шланга и ПНД. При возможности в трубу следует уложить асбестовый шнур, обмотанный вокруг кабеля. Повороты кабеля следует выполнять с определенным радиусом, пытаться согнуть его строго под прямым углом не следует. По поверхности стен кабель следует укладывать в гофрированном шланге, кабельных каналах или металлической трубе.

Устройство ввода электрического кабеля в дом своими руками возможно при наличии определенного опыта в этой области. При отсутствии навыков и знаний для выполнения работ желательно воспользоваться услугами специалистов. Допущенные при самостоятельном монтаже мелкие ошибки могут иметь большие последствия. не сравнимые с затратами на работу профессионалов.

Особенности монтажа электропроводки в частном доме

Проводить электричество на даче или в коттедже начинают сразу после возведения стен и крыши. На этом этапе пользуются услугами электрика или выполняют работы своими руками.

Второй вариант экономит время, однако для его реализации нужно уметь составлять схемы, владеть инструментом и строго соблюдать технику безопасности.

Энергия к частным домам подводится от трансформаторной подстанции. Напряжение поступает по подземным или воздушным линиям. На первом этапе необходимо рассчитать суммарное энергопотребление. От этого зависит выбор типов кабелей, коммутационных и защитных приборов.

Прокладка кабеля, установка розеток и выключателей

Перед прокладкой кабеля необходимо определиться с трассой, установить распределительные коробки и разметить места установки розеток, выключателей и осветительных приборов. Кабель выбранного сечения прокладывают в соответствии с планом укладки одним из указанных ниже способов.

Прокладку кабеля в металлорукаве или трубе выполняют в том случае, если планируется полная обшивка внутренних стен, иначе проводка будет выглядеть неэстетично. Применять для скрытой проводки пластиковую гофротрубу нельзя, так как есть возможность случайного ее повреждения, что может привести к возгоранию внутри перекрытий, быстро ликвидировать которое очень сложно.

Технология прокладки кабеля в трубе:

  1. Готовят кабельную трассу, выполняя штробы. В местах соединения кабелей устанавливают открытые распределительные коробки с таким расчетом, чтобы обеспечить к ним свободный доступ даже после обшивки стен.
  2. Проходки через стены выполняют с помощью металлических гильз с заглушками. Под розетки и выключатели устанавливают специальные металлические гильзы.

  3. Трубы для кабельной трассы выбирают с таким условием, чтобы их внутренний диаметр был заполнен не более чем на 40%. Для прокладки кабеля лучше использовать медные трубы: они недешевы, но легко поддаются гибке, резке и обработке срезов. Срезы необходимо зачистить и отшлифовать их края, чтобы не повредить оболочку кабеля заусенцами и острыми кромками. Трубы крепят к стенам с помощью хомутов, к металлическим гильзам их крепят с помощью развальцовки медной трубы внутри гильзы.

  4. Кабель протягивают через трубы и сразу проверяют изоляцию его жил к корпусу трубы – это позволит выявить возможные повреждения изоляции о края труб еще во время прокладки кабеля.
  5. Разделывают кабель, при этом в распределительных коробках оставляют запас длины не менее 20 см – это позволит впоследствии сделать перемонтаж при необходимости. Жилы кабеля в распределительных коробках соединяют на скрутку и изолируют колпачками СИЗ.

  6. Разделывают кабели и подключают их к выключателям, розеткам и групповым атоматическим выключателям. При этом соблюдают цветовую маркировку проводов.

Внешнюю прокладку кабеля выполняют в кабель-канале, выполненном из самозатухающего пластика. Кабель-канал бывает различных размеров, и представляет собой короб, закрывающийся крышкой с защелкой. Цвет кабель-канала может быть как белый, так и имитирующий деревянную фактуру, поэтому он вполне эстетично выглядит на бревенчатых стенах.

Кабель канал для прокладки внешней электропроводки

Технология  прокладки кабеля в кабель-канале:

  1. Размечают трассу прокладки кабеля и выбирают размер кабель-канала, соответствующий количеству кабелей и их сечению. Снимают крышку с кабель-канала и крепят короб к деревянной поверхности на саморезы с шагом в 50 см.
  2. Устанавливают распределительные коробки в местах соединения кабелей.
  3. Розетки и выключатели при таком способе прокладки кабеля используют только для внешней проводки. Снимают крышки, основание розетки или выключателя крепят к стене саморезами.
  4. Укладывают кабели в кабель-канал, закрывают короб крышкой. Запас кабеля при этом можно уложить в кабель-канал, если позволяет место.
  5. Соединяют концы кабеля в распределительных коробках согласно схеме. Разделывают кабель и подключают его к розеткам, выключателям, автоматам.

Выбор кабельно-проводниковой продукции

Розеточные группы

Согласно многолетнему опыту в электромонтажных работах в деревянных домах, для запитки розеточных групп применяется кабель типа ПВСнг, ВВГнг или NYM с маркировкой 3х2.5 мм. Это означает, что на каждую розетку должен приходить 1 кабель с 3-я жилами с сечением каждой 2.5 мм2.

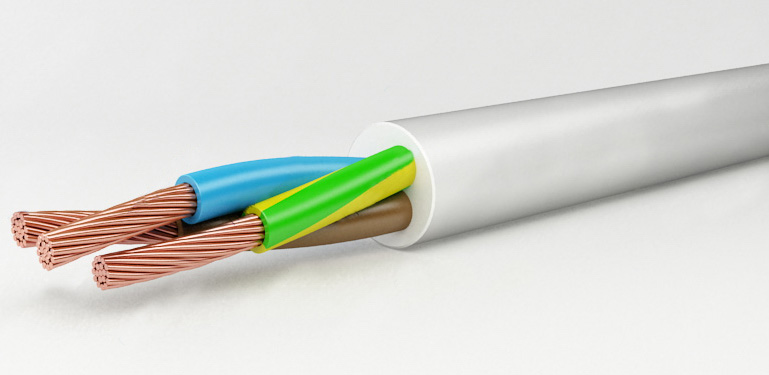

Жилы кабеля имеют цветную маркировку и служат для подачи фазы (коричневый или белый), ноля (синий) и защитного заземления (желтый или желто-зеленый).

Цепи освещения

Для запитки осветительных приборов и элементов декора в большинстве случаев применяется кабель 3х1.5 мм2 типа ПВСнг, ВВГнг или NYM. Также стоит отметить что его сечение может быть и меньше, поскольку в современном освещении применяются энергосберегающие технологии (светодиодное освещение), которые значительно сократило расход электроэнергии.

Бойлеры и стиральные машинки

Поскольку как бойлеры, так и стиральные в своем составе имеют нагревательные элементы, которые контактируют с водой, для их защиты необходимо монтировать отдельный ввод с распределительного щитка и устанавливать дополнительную защиту.

Для подключения вышеупомянутых устройств необходимо монтировать кабель сечением 2.5 мм2 с количеством жил не менее 3-х. Это может быть, как ПВСнг, ВВГнг или же NYM.

Духовые шкафы, электрические плиты

В зависимости от производителя и мощности устройств, которая может достигать 7–15 кВт для надежной работы устройств необходимо монтировать кабель с сечением не менее 4 мм2 типа ПВСнг, ВВГнг или NYM.

Котлы отопления

В случае если у Вас будет установлен газовый котел отопления, то для его работы будет достаточно монтажа кабеля сечением 3х1.5 мм2, поскольку этого будет более чем достаточно для розжига пламени.

Если же в вашем деревянном доме будет смонтирован электрический котел, тогда нужно смотреть на его инструкцию по эксплуатацию, в которой указана максимальная мощность и тип питающей сети (одно- или 3-х фазная). Также в технической документации производитель указывает рекомендуемый тип кабельно-проводниковой продукции.

Если же по каким-либо причинам техническая документация отсутствует, тогда необходимо просто осмотреть бирку на котле, которая содержит мощность устройства и потребляемый ток и подобрать тип и сечение кабеля, согласно следующей таблице:

Кондиционеры

Все климатическое оборудование должно быть запитано с распределительного щитка цельным кабелем к каждому кондиционеру. В случае подключения обычных бытовых настенных кондиционеров для их подключения будет достаточно кабеля с сечением 3х2.5 мм2.

Однако если будут установлены мощные кондиционеры (напольно-потолочные, кассетные и так далее) в таком случае количество жил и их сечение может быть увеличено в зависимости от потребляемой мощности, которая указывается в технической документации.

Монтаж электропроводки в деревянном доме своими руками: внутренние работы

Монтаж эл проводки в деревянном доме может иметь некоторые различия в технологии укладки кабеля, а также в расходных материалах независимо от выбранного типа. Скрытую проводку прокладывают обычно при более эстетичной отделке стен, размещая их в специальных коробах из металла или негорючего пластика непосредственно между основанием стены и обшивкой (могут монтироваться в утеплитель). Такой вариант идеально подходит при капитальном ремонте деревянного дома или сразу после его постройки.

Скрытая электропроводка в деревянном доме укладывается в огнеупорные короба. Если они монтируются на дерево или легкоплавкие изоляционные материалы, то перед этим места укладки должны быть тщательно обработаны огнезащитой.

В качестве кабель-каналов особенно предпочтительны медные трубы или алюминиевые, так как они дешевле. Их предпочитают, так как они легко гнутся на «холодную» и не передают тепло при нагреве кабеля. Стальные же часто выбирают из-за более низкой стоимости, но при значительных поворотных радиусах их приходится нагревать газовыми горелками или паяльными лампами.

Скрытая проводка в деревянном доме: разработка проекта и определение трассы

Начиная работы, важно составлять подробный монтажный проект разводки проводов, согласно которой выполняется нанесение трассы линий проводов и установка точек расположения разветвительных и соединительных коробок, выключателей и розеток, а также элементов электросети. Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки. Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках

Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках

Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки. Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках.

После распланировки монтажной трассы можно подготавливать стены, а именно сверлить отверстия для коробов и металлических патрубков или штробить, в зависимости от выбранного типа установки.

Электрика в деревянном доме своими руками: как правильно выбрать короба и трубки

Размер трубок зависит от диаметра выбранного кабеля, а также от количества линий проводки (в одну трубку не рекомендуется укладка более двух линий). Необходимо чтобы электропровода протягивались в них легко, не занимая при этом более 40% их внутренней площади. Толщина металла также имеет значение, чтобы предотвратить их прогорание при коротком замыкании.

К примеру:

  • при выборе проводов из меди (сечением ≤ 2,5 кв.мм) и из алюминия (≤ 4 кв.мм) толщина не нормирована;
  • для кабелей с диаметром ≤ 6 кв.мм – толщина должна быть не менее 2,5 миллиметров;
  • минимум 2,8 мм допускается для труб из алюминия и меди с сечением ≤ 10 и 4 кв.мм соответственно;
  • 3,2 миллиметра – для проводов диаметром ≤ 25 и 10 кв.мм.

Основные правила при выполнении работ

Подготовив поверхности, можно приступать к прокладке коробов и размещению подрозетников и выключателей. Для этого в поверхностях просверливаются гнезда нужного размера и заводятся трубы, к которым и будут крепиться монтажные коробки.

В том случае, когда используется медный кабель, после заведения важно развальцевать концы и припаять к самой коробке, а края стальных можно прикрепить сваркой. Распаечные коробки устанавливаются таким же способом, главное, чтобы все соединения имели надежную антикоррозийную защиту, а все элементы общей конструкции заземлены без разрывов в цепи. Для электропроводки обычно используются трехжильные или пятижильные провода, оснащенные заземляющими проводниками

На концах труб устанавливают особые втулки, защищающие изоляцию от возможных повреждений

Для электропроводки обычно используются трехжильные или пятижильные провода, оснащенные заземляющими проводниками. На концах труб устанавливают особые втулки, защищающие изоляцию от возможных повреждений.

Далее можно приступить к присоединению жил кабеля к электрооборудованию. При подсоединении электророзеток и выключателей нельзя допустить повреждения изоляции элементами крепежа.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
