Схемы подключения
Элеваторный узел может быть использован в системах с различными специфическими особенностями — однотрубных, автономных или иных линиях теплоснабжения. Принципы подачи теплоносителя, параметры потока не всегда позволяют обеспечить неизменный и стабильный результат на выходе. Для организации нормального теплоснабжения квартир или корректировки параметров потока, поступающего из магистральной сети, используются различные схемы подключения элеваторных узлов. Все они нуждаются в наличии дополнительного оборудования, иногда в достаточно больших объёмах, но результат, который достигается вследствие этого, компенсирует понесённые расходы. Рассмотрим существующие схемы подключения:
С регулятором расхода воды
Расход воды является основным фактором, делающим возможной регулировку режима обогрева помещений. Изменения расхода вызывают колебания температуры в жилых комнатах, что недопустимо. Вопрос решается установкой перед узлом смешивания регулятора, обеспечивающего постоянный расход воды и стабилизирующего тепловой режим.
Схема элеваторного узла смешения с регулятором расходом: 1 — подающая линия тепловой сети; 2 — обратная линия тепловой сети; 3 — элеватор; 4 — регулятор расхода; 5 — местная система отопления
Особенно важным такое решение становится в однотрубных системах, где имеется нагрузка в виде ГВС, дестабилизирующая расход горячей воды и создающая существенные колебания во время активного водоразбора (утренние и вечерние часы, праздничные и выходные дни). При этом данная схема не способна исправить ситуацию при изменениях температуры теплоносителя в магистральной линии, что является её недостатком, хоть и не слишком существенным. Падение температуры теплоносителя в питающих трубопроводах означает аварию на ТЭЦ или ином пункте нагрева, а это случается редко.
С регулирующим соплом
Схема подключения элеваторного узла с возможностью регулировки пропускной способности сопла позволяет оперативно реагировать на изменения параметров теплоносителя в магистральной линии.
Схема элеваторного узла с регулирующей иглой: 1 — подающая линия тепловой сети; 2 — обратная линия тепловой сети; 3 — элеватор; 5 — местная система отопления ; 6 — регулятор с иглой, вдвигаемой в сопло элеватора
При этом ручная регулировка малоэффективна, поскольку для этого надо постоянно подходить к элеватору, который обычно расположен в подвальном помещении. Наибольшая эффективность системы с регулируемым соплом достигается при полной автоматизации процесса, с использованием датчиков температуры и давления, подающих сигнал на сервопривод элеватора. Такая схема позволяет получить дополнительные возможности при настройке режима работы, но необходимость в ней возникает не всегда, а только в перегруженных или нестабильных системах с возможными колебаниями температуры теплоносителя.
Схема элеваторного узла с использованием датчиков температуры и давления, подающих сигнал на сервопривод элеватора
К недостаткам подобных схем принято относить необходимость изначально обеспечить высокое давление в системе, так как регулировка возможна лишь в пределах параметров потока в магистрали. Кроме того, нагрузки на механику, в частности — на сопло и иглу, создают необходимость постоянного наблюдения и своевременной замены элементов, вышедших из строя.
С регулирующим насосом
Подобные схемы используются при отсутствии достаточного для функционирования элеватора давления в питающих трубопроводах.
Схема элеваторного узла с корректирующим насосом: 1 — подающая линия тепловой сети; 2 — обратная линия тепловой сети; 3 — элеватор; 4 — регулятор расхода; 5 — местная система отопления ; 7 — регулятор температуры; 8 — смесительный насос
Увеличение давления делает возможным применение элеваторного узла в автономных тепловых сетях частного дома, позволяет обеспечить циркуляцию теплоносителя при исчезновении давления в магистрали. Насос устанавливается перед элеватором или на перемычке между прямым и обратным трубопроводами перед входом в элеватор. Для обеспечения нормального режима работы в дополнение к насосу требуется использовать регулятор температуры, а также необходимо подключение электропитания.
Что такое элеваторный узел?
Элеваторный узел системы отопления – это устройство определенного типа, выполняющее функции инжекционного или водоструйного насоса. Основные задачи – повышение давления внутри отопительной системы, увеличение прокачки теплоносителя по сети, повышение роста объема.
Прочный тепловой узел может транспортировать значительно перегретый теплоноситель, что выгодно с экономической стороны. Например, одна тонна воды, нагретая до +150 С, содержит намного больше тепловой энергии, чем тот же объем с показателями +90 С. Применение теплового узла обеспечивает быстрое перемещение носителя по системе, при этом без обращения жидкой субстанции в пар – свойство объясняется постоянно поддерживаемым давлением, которое удерживает носитель в агрегатном жидком состоянии.
Принцип работы и схема узла
Алгоритм работы элеваторной перемычки:
- Нагретый теплоноситель проходит через патрубок в направлении сопла, затем под давлением течение ускоряется и запускается эффект водоструйного насоса. Поэтому пока вода проходит через сопло, обеспечивается циркуляция носителя в системе.
- В момент прохода жидкости через смесительную камеру уровень напора снижается до нормального и струя, попадая в диффузор, обеспечивает разрежение в камере смешивания. По эффекту эжекции теплоноситель с повышенным показателем давления увлекает через перемычку воду, которая возвращается из сети отопления.
- Перемешивание охлажденного и нагретого потока происходит в камере элеватора отопления, поэтому при выходе из диффузора температура потока снижается до +95 С.
Рассмотрев, что такое тепловой узел в многоквартирном доме, принцип работы элеватора, следует знать, что для нормальной функциональности агрегата важно обеспечить должный перепад давлений в магистрали и обратной линии. Разница показателей нужна для преодоления гидравлического сопротивления отопительной системы в доме и самого прибора. Внешне элеватор выглядит как крупный тройник из металлических труб, оснащенный на концах соединительными фланцами
Но если смотреть на чертеж, то устройство элеватора теплового узла изнутри более сложное:
Внешне элеватор выглядит как крупный тройник из металлических труб, оснащенный на концах соединительными фланцами. Но если смотреть на чертеж, то устройство элеватора теплового узла изнутри более сложное:
- левый патрубок выглядит как сопло, сужающееся до расчетного диаметра;
- сразу за соплом находится цилиндр смесительной камеры;
- присоединение обратной магистрали достигается за счет нижнего патрубка;
- патрубок справа представляет собой диффузор с расширением, который направляет горячую воду в отопительную систему.
Подробная схема элеваторного узла отопления необходима при подключении системы. Соединение осуществляется так: левый патрубок – к подающей магистрали центральной сети, нижний – к трубопроводу с подачей обратного потока. Отсекающие задвижки нужно ставить с обеих сторон, дополняя их сетчатым фильтром, который нужен для отсеивания крупных частиц и вкраплений. Также конструкция теплового пункта дополняется манометрами, термометрами и счетчиками учета тепла.
Преимущества и недостатки теплового узла
Несмотря на моральную устарелость оборудования, простота конструкции и невысокая стоимость объясняют востребованность элеватора отопления. Прибор не нужно подключать к электросети, он работает энергонезависимо. Многие пользователи утверждают, что схема нерациональна и при низком КПД (до 30%) прибора, следует снизить нагрев теплоносителя, отказавшись от узла.
Но если убрать элеватор отопления, то диаметр труб магистрали придется значительно увеличить, чтобы обеспечить нормальное течение теплоносителя с пониженной температурой, а это приведет к дополнительным расходам. Поэтому отказываться от струйного насоса преждевременно.
К недостаткам относят невозможность управления температурой воды, но при использовании приборов с регулировкой диаметра сопла минус нивелируется. Регулировка сопла поможет управлять скоростью подаваемого теплоносителя, изменять параметры разрежения в камере смесителя и, как следствие, контролировать температуру подачи воды.
Распределительные устройства
Элеваторный узел со всей своей обвязкой можно представить как нагнетательный циркуляционный насос, который под определенным давлением подает теплоноситель в отопительную систему.
Если на объекте несколько этажей и потребителей, то самое верное решение – распределение общего потока теплоносителя каждому потребителю.
Для решения таких задач предназначена гребенка для системы отопления, которая имеет другое название – коллектор. Это устройство можно представить в виде емкости. В емкость с выхода элеватора втекает теплоноситель, который затем вытекает через несколько выходов, причем с одинаковым напором.
Следовательно, гребенка распределительная системы отопления позволяет отключение, регулировку, ремонт отдельных потребителей объекта без остановки работы контура отопления. Наличие коллектора исключает взаимное влияние ответвлений системы отопления. При этом давление в батареях отопления соответствует давлению на выходе элеватора.
Зачем нужен элеваторный узел отопления: схемы, принципы работы и проверки установки
Уменьшение тепловых потерь является основной задачей при планировании централизованного отопления. Для этого, еще на этапе нагрева теплоносителя, создаются особые условия для его транспортировки: повышенное давление, максимальный температурный режим. Но для того чтобы при распределении горячей воды уровень ее нагрева понизился до требуемого устанавливают элеваторный узел отопления: схемы, принципы работы и проверки должны строго соответствовать нормам. Несмотря на то что он является частью центрального отопления, обычный пользователь должен знать принцип его работы.
Тепловой распределительный пункт здания
Теплотехники рекомендуют применять один из трех температурных режимов работы котелен. Эти режимы вначале были рассчитаны теоретически и прошли многолетнее практическое применение. Они обеспечивают передачу тепла с минимальными потерями на значительные расстояния с максимальной эффективностью.
Тепловые режимы котелен можно обозначить как соотношение температуры подачи к температуре «обратки»:
- 150/70 – температура подачи 150 градусов, а температура «обратки» 70 градусов.
- 130/70- температура воды 130 градусов, температура «обратки» 70 градусов;
- 95/70 – температура воды 95 градусов, температура «обратки» — 70 градусов.
В реальных условиях режим выбирается для каждого конкретного региона, исходя из величины зимней температуры воздуха. Следует отметить, что применять для отопления помещений высокие температуры, особенно 150 и 130 градусов нельзя, чтобы избежать ожогов и серьезных последствий при разгерметизации.
Температура воды превышает точку кипения, и она не кипит в трубопроводах благодаря высокому давлению. Значит нужно снизить температуру и давление и обеспечить необходимый отбор тепла для конкретного здания. Эта задача возложена на элеваторный узел системы отопления – специальное теплотехническое оборудование, расположенное в тепловом распределительном пункте.
Возможные неисправности
Работа узла может нарушаться из-за засорения грязевика или поломки датчиков, манометров
Сам элеватор – устройство надежное, работающее в стабильном режиме. Единственной его неисправностью может быть повреждение сопла, так как перегретая вода является достаточно агрессивным агентом.
Неисправности могут быть в окружающем оборудовании:
- засорение грязевика;
- поломка задвижки;
- некорректная работа датчиков.
Нарушения в работе элеватора и оборудования узла проявляются как колебания температуры теплоносителя и решаются ревизией устройства, заменой сопла, прочисткой грязевика или ремонтом задвижек.
Возможные неисправности и ремонт
Невзирая на надежность оборудования, в некоторых случаях элеваторный отопительный узел может давать сбои. Горячий теплоноситель и повышенное давление быстро находят уязвимые участки и провоцируют выход из строя этого устройства. Это неизбежно происходит, если отдельные элементы имеют некачественную сборку, расчет размера сопла произведен неправильно, а также из-за появления засоров.
Шум в отопительном трубопроводе. Элеваторный узел отопления во время своей работы может создавать шум. Если это отмечается, это значит, на выходе сопла во время эксплуатации появились неровности или трещины.
Причина образования этих дефектов заключается в перекосах сопла, которые вызваны подачей горячей воды под высоким давлением. Это может случиться, если чрезмерный напор не дросселируется расходным регулятором.
Неверный температурный режим
Качественную работу отопительного элеватора можно поставить под сомнение, если температура на входном и выходном контуре значительно отличается от температурного графика. Вероятней всего, причиной для этого является завышенный размер сопла.
Неправильный расход теплоносителя
Неисправный дроссель может привести к изменению расхода теплоносителя в отличие от проектного показателя.
Это нарушение можно с легкостью определить за счет изменения температуры в подающей и обратной трубе. Проблему можно решить с помощью ремонта расходного регулятора.
Неисправные части узла
Если схема подключения системы отопления к наружной магистрали независима, то причину некачественной работы элеватора могут вызвать неисправные водонагревательные элементы, циркуляционные насосы, защитная и запорная арматура, различные утечки в оборудовании и трубах, выход из строя регуляторов.
К главным причинам, которые негативно влияют на принцип работы и схему насосного оборудования, относится разрушение эластичных мембран в соединениях валов электрического двигателя и насоса, износ подшипников и выход из строя посадочных участков под них, появление трещин и неровностей на корпусе, протекание сальников. Все вышеперечисленные поломки можно устранить только с помощью ремонта.
Некачественная работа водонагревателей может наблюдаться, если нарушена герметичность трубопровода, произошло слипание или разрушение трубного узла. Решить проблему можно только с помощью замены труб.
Засоры и загрязнения
Засоры являются одной из самых частых причин некачественного теплоснабжения. Их появление обусловлено попаданием грязи в отопительную систему, если грязевые фильтры не справляются со своей задачей. Увеличить проблему могут и наросты коррозий внутри трубопровода.
Уровень загрязнения фильтров можно узнать по данным манометров, которые установлены возле фильтра и за ним. Сильный перепад давления сможет подтвердить или опровергнуть предположение об уровне загрязненности. Для очистки фильтров необходимо вывести грязь через спускные клапаны, которые находятся внизу корпуса.
Любые неисправности работы в системе отопительного оборудования и труб необходимо исправить незамедлительно!
Любые замечания, которые не влияют на работу системы отопления, в непременном порядке должны быть зарегистрированы в специальной документации, ее необходимо включить в план капитальных или текущих работ по ремонту оборудования. Устранение неисправностей необходимо производить в летнее время перед сезоном отопления.
Элеваторный узел отопления — что это такое? Схема и принцип работы
Никто не будет спорить, что система отопления является одной из наиболее важных систем жизнеобеспечения любого жилья, как частного дома, так и квартиры.
Если говорить о квартирах, то в них зачастую преобладает централизованное отопление, в частных же домах чаще всего встречаются автономные системы отопления. В любом случае устройство отопительной системы требует пристального внимания.
Например, в этой статье мы поговорим о таком важном элементе, как элеваторный узел отопления, о предназначении которого известно далеко не всем. Давайте разбираться
Что такое элеваторный узел отопления и для чего он используется?
Для того чтоб наглядно понять устройство и предназначение элеваторного узла можно зайти в обычный подвал многоэтажного дома. Там, среди остальных элементов теплового узла и можно найти нужную деталь.

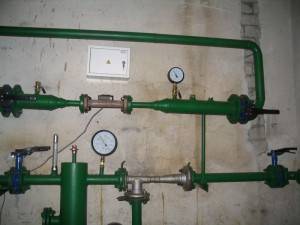

Элеваторный узел отопления
Рассмотрим принципиальную схему подачи теплоносителя в систему отопления жилого дома. Горячая вода подается по трубопроводам к дому. Стоит отметить, что трубопроводов всего два, из которых:
- 1- подающий (подводит горячую воду к дому);
- 2- обратный (осуществляет отвод теплоносителя, отдавшего тепло, обратно в котельную);
Нагретая до определенной температуры воды из тепловой камеры попадает в подвал здания, где на вход в тепловой узел на трубопроводах установлена запорная арматура. Раньше в качестве запорной арматуры повсеместно устанавливались задвижки, теперь их постепенно вытесняют шаровые краны, изготовленные из стали. Дальнейший путь теплоносителя зависит от его температуры.
В нашей стране котельные работают по трем основным тепловым режимам:
- 95(90)/70 0С;
- 130/70 0С;
- 150/70 0С;
Если вода в подающем трубопроводе нагрета не более чем до 95 0С, то она просто распределяется по системе отопления при помощи коллектора, оснащенного регулировочными устройствами (балансировочными кранами).
В том случае, если температура теплоносителя выше 95 0С, то согласно действующим нормам такую воду нельзя подавать в отопительную систему. Нужно ее охладить. Именно здесь и вступает в работу элеваторный узел.
Стоит отметить, что элеваторный узел отопления является наиболее дешевым и простым способом охлаждения теплоносителя.
Принцип работы элеваторного узла отопления и схема
С помощью элеватора температура перегретой воды опускается до расчетной, после чего подготовленный теплоноситель направляется в приборы отопления. Принцип работы элеваторного узла основан на смешивании в нем перегретого теплоносителя из подающего трубопровода с остывшей водой из обратной трубы.
Приведенная ниже схема элеваторного узла наглядно показывает, что элеватор выполняет сразу 2 функции, что позволяет повысить общую эффективность функционирования системы отопления:
- Работает в качестве циркуляционного насоса;
- Выполняет функцию смешивания;
Схема элеваторного узла
Преимущество элеватора в его несложном устройстве и, несмотря на это, в высокой эффективности. Стоимость его невысока. Для работы ему не требуется подключения электрического тока.
Стоит упомянуть и недостатки этого элемента:
- Отсутствует возможность регулирования температуры воды на выходе;
- Перепад давления между подающим и обратным трубопроводом не должен выходить из диапазона 0,8-2 Бар;
- Только точный расчет каждой детали элеватора гарантирует его эффективную работу;
На сегодняшний день элеваторы все еще широко используются в тепловых узлах жилых домов, так как эффективность их работы не зависит от изменений тепловых и гидравлических режимов в тепловых сетях.
Кроме того элеваторный узел не требует постоянного присмотра, а для его регулировки достаточно правильно подобрать диаметр сопла.
Стоит помнить, что весь подбор элементов элеваторного узла стоит доверять только специалистам, имеющим соответствующие разрешения.
Схема элеватора
Из чего состоит элеваторный узел
- Струйный элеватор;
- Сопло;
- Камера разрешения;
Кроме того в состав элеваторного узла входит так называемая «обвязка элеватора», состоящая из контрольных манометров, термометров, запорной арматуры.
В последнее время появились элеваторы, оснащенные электроприводом для регулирования диаметра сопла. Такой элеватор позволяет автоматически регулировать температуру теплоносителя, поступающего в систему отопления.
Однако пока такие модели не получают широкого распространения ввиду невысокой степени надежности.
Принцип работы элеваторного узла
Принцип работы теплового элеваторного узла и водоструйного элеватора. В предыдущей статье мы с вами выяснили основное назначение теплового элеваторного узла и особенности эксплуатации, водоструйных или как их еще называют инжекционных элеваторов. Вкратце — основное назначение элеватора понижение температуры воды и одновременно увеличение объема прокачиваемой воды во внутренней системе отопления жилого дома.
Теперь разберем, как же все-таки работает водоструйный элеватор и за счет чего он увеличивает прокачку теплоносителя через батареи в квартире.
Теплоноситель поступает в дом с температурой соответствующей температурному графику работы котельной. Температурный график это соотношение между температурой на улице и температурой, которую котельная или ТЭЦ должны подать в теплосеть, и соответственно с небольшими потерями к вашему тепловому пункту (вода, двигаясь по трубам на большие расстояния, немного остывает). Чем холоднее на улице, тем большую температуру выдает котельная.
Например, при температурном графике 130/70:
- при +8 градусах на улице в подающем трубопроводе отопления должно быть 42 градуса;
- при 0 градусов 76 градусов;
- при -22 градуса 115 градусов;
Если кого-то интересуют более подробные цифры, можете скачать температурные графики для различных систем отопления здесь .
Но вернемся к принципу и схеме работы нашего теплового элеваторного узла.
Пройдя входные задвижки, грязевики или сетчато-магнитные фильтра, вода поступает непосредственно в смешивающее элеваторное устройство — элеватор. который состоит из стального корпуса, внутри которого находится смешивающая камера и сужающее устройство (сопло).
Перегретая вода выходит из сопла в смешивающую камеру с большой скоростью. В результате в камере за струей создается разрежение за счет чего и происходит подсасывание или инжекция воды из обратного трубопровода. За счет изменения диаметра отверстия в сопле можно в определенных пределах регулировать расход воды и соответственно температуру воды на выходе из элеватора.
Элеватор теплового узла работает одновременно как циркуляционный насос и как смеситель. При этом он не потребляет электрическую энергию. а использует перепад давления перед элеватором или как еще принято говорить располагаемый напор в тепловой сети.
Для эффективно работы элеватора необходимо, что бы располагаемый напор в теплосети соотносился к сопротивлению системы отопления не хуже чем 7 к 1 . Если сопротивление системы отопления стандартной пятиэтажки 1м или это 0,1 кгс/см2 то для нормальной работы элеваторного узла необходим располагаемый напор в системе отопления до ИТП не менее 7 м или 0,7 кгс/см2.
Для примера если в подающем трубопроводе 5 кгс/см2 то в обратном не более 4,3 кгс/см2.
Обратите внимание на то, что на выходе элеватора давление в подающем трубопроводе не намного больше давления в обратном трубопроводе и это нормально, 0,1 кгс/см2 по манометрам заметить довольно сложно, качество современных манометров к сожалению на очень низком уровне, но это уже тема для отдельной статьи. А вот если у вас разница давлений после элеватора больше 0,3 кгс/см2 следует насторожиться, или у вас система отопления сильно забита грязью, или при капитальном ремонте вам очень сильно занизили диаметры разводящих труб. Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов
Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов
Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов стало возможным только благодаря хорошей маркетинговой у нас явление очень редкое, обычно мы все тепло недополучаем
Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов. Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов стало возможным только благодаря хорошей маркетинговой у нас явление очень редкое, обычно мы все тепло недополучаем.
Элеваторный узел системы отопления с регулировкой
Расширить возможности обычного элеватора и сделать его более гибким позволяет применение в нем регулирующих элементов. Основной принцип работы подобных устройств заключается в изменении сечения проходного канала сопла, для чего в него вводят иглу конусной формы. Механизм ввода может быть ручным или автоматическим при помощи электроприводного механизма.
В элеваторах, регулируемых механическим методом, иглу перемещает расположенный перпендикулярно относительно ее оси зубчатый шток. Ось поворачивают рукояткой, которая лежит на диске с делениями, фиксирующими положение рычага и определенные параметры настройки.
При автоматической регулировке электропривод располагается на одной оси с иглой, обеспечивая ее возвратное или поступательные движение. При этом сам элеватор состоит из двух фрагментов — непосредственно самого узла с форсункой, и предшествующей ему камеры, в которую поступают подающий (сверху) и обратный (снизу) потоки, а внутри передвигается игла, входящая через герметично закрытый торец по центральной оси.
Рис. 7 Схема монтажа и комплектация
Назначение и функции узла
Вода в сетях централизованного теплоснабжения достигает температуры 150 °С и движется по наружным магистралям под давлением 6—10 Бар. Зачем поддерживаются столь высокие параметры теплоносителя:
- Чтобы высокотемпературные котлы либо другое теплосиловое оборудование функционировало с максимальным КПД.
- Для доставки нагретой воды в районы, отдаленные от котельной или ТЭЦ, сетевые насосы должны создавать приличный напор. Тогда на тепловых вводах близлежащих зданий давление достигает 10 Бар (опрессовка – 12 Бар).
- Транспортировка перегретого теплоносителя выгодна экономически. Тонна воды, доведенная до 150 градусов, содержит значительно больше тепловой энергии, нежели аналогичный объем при 90 °С.
Согласно действующим нормативным документам, температура теплоносителя, подаваемого в систему водяного отопления жилого либо административного здания, не должна превышать 95 °С. Да и напор 8—10 атмосфер слишком велик для внутридомовой теплосети. Значит, указанные параметры воды нужно подкорректировать в меньшую сторону.
Элеватор — это энергонезависимое устройство, понижающее давление и температуру входящего теплоносителя путем подмешивания охлажденной воды, поступающей из системы отопления. Показанный выше на фото элемент входит в состав схемы теплового узла, устанавливается между подающим и обратным трубопроводом.
Третья функция элеватора – обеспечить циркуляцию воды в домовом контуре (как правило, однотрубной системы). Вот почему данный элемент представляет интерес – при внешней простоте он совмещает 3 устройства – регулятор давления, смесительный узел и водоструйный циркуляционный насос.
Элеваторный элемент со сменным соплом
Что это такое
Функции
Говоря несложными словами, элеваторные узлы отопления — это необычные буферы между домовыми и теплотрассой инженерными системами.
Они совмещают пара функций:
- Преобразуют перепад давлений между нитками автострады (3-4 атмосферы) в нужные для работы отопительного контура 0,2.
- Помогают для запуска либо горячего систем водоснабжения и остановки отопления.
- Разрешают переключаться между различными режимами работы системы ГВС.
Элементы

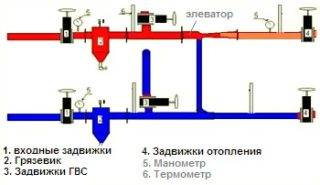

Несложная схема элеваторного узла отопления включает:
- Несколько входных задвижек на подающей и обратной нитках. Подача неизменно расположена выше обратки.
- Несколько домовых задвижек, отсекающих элеваторный узел от системы отопления.
- Грязевики на подаче и, реже, на обратке.
- Сбросники в контуре отопления, разрешающие всецело осушить его либо перепустить систему на сброс, выгнав из нее при запуске значительную часть воздуха. Сбросы считается хорошим тоном выводить в канализацию.
- Контрольные вентиля, разрешающие замерить давления и температуры подачи, обратки и смеси.
- Наконец, фактически водоструйный элеватор — снабженный фланцами тройник для труб с соплом в.
Как работает элеваторная система отопления? В базе принципа ее работы лежит закон Бернулли, утверждающий, что статическое давление в потоке обратно пропорционально его скорости.
Более тёплая и находящаяся под более большим давлением вода из подающего трубопровода впрыскивается через сопло в раструб элеватора и формирует там, как ни парадоксально это звучит, территорию разрежения, вовлекающую через подсос часть воды из обратного трубопровода в повторный цикл циркуляции.
Тем самым обеспечиваются:
- Громадной расход теплоносителя через контур при минимальном его расходе из автострады.
- Выравнивание температур ближних к элеватору и дальних от него отопительных устройств.
Как распределяются давления, измеренные на протяжении отопительного сезона? Приведем обычные параметры.
| Точка измерения | Давление, кгс/см2 |
| Подача по окончании входной задвижки | 6,0 |
| Обратка | 3,2 |
| Смесь по окончании элеватора | 3,4 |
Температуры в автостраде и по окончании элеватора подчиняются так именуемому температурному графику, определяющим причиной в котором есть уличная температура. Большое значение для подающей нитки автострады — 150 градусов: при предстоящем нагреве вода закипит, не обращая внимания на избыточное давление. Большая температура смеси — 95 С для двухтрубных и 105 для однотрубных систем.
Кроме перечисленных элементов, элеватор системы отопления может включать врезки тёплого водоснабжения.
Вероятны две их главных конфигурации.
- В зданиях, выстроенных до конца 70-х годов, ГВС запитано через одну врезку в подачу и одну — в обратку.
- В более новых зданиях присутствует по две врезки на каждой нитке. На фланце для соединения труб между врезками ставится подпорная шайба с диаметром на 1-2 мм больше, чем диаметр сопла. Она снабжает перепад, достаточный чтобы при включении ГВС по схемам «из подачи в подачу» и «из обратки в обратку» через спаренные стояки и полотенцесушители непрерывно циркулировала вода.
Принцип работы
Балансировочный клапан для системы отопления
Выше приведенная схема демонстрирует как строение элеваторного узла, так и его принцип работы. Однако этого не достаточно для более детального ознакомления.
Внешне, элеваторный узел отопительной системы имеет вид своеобразного горшка. В качестве дополнения, рядом с прибором могут монтироваться некоторые очистительные устройства (фильтры), которые также должны быть внесены в расчет. Чаще всего в эксплуатации находятся:
- грязеуловители – это фильтры, предназначенные для удаления наиболее крупного мусора (примесей) из входного теплоносителя;
- сетчато-магнитные фильтры – это очистители, предназначенные для очищения теплоносителя, поступающего в дом.
Фильтр, предназначенный для удаления мусора из теплоносителя
Схема не включает в себя подключение к фильтрам, что прямо связано с их возможным отсутствием. Таким образом, фильтры не являются обязательной частью отопительной системы.
После того как теплоноситель проходит через процесс фильтрации, жидкость отправляется в камеру смешивания, откуда, как говорилось ранее, поступает по трубам к потребителю. За счет того, что горячий теплоноситель движется со скоростью значительно превышающей скорость жидкости из зоны разряжения, потребитель получает стабильный нагрев труб, радиаторов и т.п.
Сетчато-магнитный фильтр для очищения теплоносителя от примесей
Во время инжекции (процесса смешивания холодной и горячей жидкостей) система не требует личного контроля человека. Для любых изменений температуры необходимо всего лишь изменить размеры сопла элеваторного узла.
За счет инжекции в элеваторном узле объединяется сразу два вида устройств: насос и смеситель. Главным достоинством элеватора является отсутствие всякой необходимости в электроэнергии.
