Строим гараж из металлопрофиля своими руками

Утепление

Утеплять гараж из профлиста стоит только в случае, если его будете отапливать. При этом стоит знать, что при правильном утеплении у вас «съедается» приличная площадь — на сам утеплитель, вентзазор и внутреннюю обшивку уйдет 7-10 см. Для утепления используют, как правило, два материала — базальтовую вату в жестких матах или пенополиуретан (пенопласт).

Как утеплить минеральной ватой

Для монтажа минеральной ваты требуется обрешетка — плиты хоть и жесткие, но сами стоять не могут, им требуется опора. Собирается обрешетка из досок шириной, равной толщине утеплителя или из оцинкованного профиля с такой же полочкой. Крепится к каркасу с шагом на 2-3 см меньше ширины мата. При таком шаге утеплитель становится враспор, стоит прочно и дополнительной фиксации не требует. Но для надежности его все-таки надо закрепить специальными «саморезвами- зонтиками», которые вкручивают в трубы/уголки обвязки.

Собран каркас из оцинкованного профиля, установлены плиты минваты

После монтажа утеплителя, из планок толщиной 3 см набивается контр-обрешетка. Ее направление перпендикулярно планкам обрешетки. Эти три сантиметра — вентзазор, который необходим для выведения влаги, которая будет накапливаться в утеплителе (конденсат, который возникает из-за разности температур в помещении и на улице). Без вентзазора минеральная вата не «проживет» и сезона. Если она напитается влаги, а потом замерзает, после разморозки может просто рассыпаться. А так как гараж обычно топится от случая к случаю, то нескольких таких заморозок более чем достаточно. Потому или используйте другой материал, или делайте зазор для вентиляции.

Чтобы закрыть минеральную вату от повышенной важности, что иногда бывает внутри гаража, поверх контробрешетки настилается пароизоляционная мембрана. Она должна препятствовать попаданию влаги из помещения, но не мешать ей выходить из утеплителя. При монтаже пароизоляции, ее стараются сделать герметичной

Для этого одно полотно заходит на другое не менее чем на 10 см, стыки проклеиваются двусторонним скотчем. Крепится пароизоляция к обрешетке планками (на гвозди, саморезы или скобы)

При монтаже пароизоляции, ее стараются сделать герметичной. Для этого одно полотно заходит на другое не менее чем на 10 см, стыки проклеиваются двусторонним скотчем. Крепится пароизоляция к обрешетке планками (на гвозди, саморезы или скобы).

Раскатывается пароизоляционная мембрана

Поверх всего этого пирога набивается внутренняя обшивка. Очень это влагостойкая фанера или ОСБ, но можно использовать и другие листовые материалы — ГВЛ, ГСП и другие. Последние даже предпочтительнее, так как не горят.

Использование пенопласта

Сам по себе пенопласт как утеплитель неплох, но не в этом случае. Гараж из профлиста будет нагреваться летом до солидных температур, а нагретый пенопласт выделяет вредные для здоровья вещества. Это — один минус. Второй — непонятно как его крепить. Обычно крепят к стене саморезами с большими пластиковыми шляпками — зонтиками, но в с профнастилом такой способ не подходит — не будете же его дырявить.

Как закрепить пенопласт на профлисте

Есть вариант — установить на герметик или монтажную пену. Монтажная пена хорошо фиксирует, но гигроскопична. Без наличия вентзазора, напитавшись влагой, она станет отличным рассадником для плесени, грибков, насекомых.

Герметик негигрокоспичен, но дорог, ведь требуется состав с возможностью эксплуатации в широком температурном диапазоне. Надо чтобы он был морозостойкий и переносил нагрев до значительных температур.

Сделать обрешетку и вставить в нее пенопласт

Еще вариант — сделать обрешетку из оцинкованного профиля. Ее шаг — 1 метр, так как таков стандартный размер пенопластового блока. В этом случае их можно вставить и прикрепить к обрешетке.

Все более популярным становится утепление при помощи вспененного полиуретана, наносимого из аппарата сплошным слоем. Никаких проблем с креплением в этом случае не возникает, но услуги эти платные — требуется специальное оборудование. Зато никакой мороки с монтажом.

Утепление ППУ — вспененным пенополиуретаном

В общем, это все о том, как сделать гараж из профнастила своими руками. Есть еще множество моментов и нюансов, но они по большей части индивидуальны. О том, как сделать пол в гараже читайте тут, а чем покрыть бетонный пол описано тут.

Смотровая яма

Дно котлована следует выровнять, а также засыпать песком и утрамбовать. Если на территории близко располагаются грунтовые воды, то необходимо выполнить дренаж вокруг ямы, для этого устанавливаются трубы, конец которых вводится в ближайший водоем или колодец канализации. Для того чтобы правильно обустроить фундамент, необходимо произвести разметку основания, для этого следует использовать колышки и веревку. Выложить поверхность, на которую будет опираться гараж, можно с помощью готовых бетонных блоков, которые скрепляются между собой раствором на основе цемента и песка. Стенки ямы тоже выполняются из тех же изделий или с использованием кирпича. После того как раствор застынет, внешние стенки ямы можно гидроизолировать, используя для этого битумную мастику. Отлично подходят и другие рулонные материалы. На следующем этапе производится засыпка песком.

Особенности: плюсы и минусы

Гараж из профнастила представляет собой строение, которое устанавливают из профилированных листов стали. Данный материал может иметь различную высоту волны и толщину, поэтому в зависимости от того, какая предполагается нагрузка на конструкцию, могут выбирать профнастил марки С18 или С21. При этом, чем больше будет высота волны листов, тем надёжнее получится постройка. Так как вес профлиста небольшой, то монтаж такого гаража чаще всего выполняют на ленточный или трубный фундамент. Чтобы ускорить процесс установки конструкции, рекомендуется приобретать готовые комплекты деталей, на сборку которых уйдет не более 3 дней, они, как правило, состоят из каркаса, кровли, стен, ворот и карниза.

Что же касается положительных качеств профнастила, то к ним можно отнести:

• морозоустойчивость;
• легкий вес;
• долговечность и надежность в использовании;
• негорючесть материала;
• удобство в транспортировке;
• низкая стоимость;
• эстетичный вид;
• высокая устойчивость к процессам гниения;
• не нуждается в дополнительной обработке.

Несмотря на наличие плюсов, профлисты имеют и свои минусы:

• Возможность деформации. При ржавлении металла и сильном ударе, защитный слой материала повреждается.
• Легкость взлома. Если грабители захотят проникнуть внутрь такого гаража, то сделать это им не составит особого труда. Поэтому постройку рекомендуется устанавливать только во дворе дома.
• Низкая теплопроводность. Летом металл сильно нагревается, а зимой охлаждается.
• Конструкция нуждается в дополнительной опоре.

Это интересно: Стиль кантри в интерьере кухни: познаем суть

Как правильно выбрать профнастил?

Оцинкованная рулонная сталь, которая проходит через несколько слоев покрытия, в том числе лакокрасочного, называется профнастилом. К потребителю этот материал поступает в виде рифлёных листов. Существуют несколько видов профнастила, для строительства гаража могут быть использованы три из них.

Итак,

• Н. Эта буква в маркировке профнастила обозначает несущую способность материала. Толщина такого материала самая большая. При этом он имеет высокую волну гофры и бороздки, которые придают ему повышенную жесткость
• НС. Несуще–стеновой профнастил, который имеет среднюю по высоте гофру и такую же, среднюю, толщину листов
• С. Это стеновой профнастил. Его применение оправдано для обшивки готовых стен. Возможно, под профнастилом размещение слоя утеплителя

Естественно, что самый крепкий профнастил для гаража с маркировкой Н. Поэтому, если стены строятся с нуля (не обшивка гаража профнастилом), стоит выбирать именно его.

Например, Н – 75 имеет такие параметры:

• Толщина листа минимум 0,7 миллиметров – максимум 1,0 миллиметр
• Нагрузка, которую может выдержать 1 м2 листа — от 9 килограммов 200 граммов до 12 килограммов
• Высота волны – 75 миллиметров

Понятно, что, чем выше высота волны, тем априори материал крепче, но важно также и то, чем он покрыт. Это может быть просто цинк, а также полиэстер, ПВХ или ПВДХ

Профнастил покрытый ПВДХ стоит дороже других, но он признан самым долговечным.

Выше сказано, что для гаража следует использовать профнастил с маркировкой «Н». Но если у Вас уже есть готовый гараж и Вы хотите его обшить этим материалом, то можно воспользоваться профнастилом с маркировкой «С». Цена профнастила С20 составляет 197 рублей за погонный метр.

Это интересно: Проекты небольших двухэтажных домов: изучаем по пунктам

Сборка каркаса

Сборка каркаса под гараж начинается с обустройства вертикальных опор. При этом опоры могут бетонироваться в плиту фундамента в процессе заливки, или могут быть прикреплены к бетонному основанию на анкерные соединения, вместе с нижней обвязкой. Наиболее качественный и надёжный вариант – бетонирование стоек с заглублением в фундаментную плиту и грунт. Его используют для строительства на открытых местах с большой ветровой нагрузкой. Он требует сооружения ямы для каждой опоры и её отдельное цементирование.

Стойки в грунте с бетонированием.

Более простой и доступный вариант – использование нижних лаг и крепёжных элементов. В этом способе вертикальная опора не заглубляется в грунт, а крепится с помощью металлического уголка к бетонному полу или деревянной балке, которая выполняет роль нижней обвязки. Такую балку предварительно крепят к плите фундамента, и после – устанавливают на неё опоры каркаса.

Поверх вертикальных несущих опор кладут верхние горизонтальные лаги. На них – сооружают перекрытия под крышу. Сама крыша сооружается из кровельных листов, которые укладывают поверх лаг перекрытия (элементов кровельного каркаса). Нижний ряд кровли укладывается с небольшим свешиванием.

Его край должен выходить за периметр строения на 50-60 см. Такой свес крыши предупреждает излишнее намокание стен и этим обеспечивает их сухость, долговечность и отсутствие влаги, плесени в гараже. Минимальный размер карниза, до полуметра, гарантирует защиту стен от слива сточной дождевой воды.

На заметку

Сборка каркаса с помощью резьбовых элементов обеспечивает возможность демонтажа гаража и его переустановки на другом месте. Каркасный гараж при необходимости может быть разобран, если крепления будут выполнены с помощью болтов, шурупов. Сборка на болты и шурупы обеспечивает возможность демонтажа стен, крыши и каркаса гаражного строения.

Подробнее о соединении опор каркасного гаража – на видео.

Расчёт

Схема гаража в первом приближении

Во время проведения расчётов нужно учитывать 2 важных фактора:

• Количество свободного места на вашем участке. Необходимо сразу определить, какую площадь вы можете отвести под гараж. Его нужно установить так чтобы постройка не препятствовала проезду или проходу людей. Учитывайте любые коммуникации, проложенные в почве (канализационные трубы, водопровод). Они не должны попасть под постройку
• Габариты автомобиля и ваши потребности. Необходимо оставить достаточно места для удобного ремонта машины. Часто хозяева гаражей сносят туда старые вещи, хранят велосипед и т.д. Если гараж будет недостаточного размера, то через некоторое время в нём станет тесно и неудобно.

С учётом потребностей хозяина гаража и имеющегося места определяются размеры помещения — их указывают при составлении чертежей. Есть 2 распространённые модели гаражей с каркасом из профильной трубы: прямоугольная постройка с односкатной кровлей (чердак не предусмотрен) и конструкция такой же формы, но с двухскатной кровлей (можно сделать чердачное помещение).

Оба гаража имеют следующие стандартные габариты:

• Длина — 6 м;
• Ширина – 3,5 м;
• Высота фронтона- 2,9 м;
• Высота задней части – 2,45 м.

При необходимости размеры можно сделать больше или меньше.

Постройку с двухскатной крышей возводят по таким же размерам, только принимают высоту от пола до потолка 2,5 м и 1 м — от перекрытия до конька.

Расчёт гаража из профильной трубы на схеме

Гараж из металлопрофиля своими руками: что для него нужно?

Итак, строим каркасный гараж из профиля своими руками. Прочность такому каркасу придаёт трубчатая форма заготовок с прямоугольным или п-образным сечением. Вид сечения позволяет применять разъёмные (дюбели и саморезы) и неразъёмные (электросварка) виды крепежа.

Для строительства каркаса гаража своими руками потребуется:

• металлопрофиль 10х10 см (для нижней и верхней обвязки каркаса, угловых стоек);
• металлопрофиль 5х5 см (для дополнительных стоек, рёбер жёсткости, откосов, лагов для кровли);
• металлический пруток толщиной 6-8 мм (для армирования фундамента и устройства угловых замков для крепления всей конструкции на бетонной основе);
• обрезная доска или ОSB (для опалубки);
• листовой материал для наружной отделки стен гаража категории С или НС;
• листовой материал для внутренней отделки гаража;
• рулонный или плёночный гидроизолятор;
• утеплитель (в плитах или матах);
• мембранную плёнку;
• крепёж (саморезы для металла, дюбеля, уголки, болты);
• кровельный материал;
• доборные детали для заделки углов и стыков;
• ворота;
• петли для ворот;
• засов, замок;
• сухая смесь М 400 для раствора;
• щебень, песок.

Важно: Расходные материалы следует закупать с разумным запасом (10%), чтобы избежать простоя в строительстве гаража из-за их нехватки.

Если строительство каркасного гаража осуществляется своими усилиями, желательно иметь партнёра и следующий набор инструментов:

• колышки и капроновый шнур для разметки;
• рулетка и уровень;
• штыковая лопата;
• бетономешалка;
• правило;
• ножницы по металлу;
• электропила «болгарка»;
• шуруповёрт;
• электроды и сварочный аппарат (если конструкция монтируется путём сварки).

К сведению: Металлические конструкции для остова гаража на 1-2 машины продаются сейчас в готовых комплектах — оцинкованные или с полимерным покрытием. Остаётся только самостоятельно подготовить фундамент и собрать каркас.

Сделанный своими руками гараж из металлопрофиля — фото:

Достоинства

Достоинства будут очевидны, как на момент начала стройки, так и по её окончании:

• лёгкость конструкции;
• выбор под неё любого фундамента неглубокого заложения;
• прочность жёстких связей каркаса;
• простота монтажа без спецтехники;
• пожарная безопасность;
• сохранность геометрии при любых подвижках почвы;
• идеальная поверхность стен;
• минимальные сроки от начала строительства до ввода в эксплуатацию (менее месяца);
• стоимость гаража из металлопрофиля своими руками в разы меньше чем стоимость капитальной постройки;
• эффективная организация пространства строительной площадки.

Земляные работы и заливка бетонного фундамента под гараж, которому для приобретения прочности нужны 2 недели, предполагают для возведения каркасного гаража из оцинкованного профиля тёплое время года.

Изготовление крыши

На гараж можно установить односкатную или двухскатную крышу. Все зависит от предпочтения хозяина. Если строение примыкает к другой постройке, то лучше сделать односкатную конструкцию с уклоном не мене 8о.

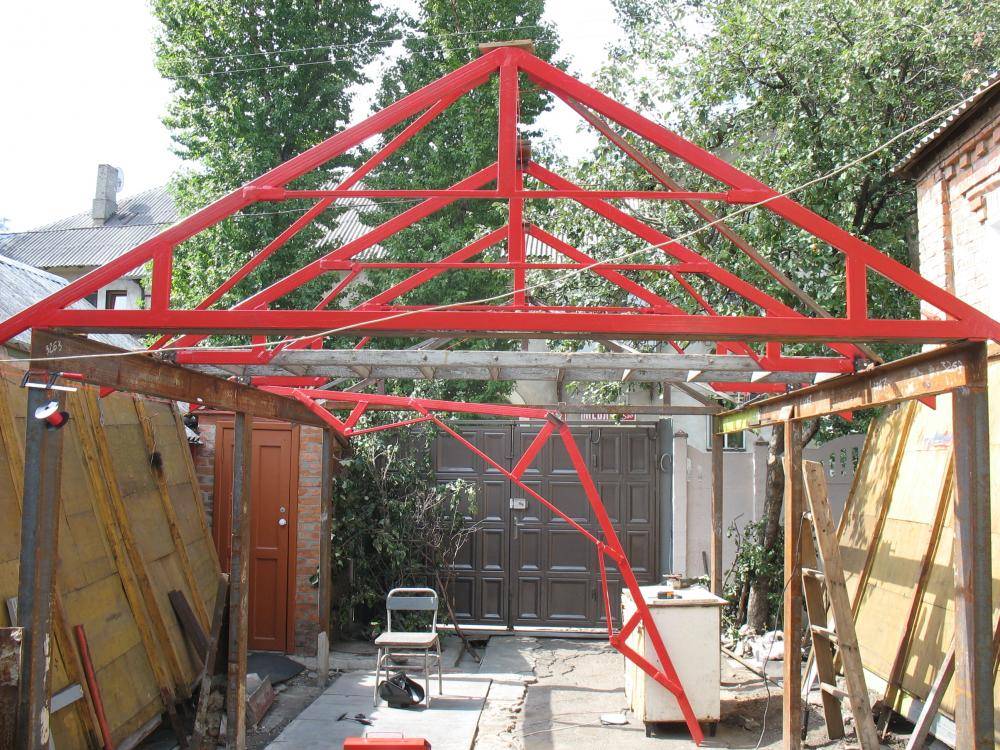

В любом случае для каждой конструкции крыши понадобиться сварить фермы из того же материала, что использовался при изготовлении каркаса. Готовые фермы приваривают к горизонтальному профилю, соединяющему сверху все стойки каркаса. Между собой фермы соединяют перемычками, чтобы получилась обрешетка для крепления профнастила. Теперь осталось покрыть крышу листами по такому же методу, как и обшивались стены.

На данном этапе, можно сказать, что гараж из металлопрофиля своими руками достроен. Впереди, конечно, предстоят еще работы по утеплению стен и потолка, прокладки электропроводки, оборудование полочек. Но, главное, что само здание уже готово и летом сюда можно поставить свое авто.

Что еще почитать по теме?

Что такое гараж из металлопрофиля

Гараж из металлического профиля — прочное и удобное помещение для стоянки автомобиля. Он не требует мощного фундамента, больших финансовых затрат и строительных навыков.

Металлопрофиль — профилированный стальной лист, покрытый полимерным слоем. Материал используется для облицовки стен, перегородок, ограждений. Для защиты от ржавчины листы металлического профиля обрабатываются цинковым или алюмоцинковым покрытием. Иногда используется алюмокремниевое, однако оно менее устойчиво к внешним воздействиям. Лучшую защиту даёт алюмоцинковое.

Специалисты считают металлический профиль лучшим строительным материалом для возведения малых зданий. Среди основных преимуществ можно выделить:

1. Скорость монтажа. На строительство гаража из металлопрофиля может уйти пара дней.
2. Лёгкость строительства. Строитель может не обладать специфическими навыками, достаточно следовать основным правилам возведения построек.
3. Малая стоимость материалов и работ. Даже если придётся нанимать профессионалов для строительства гаража, стоимость услуг будет в несколько раз дешевле, чем при возведении каменной постройки.
4. Долговечность. Металлопрофиль с качественным полимерным покрытием может прослужить до 30 лет.
5. Мобильность. При необходимости конструкцию из металлического профиля можно демонтировать и переместить в другое место.
6. Негорючесть.
7. Металлопрофиль — лёгкий материал. Благодаря этому он может использоваться для возведения временных построек в местах, где строительство капитальных гаражей запрещено законом.

Однако существуют и определённые недостатки:

1. Возможность деформации при ударе. После этого вернуть листу первоначальный вид невозможно, однако возможна его замена.
2. Слабая теплопроводность. Гараж из профнастила очень холодный. Проблема решается с помощью внутреннего утепления постройки.
3. Повышенный уровень шума во время дождя. Избавиться от этого можно с помощью изоляционных материалов.

Виды гаражей: фото

На крышу можно уложить и металлочерепицу Рулонные ворота устанавливаются при отсутствии места для распашных Распашные ворота делаются из того же металлопрофиля, что и весь гараж В самодельный гараж из металлопрофиля можно встроить все типы ворот

Где найти готовый гараж?

Доступная цена сборных конструкций позволяет приобрести уже готовый гараж типовых размеров или под заказ

Заслуживают особое внимание фирмы, которые являются изготовителями сопутствующих строительных материалов

Цена их продукции будет ещё заманчивей. Услуга установки станет бонусом к покупке

Стоит обратить внимание на квалификацию работников. Мастера своего дела гарантировано произведут правильную установку

Дилетанты могут доставить неприятные сюрпризы.

Готовые комплекты упростят самостоятельную сборку. Предусмотрительные продавцы укомплектуют всеми необходимыми деталями и элементами.

Разборные конструкции, бывшие в употреблении, можно приобрести по частным объявлениям, но перед покупкой необходимо внимательно осмотреть все детали и оценить состояние. Начатое разрушение металла остановить практически невозможно, поэтому от такой покупки лучше отказаться.

Плюсы и минусы

Профильная труба, помимо прочего, хороша универсальностью и надёжностью

Металлическая профильная труба — универсальное изделие, применяемое для изготовления всевозможных конструкций. Её популярность обусловлена множеством положительных свойств:

1. Универсальность использования. Такие изделия можно применять для любых построек. Есть множество видов профильной трубы, её используют везде – от элементов декора помещений до мощных несущих конструкций. Распространено её использование в качестве нагрузочно-декоративных частей дизайна, таких как ножки стола, перила, видимый каркас мебели.
2. Пластичность и лёгкость. Эти свойства дают возможность при необходимости согнуть элемент конструкции. Для этого нужен только трубогиб. Используют механические, электрические и гидравлические устройства – их выбирают с учётом бюджета, задач, которые нужно выполнить, и объёма работ.
3. Стоимость материала. Металл – доступный и прочный материал. Его стоимость окупается продолжительным сроком службы и эффективностью использования.
4. Надёжность. Изготовленные из профтрубы конструкции могут выдержать значительные нагрузки длительное время.
5. Разнообразие изделий. Можно подобрать и использовать трубу подходящих для вас параметров.
6. Простота устройства конструкций. Удобная и простая форма и монолитная структура упрощают как перевозку, так и использование материала.
7. Длительный срок службы. При качественном монтаже и правильном уходе детали из профильной трубы способны служить не один десяток лет.
8. Стойкость к повреждениям. Хотя металл и боится коррозии, он прекрасно противостоит механическим повреждением. Кроме того, в наше время существует множество составов для защиты материала от воздействия окружающей среды.
9. Стойкость к воздействию температур. Металлические конструкции нормально функционируют почти без изменения своих технических характеристик даже при очень высоких или низких температурах.
10. Могут использоваться вместо арматурных элементов. Прочность и надёжность профильной трубы позволяют использовать ее даже при возведении мостов и башен.

Но, помимо множества положительных свойств, профильная труба имеет и недостатки:

1. Сложность в изготовлении.
2. Не имеет защиты от атмосферных воздействий и коррозии (но можно приобрести более дорогие оцинкованные профильные трубы).
3. Её всё же сложнее гнуть, чем круглую трубу, но, как говорилось выше, с помощью специальных приспособлений можно решить эту проблему.

Подготовка к работе

Строительство любого здания требует тщательной подготовки. В процессе рассчитываются и закупаются инструменты и материалы, расчищается место под будущую застройку.

Подбор строительного материала

Для возведения стен гаража вам потребуется металлический профиль, в маркировке которого есть литеры «С» или «ПС». Буква «С» означает, что материал относится к стеновому типу.

Разновидности и область использования профнастила

Также нужно обращать внимание на величину волны. В первую очередь это касается самостоятельного выбора материала

Если предлагаемый профнастил имеет маркировку С-20, это означает, что высота волны составляет 20 мм. Этот показатель оказывает влияние на жёсткость листа металлопрофиля и, как следствие, всей постройки. Однако он же сделает её значительно дороже.

Стандартный лист состоит из нескольких слоев

Наиболее дешёвым является металлический профиль с маркировкой С-8 или С-10, с высотой волны, равной 8 или 10 мм. Однако если вы будете использовать для постройки этот материал, вам придётся чаще крепить его к профилю. Это снизит герметичность здания. Также следует учитывать, что тонкие листы будут «гулять» во время сильного ветра. Результатом будет разбалтывание профнастила и своеобразный звук. Если планируется строительство гаража в ветреном регионе, лучше использовать материал с высокой волной.

Расчёт материалов

Стандартный гараж на одну автомашину имеет следующие размеры:

• Длина — от 4,5 м, чтобы свободно вмещать любую легковую машину или ГАЗель.
• Ширина — 3,5 м.
• Высота конструкции составляет 2 м или более, в зависимости от автомашины.

Для создания такого строения потребуется комплект материалов:

1. Для строительства фундамента — 4–5 мешков цемента и просеянный песок.
2. Для возведения металлического каркаса гаража — около 70 м профильной трубы 40*20 мм.
3. Для изготовления дополнительных рёбер жёсткости — около 50 м профильной трубы 20*20 мм.
4. Для обшивки строения потребуется 23–25 листов металлопрофиля.

Указаны стандартные цифры из расчета на одну автомашину

Чтобы самостоятельно рассчитать количество металлического профиля, необходимого для возведения гаражной постройки, нужно знать, что высота каждого листа соответствует высоте стены, а длина здания — ширине нескольких листов.

Инструменты

Кроме труб, цементного раствора и металлопрофиля, для возведения гаража потребуется следующий набор инструментов:

1. Болгарка. С её помощью нарезаются металлоконструкции, потому в комплектацию должен входить отрезной круг для металла.
2. Электрический лобзик и специализированные ножницы для резки металла.
3. Сварочный аппарат
4. Шуруповёрт и комплект саморезов. Подойдут крепежи по металлу.
5. Арматура
6. Строительный уровень

Инструменты и материалы для работы

Для качественной и быстрой работы вам потребуются такие материалы как:

• Профиль квадратный 10х10 см для создания каркаса конструкции;
• Профиль квадратный 5х5 для установки дополнительных ребер жесткости;
• Листовой металлопрофиль для наружной обшивки каркаса;
• Минеральная вата для утепления конструкции изнутри;
• Саморезы для соединения профилей;
• Саморезы с резиновым уплотнением для закрепления обшивки на каркасе;
• Щебёнка, цемент марки М 400 и песок для создания фундамента и заливки стяжки пола;
• Фанера или плиты OSB для создания опалубки фундамента;
• Металлические прутья диаметром 6-8 мм для армирования фундамента.

Из инструментов нам потребуются:

• Шуруповерт, набор сверлил и биты для вкручивания шурупов;
• Болгарка для резки профилей и листового материала;
• Ножницы по металлу;
• Рулетка и маркер;
• Лазерный или пузырьковый уровень;
• Металлические уголки для соединения элементов каркаса.

Так же потребуется штыковая лопата для рытья ямы под фундамент и электрическая бетономешалка, которая существенно ускорит процесс заливки фундамента и пола своими руками.
