Виды флюгеров
Изначально флюгер задумывался как метеорологический прибор, определяющий направление с силу ветра. Сейчас его устанавливают просто для красоты, тем не менее он все еще может быть полезен. Различают следующие виды флюгарок:
Метеорологические. Это более точные, сбалансированные приборы, которые действительно достоверность демонстрируют, куда дует ветер. Чтобы достичь необходимой точности измерений, метеорологические флюгеры изготавливают при помощи ковки. Конечно, на действующих метеорологических станциях используют современные чувствительные приборы, но метеорологи-любители до сих пор наблюдают при помощи этих нехитрых приспособлений.
Измеряющие скорость ветра. Флюгеры Вильде помимо определения направления движения воздушных масс могут измерять их силу. Для этого его оснащают маленьким пропеллером или подвесом, то есть пластиной на веревке. Вертикальное положения пластины принимают за нулевую отметку, отклонение от которой демонстрирует силу ветра. Кроме того, пропеллер используют для отпугивания птиц.
Дымоходные. Это механизмы, корпус которых специально изготавливают так, чтобы размер их корпуса подходил к трубе дымохода. Он защищает от проникновения атмосферных осадков, веток, мусора и птиц, которые любят залетать в трубу, а выбраться оттуда не могут.
- Декоративные. Эти модели флюгеров нужны только для украшения, у них может даже не быть указателей сторон света, а если они есть, то по ним невозможно сделать точные измерения. Их главная особенность – оригинальные сюжеты, замысловатые флажки в виде играющих кошек с мышкой, экзотических птиц и фигурные оси.
Декоративный ветряк в виде дракона
Поэтапная инструкция по изготовлению флюгера
На первом этапе из металлического листа с предварительно нанесенным контуром вырезают фигуру кота. Стальную заготовку необходимо зафиксировать, чтобы предотвратить ее смещение. Лучше всего воспользоваться слесарными струбцинами, которыми металлический лист крепят к верстаку.
Изготовление флюгера своими руками. Фото

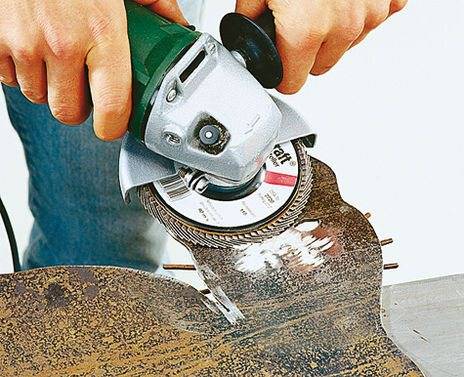

Убрать заусенцы по кромке детали можно при помощи болгарки с установленным шлифовальным кругом.
В труднодоступных местах обработку проводят при помощи широкого, тонкого напильника.
Прочно закрепив металлическую фигуру на верстаке, дрелью со сверлом Ø12-15 мм проделывают отверстия для носа, усов и глаз.
Изготовление флюгера своими руками. Фото инструкция
Характерную овальную форму кошачих глаз получают, расширяя просверленные отверстия полукруглым напильником и надфилем.
3-миллиметровую стальную проволоку рубят на отрезки размером около 100 — 120 мм, после чего от края каждой детали отступают 10 – 20 мм и делают Г-образный изгиб. Таким образом получают заготовки для усов.
Нос кота можно сделать из круглого металлопроката диаметром до 20 мм. Край прутка скругляют при помощи все той же УШМ.
Для имитации формы и особенностей строения кошачьего носа, зубилом на заготовке делают характерные вмятины.
От заготовки отрезают подготовленный фрагмент толщиной около 5 мм, получая деталь нужного размера.
Монтаж носа выполняют при помощи сварочного аппарата. После этого в подготовленные отверстия с лицевой стороны вставляют усы и приваривают их с изнанки.
После сварочных работ обязательно обрабатывают швы шлифовальной машиной до получения ровной, гладкой поверхности.
Флюгер своими руками. Фото инструкция
Эта же инструкция будет полезна и тем, кто решил своими руками изготовить флюгер в форме петуха.
Далее приступают к изготовлению стрелки, указывающей направление. На металл переносят контуры ее оперения и указывающей части, после чего вырезают фигурку электролобзиком.
В качестве основы стрелы используют два отрезка квадратного прутка сечением 15х15 мм. При этом к одному фрагменту приваривают оперение, а к другому – деталь в форме наконечника. Сварочные соединения аккуратно зачищают.
Чтобы изготовить поворотный узел, просверливают отверстия сверлом Ø13 мм в его крышке и стальном шаре.
Крышку приваривают к 50 мм отрезку трубы диаметром 60 мм.
С двух противоположных сторон стальной сферы делают так называемые лыски – углубления для четкого прилегания торцов стрелы. Стержень с шарообразным элементом приваривают к основе узла поворота.

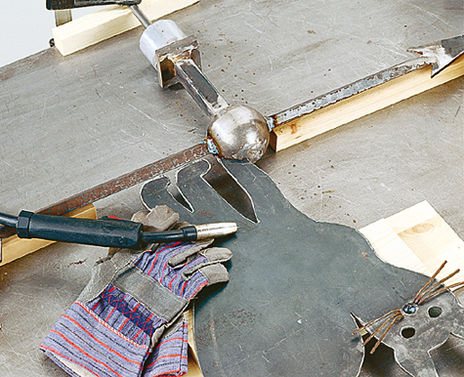

После того, как обе части стрелы будут закреплены на шар, приступают к креплению флюгера. Чтобы состыковать фигурку со сферическим элементом, вырезают полукруглый фрагмент у ее основания, после чего выполняют соединение деталей сваркой. Чтобы избежать попадания брызг расплавленного металла на фигурку, ее накрывают листом жести
Очень важно правильно сориентировать детали – угол между стрелкой и поворотным механизмом должен составлять ровно 90°
Устойчивость фигуры кота определяется местами крепления – его передние лапы приварены к стальной сфере, а задние касаются основы указателя.

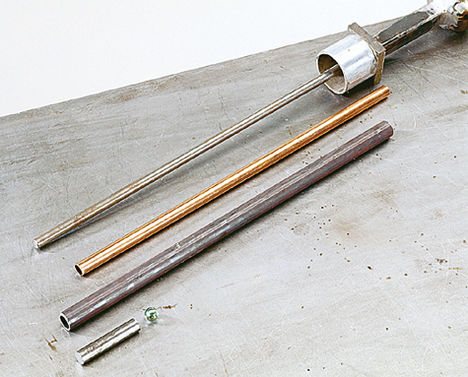

Чтобы конструкция могла беспрепятственно вращаться, используют эти детали. В качестве опорного элемента выбран отрезок круглого прутка.
Опорный стержень должен плотно войти в трубу, после чего края деталей обваривают.
Шарик, который нужен для легкого вращения конструкции, смазывают любой консистентной смазкой и вставляют в широкую трубу, после чего в нее устанавливают трубку из меди или латуни.
После сборки вертушки флюгера своими руками, конструкцию окрашивают и устанавливают на крыше.
Какой вариант выбрать
Сегодня можно найти в продаже огромное количество флюгеров, однако все они не отличаются креативом. Авторский флюгер, который владелец сделает самостоятельно будет смотреться намного лучше.
Сегодня можно выбрать из нескольких основных видов флюгеров:
Метеорологический — классический вариант для тех, кто уже давно не верит прогнозам. Изготовить такой вариант можно через профессиональную ковку. Такой прибор имеет собственное название — анемобарометр. Способен определить даже силу ветра.
Флюгер Вильде — на наконечнике имеет специальную пластину, которая указывает на силу ветра. Дополнительно прилагается роза ветров, которая укажет на направление.
Второе предназначение колеблющейся пластинки или прута с флажком — отпугивание птиц, которые жизнедеятельностью портят вид крыши.
Дымоходный — защитит трубу от задувания и лишней пыли.
Декоративный — несет часто символический характер, в данном случае правил нет, можно сделать любую конструкцию из подручных предметов.
Рекомендуем прочитать:
Как сделать декоративный бордюр — особенности выбора и варианты установки декоративного бордюра (120 фото и видео)
Как сделать рукомойник — пошаговое описание как сделать правильно рукомойник своими руками (135 фото и видео)
Домик для детей своими руками — 150 фото, чертежи, видео мастер-класс и пошаговая инструкция по изготовлению
Какой вариант выбрать решает каждый хозяин сам. Однако нельзя отметать полезное предназначение устройства. Чтобы устройство выглядело законченным и работало правильно, можно использовать актуальный чертеж флюгера.
Пустые пластмассовые бутылки: использовать по назначению
Четыре пустых пластиковых емкости могут стать материалом для изготовления простейшего флюгера. Еще понадобится нож для обрезки, металлический прут, жердь, используемая в качестве оси конструкции. Изготавливать флюгер из пластиковых бутылок начинаем… со сбора пустой тары.
Бутылки кроятся по-разному. У двух из них отрезается для дальнейшего использования верхняя часть (с пробкой) длиной почти до половины емкости. Донышки тоже не выбрасываются, а используются вместе с двумя другими, отрезанными от оставшихся двух бутылок. В итоге получается два отрезанных «верха» и четыре донышка высотой с 200-грамовый стакан.
На каждой из четырех емкостей острым ножом под углом где-то в 45 градусов у линии среза делаем по одному надрезу по косой в виде заусеницы. Это, своего рода крепеж, за который будут цепляться таким же заусенцем детали флюгера. С верхними частями бутылок, заранее подготовленными, поступают следующим образом:
- у одной из них откручивается пробка;
- по центру ее ножом или раскаленным прутом выполняется отверстие – паз для оси, на которой будет держаться вся конструкция;
- пробка с дырой прикручивается на горлышко.
- другой «верх» остается без крышки.
Собирается флюгер в такой последовательности. Вначале состыковываются два верха срезанными поверхностями с предварительно выполненными пазами-срезами. Как матрешка, они соединяются между собой легким вкручиванием один в другой. На получившееся «туловище» цепляются косыми срезами в месте соединения донышки. Они должны располагаться вокруг объемного корпуса в одном направлении.
Через нижнее отверстие бутылки продевается пруток, ветка, металлический стержень – все, что можно использовать в качестве оси. Верхним ограничителем будет служить крышка бутылки, в отверстие которой плотно войдет ось флюгера. Конструкция готова. Можно устанавливать в удобном месте. При дуновении ветра легкие пластиковые лопасти начнут вращаться.
Функции
Флюгер на крышу – устройство, используемое для определения направления и скорости воздушных потоков. Ветряк приводятся в действие порывам ветра: когда воздух воздействует на флюгарки, он начинает крутиться, указывая, куда он дует. Определяют направление по розе ветров, которая является указателем сторон света.
Силу ветра показывает подвесная деталь, отклоняясь под воздействием воздушных масс от вертикального положения. Устанавливают их на конек крыши дома, на трубу дымохода, даже на специально установленные столбы. Они выполняют следующие функции:
- Показывают направление и скорость порывов ветра. Может показаться, то в настоящее время та информация не может пригодится, однако, эти показатели учитываются при выполнении некоторых сельскохозяйственных операций (опрыскивании растений удобрениями и ядохимикатами, при посеве мелкосемянных культур), при плавании в открытом море, во время занятий дельтапланеризмом.
- Украшает конек. Флюгер-кот, флюгер-ангел или ветряки в виде других животных и птиц вносят вклад в неповторимый образ дома, делая его неповторимым и самобытным. Если заказать медный ветряк у мастера, самостоятельно разработав эскизы, он может стать новым семейным гербом и талисманом дома.
- Отпугивает птиц. Вращающие детали ветряков в движении отражают свет и сверкают, отгоняют стаи назойливых птиц, которые не прочь поживиться ягодами и фруктами с огорода. Для отпугивания пернатых хорошо подходят блестящие флюгарки из неокрашенного металла. Хорошо с этой задачей справляется медный ветряк-петух.
- Отпугивает кротов и землероек. Нашествие кротов и землероек, которые выкапывают под землей длинных ходы, уничтожая корнеплоды, становится настоящим бедствием для садоводов. Чтобы отпугнуть вредителей достаточно установить прямо в грунт шлаген-флюгер, ветряк с роторами, который при вращении производит звуки и вибрации.
- Защищает трубу дымохода от попадания влаги. Флюгер-дефлектор отлично заменяет защитный зонтик, устанавливаемый на трубу дымохода или вентиляции, а петушок, кошка или сова украшают этот элемент кровли.
Ветряной механизм в виде петуха
Пропеллер в конструкции флюгера
1 – фигурка Карлсона из жести или пластика;
2 – пропеллер из жести;
3 – ось (пруток Ø 8-10);
4 – узел вращения (вел. колесо);
5 – хомут для крепления узла вращения;
6 – конек крыши;
7 – колокольчики (5 шт.);
8 – дисковый кронштейн для крепления колокольчиков.
Известно, что устройство, состоящее из нескольких укрепленных на оси вращения лопастей, способно привести в движение самолет или другой транспорт. Поэтому вопрос, как сделать флюгер с пропеллером своими руками, чтобы он красиво вращался на крыше, возникает у любого домовладельца. Вся сложность устройства заключается в изготовлении этих самых лопастей. Все стальные детали – подручные средства: брусок, гвозди, кусок жести от старого корыта.
- От бруска квадратного сечения ножовкой отпиливается небольшой кусок (кубик) размером 50 х 50мм.
- На каждой из 6 граней при помощи линейки и карандаша чертятся диагонали, в месте их пересечения находится середина.
- Прочерченные диагонали будут местами, где вставляются лопасти. В центре их пересечения на одной из плоскостей высверливается сквозное отверстие.
- Кусок жести размечается по ширине бруска ножницами по металлу, отрезаются полосы в количестве 4 штук 150 х 50 мм – это будущие лопасти пропеллера. Края готовых полос можно обточить на точильном станке, чтобы убрать заусеницы.
- Каждую лопасть зрительно делится на 5 частей: пятая часть (один из краев) загибается. Для этого пассатижами край лопасти (1/5 часть) подгибается под прямым углом. В итоге получаются 4 заготовки «Г»-образной формы.
- Получившиеся жестяные заготовки ставятся по диагонали на боковую грань отпиленного ранее кубика. Выступающие за деревянную конструкцию куски жести (уголки) помечаются карандашом и отрезаются ножницами по кромкам кубика.
- В итоге «Г» -образная заготовка с обрезанной стороны, которая будет фиксироваться на деревянном кубе, получилась остроугольной. По вырезанному шаблону обрезаются оставшиеся три лопасти.
- К заготовке из дерева примеряется первая лопасть так, чтобы крайние кромки и внешний угол точно совпали с гранями куба. Затем гвоздями или шурупами жесть плотно фиксируется к дереву не менее чем в 2-х местах.
- Подобная операция проводится и на остальных трех гранях. В итоге получился деревянный брусок квадратной формы, обшитый с 4-х сторон лопастями, расположенными к нему строго ортогонально (под прямым углом).
- При правильной разметке и выдержанной центровке на вставленном в сквозное отверстие гвозде в качестве оси конструкция должна свободно вращаться под воздействием ветра.
- Часть деревянного бруса, от которого был отрезан кубик, послужит осью. С одного конца он затачивается под конус. В него длинным гвоздем через квадратную заготовку с лопастями вбивается гвоздь.
- С другого конца, обрезанного под углом в 45°, делается пропил. В него вставляется хвостовая часть: вырезанная из оставшегося куска жести пластина. Она будет разворачивать все время флюгер по направлению ветра. Пластина 140 х 190мм крепится к бруску гвоздями или шурупами в 2-х местах. Получается флюгарка.
В готовом флюгере с хвостом и пропеллером следует найти центр тяжести. Делается это экспериментальным путем. Под готовую конструкцию где-то посередине подставляется тонкий брусок. Если флюгер перевешивается в сторону хвоста, брусок сдвигается в сторону пропеллера и наоборот. Так постепенно сдвигаясь, находится «золотая середина»: обе части при этом должны оставаться в равновесии. В таком положении отмечается место на деревянном брусе, где затем сверлится отверстие под держатель. Соединив вертикальную ось крепления и флюгарку, получаем готовую конструкцию.
Петух
Это самая популярная модель флюгера. В древние времена петух был популярной птицей, встретить которую можно было практически в каждом дворе.
Петуха ставили на крышу благодаря следующим его достоинствам:
- считалось, что петух отгоняет злых духов от дома, обеспечивая владельцам покой;
- при попытке воров и злоумышленников пробраться в дом, петух мог начать громко кукарекать и предупредить владельцев об опасности.
В средневековье эту птицу устанавливали на крыши церквей и храмов. Она напоминала о сюжете из Библии, где ученик Иисуса Христа отрекся от Него. Когда петух пропел трижды, Петр понял свою ошибку.
Как сделать флюгер своими руками
Как сделать флюгер своими руками
Самый подходящий материал для изготовления прибора – тонколистовая сталь. Если требуется создание небольшого устройства, можно использовать тонкий оцинкованный лист. А чтобы сделать большой флюгер своими руками, подойдет трехмиллиметровый металл.
- Для начала нужно подобрать эскиз флюгера. Можно изобразить кота, волка, петуха или медведя. Более популярными являются фигуры драконов и других мистических существ.
- Определившись с выбором, следует перенести эскиз на металл и вырезать с помощью электролобзика. Края фигуры нужно обработать болгаркой.
- Далее необходимо изготовить крепление для монтажа устройства. Для этого понадобится металлический лист 20 на 50 см. Его надо выгнуть с помощью стального уголка в виде трапеции. Посередине нужно сделать отверстие и приварить стальную трехметровую трубу диаметром 15 мм, высотой 30 см. Чтобы зафиксировать ось вращения устройства, в боковой стенке надо просверлить отверстие и сделать резьбу.
- Затем следует подобрать подходящую ось вращения и сделать канавку для установки фиксирующего болта.
- Теперь нужно приварить подготовленную фигуру к оси.
- В конце следует покрасить конструкцию и установить флюгер на крышу дома.

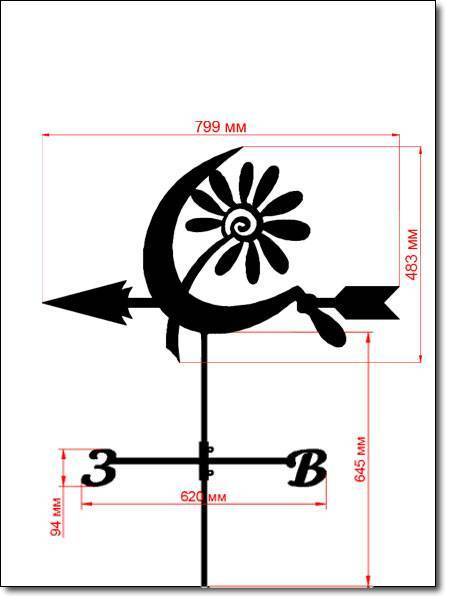

Изготовить флюгер своими руками помогут фото и готовые чертежи изделия.
Список инструментов
Общий список необходимых для работы инструментов:
- паяльник;
- электролобзик;
- дрель;
- молоток;
- плоскогубцы;
- тиски;
- канцелярские ножницы;
- струбцины;
- сварочное оборудование;
- наждачная бумага;
- шлифовальный аппарат;
- наковальня.
Перенос эскиза на материал
- Чтобы перенести эскиз фигуры на пластик или фанеру, можно использовать простой карандаш.
- Перенести изображение на металлическое сырье можно кернением. Для этого нужно поставить острое шило на контур и ударять по нему молотком, оставляя вмятины, по которым будет вырезаться фигура.
- С помощью дрели можно справиться с любым материалом. По контуру необходимо делать маленькие отверстия с микроскопическим шагом. Края следует обработать шлифовальной машинкой.
Изготовление флажка, стрелы и розы ветров
Изготовление флажка, стрелы и розы ветров
Первый шаг в создании флюгера — изготовление флажка. Часто его вырезают вместе со стрелкой. Эскиз помещают на металл и вырезают электролобзиком фигуру. Полученную заготовку обрабатывают с помощью шлифовальной машинки. Когда стрелка и флажок изготавливаются отдельно, процедуру переноса эскиза осуществляют дважды.
Роза ветров выполняется из металлических прутьев длиной 20 см. Их приваривают к оси, соблюдая прямой угол. Стороны света чаще всего обозначают латинскими буквами.
Работа над поворотным механизмом
Как сделать флюгер работающим прибором? Для этого необходимо организовать его подвижность, используя поворотный механизм. При этом устройство должно реагировать на любое дуновение ветра. Фигуру со стрелой прикрепляют к верхней части прибора, а нижнюю часть монтируют на крышу. Место соединения двух частей делают подвижным с помощью подшипников.
Конструкция с шариками
Вместо подшипника можно поставить шарик определённого диаметра. Чтобы сделать поворотный механизм, нужно взять две трубы с разным диаметром. Верхний конец широкой трубы запаивают. К нему приваривают флажок со стрелкой. Один конец второй трубы также запаивают, открытый конец прикрепляют к крыше дома.
Затем открытую часть широкой детали смазывают маслом для плавного вращения и помещают в него шарик. Туда же устанавливают вторую трубу.
Оформление флюгера
Оформление флюгера
Для увеличения срока эксплуатации и улучшения внешнего вида изделия необходимо совершить ряд действий по оформлению флюгера.
- Удалить всю ржавчину с деталей при помощи наждачной бумаги.
- Покрыть устройство автомобильной грунтовкой.
- Нанести на флюгер лакокрасочное покрытие.
После окрашивания изделие оставляют высыхать в течение двух суток, а затем приступают к установке.
Монтаж ветроуказателя
Для фиксации флюгера с розой ветров на доме понадобится компас. Главное условие монтажа — вертикальное положение и крепкая фиксация.
Изделие устанавливают несколькими способами:
- на колпак дымохода;
- на ветровую доску;
- на конёк крыши.
Основные элементы флюгера
Чтобы механизм работал правильно, в него должны входить следующие составляющие:
- Флажок. Обладает парусностью и является декоративным элементом.
- Ось. Расположена вертикально в корпусе для установки всей конструкции.
- Противовес. Служит для уравновешивания стрелки.
- Механизм поворота. Для облегчения осевого вращения.
Изготовление флюгера может предполагать дополнительно наличие колпака от воды, электронных поворотных датчиков, розы ветров.
Корпус и ось флюгера
Вся конструкция опирается на корпус. Вариантов его изготовления много. Понадобится, например, труба из латуни или стали ⅾ 2,5 см, в которую будет вставлена ось, и металлическая пластина (или сборка из них) – для крепления трубы к коньку крыши.
Несущий элемент механизма (ось) можно выполнить из арматуры 10 мм.
Флажок с противовесом (флюгарка)
Часть устройства, на которую давит и тем самым направляет всю конструкцию воздушный поток, называется флажком. На его противоположном конце находится противовес – для балансировки. Центр массы должен совпадать с серединой конструкции, чтобы обеспечить баланс и равномерный ход во все стороны.
Защитный колпачок
От пыли и влаги, которые могут попасть в подшипник и привести к неисправности, защищает конусный или круглый колпачок, накрывающий механизм для вращения сверху по оси.
Роза ветров
Она чаще всего находится на колпачке или выше по центральной оси. Это 2 или 4 металлических прута, соединенных друг с другом под углом 90°. На концах крепятся буквы, которые обозначают Север, Юг, Запад и Восток. Установка флюгера, при точном выставлении положения розы ветров на кровле, потребует наличие компаса.
Подшипники
Внутренний размер подшипника должен совпадать с диаметром прута, арматуры или трубы, из которых выполнена ось вращения. Качество детали определяет легкость хода всего механизма.
Крепеж
Приспособления, которые будут нужны для создания флюгера, зависят от применяемого материала, выбранных вариантов соединения и крепления деталей между собой.
Для этого можно использовать:
- заклепки;
- болты;
- накладки;
- уголки;
- шайбы и гайки;
- разного вида саморезы;
- сварку.
В зависимости от формы конька подготавливают конструкцию, которая поможет установить флюгер и надежно закрепить его на крыше с двух сторон. Приспособление должно быть подходящим для этого по площади и толщине материала.
Задача крепления – выдержать нагрузки от порывов сильного ветра и снега.
Знакомство с конструкцией
Ветроуказатель — довольно простое устройство. Перед тем как размышлять, как сделать флюгер, нужно с ним познакомиться. Он состоит из нескольких элементов.
- Флажок. Благодаря его движению, конструкция точно указывает направление ветра. Форма флажка может быть самой простой, однако для декоративности конструкции их делают в виде фигурок людей, животных — птиц, кошек, кораблей, самолетов, трубочистов и т. д.
- Стрела, на которой располагается флажок. Эта деталь показывает сторону, в которую дует ветер. В большинстве случаев «метательный снаряд» в составе флюгера есть, но этот элемент не обязателен: иногда фигурку просто располагают на вертикальном стержне.
- Противовес. Его помещают напротив флажка, его предназначение — уравновешивание стрелы. Если фигурку располагают ближе к вертикальной оси, эта деталь, как правило, не требуется. Противовесом становится сама стрела.
- Стержень — вертикальная ось. Ее устанавливают в корпус, оснащают подшипниками, располагающимися в специальном блоке. Более простой вариант — установка стержня в трубу большего диаметра. Ось ставят на металлический шарик для легкого вращения.
- Колпак. Его устанавливают для защиты корпуса флюгера от воды.
- Роза ветров. Ее монтируют на неподвижной части конструкции.
Если раньше флюгеры были единственной возможностью узнать, откуда дует ветер, то теперь эти устройства являются больше украшением, а не приборами.
Разновидности флюгеров
Метеорологический флюгер
Самые первые флюгеры изготавливались как приспособления для определения направления ветра. Затем по мере усовершенствования добавились функции установления скорости потока, движения и вибрации. Существенно улучшилась и эстетическая сторона технологии.
Существуют такие разновидности флюгеров:
- Метеорологические. Эти виды приборов отличаются выверенными размерами и точностью форм. На первом месте находится не внешний вид, а правильность выдаваемых показаний. Детали изготавливаются ковкой и соединяются сваркой.
- Измеряющие скорость ветра. В качестве индикатора используется пропеллер или чувствительная пластина. Сила воздушного потока определяется по скорости вращения винта или углу наклона пластины. Вспомогательным эффектом пропеллера является шум и вибрация, которые отпугивают животных.
- Дымоходные. Устройства данного типа совмещают в себе сразу несколько функций. Основной является защита дымовой трубы от попадания в нее посторонних предметов. Одновременно флюгер на дымоход предотвращает задувание в него ветра и указывает его направление.
- Декоративные. Изделия больше служат для украшения, чем для получения какой-либо информации или выполнения защитных функций. Характерным примером является флюгер-петух, который устанавливается обычно в сельской местности, но иногда и на крышах городских домов.
Дымоходный
Для определения скорости ветра
Декоративный
Как сделать своими руками?
Перед началом работы необходимо сделать эскиз и чертеж флюгера, чтобы точно знать, какого размера и облика будет конструкция. Стандартную заготовку в образе петуха можно найти в интернете и перенести контуры рисунка на бумагу. Для чертежа понадобится специальная бумага с миллиметровой разметкой. В дальнейшем этот трафарет накладывается на металл или другой материал, который вы будете использовать.
Для изготовления флюгера вам понадобятся: ножницы по металлу; болты; компас; подшипник; дрель со сверлами; проволока; аппарат для сварки; стержень; гаечный ключ; крышка с внутренней резьбой; трубка; напильник.
Основанием флюгера будет металлическая трубка. В ее конце вырезается резьба, куда вставляется крышка. Там, где резьбы нет, вставляется подшипник. Стороны света на флюгере обозначим проволокой с помощью сварочного аппарата. На каждой стороне можно закрепить условные обозначения сторон света, которые регулируются при помощи обычного компаса.
Сделанную конструкцию фиксируем на крышке, закрепляем при этом в опору металлический стержень. К нему приваривается вырезанная из металла фигурка и стрелка, указывающая направление ветра. И не забудьте отбалансировать вес и противовес фигурки, чтобы получать точные данные. И, конечно, позаботьтесь о технике безопасности при проведении монтажных работ.
Крепление
Самый распространенный и практичный вариант – крепление флюгера к дымоходной трубе. Если дымоход кирпичный, то прочность крепления не вызывает нареканий. Конструкция флюгера в этом случае закрепляется в вертикальном положении шурупами на углах. А при наличии вентиляционного дефлектора можно приварить конструкцию к нему.
Можно прикрепить конструкцию на специальных опорных элементах к горизонтальному ребру ската крыши. Единственный недостаток – это деревянный конек, который со временем может треснуть под воздействием дождя, снега, яркого солнца и других внешних воздействий. Фигурку нужно закрепить строго вертикально в самой высокой точке крова.
Фигурка кошки в данном случае является флажком, а противовесом будет клубок или мышь. Подобная конструкция держится на вращающейся осевой трубке, заключенной в более толстую медную трубу. Вращение происходит за счет наличия подшипника в основном корпусе.
Правила изготовления хорошего флюгера

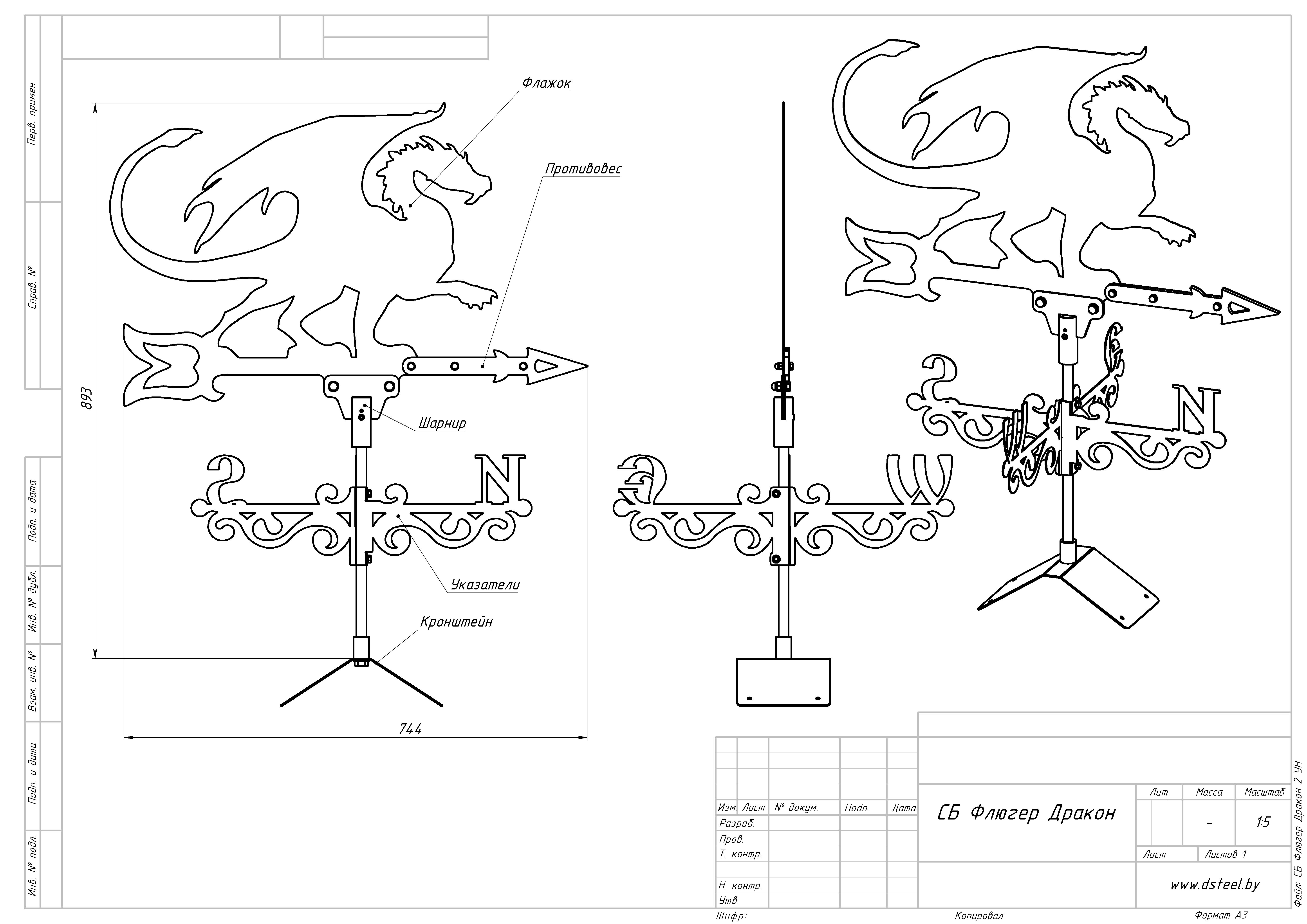

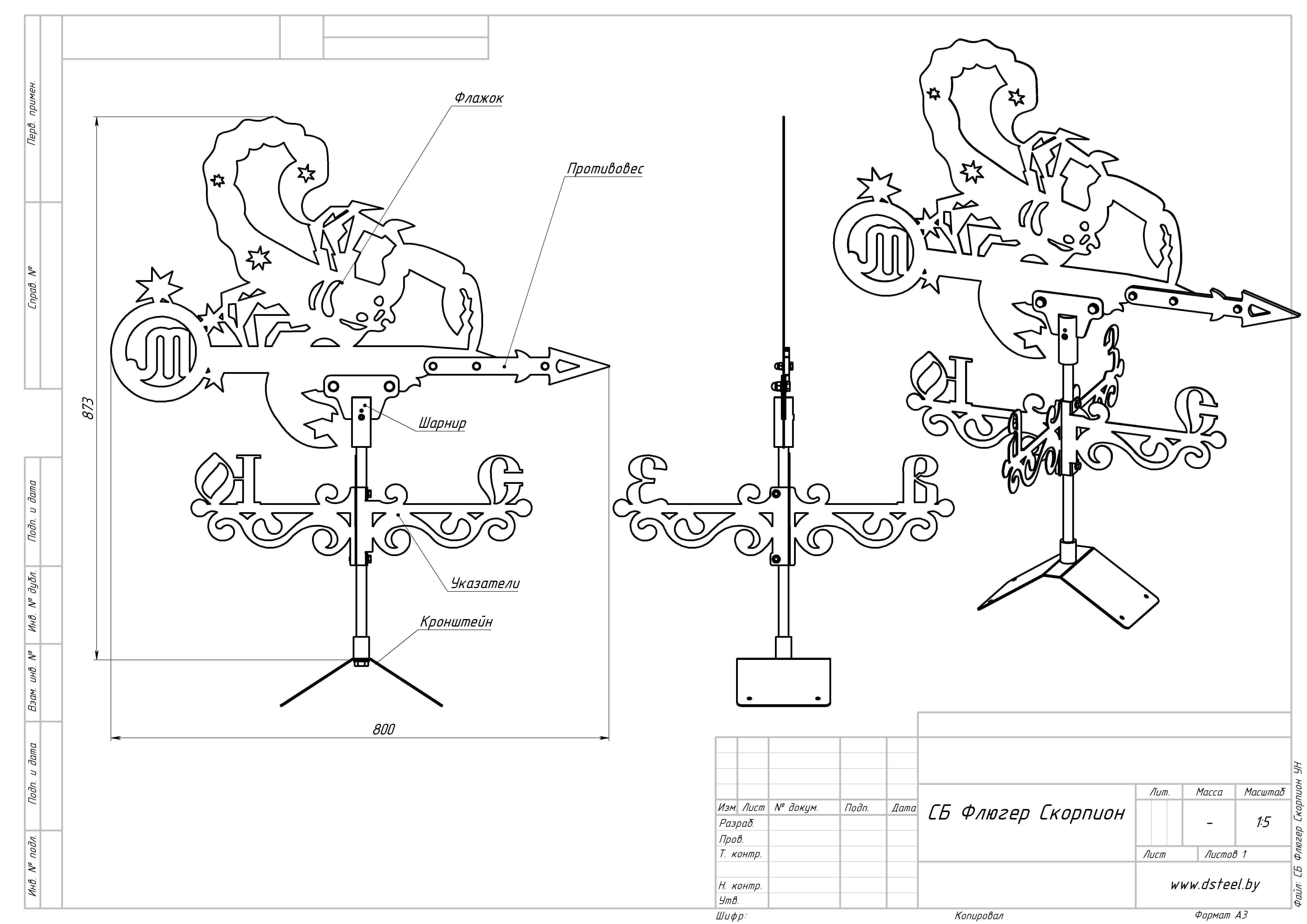

Пока мы рассказываем о флюгерах, мы привели уже несколько чертежей, которые можно смело повторить, и флюгер уже на крыше. Только гораздо интереснее придумать свой собственный уникальный флюгер, руководствуясь общими правилами, которыми делятся мастера.
Направление ветра вычисляется по флажку с противовесом
Здесь очень важно точно сбалансировать флюгарку, поскольку прибор будет некорректно работать, а то и вовсе не будет крутиться. Вес груза должен быть равен весу противоположного края фигурки
Но тяжелой она быть не должна.
Подбирая ось флюгера, надо обязательно соотнести ее диаметр с весом фигурки. Запас карман не тянет, или как там говорят. Здесь то же самое. Надо помнить, что нагрузка на ось будет порой очень высокой и сильно зависеть от скорости ветра и площади фигурки.
Ось флюгарки и основание флюгера могут быть соединены любым подвижным элементом, начиная от упорного подшипника и заканчивая смазываемой втулкой. Подшипник с влагозащитой, естественно, предпочтительнее.
Крепление основания флюгера к кровельной системе может осуществляться любым способом — от резьбового и до хомутового. Самое главное — надежность.
Теперь, когда мы в курсе того, как сделать правильный флюгер своими руками, по указанным на картинках схемам, можно приступить к экспериментам и украсить свой дом медными, коваными или плоскими металлическими флюгерами. Удачной всем работы!
