Фрезеровка гипсокартонного листа

Тонкости фрезерования: техника безопасности и структура обработки

Создание фигурных конструкций из гипсокартона на стенах и потолке далеко не всегда требует наличия каркаса. Существуют методики, которые позволяют изменять фактуру листа и придавать ему различные образы. Одной из них является фрезерование, позволяющее сгибать материал под различными углами.

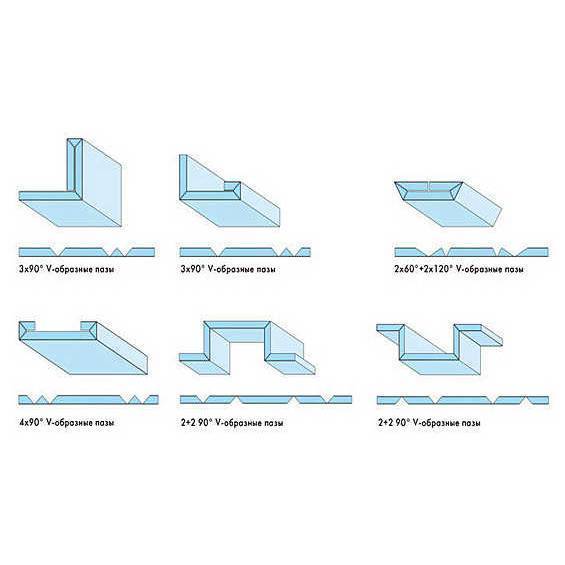

На первом рисунке показывается, какая часть гипсокартона удалится после фрезерования, а на втором как можно после этого согнуть лист ГКЛ

Работа с фрезерным станком является сложной и требует ответственности. В первую очередь, речь идет о безопасности, поскольку любой электроинструмент считается потенциальным источником опасности и халатное отношение способно привести к травматизму.

Во избежание подобных проблем перед началом работы необходимо ознакомиться с инструкцией по эксплуатации прибора и подготовиться к работе.

Для работы с гипсокартоном можно использовать любые фрезерные станки, но их мощность должна быть в пределах 1500 Вт. Излишне мощные приборы способны нарушить нижний бумажный слой, что приведет к разрушению шва.

Так выглядит один из видов фрезерного станка

Сам процесс фрезеровки сопряжен с большим количеством пыли, которая образовывается при прохождении устройства по поверхности листа и поднимается в воздух. Для ее устранения станок следует усовершенствовать пылесборником и подсоединить его к пылесосу. Дополнительно нужно подготовить индивидуальные средства защиты, среди которых главную роль играют очки, способные уберечь глаза от попадания мельчайших частичек пыли.

Фрезерование требует организации полноценного рабочего места. В его роли может выступать обыкновенный стол, поверхность которого должна быть гладкой и ровной. С одного края следует установить упор, необходимый для того, чтобы гипсокартон не сползал. Сделать его можно из доски, которая прикручивается к внешней части стола. Немаловажную роль в создании качественного изгиба играет фреза. Из всего многообразия насадок оптимальным вариантом будет использование V-образной фрезы, позволяющей получить правильный и равномерный излом.

Пример V-образной фрезы

Примерная структура работы с фрезеровальным станком имеет следующий вид:

• проведение разметки;
• создание заготовок;
• фрезерование ГКЛ.

Смотрите в видео: процесс фрезерования гипсокартона.

Подобная последовательность действий является оптимальной и полностью отражает суть работ по фрезерованию гипсокартона

При этом каждый из них имеет свои особенности и занимает важное место в получении положительного результата

Как правильной работать с V-образной фрезой

Наиболее качественно работать с V-образной фрезой можно с применением специального фрезеровочного оборудования, но такой фрезерный станок стоит немалых денег, не каждому домашнему мастеру по карману такая обрабатывающая установка.

Фрезеровка гипсокартона, технология которой позволяет обойтись без дорогостоящего оборудования, выполняется специальным ручным инструментом. Ручной фрезер стоит относительно недорого, а мобильность такого устройства позволяет выполнять все работы по раскройке гипсокартонного листа непосредственно в помещении, где осуществляется ремонт. Угол наклона фрезы также можно изменить значительно оперативнее, пользуясь ручным инструментом.

Ручной фрезеровочный способ работы с гипсокартоном включает два этапа: подготовительные работы и само фрезерование гипсокартона.

На подготовительном этапе следует изготовить мерило, которое представляет собой широкую полосу из фанеры. Мерило используется для удобства пропила, ширина этого изделия должна быть равна расстоянию от центра до крайней части фрезы.

Перед началом работ правило струбцинами закрепляется на краю стола, на котором будет осуществляться работа с гипсокартонным листом. Затем фрезер необходимо настроить на толщину листа таким образом, чтобы при работе насадка не разрезала нижний слой картона. После окончания подготовительной части можно приступать к непосредственной работе с фрезерным инструментом.

Данная технология фрезерования отлично работает только при точном обозначении мест пропила. Если на данном этапе будет допущена ошибка, то потребуется заменить гипсокартонную заготовку и работу начать заново.

Работы по фрезеровке гипсокартона начинаются с того, что делается упор гипсокартонного листа в правило, прикладывается мерка для среза, и фрезер проводится по отмеченной линии. Чтобы получить идеальный срез и чтобы монтаж изделия произошёл без зазоров, следует провести фрезу ещё и в обратном направлении.

При необходимости осуществить фрезерование и с обратной стороны листа его необходимо осторожно перевернуть и провести инструментом по отмеченной линии. Вышеописанная технология фрезеровки гипсокартона позволяет изготовить конструкцию любой формы

На подготовительном этапе следует очень точно сделать разметку, по которой будет осуществлена фрезеровка, только в этом случае можно будет получить качественный срез материала

Вышеописанная технология фрезеровки гипсокартона позволяет изготовить конструкцию любой формы. На подготовительном этапе следует очень точно сделать разметку, по которой будет осуществлена фрезеровка, только в этом случае можно будет получить качественный срез материала.

Выбор фрезы

В зависимости от вида обработки, применяются различные фрезы по дереву для ручного фрезера, выбор большой:

• цилиндрические;
• дисковые;
• торцовые;
• конические;
• фальцевые;
• галтельные;
• калевочные;
• профильные.

Цилиндрическими фрезами для обработки древесины создают пазы, выборки различных конфигураций. Они применяются для раскроя деталей, создания отверстий глухих и сквозных. С их помощью на сопрягаемых деталях делаются соединения типа шип-паз с точным соответствием размеров и конфигураций.

Паз ручным фрезером по дереву проще всего вырезать с помощью дисковой фрезы. Инструмент подбирают по ширине равный толщине шпонки. Пазы любой длины прорезаются за один проход. Расстояние до плоскости регулируется подошвой и упорами. На ламельном станке для обработки дерева угол наклона, расстояние от торца и по высоте выставляется с помощью упоров на подошве и автоматически, без разметки обеспечивается точное совпадение пазов под шпонку. Сборка сопрягаемых деталей производится без смещения и перекосов.

Специалисты, знающие, как работать с фрезой каждого типа и какие шаблоны изготовить, выполняют сложное соединение ласточкин хвост с помощью ручного оборудования.

Разбираясь, какими фрезами что возможно выполнить, обрабатывая дерево, следует обратить внимание на форму режущей кромки. У фальцевой она широкая и ровная

За один проход с малой подачей можно выбрать четверть. Дисковая способна сделать эту работу за 2 хода. Ее надо переставлять после первого реза под прямым углом. Но фальцевые фрезы по обработке древесины переводят все в стружку. После дисковой остаются квадратные рейки, пригодные для использования.

Галтельные, калевочные и профильные фрезы все относятся к фигурным. При резьбе по дереву фрезером своими руками торец приобретает форму, обратную конфигурации режущей кромки. Галтель выбирает четверть радиальной формы. Калевочная с режущей кромкой противоположной формы делает красивый радиус вместо угла.

В домашней мастерской фрезы для начинающего столяра должны быть простыми по форме и малого диаметра. Они испытывают при обработке меньшее сопротивление дерева. Фрезером легче управлять. После освоения простых операций по прорезанию пазов и вырезанию ровных деталей, можно переходить к сложным приемам обработки дерева.

Создание прямого угла

Прямоугольные короба, например, под осветительное оборудование – один из самых распространенных объектов из гипсокартона.

Самым удобным методом их создания является использование V-образной фрезы.

Для таких работ важны 2 особенности:

• при порезке гипсокартона нижняя сторона должна остаться нетронутой – на ней будет держаться угол;
• фреза, используемая для порезки листа, должна углубляться в ГКЛ на глубину, равную толщине листа минус 2 миллиметра – так сохранность тыльной стороны будет обеспечена.

Фрезер по дереву практически не отличается от фрезера по ГКЛ. Если мы фрезеруем самостоятельно в домашних условиях, тогда подойдет любая насадка.

Мастер-класс по фрезерованию гипсокартона вы можете увидеть в следующем видеоролике.

Виды фрез

Существуют различные виды фрез, каждая из которых имеет особую форму и создана для выполнения определенных задач.

Среди множества можно выделить такие:

• галтельно-пазовая V-образная фреза – используется для создания прямых углов, это наиболее распространенный вид при работе с гипсокартонными листами, так как большинство собираемых объектов – прямоугольные короба;
• прямопазная фреза применяется для вырезания отверстий, расположенных перпендикулярно (под углом 90°) к плоскости листа;
• фреза для пазов T-образной формы сходна с прямопазной, однако отверстия, полученные при ее применении, могут быть значительно большего диаметра;
• фреза для пазов U-образной формы отличается просверленными отверстиями с округлым дном;
• кромочная фреза используется для получения фаски на краях листов.

Тонкости фрезерования: техника безопасности и структура обработки

Создание фигурных конструкций из гипсокартона на стенах и потолке далеко не всегда требует наличия каркаса. Существуют методики, которые позволяют изменять фактуру листа и придавать ему различные образы. Одной из них является фрезерование, позволяющее сгибать материал под различными углами.

Работа с фрезерным станком является сложной и требует ответственности. В первую очередь, речь идет о безопасности, поскольку любой электроинструмент считается потенциальным источником опасности и халатное отношение способно привести к травматизму.

Во избежание подобных проблем перед началом работы необходимо ознакомиться с инструкцией по эксплуатации прибора и подготовиться к работе.

Для работы с гипсокартоном можно использовать любые фрезерные станки, но их мощность должна быть в пределах 1500 Вт. Излишне мощные приборы способны нарушить нижний бумажный слой, что приведет к разрушению шва.

Сам процесс фрезеровки сопряжен с большим количеством пыли, которая образовывается при прохождении устройства по поверхности листа и поднимается в воздух. Для ее устранения станок следует усовершенствовать пылесборником и подсоединить его к пылесосу. Дополнительно нужно подготовить индивидуальные средства защиты, среди которых главную роль играют очки, способные уберечь глаза от попадания мельчайших частичек пыли.

Фрезерование требует организации полноценного рабочего места. В его роли может выступать обыкновенный стол, поверхность которого должна быть гладкой и ровной. С одного края следует установить упор, необходимый для того, чтобы гипсокартон не сползал. Сделать его можно из доски, которая прикручивается к внешней части стола. Немаловажную роль в создании качественного изгиба играет фреза. Из всего многообразия насадок оптимальным вариантом будет использование V-образной фрезы, позволяющей получить правильный и равномерный излом.

Примерная структура работы с фрезеровальным станком имеет следующий вид:

• проведение разметки;
• создание заготовок;
• фрезерование ГКЛ.

Смотрите в видео: процесс фрезерования гипсокартона.

Подобная последовательность действий является оптимальной и полностью отражает суть работ по фрезерованию гипсокартона

При этом каждый из них имеет свои особенности и занимает важное место в получении положительного результата

Поэтапная порезка гипсокартона

Для получения качественного результата стоит придерживаться определенного порядка действий. После всех подготовительных работ можно приступать к непосредственной резке.

Существуют различные методики порезки гипсокартонных листов, которые, в сущности, заключаются в следующем:

• Разметка материала. Сначала нужно нанести на заготовку очертания всех деталей, которые будут вырезаться. Для этих целей пригодится карандаш и линейка. Иногда при первой разметке кажется, что материала не хватит, в таком случае стоит прикинуть еще раз вариант раскройки – возможно, получится уменьшить издержки и поместить все на имеющемся листе. Однако не стоит при разметке располагать детали слишком близко друг к другу, поскольку гипсокартон легко крошится, и случайный скол может испортить задуманное.
• Предварительная обработка заготовок. Перед порезкой по точным размерам и рельефной обработкой целые листы могут быть разделены на предварительные заготовки с черновыми размерами. Порезать листы можно при помощи ножа или другого инструмента.
• Подготовка к порезке. Заготовка располагается в струбцинах или упирается в изготовленный фиксатор. Надеваются защитные средства. Оборудование подключается к сети.

• Начало обработки. С выключенным мотором станок прикладывается к листу гипсокартона так, чтобы округлая часть касалась фиксирующего упора. С включением фрезы начинается равномерное движение станка от себя к противоположному от фиксатора краю. Так полученный шов будет ровным и образует нужный угол при сгибании.
• Двусторонняя обработка. В случаях, когда предполагается обработка листа с двух сторон, и на одной из них уже нанесены борозды, переворачивать ГКЛ нужно очень аккуратно, так как его прочность в местах обработки существенно снижена и возможно отламывание.
• После всех манипуляций со станком прорезанная заготовка складывается по швам. Для фиксации могут использоваться различные вещества, например, монтажная пена, некоторое количество которой выдувается на обработанную борозду. В плотно сложенном положении деталь должна быть зафиксирована на несколько минут до затвердения пены, после чего ее излишки удаляются.

Соблюдая технические правила выполнения процесса, всего за пару десятков минут при помощи фрезерного станка можно придать необходимую форму ГКЛ без сооружения каркаса. Такой подход прежде всего экономит время и средства, кроме того, углы и переходы такого объекта отличаются высоким качеством и надежностью.

Фреза по гипсокартону 90 градусов V-образная

Из гипсокартона создаются самые разнообразные конструкции. При конструировании всевозможных коробов часто приходится сгибать листы под углом 90°. Выполнить эту и другие операции качественно поможет фреза для гипсокартона.

Как согнуть гипсокартон под прямым углом?

Для проведения этой операции, например при изготовлении короба для размещения подсветки, в ГКЛ делается V-образный паз. При этом слой картона с тыльной стороны остается нетронутым. Поэтому, например, при листах толщиной 12 мм максимальная глубина паза (там, где проходит вершина прямого угла) составляет 10 мм.

После такой обработки ГКЛ легко согнуть под углом 90° и склеить монтажной пеной. Получится ровное и надежное соединение.

Фрезерование снижает расход гипсокартона и улучшает качество внешнего или внутреннего ребра. Для обработки такого элемента понадобится значительно меньше усилий, чем при соединении «внахлест».

Требования к инструменту

Для формирования паза потребуется специальное устройство – фрезер для ГКЛ. Необязательно приобретать дорогую профессиональную модель, если мастер не занимается обработкой гипсокартона постоянно и она нужна ему для личных нужд. Можно обойтись и бюджетным вариантом, тем более что требования к фрезеру не такие уж и строгие:

• Мощностью устройства – не меньше 1 кВт.
• Агрегат должен быть снабжен приспособлением для удаления пыли. В противном случае в считаные минуты после начала работы вся комната наполнится гипсовой пылью.

Для создания прямолинейных пазов и резки ГКЛ подойдет дисковое устройство. Большую функциональность имеет фасонный фрезер, с его помощью можно делать пазы любой формы, а также отверстия.

Виды фрез

Фрезы для фасонного устройства выполняют разные задачи.

• Галтельная пазовая фреза V-образной формы нужна для получения прямого угла. Это наиболее востребованный вид при работе с ГКЛ.
• Прямая пазовая фреза используется для создания пазов и отверстий (точечных и сложных форм), располагающихся под углом 90° к плоскости гипсокартона.
• Пазовая T-образная фреза используется, как и прямая, но с ее помощью можно высверливать точечные отверстия большого диаметра.
• Пазовая галтельная U-образная фреза нужна для пазов с закругленным дном и разных отверстий.
• Кромочная – для создания фасок по краю листа.

Качественный европейский инструмент может стоить прилично: 45–70 долларов за единицу. Продукция китайского производства имеет меньшую цену, но далеко не всегда является качественной. Однако профессионалы уверяют, что в последнее время на рынке можно отыскать китайские изделия приемлемого качества.

При подборе фрезы заострите внимание на диаметре ее хвостовика: он должен подходить вашему фрезеру. Режущий инструмент с хвостовиком 8 мм не подойдет для устройства, рассчитанного на 6 мм

Фрезы могут продаваться штучно или целыми наборами. Начинающим мастера рекомендуют купить для начала комплект по бюджетной цене. Это позволит научиться обращаться с фрезером, а также использовать его и для других видов работ. А потом уже дополнять комплект, покупая нужные инструменты поштучно.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как сделать нишу из гипсокартона своими руками

Дополнительные приспособления

Фрезерование гипсокартона осуществляется только на ровной и жесткой поверхности, исключающей малейший прогиб листа. Профессионалы предпочитают использовать верстаки, часто специально самостоятельно сделанные для этих целей. Но можно обойтись и без них, производя операцию на ровной поверхности пола или стопке листов гипсокартона.

V-образная фреза, используемая для выборки нужного нам паза, является криволинейным инструментом. Поэтому для получения ровных линий сгиба не обойтись без применения специальных направляющих шин или различных шаблонов. Изготавливают их из подручных материалов: это может быть фанера или металлический профиль. Для получения ровного реза фрезер упирается в шаблон, который можно закрепить на гипсокартоне при помощи саморезов.

Что представляют собой фрезы

Для начала выбирается тип устройства в зависимости от поставленных задач, а уже после этого подбирается фреза для ГКЛ. Все зависит от того, какую форму гипсокартона нужно получить. Закругленные заготовки создаются U-образными деталями, а остроугольные – V-образными. Нужно понимать, что полученные промежуточные результаты в некоторых случаях потребуется шпаклевать, чтобы получить достаточный уровень прочности изделия. При наличии жесткого каркаса мастеру потребуется шпаклевать исключительно те пазы, которые создавались при помощи U-образного элемента. Это обязательное условие, в случае с остроугольными пазами их шпаклевка является процедурой больше по желанию, чем обязательной.

Инструмент, необходимый для работы с гипсокартоном и профилем

Чтобы фреза по гипсокартону работала как следует и создала изогнутую конструкцию в точности, как в чертеже, необходимо выполнить следующее:

1. Материал раскраивается и размечается в соответствии с тем, какой будет будущая конструкция. Должна соблюдаться точность линий, иначе дальнейшее фрезерование не получится таким, каким это было задумано.
2. Далее подбирается нужная фреза под гипсокартон, устанавливается во фрезер, и выполняется резка листов. Закрепление направляющей рейки нужно для того, чтобы в итоге получился ровный паз.
3. На полученный паз наносится монтажная пена, клей ПВА или гипсовый состав.

Теперь заготовку можно изогнуть, но только с небольшим усилием, причем действовать нужно по линии паза. Полученная форма фиксируется скотчем и оставляется до тех пор, пока окончательно не высохнет клеевой состав, нанесенный на место изгиба. Может возникнуть вопрос, обязательно ли грунтовать вырезанные в сердечнике гипсового листа пазы. Специалисты рекомендуют это делать, так как в этом случае из паза будет удалена вся пыль, и впоследствии в воздух не будет попадать пыль гипсовая.

https://youtube.com/watch?v=LKcJykaQBDM

Практичность гипсокартона обусловлена его структурой, которая состоит из двух бумажных слоев и гипсового основания. Благодаря этому лист ГКЛ можно резать под различными углами и придавать ему разнообразную форму.

Единственным недостатком считается повышенная ломкость, мешающая создавать рельефные объекты. Как правило, для формирования фактурных поверхностей используются каркасные конструкции. Однако их возведение не всегда оправдано и требует не только наличия свободного пространства, но и сопряжено с материальными затратами. Сэкономить место и деньги поможет фрезерование гипсокартона, являющееся более дешевой и практичной альтернативой обрешетке.

Выбор подходящего оборудования

Ручной фрезерный станок подбирается по типу работ и планируемой нагрузке. Различают основные виды оборудования для работы по дереву:

• вертикальный – верхнего типа;
• ламельный;
• кромочный.

Ламельный фрезер горизонтальный. Диск с зубьями по кромке перемещается параллельно подошве и вырезает пазы в боковой поверхности под плоские шпонки в сопрягаемых деталях без разметки. Использование инструмента узкое. Ламельный тип инструмента востребован в производстве мебели и строительных деревянных конструкций. Для домашней мастерской приобретается редко, если хозяин серьезно увлекается изготовлением мебели и имеет в наличии модели универсальных ручных фрезеров.

Фрезер верхнего типа универсальный для обработки дерева. Именно он способен выполнять практически все операции. В его комплект входит несколько приспособлений, позволяющих обрабатывать торцы и работать по плоскости доски. В основном это параллельный упор со штангами, фрезерные втулки и набор фрез различного типа. Первые направляют станок точно по прямой линии реза или помогают сделать ровный круг. Втулки ведут станок вдоль шаблона, повторяя его формы любой сложности.

Для выполнения пазов, выборок под замки и навесы, создание красивых кромок любой конфигурации в дереве подойдет фрезер верхнего типа.

Виды фрезерных станков

Существует два основных вида фрезерных станков, используемых для фрезерования ГКЛ – дисковый и фасонный.

Дисковый применяется для раскраивания гипсокартонных листов, в основном – длинных размеров.

Данный метод отличается:

• высокой скоростью обработки;
• аккуратной линией распила без сколов и зазубрин;
• ограниченностью работой по прямым линиям.

Фасонный фрезеровочный станок применяется для основного объема работ, к отличительным чертам его использования можно отнести:

• возможность вырезания сложных замысловатых фигур;
• возможность сверлить отверстия различной глубины и формы, например, овальные или круглые;
• удобство нанесения рельефного узора на поверхность;
• относительно низкая скорость линейной резки, шанс повреждения листа также более высокий.

Выбираем фрезер

Что такое фрезер?

Кроме наиболее распространенного и универсального вертикального ручного фрезера, на рынке представлено также насколько узкоспециализированных видов:

Хотя первоначально ручные фрезеры создавались для работ по дереву, современные фрезеры способны обрабатывать также искусственный камень, пластики и мягкие металлы. Фрезер сложно назвать универсальным инструментом, но многие операции, которые выполняются фрезером, практически невозможно сделать чем-то другим. Все это делает фрезер незаменимым инструментом для любого мастера. Вот краткий перечень возможностей ручного фрезера:

Характеристики фрезеров

Скорость вращения шпинделя.

Чем чище должна быть обработанная поверхность, и чем тверже обрабатываемый материал, тем выше должна быть скорость вращения. В то же время, некоторые материалы (например, пластики, вязкие металлы, некоторые сорта дерева) нельзя обрабатывать на очень высокой скорости. Также свои требования к скорости предъявляют некоторые виды насадок. Исходя из перечисленного, если фрезер предполагается использовать для различных операций или с различными видами материалов, то следует выбирать модель срегулировкой оборотов. Следует также иметь в виду, что обороты шпинделя могут падать под нагрузкой, для предотвращения этого явления, некоторые (в основном, профессиональные) модели оснащены опцией поддержания оборотов под нагрузкой.

Для предотвращения рывков при запуске двигателя существует опция плавного пуска

– оснащенные этой функцией фрезеры, хоть и будут стоить дороже, но прослужат дольше за счет снижения неблагоприятных воздействий на двигатель. Да и риск испортить деталь резко стронувшейся фрезой будет меньше.

Также для продления срока службы инструмента служит функция защиты от перегрузок

, вступающей в действие при превышении допустимой температуры двигателя. Эта функция может быть реализована по-разному – от индикации светодиодом до принудительного отключения питания, но в любом случае лишней не будет.

Максимальная глубина фрезерования.

Параметр, непосредственно влияющий на мощность инструмента, следовательно, на вес и цену. Поэтому разумно начать выбор фрезера с определения именно требуемой максимальной глубины. Для большинства работ по изготовлению мебели, к примеру, глубины фрезерования в 45-50мм вполне достаточно.

Варианты выбора.

Если вам нужен инструмент для разнообразных домашних работ, не требующих высокой точности и качества фрезеровки, вам подойдет базовая модель ценой от 3500 до 8000 рублей.

Если вы собираетесь использовать фрезер профессионально для изготовления мебели или межкомнатных дверей, обратите внимание на модели от производителей, специализирующихся на выпуске профессионального инструмента. Такой фрезер будет стоить от 8000 до 20000 рублей в зависимости от характеристик и комплектации

Если вы собираетесь использовать фрезер для работ по металлу, следует обратить внимание на модели с высоким числом оборотов. Такой инструмент можно выбрать в ценовом диапазоне от 3800 до 13000 рублей

Если же вам нужен мощный профессиональный фрезер для работы тяжелыми фрезами и с большой глубиной фрезерования, приготовьтесь выложить 20000 до 30000 рублей.

Если вы профессионально занимаетесь изготовлением мебели, и у вас еще нет кромочного фрезера, обратите внимание на этот вид инструмента – он может значительно ускорить обработку кромок и обеспечить им наилучший внешний вид. Такой инструмент обойдется вам от 7500 до 15000 рублей

Как сделать шаблоны своими руками

Лекало представляет собой плоскую деталь. Ее размеры подбирают с поправкой на разницу в радиусах фрезы и копировального кольца.

Готовые чертежи

В интернете выложено множество выкроек под разные задачи и размеры копировальной втулки. Большинство публикаций снабжено формулами, в которые нужно подставить габариты своей заготовки. Остается вычислить размеры шаблона, нарисовать его на миллиметровке и перенести на листовой материал.

Чертеж копировальной втулки.

Примеры чертежей приведены ниже.

Что потребуется

Трафареты изготавливают из таких материалов:

• инструментальной стали (наиболее долговечный вариант);
• дюралюминия;
• пластмассы;
• фанеры;
• оргстекла.

Толщина листа – от 2 до 10 мм.

Нужны инструменты:

• дрель с набором сверл;
• лобзик или ножовка;
• напильник;
• шлифовальный круг.

Для изготовления трафаретов нужна дрель с набором сверл.

Процесс изготовления

Действуйте в таком порядке:

1. На листовой заготовке вычертите внешний контур паза.
2. Рассчитайте разность диаметров фрезы и втулки и разделите ее на 2.
3. От нарисованного контура отступите расстояние, равное полученному в п. 2 числу, и проведите параллельную линию.
4. Вырежьте по ней шаблон.
5. Обработайте напильником и зашлифуйте кромки изделия.

Криволинейный шаблон вырезают таким способом: сначала высверливают вдоль контура серию небольших отверстий, затем кусачками или иным подходящим инструментом удаляют материал между ними.

Тонкости фрезерования: техника безопасности и структура обработки

Создание фигурных конструкций из гипсокартона на стенах и потолке далеко не всегда требует наличия каркаса. Существуют методики, которые позволяют изменять фактуру листа и придавать ему различные образы. Одной из них является фрезерование, позволяющее сгибать материал под различными углами.

На первом рисунке показывается, какая часть гипсокартона удалится после фрезерования, а на втором как можно после этого согнуть лист ГКЛ

Работа с фрезерным станком является сложной и требует ответственности. В первую очередь, речь идет о безопасности, поскольку любой электроинструмент считается потенциальным источником опасности и халатное отношение способно привести к травматизму.

Для работы с гипсокартоном можно использовать любые фрезерные станки, но их мощность должна быть в пределах 1500 Вт. Излишне мощные приборы способны нарушить нижний бумажный слой, что приведет к разрушению шва.

Так выглядит один из видов фрезерного станка

Сам процесс фрезеровки сопряжен с большим количеством пыли, которая образовывается при прохождении устройства по поверхности листа и поднимается в воздух. Для ее устранения станок следует усовершенствовать пылесборником и подсоединить его к пылесосу. Дополнительно нужно подготовить индивидуальные средства защиты, среди которых главную роль играют очки, способные уберечь глаза от попадания мельчайших частичек пыли.

Фрезерование требует организации полноценного рабочего места. В его роли может выступать обыкновенный стол, поверхность которого должна быть гладкой и ровной. С одного края следует установить упор, необходимый для того, чтобы гипсокартон не сползал. Сделать его можно из доски, которая прикручивается к внешней части стола. Немаловажную роль в создании качественного изгиба играет фреза. Из всего многообразия насадок оптимальным вариантом будет использование V-образной фрезы, позволяющей получить правильный и равномерный излом.

Пример V-образной фрезы

Примерная структура работы с фрезеровальным станком имеет следующий вид:

• проведение разметки;
• создание заготовок;
• фрезерование ГКЛ.

Смотрите в видео: процесс фрезерования гипсокартона.

https://youtube.com/watch?v=w3A8ddhsQrw

Подобная последовательность действий является оптимальной и полностью отражает суть работ по фрезерованию гипсокартона

При этом каждый из них имеет свои особенности и занимает важное место в получении положительного результата

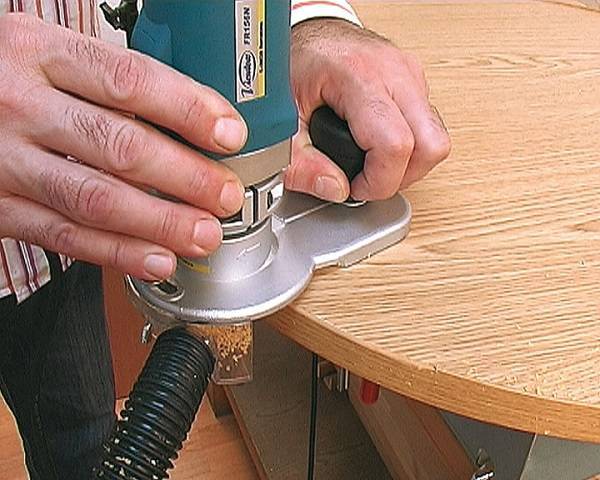

Обработка кромки

Для обработки кромок и торцов заготовки используют специальные кромочные фрезы. Они могут быть как прямые, так и фигурные. Прямые фрезы применяют для торцевания (выравнивания) кромок деталей по шаблону (криволинейному) или по линейке. Например, если резать ЛДСП электрическим лобзиком, то без фрезера в данном случае не обойтись. Кромка после прохождения пилочки получается неровной и с небольшими сколами. Чтобы придать ей идеальную геометрию, проделайте следующее.

1. Закрепите в цанге фрезера прямую кромочную фрезу. Данная фреза может иметь подшипник снизу либо в верхней ее части (возле хвостовика).

2. Если фреза имеет нижний упорный подшипник, то шаблон укладывается под заготовку и обе детали прижимаются к верстаку струбцинами. И наоборот, шаблон закрепляется на заготовке при верхнем подшипнике на оснастке.
3. В случае с нижним подшипником установите площадку фрезера на край заготовки и опустите фрезу так, чтобы упорный подшипник находился по центру торца шаблона, а нижняя часть лезвий заходила на шаблон примерно на 2-3 мм. Для фрезы с верхним подшипником все делается наоборот: подошва фрезера устанавливается на шаблон, под которым уложена заготовка. Фреза опускается до тех пор, пока подшипник не достигнет центра шаблона, а верхняя часть лезвий не будет захватывать его на 2-3 мм.
4. Далее, слегка зажатая заготовка выравнивается относительно шаблона (можно использовать резиновую киянку) по ранее нанесенной разметке.
5. После выравнивания хорошо прижмите детали струбцинами к верстаку. Если зажать их слабо, то от сильной вибрации при работе инструмента они могут сместиться.
6. Установите подошву фрезера на заготовку (шаблон), не касаясь фрезой деталей, включите агрегат и дождитесь, пока он наберет полные обороты;
7. Плавно подведите фрезу к началу заготовки, чтобы инструмент врезался в нее и уперся подшипником в шаблон, после чего проведите фрезерование по всей кромке.

Фигурные торцевые фрезы в основном используются для обработки изделий из древесины и МДФ. В таком случае сначала заготовке придается определенная форма с помощью прямой торцовочной фрезы. А уже после этого в цангу вставляется инструмент с требуемым фигурным профилем и проводится обработка кромки обычным способом. Только в качестве шаблона или направляющей для подшипника служит выровненная кромка детали.

При фрезеровании деревянных деталей следует учитывать направление волокон древесины. Если этого не делать, будут возникать сколы на углах заготовок или в местах перехода продольных волокон в торцевые при обработке, например, криволинейных деталей. Чтобы избежать сколов, следует обвести мелом “проблемные” места на заготовке (рисунок А). Если пройти по этим участкам фрезой обычным способом (против ч. стрелки), то чаще всего это вызовет образование сколов. Поэтому до “проблемных” зон подача инструмента ведется против ч. стрелки, а в местах перехода волокон направление меняется на обратное (рисунок С).

Это же правило применимо и для обработки углов деревянных заготовок. Сначала фреза должна пройти вдоль волокон по ч. стрелке (через угол), после чего продолжается торцевание обычным способом.

Верстак

Это специальный стол для рабочего процесса. Его можно оснащать разными вспомогательными элементами. Его параметры обуславливаются количеством свободного пространства в помещении. Также учитывается и планируемый объём работ. Сегодня самыми распространёнными видами верстаков для фрезерных столов являются:

• Статичный. Это полноценная рабочая площадка.
• Портативный. Это настольный вариант, быстро собирающийся и позволяющий проводить фрезерные операции.
• Агрегатный. Обладает такими возможностями, за счёт которых расширяется пильная площадь.

Для бытовой мастерской оптимальным является п.1. Второй вид годится для работ с небольшими деталями и имеет ограниченный функционал. Для третьего должно быть просторное помещение.

https://youtube.com/watch?v=FWyc6-IcOU8
