Какие бывают виды фрез по дереву для ручного фрезера

Фрезы для создания столярных соединений

Конструкционными называют фрезы, предназначенные для подрезки деталей для столярных соединений. Как правило, это не отдельные фрезы, а комплекты с ответно-зеркальной формой профилей. Основных видов таких фрез существует несколько.

Микрошиповые фрезы используют для подрезки торцов деталей перед клеевым сращиванием. С их помощью можно формировать пазы и шипы как прямоугольной, так и клиновидной формы. В комплект обычно входит две фрезы, в одной из них режущие кромки смещены на ползуба.

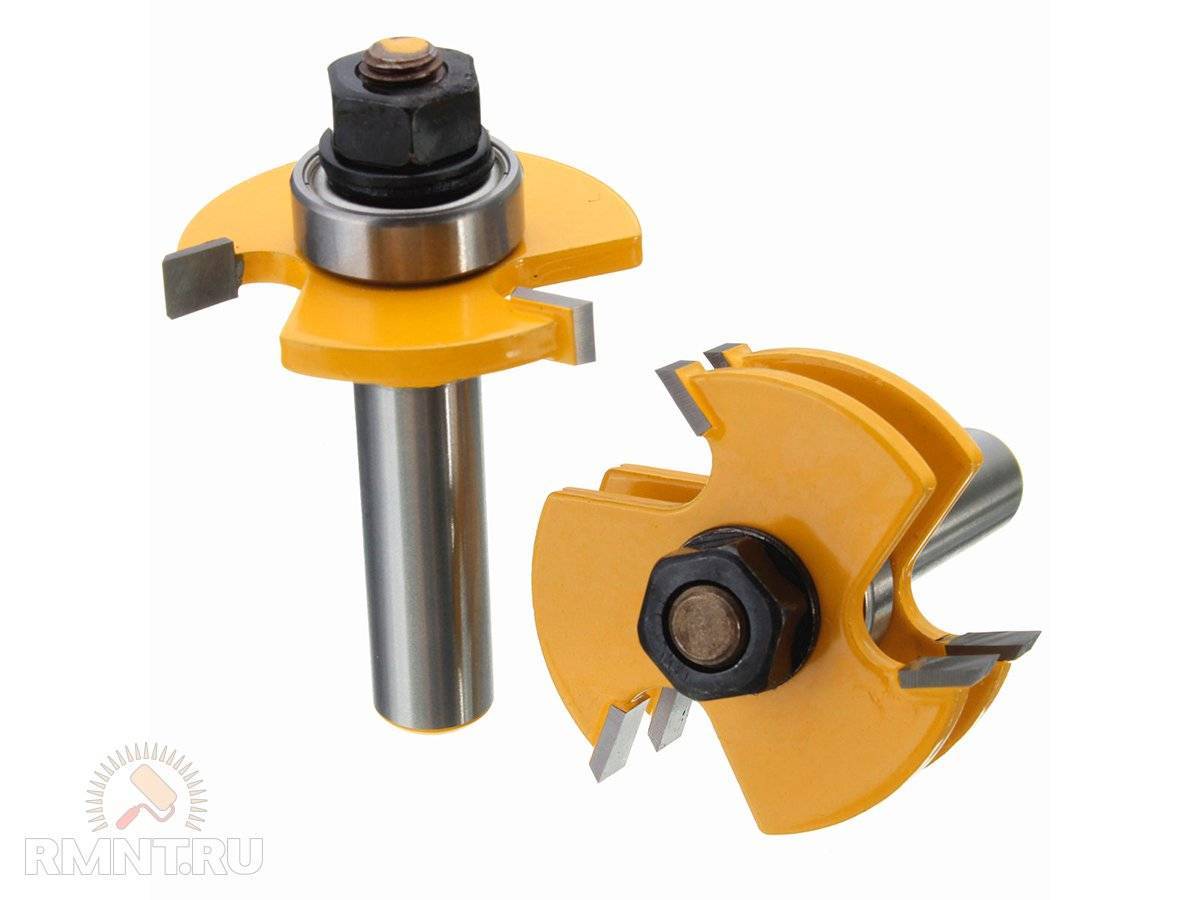

Комплект пазо-шиповых фрез так же состоит из двух частей: одной нарезается паз, другой выступ на ответной детали. Как правило, применяются такие фрезы при изготовлении шпунтованной половой доски или при сплачивании мебельных щитов. В отличие от обычных дисковых или пазовых фрез, которые можно было бы использовать с той же целью, пазо-шиповой комплект имеет оптимальные значения присадки и не требует тщательной регулировки по высоте.

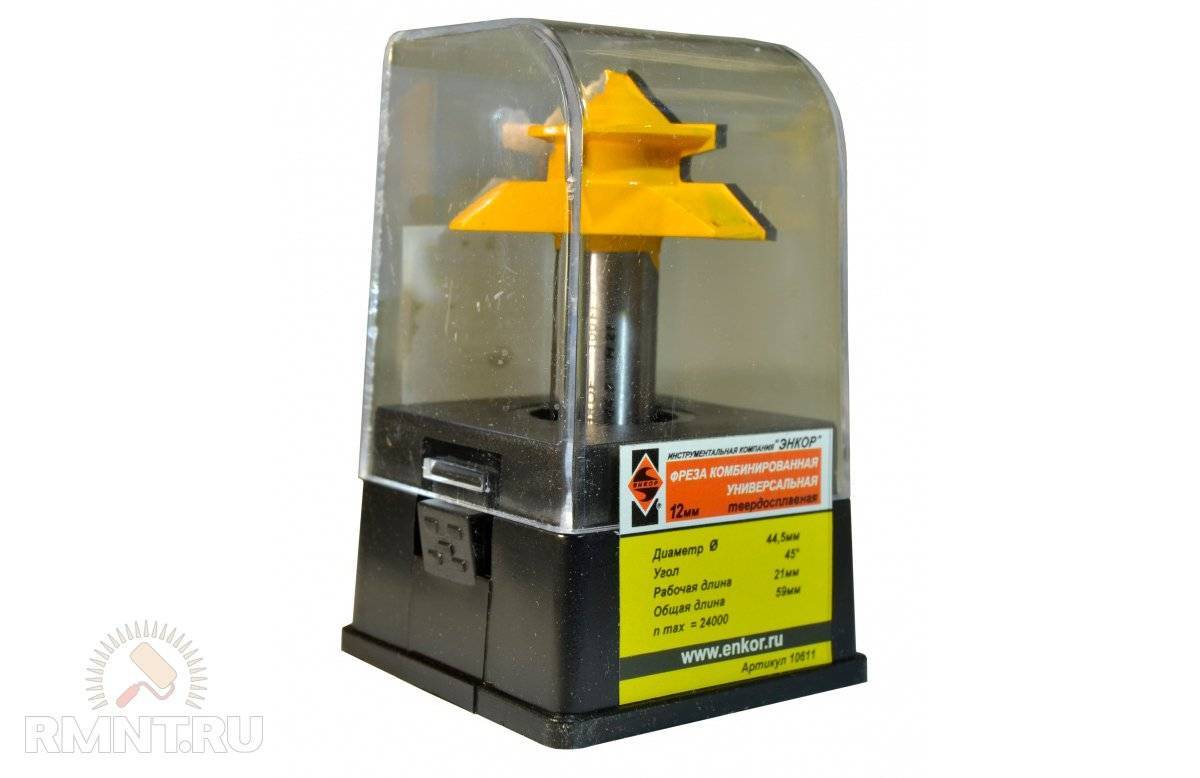

Фрезы для угловых соединений одинарные, но проход по соединяемым деталям выполняется в разных положениях. Также возможно использование такой фрезы для плоского сращивания на клею

Обратите внимание, что изначально фреза такого типа предназначалась для работы на фрезерном столе, и использовать её для ручного инструмента получится только при наличии специального упора и ограничителя

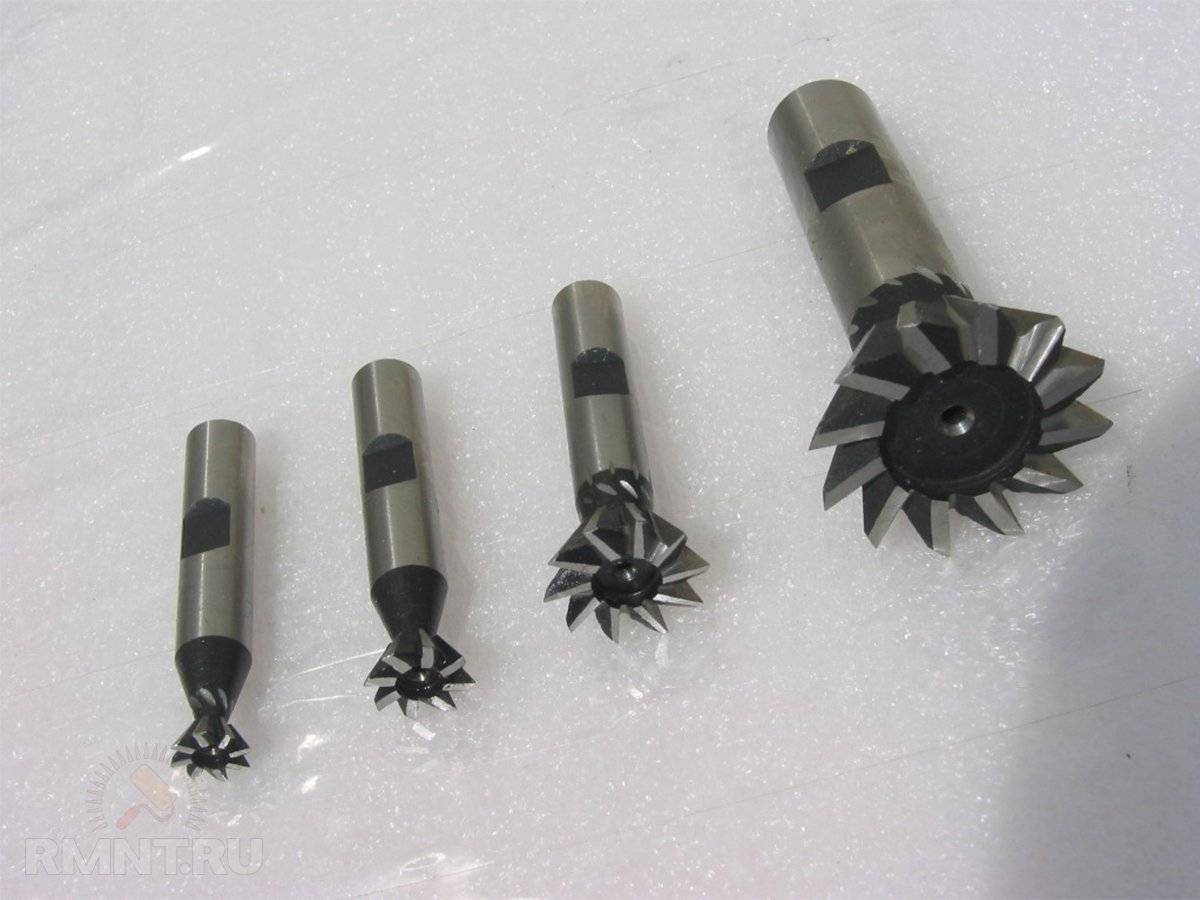

Для нарезки соединения «ласточкин хвост» используется одна трапециевидная пальчиковая фреза. Однако для нарезки нужного профиля на торце доски, опять же, понадобится поперечный упор или специальный шаблон. Ширина хвоста может быть произвольной, но чаще паз под него готовится за один проход фрезы. К этому типу соединений можно отнести другие, схожие по принципу, но с Т-образной или Ф-образной формой паза. Для них так же существуют собственные парные комплекты фрез.

Промышленные деревообрабатывающие станки

Массовое производство высококачественных изделий из дерева невозможно без использования высокопроизводительного деревообрабатывающего оборудования.

Для деревообрабатывающих станков промышленностью выпускаются многочисленные виды режущего инструмента, в том числе:

  • спиральные и строгальные фрезы, которые используются в строгальных станках;
  • дисковые фрезы по дереву (с двух- или трехсторонними пазами) помогают получить неглубокие пазы и канавки;
  • профильные фрезы применяются в процессах декоративной обработки деталей из дерева.

Современное деревообрабатывающее предприятие немыслимо без фрезерно-гравировальных станков с числовым программным управлением (ЧПУ), оснащенных инструментальным порталом, имеющим 3 степени свободы.

Эти станки способны в автоматическом режиме обрабатывать заготовки, придерживаясь заданного пространственного маршрута. При этом высокое качество обработки обеспечивается не только техническими параметрами станка (мощность шпинделя, высокоточная механика и пр.) и возможностью выбора математической модели в качестве шаблона, но и характеристиками режущего инструмента.

Номенклатура фрез по дереву для станков с ЧПУ для 3d-фрезерования отличается большим разнообразием. Связано это с тем, что процесс 3d-обработки считается одним из самых сложных и выбрать режущий инструмент, который обеспечит высокое качество обработки с минимальными затратами времени, совсем не просто. Так, исходя из типа заготовки, могут понадобиться фрезы, изготовленные из быстрорежущей или твердой стали. При этом материал режущей кромки не должен быть хрупким.

Для деталей со сложным рельефом, имеющим большое количество мелких деталей, используют цилиндрические или конусные сферические фрезы с диаметром 3…6 мм (для черновой обработки) и 1…3 мм (для финишных операций). Применяют чашечные сверла, позволяющие сверлить древесные плиты, композитные материалы.

Для получения глубокого 3d-рельефа используют конические двухзаходные фрезы из твердосплавных материалов. Это позволяет исключить операции чернового фрезерования. Для обработки особо твердых пород дерева используют сферические или V-образные граверы.

Техника безопасности

При работе с вращающимися деталями обязательно следует выполнять определённые требования безопасности. В противном случае травм не избежать.

Правила безопасной работы:

  1. Запрещается работать без защитных очков. Кусочки дерева могут отлететь в любую сторону и попасть в глаза. В таком случае следует сразу же попросить кого-нибудь осмотреть поражённую область и вытащить опилки, если необходимо. Если боль не проходит, то надо обратиться к врачу.
  2. Нельзя при работе смахивать опилки с поверхности голыми руками, поскольку так можно получить занозу. Следует взять любую тряпку и смахнуть дерево ею. А также не рекомендуется сдувать опилки, поскольку они могут засорить глаза близко стоящего человека.
  3. Устранять стружку с насадки можно исключительно после того, как инструмент будет обесточен.
  4. Рукава должны быть хорошо застёгнуты, поскольку болтающиеся части одежды могут быть затянуты вращающейся частью оборудования.

Пренебрегать техникой безопасности нельзя, ведь от этого зависит безопасность оператора, а иногда и жизнь.

Как видно, имеется большое количество насадок. Каждая предназначается для выполнения определённой работы

Именно поэтому так важно обладать полной информацией перед покупкой

Originally posted 2018-03-28 14:59:37.

Как выбрать фрезы

Фреза является составляющей фрезера и представляет собой хвостовик и рабочий элемент с режущей кромкой. Их различают по:

  • форме режущей кромки;
  • виду материала, из которого они изготовлены;
  • величине;
  • конструкции.

Таким образом, для работы по дереву мягких пород необходимы легкие материалы для фрезы. А для изготовления предмета из твердой древесины предпочтение отдается «твердым» фрезам.

Фрезы бывают:

  • конусообразные;
  • V -образные;
  • дисковые;
  • фрез «ласточкино гнездо»;
  • профильные;
  • прямоугольные пазовые;
  • калевочные;
  • фальцевые;
  • галтельные.

Кроме этого, фрезы делятся на те, которые направляют движение, имеют подшипники и на те, у которых их нет. При помощи ручного фрезера без подшипников во фрезах осуществляются работы в любом месте заготовки.

Установка фрезы

Как только необходимый шаблон будет найден, дальнейшие работы по дереву следует проводить ручным фрезером. Для этого подбирают и устанавливают правильную фрезу. Выполняется это в такой последовательности:

  • выбирается необходимая фреза;
  • ее хвостовик вставляют в патрон таким образом, чтобы глубина погружения была не больше 2 см;
  • при помощи ключа затягивают гайку патрона, перед этим повернув его до щелчка;
  • чтобы отрегулировать фрезер на необходимую глубину, используют подвижный ограничитель установки глубины;
  • затем ручку точной настройки устанавливают в среднее положение между «минусом» и «плюсом».

Как правильно выполнять работу ручным фрезером

Большое количество электрических приборов для строительства и ремонта свою работу осуществляют при помощи вращения вала. Ручной фрезер совершает в секунду большое количество оборотов. Принято считать, что работа по дереву будет выполняться фрезером чище, если оборотов будет как можно больше. На самом деле это ошибочное мнение. Предмет может обуглиться и сломаться при неправильной установке регулятора частоты оборотов и при выполнении работ фрезой большого диаметра.

Именно поэтому под каждый вид работы и материал необходимо подбирать и устанавливать определенное количество оборотов в секунду. Работы будут выполняться гораздо чище, если правильно подобрано соотношение скорости движения фрезы относительно древесины, которую режут.

Работу ручным фрезером осуществляют, установив его на специальный стол или просто держа в руках. Мелкие заготовки обычно фрезеруют на стационарном столе. Это способствует выполнению работ без каких-либо дефектов. На такой стол фрезер устанавливают шпинделем вверх.

Чтобы фрезерование на столе было исполнено без ошибок, необходимо:

  • на поверхности стола установить линейки, под ту форму, которую необходимо будет вырезать;
  • узкие линейки с овальным торцом необходимы для работы с деталями переменного профиля и к поверхности стола их крепят перпендикулярно заготовке.

Следует помнить, что работая ручным фрезером, его следует двигать обязательно в обратном направлении относительно движения фрезы. В противном случае инструмент часто вырывается из рук и наносит травмы.

Соблюдение техники безопасности

Ручной фрезер по дереву обязательно требует соблюдения техники безопасности, чтобы не причинить вред здоровью:

  • если работы с фрезером не проводятся, шнур следует выдернуть из розетки;
  • работая с инструментом, необходимо быть внимательными и сконцентрированными, крепко держать его в руках и иметь устойчивое положение;
  • обрабатываемая деталь должна быть прочно закреплена;
  • инструмент следует держать очень крепко, потому что при его соприкосновении с изделием может возникнуть ответный удар, способный вырвать аппарат из рук;
  • перед началом работ нужно облачиться в такую одежду, которая будет не очень свободной, потому что излишки ткани способны намотаться на ручной фрезер;
  • работая фрезером, следует избегать вдыхания мелкой древесной пыли, которая очень вредна для легких, поэтому необходимо пользоваться респиратором.

Фрезы кромочные

Чаще всего изготавливаются с подшипником, который позволяет обрабатывать кромки и торцы заготовок не только посредством настройки опорного стола, но и по шаблону.

Кромочные прямые

Для получения плоскости торца заготовки, перпендикулярной пласти (верхней части обрабатываемой детали). При наличии на фрезе подшипника можно обрабатывать кромки округлой формы. Сам подшипник может быть настроен заподлицо к режущим лезвиям или иметь больший/меньший диаметр, что расширяет возможности использования оснастки.

Кромочные калевочные

Для получения прямой, дугообразной или волнистой фигурной кромки – в зависимости от используемой части фрезы можно смягчить ребро заготовки, скруглить его (двойные фрезы позволяют делать это за один проход), сделать кромку с фальцем и губкой или получить полустержневой выступ. Широко используются для изготовления орнаментов сложной формы

При выборе двойной фрезы надо обращать внимание на возможность регулировки расстояния между режущими лезвиями

Кромочная колевочная регулируемая фреза.

Кромочные фальцевые

Используются при необходимости выбрать паз прямоугольной формы или четверть на ровной или изогнутой заготовке. Применяя двойной проход, получают шип нужного размера. Глубина выборки регулируется положением фрезеровочной машины или упорным подшипником.

Кромочные конусные

В зависимости от угла наклона кромки фрезы, они используются для подготовки заготовок перед соединением, получения декоративной фаски или для обработки деталей мебели, которые затем будут соединены в изделия круглой (многоугольной) формы.

Кромочные галтельные

Применяются для получения паза округлой формы на кромке прямой или фигурной заготовки. Для исключения возможности перекоса фрезы, изготавливается с двумя подшипниками. Результат работы получается такой же, как и при использовании пазовых галтельных фрез, но в ряде случаев кромочные применять гораздо удобнее.

Кромочные фигурные

Другое название – мультипрофильные. Так как они достаточно массивные и одновременно работают с большой площадью заготовки, применение таких фрез рекомендуется на фрезеровочных машинах мощностью не меньше чем 1600 Ватт. Для работы используется весь профиль фрезы сразу или в различных комбинациях, что позволяет получать кромку стандартной или заданной мастером формы.

Кромочные полустержневые

Прямое назначение фрезы – обработка кромок заготовок для получения полукруглого выступа. Также есть много дополнительных способов применения – к примеру, если обработать такой фрезой прямоугольную заготовку с двух сторон, то она станет стержнем. Кроме этого с ее помощью получают профили с фаской и кромкой сложной формы, а также шарнирные соединения (при обработке заготовки в паре с галтельной или калевочной фрезой).

Особенности

Отличительной особенностью фрез по дереву является многообразие разновидностей режущих кромок. Кроме этого, имеется способность обрабатывать материал как в боковом, так и в осевом направлении.

Если на стационарных станках используется преимущественно один способ обработки, то для ручного инструмента доступны любые операции, для которых имеется соответствующая фреза. Кроме того, только этим станком могут быть созданы глухие углубления в древесине.

Еще одной уникальной особенностью фрез для ручного фрезера является способность выполнять художественно-декоративную обработку поверхностей, создавать узоры, рисунки, элементы геральдики и т.п. Для этого можно использовать копиры, масштабируемые приспособления и прочую оснастку.

Пазовые фрезы

Часто требуется провести работу по образованию пазов. Применяемая пазовая фреза по дереву может иметь различную форму, классификация выглядит следующим образом:

Галтельные зачастую приобретают для получения пазов полукруглой формы. Они также весьма распространены, могут иметь различную форму и размеры. Чаще всего этот вариант исполнения применяется для декоративной отделки кромок и торцов. Зачастую при создании продукции наносятся сложные рисунки.
Конические сегодня получили весьма широкое распространение, так как могут применяться для получения резьбовых витков с различными параметрами. Подобные фрезы для дерева также изготавливаются при применении самых различных материалов.
Спиральные. Подобный вариант исполнения во многом напоминает концевые элементы. Ключевой особенностью назовем выраженную режущую кромку, которая расположена со внешней стороны

Если уделить внимание форме режущей поверхности, то она напоминает сверло.
Есть и фрезы пазовые для бруса, которые применяют для получения Т-образного паза.
Пазовые прямые подходят для получения паза, который имеет прямоугольное усечение. В этом случае подшипник может устанавливаться в верхней или нижней части

В большинстве случаев диаметр подшипника совпадает с диаметром инструмента. За счет этого он расположен заподлицо с режущей кромки. Существенно расширить область применения механизма можно за счет установки подшипника с большим или меньшим диаметром.
Комбинированные могут использоваться для получения соединительных элементов. Примером можно назвать получение шипа и паза. Стоит учитывать, что комбинированные варианты исполнения получили широкое распространение. За счет одного прохода получается оба требующихся профиля. Именно поэтому получаемое соединение характеризуется высокой надежностью. Однако, усложнение подобной оснастки для фрезера становится причиной увеличения стоимости.

Фреза по дереву чаще всего изготовлены в монолитном виде. Однако, встречаются также варианты исполнения со сменной режущей кромкой.

Копировальные и прямые сегодня встречаются крайне редко, но некоторые производители все же включают их в набор. Подшипник может быть расположен самым различным образом, классификация проводится по типу и количеству режущих кромок, их размеры

Галтельные насадки сегодня встречаются крайне часто, основная часть имеет закругленную форму. При применении подобного варианта исполнения можно получить паз формы «U». За счет этого углы скругляются. Чаще всего подобный паз делают для шпонок при создании различных механизмов из дерева.

Виды фрез

Резцы для ручного фрезера выполняют множество функций, которые разделены по конкретным видам самих же фрез. Известно множество разновидностей, но особым спросом пользуются следующие:

  • Пазовые резцы.
  • Резцы для кромки, которые часто называют кромочные.
  • Комбинированные резцы.

Пазовые изделия

Данные резцы предназначены для получения прорезей так называемых пазов в любом изделии из древесины. Такие виды фрез по дереву для ручного фрезера широко используются в производстве мебели.

Пазовый тип поможет получить разнообразную с геометрической точки зрения форму и вид. Как правило, эти фрезы изготавливаются в виде конуса и оставляют после себя отверстие, прямоугольный паз. Резцы этого типа можно поделить по виду рабочей части:

  1. Прямые. Оставляют пазы в виде прямоугольника.
  2. Фасонные. Фрезы обычно требуются для создания декоративных элементов, к примеру, мебельных накладок с орнаментами.
  3. Галтельные. Эти резцы имеют закругленную, рабочую часть, что дает возможность проделывать пазы с закругленной внутренней частью.
  4. V — образные, позволяющие получать прорези со стенками под углом девяносто градусов друг к другу.
  5. Спиральные. Они обеспечивают прямоугольный паз для соединения по типу «в шип».
  6. Т-образные, которые часто называют «ласточкин хвост». Они позволяют получить прорезь, в виде перевернутой тешки.

Такие фрезы для ручного фрезера по дереву в основном используются для красивой, фигурной обработки дерева в любой части будущего изделия. Недостатком этого вида фрез является необходимость работать по определенному шаблону, без которого получить правильную форму паза практически невозможно.

Кромочные резцы

Кромочный тип резцов предназначен для обработки и декорирования краев заготовок из дерева. Выделяют разновидности в зависимости от формы лезвия:

  1. Профильные, предназначенные для создания фигурных профилей с целью повышения эстетичности кромки.
  2. Калевочная. Она обеспечивает закругление кромки для формирования одной четвертой окружности.
  3. Конусная. Фреза скашивает кромку под углом в 45 градусов.
  4. Дисковая, которая проделывает паз горизонтально в соответствии с выбранными размерами.
  5. Галтельная. Она обеспечивает создание галтели на кромочной поверхности.
  6. Фальцевая. Изделие требуется для фрезеровки, назначение процедуры может быть любым.

Комбинированные

Это универсальные изделия, имеющие огромную область применения. Резцы представляют собой объединение шипового и пазового режущих элементов. Применяются для сплачивания и сращивания деревянных заготовок — объединения их по кромке (для угловых соединений) или торцевой части (для получения широкой доски из нескольких мелких).

Комбинированные фрезы объединяют в себе пазовые и шиповые и рассчитаны, чтобы за один проход создавать оба этих элемента. Использование фрезеровки для этой цели увеличивает склеиваемую площадь досок и отшлифовывает поверхности для их максимального прилегания друг к другу.

Уход

Ручной фрезер — неприхотливое устройство, не нуждающееся в слишком сложном или специализированном обслуживании. Основной уход за ним состоит в очистке от пыли и стружки, своевременной замене щеток на двигателе и проверке подшипников на валу двигателя и фрезах. Необходимо следить за чистотой направляющих штанг, легкостью перемещения по ним фрезера.

Некоторые специалисты советуют покрывать штанги слоем смазки, но это довольно спорный совет, так как к ней начнут прилипать пыль и мелкие древесные частицы. Правильнее очищать штанги кистью, смоченной скипидаром, растворяющим древесную смолу и удаляющим мелкую пыль.

В заключение необходимо напомнить, что ручной фрезер — это универсальный многофункциональный станок, имеющий массу возможностей и способный выполнять сложные операции. С его помощью изготавливаются сложнейшие детали, художественные панно и прочие поделки и изделия, требующие высокой квалификации и опыта.

Постепенно нарабатываются навыки, опыт, приводящие к усложнению рабочих операций и получению более эффективного результата. Если на первых порах фрезер используется по минимуму, это еще ничего не значит — однажды он будет выполнять сложные профессиональные задачи.

Копировальные фрезы

Наименее распространенным типом приспособлений при выполнении задач по обработке дерева инструментом ручного типа являются копировальные фрезы. Отличительными особенностями являются многочисленная разновидность режущих элементов, различное расположение упорных подшипников и небольшие размеры. Фрезерная головка, для ремесла по дереву устроена в форме дуги. Углубление в деталь зависит от угла обработки.

Использование инструмента по шаблону позволяет добиться необходимого результата при работах с деревянными заготовками

Использовать ручной фрезер необходимо с точностью и осторожностью, несоблюдение требований может привести к порче детали или электрического оборудования

Полезные рекомендации

Важно понимать, что фрезы — расходный материал. Они, как правило, стачиваются в самый важный момент

Именно поэтому опытные специалисты рекомендуют приобретать их с запасом. В результате резцов точно хватит на реализацию запланированного объема работ.

Время от времени рекомендуется смазывать опорный подшипник. Это позволит увеличить срок его эксплуатации. Многие меняют насадную фрезу, если она затупилась во время рабочего процесса.

Не стоит спешить с этим. Первое, что стоит сделать — перевернуть лезвие на другую сторону. Такие модели имеют двухстороннюю заточку, поэтому точно удастся завершить операцию.

Покупка подходящего ручного станка — это не вся процедура. Необходимо комплексно подойти к выбору резцов, представленных в широком разнообразии. Это позволит выполнять задуманную работу качественную и быстро. При этом следует активизировать внимательность и аккуратность.

Ручной фрезер: способы работы

В зависимости от типа выполняемой обработки зависит выбор приемов работы ручным фрезером. Далее представлена работа на ручном фрезере (обучающее видео), способы и приемы.

Приемы работы ручным фрезером: формирование пазов

При формировании паза с самой кромки, инструмент следует установить так, чтобы фреза нависала над краем изделия. Далее, она опускается до необходимой глубины и фиксируется, после чего инструмент запускается в работу. После обработки кромки до конца нужно ослабить фиксатор, поднять фрезу, мотор инструмента можно заглушить. Формирование глухого паза производится точно таким же образом, только начинается не с края изделия.

Глубокий паз формируется путем настройки новой глубины фрезы при каждом подходе обрабатываемой площади, глубиной не более 5 мм, при обработке последнего слоя – не глубже 1,5 мм.

Дополнительные способы формирования пазов и уроки работы ручным фрезером (видео на русском) представлены ниже.

Обработка торцевой поверхности

Работа ручным фрезером по дереву (видео ниже) часто сопровождается обработкой торцевой поверхности, при которой нужен чистый кант. Для этого предварительно производится пологий срез, при этом электрофрезер двигается по направлению вращения ножа, а затем против его вращения. После этого торец приобретет четкие очертания.

Обработка при помощи шаблонов

Для формирования криволинейных кромок используются шаблоны с упорным кольцом, которое представляет собой пластиковую пластину, перемещающуюся вдоль шаблона для правильной траектории движения фрезы. Упорное кольцо крепится к подошве фрезера с помощью специальных крепежей. С помощью шаблонов можно копировать деревянные детали в нужном количестве.

Работа ручным фрезером: видео декоративной обработки

Для художественного фрезерования в дополнение к фрезе понадобятся лобзик, тиски, стамеска, полотно из дерева с рисунком. Оно закрепляется на хорошо устойчивой поверхности, а по рисунку проводится электрофрезер, оснащенный специальной режущей насадкой, постепенно снимая слой древесины до достижения необходимого объема орнамента.

Приспособления для ручного фрезера и сам станок превращают обработку дерева в домашних условиях во вполне профессиональный процесс. Чтобы достичь максимальной эффективности, нужно кое-что знать про этот инструмент! Разберемся вместе.

Фрезы пазовые

Предназначены для создания канавок, пазов и формирования декоративных поверхностей в заготовке. На рынке представлен товар нескольких видов.

Прямые

Простая деталь в форме цилиндра. Могут применяться:

  • как сверло-фреза;
  • для создания пазов;
  • для сращивания заготовок;

Галтельные

Предназначены для создания галтелей – полукруглых выемок, которые могут располагаться в кромках, основных плоскостях и ребрах. Имеют форму, похожую на символ «U». Могут создавать выемки повышенной сложности для украшения заготовки. Отличаются высоким качеством и надежностью результата.

Галтельные V образные

Отличаются от предыдущего типа формой наконечника, который выполнен в форме буквы «V». Пригождаются, когда необходимо создавать пазы под разными углами.

Конструкционные (Т образные и ласточкин хвост)

Используются для создания Т-образных пазов. «Ласточкин хвост» — другой подвид данного типа, который применяется для тех же целей, но немного отличается по форме. Для работы с этими инструментами необходим большой опыт. Пазы, сделанные с помощью такого инструмента, считаются одним из лучших способов соединения деревянных деталей между собой.

Фасонные

Применимы для создания наиболее сложных плоскостей и канавок. Пазы по форме напоминают фигурные скобки. Создаются под требования определенного заказчика. Используются для решения разного рода специфичных задач. Обладают большим рабочим ресурсом. Позволяют уменьшить количество времени, необходимого на работу с заготовкой.

При создании сложного узора можно предварительно пройти по контуру прямой фазовой фрезой для упрощения процесса.

Функциональные наборы фрез и другое

Довольно часто производители формируют наборы фрез, предназначенные для выполнения однотипной работы, с завершенным циклом обработки деревянных изделий или получения однотипных соединений.

Такой набор из 2-х фрез не только формирует внутреннюю кромку рамочного изделия, но и выполняет пазовую часть углового соединения в этой рамке. Легко понять, что с его помощью можно также сращивать доски в щиты.

А этот набор служит для изготовления тонких деревянных переплетов окон и других подобных работ.

Но каждая из его фрез, конечно же, может выступать самостоятельным инструментом для выполнения целого ряда других видов обработки древесины.

Составная фреза, показанная на следующем фото, в зависимости от последовательности наборки составляющих ее элементов, служит для формирования обеих кромок деревянной вагонки.

А с использованием вместо одной из ее составляющих металлической втулки соответствующего размера, эта фреза может становиться либо калевочной, либо дисковой кромочной.

Конечно, как и в случае с другим ручным электроинструментом, вы можете значительно расширить возможности работы ручного фрезера, соорудив для него столик.

Закрепив на нем подвижные упоры, вы превратите ручной инструмент в подобие фрезерного станка. А с его помощью и набором фрез, наподобие вышеупомянутых, можно делать очень интересные вещи:

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Основные правила работы + (Видео)

Работать с фрезером может любой, однако при работе нужно придерживаться определенных правил:

  • Обрабатываемую деталь необходимо тщательно закрепить на рабочем столе, что позволит улучшить качество обработки, и снизит риск получения травмы.
  • Двигать инструмент нужно так, чтобы лезвия фрезы двигались навстречу древесине, это направление называется встречным. В обратном направлении инструмент будет вырываться из рук, линия обработки будет неровной и не качественной.
  • Для фрезерования различных окружностей, овалов и эллипсов можно использовать специальные циркули, позволяющие выполнить круг довольно большого радиуса. Существует несколько видов насадок, которые быстро крепятся к подошве фрезера.

Ручным фрезером можно выполнить целый ряд работ, начиная от простых бытовых задач по врезке замков и заканчивая сложными декоративными операциями на дорогой мебели, вырезании узоров, резьбы по дереву. Конечно новичку не следует начинать работу со сложной задачи, лучше начинать с чего-то простого и постепенно, набираясь опыта усложнять задачи.

Кромочные фрезы по дереву

Разнообразие кромочных фрез

Кромочные приборы применяют для изготовления разнообразного вида кромок и выемок. Изделия из древесины поддаются обработке ручным фрезером с кромочными фрезами полной обработке. Кромочный вид наиболее распространен в использовании и имеет множество модификаций:

  • Профильные наборы обрабатывают детали таким образом, чтобы придать необходимую форму краям.
  • Калевочными имеется возможность округлить на четверть окружности край детали.
  • Конусные снимают фаску, угол которой зачастую составляет 45 градусов.
  • Дисковые служат для изготовления фасок в деталях, делая возможным последующие соединения.
  • Фальцевые обрабатывают деталь с кромки, оставляя четверть от высоты.
  • Галтельные необходимы для изготовки желобки, которая выведена в четверть окружности.

Кромочные фрезы по дереву, используемые для ручного фрезера зачастую оснащены подшипником, функции которого ограничить глубину необходимой обработки. Вылет регулировки площади обработки производится регулировкой на самом инструменте. Выполнение обработки массивных деталей требует множество попыток. Ручным фрезером производится работа по дереву в несколько этапов, пока не начнет действовать упорный подшипник.

Фрезы для создания столярных соединений

Микрошиповые фрезы используют для подрезки торцов деталей перед клеевым сращиванием. С их помощью можно формировать пазы и шипы как прямоугольной, так и клиновидной формы. В комплект обычно входит две фрезы, в одной из них режущие кромки смещены на ползуба.

Фрезы для угловых соединений одинарные, но проход по соединяемым деталям выполняется в разных положениях. Также возможно использование такой фрезы для плоского сращивания на клею

Обратите внимание, что изначально фреза такого типа предназначалась для работы на фрезерном столе, и использовать её для ручного инструмента получится только при наличии специального упора и ограничителя

Для нарезки соединения «ласточкин хвост» используется одна трапециевидная пальчиковая фреза. Однако для нарезки нужного профиля на торце доски, опять же, понадобится поперечный упор или специальный шаблон. Ширина хвоста может быть произвольной, но чаще паз под него готовится за один проход фрезы. К этому типу соединений можно отнести другие, схожие по принципу, но с Т-образной или Ф-образной формой паза. Для них так же существуют собственные парные комплекты фрез.

Типы лезвий фрез

Фрезы бывают с вертикальным, наклонным или спиральным расположением лезвий. Если они прямые, то кусочки дерева будут срублены с заготовки, а наклонные их срезают, что уменьшает вероятность возникновения сколов и увеличивает общее качество фрезеровки.

По материалу и характеристикам лезвия выпускаются двух типов:

  • HM – быстрорежущие. Используются для обработки мягких пород дерева или алюминия.
  • HSS – твердосплавные. Предназначены для твердых материалов, поэтому у таких режущих кромок лучше температурный коэффициент и прочие характеристики, что также отражается на их цене.

Кроме лезвий, в зависимости от того, в каком месте и какой формы нужно получить выемку в заготовке, используются соответствующие типы фрез для ручного фрезера по дереву.

Конструкционные особенности фрез

Подбирая нужные фрезы для своего ручного фрезера, необходимо знать следующие исходные данные:

Размер хвостовика. Он указывается как в дюймах, так и в миллиметрах и определяет возможность совместного использования оснастки с ручным фрезером. Диаметр цанги инструмента должен быть совместим с диаметром хвостовика. Иногда возникают неувязки при рассмотрении разных мер длины. Так, ¼ или ½ дюйма в пересчете дают 6,35 и 12,7 мм. Метрические размеры распространенных типов цанг – 6,8 и 12 мм. Как видим, совместимости нет

Поэтому, при выборе обращайте особое внимание на это.

Материал и расположение лезвий. Выделяют изделия из твердосплавной (HM) и быстрорежущей стали (HSS). Твердосплавные фрезы отличаются повышенной хрупкостью. Если предполагается обработка твердых пород древесины, рекомендуется использовать оснастку из быстрорежущей стали. Рассматривая расположение лезвий на фрезе, можно выделить некоторые особенности. Вертикальные лезвия срезают поверхность более агрессивно

Работать с такими насадками довольно сложно, а образованная поверхность получается грубой. Фрезы с вертикальными пластинами целесообразно использовать на предварительных операциях. Наклонно расположенные лезвия срезают древесину чище, и применяются на завершающих этапах обработки.

Желаемая конструкция режущей части. Фрезы по дереву могут иметь сборное, монолитное и сменное исполнение. Сборная конструкция представляет собой определенный набор пластин из быстрорежущей стали, которые посредством напайки медными сплавами прикрепляются к хвостовику фрезы. Монолитные фрезы полностью выполнены из инструментальной стали. Насадные фрезы (со сменными режущими кромками) наиболее технологичны в эксплуатации. Они выделяются большим сроком службы, так как ножи для них делают двусторонними (при износе одной стороны лезвия его переворачивают и продолжают обработку).

ИзображениеНазвание фрезыОписание
МонолитнаяВыполнена из цельного металла
СборнаяЯвляется стальной болванкой с припаянными по бокам лезвиями
НасаднаяСостоит из съемной пластины, фиксирующейся на пальцевидном переходнике
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
