Прокладка проводки под гипсокартоном

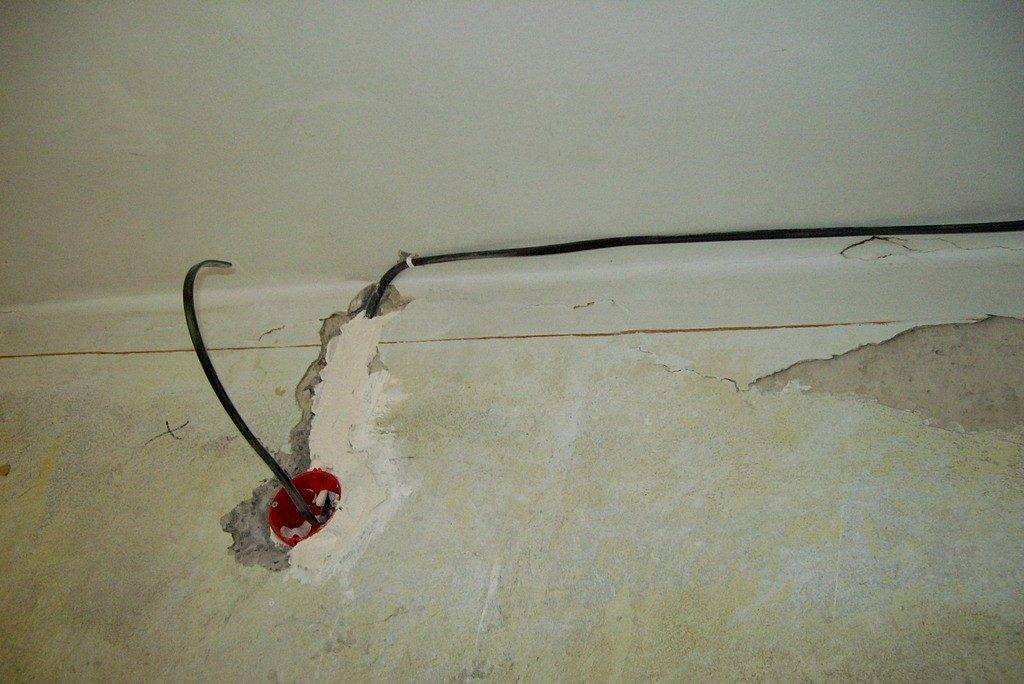

Штробление стены перфоратором

Штробление стен перфоратором самый доступный и простой вариант сделать в стене штробу под кабель. Способ достаточно прост и подходит для небольших работ, но при должном усердии можно и в 3-комнатной квартире штроб наделать.

Рекомендую: Как установить раковину в подоконник, подоконный холодильник демонтирован

Намеченную линию под штробу просверливаем буром, диаметром 10-12 мм (можно больше/меньше, смотря какой толщины кабель вы в неё собираетесь поместить). Отверстия делаем на максимально близком расстоянии друг от друга, так будет проще потом выбирать материал стены перфоратором.

Глубина отверстий небольшая, порядка 2-3 см, опять же в зависимости от толщины кабеля.


Делаем отверстия перфоратором

Насверлив отверстий выбираем перфоратором всё, что между отверстиями. Можно воспользоваться тем же буром, которым и сверлили, а можно взять насадку-лопатку.


Делаем штробу перфоратором

Этот способ закончен. Второй способ штробления — при помощи болгарки.

Как провести проводку, если ГКЛ крепится на каркас

Сначала необходимо сделать каркас из профилей, но крепить к нему ГКЛ пока не надо. Затем можно выполнять монтаж проводки в гипсокартоне.

Для проведения работ потребуются следующие материалы:

  • Кабель нужного сечения. Лучше проложить негорючий ВВГнг
  • Гофрированная труба подходящего диаметра
  • Клипсы для крепления гофрированной трубы к основанию
  • Крепежи для фиксации клипс к стене
  • Распределительные коробки
  • Розетки
  • Выключатели
  • Подрозетники для гипсокартона
  • Клеммные колодки для соединения проводов

Также необходимо подготовить перфоратор и коронку диаметром 65 мм для проделывания отверстий для подрозетников.

Далее выполняется монтаж проводки в следующей последовательности:

  1. Чертится схема электропроводки с указанием месторасположения всех элементов. Следует учитывать, по стенам будет прокладываться кабель или потолку. Если планируется монтаж подвесного или натяжного потолка, то рациональнее провести электропроводку по нему и опускать ее перпендикулярно полу к выключателям и розеткам. Если гипсокартоном обшиваются только стены, а на потолке не будет никаких конструкций, то проводку следует вести по стенам, отступив от потолка 10-15 см;
  2. Схема переносится на стены;
  3. В соответствии с электрической схемой устанавливаются распределительные коробки. Их крепление производится при помощи саморезов;
  4. Далее по разметке на расстоянии 30-40 см друг от друга крепятся клипсы. Клипсы можно заменить пластмассовыми хомутами, которые позволяют ускорить процесс монтажа проводки. Но существует вероятность повреждения гофры об острые края профиля;

.gif” />

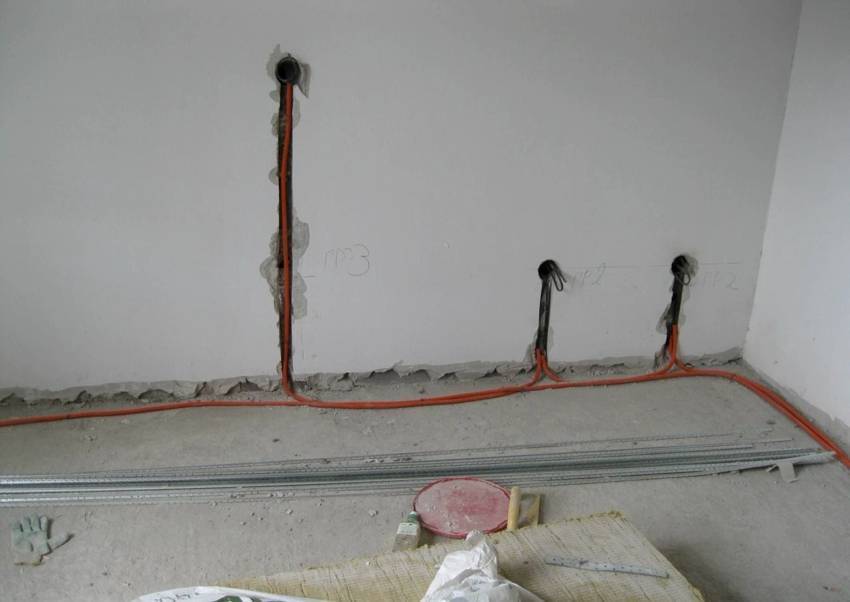

Гофрированная труба с проводом в соответствии со схемой протягивается через каркас из металлических профилей. Предварительно в профиле просверливаются отверстия, по диаметру совпадающие с гофрированной трубой, или можно приобрести уже подготовленный для монтажа проводки профиль;
На металлический каркас крепится гипсокартон. Важно запомнить расположение выведенных для розеток и выключателей концов кабеля;
Устанавливаются и подключаются розетки и выключатели. В соответствии со схемой в гипсокартоне дрелью с установленной на нее коронкой делаются отверстия. При правильном расчете вводные провода будут располагаться точно напротив них. Далее через подрозетник кабель вытягивается наружу, а подрозетник вставляется в подготовленное для него место и фиксируется при помощи имеющихся по бокам винтов. Подключаются розетки и выключатели.

Выполнять монтаж выключателей и розеток следует по окончании ремонта, тогда новые декоративные накладки останутся чистыми.

Как провести проводку, если ремонт уже произведен

Иногда уже после монтажа гипсокартона люди понимают, что необходима дополнительная розетка или выключатель.

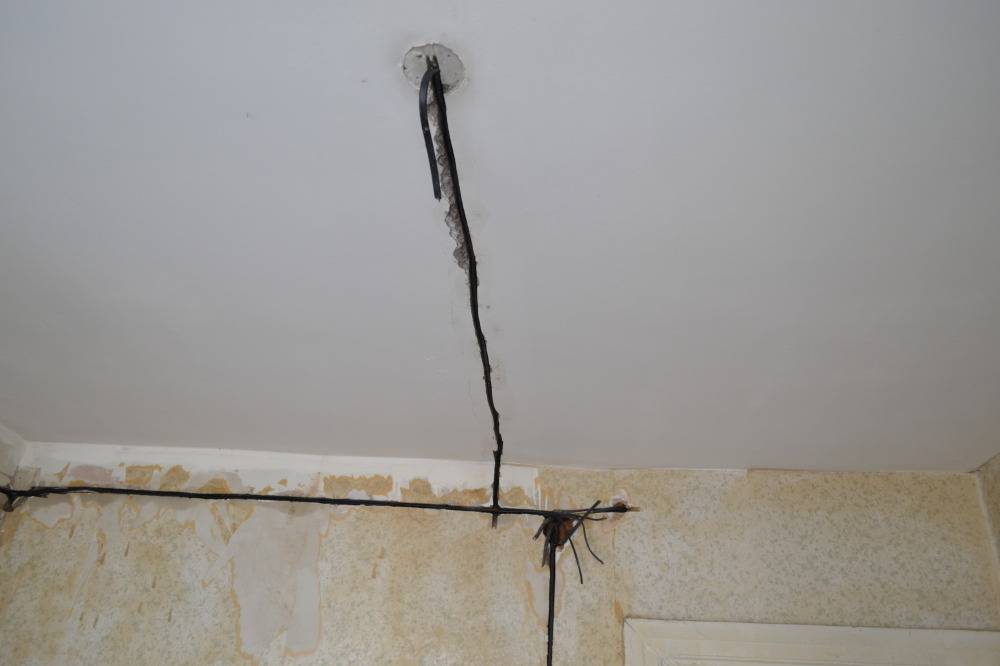

Если потолок открыт и на нем нет еще никаких конструкций, то монтаж электропроводки в гипсокартоне выполняется следующим образом:

  1. Делается необходимое отверстие;
  2. Берется нитка с привязанной к ней тяжелой гайкой и опускается с потолка над будущей розеткой. Гайка на нитке должна опуститься на ее уровень;
  3. При помощи изоленты к верхнему концу веревки крепится кабель. Затем веревка вытягивается снизу до тех пор, пока в отверстии не покажется провод.

В случае полного завершения ремонта для монтажа проводки необходимо выполнить следующие действия:

  1. В гипсокартоне просверливается отверстие для розетки;
  2. Находится наименьший кусок гипсокартонного листа и демонтируется. Образуется открытое пространство, которое позволит протянуть гофру с проводом;
  3. Если открытое место находится внизу, то кабель протягивается от отверстия вниз, а если сверху, то к отверстию. Помешать прохождению проводки может расположенный поперечно профиль, поэтому используется подвес на проволоке или веревке.

Таким способом можно выполнить установку недостающих электрических элементов, когда ремонт уже завершен.

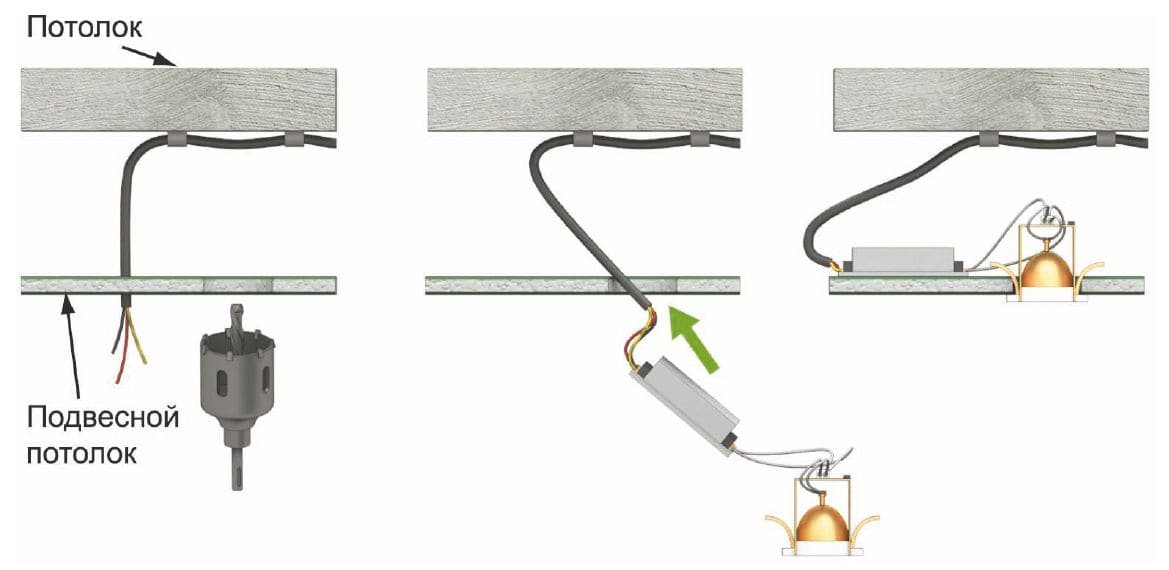

Основные правила монтажа проводки в потолке

Электромонтаж проводится только на основе заранее составленного плана, разбитого на части и объединенного в один проект.

Поочерёдно при составлении бумаг выполняют такие действия:

  1. Определяют место, откуда электричество подаётся к локальному участку.
  2. Выделяют точки, где потребляется электричество.
  3. Выбирают место установки для компонентов защиты.
  4. Составляют схемы прокладки кабелей между точками ввода и потребителями. Учитываются составляющие из предыдущего пункта.

На предварительном этапе надо выбрать метод проведения работ, который будет оптимальным. Марка и сечение кабеля подбираются из специальных таблиц.

Сам способ монтажа бывает скрытым, либо наружным.

Следующие дополнительные рекомендации помогают избежать ошибок во время проведения работ:

Электропроводку желательно укладывать в специальные защитные гофры. Если это требование не соблюдено – велика вероятность коротких замыканий.
Электроприборы в квартире запрещается подключать на одно устройство защиты. Это плохой вариант для дальнейшей эксплуатации, даже если нагрузка не превышает нормативов. Приборы будут отключаться одновременно, когда происходит короткое замыкание.

Только фазовый провод разрывают все выключатели

Иначе даже процедура замены лампочек заканчивается ударом током.
Недопустима ситуация, когда провода соприкасаются, пересекаются друг с другом.
Важно правильно выбрать не только основной вид проводов, но и сечение.
Специальные электротехнические коробки используются в случае с ванными комнатами, кухнями.
Кабеля прокладываются так, чтобы проведение дальнейших этапов работ не вызывало проблем.

Дерево

Кабеля при таких обстоятельствах протягиваются по стальным трубам. Тогда фиксация изделий не доставляет хлопот. Диаметр должен быть таким, чтобы проводка легко помещалась внутри.

Для распределительных трубок важно использование материалов, устойчивых к воздействию огня. Металл становится лучшим выбором для любой ситуации

Слой изоляторов укладывается на внутренние стороны таких изделий, что не даст ящику и токоносителю соприкасаться друг с другом.

Работа проводится путём выполнения следующих действий:

  1. Рисунок переносится на поверхность с бумажного чертежа. Линии монтажа кабеля намечают как можно точно.
  2. Далее устанавливаются распределительные коробки.
  3. Трубки нарезаются, пока  длина не будет достаточной. На следующем этапе происходит фиксация этих конструкций к основанию на потолке.
  4. Отдельные части труб соединяются, стандартный вариант – сварка.
  5. Кабеля прокладываются по трубам при помощи протяжки.
  6. Затем выводятся в распределительную коробку. Главное – оставить свободными концы, хотя бы на 20 см.
  7. Все жилы соединяются. Конструкцию обматывают изолентой, фиксируют.
  8. После допускается проверка проверки работоспособности.

Бетон

В данном случае нарезка штроб. Используется специальный режущий инструмент, снабжённый алмазными дисками, помогающими обрабатывать камень. Долбёжные разновидности приборов (перфоратор,ударная дрель) тоже нужны, но только для труднодоступных поверхностей. Чем больше ширина штробы – тем лучше.

Другие советы:

  1. По сравнению с толщиной кабелей без защиты, глубина штробы делается больше в 2-3 раза. Допустим вариант на ½ больше диаметра у защитной оболочки.
  2. Укладка кабелей – свободная. Натяжение отсутствует.
  3. По приложенному к стене шпателю легко проверить показатель углубления.
  4. Участок штробы замазывается только после того, как проводка окончательно закреплена на участке. А с каждой стороны по 1,5 метра в запасе.

Кабели иногда монтируются открытым способом, когда штробы не прорезаются. Но в этом случае понадобится специальный крепёж. Кабели прокладываются в защитные коробки, чтобы избежать появления локальных пожаров.

Гипсокартон

Ограничение доступа к базовым основаниям – главная особенность потолков, изготовленных именно из этого материала

Важно заранее подумать о том, где будут точки для профилактики и осмотра. С учётом типа базового перекрытия выбирается способ, по которому идёт укладка

При подвесном потолке из гипсокартона реечные системы удачно скрываются внутри. Потому допускается монтаж открытого типа. Главное – чтобы все провода в этом случае находились за пределами конструкции.

Натяжной потолок

Этапы проведения работ – такие же, что и в случае с гипсокартоном. Создают поверхность, последующий доступ к которой ограничивается. Не забывая что между закрепленной гофрой и потолком расстояние должно быть достаточное. Иначе глазу открывается рифлёная поверхность проведенной на потолке конструкции.

Вне конструкции размещаются проходные, распределительные коробки.

Скрытая проводка в гипсокартоне

Данный вариант не таит особых сложностей, но требует аккуратности и точности в монтаже. Его “скрытность обеспечивается протяжкой кабелей между гипсокартонным листом и несущей стеной (потолком). Эстетически такой вариант гарантированно лучше, чем установка наружных коробов, хотя обладает существенно большей трудоемкостью. Основные требования к самостоятельно монтируемой скрытой проводке таковы:

  • Высокая пожаробезопасность – определяется качеством изоляции проводов, их соответствием уровню электрической нагрузки, тщательностью выполнения всех стыков, ответвлений и скруток;
  • Точная и предсказуемая геометрия. Располагать скрытые кабели следует так, чтобы они легко обнаруживались при наружном осмотре стен и потолка – вертикально вверх от каждой розетки (выключателя) и параллельно потолочным плинтусам.
  • Возможность частичной замены и ремонта после завершения работ. Самые надежные кабели имеют свойство перетираться, могут содержать внутренние дефекты, да и форс-мажорные обстоятельства типа “водопада от невнимательных соседей исключать нельзя.

Довольно теории, приступим к практической части скрытых манипуляций с проводами под гипсокартонным основанием.

Если ремонт уже сделан

Бывает так, что через какое-то время после установки листов ГКЛ появляется потребность в добавлении розеток или переключателей под слоем гипсокартона.

Эта проблема вполне решаема своими руками, и даже без демонтажа основного слоя, для этого нужно:

  • берут нить и тяжелую гайку;

  • готовят круглую штробу в выбранном месте;

  • с открытого потолка над штробой опускают нитку (гайка в качестве грузика опускается на уровень отверстия);

  • верхний край нитки служит для присоединения кабеля (используется изоляционная лента);

  • вниз нить тянут, выводя проводник наружу, и на этом движение останавливают.

Нормативные документы

При разработке проектной документации и проведении монтажных работ необходимо учитывать требования следующих стандартов:

  • Правила эксплуатации электроустановок (ПУЭ) в действующей редакции;
  • Свод строительных норм и правил (СНиП), которые актуализируются по мере внесения корректировок в законодательство РФ.

ПУЭ, издание 7

В документе перечислены требования по проектированию и организации электрических сетей в многоквартирных жилых домах или частных владениях, а также на промышленных объектах.

На середину 2020 г. последней является 7 редакция (действует с начала 2003 г.), утвержденная Приказом Министерства энергетики Российской Федерации №204 от 8 июля 2002 г.

СНиП 3.05.06-85

Документация была разработана в СССР и содержала правила создания и реконструкции электрических проводок в домах и при строительстве магистральных линий электропередач напряжением до 750 кВ (воздушного типа). После проведения актуализации стандарт получил обозначение СП 76.13330.2016. При этом в тексте сохранены ссылки на ГОСТы, принятые в СССР.

СНиП 31-02

В 2001 г. был принят дополнительный норматив СНиП 31-02, регламентирующий действия при строительстве частных домов в сельской местности или в черте города. Документ утвержден Постановлением Госстроя РФ. Впоследствии в текст вносились дополнения. В нормативном правовом акте перечислены основные требования по планировке (с указанием допустимых площадей) помещений, по несущей способности конструкций и пожарной безопасности. СНиП 31-02 используют при разработке проектов вместе с другими актами (перечень приведен в приложении к документу).

Инструкция по монтажу

Итак, давайте рассмотрим весь процесс, как правильно сделать проводку за гипсокартоном своими руками, пошагово и более подробно.

1. Подготовка

Сначала следует заняться сборкой конструкции из профилей. Что до зашивания каркаса листами из гипсокартона, то это следует отложить под конец. Сейчас же следует определиться с тем, каким образом будет выполнен монтаж проводки: либо по потолку, либо по стенам. В этом выборе есть дополнительные факторы: так, если потолок в доме подвесной или натяжной, то лучше всего выбрать вариант проводки по потолку. В этом случае провода должны будут строго вертикально опускаться к электрическим точкам.

В случае же если из гипсокартона выполнены лишь стены, а вот сам потолок из бетона или дерева, протяжка проводов производится вдоль стен под самым потолком (на расстоянии 10 см.). Нужно учитывать эти моменты при разработке схемы электрических точек в помещении, таких как розетки, выключатели и распределительные коробки.

Когда схема будет выполнена можно будет приступить к её перемещению на сами стены, а также начать расчёт материалов и монтаж.

2. Ставим распределительную коробку

Сообразуясь с составленной схемой производим установку распределительных коробок в каждом помещении. Для этого нужно просто прикрепить коробку либо к стене, либо к потолку саморезами.

3. Укладываем электропроводку

Таким образом мы подготовили помещение. Помимо этого, должны быть подготовлены также все материалы и инструменты, и уже тогда нужно будет начать монтировать электропроводку. Первым шагом закрепляем клипсы в до того размеченных местах стены, на расстоянии 30-40 сантиметров друг от друга. Также могут применяться пластиковые хомуты, тогда монтаж пойдёт более быстрыми темпами, но можно повредить гофру об острые концы металлического профиля.

Перед протягиванием гофрированной трубы через каркас из профилей нужно будет просверлить отверстия нужного диаметра. Также в продаже имеются профили, уже имеющие такие отверстия.

Таким образом нужно будет провести кабель от распределительной коробки к электрическим точкам, то есть местам, где вы намерены сделать розетки и выключатели. Дело это простое, нужно отметить где будет расположен конец выведенного провода, после чего зашить стену при помощи гипсокартона.

4. Подключаем розетки и выключатели

Когда всё готово остаётся лишь подключить электрические точки. Для этого нужно будет дрелью сделать отверстия в отмеченных местах и смонтировать подрозетники в гипсокартон. Сделать это также несложно.

Вырезаем в днище отверстия, через которые будет заходить проводка, вытягиваем провод и вставляем подрозетник в штробу. Затем затягиваем винты пока подрозетник не будет надёжно закреплён в штробе. После этого можно смело подключать всё к сети и проверять результаты работы.

Также следует отметить ещё один важный нюанс – если производится не перемонтаж, а первый монтаж проводки, то следует правильно вписать её в процесс монтажа самих стен. Опишем правильную последовательность работ:

  1. сборка каркаса;
  2. полная обшивка одной стороны перегородки;
  3. прокладка электрических кабелей в гофрированной трубе по сделанному в этой статье описанию;
  4. пустоты перегородки заполняются материалом для звукоизоляции;
  5. производится обшивка второй стороны перегородки и прижатие кабелей к пришитым листам так, чтобы саморезы их не повредили.

При такой последовательности выполнения работ саморезы не упрутся в гофротрубу и не повредят кабели.

Электромонтаж

Метизы и металлические рейки каркасов – потенциально опасны для материалов, из которых выполнена оболочка кабеля. Поэтому проводка под гипсокартоном требует защитных механизмов.

Электропроводка, проведенная под гипсокартоном

С этой целью используют трубы, кабельные и гофрированные каналы. Трубка-гофра – часто применяемое изделие, способное нивелировать возникновение замыкания в сети. Ее популярность обусловлена высокой эластичностью и небольшим сечением. Чтобы продеть кабель в гофру своими руками, сначала шилом протыкают его край. Делают это аккуратно, не задевая провода. Затем в полученное отверстие, продевают струну гофрированного канала и фиксируют. После чего путем подтягивания струны, вводят кабель необходимой длины.

Укладка проводки

Чтобы проложить электрическую проводку под гипсокартоном, фиксируют клипсы (хомуты) на основаниях с шагом 35-40 см. Если металлический профиль без специальных отверстий под монтаж проводки, то их просверливают своими руками. Проводят кабель из распределительных блоков. Затем производят монтаж подрозетников, выключателей и розеток согласно схематическому плану, не забывая о заземлении и занулении сети. Монтаж выполняется:

  • Скрытым способом (внутри основания) – перед началом работ полностью отключают подачу электроэнергии. Фиксируют дюбелями и саморезами. Сначала выполняют зачистку жил от изоляции и крепят все контакты. Для этого ослабляют центральные винты, вводят очищенные концы жил и зажимают отверткой. Для облегчения работы своими руками используют цветовую маркировку проводов. Далее закрепляют корпус в подрозетнике и устанавливают декоративную защитную панель.
  • Наружный способ – упрощены замена и ремонт. Для монтажа разбирают корпус розетки, фиксируют заднюю крышку к основанию поверхности. Просверливают дрелью отверстия, вбивают дюбеля для саморезов и подключают провода. Затягивают контакты, после чего приступают к установке передней части.

При выполнении работ своими руками, подрозетники рекомендуется выбирать специализированные – для электротехнических работ с гипсокартоном. Они имеют ребристую внутреннюю поверхность для надежного зацепления при монтаже.

КАК СПРЯТАТЬ ПРОВОДКУ В СТЕНЕ БЕЗ ШТРОБЛЕНИЯ

На стадии строительства и ремонта.

Самый простой – прокладка проводки непосредственно по стенам с последующим ее оштукатуриванием. Он подходит для квартиры и частных домов, выполненных из кирпича, пенобетона и аналогичных материалов.

Крепление провода к стене можно выполнить разными способами:

  • скобами;
  • стяжками к монтажным пластинам;
  • дюбель хомутами.

Последний представляется наиболее удобным, поскольку требует только засверливания стены сверлом небольшого диаметра, кабель продевается в петлю хомута, а тот вставляется в подготовленное отверстие.

Проблема здесь в одном: чтобы надежно скрыть проводку потребуется слой штукатурки не менее 2 см. Для справки: наружный диаметр кабеля ВВГнг 3х2,5 составляет 10,2 мм.

Но даже в этом случае, спрятав проводку визуально, надежную ее механическую защиту осуществить трудно – слишком близко к поверхности стены будут проходить провода.

Под гипсокартон.

Этот способ хорош тем, что:

  • позволяет обойтись не только без штробления стен, но и без оштукатуривания;
  • обеспечивает неплохую механическую защиту проводки.

Вариантов прокладки может быть несколько, все они доступны для выполнения своими руками.

В жилой квартире.

Если ремонт уже сделан, то сделать проводку совсем незаметной сложнее. Самые популярные и доступные варианты:

  • в электромонтажных коробах;
  • плинтусных кабель каналах.

По большому счету, короба используются не для того, чтобы полностью спрятать электропроводку, а для того, чтобы минимизировать ущерб, причиняемый интерьеру.

С этой же целью короба стараются разместить максимально незаметно: под потолком или близко к уровню пола.

Кстати, второй способ – прокладка в специальных плинтусах делает проводку максимально незаметной.

Минусом такой технологии является то, что для подключения мощных потребителей требуются большие сечения проводов. Кроме того, при размещении нескольких кабелей в одном канале его нельзя заполнять целиком, а только на 35%-40%.

Таким образом, может потребоваться использование коробов (каналов) больших сечений и про их незаметное размещение можно забыть.

В любом случае, в доме или квартире, где выполнена чистовая отделка помещений прокладка скрытым способом всей электропроводки представляется задачей практически неразрешимой.

То же самое относится и к замене проводки, за исключением тех случаев, когда старые провода проложены в трубах (гофрошлангах) способом, позволяющим протянуть по тем же трассам новые кабели.

Размещение выключателей и розеток

Под розетки и выключатели на гипсокартон монтируются подрозетники, специально предназначенные для него. Их изготавливают из самозатухающей пластмассы.

  • Отверстия нужного диаметра в листах делаются с помощью дрели с коронкой.
  • Срезанные края следует обработать грунтовкой и раствором шпаклевки. Прочность листа при этом увеличится.
  • К отверстиям подводятся концы кабелей.
  • Подрозетник вставляется и крепится в отверстии винтами с лапками, после чего через него наружу вытягиваются провода. Туго затягивать не следует: можно разрушить хрупкий материал основания или пластика.
  • Розетки и выключатели вставляются и подключаются после финишной отделки ГКЛ.

Распределительные коробки также удобно монтировать в гипсокартон. Тогда к проводам будет доступ снаружи.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Гипсокартон звукоизоляционный «Кнауф»: шумоизоляционный или акустический ГКЛ

Монтаж проводки под гипсокартоном

Итак, как провести проводку под гипсокартоном с каркасом из металлического профиля?

  • в самом начале, перед тем как сделать проводку, нужно подготовить схему с расположением всех линий обеспечения и выходов под розетки и выключатели. При этом осуществляется планирование, как будут проходить линии электрического провода. Существует два способа. Первый — это разводка проводки на потолке. Второй – вдоль стен. Какой из них выбрать зависит от типа потолка, если подвесной из гипсокартона или натяжной, то кабель прокладывают по перекрытию. В случае если потолок не перекрывается, делают разводку по стенам, прокладывая кабель горизонтально на расстоянии 150 мм от потолка;Схема расположения электрических линий в доме

    Чертеж с размерами отступов от стен и потолка для проведения кабеля под гипсокартоном

  • на первом этапе изначально монтируют каркас с металлического профиля по стандартному варианту. Если были приобретены рейки с отверстиями под проводку, то их устанавливают там, где потребуется;
  • схему расположения линий прокладки кабеля, розеток, выключателей, а также распределительных коробок лучше всего перенести на поверхности стен и потолка. Так будет намного проще работать, ничего не забыв при этом;

    Схема расположения электропроводки в квартире

  • следующим этапом будет закрепление распределительных коробок во всех помещениях. Их крепят к поверхности стен с помощью обычных дюбелей и саморезов для гипсокартона;
  • после этого приступают к прокладке линий электрообеспечения. По всей протяженности изначально крепят саморезами клипсы или хомуты, которые зафиксируют заключенный в гофре кабель. А также в качестве крепежного материала можно применить кабельные стяжки;
  • в стойках каркаса стен сверлят отверстия, через которые нужно протянуть горизонтальную проводку;
  • обязательно делаются выводы под розетки и выключатели. Их высота от поверхности пола составляет 300 и 800 мм соответственно. При этом желательно рядом на полу отметить их месторасположение, чтобы потом не возникло вопроса, как найти их под гипсокартоном.Пошаговая установка розеток в стене из гипсокартона

После окончания прокладки проводки каркас обшивают и приступают к сверлению отверстий для стаканов подрозетников. В видео рассказывается о прокладке проводки под гипсокартоном.

Укладка проводки

Чтобы проложить электрическую проводку под гипсокартоном, фиксируют клипсы (хомуты) на основаниях с шагом 35-40 см. Если металлический профиль без специальных отверстий под монтаж проводки, то их просверливают своими руками. Проводят кабель из распределительных блоков. Затем производят монтаж подрозетников, выключателей и розеток согласно схематическому плану, не забывая о заземлении и занулении сети. Монтаж выполняется:

  • Скрытым способом (внутри основания) – перед началом работ полностью отключают подачу электроэнергии. Фиксируют дюбелями и саморезами. Сначала выполняют зачистку жил от изоляции и крепят все контакты. Для этого ослабляют центральные винты, вводят очищенные концы жил и зажимают отверткой. Для облегчения работы своими руками используют цветовую маркировку проводов. Далее закрепляют корпус в подрозетнике и устанавливают декоративную защитную панель.
  • Наружный способ – упрощены замена и ремонт. Для монтажа разбирают корпус розетки, фиксируют заднюю крышку к основанию поверхности. Просверливают дрелью отверстия, вбивают дюбеля для саморезов и подключают провода. Затягивают контакты, после чего приступают к установке передней части.

При выполнении работ своими руками, подрозетники рекомендуется выбирать специализированные – для электротехнических работ с гипсокартоном. Они имеют ребристую внутреннюю поверхность для надежного зацепления при монтаже.

Какой выбрать кабель для скрытой электропроводки под ГКЛ

Лучший вариант – использовать кабель типа ВВГнг (негорючий), и затянуть его в гофротрубу ПВХ. Ещё лучше – использовать кабель ВВГнг-LS. Его можно прокладывать без гофры, так как у него двойная общая изоляция. Этот кабель имеет круглую форму, поэтому меньше цепляется при протяжке и его удобнее укладывать.

Однако, про больших объемах становится ощутимой разница в цене. Поэтому я в основном использую для электромонтажа кабель ВВГнг, он подходит в большинстве случаев, его можно назвать универсальным для электропроводки в доме.

В данной статье электрокабель проложен без гофры по нескольким причинам.

  • Расстояние для прокладки кабеля в некоторых случаях менее 16 мм (диаметр гофры), и гофротруба элементарно не пролезет.
  • Проложенный кабель жестко закреплен с двух концов, что исключает его натяжку и возможное повреждение изоляции.
  • Кабель прокладывается очень аккуратно, чтобы исключить механическое повреждение изоляции.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
