Особенности фундамента на буронабивных сваях и детали устройства своими руками

Расчет буронабивных свай

Для расчета свайной части необходимы следующие исходные данные:

• тип грунтов на участке, на которые будут опираться сваи;
• вес дома, рассчитываемый путем суммирования всех материалов и нагрузок;
• количество свайных опор.

Количество свай можно рассчитать, составив схему их расположения. Расстояние между опорами зависит от массы строения, его площади и длины несущих стен. Для расчета основания под коттедж из кирпича расстояние будет составлять 0,5-0,6 м. Для более легких строений — 0,8-1,0 м. Опорные сваи располагаются по всем углам будущего дома, на входной группе, вдоль несущих стен с выбранным шагом.

Определив необходимое количество свайных опор можно рассчитать их параметры: длину и диаметр. Длина буронабивных свай определяется как глубина залегания, которая зависит от уровня промерзания почв или залегания несущих грунтов. Информацию о глубине промерзания для своего региона можно найти в Сети. Определение глубины залегания несущих пластов определяют путем шурфирования или по данным геологических изысканий, входящих в состав проекта дома.

Диаметр буронабивных свай можно определить исходя из таблицы:

Пример расчета: объект строительства — коттедж из пеноблоков с опиранием свайной части фундамента на плотные пески. Вес дома составляет 120 тонн. Количество свайных опор по схеме — 28 штук. Определяем несущую способность для 1 буронабивной сваи: 120/28 = 4280 кг. В соответствии с таблицей для обеспечения такой несущей способности нам необходимо использовать буронабивные опоры диаметром 400 мм и площадью сечения 1256 м2.

Пошаговая инструкция, как сделать буронабивной фундамент своими руками

Процесс изготовления буронабивного фундамента своими руками состоит из нескольких этапов. При выполнении работ требуется скрупулезно соблюдать порядок мероприятий, чтобы не снизить прочность будущего здания.

Расчет

Ширину основание формируют, учитывая габариты стен. Определяют количество свай, деля общую нагрузку на несущую характеристику одной опоры. Сваи непременно должны присутствовать по углам постройки, на месте стыка стен.

Затем рассчитывают глубину свай. Их нижняя часть непременно должна располагаться под максимальным уровнем, куда зимой распространяется промерзание почвы. Получив эти показатели, составляют проект, определяют количеством необходимых материалов.

Разметка

Получив схему, выполняют разметку участка для возводимого своими руками буронабивного фундамента. Сначала берут колышки, их соединяют веревкой и ставят по углам постройки. Выравнивают углы разметки. Помогает добиться желаемого замер диагоналей.

Как правильно сделать самому?

Каждый тип свайно-ростверкового основания предполагает свой порядок технологических этапов. Например, для устройства забивных и винтовых свай не нужно бурить скважины, но не обойтись без аренды оборудования или спецтехники (за исключением малых винтовых опор). Ниже представлен порядок возведения буронабивных свай с железобетонной лентой.

Определение расстояния между сваями

В частном домостроении обычно поступают следующим образом:

• обязательно устанавливают опоры под углами здания и в точках пересечения несущих стен;
• если столбы находятся на расстоянии друг от друга больше, чем на 3 м, то между ними ставят промежуточные опоры.

Перед конструированием полезно ознакомится с требованиями к расстановке опор, которые описаны в документах СНиП 2.02.03-85 и ГОСТ 27751.

Разметка и земляные работы

Перед строительными работами с участка убирают строительный мусор и, при необходимости, выравнивают площадку. Затем наносят разметку, используя колышки и леску.

Обязательно сравнивают диаметры с проектными значениями. Обозначают места для будущих опор с помощью колышков, прутьев или делают небольшие углубления в почве в качестве меток.

Установка свай

При помощи ручного бура высверливают скважины под сваи. Ручное устройство подходит для устройства шурфов диаметром до 30 см. Если на участке преобладают переувлажненные почвы, то на дне траншеи устраивают песчаную подушку высотой 10 – 20 см, обязательно утрамбовывая несущий слой.

Внутри шурфа устраивают арматурный каркас из стальных прутьев. Длина прутьев должна быть на 15 – 20 см больше высоты скважины (запас для связки опоры и ростверка). Заливают внутренность скважины бетонным раствором. Штыкуют смесь для удаления пузырьков воздуха. Бетону понадобится 2–3 недели, чтобы затвердеть, после чего переходят к следующему этапу.

Для винтовых и забивных столбов рыть траншеи ненужно. Опорные элементы завинчивают или вбивают грунт по установленным меткам.

Строительство опалубки

Эксперты советуют поднимать ростверк над нулевым уровнем участка, но такая технология значительно усложнит строительство.

Под монолитную ленту выстраивают щитовую опалубку. Для этого можно использовать фанерные листы или сбитые доски. Целесообразно подпереть конструкцию по внешней стороне брусьями, чтобы под массой бетона опалубка не разошлась.

Армирование

Каркас из армированных прутьев добавит прочности фундаменту. Как правило, используют металлопрокат из стали АI – АIII. Жестко связывают армирующий каркас для ростверка с прутьями, которые выступают из поверхности опор.

Заливка бетона

Для ростверка используют бетон прочности не ниже М200. Заливку осуществляют за один раз посредством желобов, чтобы исключить расслаивание бетона от удара при падении с высоты.

Когда материал заполнит внутреннюю часть опалубки, проводят штыковку для удаления пузырьков воздуха. Затем бетон накрывают полиэтиленовой пленкой и оставляют на 3–4 недели до полного затвердевания.

В случае с металлическим ростверком обвязочные изделия приваривают к прутьям, которые были оставлены выступающими из опор. Ростверк из брусьев фиксируют на оголовках столбов, предварительно сделав в металлических пластинах технические отверстия.

Гидроизоляция и вентиляция

Почвенная влага с годами разрушает бетонный фундамент, поэтому принимают меры по гидроизоляции конструктивных элементов. Чтобы защитить опоры перед устройством арматурного каркаса в скважину помещают свернутый в трубу лист рубероида или стеклорубероидного материала.

Чтобы вентилировать пространство между железобетонной конструкцией и землей, в опалубку заделывают отрезки труб небольшого диаметра (20 – 25 см). Для «висячей» ленты устраивать продухи не нужно: вентиляция осуществляются за счет воздушного пространства между грунтом и основанием.

В случае с металлическим ростверком защитой служит обмазочный гидрофобный состав, которым покрывают выступающие над землей части конструкции, особое внимание уделяя сварным швам. Деревянные брусья предварительно пропитывают гидрофобной жидкостью

Теплоизоляция

Роль теплоизолятора для ростверка выполняет пленка на основе пенополиуретана, который одновременно защищает конструкцию и от влаги. Пенный материал наносят на всю поверхность ростверка с помощью специального распылителя после того, как бетон полностью застынет. В качестве альтернативы можно использовать листовой экстрадированный пенополистирол.

Технология устройства

При устройстве буронабивных свай своими руками следует иметь в виду, что технологический процесс изготовления зависит от состояний грунта на строительной площадке.

Обустройство сваи в сухих грунтах

Если участок характеризуется сухими либо маловлажными грунтами, порядок выполнения работ будет следующим:

1. При помощи бурового агрегата, оснащенного шнековой колонной или буровым ковшом, бурится скважина. Глубина ее и диаметр должны соответствовать проектным.
2. Во избежание обрушения устье скважины обсаживают металлическим патрубком.
3. В нижней части скважины с помощью уширителя разбуривается полость.
4. Затем внутрь опускается армирующий каркас. Его габариты должны быть таковыми, чтобы между стенками ствола сваи и металлом при заливке образовался защитный слой толщиной 6 см.
5. После установки арматуры в скважину опускают бетонолитную трубу с приемной воронкой.
6. Производится заливка сваи бетонной смесью с постепенным подъемом бетонолитной трубы. По мере заполнения скважины бетон уплотняется посредством вибраторов, закрепленных на бетонолитной трубе.
7. По окончании заливки в специальном инвентарном кондукторе формуют голову сваи.

Схема устройства бура для буронабивного фундамента:

Схема скважины буронабивного фундамента на сухом грунте:

Технология устройства буронабивных свай в обводненных грунтах

При работе на неустойчивых обводненных грунтах применяют следующую технологию:

1. Скважину бурят с использованием оборудования ударного или вращательного действия. Если на пути рабочего органа попадается скальная прослойка, с ней справляются при помощи грейфера или долота.
2. В процессе бурения производится закачка глинистого раствора, задача которого состоит в противодействии обрушению стенок скважины. Проникающий в грунт рабочий раствор образует глинистую корку.
3. Все последующие действия не отличаются от предыдущей технологии.

Для приготовления глинистого раствора используются глиносмесители, грязевые насосы и отстойники для рабочего раствора.

Процесс изготовления свай по данному способу достаточно трудоемок, поэтому браться за сооружение своими руками буронабивного фундамента на сложных грунтах специалисты не рекомендуют.

Использование свайного фундамента с ростверком

Опорное основание на буронабивных сваях имеет высокие показатели несущей способности, поэтому является альтернативой монолитному, ленточному фундаменту. Причем свайный буровой обходится на порядок дешевле, и выстроить его можно своими руками. В зависимости от размера диаметра, свая выдерживает до 1,5 тонн массы, для строения среднего объекта потребуется не более 2-3 десятков опор. По регламенту диаметр свай может достигать 1,5 метров, длина до 40 метров. Для домов из тяжелого материала показано изготовление железобетонных элементов, выдерживающих большие весовые нагрузки. Дополнительными плюсами является минимальное количество земельных работ, большая экономия времени, денег.

Достоинствами фундамента на буронабивных сваях считают следующие показатели:

1. строительство в условиях плотной застройки не приносит вреда окружающим объектам из-за сниженной динамической нагрузки при проведении работ;
2. широкое применение технологии позволяет строить фундамент на подтопляемых, сложных, слабых грунтах и неровных ландшафтах;
3. заглубление производится ниже расчетной точки промерзания грунта с упором на стабильные слои, что повышает стойкость, прочность объекта, продляет срок его эксплуатации;
4. свайно-буровой фундамент подходит для любых технологий строительства: каркасных, кирпичных, деревянных, сборных;
5. доступная стоимость;
6. оперативность возведения.

Дороже всего обходится основание с монолитным ростверком, однако такой фундамент выдерживает массивные нагрузки, поэтому финансовая составляющая многократно окупится. При этом для закладки свай не нужно выкапывать котлован, загон буровых свай производится вибропогружателем.

Материалы изготовления буронабивных свай

Для монтажа железобетонной сваи необходим металлокаркас. Заводские каркасы для скважин большого сечения – продольно-поперечные: вертикальные прутья, связанные горизонтальными перемычками.

Для изготовления продольных прутков используется горячекатаная рифленая арматура толщиной от 1,2 до двух сантиметров. Для поперечин – гладкая, 0,8-1,5. Каркас сваривают электродуговой сваркой, зачищают и покрывают антикоррозийным грунтом.

Нормативные характеристики бетона для фундаментов:

• марка М200-300;
• прочность В25;
• морозостойкость не меньше 200 циклов;
• водопроницаемость – 6.

Устройство буронабивной подпорной стены

Устройство буронабивной подпорной стены от 700 руб. за сваю Более 200 завершённых объектов в Московской области Заказать Предлагаем монтаж подпорной стены из буронабивных свай в Москве, Подмосковье и…

Подробнее

Устройство буронабивных свай с применением обсадных труб

Выполняем устройство буронабивных свай с применением обсадных труб в Московской области и других регионах РФ. Особенности буронабивных свай Буронабивными сваями называются…

Подробнее

Буронабивной фундамент

Наша строительная компания, занимающаяся установкой и усилением оснований для зданий и сооружений, изготовит буронабивной фундамент в Москве, Подмосковье и в других российских…

Подробнее

Монтаж

Вначале производится разметка будущего основания. Для этого сбивают обносочные щиты из досок и брусьев. Такая конструкция состоит из 2 уровней: первый обозначает высоту свай, второй — верхнюю грань ростверка.

Определяют ориентир, от которого будет производиться отсчет, это может быть граница участка или установленный на ней забор. Затем размечают базовые линии фундамента — там будут проходить стены здания. После этого устанавливают обносочные щиты, между ними натягивают бечевку.

Расположение свай размечают в соответствии с проектом, опуская от бечевки отвес, под ним забивают арматурные колышки.

Предлагаем ознакомиться Сравнение пенобетона и газобетона по характеристикам

Потом производятся следующие виды работ:

• бурение скважин;
• монтаж обсадных труб;
• армирование свай;
• их бетонирование;
• обрезка обсадных труб.

Бурение в частном строительстве может осуществляться как с помощью ручного бура, так и с применением специальных машин.

Бурение скважины

После того как скважина будет готова, делают обсадную трубу. Для ее устройства можно использовать рубероид. Диаметр обсадной трубы должен практически совпадать со скважиной, а ее длина должна быть на 50 см больше глубины скважины. Для верхней части трубы используют несколько слоев рубероида и стягивают их проволокой. Получается опалубка для будущей сваи, которую помещают в скважину до упора.

Если в промышленных или многоквартирных жилых объектах длина сваи может составлять несколько десятков метров, а диаметр — не менее 1 м, то в частном строительстве чаще всего используются сваи диаметром 0,35 м и длиной 2,5-3 м.

В связи с этим при армировании такого фундамента важно помнить несколько правил:

1. Суммарная длина арматурного каркаса может быть меньше длины сваи не больше чем на 10 см.
2. Перевязывание продольной арматуры горизонтальными перемычками должно производиться каждые 70 см. При этом для соединения не всегда используется сварка, иногда достаточно вязальной проволоки.
3. Для армирования используют либо 3 прутка рифленой арматуры сечением 14 мм, либо 4 прутка сечением 12 мм . Для поперечных перемычек используется гладкая арматура 6-8 мм в диаметре.

Армирующая заготовка. Схема буронабивной сваи.

После того как будет установлена связка арматуры, можно производить бетонирование сваи, то есть заливку бетона внутрь обсадной трубы. Лучше всего для этих целей использовать смеситель, поскольку он предназначен для производства больших по объему бетонных работ.

Подбор подходящего материала производится на стадии проектирования, стандартно для этих целей применяют бетон марки не ниже М100.

Рекомендуется проводить обработку каждого слоя глубинным вибратором, чтобы внутри массы не образовывались пустоты. Лучше готовить бетон небольшими порциями одновременно с утрамбовкой предыдущего слоя.

Для этого могут использоваться два способа:

• распирание почвы в устье скважины, после чего производится усиленная трамбовка, а затем заливается бетонная смесь;
• обсадная труба такой конструкции, чтобы снизу получалось уширение.

В первом случае сложно проконтролировать качество полученной конструкции. Во втором качество будет выше, но возрастает трудоемкость работ, поскольку придется бурить более широкую скважину.

При строительстве относительно легкого частного дома такое уширение не нужно.

Обрезка трубы и арматуры производится при помощи болгарки. Стержни арматуры должны выступать из готовой сваи, но все должны быть равной высоты. Это нужно для того, чтобы выполнить связку свай с наземной частью фундамента.

Свайное основание с бетонным ростверком может быть разным по конфигурации, особенностям исполнения, используемым материалам.

Сваи бывают:

1. Сплошные – универсальный вариант для всех типов почвы.
2. Полые с многосекционным сердечником – для частного строительства в сложных условиях.
3. Сваи с уплотненным забоем – для домов весом больше 500 т.
4. С пятой – с проведением взрывных работ.

Чтобы фундамент сделать своими руками, нужно запастись всем необходимым: обсадные трубы, ручной бур, арматура, бетонный раствор, вязальная проволока, гидроизоляционный и теплоизоляционный материалы, деревянные щиты (из которых будет монтироваться опалубка), рулетка, уровень любой, виброоборудование и все, что обычно используется для работы с бетоном.

Использование свай при возведении фундамента

Основной задачей буронабивной сваи является увеличение несущей способности будущего основания. Чтобы улучшить уже имеющиеся характеристики сваи изготавливают с расширенной нижней частью

Особенно важно их использование там, где предъявляются повышенные требования к прочности свайного фундамента, а также при строительстве в местах с глубоким залеганием плотного грунта

С одинаковым успехом буронабивные сваи используются при возведении объекта возле уже построенных зданий. Благодаря технологии они не испытывают на себе динамической нагрузки, которая могла бы привести к разрушению их основания. Более того, если речь идет о «точечном» строительства, когда работы проводятся на стесненной площади, говорить о применении других технологий не приходится. Установка буронабивных свай — единственный способ формирования основания будущего здания.

В зависимости от того, каковы геологические условия, экономическая целесообразность проекта подбирается метод устройства скважины.

Устройство буронабивного фундамента

После завершения инженерно – геологических исследований участка для застройки необходимо подготовить место под фундамент. Для этого выбирается наиболее подходящая территория и производится разметка по периметру будущего сооружения. В зависимости от габаритов будущего здания определяется расстояние между свайными скважинами. После этого необходимо приступить к бурению скважин. Этот процесс может происходить вручную при небольшом частном строительстве или при помощи специального бура. Глубина скважин определяется согласно строительным нормами и правилам с учетом размеров здания и периметра фундамента. Кроме того, следует учесть геологические и климатические особенности строительного участка. В среднем глубина должна быть от 1,5 до 3 метров.

Важно!

На дно скважины обязательно надо засыпать песок для устройства песчаной подушки.

По завершению подготовки скважин необходимо выполнить заливку их бетонным раствором. С этой целью в скважину устанавливается асбестоцементная или металлическая труба подходящего диаметра. Внутрь ее заливается бетонный раствор. Сразу после заливки первой порции бетона необходимо трубу приподнять и дать бетону осесть на дно, образовав бетонную подушку. Одновременно следует производить утрамбовку бетона. Далее продолжается заливка с одновременным армированием конструкции. Для армирования применяется арматура или металлические прутья, связанные между собой проволокой или соединенные сваркой. Таким образом, постепенно заливается вся скважина.

Далее фундамент ленточный на буронабивных сваях сооружается с изготовлением либо ростверка, либо ленточного бетонного пояса. На концах бетонных свай необходимо оставить выпущенными небольшие отрезки арматуры для соединения с верхней частью фундамента. По всему периметру из ровных досок устраивается опалубка для заливки. Дно будущего фундамента необходимо выровнять. Опалубка скрепляется между собой таким образом, чтобы бетон под действием своей массы не раздвигал стенки. На низ будущей конструкции укладывается армированная сетка или же делаются армовочные пояса из металлических прутьев. Армированная конструкция должна соединяться с выпущенными из буронабивных свай отрезками арматуры.

Когда все эти процедуры проделаны, необходимо приступить к заливке бетона

Важное замечание – вся процедура от установки буронабивных свай и их заливки и до сооружения бетонной ленты или ростверка не должна растягиваться во времени. Бетон не должен успеть схватиться, чтобы была возможность создать монолитную структуру фундамента

На этом фундамент ленточный на буронабивных сваях можно считать законченным.

Способы устройства буронабивных свай

В зависимости от прочностных и несущих показателей грунта применяются разные типы обустройства буронабивных свай

В зависимости от прочностных и несущих показателей грунта применяются следующие типы обустройства буронабивных свай:

1. Сухой, при котором не применяется дополнительного крепления стенок скважины;
2. С применением глинистого раствора для укрепления и минимизации обрушения стенок скважин;
3. Крепление обсадной трубой.

Разберем все варианты подробнее:

1. Сухой способ показан для устройства скважин в грунтах высокой устойчивости: присадочных, глинистых полутвердой, тугопластичной консистенции, которые могут держать стандартные параметры диаметра стенок свай. Скважина пробуривается на нужную глубину, после завершения работ по бурению, при необходимости скважину армируют каркасом и затем проводят процесс заливки бетона. Бетонирование происходит методом вертикального перемещения трубы (стандартным). Сухой способ применяется для изготовления буронабивных свай диаметра 400-1200 мм длиной до 30 метров.

1. Песчано-глинистые или глинистые растворы применяются для укрепления стенок скважины. При этом соблюдается не только повышение прочности грунта, но и предотвращение размывания свай подземными водами. Скважины бурят обычным способом, а раствор подается по мере бурения под давлением. Смесь поднимается вверх стенок, выдавливая из отверстия разрушенные грунты. Для обеспечения нормируемого расхода смеси, обустраивается отстойник с фильтрами, где происходит осаждение грунта и состав подается снова в скважину. Излишки глинистого раствора поднимаются вверх в процессе бетонирования формы.

1. Третий вариант обустройства основания подразумевает применение обсадных труб. Данная технологическая тонкость позволяет создавать прочный и надежный фундамент на грунтах любой несущей способности. Обсадные трубы могут быть оставлены в скважине или вынуты в процессе заливания бетона. Бурение производится вращательно-ударным способом. После зачистки шурфа подается раствор бетона, формируется свая посредством вертикально перемещаемой трубы.

Необходимо помнить, что вне зависимости от типа свай, процесс бетонирования непрерывный

Необходимо помнить, что вне зависимости от типа свай, процесс бетонирования непрерывный! Но если сваи располагаются с шагом меньше 1,5 метров, то их бетонируют через одну, чтобы не нанести повреждения уже готовой свае, когда придется трамбовать смесь в соседнем шурфе. Пропущенные элементы бетонируют только после того, как ранее подготовленные сваи уже набрали достаточную прочность.

Буронабивные сваи имеют как плюсы, так и минусы, сдерживающие широту применения конструкций. К последним относятся такие факторы, как:

• Сниженная удельная несущая способность, по сравнению, например, с ленточным фундаментом;
• Высокая трудоемкость работ, например, в сравнении с винтовыми сваями;
• Обязательность закрепления свайных скважин в слабых грунтах;
• Сложности процесса бетонирования в почвах с повышенным водонасыщением;
• Невозможность контроля качества готовых свай.

Обустройство буронабивных свай показано в теплое время года, когда грунт достаточно прогрет – это требуется для схватывания бетонной смеси. Однако, если температурный режим низкий, применяется подогрев. Это технология, применяемая именно для строительства фундамента зимой и обеспечения должной крепости несущей основы. Бетон в сваях буронабивного типа греется посредством трубы, закладываемой в тело сваи. Технологически иногда допускается прогрев посредством электрических приборов, но это дорого. Обязательность применения прогрева показана правилами СНиП, при этом снижается опасность деформации конструкций из-за морозного пучения. Чтобы максимально минимизировать такие риски, лучше всего отлить сверху фундамента на буронабивных сваях монолитную плиту и обустроить ростверк выше уровня земли.

Что такое свайно-ростверковый фундамент

Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.

Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки.  В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.

Так выглядит свайно-ростверковый фундамент вынутый из земли

Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи.  Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

Различают свайные фундаменты с высоким и низки ростверком

Высокий ростверк находится выше уровня земли. Чаще всего его делают из металла — швеллеров большого сечения или квадратных металлических труб. Еще делают такой ростверк из бетона, но его устройство сложнее: приходится придумывать, как залить ленту на расстоянии от земли.

Как работает ростверк и что он дает

Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.

Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай.  Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.

Ленточный фундамент на сваях

Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.

В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.

Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.

В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.

При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.

Недостатки и довод в пользу буронабивной технологии

Заливка бетоном буронабивного фундамента Считается признанным факт, что основным недостатком этой технологии является невозможность сделать точный расчет, когда именно достигается необходимый несжимаемый слой, способный выдержать давление сваи.

Для того чтобы избежать досадных ошибок, скважины бурят до 1,5−2 метра, то есть, достигая точки ниже уровня промерзания, где почва имеет более плотную структуру. При низком показателе УГВ расчет несущей способности грунта соответствует 6 кг на 1 см².

Для индивидуальных застройщиков эта технология выглядит довольно привлекательно. В отличие от ленточного или монолитного типа, где укладывается сразу весь требуемый объем бетонного раствора, сваи можно укладывать поэтапно. При заливке одной опоры объем укладываемого бетона несоизмеримо меньше, чем при монолитном, что облегчает процесс подготовки и заливки. Поэтому выполнение этих работ можно сделать своими руками.

Устройство ростверка

Ростверк на сваях

При сооружении буронабивного фундамента с ростверком своими руками необходимо принять решение – будет ли он висячим или заглубленным?

Если вы выбрали первый вариант, то вам необходимо обеспечить зазор между нижней поверхностью ростверка и землей, равный 200-300 мм. В случае устройства заглубленного ростверка он должен быть погружен в грунт на 200 мм.

При строительстве деревянной постройки – бани, например – роль ростверка может выполнять нижний венец сруба. Но чаще всего сваи связывают в единую конструкцию железобетонной лентой.

Заливку ростверка производят в опалубку. Предварительно в нее устанавливают армирующий каркас, состоящий из верхнего и нижнего поясов, соединенных между собой вертикальными стержнями. Под нижний пояс подкладывают деревянные пластины толщиной 30-50 мм.

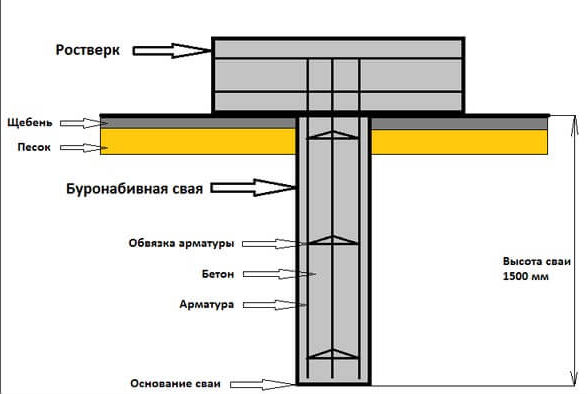

Схема буронабивного фундамента с ростверком:

Таким способом обеспечивается нормативное требование, согласно которому металл в ж/б конструкциях должен быть защищен 3-5-ти сантиметровым слоем бетона.

Заключение

На этапе проектирования одна из ключевых задач конструктора – грамотно подобрать тип и параметры опорных элементов. За несущую способность фундамента в большей степени отвечает его опорная площадь, которая, в свою очередь, зависит от размера сечения свай.

Потребность в несущей способности силовой конструкции определяется, исходя из геологических особенностей участка и проектных нагрузок. Для расчета грузоподъемности используют формулы, регламентированные нормативными документами.

На практике, выбирая модель сваи, нужно обращать внимание не только на ее несущую способность, но и пересчитать показатель, используя табличные данные, описывающие свойства грунта под опорной площадью основания
