Технология выполнения
Существуют разные техники и подходы к выполнению футеровки, которые отличаются охватом поверхностей и способом нанесения изоляционного материала. Защитная облицовка может быть наружной и внутренней. Внешняя футеровка обычно наносится по всей высоте – от дна до венчающих краев. Внутренняя отделка может предусматривать защиту рабочих поверхностей, контактирующих как с пламенем напрямую, так и с дымом в виде отходящих высокотемпературных газов. Наибольший эффект дают схемы защиты, которые комплексно изолируют печь. Футеровка выполняется только на очищенных поверхностях. Подготовка материала, как правило, предусматривает разбавление активных веществ в растворителях. Таким образом, формируется смесь для обмазки, которая посредством традиционных облицовочных инструментов наносится на поверхности сооружения. Кирпич, в свою очередь, укладывается по типовым схемам в соответствии с требованиями к защите конструкций.
Общие понятия о футеровке
Что же кроется под термином «футеровка»?
Футеровка — это облицовка внутренних поверхностей камер печи, постоянно контактирующих с открытым огнем. Задача этого облицовочного слоя — осуществлять защитные функции, предохранять внешние стенки от всевозможных термических, механических, химических и физических повреждений. Футеровку делают для защиты не только бытовых отопительных приборов — в горно-металлургической промышленности такая технология широко используется в мощных плавильных печах различной конструкции.
Кроме защитной функции, жаростойкие материалы, которыми облицованы внутренние поверхности топки, значительно снижают тепловые потери
Однако, здесь есть и «обратная сторона медали» — очень важно правильно рассчитать толщину футеровки, иначе стенки печи будут плохо прогреваться. А тепло будет просто уходить в дымовую трубу, а не в комнаты дома. Коэффициент полезного действия печи может существенно понизиться, что приведет к ощутимому возрастанию затрат на топливо, так как его потребуется слишком много, чтобы прогреть толстые стенки топочной камеры
Коэффициент полезного действия печи может существенно понизиться, что приведет к ощутимому возрастанию затрат на топливо, так как его потребуется слишком много, чтобы прогреть толстые стенки топочной камеры.
Способы футеровки и материалы для ее выполнения
Футеровка топок может производиться различными способами. Наиболее подходящий из них выбирается в зависимости от материала, из которого построена печь, и от того, когда решено произвести операцию укладки защитного материала.
Итак, методы создания защитной облицовки заключаются в следующем:
- Облицовка внутренних поверхностей кирпичом или панелями из жаропрочного материала, имеющими низкую теплопроводность. Этим способом процесс футеровки может быть проведен как при постройке печи, так и уже в готовом отопительном сооружении.
- Нанесение на внутренние поверхности стенок топки различных жаростойких растворов. Этот способ применяют тоже в уже готовых приборах отопления или же в кирпичных — при их постройке.
- Установка теплоотражающих экранов — этот способ футеровки эффективен для банных металлических печей-каменок. Если же использовать экраны в других моделях печей, то это может привести к снижению их эффективности, так как выработанное тепло не будет прогревать стенки, а, отражаясь внутрь топки, уйдет в дымоходную трубу.
Защитные материалы для футеровки печей, каминов и котлов изготавливаются из глины или измельченных или переработанных горных пород. Они подразделяются на классы, в зависимости от их основы.
— «А» — это материалы, изготовленные на основе кремнезема.
— «В» — для основы этих футеровочных составов, кирпичей или панелей используется специально подобранная глина.
— «С» — комбинированная футеровка, изготавливаемая из нескольких компонентов, не подходящих под класс «А» или «В».

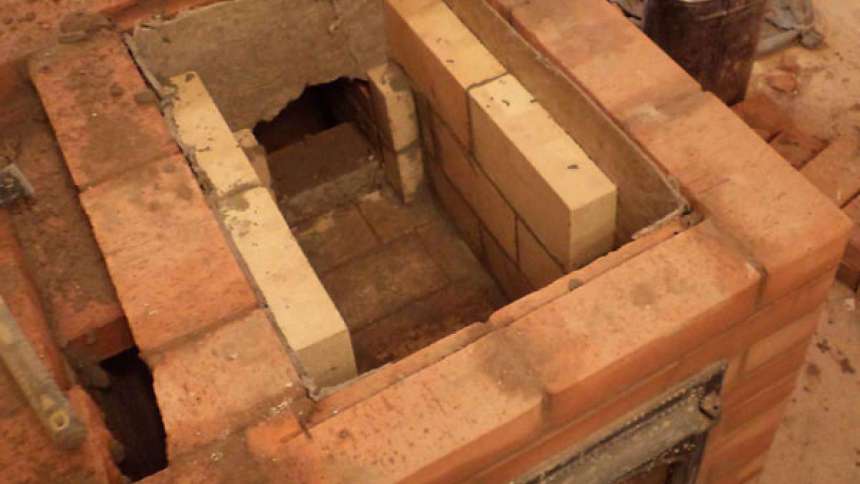

Укладка шамотного кирпича.
Перед тем, как приступить к созданию футеровки из шамотного кирпича, некоторые печники замачивают его в воде. Так ли это необходимо – на этот счет нет однозначного мнения. Но большинство специалистов считает, что обязательно нужно смачивать кирпич, который уже был в употреблении. Его капилляры и трещинки забиты пылью и остатками раствора. Также замачивать шамотные кирпичи рекомендуют новичкам – чтобы раствор на влажной поверхности сох дольше и была возможность исправить огрехи в кладке. Впрочем, проводить эти «водные процедуры» можно только летом, в жару. В сырую погоду или осенью замачивать шамот не рекомендуется – кирпич будет очень долго сохнуть.Укладку шамотного кирпича внутри топки опытные печники производят в следующем порядке – сначала кладут кирпич вокруг колосниковой решетки, затем поднимают боковые и заднюю стенки. Через каждые два ряда рекомендуется укреплять кладку армированием, например, стальной проволокой. При возведении обычных бытовых печей и каминов достаточно одного футеровочного слоя. Скрепляют кирпичи глиняным раствором, использование цементно-песчаного, как при кладке обычным кирпичом, категорически запрещается.
Впрочем, если начинающий печник не уверен в своих способностях, экспериментировать с замешиванием раствора все-таки не рекомендуется – лучше купить уже готовый. В магазинах представлена обширная линейка специальных упаковок раствора, на любой вкус и кошелек. Это различные огнеупорные кладочные смеси, затирки, мастика, клей
При этом нужно обратить внимание, что для футеровки нужно отдать предпочтение не жаропрочной, а именно огнеупорной смеси. По примерным подсчетам, на укладку 100 шамотных кирпичей потребуется примерно 55-75 килограммов сухой смеси
2) Натуральный камень в качестве футеровки. Для футеровки используют такой натуральный камень, как песчаник или кварц. Эти минералы отличаются высокой устойчивостью к экстремальным температурам и низкой теплопроводностью. Крепятся они внутри топки так же, как и шамотный кирпич – с помощью раствора или специальных смесей.
3) Рулонная футеровка. Если объем топочной камеры печи небольшой, рекомендуется использовать для футеровки рулонные материалы – чтобы сэкономить пространство. Большинство этих материалов не превышают в толщину одного сантиметра. Для рулонной футеровки обычно используют высокотемпературные теплоизоляционные плиты, маты, модули и волокно. В основном они изготавливаются из базальта, керамического волокна, вермикулита. За счет этого они имеют не только небольшую толщину, но и маленький вес. При этом отличаются малой теплопроводностью и высокой термостойкостью – некоторые выдерживают температуры до 1350 градусов Цельсия. Также можно использовать такие, казалось бы, неподходящие материалы, как бумага и картон. Но не обычные, а сделанные из каолина и минеральной белой глины. Рулонные материалы крепят в топочной камере обычно с помощью металлических штырей, которые вставляют в специально подготовленные пазы. Огнеупорные плиты или маты кладут сначала на дно, затем на боковые стенки и только в конце на верхнюю поверхность топки. Также для фиксирования матов и волокна можно использовать специальный клей. Высокотемпературный алюмосиликатный клей намертво соединяет не только базальтовые плиты, волокно и маты, но и кирпич. Продается в пластиковых ведрах весом от двух до пятидесяти килограммов. Расход на один квадратный метр – 1-4 килограмма.
4) Обмазка растворами.Это обработка внутренней поверхности топки специальными шамотными растворами (их еще называют огнеупорными бетонами), муллитовыми (они же силикатные жидкостекольные) или корундовыми растворами. Такое покрытие получается сверхтонким, но при этом огнеупорным. Эти смеси продаются в упаковках – готовыми, в сухом виде. Для приготовления раствора разбавляются водой до нужной консистенции. Приготовленную смесь наносят на стенки топочной камеры и термически обрабатывают – обжигают. Если печь пока в нерабочем состоянии, можно обжечь нанесенный раствор паяльной лампой или газовой горелкой.

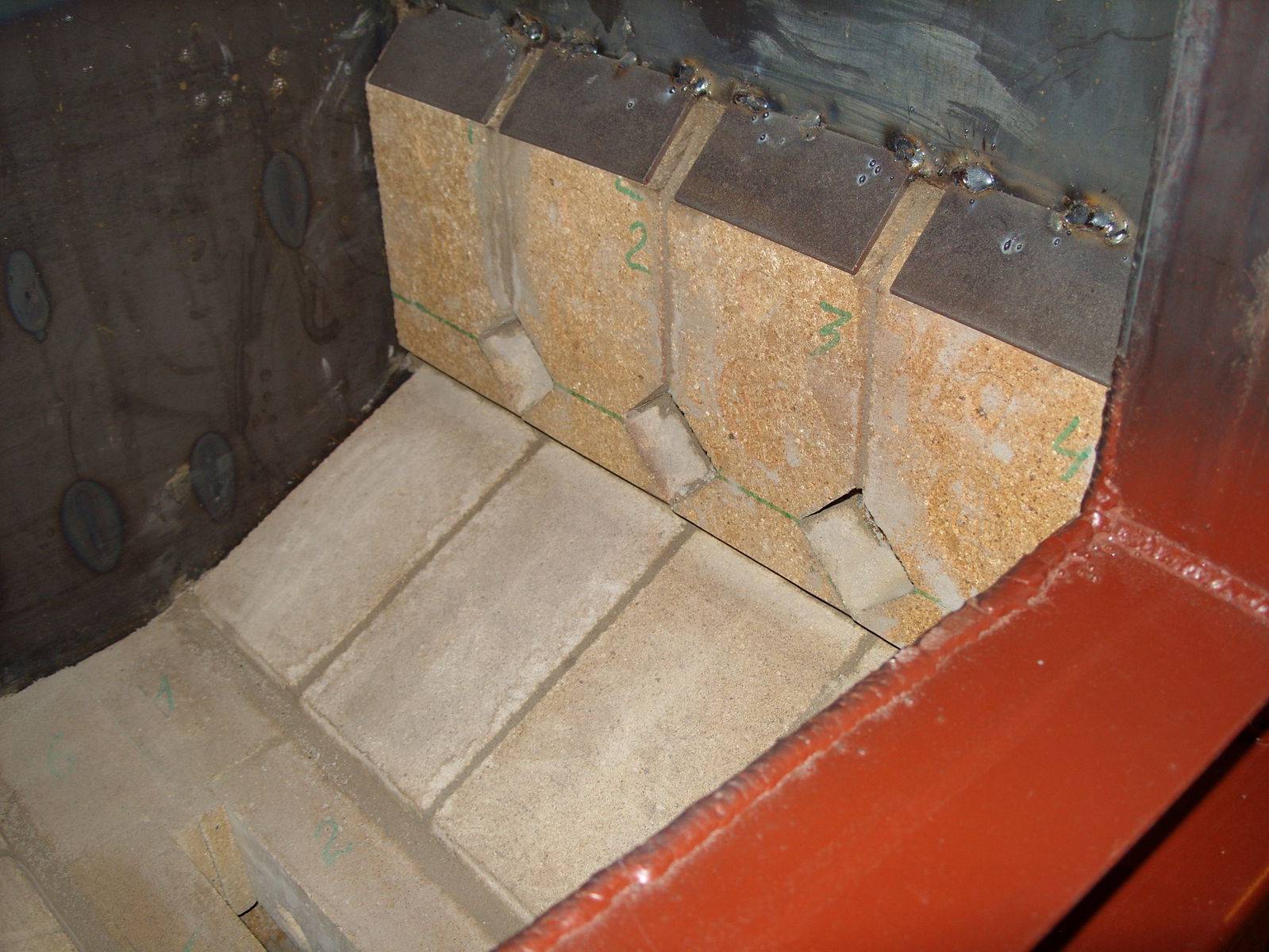

Футеровка металлических печей
Особое внимание на устройство футеровки стоит обращать, если печь металлическая, так как тепловое расширение металла гораздо больше, чем кирпича, что необходимо учитывать. Между слоем футеровки и металлическими стенками печи должен оставаться зазор для теплового расширения, иначе футеровка может просто разрушиться при нагреве металла. Зазор уплотняется базальтовой ватой в виде жгутов или полотна
Если печь расположена не в жилой зоне, для тех же целей может быть использован асбест
Зазор уплотняется базальтовой ватой в виде жгутов или полотна. Если печь расположена не в жилой зоне, для тех же целей может быть использован асбест.
Еще одной ошибкой при использовании металлических печей является обкладка их кирпичом не только внутри, но и снаружи, объясняя это улучшением безопасности и прогрева печи. Однако данный подход ошибочен, так как:
- кирпич обладает высокой теплоемкостью и низкой теплопроводностью, а значит, все тепло от сгорания топлива останется внутри топки и уйдет с дымом;
- поверхность печи будет лишена доступа воздуха для теплоотвода, что приведет к их прогару. Прогар стенок, в свою очередь, способствует проникновению в помещение угарных газов, что опасно для здоровья.
Что такое «футеровка»?
Футеровка печи — это устройство облицовочного слоя на внутренних плоскостях топочного отдела, находящихся в постоянном контакте с открытым огнём. В его функцию входит защита внешних стен от повреждений термического, механического, химического или физического характера. Футерование выполняют не только для отопительных устройств бытового назначения, такую технологию применяют при изготовлении металлургических плавильных печей, паровых котлов, ковшей и т. п.
Кроме огнезащиты, жаростойкий материал выполняет теплоизоляционную функцию — снижение потерь тепла. Однако, здесь существует некоторая опасность: слишком толстый слой футеровки приведёт к снижению КПД прибора, так как потоки тепловой энергии будут «улетать» через дымоотвод на улицу, а не распространяться внутрь помещения.
Футеровка печи своими руками

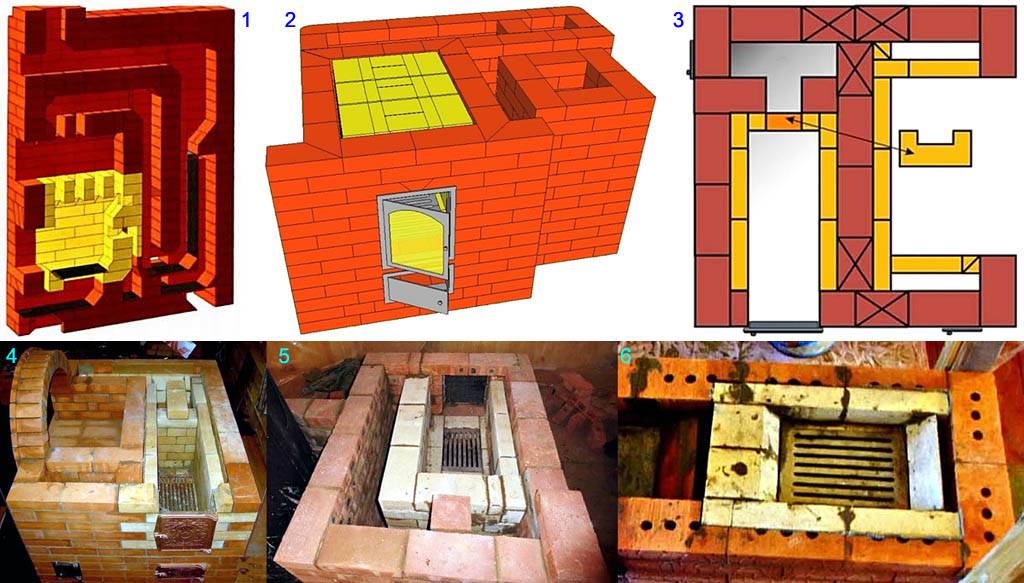

Из шамотного кирпича:
- Работая с кирпичной или металлической печью, следует делать небольшой отступ от внутренних топочных стенок, чтобы предотвратить преждевременное разрушение защитной кладки.
- Все швы тщательно замазываются раствором, а между футеровкой и стенкой печки укладывается строительная вата.
- Кирпичи кладутся ложковой частью, чтобы обеспечить правильную толщину футеровки. Если защитный ряд будет толще, КПД снизится, так как стенки печи не смогут достаточно прогреваться.
Из каолиновых пластин:
- Рассчитывается количество пластин, требуемых для укладки. Толщина одного листа — 7 мм, поэтому перед расчетом учитывается расширение металла или глины в процессе эксплуатации.
- Пластины закрепляются металлическими болтами, отверстия для креплений делаются заранее.
- Покрывать топливную камеру пластинами нужно строго снизу вверх: дно, боковые стенки, потолок.
Обмазка внешней стороны печи:
- Замешать раствор из сухой шамотной смеси и разбавить водой до состояния тягучести, по консистенции схожей с клеем.
- Как только котел полностью покрыт огнестойким раствором, следует растопить печь, чтобы произошел обжиг нанесенного слоя.
Набор инструментов для работы:
- Болгарка для аккуратной резки кирпича.
- Линейка-уровень.
- Емкость для смешивания раствора.
- Мастерок.
Со временем даже качественная футеровка печи начинает разрушаться. Чтобы снизить количество ремонтных работ, следует раз в год проверять целостность защитного слоя внутри топки или внешнюю футеровку котла. Образовавшиеся трещины замазываются раствором из глины и обжигаются. Самостоятельно выполнить футеровочные работы под силу каждому человеку, даже не имеющему навыков печника, но проконсультироваться у специалиста будет не лишним. Если все же нет уверенности в своих силах, обратитесь за помощью к профессионалу.
Футеровка обязательна для каждой печи: домашней, банной или производственной. Защитный слой сохранит печь от преждевременного износа, увеличит теплоотдачу и снизит риск возникновения аварийных ситуаций. А имея под рукой нужные инструменты и материалы, футеровку несложно сделать самостоятельно.
Ремонт печки своими руками – ремонтируем топливник и устраняем слой сажи в перевале
Мало построить печку своими руками – она и в дальнейшем будет требовать бережного отношения к себе, удаления сажи из труб и дымоходов, очистки сажи со стеклянных топочных дверок (особенно если Вы большой любитель сжигать в банной печке весь мусор с участка – начиная от листьев и заканчивая рваными галошами), всегда где то, что-то нужно подшаманить, обмазать отремонтировать.
Все это конечно вознаграждается теплом очага или субботней баней но сил и времени уносит тоже много (а если не делать своими руками то и финансов конечно тоже).
Поэтому народная сметка тут как нельзя более ценна – приводим Вам два варианта решения часто встречающихся “печных проблем”, ко второму из которых автор отнесся с как раз поистине народной смекалкой и избавился от утомительного демонтажа и разборки печи в течении (вот уж точно) скорости звука.
Ремонт топливника печи
В печи у одного из моих знакомых довольно неожиданно стали интенсивно разрушаться кирпичи в топливнике, в особенности в его нижней, наиболее термонапряжённой зоне (чертеж 1).
Скорее всего, проблема возникла из-за низкого качества использованного кирпича.
Имея большое количество известковых вкраплений, этот материал не выдержал интенсивного периодического нагрева и остывания и начал выкрашиваться уже через пару лет работы печи. Причём выкрашивание происходило не мелкими, а весьма крупными фрагментами — размеры некоторых выпавших кусков кладки достигали 5 см.
Все что необходимо для этой статьи находится здесь >>>
Перед самым началом третьего отопительного сезона выкрашивание приобрело уже угрожающий характер, так как могло привести к прорыву и выходу раскалённых газов непосредственно в помещение через переднюю стенку печи и в последний вертикальный канал через заднюю стенку топливника.
Надо было принимать срочные меры, но на ремонт с полной или даже частичной разборкой печи уже не было времени — на дворе стоял конец октября. Оставался один выход: подобрать такой состав защитной обмазки, чтобы с её помощью можно было не только восстановить пострадавшую часть кладки, но и предотвратить дальнейшее разрушение топливника хотя бы до окончания отопительного сезона.
После экспериментов с несколькими составами обмазки на основе различных связующих и наполнителей был выбран следующий состав:
- смесь шамотная покупная;
- крошка шамотного кирпича;
- крошка асбестовая, размоченная в воде;
- зола древесная, просеянная.
Подбирая состав, я рассуждал следующим образом. Просеянная зола в процессе эксплуатации обязательно выгорит внутри обмазки, в результате образуется некоторая пористая структура с повышенными теплоизоляционными свойствами. Волокнистая структура асбеста придаст обмазке способность противостоять растрескиванию. Имеющая очень высокую температуру спекания (около 1000°С) шамотная смесь будет служить связующим, а её повышенную жирность компенсирует молотая кирпичная крошка.
Обмазку повреждённых участков я выполнял в несколько приёмов, тонкими слоями с промежуточной сушкой. В день удавалось нанести по 2-3 слоя, не больше. Замеченные дефекты перед накладыванием следующего слоя сразу устранял дополнительной затиркой.
Также из рубрики “Печи, камины и барбекю”: Кладка красивой садовой печки-барбекю своими руками (+ 95 фото)На всякий случай я сохранил небольшой (аварийный) запас обмазки, но он так и не потребовался. После ремонта печь без каких-либо замечаний благополучно проработала весь зимний сезон до лета следующего года.
Удаление сажи в перевале печке в (перекрыше)
При разборке старых печей мне не раз доводилось находить рыхлые наросты сажи в районе перевала (рис. 2). Эти наросты печники называют бородой, которая оседает на внутренней поверхности перекрыши и растёт сверху вниз. В некоторых случаях «борода» разрастается настолько, что существенно сужает внутреннее сечение канала, а то и вовсе может его закупорить.
Причинами появления и роста «бороды» могут быть недостаточный прогрев перекрыши (сажа любит оседать на холодных поверхностях), а также завышенное сечение канала, приводящие к снижению скорости потока дымовых газов.
У старых печей специальные прочистные дверки встречаются редко. В давние времена печники их не ставили, скорее всего, из экономии. Поэтому избавиться от такого налёта сажи чаще всего бывает не так-то просто. Говорят, это можно сделать с помощью картофельной шелухи или влажных осиновых дров. Может быть, и помогает, но как-то не очень эффективно. Мне добиться заметного улучшения тяги в печи с помощью этих средств так и не удалось.
Клей и раствор
Огнеупорный раствор для кладки шамотного кирпича
Помимо качества и характеристик материалов на эффективность процедуры футеровки также влияет их правильная укладка с применением специальных веществ.
Раствор
Термостойкие растворы образуют на стенках топки монолитный тонкий слой, защищающий рабочую поверхность от воздействия пламени. Такому монолиту может потребоваться ремонт по мере его износа. Во время работы с раствором нужно соблюдать основные правила:
- Растворы готовят из сухих смесей корундового, муллитового или шамотного типа, которые разбавляют водой до сметанообразной консистенции. Пропорции компонентов и характеристики смесей обычно указаны на упаковке.
- Сначала слой раствора обжигают паяльной лампой или нагревают в печи до образования твердого покрытия во время обжига.
- Если футеровку проводят при помощи шамотного кирпича, швы стыковки нужно заполнять на всю высоту кладки.
Предлагаем ознакомиться Что лучше и чем ионизатор воздуха отличается от озонатора, увлажнителя, очистителя?
Огнеупорный клей
Огнеупорный клей для выкладки топки
Огнеупорный клей считается более прочным компонентом, он продается в емкостях весом от 2 до 50 кг и чаще всего используется для футеровки. Перед началом работ емкость вскрывают и перемешивают до однородной массы, после наносят на поверхность, соблюдая основные правила:
- Клеевую массу наносят на увлажненную поверхность шпателем слоем не более 3 мм.
- При обмазывании клеем всей полости топки процедуру проводят слоями, соблюдая интервалы в 15 минут после каждого нанесения.
- Чтобы приклеить базальтовый картон на участки по горизонтали, состав с клеем разбавляют водой на 15% не позже чем за 12 часов до начала работы.
- Расход клея составляет от 1 до 4 кг в зависимости от структуры поверхности для обработки и толщины клеевого слоя.
Ранее упоминалось, что необходимо экспериментировать с раствором для кладки футеровки. Чтоб минимально сократить количество испытаний, рекомендуется заготовить сразу несколько вариантов и обжечь в одинаковых условиях. Не забываем наносить обозначения.
Классические каменные или металлические отопительные конструкции в банях постепенно вытесняются более современными и красивыми лепными печами. Они возводятся глинобитным методом. Для них футеровку выложить из шамотного кирпича можно, но мастера рекомендуют прибегать к специальным смесям:
- Муллитовые
- Шамотные
- Корундовые
Для применения названных составов достаточно на месте развести их в теплой воде. Раствор наносится на огнеупорные поверхности. После высыхания монолит не будет трескаться.
О ремонте
Вечным не бывает ничего, в том числе футеровка топочной. Рекомендуется перед началом очередного отопительного сезона проводить осмотр поверхностей и восстанавливать разрушаемые участки.
Немного о промышленной футеровке
Основное отличие промышленной и бытовой футеровки – структура используемого шамотного кирпича. В первом случае он будет подвергаться воздействию больших температур, поэтому требует дополнительного прессования в процессе производства. Они значительно дороже, однако способны выдерживать тепловые удары.
| Материал | Плотность кг/м3 | Максимальная рабочая температура °С |
| Шамот | 1800-2000 | 1300 |
| Каолин плотный | 2400-2500 | 1400 |
| Вермикулит | 150-250 | 1100 |
| Базальтовая вата | 100 | 750 |
| Кирпич глиняный | 1600 | 700 |
В промышленности футеровка выполняет гораздо больше практических функций, чем в быту:
- Уменьшает температуру наружных поверхностей
- Защищает стенки печи от теплового разрушения
- Снижает тепловые потери
- Не позволяет контактировать материалам печи с химическими соединениями или расплавленными металлами
Подводим итоги
Футеровка промышленных печей
Футеровочные работы имеют разные цели, поэтому выделяют теплоизоляционную, огнеупорную и кислотоупорную футеровку.
Теплоизоляционная футеровка обеспечивает предохранение оборудования от влияния агрессивных веществ и значительного снижения тепловых потерь. Чаще всего этот вид используют при футеровке промышленных печей. Наиболее популярный материал, используемый при футеровке данного типа, является жаропрочный кирпич – обладает высокими теплоизоляционными показателями и способен выдерживать большие перепады температур.
Назначение кислотоупорной футеровки – обеспечение антикоррозийной защиты внутренних поверхностей оборудования, работающего в агрессивных условиях – под действием кислот, солей, щелочей. В этом случае используется кислотоупорная керамика, базальтовое и диабазовое литьё, углеграфитовые материалы. Выбор состава кислотоупорной футеровки для покрытия производится в зависимости от конкретного оборудования и технических условий его эксплуатации.
Назначение огнеупорной футеровки – защита от воздействия высоких температур, снижение тепловых потерь, эффективное использования тепла. Материал, используемый для этого – огнеупорный кирпич.
Так как футеровка на 90% производится вручную, качество и долговечность такого защитного покрытия напрямую зависят от квалификации специалиста.
В ООО «Схид-будконструкция», Киев к работам по футеровке допускаются только высококвалифицированные мастера. Компания внимательно подходит и к выбору поставщиков огнеупорных материалов. Это, как правило, крупнейшие производители Украины и Европы, качество которых проверено годами. Работы ведутся с соблюдением СНиПов и других регулирующих документов. На все футеровочные работы распространяется полная гарантия качества. Компания «Схид-будконструкция», Киев имеет богатый опыт сотрудничества с крупнейшими промышленными предприятиями Украины и предлагает следующие виды услуг:
футеровку промышленных печей и дымовых труб;
футеровку паровых и водогрейных котлов;
кислотоупорную футеровку;
обслуживание и ремонт футеровки печей.
Огнеупорная футеровка печи изнашивается и для поддержания ее в рабочем состоянии необходимо регулярно ремонтировать ее наиболее пострадавшие участки. Поэтому периодически печь тщательно осматривают, подину прощупывают железным штырем, выявляют все поврежденные места и проводят ремонт футеровки печи и дымоходов.
Футерование труб может быть представлено не только кирпичной выкладкой, но и другими видами. В зависимости от химических свойств выделяют три вида огнеупорных веществ, которые могут использоваться в качестве футеровочных материалов: кислые, нейтральные и основные. Разделение обусловлено различной реакцией разных веществ на вещества, образуемые в процессе горения топлива.
Работы по теплозащите печиЗащитить внутреннюю поверхность топки можно двумя способами:
обработать внутреннюю поверхность материалом с низкой тепловой проводимостью;
использовать защитные экраны, которые будут отражать тепловое излучение. При этом тепло от этого излучения будет уходить из печи вместе с дымом.
При первом способе не стоит путать теплоизоляцию и теплозащиту. При теплоизоляции тепло, выделяемое в печи, остается в рабочей зоне. Теплозащита же только предохраняет определенный участок поверхности от теплового излучения, не задерживая при этом тепло внутри рабочей зоны. Именно для этого при футеровке печи используются теплозащитными, а не теплоизоляционными материалами.
Как уже говорилось ранее, внутреннюю поверхность можно защищать специальными экранами, что зависит от назначения печи. Если в котлах отопления экран не нужен, так как произойдет напрасное расходование тепла, то в банных печах они вполне могут быть применимы.
Раньше для создания печей использовались обычные кирпичи, которые быстро разрушались под тепловым воздействием высоких температур. На смену им пришли кирпичи с более плотной структурой (М-300), которые использовались долгое время, пока не появились шамотные материалы. Они изготавливаются из глины, которая смешана с порошком из обожженной глины с последующим обжигом при высоких температурах.
Шамотный кирпич (ГОСТ 390-96) в настоящее время является оптимальным материалом для футеровки тепловых агрегатов. Основным его отличием от обычных кирпичей являются ярко выраженные теплозащитные свойства. Технология обкладывания шамотным кирпичом внутренней поверхности топки и называется, в большинстве случаев, футеровкой.
Производственная футеровка и свойства материалов
На производстве, в металлургии, футеровка индукционной печи выполняется с использованием особых, прессованных шамотных кирпичей. Они очень износостойкие, не дают усадки и хорошо выдерживают термоудары. Применение шамотного кирпича позволило добиться большой экономии средств и намного удешевить процесс производства металлов.
Индукционная печь
Индукционная печь
В таблице приведены свойства некоторых огнеупорных материалов
| Материал | Плотность кг/м3 | Максимальная рабочая температура °С |
| Шамот | 1800-2000 | 1300 |
| Кирпич глиняный | 1600 | 700 |
| Вермикулит | 150-250 | 1100 |
| Базальтовая вата | 100 | 750 |
| Каолин плотный | 2400-2500 | 1400 |
Бытовые проблемы – футеровка как решение
В быту людям обычно приходится решать более простые задачи. На самом последнем этапе, догорание углей, происходит перегрев низа металлической печки, иногда докрасна. Человек решает своими руками обложить изнутри перегревающуюся стенку.
Но и в этом случае приходится решать вопрос, до какого уровня выполнить футеровку, оставить ли зазор и как при этом закрепить кирпичи?
Конкретно в данной ситуации вопрос можно решить следующим образом:
- Если позволяет ширина топливника, по его периметру укладываются шамотные кирпичи стандартного размера – 250Х150Х65 мм. При этом кирпич укладывается к стенке плашмя. Можно уложить вертикально, с высотой 250 мм или горизонтально на 120 мм.
- Для того чтобы кирпичи надежно зафиксировать между собой, используется простой способ. С помощью шлифовальной машинки делается пропил в части соединения, и кирпичи скрепляются с помощью вставленного металлического шипа подходящего размера.
Устройство футеровки: температура и металл
Особое внимание стоит обратить на то, что термическое линейное расширение металла намного больше, чем у кирпича. Поэтому все металлические части, подверженные нагреву, должны иметь свободное пространство для расширения. При устройстве данной футеровки зазор уплотняется базальтовой или каолиновой ватой, скрученной в жгуты, шнуры или виде спрессованного полотна
Можно для этой цели использовать асбест
При устройстве данной футеровки зазор уплотняется базальтовой или каолиновой ватой, скрученной в жгуты, шнуры или виде спрессованного полотна. Можно для этой цели использовать асбест.
Ошибочная защита. Последствия
Очень часто встречается такая картина. Металлическая печь обкладывается кирпичом с применением глинистого раствора, да еще и без зазора. Мотивируется это обеспечением безопасности и улучшением прогрева печи.
Металлическая печь с кирпичной обкладкой
Это совершенное заблуждение!
- Во-первых, кирпич очень теплоемок.
- Во-вторых, у кирпича низкая теплопроводность. Что происходит во время работы такой печи?
Кирпич просто исполняет роль теплозащиты. Основное тепло, вырабатываемое печью, из-за переизбытка в топке просто вылетает в трубу.Ко всему прочему, отсутствие зазора мешает проникновению охлаждающего воздуха к металлическим стенкам печи, что однозначно приводит к их прогару, а расширение металла приведет к растрескиванию кирпичной защиты.
Как итог, угарные газы начнут поступать в помещение.
Не всегда кирпич: смеси для футеровки
В последнее время большой популярностью стали пользоваться банные «лепные» печи различных форм. В основном такие печи устанавливаются в банях, выполненных в стилизованном «сказочном стиле». Изготавливают такие печи, используя старинный метод, называемый – глинобитным.
После естественной просушки глины производится обжиг печи изнутри с применением дров. Наружная часть обжигается с помощью паяльных ламп до образования корочки. Очень удобно выполнить футеровку таких печей, применяя специальные составы.
Это могут быть сухие смеси:
- Шамотные.
- Муллитовые.
- Корундовые.
Данные составы можно прекрасно использовать для изготовления прямо на месте различных огнеупорных изделий, футеровок в том числе. Сплошная, монолитная футеровка, изготовленная из данных материалов, намного превосходит по своим качествам шовные футеровки печи, выполненные с помощью шамотного кирпича.
Футеровка без отрыва от производства
В настоящее время существует ряд технологий, при которых футеровка или восстановление футеровки производится без остановки печи. Составы наносятся с помощью «набрызга» прямо на раскаленную поверхность или методом торкретирования.
Данный способ в основном применяется на производстве, что позволяет без остановки процесса производства выполнить при необходимости футеровочные работы.
Что требует большего внимания: печь на даче, деревенская дровяная или банная?
Особенно большим температурным нагрузкам подвергаются печи, в которых сжигают каменный и бурый уголь.
Через несколько лет после постройки ремонт требуется банным и дачным печкам. Интенсивное температурное воздействие испытывают отопительные приборы, в которых почти круглосуточно выпекают формовой хлеб, караваи и пиццу.
