Геодезическая основа строительства

Методы построения разбивочной сети

Построение разбивочной сети может осуществляться различными методами: триангуляции, трилатерации, полигонометрии, а также с помощью засечек или использования спутниковой геодезической аппаратуры (GPS). Вариантов достаточно много. Вид самой сетки будет зависеть от местности, формы и размеров сооружения, а также от требуемой точности. К примеру, если вы задумали возвести тоннель, то сеть будет представлена триангуляцией или полигонометрией. В случаях. когда осуществляется крупное строительство, она будет выполнена с помощью строительной сетки, а именно в виде геометрических фигур (квадратов, прямоугольников), которые должны быть параллельны осям, строящегося сооружения. Стороны ячеек сетки могут быть 50, 100, 200 или 250 м. Это определяется размерами будущей постройки.

Высотные параметры строительства будут создаваться с помощью нивелированных сетей строительной площадки. Тут нужно помнить один важный момент – они должны опираться не менее, чем на два репера нивелированной сети. Высотные и плановые точки обычно принято совмещать.

Внешняя разбивочная сеть

Внешнюю разбивочную сеть сооружения следует формировать в виде геодезической сети, пункты каковой фиксируют в территории вынос оси, а кроме того углы, образованные пересечением главных осей. Нивелирная сеть площадки и наружная различная сеть сооружения формируется в виде нивелирных ходов. Высотная сеть основывается никак не меньше Нежели в 2 репера. Пункты нивелирной и плановой разбивочной сети, нередко необходимо совмещать.

Высотная Г.Р.О. осуществятся в согласовании с условиями нормативных бумаг, определенных поставленному распорядку строительства. Зоны закладки геодезических знаков обязаны быть показаны в стройгенплане плана учреждения, а кроме того в чертежах, разработанных с целью изготовления заявок согласно распланировке и стройке площади.

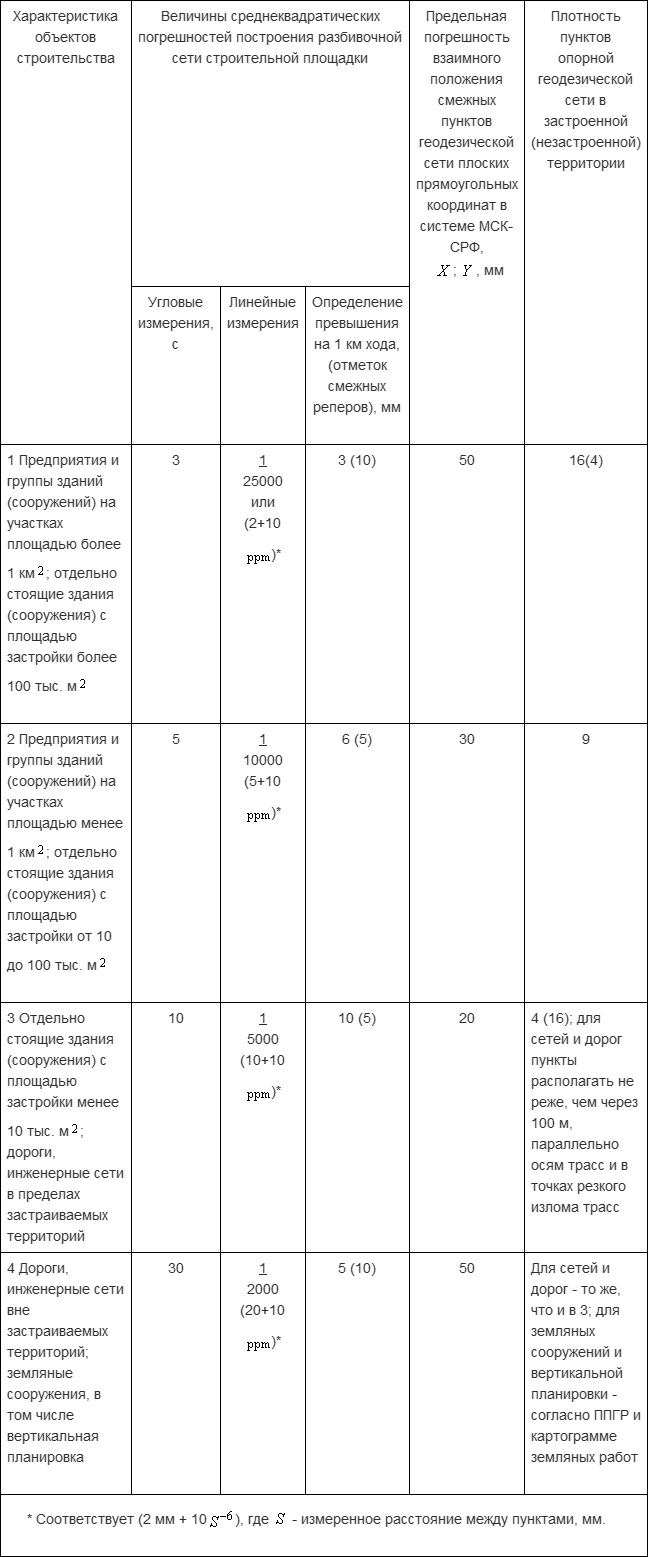

Величины СКП назначаются в зависимости от наличия одной из черт. При присутствии двух и более черт величины СКП назначаются согласно характеристике, соответственной наиболее высокой точности.

Высотная Г.Р.О. осуществятся в согласовании с условиями нормативных бумаг

Достоверность построений оригинальных и сложных объектов и монтажа технологического оснащения необходимо подсчитывать расчетами в базе инженерных критерий и принимая во внимание специальные условия к допускам, в согласовании с планом

Что относится к составу ГРО?

Фото — ООО «Инженерная геодезия» В качестве основы документации обычно выступает чертеж, к которому традиционно прилагается комплекс документов:

• схемы с отображением опорных знаков;
• каталоги координат;
• параметры отметок тех или иных пунктов, причем они могут быть исходными или устанавливаться в рамках проекта.

В любом случае ГРО – важнейший документ, подготавливаемый в процессе выполнения работ инженерно-геодезического характера. Однако он не является единственным и сопровождается другими, не менее важными бумагами. Теодолитные и нивелирные сети входят в основу возведения разбивочных сетей в отношении объектов, расположенных в пределах строительной площадки. Пакет соответствующей документации требуется для того, чтобы вынести проект в натуру. На основе всего этого организуются и разбивочные работы.

Исходная основа для георабот при землеустройстве

Все инженерно-геодезические изыскания на строительных площадках проводят в соответствии с пунктами государственной геодезической сети.

Они служат основой для:

• Создания топографических съёмок и планов;
• Составления технической документации;
• Мониторинга сооружений и их оснований.

Равномерно распределенная на местности совокупность закрепленных геодезических пунктов всех типов является общей государственной геодезической сетью. Каждый из них является элементом общего государственного свода данных для изучения и разметки земной поверхности.

Данные ГГС используют в качестве исходных, для любого типа измерительных изысканий на местности, в т. ч. инженерно-строительных.

Государственная гео сеть — это сложная ступенчатая структура разных классов точности. Её фундаментальным пунктом является астрономо-геодезическая сеть. Именно на её основе и строят остальные типы сетей. Для геодезических работ при землеустройстве используют сети 3 и 4 класса точности.

Все капитальные объекты строят на основе топографического плана, который вычерчивают на основе топографической съёмки выбранного объекта.

Главная особенность любого топографического плана — определение высоты заданной точки относительно общего рельефа местности.

Топографический план обязательно учитывает искажения земной поверхности.

Более подробную информацию о видах, назначении и способе составления такой карты можно прочесть тут.

Окончательный проект обязательно привязывают к существующей системе координат. Например, к ГГС.

Реестр исполнительной документации

Для удобства контроля приемосдаточной документации каждый из оформленных документов, находящийся в папке, в обязательном порядке заносится в один общий реестр данной папки с присвоением документу сквозной нумерации.

Многостраничные документы, имеющие собственную нумерацию страниц (журналы работ, паспорта на оборудование и так далее) вносятся в реестр одной строкой. Номер этим документам присваивается по общему списку, и, как правило, только первому листу – то есть, обложке этого документа. Но в основном реестре обязательно указывается количества листов.

Маркировка осуществляется как на лицевой стороне папки, так и на корешке. Отметки должны содержать следующую информацию:

• наименование объекта строительства;
• сведения о Заказчике-Застройщике;
• наименование раздела проекта;
• порядковый номер папки по разделу;
• сокращенную информацию о документах, то есть рабочие чертежи, исполнительная документация, сопроводительная документация.

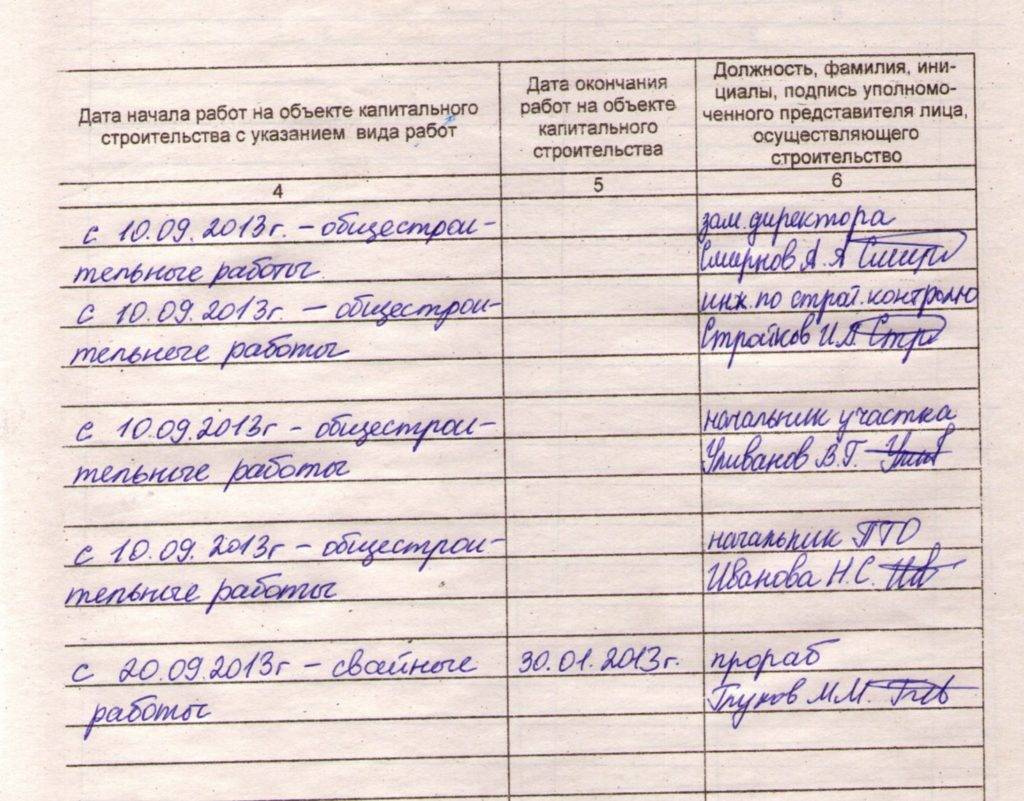

Необходимо отметить, что в исполнительную документацию, помимо вышеназванных, может входит и множество других документов, которые включаются по рекомендации участников строительства и с учетом их специфики. К примеру, это может быть и журнал сварочных или бетонных работ, а также журналы входного и операционного контроля качества, исполнительные геодезические схемы, ППР и так далее.Пример заполнения журнала работ

Подготовка геодезических данных и перенесение проектных точек сооружений на местность

_______
Проектными точками называют точки, определяющие положение главных осей.

_______
Координаты этих точек при подготовке данных должны быть известны.

_______
Существует несколько способов вынесения проектных точек на местность:

• способ прямоугольных координат,
• полярный,
• способ угловых засечек,
• способ линейных засечек,
• способ створных засечек (створов).

_______
Способ выбирается в зависимости от имеющейся на местности геодезической сети и расположения зданий (сооружений).

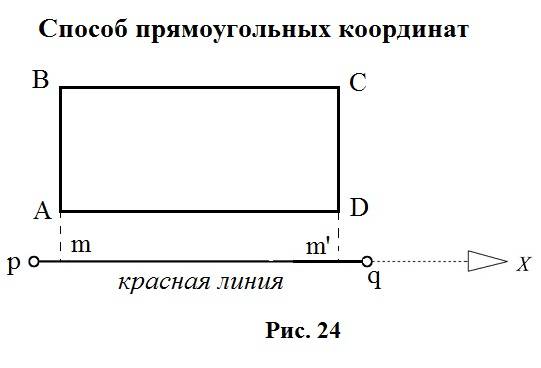

6.1. Способ прямоугольных координат

_______
Является наиболее удобным и простым способом. Применяется при разбивке здания от строительной сетки или от красной линии застройки.

Например

_______
Вычисляем:
P-m = 440-400=40м;
P-n = 535-400=135м;
n-g = 65м (контроль).

Диагональ

_______
Вычисляем диагонали, устанавливаем и центрируем теодолит в точке Р (оптический отвес m_Ц. ≈ 1 мм ) и трубу наводим на точку q. По направлению визирного луча откладываем Рm и n. Точки m и n закрепляем колышками (если колышек деревянный, то в его центр по теодолиту забивают гвоздь).

_______
Устанавливаем теодолит в точке m и n, построив прямой угол откладываем расстояния mА и mС. Аналогичная работа выполняется в точке n. Для контроля разбивки здания промеряются расстояния AB и CD.

_______
Обязательно промеряются длины диагоналей и сравнивают их с вычисленными значениями.

_______
При разбивке проектных точек способом прямоугольных координат от красной линии застройки работы выполняется аналогично.

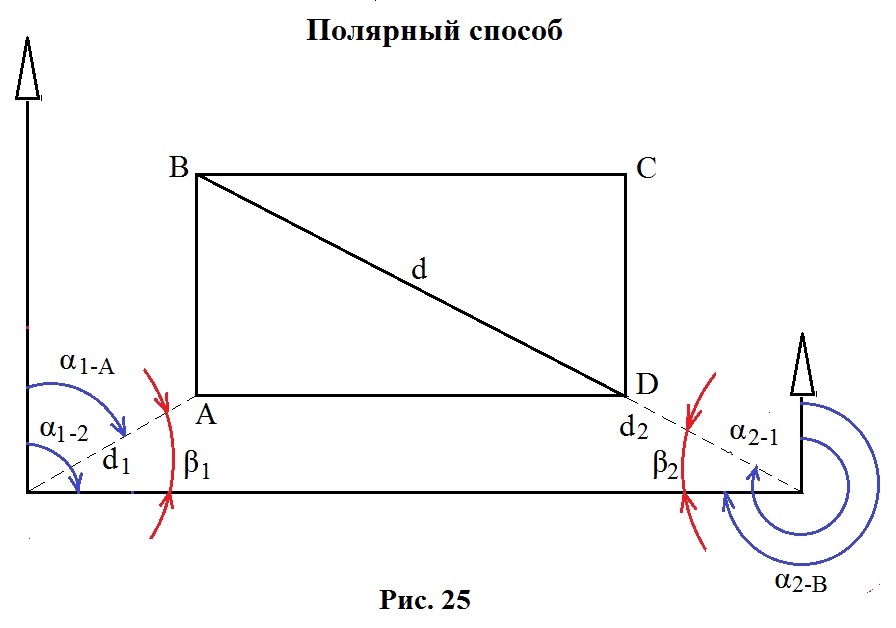

6.2. Вынос проектных точек полярным способом

_______
Применяется при вынесении проектных точек от пунктов геодезической сети.
Подготовка геодезических данных для вынесения проектных точек основана на решении обратных геодезических задач.

_______

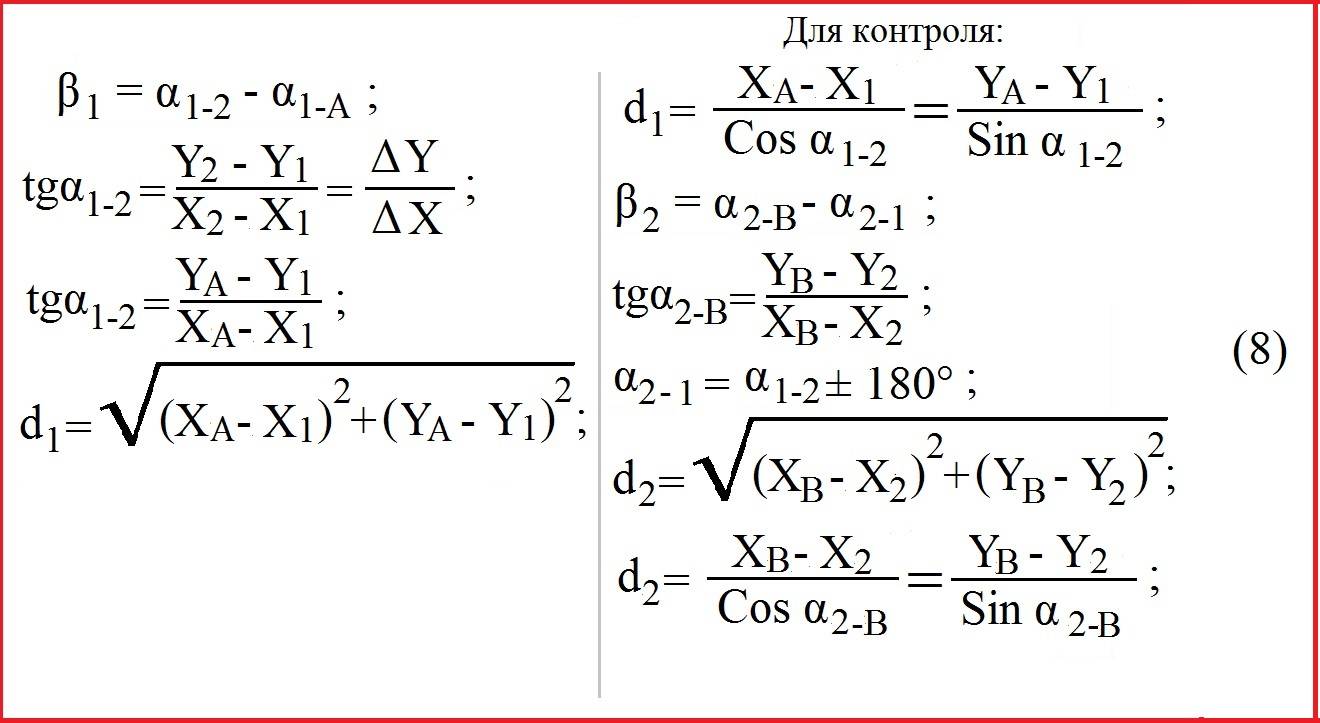

Для подготовки геодезических данных для вынесения проектных точек А и В необходимо вычислить углы β₁ и β₂ и расстояния d₁ и d₂.

_______
Положение на местности проектных точек А и В находят путем построения проектных углов β₁ и β₂ и проектных расстояний d₁ и d₂ с помощью теодолита и рулетки. После вынесения точек А и В измеряют расстояние АВ и сравнивают с проектным.

_______
В точках А и В теодолитом откладывают прямые углы и, отложив ширину здания а, получают точки С и D.

_______
Для контроля промеряют сторону CD и диагонали AD и CB, которые вычисляют заранее.

6.3. Вынесение проектных точек способом угловой засечки

_______
Применяется в тех случаях, когда линейные измерения от исходных точек до определяемых выполнить нельзя. Способ более трудоемкий.

_______
Аналогичные вычисления выполняют для точки В.
Полученные углы строят в точках 1 и 2 и по направлению визирного луча ставят колышки q, m и n. Натянув между колышками шнуры, в их пересечении находят точку А. Остальное аналогично полярному способу.

6.4. Вычисление проектных точек способом линейной засечки

_______
Способ применяется в тех случаях, когда расстояние от исходных точек до определяемых меньше длины мерного прибора.

_______

Вычисляют

_______
Разбивку легко выполнить двумя лентами (рулетками).
Так как при этом способе расстояния допускаются короткие, разбивку обычно выполняют со вспомогательных точек.

_______
Координаты этих точек (а и в ) предварительно вычисляются.

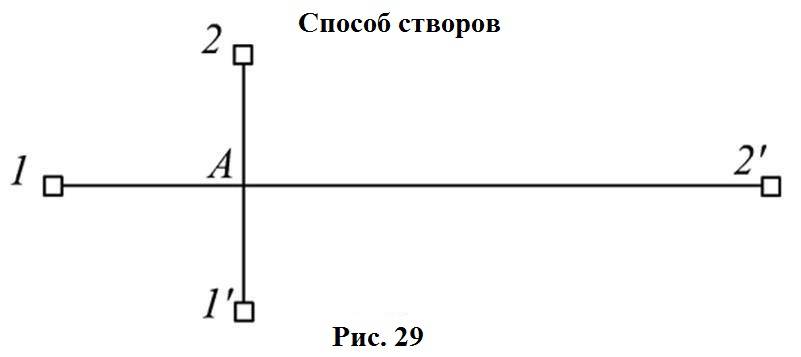

6.5. Вынесение проектной точки способом створной засечки (створов)

_______
Положение точки определяется пересечением двух створов (осей), закрепленных на местности.

_______
Створы обычно задаются теодолитами или проволоками.

_______В качестве документа для производства разбивочных работ используется разбивочный чертеж. На этом чертеже показывается положение сооружения, точек геодезической сети и приводятся все геодезические данные для переноса сооружения на местность.

Инструкция по прохождению теста

• Выберите один из вариантов в каждом из 10 вопросов;
• Нажмите на кнопку “Показать результат”;
• Скрипт не покажет результат, пока Вы не ответите на все вопросы;
• Загляните в окно рядом с номером задания. Если ответ правильный, то там (+). Если Вы ошиблись, там (-).
• За каждый правильный ответ начисляется 1 балл;
• Оценки: менее 5.5 баллов – НЕУДОВЛЕТВОРИТЕЛЬНО, от 5.5 но менее 8.25 – УДОВЛЕТВОРИТЕЛЬНО, 8.25 и менее 10 – ХОРОШО, 10 – ОТЛИЧНО;
• Чтобы сбросить результат тестирования, нажать кнопку “Сбросить ответы”;

Кто делает ГРО?

Согласно требованиям нормативно-правовых актов, разработка ГРО входит в круг обязанностей заказчика стройки, который должен минимум за десять дней до начала работ на объекте любым доступным способом отослать подрядчику документы по ГРО и знаки разбивки, закреплённые на площадке. В том числе заказчик обязан передать:

• знаки для внешней разбивочной сетки объектов (сооружений, зданий), которые должны быть закреплены в количестве не менее 4 штук на 1 ось и кроме того, в документации специалистам нужно указать, а на местности поставить знаки на места пересечений осей, выходящих из углов строительных объектов,
• знаки для линейных сооружений, таких, как теплотрассы, газопроводы, которые устанавливаются в начале и конце трассы, а также на оси её прохождения, через интервал максимум полкилометра,
• нивелирные реперы, устанавливаемые на границах строительного участка и у каждого сооружения,
• каталоги абрисов, высот и координат для всех пунктов ГРО.

Разновидности реперов, их оформление.

Существуют такие виды реперов:

Вековые устанавливаются, а затем используются для научных исследований (долговременные высотные отметки).

Конструкция векового репера зависит от глубины залегания геологически устойчивых, несжимаемых пород. Вековые реперы могут быть скальными и грунтовыми. Типы вековых реперов зависят от глубины нахождения скалы.

Сохранность векового репера обеспечивается качеством закладки, добротностью материалов, из которых он изготовлен, а также местом их расположения и внешним оформлением.

Стабильность векового репера обеспечивается заглублением основания репера в несжимаемые породы не менее чем на 120 см (трубчатые реперы) и на 20 см (скально-бетонные). Выбор места закладки векового репера должен исключить влияние экзогенных и техногенных сил. Выбирать место для закладки векового репера вместе с геодезистом должен геолог. Результаты выбора места закладки векового репера утверждает Роскартография.

Фундаментальные закладываются через 50-80 километров на нивелирных линиях 1 класса и ответственных линиях 2 класса (это пилоны из железобетона, расположенные вдоль железных дорог, рядом с морскими водомерными установками, с заложенными металлическими знаками).

В зависимости от условий закладки фундаментальные реперы подразделяются на грунтовые (железобетонные, асбоцементные, трубчатые металлические) и скальные.

Фундаментальный репер для области сезонного промерзания грунтов изготавливают в котловане. Общий вид репера (тип 161 оп. знак) приведен на рисунке ниже:

Грунтовые рядовые устанавливаются через 5-7 километров на нивелирных линиях любого класса (на закопанном бетонном «якоре» с чугунной или железной маркой наверху). Так же закладываются и скальные.

Стенные рядовые, 5-7 километров друг от друга (в фундаментах зданий, мостов, сооружений).

Внешнее оформление знака представляет собой нанесение номера, наименование изготовителя, иногда – год установки. Грунтовые реперы могут располагать гравировкой с указанием высоты над уровнем моря. Номер уникален и, как правило, присвоен ему и отлит ещё на предприятии – изготовителе. Если на репере есть год, то это год его изготовления, а не год установки. Все остальные данные выгравированы (нанесены) после (во время) установки знака.

Все реперные отметки на местности хранятся в Каталоге пунктов государственных сетей и прорисованы в абрисе – схеме их местоположения. Именно с помощью абриса или топографического плана ищут знаки перед началом строительства. У них есть и адреса, так как устанавливаются они на стенах уже построенных зданий. Отвечает за сохранность информации о геодезических знаках Государственная служба регистрации, кадастра и картографии, курирующая Государственный геодезический фонд, где хранятся каталоги с грифом «Для служебного пользования».

1.3 Организационные формы проектирования. Генеральный проектировщик

Любой реализуемый проект удобно классифицировать по степени сложности (в рамках опыта и сферы деятельности ООО «Электроавтоматика»). В основу классификации следует положить объем выполняемых работ, а также количество функций, которое необходимо взять на себя проектной организации. В зависимости от этой классификации проекта следует принимать решения об организационной форме работы над проектом.

Если речь идет о проекте небольшом, выполняемом компанией своими силами (как правило, это проекты, где компания выступает в качестве субподрядчика), то в рамках компании достаточно назначить главного инженера проекта (ГИП), которому подчинить на время проектирования ведущих специалистов требуемой квалификации. Такая структура оправдывает себя и позволяет минимизировать трудовые ресурсы, при этом в качестве ГИПа может выступать технический специалист, разрабатывающий один из разделов проекта.

Проект средней сложности подразумевает использование подрядных организаций и значительный объем работы. Компания общается непосредственно с техническим заказчиком и отвечает за весь объем выпускаемой документации. В этом случае следует говорить о функциях генерального проектировщика.

В обязанности генерального проектировщика входит:

— участие в разработке технико-экономических обоснований (ТЭО) экономической целесообразности и хозяйственной необходимости проектирования объекта;

— участие в составлении задания на проектирование;

— определение объемов, этапов и стоимости проектных и изыскательских работ;

— подготовка и выдача субподрядным организациям заданий на разработку технических проектов, рабочих чертежей, а также производство инженерных изысканий;

— подготовка совместно с субподрядными организациями в соответствии с нормами продолжительности проектирования графиков разработки проектов, согласование их с подрядными организациями и представление их заказчику для утверждения;

—  координация работ субподрядных организаций и увязка всех частей проекта;

— согласование в процессе проектирования принципиальных технических решений, принимаемых субподрядными организациями;

— обоснованное определение объемов строительно-монтажных работ, состава и количества оборудования, изделий и материалов;

— составление заказных спецификаций и заявочных ведомостей на оборудование и материалы;

— составление сводной сметы и сводки затрат на строительство;

— обеспечение соответствия технических проектов заданию на проектирование и рабочих чертежей — утвержденному техническому проекту;

— обеспечение патентной чистоты проектных решений;

— приемка готовой проектно-сметной документации и материалов инженерных изысканий от субподрядных организаций;

— комплектация проекта по частям, главам и передача заказчику всей проектно-сметной документации, в том числе и разработанной субподрядными организациями;

— защита совместно с субподрядными организациями проекта в экспертных организациях.

В рамках организации проектировщика целесообразно создавать команду проекта во главе с менеджером проекта (его задачи: административное руководство участниками, контроль сроков, общение с Заказчиками, подрядными организациями, разрешение возникающих трудностей).  В команду проекта необходимо включить помимо назначенного ГИПа  (ГАПа), также начальников отделов и ведущих специалистов, инженеров-исполнителей

Важно включить в состав команды экономистов и юриста

Третий тип проектов «особо опасных, технически сложных и уникальных объектов» (ГК, ст. 48.1), накладывает в настоящее время ряд дополнительных требований к команде проекта. Эти требования связаны с аттестацией участников проекта по промышленной безопасности (привлечение специалистов высшей квалификации). В команду проекта в обязательном порядке необходимо включить инженера по промышленной безопасности, который будет следить за наличием удостоверений у исполнителей, проводить первичную экспертизу технических решений, готовить документацию для экспертизы промбезопасности.

Виды ГРО

• Внешняя разбивочная сеть. Она нужна для того, чтобы потом сделать детальные разбивочные работы, проводить исполнительную съемку. Фактически, опорные пункты внешней сети полностью повторяют параметры будущего ОКСа, как они указаны в проекте.

• Плановая разбивочная сеть. Включает в себя линии, необходимые для регулирования строительных работ, и строительную сетку. Ее образуют пересекающиеся оси ГРО. Размеры сторон ячейки в строительной сетке могут отличаться. Как правило, это 50, 100, 200 м. Этот параметр геодезисты выбирают в зависимости от точности, которая необходима по проекту.

При построении геодезических сетей используют разные методы:

• Триангуляция. При использовании этого метода на местности строят систему треугольников. Затем у них измеряют углы и базисные стороны. Эти данные служат для дальнейших измерений.
• Полигонометрия. Геодезисты выбирают на местности точки, при последовательном соединении которых образуется полигонометрический ход. Начальную точку обычно соединяют с опорным пунктом, у которого уже известны координаты. После этого измеряют линии, соединяющие точки, и углы. Конечную точку соединяют с тем же опорным пунктом. Это помогает контролировать точность измерений.

Места, где заложены геодезические знаки, указывают на генеральном плане и на рабочих чертежах.
