Общие правила проектировки котельной в частном доме
Правила, по которым устанавливаются дымовые трубы в частных постройках, зависят от типа строения.
Выбор места для расположения котельной зависит от типа топлива. Для твердотопливного котла следует отвести отдельное нежилое помещение. Оно должно быть снабжено приточно-вытяжной вентиляцией.Для твердотопливного котла предъявляются менее строгие правила, чем для газового, так как твёрдое топливо менее взрывоопасно.
Размещение газового котла в частном доме может быть следующим:
- отдельное помещение в частном доме — цокольный этаж, подвал или чердак.пристройка или отдельностоящее строение.
Надёжная работа отопительной системы зависит от устройства трубы дымохода для газового котла. Правила, касающиеся трубы для дымоходов в частном доме:
- Сечение дымохода выбирается в соответствии с техническими требованиями газового котла. Диаметр труб дымохода для газового котла обычно указывается в техническом паспорте котельной установки.Желательно выбирать цилиндрические трубы для дымохода для газовых котлов: они просты в обслуживании и чистке.Конструкция трубы для дымохода не должна иметь более 3 изгибов или поворотов.
Параметры высоты и диаметра дымовой трубы для твердотопливного или газового котла определяются в соответствии с теплоотдачей системы. Диаметр труб для дымоходов от газового котла пропорционален массе топлива, расходуемого за час. Те же самые расчеты актуальны и для твердотопливного котла.
Наиболее практичной считается цилиндрическая форма трубы для дымохода
Правила СНиП определяют, что минимальная высота дымохода не может быть менее 5 м. При приведенных выше данных и коэффициенте потребления топлива с расчётом 10 кг топлива в час, диаметр трубы для дымоходов будет составлять не менее чем 165 мм. Зависимость высот, мощности и диаметра труб для газового котла можно вычислить по следующей таблице.
Таблица 1
МощностьДиаметр трубыВысота18 кВт130 мм7 м28 кВт150 мм8 м45 кВт150 мм9 м65 кВт200 мм10 м90 кВт250 мм11-13 м
https://youtube.com/watch?v=AyKcbgsGbxw
Последствия некачественно выполненной гидроизоляции трубы
Если место прохода трубы или вентиляционного канала на крыше выполнить некачественно, то в дальнейшем могут появиться следующие проблемы:
- Протечки. При некачественной гидроизоляции дымовой трубы на крыше появляются протечки.
- Стропильная система начинает гнить. Протекающая вода попадает на деревянные элементы каркаса крыши. Эти элементы отсыревают, а затем гниют.
- Коррозия кровельного материала. Внутренняя часть профлистов, в отличие от внешней, не покрыта защитной полимерной пленкой. Поэтому попадание влаги под профлисты вызывает их коррозию.
- Отсыревание слоя утеплителя. При попадании влаги на утеплитель его теплоизоляционные свойства снижаются в два раза.
Кровельное покрытие будет служить долго, если качественно отделать стык между вентиляционной или печной трубой и профнастилом. Для этих целей применяют фартук из оцинкованной стали, силиконовый герметик, каучуковые или силиконовые эластичные проходки и самоклеящиеся гидроизоляционные ленты.
Обшиваем дымоход профнастилом
Приоритет автономного отопления частного дома все более очевиден. Помимо существенной экономии, это -возможность самостоятельного выбора альтернативных способов отопления. Среди достаточного количества доступных вариантов по-прежнему популярно печное отопление. Несмотря на определенные сложности монтажа, это лучший способ создать в доме благоприятный микроклимат.
Любое автономное отопление, за исключением электричества, предполагает необходимость отвода продуктов горения через дымоход. Сегодня достаточно материалов, которыми он может быть организован. В том случае, если это огнеупорный кирпич, целесообразнее всего защитить его от негативного воздействия агрессивных факторов окружающей среды посредством облицовки.
Внимание. Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее
Облицовка дымохода – это своеобразный щит, препятствующий возникновению конденсата, в результате взаимодействия разницы температур окружающей среды и дымоходной трубы.
Причины протечек
На крыше из профнастила изготавливается много отверстий, через которые выводится дымоход, вентиляционные каналы, они нарушают целостность гидроизоляционного слоя, приводя к протечкам. Сложнее всего выполняется гидроизоляция стыка трубы и кровельного пирога, если монтаж осуществляется уже после окончания кровельных работ, в таком случае обеспечить плотное прилегание профнастила к стенке дымохода крайне проблематично. Если отделка места прохода трубы на крыше производится некачественно, в конструкции возникают следующие проблемы:
- Протечки. Если дымоход выводится на крыше, а стык между ним и профнастилом должным образом не герметизируется, в конструкции возникают протечки.
- Загнивание стропильного каркаса. Протекание воды через стык между профнастилом и печной трубой приводит к отсыреванию деревянных элементов конструкции, а затем к загниванию и деформации стропил.
- Коррозия кровельного покрытия. При появлении влаги под профнастилом, он начинает корродировать, так как защита на внутренней стороне материала не так надежна, как снаружи, так как наружная сторона профилированного листа покрывается полимерной защитной пленкой, а нижняя только лаком.
- Отсыревание утеплителя. Если не заделать стык на крыше, где выводится дымоход, влага проникает в термоизоляционный материал, вполовину снижая эффективность утепления.
Устройство прохода трубы через крышу
Герметизация прямоугольной трубы
Прямоугольные трубы встречаются наиболее часто. Их применяют в качестве дымохода или вентиляционного канала. Для их изготовления применяют керамические блоки или термостойкие кирпичи. Отделку места примыкания профнастила и трубы прямоугольной формы делают с помощью фартука, который представляет собой готовый фасонный элемент. Для его изготовления применяется оцинкованная сталь, окрашиваемая в тот же цвет, что и кровельное покрытие.
Процесс герметизации стыка посредством фартука состоит из следующих этапов:
- К наружным стенкам прямоугольной трубы подклеивают пароизоляционный и гидроизоляционный материал, разрезанный при выводе дымохода наружу. Для этих целей применяется строительный скотч.
- Делают неглубокую штробу по периметру трубы посредством угло-шлифовальной машинки. Штроба нужна для монтажа верхней планки.
- В сделанную штробу помещают верхний край планки. Для создания дополнительной фиксации применяют термостойкий силиконовый герметик.
- Размещают нижнюю часть фартука с нахлестом от 10 до 15 см. Фиксация осуществляется саморезами для профнастила.
- Под нижней частью фартука размещается галстук, изготавливаемый из гидроизоляционного материала. Этот элемент предотвращает появление протечек в кровле.
Желательно, чтобы доборные элементы, применяемые для отделки стыка между профлистом и прямоугольной трубой, были сделаны из того же материала и той же расцветки, что и покрытие кровли. Легче всего устанавливать фартук, который изготовила та же фирма, что и используемые профлисты. Тогда герметизация трубы на крыше будет качественной.

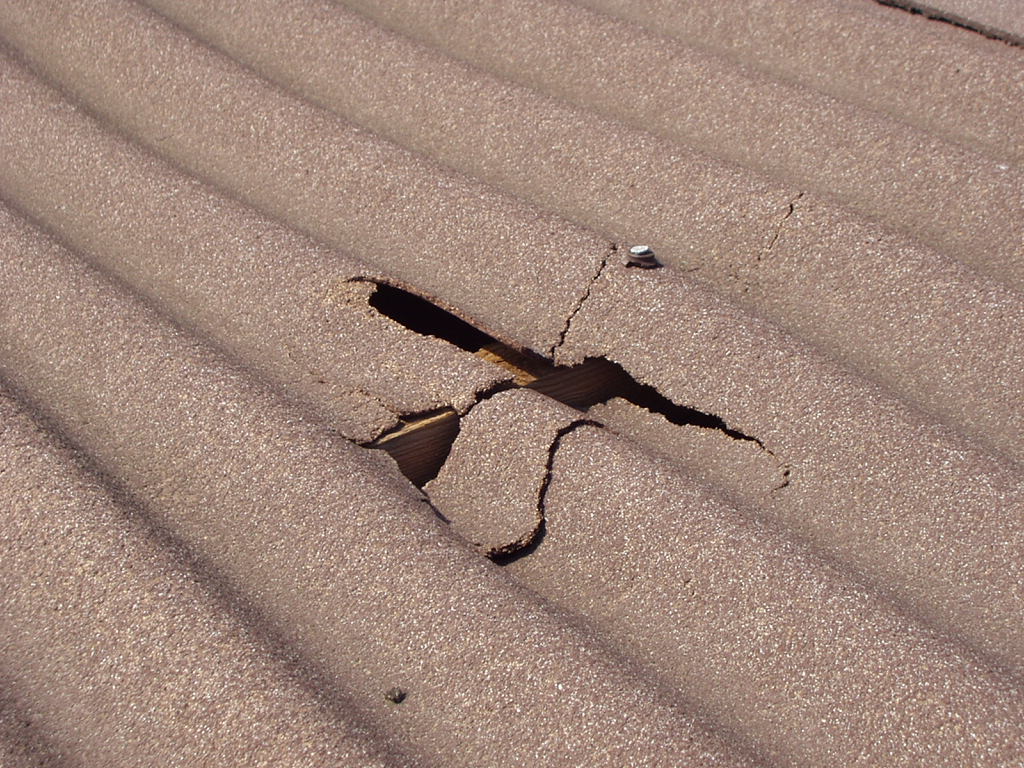

Заделка щелей между трубой и крышей из шифера
Иногда возникает вопрос, как заделать щель между трубой и шифером.
Технология предусматривает такую последовательность:
- Сначала прорезают отверстие круглой формы в стальном листе, который потребуется для отделки конька.
- Далее на трубу одевают кольцо листового асбоцемента.
- Для абсолютной герметизации, чтобы в будущем не возникло проблем с тем, что течет труба на крыше, стык трубы с кровлей заделывают раствором асбестоцемента (пропорция 1:2).
- Кроме того, этим же раствором заливают щель между дымоходной трубой и листом шифера. Для этого на время можно сделать ограничитель из картона.
Причины протечек
На крыше из профнастила изготавливается много отверстий, через которые выводится дымоход, вентиляционные каналы, они нарушают целостность гидроизоляционного слоя, приводя к протечкам. Сложнее всего выполняется гидроизоляция стыка трубы и кровельного пирога, если монтаж осуществляется уже после окончания кровельных работ, в таком случае обеспечить плотное прилегание профнастила к стенке дымохода крайне проблематично. Если отделка места прохода трубы на крыше производится некачественно, в конструкции возникают следующие проблемы:
- Протечки. Если дымоход выводится на крыше, а стык между ним и профнастилом должным образом не герметизируется, в конструкции возникают протечки.
- Загнивание стропильного каркаса. Протекание воды через стык между профнастилом и печной трубой приводит к отсыреванию деревянных элементов конструкции, а затем к загниванию и деформации стропил.
- Коррозия кровельного покрытия. При появлении влаги под профнастилом, он начинает корродировать, так как защита на внутренней стороне материала не так надежна, как снаружи, так как наружная сторона профилированного листа покрывается полимерной защитной пленкой, а нижняя только лаком.
- Отсыревание утеплителя. Если не заделать стык на крыше, где выводится дымоход, влага проникает в термоизоляционный материал, вполовину снижая эффективность утепления.
Обратите внимание! Качественная отделка стыка между профнастилом и печной или вентиляционной трубой считается залогом длительной эксплуатации, надежности кровельного покрытия. Чтобы заделать этот шов используют силиконовый герметик, фартук из оцинкованной стали, самоклеящиеся гидроизоляционные ленты, силиконовые или каучуковые эластичные проходки
Для чего нужно герметизировать трубу
Рисунок 2. Причины
Причин отнестись очень ответственно к процессу герметизации может быть множество. Среди них хотелось бы выделить:
- снижение потерь энергии, в частности тепловой, которая должна оставаться внутри дома;
- полноценная защита внутренней части дома от дождя;
- уменьшение количества конденсата, мешающего правильному функционированию дымоотвода;
- пожарная безопасность.
Последний пункт можно связать с тем фактом, что дымовая труба зачастую нагревается до очень высоких температур. Если в это время в непосредственной близости находится какой-либо возгораемый материал – пожара не миновать
Поэтому так важно отделить трубу от других строительных конструкций
Отделочные работы
Отделка дымохода – начало проведения кровельных отделочных работ, поскольку иначе можно повредить готовое кровельное покрытие, либо испачкать его. Визуально, как сам дымоход, так и покрытие крыши, должны составлять гармоничный тандем, поэтому для их обшивки целесообразнее всего подбирать идентичные материалы.
В зависимости от того какими материалами предполагается проведение отделочных работ, предусматривается несколько вариантов обшивки. Каждый из них имеет ряд положительных характеристик, впрочем, у каждого есть некоторые минусы.
Клинкерный кирпич и плитка
Достаточно распространен способ, когда в отделке используется клинкерная плитка или кирпич. Достаточная степень прочности, устойчивость к погодным условиям и температурному перепаду — основные его преимущества
Кроме того данное облицовочное покрытие не боится грязи, что немаловажно с эстетической точки зрения. Минус один: необходимость использования полнотелого клинкерного кирпича, посаженного на специальный клинкерный раствор, обуславливают высокую стоимость работ
А потому данный способ в большинстве случаев недоступен широкому кругу потребителей.
Готовые конструкции заводского изготовления
Можно обшивать дымоходы заранее подготовленным материалом. Как правило, это заводской вариант трубы, которая имеет стальной канал. Посредством кирпича, армированной сетки, штукатурки осуществляется окончательное доведение дымоходов до идеального состояния.
Штукатурка
Говоря о дымоходе, предполагающем бюджетный вариант обшивки, стоит вспомнить старый проверенный способ штукатурки дымаря. Несмотря на то, что этот способ считается самым бюджетным, он не менее долговечен и надежен.
Как альтернативные могут быть рассмотрены способы с использование цементно-волокнистых плит, сланца и т.д.
Лист профилированного настила — приоритет выбора облицовочного материала
Рынок отделочных и облицовочных материалов достаточно разнообразен. Основными критериями, обосновывающими выбор того либо иного варианта выступают надежность, прочность, долговечность. Впрочем, не менее важна цена материала и легкость его монтажа.
Профнастил более всего соответствует всем вышеперечисленным требованиям, в силу своих высоких технических характеристик:
- Устойчивости к перепадам температурного режима,
- Длительности эксплуатационного срока,
- Легкости и оперативности монтажа,
- Простоты обслуживания,
- Малого удельного веса,
- Низкой себестоимости.
Профнастилом одинаково хорошо организовывать облицовочное покрытие крыши и облицовку дымоходной трубы. Кроме того он достаточно эффектно выглядит, добавляя строению респектабельности, солидности, подчеркивая стиль.
Профнастил имеет достаточно широкую цветовую палитру, что позволяет реализовывать любое дизайнерское решение.
Разновидности профнастила, подходящие для облицовки дымохода
Широкий ассортимент профилированных листов значительно расширяет границы доступных решений облицовки. Среди выпускаемых видов различают:
- Листы комбинированного типа, используемые в организации разнообразных конструкциях ограждающего и отделочного характера,
- Профнастил опорного типа, отличающийся повышенной прочностью,
- Алюминиевые профилированные листы, характеризующиеся длительностью эксплуатационного срока и повышенной устойчивость к влаге,
- Окрашенные листы профилированного настила,
- Оцинкованные,
- Кровельные,
- Облицовочные.
Каждый из видов может быть использован как отделочный материал, а потому приоритет выбора определяет цена вопроса.
Для крыши из шифера
Герметизация трубы на крыше из профнастила
Этот материал не имеет сопутствующих насадок для возможности заделать зазоры. Для кровли из шифера возможны другие варианты герметизации. Для кирпичной трубы своими руками можно сделать «выдру» — это тоже фартук, только из раствора на основе цемента и песка. Для печных труб круглой формы существует насадка под названием «Мастер-Флеш». Она изготавливается из резины или силикона, по форме напоминает ступенчатую пирамиду. Такие насадки отлично защищают дымоходы и подходят для всех кровельных материалов, даже для крыш из профнастила. После установки такой насадки все стыки прочно заделываются герметиком.
Тонкости облицовки дымохода
Облицовка дымоходной трубы профнастилом – оптимальный вариант проведения отделочных мероприятий. Однако прежде чем приступить к его закупке, необходимо знать о некоторых нюансах его хранения и тонкостях работы с ним.
Приобретая профнастил, необходимо позаботиться о соблюдении условий хранения. Сухое, хорошо проветриваемое помещение максимально подходит для этих целей. Материалу придается строго горизонтальное положение на ровной поверхности. Вынужденное хранение под открытым небом должно непременно предусматривать покрытие плотной водонепроницаемой пленкой.
Первоначало необходимо изготовить каркас из металла. Именно он является основой, к которой непосредственно будет крепиться обшивка. Механизм прикрепления предусматривает нахлест одного угла листа на другой. Прочность монтажа достигается за счет использования саморезов. Эстетическую привлекательность стыкам придают специальные уголки, используемые для отделки.
Внешнее совершенство конструкции, ее прочность, долговечность будут зависеть от того, насколько качественно проведен монтаж
Принципиально важно осуществить максимально ровное расположение листов нижнего ряда. Возникающие погрешности геометрии листа легко исправляются доборными компонентами в процессе монтажа
Учитывая негативное отношение профилированных листов к высокому температурному режиму, мысли об использовании болгарки в проведении этапов обшивки необходимо сразу отбросить. Идеальными инструментами выступают электрический лобзик и циркуляционная пила со специальным лезвием.
Доскональное соблюдение требований гарантирует правильность выполнения работ. Как следствие — дымоходом будут не только довольны, он заслужит массу поощрительных отзывов.
Подготовительные работы:
Первое, что необходимо сделать – это определить максимально удобное для выведения трубы место. Рекомендация специалистов в этом вопросе проста: дымоход должен быть расположен строго по вертикали. Но, как и в любом вопросе, существуют некоторые тонкости:
- Желательно выбрать под место выведения трубы самую высокую точку на каркасе крыши, как можно ближе к коньку. Максимальная удалённость от конька не должна превышать 0,8 м, минимальная – от 0,5 м.
- Дымоход не должен проходить через стропильный каркас. Потому как изменяя и ослабляя его, велик шанс что с приходом зимы и обильных осадков каркас не выдержит, и крыша рухнет. К тому же, банальный вопрос герметизации также имеет место быть. Чтобы не допустить всего этого, можно воспользоваться методом печников – вывести трубу, используя поворотные детали на 450 и 900.
- Длина каждой составляющей детали трубы рассчитывается так, чтобы не допустить стыков в месте перекрытия или кровельного материала. Лучше стыковые детали располагать ниже или выше мест пересечения, что позволит также избежать вероятности неполной герметизации кровли.
- Возвышаться над коньком дымоход должен обязательно. Вопрос в другом – насколько высота трубы должна превышать конёк? Печники отмечают, что наиболее удачный вариант, если высота конька будет на 1-1,5 м ниже дымохода.
Варианты заделки
Меня очень смущал вопрос заделки своей трубы на кровле из профнастила, но оказывается в большей степени важно не только покрытие, но и сечение дымохода. Для кровли из профнастила, шифера или металлочерепицы имеются разные способы герметизации
Ко всему хотелось, чтоб труба на крыше смотрелась эстетично и гармонично. В моем случае труба кирпичная, а кровля из профнастила, поэтому разберем вариант изоляции дымохода из кирпича с квадратным сечением:
Герметизация трубы печного дымохода
Самый распространенный вариант заделки – это монтаж фартука. Для этой работы мне потребовались такие инструменты:
- Болгарка
- Герметик
- Саморезы с шуруповертом
Выбор места вывода
Выбор удобного места для изготовления отверстия в крыше из профнастила под трубу дымохода – половина успеха. Естественно, решающий фактор в этом вопросе – расположение печи. Профессиональные печники рекомендуют располагать дымоход строго вертикально, однако существуют более тонкие нюансы:
Схема вывода дымохода через крышу из профнастила
- Лучше всего располагать отверстие для вывода дымохода в самой высокой точке крыши, то есть поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
- Желательно, чтобы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Чтобы их обойти пользуются отводами, угловыми участками дымохода. С помощью них можно задать поворот на 90 или 45 градусов.
- Длину сегментов дымоходной трубы рассчитывают таким образом, чтобы стыки находились выше или ниже мест прохождения перекрытий и кровли из профнастила. Иначе качественно выполнить соединение будет проблематично.
- Чтобы обеспечить хорошую тягу, системы должна быть на 1-1,5 больше конька кровли. Если труба слишком высокая, во время прохождения по ней поток дыма успеет остыть, что приводит к появлению конденсата.
Чтобы проверить, правильно ли вы определили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и проверьте ее температуру в конце дня – труба должна располагаться в «холодной зоне», то есть оставаться в тени на протяжении почти всего дня.
Подготовительный этап работы
Чтобы в процессе установки трубы не возникло сложностей, нужно заранее подготовить место работы и инструменты. Отверстие из профнастила вырезают согласно следующей технологии:
После определении конфигурации дымохода, намечают, где будет располагаться выход на кровлю. Напомним, что лучше размещать трубу вертикально.
Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи
Важно, чтобы все сегменты были одного сечения и подходили друг другу, вставлялись без образования зазора.
На крыше из профнастила намечают контур трубы с помощью перманентного маркера.
Болгаркой с тонким диком по металлу вырезают отверстие, отступив от намеченной лини пару сантиметров внутрь. Работать с профнастилом следует аккуратно и медленно, чтобы край среза был ровным, без зазубрин, об которые можно пораниться в процессе вывода трубы.
В углах отверстия нужно сделать короткие надрезы, чтобы загнуть края профнастила вверх.
В потолке выпиливают такое же отвесите
Монтируют металлический короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см.
Из изготовленного отверстия в крыше вынимают утеплитель, гидроизоляционную пленку, пароизоляционную мембрану. Необходимо, чтобы отверстие вышло сквозным.
Вывод дымоходной трубы на крышу
Вся подготовительная работа продела, остается только правильно подсоединить трубу и ввести в эксплуатацию дымоход. Чтобы вывести дымоход на крышу необходимо:
Схема врезки трубы на крыше из профнастила
- Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. С помощью клейкой ленты края гидроизоляционной пленки и пароизоляционной мембраны надежно фиксируют к поверхности дымохода.
- В короб плотно засыпать керамзит или уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, поэтому они и теплоизолируют трубу и защищают от внезапного воспламенения деревянных элементов стропильной системы и обрешетки.
Надевают на трубу резиновый или силиконовый уплотнитель, который защищает от просачивания влаги в месте вывода. Чтобы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.
- Надставляют дымоход новыми сегментами до необходимой высоты, стягивая места соединений хомутами из оцинкованной стали.
- После этого остается только навести красоту – установить наружный фартук под цвет металлочерепицы, который закрывает резиновый уплотнитель и короб.
Установка декоративного наружного фартука
Не бойтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата или керамзит, заложенные в коробе.
Выполнить вывод дымоходной трубы на кровлю под силу даже начинающему умельцу, главное не забывать, что халатное отношение к этому вопросу может привести к пожару и утрате вашего имущества.
Итоги
Несмотря на все трудности, которые стояли передо мной во время герметизации кирпичного дымохода, следуя всем установкам и правилам, я надежно изолировал место стыка кровли и дымохода из кирпича. С помощью системы «фартук» и сопутствующих материалов для кровли из профнастила можно самостоятельно изолировать все стыки и защитить их от дождя и скапливания снега.
Камин или печное отопление — непременные атрибуты дачного или загородного дома, который придают им дополнительный комфорт, тепло, уют. Даже с распространением отопительных приборов, работающих на природном газе или электричестве они не стали менее популярны, особенно если речь идет о строительстве традиционных русских бань. При сооружении камина наиболее ответственными, сложными моментами считаются выведение печной трубы через кровлю и гидроизоляция швов примыкания между ней и кровельным материалом. В этой статье мы расскажем, как качественная герметизация узла вывода дымохода влияет на долговечность, а также надежность крыши.
Место, где дымоход печи или камина выводится на улицу, называют узлом прохода печной трубы или просто проходкой. Оно моет располагаться в стене или на крыше сооружения, при чем второй вариант вывода считается более популярным, но и более опасным с точки зрения появления протечек. Если гидроизоляция швов между дымоходом печи и кровельным материалом реализуется не качественно, то в процессе эксплуатации крыши домовладелец может столкнуться со следующими проблемами:
- Протечки. По статистике, которую приводят опытные мастера-кровельщики, большая часть протечек на крыше возникает по причине зазоров или щелей между печной трубой и кровельным материалом, не заделанных должным образом.
- Загнивание стропильного каркаса. Проникновение атмосферной влаги через швы между дымоходом и кровлей приводит к постепенному загниванию, деформации каркаса крыши, изготовленного из дерева.
- Снижение тяги в дымоходе. Недостаточная герметизация узла сопряжение трубы на крыше и кровельного материала приводит к появлению конденсата, остыванию дымохода, что негативно сказывается на силе тяги в системе.
