Подключение и монтаж
В отопительной схеме гидрораспределитель помещается за котлом, но перед коллектором, который подаёт теплоноситель на разные контуры.
Подключение патрубков осуществляется при помощи резьбы или фланца.
Если требуется подключить к разделителю несколько контуров, на одной грани подсоединяют их выходы в порядке: 1,2,3. А затем на входе в противоположном порядке: 3,2,1. Хотя это не закон, расположение труб может меняться, в зависимости от конкретных условий. Как, впрочем, и ориентация распределителя.
Система отопления с гидрострелкой из полипропилена
Вертикальное расположение, конечно, оптимально. Так наиболее эффективно работают функции очистки воды от взвесей. Однако, если условия диктуют свои правила, стрелку можно разместить и горизонтально.
Небольшие гидрострелки крепят на стену кронштейнами. Более крупные и тяжёлые устройства ставят на пол или на опоры, чтобы не создавать нагрузку на трубопровод.
Конструкция, назначение и принцип работы гидравлической стрелки
Гидрострелка для отопления состоит из бронзового или стального корпуса с двумя патрубками для подключения к контуру котла (патрубок для подачи + патрубок для обратки), а также нескольких патрубков (как правило 2) для подключения контуров потребителей тепла. В верхней части гидравлического разделителя через шаровой кран или отсекающий клапан монтируется автоматический воздухоотводчик. в нижней части дренажный (сливной) кран. Внутри корпуса заводских гидрострелок часто устанавливается специальная сетка, позволяющая направить мелкие пузырьки воздуха в воздухоотводчик.
Конструкция модели Valtec VT. VAR 00.
Гидравлическая стрелка для отопления выполняет следующие функции:
- Поддержание гидравлического баланса системы. Включение/отключение одного из контуров не влияет на гидравлические характеристики остальных контуров;
- Обеспечение безопасности чугунных теплообменников котлов. Применение гидрострелки позволяет обезопасить чугунные теплообменники от резких перепадов температур (например при проведении ремонтных работ, когда отключается циркуляционный насос, либо при первом включении котла). Как известно, резкое изменение температуры теплоносителя негативно сказывается на чугунных теплообменниках;
- Воздухоотводчик. Гидрострелка для отопления выполняет функции по отводу воздуха из отопительной системы. Для этого в верхней части устройства располагается патрубок для монтажа автоматического воздухоотводчика;
- Наполнение или слив теплоносителя. Большинство как заводских, так и самостоятельно изготовленных гидравлических стрелок оборудуются сливными кранами, через которые возможно производить наполнение или слив теплоносителя из системы;
- Очистка системы от механических загрязнений. Низкая скорость потока теплоносителя в гидравлическом разделителе делает его идеальным устройством для сбора различных механических загрязнений (окалина, накипь, ржавчина, песок и др. шлам). Циркулирующие по системе отопления твердые частицы постепенно скапливаются в нижней части устройства, после чего их можно удалить через сливной кран. Некоторые модели гидрострелок могут дополнительно оборудоваться магнитными уловителями, которые притягивают металлические частицы.
Схема системы отопления с использованием гидравлического разделителя.
Совет! Магнитный уловитель рекомендуется устанавливать до заполнения системы теплоносителем, в противном случае при монтаже уловителя необходимо будет сливать воду из гидравлического разделителя.
Процесс удаления механических частиц через сливной кран:
- Отключаем котел и циркуляционные насосы;
- После того, как теплоноситель остыл, перекрываем участок трубопровода, где расположен сливной кран;
- На сливной кран одеваем шланг подходящего диаметра, либо, если позволяет пространство, подставляем ведро или любую другую емкость;
- Открываем кран, сливаем теплоноситель до тех пор, пока не пойдет чистая вода без содержания загрязнений;
- Закрываем сливной кран, после чего открываем перекрытый участок трубопровода;
- Осуществляем подписку системы и запускаем оборудование.
Как вам статья?
Мне нравитсяНе нравится
Устройство гидрострелки отопления
Гидроразделитель — вертикальный полый сосуд из труб большого диаметра (квадратного профиля) с эллиптическими заглушками по торцам. Размеры разделителя обусловлены мощностью (кВт) котла, зависят от количества и объема контуров.
Тяжелый металлический корпус устанавливают на опорные стойки, чтобы не создавать линейное напряжение на трубопровод. Компактные устройства крепят к стене, располагают на кронштейнах.
Гидрострелка из нержавеющей стали
Патрубок гидрострелки и отопительный трубопровод соединяют с помощью фланцев или резьбы.
Автоматический клапан воздухоотводчика располагают в верхней точке корпуса. Осадок удаляют через вентиль или специальный клапан, который врезан снизу.
Материал для изготовления гидрострелки — низкоуглеродистая или нержавеющая сталь, медь, полипропилен. Корпус обрабатывают антикоррозийным составом, покрывают теплоизоляцией.
Важно! Модели из полимера применяют в системе, которую отапливает котел мощностью от 13 до 35 кВт. Гидравлические разделители из полипропилена не используют для теплогенераторов, которые работают на твердом топливе.Изготовление гидрострелки своими руками из пропилена требует опыта и навыков работы с профессиональным слесарным и ручным электроинструментом
Гидравлическая стрелка «Meibes»
Каков принцип работы гидрострелки в системе отопления
Гидрострелку можно обозначить как посредника между котлом или печью и всей системой отопления. Работа гидравлического разделителя выглядит следующим образом:
Теплоноситель поступает в гидравлический разделитель, изменяя при этом направление и скорость. Это необходимо для создания такого движения, при котором горячий поток идет вверх, а холодный – вниз. В свою очередь, этот процесс создает тепловое разделение внутри гидрострелки для всех контуров, подключенных к ней. Например, бойлеры имеют высокую температуру, теплый пол – низкую, а для котлов характерны средние величины этого показателя.
Теплоноситель высокой температуры, попадая в гидрострелку, снижает темп распределения тепла. Что приводит к выделению воздуха, который необходимо вывести из системы отопления с помощью специального клапана, расположенного в верхней части прибора. Он бывает либо ручным, либо автоматическим. В качестве ручного клапана (его еще называют механическим) обычно используют кран Маевского. В некоторых моделях гидрострелок для сложных систем отопления устанавливают в нижней части кран для удаления грязи и мусора.
Гидрострелка имеет три режима работы:
Режим 1
В данном режиме отопительная система работает безупречно. Давление теплоносителя, образуемое насосом в меньшем контуре, равно суммарному давлению и в остальных контурах системы. Входная и выходная температуры имеют одинаковые показатели. Рабочая жидкость либо не перемещается вертикально вообще, либо это движение минимально.
Однако, как показывает практика, ситуации идеальной работы наблюдаются крайне редко. Как было замечено выше, функционирование отопительных контуров склонно к колебаниям и изменениям.
Режим 2
В меньшем контуре расход жидкости не такой большой, как в отопительном. В этом случае спрос превышает предложение, что приводит к образованию вертикального потока от обратного патрубка к подающему. Во время своего подъема, данный поток перемешивается с горячей жидкостью, поступающей из прибора отопления.
Режим 3
Абсолютно обратная ситуация режиму 2. В данном случае в отопительных контурах расход теплоносителя меньше, чем этот показатель в малом контуре. Такое случается по нескольким причинам:
Непродолжительное отключение одного или нескольких контуров из-за отсутствия необходимости в отоплении какого-либо помещения;
В процессе прогрева котла, когда все контуры подключаются по очереди;
Ремонт одного из контуров, при котором данный элемент отключен.
Эти ситуации не являются критическими, поскольку в гидрострелке при этом образуется нисходящий поток вертикального направления.
Назначение и функции гидроразделителя
Особенности работы систем водяного отопления
В индивидуальных системах водяного отопления довольно часто используются различные потребители теплоты, среди них основными являются следующие:
- 1. Система приборов отопления различного типа;
- 2. Комплексы водяного напольного отопления (теплые полы и теплые стены);
- 3. Емкостное оборудование для горячего водоснабжения – БКН (бойлер косвенного нагрева);
- 4. Дополнительные – теплообменные аппараты приточной вентиляции, бассейнов и другие.
Каждый из указанных потребителей тепла имеет свой обособленный гидравлический и температурный алгоритм работы.
- Бойлеры косвенного нагрева ГВС работают в высокотемпературном режиме – это необходимо для быстрого нагрева воды при ее интенсивном потреблении, оборудование имеет минимальное значение гидравлического сопротивления по тракту теплоносителя.
- Блок отопительных приборов (радиаторов, конвекторов, регистров) работает на средних температурах и отличается средними значениями гидравлического сопротивления.
- Теплые полы обладают самым высоким сопротивлением в системе и функционируют в низкотемпературном режиме – температура воды здесь не превышает 55С.
Также следует отметить, что каждый потребитель тепла работает в различном режиме – если радиаторы имеют чаще всего довольно стабильный, постоянный характер работы, то БКН и водяные теплые полы имеют циклический режим. Определенная нестабильность и цикличность может наблюдаться и у батарей – при условии оснащения их термостатической арматурой, работающей в автоматическом режиме.
В системе отопления
Все указанные обстоятельства обычно негативно отражаются на общей работе системы – котел может постоянно работать на предельной нагрузке или часто включаться/выключаться – это вызывает повышенный износ оборудования и снижение срока его службы. Если говорить о потребителях тепла, то здесь также может наблюдаться снижение качества работы – прежде всего колебания температуры теплоносителя.
Назначение гидростреки
Гидрострелка предназначена для разделения потоков циркулирующего теплоносителя в зависимости от нагрузки и мощности котлоагрегата на 2 области – котловой первичный контур и вторичный контур потребителей тепла. Это позволяет наладить нормальный режим работы котла (или группы теплогенераторов, соединенных каскадом), обеспечивает эффективный режим работы каждого отдельного вида потребителей тепла – отопительных приборов, БКН системы горячего водоснабжения и комплексов водяных теплых полов.

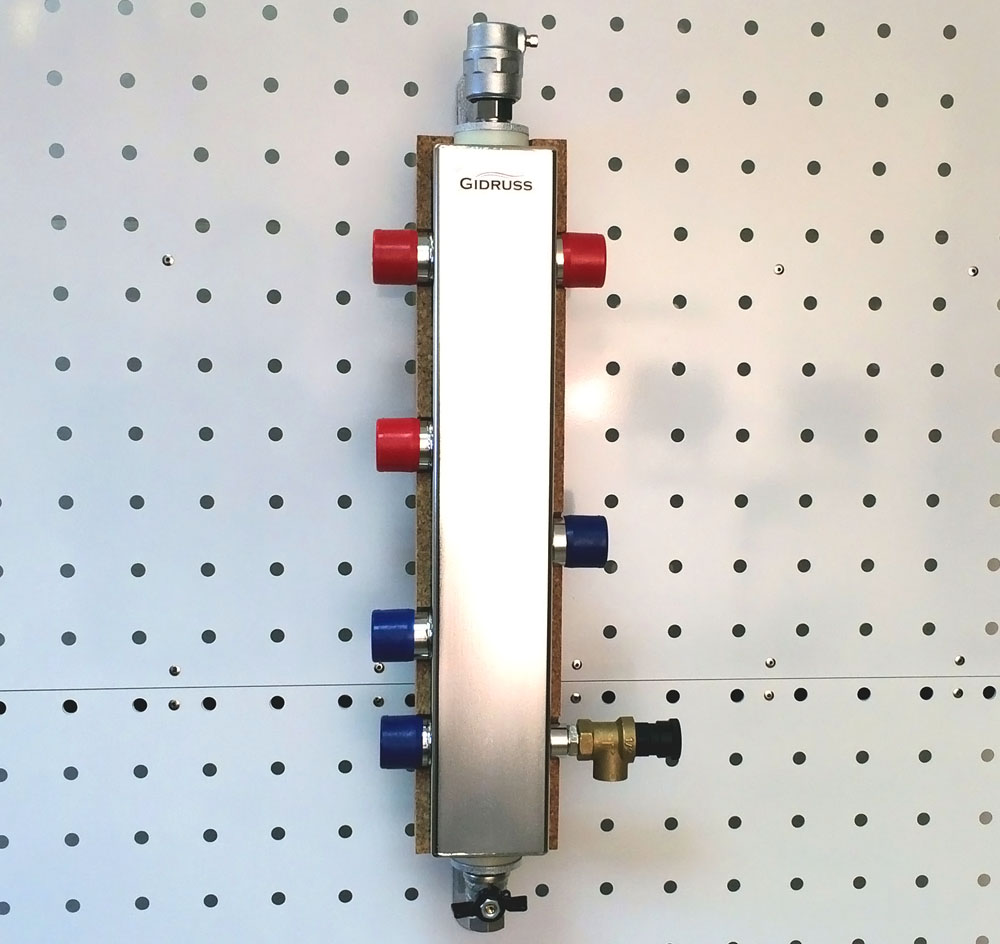

Гидрострелка Gidruss
Следует отметить, что циркуляционный насос котла (встроенный в агрегат или установленный отдельно) обычно не гарантирует обеспечения качественной циркуляции теплоносителя в системе с большим числом потребителей – поэтому каждый блок потребления обычно оснащается независимым насосом (узел теплых полов – в обязательном порядке, БКН – в соответствии со схемой подключения).
Таким образом, основными функциями гидрострелки в системе автономного отопления являются:
- 1. Разделение циркуляции теплоносителя на первичный и вторичный контуры;
- 2. Снижение взаимного влияния потребителей тепла;
- 3. Поддержание нормального гидравлического и температурного режима работы теплогенерирующего и нагревательного оборудования – котла, отопительных приборов, теплых полов и бойлера ГВС, различных теплообменников;
- 4. Частично – воздухоудаление и отделение твердых частиц из потока теплоносителя;
- 5. Выполнение функции распределительных коллекторов – при наличии соответствующего количества патрубков.
Как правильно установить
При монтаже котельного оборудования распределитель подключают на участке трубопровода за котлом, но на некотором расстоянии до коллектора, который используется для подачи теплоносителя в разные контуры. Патрубки гидрострелки прикрепляются к трубопроводам при помощи резьбовых соединений или фланцев, соблюдая чертёж. При необходимости подключения нескольких контуров на одной из сторон подсоединяют выходы в прямом порядке 1, 2,3. Подключение входа осуществляется в обратной последовательности 3,2,1.
Распределитель может размещаться горизонтально или вертикально. Небольшие приборы закрепляются на стене при помощи кронштейнов, габаритные модели устанавливают на опорах, чтоб они не создавали дополнительной нагрузки на трубы.
Назначение
Итак, для чего же нужна гидрострелка в системе отопления?
Цель установки гидрораспределителя в систему отопления – разделение потоков теплоносителя, а также защита котельного оборудования.
Рассмотрим основные конкретные ситуации, в которых может пригодиться данное устройство в отопительной системе:
- Когда требуется создание двух и более контуров отопительной цепи с различным расходом теплоносителя. Например, пристыкованный контур требует большего расхода, чем основной от котла. В этом случае, есть два способа решения проблемы: увеличить мощность и циркуляцию основного контура, что будет не оправдано экономически и приведёт к быстрой выработке ресурса оборудования. Другой способ – установка гидрострелки, которая отрегулирует поток.
- В отопительных схемах, включающих бойлеры, тёплые полы и несколько контуров, гидроразделитель поможет избежать негативного влияния этих систем друг на друга. При включении и выключении любого из элементов, не нарушится общий баланс системы.
- Если есть несколько контуров (от одного котла), в каждом из которых имеется свой циркуляционный насос. Гидрострелка не допускает противодействие их друг другу. Приборы работают мягко, теплоноситель распределяется равномерно и в достаточном количестве во всех контурах.
- Есть несколько котлов, которые объединены в единую отопительную цепь. Без установки гидрострелки тут не обойтись.
- Ремонтопригодность – ещё один плюс, который появляется при установке гидрораспределителя. Прибор даёт возможность сохранять работоспособность всех контуров, кроме того, который требуется отключить.
- В некоторых ситуациях оборудование может подвергаться перепадам температуры. Резкая подача холодной жидкости на разогретый элемент системы может привести к появлению трещин и выходу из строя. Особенно чувствительны к таким перепадам чугунные теплообменники, радиаторы и т.д. Происходит подобное при запуске отопления, во время ремонтных работ, аварийном отключении и т.д.
Это основные функции, которые выполняет гидрострелка. В процессе эксплуатации прибора, в его нижней части происходит накопление осадка из примесей, содержащихся в теплоносителе (окалина, ржавчина, песок, и прочая грязь).
Для удаления осадка здесь установлен специальный кран и многие относят это к дополнительным преимуществам, которые даёт гидрораспределитель.
Ведь очистка жидкости от примесей благоприятно сказывается на каждом элементе системы и продлевает срок их службы.
Кроме того, устройство оснащено возможностью стравливания растворённого в воде воздуха. Если он накапливается в радиаторах, то приводит к снижению эффективности нагрева. Так что гидроразделитель является ещё и воздухоотводчиком.
В гарантийном талоне к некоторым видам оборудования можно прочесть, что производитель несёт ответственность и готов принимать неисправное оборудование только при наличии в системе гидроразделителя.
Принцип работы в системе отопления
Гидрострелка помогает котлу, к которому подключена напрямую, увеличивать его мощность и скорость передачи воды. Зачем это нужно? Дело в том, что при нехватке мощности, но быстрой работе системы, котёл сильно нагревается. Как следствие — тепловой удар, т. е. воздух, начинает внутри распирать стенки котла, а что будет дальше — это физические повреждения дома, всей системы отопления и, разумеется, здоровья человека.
Такие перепады температуры и мощности случаются только в нескольких случаях: механизм отопления запустили в первый раз; теплообмен проходит техническую проверку и другие работы, заставляющие оторвать циркуляционный насос («Сердце всей тепловой организации») от основного контура или от источника горячей воды.
Фото 2. Схема подключения гидрострелки к системе отопления и принципы движения по ней теплоносителя.
Установив гидравлический разделитель, пользователь заставляет воздух или воду проходить через дополнительный пункт остывания. Таким образом, проходя через весь поток гидрострелки, горячий воздух разделяется пополам, теряя половину своей теплоты. Один поток воздуха продолжает идти в котёл, а другой вниз по трубке гидравлического разделителя, добавляясь в холодные примеси воды или газа и остывая.
И наоборот, если холодной воды вышло из котла слишком много, то лишние слои успевают прогреться, и на выходе потребитель получает нужную температуру. Примерно так работает вся система. Теперь разберём всё наглядно.
Устройство гидрострелки
Теперь рассмотрим устройство гидрострелки. Прибор имеет незамысловатую конструкцию. Есть агрегаты разного размера и конфигурации, но все они отвечают определенным правилам. В продаже можно найти модели, которые объединяют разделитель и коллектор.
Гидрострелка – это прибор в виде цилиндрического корпуса с отходящими от него патрубками. Его несложно сделать самостоятельно. Классическое расположение гидроразделителя вертикальное, но оно не является обязательным. Просто при вертикальном расположении удобней отводить воздух и собирать твердые взвеси. Гидравлический разделитель – это не обязательно сварная конструкция. Прибор можно сделать из полипропилена или медных труб.
Особенности монтажа гидрострелки
Гидрострелку устанавливают за котлом, при наличии коллектора – перед ним. Патрубки подключают при помощи фланцев или резьб в следующем порядке: на одной стороне разделителя их подсоединяют к выходам в порядке 1, 2, 3, на противоположной стороне в зеркальном порядке 3, 2, 1. Это не догма, в зависимости от условий расположение трубной развязки может меняться.
Наиболее часто применяется вертикальный распределитель. Это наиболее удачное расположение для отсеивания водных потоков от взвесей. Если требуют условия, его расположить можно и горизонтально.
Для крепления небольших моделей могут использоваться кронштейны. Гидрострелки с большим весом размешают на полу или подставке, чтобы не перегружать систему трубопровода.
Монтаж гидроразделителя в частном доме
Альтернативные режимы работы гидрострелки
Несмотря на то, что правильным принципом работы гидрострелки является только способ, описанный выше, нужно учитывать, что существует техническая возможность использовать и альтернативу.
Одна из них – это когда котел работает уравновешенно, отдает тепла столько же, сколько идет на обратку. Но это условие подобно сферическому коню в вакууме, так как полная тождественность значений Q1(контур котла) и Q2 (контур потребителя) достигается крайне редко и на очень небольшие сроки. Так что всерьез строить работу на этом режиме нельзя.
Второй режим работы гидрострелки несет в себе угрозу и его следует всячески избегать.
Он строится на том, что котел отдает тепла меньше, чем требуется потребителю, и в этом случае часть тепла из обратки по гидроразделителю уходит обратно в контур потребления, что не идет на пользу ни системе, ни потребителям.
Минусы очевидны – обратка в котел идет с пониженными температурными значениями, то есть котел фактически остужается при получении обратного теплоносителя, что запрещено по всем стандартам, ГОСТам и даже здравому смыслу, так как итоговая мощность, отдаваемая в контур потребления, становится меньше и желаемый результат не достигается.
Способы расчеты устройства в отопительной системе
Чтобы сделать гидрострелку для отопления своими руками. нужно произвести расчеты
По этой формуле определяется диаметр устройства по паспортным данным:
Диаметр определяется по мощности отопительного прибора.
По этой формуле можно определить диаметр патрубка:
Диаметр патрубка должен сочетаться с диаметром выпуска отопительного агрегата. Примерный размер небольших изделий подбирается по размерам выпускных патрубков.
На схеме изображен подробный расчет
Если в конструкции не будет использоваться коллектор, то численность врезок следует увеличить.
Гидроразделитель из нержавейки
Понятие гидрострелки
В профессиональной среде можно встретить иные названия гидрострелки:
- гидравлический или термогидравлическийразделитель;
- анулоид.
Применение гидрострелки рекомендовано преимущественно для котельного оборудования из серии долгого горения на твердом топливе, нежели для газовых.
Основное назначение работы разделителя гидравлического (это официальное название гидрострелки) – разделение гидравлических потоков. Контуры разделяются каналом, делая их независимыми и автономными при передаче носителя тепла по отопительной системе. При этом тепло хорошо передается от одного контура к другому.
Купить или изготовить своими руками
Готовый комплект гидрострелки европейской сборки с вспомогательным оборудование в торговой сети стоит от 200 до 300 долларов США.
Пользователь, который приобретет такую конструкцию, получит все преимущества ее работы в системе теплоснабжения: экономию топлива, надежный тепловой и гидравлический режим в сети и долговечность основного котельного оборудования.
Простая схема гидравлического разделителя
Заводская сборка решает не только вопросы распределения, но и защиты системы от гидроударов, коррозии и отложения шлама во внутренних поверхностях нагрева. Все узлы конструкции тщательно рассчитаны, изготовлены по современной технологии и настроены в заводских условиях.
Тем домашним мастерам кто хочет сэкономить на распределителях, имеют слесарный опыт и всю необходимую оснастку можно посоветовать выполнить гидрострелку самостоятельно, благо сегодня в интернете существует достаточно подробные методики и схемы изготовления. Устройство относится к сложным гидравлическим изделиям и при выполнении их необходимо учесть следующее:
- Сгоны должны иметь симметричную хорошо прорезанную резьбу.
- Толщина стен патрубков выбирается одинаковой.
- Качество сварных швов должно быть высокое.
Как подобрать гидрострелку
Гидрострелка эффективно работает, только если правильно подобрана. Базовыми характеристиками при выборе распределителя являются тепловая мощность котла и суммарный часовой расход воды для всех КО . Он не должен превышать часовой расход воды через котловой контур.
Далее обращают внимание на конструктивные особенности гидрострелки:
- форма сечения — квадратная либо круглая
- число патрубков: 4, 6 или 8 входов/выходов;
- вариант исполнения подачи/отвода воды;
- метод установки патрубков — на общей оси либо с чередованием.
Эксперты советуют для настенных котлов и гидрострелки приобретать уже готовые конструкции с манометрами, воздушником и отстойником для очистки водяного контура от шлама.
Где купить?
Среди отечественных предприятий, занимающихся выпуском готовых гидрострелок, является новосибирская компания ТМК Гольфстрим.
Здесь производят гидравлические распределители из высокоуглеродистой стали толщиной 3 мм.
Простые приборы с 4 патрубками стоят от 3,1 тыс. руб. (до 50 кВт). Аналогичное устройство до 100 кВт будет стоить почти 4 тыс. руб.
Есть модели, совмещённые с коллектором. Такой комплект на три контура обойдётся в 6,8 тыс. руб. Пятиконтурный – 9,3 тыс. руб. Среди продукции есть и мощное котельное оборудование. Например, стрелка DN100, рассчитана на работу до 500 кВт будет стоить 25 тыс. руб.
Связаться с организацией можно по телефону +7 913-953-16-80.
Многие другие производители также занимаются выпуском гидрораспределительного оборудования (только цены значительно выше):
- итальянская фирма Immergas;
- Аристон;
- Meibes и другие.
Коротко о главном
Гидравлический разделитель для отопления – металлическая закрытая емкость с патрубками, монтируемая перед котлом. Предназначается для оптимального распределения теплоносителя между потребителями, а также регуляции уровня нагрева между прямым и обратным потоками в отопительных системах с принудительной циркуляцией и как минимум 2-мя насосами. Необходимость установки устройства возникает при одновременном наличии следующих потребителей:
- Отдельных радиаторных линиях.
- Системе водяных теплых полов.
- Бойлера, работающего на котле отопления.
- Теплой водяной вентиляции.
Также устройство нужно для сглаживания воздействия перепадов температуры на чугунный теплообменник. При этом гидрострелка может функционировать в трех режимах – в равновесии, при недостаточной мощности отопительного контура и его превосходстве над потребителем. Наиболее оптимальной является последний вариант. Перед установкой устройство требуется рассчитать по пропускной силе, диаметру и протяженности в зависимости от диаметра и расположения подсоединенных патрубков.
Оценок 0
Для чего нужна гидрострелка: принцип работы, назначение и расчеты
Многие системы теплоснабжения в частных домовладениях отличаются разбалансировкой. Гидрострелка позволяет разделить контур отопительного агрегата и вторичный контур отопительной системы. Это позволяет повысить качество и надежность системы.
Особенности работы устройства
Выбирая гидрострелку, нужно внимательно изучить принцип работы, назначение и расчеты, а также узнать достоинства прибора:
- разделитель необходим для гарантии выполнения технических характеристик;
- устройство поддерживает температурный и гидравлический баланс;
- параллельное подсоединение обеспечивает минимальные потери тепловой энергии, производительности и давления;
- защищает котел от теплового удара, а также выравнивает циркуляцию в контурах;
- позволяет сэкономить топливо и электроэнергию;
- сохраняется постоянный объем воды;
- снижает гидравлическое сопротивление.
Функционирование прибора с четырех ходовым смесителем
Особенности работы гидрострелки позволяют нормализовать гидродинамические процессы в системе.
Устройство гидрострелки отопления
Прежде, чем купить гидрострелку для отопления нужно разобраться в устройстве конструкции.
Внутреннее устройство современного оборудования
Гидроразделитель представляет собой вертикальный сосуд из труб большого диаметра со специальными заглушками по торцам. Размеры конструкции зависят от протяженности и объема контуров, а также от мощности. При этом металлический корпус устанавливается на опорные стойки, а изделия небольшого размера крепятся на кронштейнах.
Подсоединение к отопительному трубопроводу производится с помощью резьбы и фланцев. В качестве материала для гидрострелки применяется нержавеющая сталь, медь или полипропилен. При этом корпус обрабатывается антикоррозийным веществом.
Особенности конструкции
Дополнительные функции оборудования
Принцип работы, назначение и расчеты гидрострелки можно узнать и выполнить самостоятельно. В новых моделях присутствуют функции сепаратора, разделителя и регулятора температуры. С помощью терморегулирующего клапана обеспечивается градиент температур для вторичных контуров. Устранение кислорода из теплоносителя позволяет уменьшить риск эрозии внутренних поверхностей оборудования. Удаление лишних частиц увеличивает срок службы рабочего колеса.
Внутри устройства есть перфорированные перегородки, которые делят внутренний объем пополам. При этом не создается дополнительное сопротивление.
На схеме показано устройство в разрезе
Принцип работы гидрострелки в системах отопления
От скоростного режима теплоносителя зависит выбор гидрострелки. При этом буферная зона отделяет отопительную цепь и котел отопления.
Существуют следующие схемы подключения гидрострелки:
нейтральная схема работы, при которой все параметры соответствуют расчетным значениям. При этом конструкция обладает достаточной суммарной мощностью;
Использование контура теплого пола
определенная схема применяется, если котел не обладает достаточной мощностью. При недостатке расхода требуется подмес охлажденного теплоносителя. При разнице температур срабатывают термодатчики;
Схема системы отопления
объем потока в первичном контуре больше, чем расходование теплоносителя в второстепенной цепи. При этом отопительный агрегат функционирует в оптимальном режиме. При отключении насосов во втором контуре теплоноситель перемещается через гидрострелку по первому контуру.
Вариант использования гидрострелки
Производительность циркуляционного насоса должна быть на 10 % больше, чем напор насосов во втором контуре.
Особенности работы системы
В данной таблице продемонстрированы некоторые модели и их стоимость.
| Изображение | Модели | Свойства | Стоимость, руб. |
|---|---|---|---|
| Cidruss TПК -40-20*3 | Низколегированная сталь. Мощность отопительной системы – 40 кВт. Максимальная температура теплоносителя 110 градусов. | 5 680 | |
| Север – 60 К2 AISI | Соединяет два контура отопления, коллектор и гидравлический усилитель. Гарантийный срок 5 лет. Мощность – 50 кВт. | 7 180 | |
| IVR Гидравлическая стрелка | Максимальное давление – 6 бар. Материал – сталь. Максимальная температура – 110 градусов. | 8 700 | |
| Meibes ВТ 25 до 50 кВт. | Подходит для отопительной системы закрытого типа. Рабочее давление – 6 бар. Максимальная температура – 110 градусов. | 15 200 | |
| Valtec | Мощность -104. Корпус выполнен из бронзы. В комплекте воздухоотводчик, стальные кронштейны и шаровые краны. | 16 500 | |
| Эверест, фланцевый гидравлический разделитель. | Предназначен для защиты чугунного оборудования от тепловых ударов. | 13 900 | |
| Гидрострелка Watts | Материал изготовления – высоколегированная сталь | 11 800 |
Расчет устройства
Как работает гидрострелка в разных случаях
Принцип работы гидрострелки различается в зависимости от целей её использования и типа систем, в которые она установлена.
Отопление с 4-х ходовым смесителем
Чтобы описать схему работы отопления с 4-х ходовым смесителем, для начала нужно представить квадрат, на каждой стороне которого находятся отверстия равные по ширине. Из всех этих отсеков протекает либо холодная, либо горячая вода.
В системе существует всего 3 режима: полностью открытый, полностью закрытый и промежуточный. Начнём разбор с полностью закрытого.
Как мы знаем тёплые потоки воздуха или горячей воды выходят прямиком из котла, а холодные потоки из системы отопления (вода вышла из котла, сделала круг и остыла).
Если вся система закрыта, т. е. не работает, то тёплая вода постоянно переливается через гидравлический разделитель, никуда не уходя, протекая постоянно по одному кругу и возвращаясь обратно в котёл.
Та же самая ситуация происходит и с холодным потоком воды или воздуха, который не нагревается заново, оставаясь холодным до открытого режима. Эти жидкости не смешиваются и не передают друг другу тепло, циркулируя строго по своему контуру.
При промежуточном режиме эти жидкости начинают смешиваться. При этом температура часто бывает немного выше средней, потому что весь пар, накопленный за период закрытого режима, выходит наружу и начинает согревать холодные потоки. Таким образом, обычно нагревают полы, чтобы ноги не жгло.
В открытом режиме протоки горячей и холодной воды вновь не пересекаются, но компенсируют утраты друг друга. Что это значит. Представим опять квадрат. Потоки горячего воздуха или воды выходят из одного края и входят в систему отопления, в то время как холодная жидкость, выходя из нее движется в стороны котла, где согревается. И такой процесс восполнения постоянно горячей воды холодной и наоборот почти вечный двигатель, если не учитывать, что тепло безвозвратно уходит.
Для нейтрального режима работы
Идеальным режимом работы гидроразделителя является тот момент, когда количество горячей и холодной воды примерно одинаково и не требует регуляции.
Обычно это случается, когда котёл работает постоянно и без перебоев — очень редко, потому что всегда существует погрешность.
Котёл не обладает достаточной мощностью
Основываясь на этой проблеме, и ставят термодатчик, или, в нашем случае, гидрострелку. Получив сигнал от встроенного термодатчика, гидравлический разделитель переходит в разные режимы: либо в открытый, либо в закрытый.
Внимание! Это обеспечивает безопасность котла, который может в одночасье просто расколоться от перепадов температур и давления. Перегоняя воду, охлаждая или нагревая, гидрострелка помогает котлу справиться с уравновешиванием термодинамики, чтобы продолжить работу
Поток на первичном контуре объёмнее, чем расход теплоносителя
Как уже рассказывалось выше, в случае, если горячий поток слишком сильно разогрет для вхождения в котёл, то через гидрострелку он попадает в систему, гарантирующую разделение потока на две части, вторая будет охлаждаться и уйдёт в систему отопления вместе с холодной водой или паром, а горячая часть сильно сократиться и перестанет представлять угрозу для и так горячего котла.
